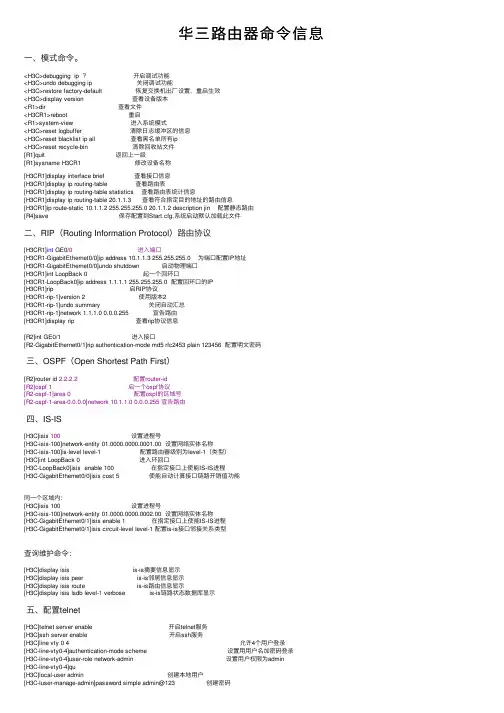

华三路由器命令信息

华三路由器命令信息⼀、模式命令。

<H3C>debugging ip ？开启调试功能<H3C>undo debugging ip 关闭调试功能<H3C>restore factory-default 恢复交换机出⼚设置，重启⽣效<H3C>display version 查看设备版本<R1>dir 查看⽂件<H3CR1>reboot 重启<R1>system-view 进⼊系统模式<H3C>reset logbuffer 清除⽇志缓冲区的信息<H3C>reset blacklist ip all 查看⿊名单所有ip<H3C>reset recycle-bin 清除回收站⽂件[R1]quit 返回上⼀级[R1]sysname H3CR1 修改设备名称[H3CR1]display interface brief 查看接⼝信息[H3CR1]display ip routing-table 查看路由表[H3CR1]display ip routing-table statistics 查看路由表统计信息[H3CR1]display ip routing-table 20.1.1.3 查看符合指定⽬的地址的路由信息[H3CR1]ip route-static 10.1.1.2 255.255.255.0 20.1.1.2 description jin 配置静态路由[R4]save 保存配置到Start.cfg,系统启动默认加载此⽂件⼆、RIP（Routing Information Protocol）路由协议[H3CR1]int GE0/0 进⼊端⼝[H3CR1-GigabitEthernet0/0]ip address 10.1.1.3 255.255.255.0 为端⼝配置IP地址[H3CR1-GigabitEthernet0/0]undo shutdown 启动物理端⼝[H3CR1]int LoopBack 0 起⼀个回环⼝[H3CR1-LoopBack0]ip address 1.1.1.1 255.255.255.0 配置回环⼝的IP[H3CR1]rip 启RIP协议[H3CR1-rip-1]version 2 使⽤版本2[H3CR1-rip-1]undo summary 关闭⾃动汇总[H3CR1-rip-1]network 1.1.1.0 0.0.0.255 宣告路由[H3CR1]display rip 查看rip协议信息[R2]int GE0/1 进⼊接⼝[R2-GigabitEthernet0/1]rip authentication-mode md5 rfc2453 plain 123456 配置明⽂密码三、OSPF（Open Shortest Path First）[R2]router id 2.2.2.2 配置router-id[R2]ospf 1 启⼀个ospf协议[R2-ospf-1]area 0 配置ospf的区域号[R2-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255 宣告路由四、IS-IS[H3C]isis 100设置进程号[H3C-isis-100]network-entity 01.0000.0000.0001.00 设置⽹络实体名称[H3C-isis-100]is-level level-1 配置路由器级别为level-1（类型）[H3C]int LoopBack 0 进⼊环回⼝[H3C-LoopBack0]isis enable 100 在指定接⼝上使能IS-IS进程[H3C-GigabitEthernet0/0]isis cost 5 使能⾃动计算接⼝链路开销值功能同⼀个区域内：[H3C]isis 100 设置进程号[H3C-isis-100]network-entity 01.0000.0000.0002.00 设置⽹络实体名称[H3C-GigabitEthernet0/1]isis enable 1 在指定接⼝上使能IS-IS进程[H3C-GigabitEthernet0/1]isis circuit-level level-1 配置is-is接⼝邻接关系类型查询维护命令：[H3C]display isis is-is摘要信息显⽰[H3C]display isis peer is-is邻居信息显⽰[H3C]display isis route is-is路由信息显⽰[H3C]display isis lsdb level-1 verbose is-is链路状态数据库显⽰五、配置telnet[H3C]telnet server enable 开启telnet服务[H3C]ssh server enable 开启ssh服务[H3C]line vty 0 4 允许4个⽤户登录[H3C-line-vty0-4]authentication-mode scheme 设置⽤⽤户名加密码登录[H3C-line-vty0-4]user-role network-admin 设置⽤户权限为admin[H3C-line-vty0-4]qu[H3C]local-user admin 创建本地⽤户[H3C-luser-manage-admin]password simple admin@123 创建密码[H3C-luser-manage-admin]service-type telnet 设置⽤户⽤于telnet[H3C-luser-manage-admin]authorization-attribute user-role network-admin 设置权限为admin[H3C]display users 查看登录⽤户[H3C]undo super password 删除密码[H3C-line-aux0]idle-timeout 2 50 设置超时时间为2分50秒，设置为0表⽰不超时[H3C-line-aux0]undo idle-timeout 恢复默认值[H3C-line-vty0]undo set authentication password 取消密码。

华三华为交换机-路由器配置常用命令

H3C交换机配置命令大全1、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 当前配置情况4、language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、port link-type Access|Trunk|Hybrid 设置端口访问模式7、undo shutdown 打开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、vlan 10 创建VLAN 10并进入VLAN 10的视图模式11、port access vlan 10 在端口模式下将当前端口加入到vlan 10中12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan中13、port trunk permit vlan all 允许所有的vlan通过H3C路由器配置命令大全1、system-view 进入系统视图模式2、sysname R1 为设备命名为R13、display ip routing-table 显示当前路由表4、language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码7、undo shutdown 打开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 配置静态路由11、ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路由H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、language-mode Chinese|English 中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置:<H3C>reset save ；<H3C>reboot ；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。

实验四：华三交换机的基本命令使用

实验四：交换机的基本命令使用一、理论基础人们在使用网络设备的过程中，往往要查看设备的配置信息，删除配置或者重新启动设备等等，在此我们介绍几个常用的公用命令，以便大家在后面的实验中能够避免一些不必要的麻烦。

二、实验案例交换机的基本命令的使用的配置1、实验拓扑结构图：2、配置说明：交换机的管理地址：192.168.10.100 /24PC1的IP：192.168.10.10/24 MAC：000d-608b-0c95PC2的IP：192.168.10.11/24 MAC：00e0-4c39-6a903、具体配置：交换机的基本命令的使用：[Quidway]int vlan 1[Quidway-Vlan-interface1]%Apr 2 00:08:46 2000 Quidway L2INF/5/VLANIF LINK STATUS CHANGE:Vlan-interface1: turns into UP state[Quidway-Vlan-interface1]ip address 192.168.10.100 255.255.255.0[Quidway-Vlan-interface1]%Apr 2 00:09:02 2000 Quidway IFNET/5/UPDOWN:Line protocol on the interface Vlan -interface1 turns into UP state[Quidway]dis mac-addressMAC ADDR VLAN ID STATE PORT INDEX AGING TIME(s)00e0-4c39-6a90 1 Learned Ethernet0/1 AGING000d-608b-0c95 1 Learned Ethernet0/3 AGING--- 2 mac address(es) found ---[Quidway]dis mac-address ?H-H-H MAC addressaging-time Global aging timecount MAC entries countdynamic Dynamic entry, with aging, can be added/deleted, lost after reset interface Choose one interface to displaystatic Static entry, without aging, can be added/deleted, saved to the configuration filevlan VLAN<cr>[Quidway]dis mac-address aging-timeMac address aging time: 300s[Quidway]dis arpIP Address MAC Address VLAN ID Port Name Aging Type--- 0 entry found ---[Quidway]ping 192.168.10.10PING 192.168.10.10: 56 data bytes, press CTRL_C to breakReply from 192.168.10.10: bytes=56 Sequence=1 ttl=128 time = 20 msReply from 192.168.10.10: bytes=56 Sequence=2 ttl=128 time = 20 msReply from 192.168.10.10: bytes=56 Sequence=3 ttl=128 time = 20 msReply from 192.168.10.10: bytes=56 Sequence=4 ttl=128 time = 20 msReply from 192.168.10.10: bytes=56 Sequence=5 ttl=128 time = 20 ms--- 192.168.10.10 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/max = 20/20/20 ms[Quidway]dis arpIP Address MAC Address VLAN ID Port Name Aging Type192.168.10.10 000d-608b-0c95 1 Ethernet0/3 20 Dynamic--- 1 entry found ---[Quidway]ping 192.168.10.11PING 192.168.10.11: 56 data bytes, press CTRL_C to breakReply from 192.168.10.11: bytes=56 Sequence=1 ttl=128 time = 30 msReply from 192.168.10.11: bytes=56 Sequence=2 ttl=128 time = 20 msReply from 192.168.10.11: bytes=56 Sequence=3 ttl=128 time = 20 msReply from 192.168.10.11: bytes=56 Sequence=4 ttl=128 time = 20 msReply from 192.168.10.11: bytes=56 Sequence=5 ttl=128 time = 20 ms--- 192.168.10.11 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/max = 20/22/30 ms[Quidway]dis arpIP Address MAC Address VLAN ID Port Name Aging Type192.168.10.10 000d-608b-0c95 1 Ethernet0/3 20 Dynamic192.168.10.11 00e0-4c39-6a90 1 Ethernet0/1 20 Dynamic--- 2 entries found ---静态绑定PCB和E0/3端口：手动添加的静态表项没有老化时间（NOAGED）[Quidway]mac-address static 000d-608b-0c95 interface e0/3 vlan 1[Quidway]dis mac-addressMAC ADDR VLAN ID STATE PORT INDEX AGING TIME(s)00e0-4c39-6a90 1 Learned Ethernet0/1 AGING000d-608b-0c95 1 Config static Ethernet0/3 NOAGED--- 2 mac address(es) found ---此时把PC B和交换机的E0/5端口相连，那么再次显示表项时，会发现E0/5并没有学习到，因为静态表项优先于动态表项。

华3交换机配置命令大全

7、 undo shutdown 打开以太网端口
8、 shutdown 关闭以太网端口
9、 quit 退出当前视图模式
10、 ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 配置静态路由
#################################################################################################################
H3C华为交换机端口绑定基本配置2008-01-22 13:40
b)arp命令
使用特殊的arp static命令，来完成IP地址与MAC地址之间的绑定。例如：
[SwitchA]arp static 10.1.1.2 00e0-fc22-f8d3
配置说明：以上配置完成对PC机的IP地址和MAC地址的全局绑定。
3，端口 IP MAC
使用特殊的AM User-bind命令，来完成IP、MAC地址与端口之间的绑定。例如：
2、sysname R1 为设备命名为R1
3、display ip routing-table 显示当前路由表
4、 language-mode Chinese|English 中英文切换
5、interface Ethernet 0/0 进入以太网端口视图
6、 ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码
[h3c-vty0-4] acl 2000 inbound
shutdown:关闭vlan接口

华三交换机命令详解

华三交换机命令详解目录1 VLAN 配置命令1.1 VLAN 配置命令1.1.1 description1.1.2 display interface vlan-interface1.1.3 display vlan1.1.4 interface vlan-interface1.1.5 ip address1.1.6 name1.1.7 reset counters interface vlan-interface 1.1.8 shutdown1.1.9 vlan1.2 基于端口的 VLAN 配置命令1.2.1 display port1.2.2 port1.2.3 port access vlan1.2.4 port hybrid pvid1.2.5 port hybrid vlan1.2.6 port link-type1.2.7 port trunk permit vlan1.2.8 port trunk pvid1.3 基于 MAC 的 VLAN 配置命令1.3.1 display mac-vlan1.3.2 display mac-vlan interface1.3.3 mac-vlan enable1.3.4 mac-vlan mac-address1.3.5 mac-vlan trigger enable1.3.6 port pvid disable1.3.7 vlan precedence1.4 基于录录的 VLAN 配置命令1.4.1 display protocol-vlan interface 1.4.2 display protocol-vlan vlan1.4.3 port hybrid protocol-vlan1.4.4 protocol-vlan1.5 基于 IP 子的网 VLAN 配置命令1.5.1 display ip-subnet-vlan interface 1.5.2 display ip-subnet-vlan vlan1.5.3 ip-subnet-vlan1.5.4 port hybrid ip-subnet-vlan2 Isolate-user-VLAN 配置命令2.1 Isolate-user-VLAN 配置命令2.1.1 display isolate-user-vlan2.1.2 isolate-user-vlan2.1.3 isolate-user-vlan enable2.1.4 isolated-vlan enable2.1.5 port isolate-user-vlan3 Voice VLAN 配置命令3.1 Voice VLAN 配置命令3.1.1 display voice vlan oui3.1.2 display voice vlan state3.1.3 voice vlan aging3.1.4 voice vlan enable3.1.5 voice vlan mac-address3.1.6 voice vlan mode auto3.1.7 voice vlan qos3.1.8 voice vlan qos trust3.1.9 voice vlan security enable1 VLAN配置命令1.1 VLAN配置命令1.1.1 description【命令】description textundo description【录录】VLAN录录/VLAN接口录录【缺省录录】2,系录录【】参数,描述VLAN或VLAN接口的描述字符串～可支持的描述字符包括英文可text 以包含录准字符;分大小的字母、字,、英文特殊字符、空格、以及符合区写数unicode录录录范的其他文字和符。

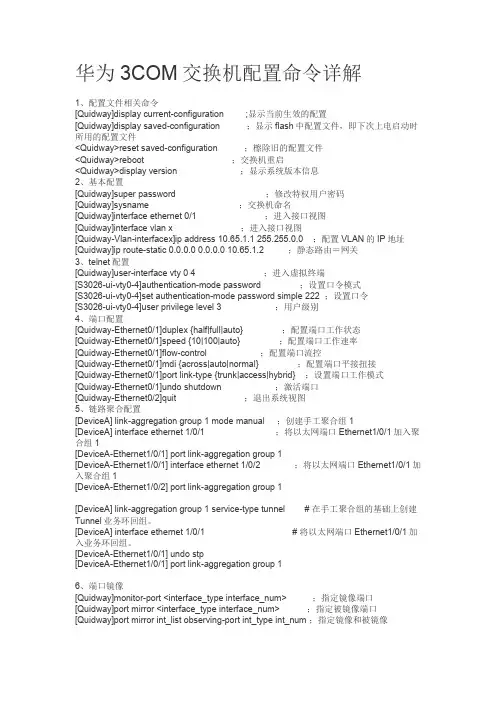

华三交换机命令

华为3COM交换机配置命令详解1、配置文件相关命令[Quidway]display current-configuration ;显示当前生效的配置[Quidway]display saved-configuration ；显示flash中配置文件，即下次上电启动时所用的配置文件<Quidway>reset saved-configuration ；檫除旧的配置文件<Quidway>reboot ；交换机重启<Quidway>display version ；显示系统版本信息2、基本配置[Quidway]super password ；修改特权用户密码[Quidway]sysname ；交换机命名[Quidway]interface ethernet 0/1 ；进入接口视图[Quidway]interface vlan x ；进入接口视图[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0 ；配置VLAN的IP地址[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2 ；静态路由＝网关3、telnet配置[Quidway]user-interface vty 0 4 ；进入虚拟终端[S3026-ui-vty0-4]authentication-mode password ；设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222 ；设置口令[S3026-ui-vty0-4]user privilege level 3 ；用户级别4、端口配置[Quidway-Ethernet0/1]duplex {half|full|auto} ；配置端口工作状态[Quidway-Ethernet0/1]speed {10|100|auto} ；配置端口工作速率[Quidway-Ethernet0/1]flow-control ；配置端口流控[Quidway-Ethernet0/1]mdi {across|auto|normal} ；配置端口平接扭接[Quidway-Ethernet0/1]port link-type {trunk|access|hybrid} ；设置端口工作模式[Quidway-Ethernet0/1]undo shutdown ；激活端口[Quidway-Ethernet0/2]quit ；退出系统视图5、链路聚合配置[DeviceA] link-aggregation group 1 mode manual ；创建手工聚合组1[DeviceA] interface ethernet 1/0/1 ；将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/1] port link-aggregation group 1[DeviceA-Ethernet1/0/1] interface ethernet 1/0/2 ；将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/2] port link-aggregation group 1[DeviceA] link-aggregation group 1 service-type tunnel # 在手工聚合组的基础上创建Tunnel业务环回组。

华三(H3C)交换机命令大全

H3C【内部】交换机命令集用户视图<H3C>-------------------------------------------------------------------------------------------systen-view系统视图-------------------------------------------------------------------------------------------[H3C]?[H3C]super password 修改super密码[H3C]sysname 交换机命名[H3C]interface ethernet 0/1 进入接口视图[H3C]quit 退出系统视图[H3C]info-center console channel console 信息输出设置[H3C]monitor-port ethernet 0/1 配置端口镜像配置端口-------------------------------------------------------------------------------------------[H3C-Ethernet0/1]duplex {half|full|auto} 配置端口双工工作状态[H3C-Ethernet0/1]speed {10|100|auto} 配置端口工作速率[H3C-Ethernet0/1]flow-control 配置端口流控(防止拥塞丢包)[H3C-Ethernet0/1]mdi {across|auto|normal} 配置端口MDI/MDIX状态[H3C-Ethernet0/1]shutdown/undo shutdown 关闭/打开接口VLAN基本配置-------------------------------------------------------------------------------------------[H3C]vlan 3 创建/删除一个VLAN/进入VLAN配置视图[H3C]undo vlan 3[H3C-vlan3]port ethernet0/1 to ethernet0/4 给VLAN增加/删除以太网接口[H3C-Ethernet0/2]port access vlan 3 将端口加入到指定VLAN[H3C-Ethernet0/2]port link-type {trunk|access|hybrid} 设置端口工作模式[H3C-Ethernet0/2]port trunk permit vlan {ID|All} 设置trunk端口允许通过的VLAN[H3C-Ethernet0/2]port trunk pvid vlan 3 设置trunk端口的PVID-------------------------------------------------------------------------------------------交换机端口的3种工作模式：Access模式:不支持802.1q帧的传送Hybird模式：允许多个vlan的报文发送时不打标签Trunk 模式：只允许缺省vlan的报文发送时不打标签若trunk端口上收到了非802.1q帧时，交换机会给该帧加上802.1q的标志字段，该标志字段中的VLAN ID即该端口的PVID,使用port trunk pvid vlan vlan-id 配置端口的PVID配置端口聚合-------------------------------------------------------------------------------------------端口聚合，也称为端口汇聚或端口干路，是将多个端口聚合在一起，实现对出/入流量在各成员端口间进行分担的一种技术，解决上行链路的瓶颈问题，完成所有接入端口流量总和的传输。

华三交换机命令详解

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

华三命令配置显示组播：dis pim rp-info 选举信息Dis pim bsr-info 区域信息Dis multicast routing-table 组播表项Language-mode Chinese 中文模式显示系统版本信息：display version显示诊断信息：display diagnostic-information显示系统当前配置：display current-configuration显示系统保存配置：display saved-configuration显示接口信息：display interface显示路由信息：display ip routing-table显示VLAN 信息：display vlan显示生成树信息：display stp显示MAC 地址表：display mac-address显示ARP表信息：display arp显示系统CPU使用率：display cpu显示系统内存使用率：display memory显示系统日志：display log显示系统时钟：display clock验证配置正确后，使用保存配置命令：save删除某条命令，一般使用命令：undosys进入到系统视图Enter system view, return to user view with Ctrl+Z.[Quidway]user-interface aux 0[Quidway-ui-aux0]authentication-mode schemeNotice: Telnet or SSH user must be added , otherwise operator cant login! [Quidway-ui-aux0]qu[Quidway]local-user huawei 增加用户名New local user added.[Quidway-luser-huawei]password simple huawei 配置密码，且密码不加密[Quidway-luser-huawei]service-type telnet ssh level 3服务类型为SSH和telnet，且用户登陆后权限为管理员权限[Quidway-luser-huawei]qu[Quidway]user-interface vty 0 4[Quidway-ui-vty0-4]authentication-mode schemeNotice: Telnet or SSH user must be added , otherwise operator cant login! [Quidway-ui-vty0-4]<Quidway>save华为QuidWay交换机配置命令手册:1、开始建立本地配置环境，将主机的串口通过配置电缆与以太网交换机的Console 口连接。

在主机上运行终端仿真程序(如Windows的超级终端等)，设置终端通信参数为：波特率为9600bit/s、8位数据位、1位停止位、无校验和无流控，并选择终端类型为VT100O以太网交换机上电，终端上显示以太网交换机自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符(如< Quidway>)。

键入命令，配置以太网交换机或查看以太网交换机运行状态。

需要帮助可以随时键入"?"2、命令视图(1) 用户视图(查看交换机的简单运行状态和统计信息)<Quidway>:与交换机建立连接即进入(2) 系统视图(配置系统参数)[Quidway]:在用户视图下键入system-view(3) 以太网端口视图(配置以太网端口参数)[Quidway-Ethernet0/1]:在系统视图下键入interface ethernet 0/1(4) VLAN视图(配置VLAN参数)[Quidway-Vlan1]:在系统视图下键入vlan 1(5) VLAN接口视图(配置VLAN和VLAN汇聚对应的IP接口参数)[Quidway-Vlan-interface1]:在系统视图下键入interface vlan-interface 1(6) 本地用户视图(配置本地用户参数)[Quidway-luser-user1]:在系统视图下键入local-user user1⑺用户界面视图(配置用户界面参数)[Quidway-ui0]:在系统视图下键入user-interface3、其他命令设置系统时间和时区< Quidway>clock time Beijing add 8<Quidway>clock datetime 12:00:00 2005/01/23设置交换机的名称[Quidway]sysname TRAIN-3026-1[TRAIN-3026-1]配置用户登录[Quidway]user-interface vty 0 4[Quidway-ui-vty0]authentication-mode scheme创建本地用户[Quidway]local-user huawei[Quidway-luser-huawei]password simple huawei[Quidway-luser-huawei] service-type telnet level 34、V LAN配置方法『配置环境参数』SwitchA 端口E0/1 属于VLAN2，E0/2 属于VLAN3『组网需求』把交换机端口E0/1加入到VLAN2，E0/2加入到VLAN3数据配置步骤『VLAN配置流程』(1) 缺省情况下所有端口都属于VLAN 1，并且端口是access端口，一个access端口只能属于一个vlan；(2) 如果端口是access端口，则把端口加入到另外一个vlan的同时，系统自动把该端口从原来的vlan 中删除掉；(3) 除了VLAN1，如果VLAN XX不存在，在系统视图下键入VLAN XX，则创建VLAN XX并进入VLAN视图；如果VLAN XX已经存在，则进入VLAN视图。

【SwitchA相关配置】方法一：(1) 创建(进入)vlan2[SwitchA]vlan 2(2) 将端口E0/1加入到vlan2[SwitchA-vlan2]port ethernet 0/1(3)创建(进入)vlan3[SwitchA-vlan2]vlan 3⑷将端口E0/2加入到vlan3[SwitchA-vlan3]port ethernet 0/2方法二：(1) 创建(进入)vlan2[SwitchA]vlan 2(2) 进入端口E0/1视图[SwitchA]interface ethernet 0/1(3) 指定端口E0/1属于vlan2[SwitchA-Ethernet1]port access vlan 2(4) 创建(进入)vlan3[SwitchA]vlan 3(5) 进入端口E0/2视图[SwitchA]interface ethernet 0/2(6) 指定端口E0/2属于vlan3[SwitchA-Ethernet2]port access vlan 3测试验证(1) 使用命令disp cur可以看到端口E0/1属于vlan2, E0/2属于vlan3；(2) 使用display interface Ethernet 0/1 可以看到端口为access 端口，PVID 为2；(3) 使用display interface Ethernet 0/2 可以看到端口为access 端口，PVID 为35、交换机IP地址配置功能需求及组网说明『配置环境参数』三层交换机SwitchA 有两个端口ethetnet 0/1、ethernet 0/2，分别属于vlan 2、vlan 3；以vlan 2的三层接口地址分别是1.0.0.1/24作为PC1的网关；以vlan 3的三层接口地址分别是2.0.0.1/24作为PC2的网关；『组网需求』PC1和PC2通过三层接口互通【SwitchA相关配置】(1) 创建(进入)vlan2[Quidway]vlan 2(2) 将端口E0/1加入到vlan2[Quidway-vlan2]port ethernet 0/1(3) 进入vlan2的虚接口[Quidway-vlan2]interface vlan 2⑷在vlan2的虚接口上配置IP地址[Quidway-Vlan-interface2]ip address 1.0.0.1 255.255.255.0(5) 创建(进入)vlan3[Quidway]vlan 3(6) 将E0/2加入到vlan3[Quidway-vlan3]port ethernet 0/2⑺进入vlan3的虚接口[Quidway-vlan3]interface vlan 3(8)在vlan3的虚接口上配置IP地址[Quidway-Vlan-interface3]ip address 2.0.0.1 255.255.255.0测试验证(1) PC1和PC2都可以PING通自己的网关(2) PC1和PC2可以相互PING通6、端口的trunk配置『配置环境参数』(1) SwitchA 端口E0/1 属于vlan10，E0/2 属于vlan20，E0/3 与SwitchB 端口E0/3 互连(2) SwitchB 端口E0/1 属于vlan10，E0/2 属于vlan20，E0/3 与SwitchA 端口E0/3 互连『组网需求』⑴要求SwitchA的vlan10的PC与SwitchB的vlan10的PC互通(2)要求SwitchA 的vlan20 的PC 与SwitchB 的vlan20 的PC 互通数据配置步骤【SwitchA相关配置】(1) 创建(进入)vlan10[SwitchA] vlan 10(2) 将E0/1 加入到vlan10[SwitchA-vlan10]port Ethernet 0/1(3) 创建(进入)vlan20[SwitchA]vlan 20(4) 将E0/2 加入到vlan20[SwitchA-vlan20]port Ethernet 0/2(5) 实际当中一般将上行端口设置成trunk属性，允许vlan透传[SwitchA-Ethernet0/3]port link-type trunk(6) 允许所有的vlan从E0/3端口透传通过，也可以指定具体的vlan值[SwitchA-Ethernet0/3]port trunk permit vlan all【SwitchB相关配置】(1) 创建(进入)vlan10[SwitchB] vlan 10(2) 将E0/1 加入到vlan10[SwitchB-vlan10]port Ethernet 0/1(3) 创建(进入)vlan20[SwitchB]vlan 20(4) 将E0/2 加入到vlan20[SwitchB-vlan20]port Ethernet 0/2(5) 实际当中一般将上行端口设置成trunk属性，允许vlan透传[SwitchB-Ethernet0/3]port link-type trunk⑺允许所有的vlan从E0/3端口透传通过，也可以指定具体的vlan值[SwitchB-Ethernet0/3]port trunk permit vlan all【补充说明】(1) 如果一个端口是trunk端口，则该端口可以属于多个vlan；(2) 缺省情况下trunk端口的PVID为1，可以在端口模式下通过命令port trunk pvid vlan vlanid来修改端口的PVID；(3) 如果从trunk转发出去的数据报文的vlan id和端口的PVID 一致，则该报文的VLAN信息会被剥去，这点在配置trunk端口时需要注意。
