初三物理欧姆定律测试卷(带答案)
人教版九年级物理第17章《欧姆定律》单元测试题(含答案)
九年级物理第17章《欧姆定律》测试题一、选择题(本题共10小题，每小题4分，共40分)1．小刚用如图所示电路探究“一段电路中电流跟电阻的关系”。
在此实验过程中，当A、B 两点间的电阻由5 Ω更换为10 Ω后，为了探究上述问题，他应该采取的唯一操作是( )A.保持变阻器滑片不动B．将变阻器滑片适当向左移动C．将变阻器滑片适当向右移动D．适当增加电池的节数2．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U-I关系图象，从图中可以看出R1与R2的大小关系是()A．R1＞R2B．R1＝R2C．R1＜R2D．无法确定3．教室内装有多盏电灯，每多开一盏电灯，则教室内电路的( )A．总电流增大B．总电压增大C．总电阻增大D．总电压、总电流都不变4．在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大。
该电路中可能出现的故障是( )A．电阻R短路B．电阻R断路C．灯L短路D．灯L断路5．科技节上开展电路设计活动，要求同时满足两个条件：①电路包含电源、开关、导线、两个电阻；②通过两个电阻的电流相等。
小柯设计的如图所示的电路中符合要求的是()A．只有甲符合B．只有乙符合C．甲、乙都符合D．甲、乙都不符合6．如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，则以下说法正确的是( )A．R1与R2串联B.电压表只测R1两端的电压C．当P向b滑动时，电压表示数不变，电流表A2示数不变D．当P向b滑动时，两个电流表的示数都变小7．如图所示，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5 A，电压表的示数为6 V；将电压表、电流表的位置互换，当开关S1断开、S2闭合时，电流表的示数为0.3 A，则( )A.R1＝8 Ω B．R2＝8 ΩC．R1＝20 Ω D．R2＝20 Ω8．甲、乙两地相距30 km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如图所示的测量仪接入AB时，电流表的示数为0.2 A，乙地检修员再用相同的测量仪接入CD时，电流表的示数为0.3 A，则短路位置离甲地( )A．18 km B．15 km C．12 km D．10 km9．某同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。
中考物理复习《欧姆定律计算题》专项训练(附带有参考答案)
中考物理复习《欧姆定律计算题》专项训练（附带有参考答案)学校:___________班级：___________姓名：___________考号：___________1．真真同学设计了一款弹力秤，用来测量某段时间的降雨量。
其原理如图甲所示，它主要由轻质弹簧，杠杆OAB ，压力传感器R （电阻值随所受压力的大小发生变化的变阻器）和显示压力大小的仪器A （实质是电流表）等关键元件构成，其中OA∶OB=1∶2，已知压力传感器的电阻R 与它所受的压杆压力F 的关系如图乙所；。
电源电压为6V 且保持不变，真真将一个质量为600g ，棱长为10cm 的实心正方体木块悬挂在弹簧下端，静止时木块下表面距离空烧杯底正上方4cm 处，若烧杯底面积为300cm 2，轻质弹簧自然状态时长度为10cm ，且弹簧每受到1N 的力时长度变化0.5cm ，杠杆始终水平。
当水槽内收集一些水时；（1）弹簧恰好处于自然状态，求此时通过仪器A 的电流；（2）若仪器A 示数为0.2A 时，求物体排开水的体积V 排；（3）仪器A 示数为0.2A 时，求水槽中水的总质量。
2．如图甲所示是小华同学设计的一种测定油箱内油量的装置，其中其中0R 为定值电阻，R 为压敏电阻，其阻值随所受压力变化的图像如图乙所示。
油量表由量程为03V 的电压表改装而成。
已知油箱重80N ，压敏电阻R 能够承受的最大压力为800N 。
电源电压保持6V 不变。
（g 取10N/kg ）（1）若压敏电阻与油箱的接触面积是42410m -⨯，则压敏电阻能承受的最大压强为多大？（2）压敏电阻受到压力最大时油箱内汽油的质量多大？若油箱内油的密度为30.8g/cm ，此时油箱内油的体积是多少立方米？（3）若压敏电阻受到最大压力时，电压表的示数达到最大值，则定值电阻0R阻值为多大？（4）若电压表示数为2V，此时油箱内油的重力是多少牛顿。
3．某同学设计了一个测量身高和体重的电路，其原理如图甲所示。
人教版初中物理九年级第十七章《欧姆定律》测试题(含答案)
人教版初中物理九年级第十七章《欧姆定律》测试题（含答案）一、单项选择题1、小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V保持不变。
他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac 两点之间的电压为U ab=6V、U bc=0V、U ac=6V。
若电路只有一处故障，则应是（）A．灯泡L1短路1B．灯泡L1断路1C．灯泡L2短路1D．开关S断路2、如图所示，电源电压保持不变，R为定值电阻，L为小灯泡。
闭合开关S，电路正常工作。
一段时间后，两电表的示数都变大，则该电路中出现的故障可能是（）A．定值电阻R短路B．小灯泡L短路C．定值电阻R断路1D．小灯泡L断路3、在探究“导体电流与电阻关系”时，选择了5Ω、10Ω、15Ω、20Ω四个电阻进行实验，实验电路图如图所示。
下列说法正确的是（）A．闭合开关前，滑动变阻器的滑片应置于最左端B．用10Ω电阻实验，读数时的滑片位置比5Ω电阻读数时更靠左C．实验过程中移动滑片的作用是控制电阻两端的电压一定D．实验获得多组数据是为了减小实验误差4、如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法正确的是（）A．电源电压是3VB．定值电阻R的阻值是60ΩC．若定值电阻R接触不良时，电流表示数为0，电压表示数为9VD．滑动变阻器的阻值范围是0-18Ω5、如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P 是杠杆的一端，杠杆可绕支点O自由转动，下列说法正确的是（）A．油位越高，流过R的电流越大B．油位越高，R两端的电压越大C．R、R0在电路中是并联的D．油量表是由电流表改装而成的6、如图所示，当开关S闭合时，电阻R1与R2串联，甲、乙两表的示数之比为3：1，若甲、乙两表都是电流表，则断开开关S后，甲、乙两表的示数之比为（）A．1：2B．2：3C．3：1D．1：37、如图所示，电源电压18V，且保持不变，电流表接“0～0.6A”量程，电压表接“0～15V “量程，灯泡上标有“6V 0.5A“字样，不考虑温度对灯丝电阻的影响。
人教版九年级物理第十七章欧姆定律测试题含答案
第十七章《欧姆定律》单元测试题一、单选题(共15小题)1.串联电路随着用电器的个数增加，其总电阻( )A．变大B．变小C．不变D．无法判断2.阻值相等的两电阻R串联时总电阻为40 Ω，则它们并联时的等效电阻为( )A． 20 ΩB． 80 ΩC． 10 ΩD． 30 Ω3.把一根阻值为24 Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B两点接入电路，则该圆环在电路中的电阻为( )A． 4.5 ΩB． 6 ΩC． 10 ΩD． 20 Ω4.根据欧姆定律，下列说法中正确的是( )A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越大C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D．导体两端的电压为零时，电阻值也为零5.图中，能正确描述电阻一定时，电流随电压变化的图象是( )A．B．C．D．6.关于导体中的电流与导体两端的电压的关系，下列叙述正确的是( )A．在导体电阻不变的情况下，导体中的电流与导体两端的电压成正比B．在导体电阻不变的情况下，导体两端的电压与导体中的电流成正比C．导体中的电流越大，其电压越大D．导体中的电流越小，其电压越小7.一个定值电阻两端电压由 2 V增大到 4 V时，通过该电阻的电流增加了0.1 A，若将该电阻接到10 V电源上，则通过它的电流是( )A． 0.3 AB． 0.4 AC． 0.6 AD． 0.5 A8.如图所示的电路，R1＝4 Ω，R2＝6 Ω，电压表示数为 3 V，则电源电压为( )A． 3 VB． 5 VC． 1 VD． 2 V9.一只 2 Ω的电阻和一只 4 Ω的电阻串联，已知 2 Ω电阻两端的电压是10 V，则下列说法不正确的是( )A．可以用一个 6 Ω的电阻代替这两个电阻的串联B． 4 Ω的电阻两端电压是20 VC．通过 2 Ω电阻的电流是 5 AD．通过 4 Ω电阻的电流是 2.5 A10.如图是一个自动体重测试仪的工作原理图，有关它的说法正确的是( )A．体重显示表是用电压表改装成的B．体重越大，体重显示表的示数越大C．体重测试仪电路由于缺少开关，始终处于通路D．体重测试仪所测体重越大，电路消耗电能越少11.甲、乙两段电阻丝，在相同的电压下，通过两段电阻丝的电流相比较( )A．甲大B．乙大C．相等D．无法确定12.下列电路图中电源电压U保持不变，定值电阻R的阻值已知．在不改变电路的情况下，能测出未知电阻Rx的阻值的电路图是( )A．B．C．D．13.下列说法正确的是( )A．当加在导体两端的电压改变时，电压与电流的比值也随着改变B．用不同的导体研究电流和电压的关系，得到的结论不一样C．相同的电压加在电阻不同的导体两端，电流一定相同D．同一导体，两端电压越大，通过电流也越大14.一个阻值为 1 Ω的电阻与一个阻值为 5 Ω的电阻并联后，其总电阻( )A．大于 5 ΩB．大于 1 Ω、小于 5 ΩC．等于 1 ΩD．小于 1 Ω15.在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的试验数据绘制出如图所示的U－I关系图象，从图中可以看出R1与R2的大小关系是( )A．R1＞R2B．R1＝R2C．R1＜R2D．无法确定二、填空题(共3小题)16.如图所示的电路中，电源电压不变，R1＝R2＝R3＝10 Ω.宇宇同学误将一电流表并联在R1两端，闭合开关后，读得电流表示数为0.3 A，则电源电压U＝________ V；发现错误后，该同学将图中电流表换成了电压表，则此时电压表的示数是________ V.17.串联电路的总电阻比该电路中任何一个电阻都________，两个阻值分别为20 Ω和10 Ω的电阻串联时的总阻值是__________ Ω18.伏安法测电阻的实验原理是________，实验中滑动变阻器的作用是______________，测量三组数据的目的是______________________．三、实验题(共3小题)19.某同学在“用电压表和电流表测导体的电阻”实验中，按如图(a)所示的电路图连接好电路，移动滑动变阻器的滑片，使滑动变阻器连入电路的阻值最大．闭合开关，移动滑动变阻器的滑片，分别读出电压表和电流表的几组示数并记录，根据记录的数据，作出如图(b)所示的U－I图线．则被测电阻R1的电阻值为______ Ω.滑动变阻器的滑片在某一位置时，电压表的指针位置如图(c)所示(电压表所接的量程为0～3 V)，则电压表的示数为________V20.某实验小组在“探究导体中的电流与电压的关系”时，由实验小组长选择了器材：若干节干电池、金属导体、电流表、电压表、__________和____________．讨论得到了可以通过改变电池的节数从而改变___________________．(1)请在图甲方框中画出实验电路图，并在图中标出电流表和电压表的“＋”“－”接线柱．(2)小组共同设计记录电流I与电压U的表格.(3)请按电路图将图乙的器材连接好．(4)该小组同学能按要求正确连接电路，并能正确测量和读数，并把测量数据记录在表格中，请画出导体A的U－I图线．(5)由图线A可以得到：______________________________.21.某同学通过研究电流、电压、电阻之间的关系，实验数据如表所示.(1)分析比较实验序号1、2、3或4、5、6或7、8、9，可以得出的结论是___________________________．(2)分析比较实验序号1、4、7或2、5、8或3、6、9，可以得出的结论是_____________________________．(3)进一步综合分析比较各表中的数据，归纳得出结论：①分析比较________________________________________________________．②分析比较_________________________________________________________．四、简答题(共3小题)22.老师提供了下列器材测量电阻：电压恒定的电源一个(电压未知)，定值电阻R0一个(阻值已知)，待测电阻Rx一个，量程合适的电流表一个、开关一个，导线若干．(1)在下面画出实验电路图．(2)写出实验的主要步骤．(3)写出Rx的表达式．23.我们已进行过“探究欧姆定律”的实验，请回答下列问题．(1)请在图中把余下部分的电路用笔画线代替导线连接好．(2)小明做实验时，闭合开关后发现，无论怎样移动滑片，电流表示数都为0，电压表示数接近电源电压，则故障可能是________________________．24.两个电阻R1、R2并联的总电阻为R总＝，有同学据此认为三个电阻R1、R2、R3并联后的总电阻R总＝，但是这个想法是错误的，请运用所学的电学知识加以证明，并推导出正确的表达式．五、计算题(共3小题)25.如图所示电路，电源电压为 6 V，当S断开时，电流表的示数为 1 A；S闭合时，电流表的读数为1.5安．求：(1)电阻R1的阻值．(2)电阻R2的阻值．26.在如图所示的电路中，电源两端的电压为 6 V且保持不变，电阻R1＝4 Ω.当开关S闭合后，电压表示数为 4 V.求：(1)电流表的示数．(2)电阻R2的阻值．27.随着人们生活水平不断提高，私家车已日益普及．如图甲是一种测量小汽车油箱内油量的装置原理图，它主要由电源、压敏电阻R(电阻随所受压力的变化而变化)、油量表(实质上电流表)等组成电路．压敏电阻R在一定范围内的阻值与所受压力的关系如图乙所示，油箱位于压敏电阻上方，电源电压为12 V．问：(1)未放油箱时，电路中的电流是多少？(2)压敏电阻表面能承受的最大压力是500 N，该油量表(电流表)的量程是多少？(3)若油箱的质量为 6.5 kg，当油量表(电流表)的示数为0.06 A时，则油箱内汽油的重力是多少？(g取10 N/kg)答案解析1.【答案】 A【解析】当串联电路随着用电器的个数增加时，相当于增长了电阻的长度，长度越长电阻越大，所以总阻值也会变大．2.【答案】 C【解析】由于阻值相等的两电阻R串联，则串联时等效电阻为：R串＝2R，所以，R＝R串＝×40 Ω＝20 Ω；并联电路等效电阻的倒数等于各支路电阻倒数之和，则它们并联时的等效电阻：R并＝R＝×20 Ω＝10 Ω.3.【答案】 A【解析】同种材料制成的粗细均匀的电阻丝，电阻与其长度成正比，则圆弧部分的电阻R1＝×24 Ω＝6 Ω，圆弧部分的电阻R2＝×24 Ω＝18 Ω；以图中方式接入电路中时，R1与R2并联，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，该圆环在电路中的电阻：RAB＝＝＝4.5 Ω.4.【答案】 C【解析】影响电阻大小的因素有：导体的材料、长度、横截面积和温度；与导体两端电压、通过的电流无关，故A、B错误；由欧姆定律可知，通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比，故C正确；电阻是导体本身的一种属性，与所加电压无关，故D错误．5.【答案】 A【解析】电阻一定时，电流与电压成正比．6.【答案】 A【解析】在电阻不变的情况下，导体中的电流与导体两端电压成正比，电流由电压决定，不是电流决定电压，故A正确．7.【答案】 D【解析】因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，电阻的阻值不变，因电阻两端的电压从 2 V增加到 4 V时，通过该电阻的电流增加了0.1 A，所以，由I＝可得：I2－I1＝－＝－＝＝0.1 A，解得：R＝20 Ω，将该电阻接到10 V电源上时通过它的电流：I＝＝＝0.5 A．故选 D.8.【答案】 B【解析】由电路图可知，R1与R2串联，电压表测R2两端的电压，串联电路中各处的电流相等，根据欧姆定律可得，电路中的电流：I＝＝＝0.5 A，由串联电路中总电阻等于各分电阻之和得：R＝R1＋R2＝4 Ω＋6 Ω＝10 Ω，根据欧姆定律可得：电源的电压U＝IR＝0.5 A×10 Ω＝5 V.9.【答案】 D【解析】已知电阻R1＝2 Ω，R2＝4 Ω，根据串联电路的电阻特点得：R＝R1＋R2＝2 Ω＋4 Ω＝6 Ω；故A正确；已知2 Ω电阻两端的电压是10 V，则I1＝＝＝5 A；因为串联电路的电流处处相等，所以通过 4 Ω电阻中的电流I2＝I1＝5 A；根据欧姆定律得：R2两端的电压U2＝I2R2＝5 A×4 Ω＝20 V；则选项B、C正确，D错误．10.【答案】 B【解析】由电路图可知，体重测试仪串联在电路中，所以体重显示表是用电流表改装成的，故A 不正确；当测试仪所测体重越大时，滑动变阻器接入电路的电阻变小，根据I＝可知，电路中的电流变大，即体重显示表的示数越大，故B正确；当自动体重测试仪的上方无物体时，滑片位于绝缘体的位置，电路处于断路，故C不正确；由W＝UIt可知，电路消耗电能的多少与工作时间有关，而工作时间不知，消耗电能的多少无法判断，故D不正确．11.【答案】 D【解析】两电阻丝电压U相同，由欧姆定律可知，通过电阻的电流：I＝，由于不知道两电阻丝电阻R的关系，无法判断通过它们的电流关系．12.【答案】 A【解析】A项定值电阻R与未知电阻Rx串联，流过它们的电流相等，单刀双掷开关打到1时，测出R与Rx的串联电压U1，开关打到2时测出电阻Rx的电压Ux，由串联电路特点求出定值电阻R两端电压，由欧姆定律求出流过Rx的电流，则该电路能测出电阻Rx的阻值；B项不论怎样闭合、断开各开关，都不能同时测出Rx的电压与电流，不能用该电路测出电阻Rx的阻值；C项闭合开关S2，电压表上端为正接线柱，下端为负接线柱；只闭合开关S3，电压表上端为负接线柱，下端为正接线柱，又不能更改电路，所以其中有一次电压表接线柱一定接反，不能读出电压表示数，不能测出待测电阻阻值；D项无论单刀双掷开关打到何处都不能测出Rx的电压与电流，不能用该电路测出Rx的阻值．13.【答案】 D【解析】在研究电流与电压的实验中，对同一导体，改变加在两端的电压，发现通过的电流也随之改变，但电压与电流的比值不变，换其他导体，也能得出同样结论．故选 D.14.【答案】 D【解析】15.【答案】 A【解析】由U－I图象得出：当R1与R2两端电压相同时，I1＜I2，电压一定时，导体中通过的电流与电阻成反比，因此R1＞R2.故选A.16.【答案】 6 2【解析】由电路图可知，当电流表并联在R1两端时，R2、R3串联，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，由I＝可得，电源的电压：U＝I(R2＋R3)＝0.3 A×(10 Ω＋10 Ω)＝6 V；电流表换成了电压表时，三电阻串联，电压表测R1两端的电压，此时电路中的电流：I′＝＝＝0.2 A，由I＝可得，电压表的示数：U1＝I′R1＝0.2 A×10 Ω＝2 V.17.【答案】大30【解析】串联电路的总电阻等于各串联电阻之和，因此串联电路的总电阻比该电路中任何一个电阻都大；两个阻值分别为20 Ω和10 Ω的电阻串联时的总阻值：R＝20 Ω＋10 Ω＝30 Ω.18.【答案】R＝改变待测电阻两端的电压取平均值减小误差【解析】伏安法测电阻的原理是：欧姆定律，即：R＝，则需要测量的物理量是导体两端的电压和通过导体的电流；滑动变阻器主要作用是：改变定值电阻两端的电压和电流，能完成多次实验；测量三组数据的目的是取电阻的平均值，减小误差．19.【答案】8 1.6【解析】20.【答案】开关导线导体两端的电压(1)(3)(4)(5)电阻不变，导体中的电流与它两端的电压成正比．【解析】21.【答案】(1)当电阻一定时，通过导体的电流与导体两端的电压成正比(2)当电压一定时，通过导体的电流与导体的电阻成正比(3)①同一导体，其两端的电压与通过这段导体的电流的比值是相同的②不同导体，其两端的电压与通过这段导体的电流的比值是不同的，且电阻越大，比值越大【解析】(1)分析比较实验序号1、2、3或4、5、6或7、8、9的电流与电压变化的倍数关系，电阻一定时，电压变为原来的几倍，电流也随之变为原来的几倍，所以可以得出的结论是：当电阻一定时，通过导体的电流与导体两端的电压成正比．(2)分析比较实验序号1、4、7或2、5、8或3、6、9的电流与电阻变化的倍数关系，电压一定时，电阻变为原来的几倍，电流随之变为原来的几分之一，所以可以得出的结论是：当电压一定时，通过导体的电流与导体的电阻成正比．(3)表一中电压和电流的比值均为5；表二中电压和电流的比值均为10；表三中电压和电流的比值均为20；①分析比较表一或表二或表三有关数据，可初步得出，其两端的电压与通过这段导体的电流的比值是相同的．②分析比较表一、表二或表三有关数据，可初步得出，不同导体，其两端的电压与通过这段导体的电流的比值是不同的，且电阻越大，比值越大．22.【答案】(1)电路图如图：(2)实验步骤：①按电路图连接电路．②闭合开关S1，断开开关S2，读出此时电流表的示数I1.③闭合开关S2，断开开关S1，读出此时电流表的示数I2.④根据所测数据计算得出Rx的阻值．(3)电阻两端的电压U＝I1R0所以Rx＝＝R0【解析】23.【答案】(1)(2)电阻断路．【解析】24.【答案】因为并联电路中，总电阻的倒数等于各分电阻倒数之和，所以当三个电阻并联时，并联后的总电阻与分电阻的关系为＝＋＋；化简后可得：R总＝.【解析】25.【答案】解：(1)当S断开时电路为R1的简单电路，电流表测电路中的电流，并联电路中各支路两端的电压相等，根据欧姆定律可得，R1的电阻：R1＝＝＝6 Ω；(2)当S闭合时，两电阻并联，电流表测干路电流，并联电路中各支路独立工作、互不影响，当S闭合时，通过R1的电流不变，并联电路中干路电流等于各支路电流之和，通过R2的电流I2＝I－I1＝1.5 A－1 A＝0.5 A，R2的电阻：R2＝＝＝12 Ω.答：(1)电阻R1为6 Ω；(2)电阻R2为12 Ω.【解析】(1)当S断开时电路为R1的简单电路，电流表测电路中的电流，根据欧姆定律求出R1的阻值；(2)当S闭合时，两电阻并联，电流表测干路电流，根据并联电路的特点可知通过R1的电流不变，利用并联电路的电流特点求出通过R2的电流，再根据欧姆定律求出电阻R2的阻值．26.【答案】解：(1)由串联电路特点知，电阻R1两端的电压U1＝U－U2＝6 V－4 V＝2 V；由欧姆定律得，电流表的示数I＝＝＝0.5 A；(2)由欧姆定律得，电阻R2阻值R2＝＝＝8 Ω；答：(1)电流表的示数是0.5A.(2)电阻R2的阻值是8 Ω.【解析】(1)由电路图知电阻R1与R2串联，电压表测电阻R2两端的电压，根据串联电路的特点求出电阻两端R1的电压，然后由欧姆定律求出电路电流；(2)已知电阻R2两端的电压、流过电阻的电流，由欧姆定律可求出电阻R2的阻值．27.【答案】解：(1)根据图乙可知，未放油箱时电阻R1＝400 Ω，此时电路中的电流：I1＝＝＝0.03 A；(2)由图乙可知，当F＝500 N时，R2＝80 Ω，则电路中的最大电流：I2＝＝＝0.15 A，所以电流表的量程为0.03～0.15 A；(3)由I＝可得，压敏电阻的阻值：R3＝＝＝200 Ω；由图乙可知，当R＝200 Ω时，F＝180 N，此时汽油和油箱的总重力等于180 N；由G＝mg可得，m总＝＝＝18 kg，汽油的质量：m汽油＝18 kg－6.5 kg＝11.5 kg，G汽油＝m汽油g＝11.5 kg×10 N＝115 N.答：(1)未放油箱时，电路中的电流是0.03 A；(2)压敏电阻表面能承受的最大压力是500 N，该油量表(电流表)的量程为0.03～0.15 A；(3)若油箱的质量为 6.5 kg，当油量表(电流表)的示数为0.06 A时，则油箱内汽油的重力是115 N.【解析】(1)根据图乙可以看出，未放油箱时电阻R＝400 Ω，根据欧姆定律可求电路电流的大小．(2)根据图乙读出压敏电阻表面能承受的最大压力为500 N时压敏电阻的阻值，然后根据欧姆定律求出电路中的最大电流，从而得出电流表的量程；(3)先根据欧姆定律的变形公式求出压敏电阻接入电路的阻值，然后根据图象读出压敏电阻承受的压力，再根据压力等于重力、G＝mg和油箱的质量求出汽油的质量，并进一步求出油箱内汽油的重力．。

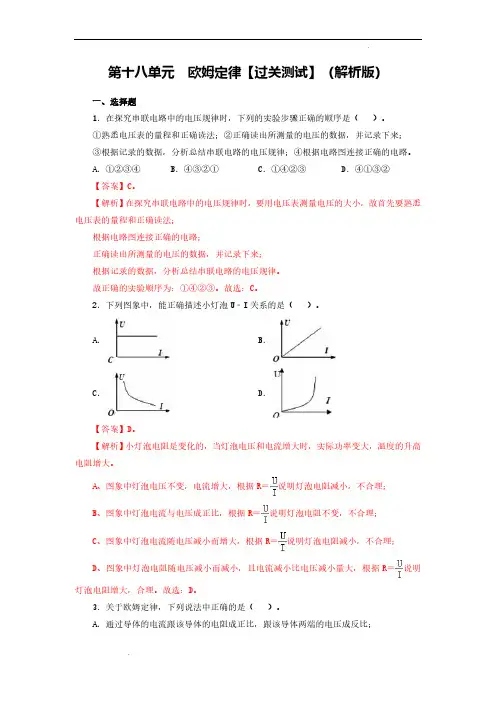

(中考物理)第十八单元 欧姆定律【过关测试】(解析版)
欧姆定律【过关测试】（解析版）
．．
．．
＝说明灯泡电阻减小，不合理；
＝说明灯泡电阻不变，不合理；
＝说明灯泡电阻减小，不合理；
＝说明
＝＝＝
＝，并且串联电路中，串联电路两端电压等于各部分电压之和，
＝＝＝＝
＝可
＝＝，灯泡的额定功率：＝（）
与灯泡的电流之比为：＝＝＝＝
＝＝＝
即电压之比为：＝＝＝。
并联后：，
＝+，
＝可得，两电阻两端的电压之比：＝＝＝；
的电流之比：＝＝＝。
________V
＝＝＝
＝＝＝
＝＝＝
示数之比为＝＝；
，即变阻器分得的电压是定值电阻的＝
）①右；②“
＝可得，
′＝＝＝
＝＝＝
＝＝＝都断开时，小灯泡L恰能正常发光。
求
的电流，
根据欧姆定律可得，的阻值：
的电流，
，
则变阻器接入电路的阻值不得小于，。
中考物理总复习《欧姆定律的综合计算》专项测试题(附带答案)
中考物理总复习《欧姆定律的综合计算》专项测试题(附带答案）学校:___________班级：___________姓名：___________考号：___________一、计算题1．如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图。
已知电源电压为12V，定值电阻R0的阻值为30Ω，电流表的量程为0~200mA，电压表的量程为0~9V。
湿敏电阻R的阻值随湿度R H变化的关系图象如图丙所示，其阻值最大为120Ω（图中未画出）。
则在电路安全工作的前提下，请计算出：（1）当电流表的示数为120mA时，R接入电路中的阻值是多少？（2）当电压表示数为9V时，环境湿度为多少？（3）装置能监测湿度的范围是多少？2．如图甲是韵霏和源昊同学共同设计的测物体体积的装置原理示意图。
电路中，电源电压恒为24V，定值电阻R1为30Ω，电阻R2为力敏电阻、允许通过的最大电流为0.5A、其电阻大小与托盘所压力大小的关系图如图乙所示，电压表的量程为0~15V，电流表的量程为0~0.6A。
已知托盘及上方所放置的圆柱形容器总重为2N，容器底面积为100cm2，容器足够高且装有体积为1000cm3的水。
（g=10N/kg）求：（1）容器中只有水时，求水对容器底部的压强为多少Pa？（2）容器中只有水时，求电流表的示数为多少A？（3）若用细线拴住物体浸没在水中，且物体不触碰到容器壁和底部，求在电路安全范围内所放物体的体积范围为多少？3．如图所示的电路，电源电压为12V且保持不变，电阻R1＝60Ω。
求：（1）当S1闭合、S2断开时，电流表A的示数如图乙所示，则R2的阻值多大？（2）当S1、S2均闭合时，电流表A的示数多大？（3）当S1、S2均断开时，电压表V1的示数为3V，则R3的阻值多大？4．小峰在综合实践活动课上设计了一个电子身高测量仪，如图所示，电源电压U＝6V，电压表的示数与身高的关系如下表所示；（1）某次测量中，滑动变阻器接入电路的阻值为20Ω，电流表示数为0.12A，求：定值电阻R0的阻值是多少；（2）若被测同学的身高是180cm，求此时电流表的示数是多少；（3）该身高测量仪的刻度是否均匀？请在虚线框中画出你改进后的电路图。
(好题)初中物理九年级全册第十二章《欧姆定律》测试卷(含答案解析)
一、选择题1．探究“电流通过导体时产生的热量与哪些因素有关”时，两个相同的透明容器中密封着质量相等的空气，用电阻R1、R2对容器中的空气进行加热，如图所示。
下列说法中正确的是（）①该装置是探究电流产生的热量与电阻大小的关系②实验时通过装置中R1与R2的电流相同③电流产生的热量越多，U形管内液面高度差越大④通电一段时间后左右两边容器内电阻产生的热量之比是4∶1A．只有①②B．只有②③C．只有①④D．只有③④2．关于安全用电，以下说法正确的是（）A．只要不接触带电体一定就是安全的B．使用电器时，要谨防触电，不要用湿的手插或拔电源插头C．三脚插头上与用电器金属外壳相连的脚是多余的D．雷雨天可以在大树下避雨3．如图所示电源电压9V不变，小灯标有“6V 3W”的字样，当滑片移到某个位置时，小灯恰好正常发光，则此时滑动变阻器连入电路的电阻为（）A．12ΩB．6ΩC．10ΩD．20Ω4．灯泡L1和L2连接在同一电路中，根据以下哪个特点可以确认两灯是并联的（）A．两灯亮度不同B．两灯都亮时将L1从灯座中摘除，L2也不亮C．通过两灯的电流不相等D．通过两灯的电流相等5．在国际单位制中，电压的单位是（）A．安培B．伏特C．焦耳D．库仑6．如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4：3．此时灯L1和L2的电阻之比为A．1：3 B．3：1 C．3：4 D．4：37．图甲是模拟调光灯．电源电压为4.0V；小灯泡额定电压为2.5V，电流随电压变化的I﹣U图象如图乙所示，小灯泡两端电压达到0.4V时“刚亮”；铅笔芯长15cm、阻值为30Ω，其阻值与长度成正比．回形针A固定在铅笔芯右端，回形针P可以在铅笔芯上自由滑动，该调光灯在使用时，以下说法错误的是（）A．闭合开关，移动P能连续调光B．闭合开关，P滑到距A点10cm处，小灯泡的实际功率为0.15WC．在距A点2.5cm处做标记，可以提醒P向A滑过此处，小灯泡将不安全D．小灯泡工作时，从“刚亮”到正常发光，实际功率变化范围为0.048W～0.75W8．小明在用“伏安法”测电阻的实验中，根据测量数据绘制出如图所示I-U图像，对此作出的判断中，正确的是( )A．通过R1的电流与它两端所加电压不成正比B．R2的电阻比R1的阻值大C．将R1、R2并联接入到同一电路中，R2两端的电压较大D．将R1、R2串联接入到同一电路中，通过R1的电流较大9．如图所示，电源电压为5V，闭合开关S，电压表的示数为1V。
人教版九年级物理第十七章《欧姆定律》综合检测卷(含答案)
人教版九年级物理第十七章《欧姆定律》综合检测卷（含答案）一、单选题1．小刚利用如图所示电路探究“导体电流跟导体电阻的关系“，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他接下来的操作应该是（）A．眼睛观察电压表，将变阻器滑片适当向右移动，记录电流表示数B．眼睛观察电压表、保持变阻器滑片不动，记录电流表示数C．眼睛观察电流表，将变阻器滑片适当向左移动，记录电压表示数D．眼睛观察电流表，适当增加电池的节数，记录电压表示数2．关于欧姆定律，下列说法中正确的是（）A．电压一定时，导体的电阻与通过的电流成反比B．电阻一定时，通过导体的电流与导体两端的电压成正比C．电流一定时，导体的电阻与导体两端的电压成正比D．导体两端的电压与通过导体的电流成正比，与导体的电阻成反比3．在如图所示的四个电路中，电源电压U为已知且恒定，R0为已知阻值的定值电阻，不能测出未知电阻R x的阻值的电路是（）A．B．C．D．4．如图所示的电路中，电源两端电压保持不变。
闭合开关S，将滑动变阻器的滑片P 向右滑动，下列判断正确的是（）A．滑动变阻器接入电路中的阻值变小B．电流表的示数变大C．R2两端电压变大D．电压表的示数变大5．如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R 的滑片，下列关于该装置的说法错误的是（）A．若电流表读数增大，R接入电路的电阻减小B．若电流表读数增大，表明油量增多C．若电流表读数减小，电阻0R的功率减小D．若电流表读数减小，滑动变阻器R两端的电压减小6．有一种金属导体材料在0~100℃之间时，电阻R与温度t（℃）满足关系：R＝100+2t （单位Ω）。
用这种材料制成的热敏电阻与电压表等元件连成如图电路。
电源电压为6V，电压表量程为0~3V，R0阻值为200Ω。
若把电压表的刻度盘改为指示水温的刻度盘，则下列说法正确的是（）A．水温刻度不均匀，环境温度越高，对应电压表读数越大B．该装置的测温范围是0~100℃C．水温刻度盘上的0℃与电压表0V对应D．若将R0换成更大的电阻，则温度计的测温范围会变小7．如图为利用光敏电阻设计的监控装置示意图，R1是光敏电阻，当光照射的强度增大时其阻值变小，R2是定值电阻，电源电压不变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初三物理欧姆定律测试卷(带答案)一、选择题（共18道总分36分）1、某同学做电学实验，通过改变滑动变阻器的电阻大小，测量并记录了多组电压表和电流表的读数，根据表格中记录的数据分析，他所连接的电路可能是电路图中的哪一个（）2、如图所示电路中，电源电压保持不变，当电键由断开到闭合时，下列判断错误的是（）A．电流表示数变大B．电压表示数变大C．电压表示数与电流表示数的比值变大D．电压表示数与电流表示数的乘积变大3、二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小。
将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（）A．U变大，I变大B．U变小，I变小C．U变小，I变大D．U变大，I变小4、有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将（）A．一定大于R B．一定等于RC．一定小于R D．以上结果都有可能两端电压的是5、图2所示，闭合开关后能测出小灯泡L16、如图所示，电源电压保持不变，闭合开关，滑动变阻器的滑片向左移动的过程中，下列说法正确的是（）A．电压表示数变大，电路表示数变小B．电压表示数不变，电流表示数变大C．电压表示数和电流表示数的乘积变大D．电压表示数和电流表的比值不变7、如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表V的示数为8V．下列判断不正确的是（）A．灯L1和L2并联B．电源电压为8VC．灯L1的电流为0.3A D．灯L1的电阻为10Ω8、在用伏安法测电阻的实验中，某班实验小组的同学在操作时，电表量程选择正确，但不慎将两表的位置接错，其中一组同学连成如图7所示的的情况，则（）A．电流表和电压表都被损坏B．电流表损坏，电压表示数为零C．电流表示数为零，电压表有示数D．电流表损坏，电压表有示数9、如图2所示是小明设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。
当开关S闭合，压力F增大时，电流表与电压表示数变化情况是（）A．电流表示数变大，电压表示数变小B．电流表示数不变，电压表示数变小C．电流表示数变小，电压表示数变大D．电流表、电压表示数都变小的实验中，提供的实验器材有：电源（电源两端电压不10、在测量未知电阻Rx变且未知）、电流表、电压表、滑动变阻器、阻值己知的定值电阻R等．同学们设计了图所示的几种测量电路，在不拆改电路的前提下，能够测量出待测电阻值的是阻RxA ．B ．C．D．11、某学习小组在一次实验中利用电压表和电流表测量出了多组数据，并记录如表中，请根据表中给出的数据，分析判断出他们实验时所使用的电路图可能是（）U/V 3.0 2.5 2.0 1.8 1.5 1.3I/A 0.20 0.30 0.40 0.44 0.50 0.54A．B．C．D．12、某同学在探究"电阻上的电流跟两端电压的关系"时，发现通过电阻a、b的电流随电压变化情况如图所示，则下列结论与图象相符的是A．电阻一定时，电流随着电压的增大而减小B．电压相同时，阻值大的电阻通过的电流大C．电流相同时，阻值小的电阻两端的电压大D．两电阻阻值的关系是R a＞R b13、酒精测试仪可检测驾驶员是否酒后驾车，它的原理图如图所示．图中R1为定值电阻，酒精气体传感器R2的电阻随酒精气体浓度的增大而减小．如果驾驶员呼出的酒精气体浓度越大，那么测试仪的()A．电流表示数不变B．电流表示数变大C．传感器R2两端的电压变大D．定值电阻R1两端的电压不变14、如图所示是王超设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻．当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（）A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表、电压表示数都变大D．电流表、电压表示数都变小15、在电学实验中遇到断路时，常常用伏特表来检测。
某同学连接如图所示的电路，电键闭合后，电灯不亮，安培表无指示。
这时用伏特表测得a、b两点间和b、c两点间的电压均为零，而a、d间和b、d间的电压均不为零，这说明A．电源接线柱接触不良B．电键的触片或接线柱接触不良C．安培表接线柱接触不良D．灯泡灯丝断了或灯座接触不良16、如图所示电路，电源两端的电压一定，当开关S1闭合、S2断开时，电流表和电压表示数分别为I1、U1；当再闭合S2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述中一定正确的是（）A．I1＞I2U1＞U2B．U1＜U2I1大于、小于或等于I2都有可能C．U1＜U2I1=I2D．I1＞I2U1大于、小于或等于U2都有可能17、一个定值电阻当其两端的电压从2V增加到3V，通过该电阻的电流增加了0.2A，那么该电阻的阻值为（）A．5Ω B．10Ω C．15Ω D．无法判断18、(2019·邵阳)如图所示的电路中,电源电压恒定不变,已知R1=3R2,当开关S和S1闭合、S2断开时,电压表和电流表的示数分别为U1和I1;当开关S1断开、S和S2闭合时,电压表和电流表的示数分别为U2和I2,则U1∶U2、I1∶I2分别是( )A.1∶1 4∶3B.1∶2 1∶3C.1∶1 1∶4D.1∶4 1∶1二、填空题（共10道总分30分）19、如图所示电路，电源两端电压不变，且R1<R2，闭合开关S1，断开开关S2，电压表的示数为U；断开开关S1，闭合开关S2，若使电压表的示数仍为U，滑动变阻器的滑片P应向端移动（选填"A"或"B"）。
20、一盏标有"6V 3W"字样的小灯泡，其额定电流是_________接入电压值为12V的电路中，若使灯泡正常发光，则需联一个阻值为Ω的电阻。
21、如图所示，一定值电阻R与最大阻值为40Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P滑到最左端时，电流表的示数为0.3 A；当滑动变阻器的滑片P滑到最右端时，电流表的示数为0.1 A.则定值电阻R＝________Ω，电源的电压U＝_________V.22、下表是小刚研究并联电路中干路电流I与支路电阻R的关系时得出的实验数据，请写出干路电流I与支路电阻R的关系式：I=。
R/Ώ 5 10 15 20 25 30I/A 1.40 0.80 0.60 0.50 0.44 0.4023、科学家有着强烈的好奇心和执着的探究精神，德国物理学家最先通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系I=U/R。
同时为了纪念他作出的杰出贡献，人们将他的名字命名为的单位.24、如图所示，两只电表及导线完好，闭合开关，两只电表示数为零．现用一个完好的电阻替换R2，在闭合开关：①若只有电压表示数不为零，则原来的故障是；②若只有电流表示数不为零，则原来的故障是．25、电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置．(1)其工作原理利用了在材料、横截面积一定时，导体的长度越长，导体电阻就越的规律．(2)以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2，结构可等效为如图所示电路，电源电压不变，当触摸点在竖直方向移动时，若测得R2两端电压增大，则可知R2阻值，触摸点P到屏下端的距离（选填"增大"、"减小"或"不变"）．26、如图所示为分别测量小灯泡L和定值电阻R后得到的I﹣U关系图线．由图可知，随着电压的升高，L的阻值逐渐变，R的阻值为Ω．27、阻值为12 Ω的电灯正常工作时，电压为6 V；若把它接在电压为8 V的电源上使用，需要给它串联一个阻值为__________Ω的电阻，此时电路中的电流是________A。
28、学校实验室有两只分别标有"10Ω1A"和"20Ω1.5A"的定值电阻，一位同学想把它们串联后接在电路中，则电路两端允许加的最大电压应为V，若把它们并联后接入电路，则电路两端允许加的最大电压应为V，此时干路电流为A．三、试验题（共4道总分16分）29、某实验小组利用图甲所示电路进行如下的实验研究。
