导线的认识及连接
导线的分类、导线的连接汇总

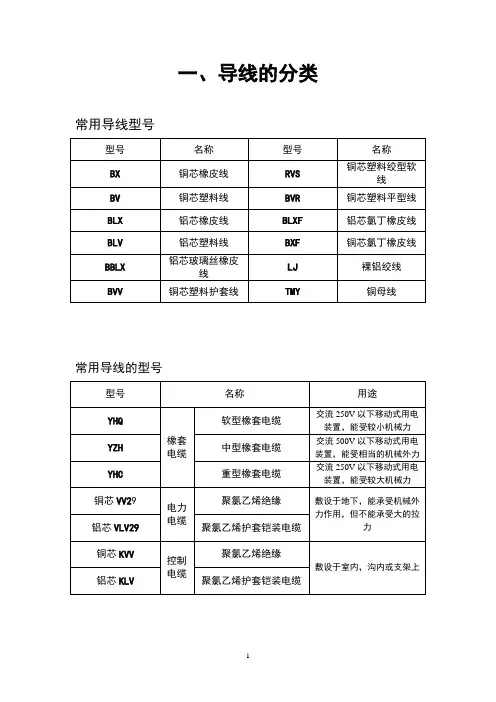

1 一、导线的分类
常用导线型号
型号 名称 型号 名称
BX 铜芯橡皮线 RVS 铜芯塑料绞型软线
BV 铜芯塑料线 BVR 铜芯塑料平型线
BLX 铝芯橡皮线 BLXF 铝芯氯丁橡皮线
BLV 铝芯塑料线 BXF 铜芯氯丁橡皮线
BBLX 铝芯玻璃丝橡皮线 LJ 裸铝绞线
BVV 铜芯塑料护套线 TMY 铜母线
常用导线的型号
型号 名称 用途
YHQ
橡套电缆 软型橡套电缆 交流250V以下移动式用电装置，能受较小机械力
YZH 中型橡套电缆 交流500V以下移动式用电装置，能受相当的机械外力
YHC 重型橡套电缆 交流250V以下移动式用电装置，能受较大机械力
铜芯VV29 电力电缆 聚氯乙烯绝缘 敷设于地下，能承受机械外力作用，但不能承受大的拉力 铝芯VLV29 聚氯乙烯护套铠装电缆
铜芯KVV 控制电缆 聚氯乙烯绝缘
敷设于室内，沟内或支架上
铝芯KLV 聚氯乙烯护套铠装电缆
2
1、国产导线的规格：（单位：平方毫米）
0.3、0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240……
2、常用绝缘电线的载流量选择：
口诀：“10下五，100上二，25、35四、三界;
70、95两倍半，穿管、温度八、九折;
铜线升级算，裸线加一半。”
意思是：当铝导线截面积小于等于10平方毫米以下时，每平方毫米的许用电流约为5A；
当铝导线截面积大于等于100平方毫米时，每平方毫米的许用电流约为2A；
当铝导线截面积大于10平方毫米且小于等于25平方毫米时，每平方毫米的许用电流约为4A；
当铝导线截面积大于等于35平方毫米小于70平方毫米时，每平方毫米的许用电流约为3A；
当铝导线截面积为70平方毫米或95平方毫米时，每平方毫米的许用电流约为2.5A；
导线的连接教案

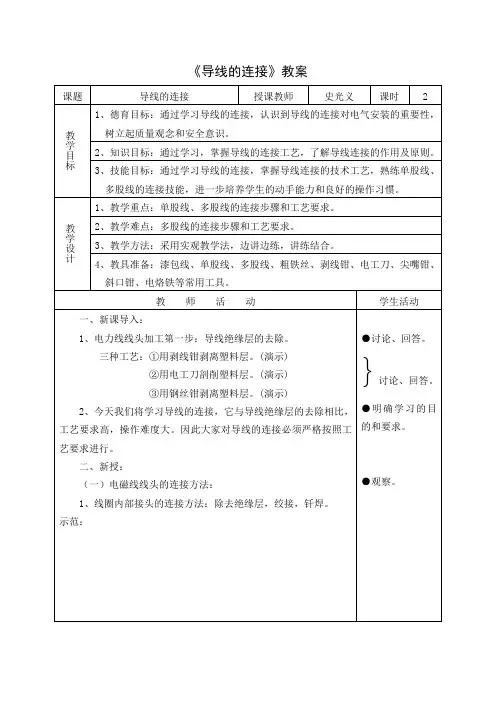

《导线的连接》教案
课题 导线的连接 授课教师 史光义 课时 2
教学目标 1、德育目标：通过学习导线的连接，认识到导线的连接对电气安装的重要性，树立起质量观念和安全意识。
2、知识目标：通过学习，掌握导线的连接工艺，了解导线连接的作用及原则。
3、技能目标：通过学习导线的连接，掌握导线连接的技术工艺，熟练单股线、多股线的连接技能，进一步培养学生的动手能力和良好的操作习惯。
教学设计 1、教学重点：单股线、多股线的连接步骤和工艺要求。
2、教学难点：多股线的连接步骤和工艺要求。
3、教学方法：采用实观教学法，边讲边练，讲练结合。
4、教具准备：漆包线、单股线、多股线、粗铁丝、剥线钳、电工刀、尖嘴钳、斜口钳、电烙铁等常用工具。
教 师 活 动 学生活动
一、新课导入：
1、电力线线头加工第一步：导线绝缘层的去除。
三种工艺：①用剥线钳剥离塑料层。(演示)
②用电工刀剖削塑料层。(演示)
③用钢丝钳剥离塑料层。(演示)
2、今天我们将学习导线的连接，它与导线绝缘层的去除相比，工艺要求高，操作难度大。因此大家对导线的连接必须严格按照工艺要求进行。
二、新授：
（一）电磁线线头的连接方法：
1、线圈内部接头的连接方法：除去绝缘层，绞接，钎焊。
示范：
●讨论、回答。
}讨论、回答。
●明确学习的目的和要求。
●观察。
教 师 活 动 学生活动
2、线圈外部接头的连接方法：
小截面除去绝缘层，绞接，钎焊。
大截面除去绝缘层，气焊或压接。
3、铝芯电磁线的连接方法：
除去绝缘层和氧化层，气焊或压接。
（二）电力线线头的连接方法：
1、单股线芯的直线连接方法：
演示：
工艺要点：绞绕2—3圈然后沿对方线芯紧密并绕6-8圈。
钳平切口毛剌（防漏电）。
（补充演示：线径较粗单股导线的直线连接法。）
2、单股线芯的T字分支连接方法：
演示：
工艺要点：
紧密并绕8-10圈。
钳平切口毛剌（防漏电）。
导线连接教案
《电工技术》教学教案
课题 导线连接 课型 实训
授课班级 授课教师 郑伟
计划课时 授课时间 年 月 日
教学
目的
任务 1. 知识教学：通过学习导线的连接，认识到导线的连接对电气安装的重要影响，树立起质量观念和安全意识。
2. 能力训练：通过学习导线的连接，掌握导线连接的技术工艺，熟练单股线、多股线的连接技能，进一步培养学生的动手能力和良好的操作习惯
3. 情感目标：通过学习，掌握导线的连接工艺，了解导线连接的作用及原则
重点 单股线、多股线的连接步骤和工艺要求
难点
多股线的连接步骤和工艺要求。 关键 采用实观教学法，边讲边练，讲练结合。（二课时连上,第一课时以讲解演示为主,第二课时以学生训练为主。）
教学内容及过程 Ⅰ、组织教学： 检查出勤
Ⅱ 导入新授：
一、新课导入：
1、电力线线头加工第一步：导线绝缘层的去除。
三种工艺：①用剥线钳剥离塑料层。(演示)
②用电工刀剖削塑料层。(演示)
③用剥线钳剥离塑料层。(演示)
2、今天我们将学习导线的连接，它与导线绝缘层的去除相比，工艺要求高，操作难度大。因此大家对导线的连接必须严格按照工艺要求进行。
二、新课教学：
（一）电磁线线头的连接方法：
1、线圈内部接头的连接方法：除去绝缘层，绞接，钎焊。
示范：
2、线圈外部接头的连接方法：
小截面除去绝缘层，绞接，钎焊。
大截面除去绝缘层，气焊或压接。
3、铝芯电磁线的连接方法：
除去绝缘层和氧化层，气焊或压接。
（二）电力线线头的连接方法：
1、单股线芯的直接连接方法：
演示：
工艺要点：
紧密并绕6-8圈。
钳平切口毛剌（防漏电）。
（补充演示：线径较粗单股导线的直接连接法。）
2、单股线芯的T字分支连接方法：
演示：
工艺要点：
紧密并绕8-10圈。
钳平切口毛剌（防漏电）。
不作环绕结需搪锡加固。
3、七股线芯的直接连接方法：
演示：
工艺要点：
除去绝缘层。 教法
导线的连接方式

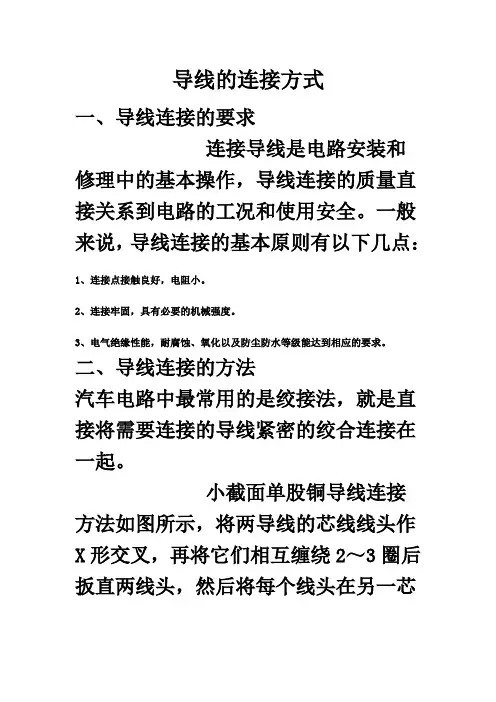

导线的连接方式
一、导线连接的要求
连接导线是电路安装和修理中的基本操作，导线连接的质量直接关系到电路的工况和使用安全。一般来说，导线连接的基本原则有以下几点：
1、连接点接触良好，电阻小。
2、连接牢固，具有必要的机械强度。
3、电气绝缘性能，耐腐蚀、氧化以及防尘防水等级能达到相应的要求。
二、导线连接的方法
汽车电路中最常用的是绞接法，就是直接将需要连接的导线紧密的绞合连接在一起。
小截面单股铜导线连接方法如图所示，将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后，剪去多余线头，将线头处理平整。
大截面单股铜导线连接方法如图所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
不同截面单股铜导线连接方法如图所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
单股铜导线的分支连接。单股铜导线的T字分支连接如图所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
单股铜导线的十字分支连接如图所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。可以将上下支路芯线的线头向一个方向缠绕，也可以向左右两个方向缠绕 。
多股铜导线的直接连接。多股铜导线的直接连接如图所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。接着将两伞状芯线相对着互相插入后捏平芯线，然后将每一边的芯线线头分作3组，先将某一边的第1组线头翘起并紧密缠绕在芯线上，再将第2组线头翘起并紧密缠绕在芯线上，最后将第3组线头翘起并紧密缠绕在芯线上。以同样方法缠绕另一边的线头。
火线零线和地线的认识
布线基础：火线、零线和地线
映电流的方向 大小)相互相差120度。通常我们将每一根这样的导线称为相线(火线),通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫"零线"。叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案.火线又称相线，它与零线共同组成供电回路。在低压电网中用三相四线制输送电力，其中有三根相线一根零线。为了保证用电安全，在用户使用区改为用三相五线制供电，这第五根线就是地线，它的一端是在用户区附近用金属导体深埋于地下，另一端与各用户的地线接点相连，起接地保护的作用。
火线、零线、地线的颜色
按我国现行标准，从线色上分，一般应该是火线-红色，零线-绿色或黄色(也有的是黑色)，地线是黄绿相间。如果是三相插座，左边是零线，中间(上面)是地线，右边是火线
动力用电就是常说的380伏电,多用于工厂.这种电多是三相四线.四线中三根火线,一根零线.火线是指三相四线电网A B C中的任意一相,零线是指三相四线对地无电压有电流的那一根电线, 三根火线经过负载如电动机等用电设备后都经过零线形成回路,设备才能正常工作.零线在发电厂是接地的. 一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。
家用电是指我们常说的220伏电也叫单相电,有两根线,一根火线,一根零线.火线经过负载如灯泡等用电器后经零线形成回路,用电器才能正常工作.这里的零线在发电厂也是接地的.单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。一般情况下红色是火线，蓝色是零线，黑色是地线.
动力电和家用电的零线虽然在发电厂都是接地的,但我们平时说的地线和零线不是一个概念.你看我们家里的三孔电源插座,如果是正规施工,其中一个孔是火线,一个孔是零线,一个孔是地线.这里的地线整座楼汇集后接地.这才是常说的地线.多数家用电器都要求要接地线,就是要和这根地线接在一起.
电工接线实训报告（精选7篇）
电工接线实训报告
电工接线实训报告（精选7篇）
在当下这个社会中，报告有着举足轻重的地位，不同种类的报告具有不同的用途。那么大家知道标准正式的报告格式吗？以下是小编精心整理的电工接线实训报告（精选7篇），仅供参考，大家一起来看看吧。
电工接线实训报告（精选7篇）1
实训目的：
对电子元件及收音机的装机与调试有一定的感性和理性认识，打好了日后学习电子技术课的入门基础。同时获得了收音机的实际生产知识和装配技能，培养了理论联系实际的能力，提高了分析问题和解决问题的能力，增强了独立工作的能力。最主要的是培养了我与其他同学的团队合作、共同探讨、共同前进的精神。具体如下：
1、熟悉手工焊锡的常用工具的使用及其维护与修理。
2、基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程。
3、熟悉印制电路板设计的步骤和方法，熟悉手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物设计并制作印制电路板。
实训设备：
1、三相异步电机一个。
2、空气开关（KM）两个。
3、热继电器（FR）一个，控制开关一个，2、5mm2的铝制导线若干。
4、转换器一个，电烙铁一个，锡丝若干，高温海绵一块，吸锡器一个，镊子一个。
5、收音机零部件若干，钳子一个，偏口钳一个，改锥两个，万用表一个。
实习内容：
7周周一 学习电熔器，交流接触器（KM），热继电器（FR）的构造，工作原理，电路图中的表达方法，控制开关的长闭长开的辨别，线路的工艺连接要求，将元件固定，使用2、5mm2的铝制导线根据电路图进行连线布线，要求导线不能交叉，悬空，将原件合理的连接，使开关能控制三相异步电机能单向运行和启动，要求先连接主线路，再连接辅线路，先接串联线路，再接分支部分，导线连接正确，稳固，达到工艺要求，由于实验为强电实验，必须断电后才能进行连线的操作。
7周周二
今天我们学习了电动机正反转控制电路的安装连接，学习如何正确的连接电路图，连接电路图要遵循“先主后控，先串后并，从上到下，从左到右；上进下出，左近右出。”的原则，同时连接时还要注意横平竖直，角度都为直角，不能有导线交叉。三相异步电机正反转的控制电路的连接，使控制开关能控制三相异步电机的正反转，要求连线达到工艺要求，接通电源，检验开关的实际控制效果，在老师打分后，电工实训结束，开始电子实训，学习生活中安全用电的相关知识，如何防止触电，学习电烙铁的锡焊方法，对漆包线进行造型并进行锡焊，要求将漆包线外表的漆除去才能进行焊接，锡焊焊接牢固，焊点整洁，光亮。
初三物理认识电路
1 认识电路
知识清单
一、电路
1.电路：把电源、用电器、开关用导线连接起来组成的电流的路径称为电路。
2.电路的组成：一个完整的电路包括四个基本电学原件①电源②用电器③开关④导线
①电源：能够提供电能的装置叫电源。它维持电路中有持续的电流。电源有两个极，一个正极，一个负极。在电源的内部不断的使正极聚集较多量的正电荷，负极聚集较多量的负电荷以持续对外供电。常见的电源有：干电池、蓄电池、发电机、锂电池、光电池等。电源在工作时把电能转换成其它形式的能。
②用电器：用电工作的设备叫用电器。用电器在工作时把电能转换成其它形式的能。常见的用电器有：空调、电视机、洗衣机、冰箱等。
③开关：开关用来接通或断开电路，起控制用电器的作用。常见的开关有：拉线开关、拨动开关、闸刀开关等。
④导线：导线将电源、用电器、开关连接起来，形成让电荷移动的通路。常见的导线是金属导线，导线的外壳包一层塑料、橡胶等绝缘材料。
二、电路的三种状态
1.通路：接通的电路叫通路。
2.断路：断开的电路叫断路。即电路中某一处或几处是断开的，电路中没有电流。
3.短路：将导线直接连在电源两端的电路。这样电路中电流过大会烧坏电源，这种情况叫做短路。若用电器两端被一条导线连接起来，这种情况叫局部短路，被短路电器不能正常工作。
三、电路图
画图时如果把电池、电灯等物体原样画出来，既麻烦又不清楚，所以我们常用符号代表它们，这样画出来的就是电路图。
常见电学元件及符号：
画电路图时，应注意以下几点：
①电路元件的符号要用统一规定的，不能自造符号。
②要注意所画符号和实物的对应性，如：符号中开关的状态也应注意与实物一致。
③合理安排电路元件符号，使之均匀分布在电路中，具有对称性。特别要注意：元件的符号一定不能画在电路的拐角处。
④电路图最好呈长方形，有棱有角，导线要横平竖直，力求把电路图画得简洁、美观、大小比例适中。
⑤按电路图连接实物时，开关应该断开，检查无误后，方可闭合进行实验。 2 图1 考点例析
看完秒懂各种输电线路
看完秒懂中国的各种输电线路
各种各样的电线，抬头不见低头见，但你还真不一定认识它们！电压是多少，直流还是交流……
这也不怪大家，实话说，即便是学电的、在电力系统工作的人都不一定认识输电线路……
（这是啥输电线路）
先说说输电杆塔的概念，输电导线是由输电杆塔一段一段撑起来的，高电压等级的用“铁塔”，低电压等级的比如居民区里见的一般用“木头杆”或“水泥杆”，合起来统称“杆塔”。高电压等级的线路需要有更大的安全距离，所以要架得很高，只有铁塔才能有能力负担数十吨的线路，一根电线杆架不了这么高、也没这么大支撑力，所以电线杆都是较低电压等级的。至于多高电压算高，多低算低，这个回头细说。
（皖电东送1000千伏特高压交流线路）
电压等级都是说线电压，ABC三相中任意两相之间的电压。家里用的220伏是相电压，是三相中任意一相对大地的电压。实际家里用电是380伏线电压的（220伏的根号3倍），只是到了楼门口了，才三相分开，比如ABC三相各入一栋楼的三个单元。380伏电压等级在电力系统也叫0.4千伏电压等级，对比下目前的1000千伏特高压输电线路，差2500倍。
我们在旅行沿途看到的一般都是输电铁塔，至于塔型什么的没啥意思就不说了，猫头塔、酒杯塔、门型塔、V字塔都是“象形”的，看样子就知道。输电线路也分直流和交流（DC和AC），直流好认但不是很常见，国内的线路就那么几条，碰上不容易。
±800千伏哈密南—郑州特高压直流输电线路
铁塔是T型的，下面吊着两回输电线路，一边正极，一边负极，至于为啥正极和负极要分这么多股线，咱们等到讲交流线路的分裂导线时再说。仔细看铁塔上面还伸出来了两个小“角”，一边也各一条“细线”，这不是输电用的，而是避雷用的避雷线，也叫地线。
接下来说说我们常见的交流线路。
交流的一回线路有A、B、C三相，输电铁塔最顶端顶着的是避雷线。雷暴多地区或电压等级高的线路是两根避雷线，雷暴不严重或电压等级低的线路可以减少到一根避雷线，这个是从工程实际和省钱的角度选择的，反正大家看到最顶端细细的一或两根线就知道是避雷线了。
认识电路(电路连接)
人一个时间只能做一件事，懂抓重点，才是真正的人才 - 1 - 认识电路（电路连接） 学案
导入
人行有路，车行有路，电的流动也要有路。电路无论多么复杂，都是由一些简单电路组成的。掌握电路图的画法及实物图的连接无疑是认识电路的关键„„
一、知识精要：
1、 组成：
②用电器：定义：用电来工作的设备。
工作时：将电能—→其他形式的能。
③开关：控制电路的通断。
④导线：输送电能
2、三种电路：
①通路：接通的电路。 ②开路：断开的电路。
③短路：定义：电源两端或用电器两端直接用导线连接起来。
特征：电源短路，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。
3、电路图：用规定的符号表示电路连接的图叫做电路图。
画电路图应注意的问题元件位置安排要适当，分布要均匀，元件不要画在拐角处。整个电路图最好呈长方形，有棱有角，导线横平竖直。
4、连接方式：
1、串联电路。
（1）定义：把用电器逐个顺次地连接起来的电路叫串联电路。
（2）电路图：
（3） 电路特点：整个电路没有分叉，电路只有一条通路。
2、并联电路。 分类 ①电源 定义：能够提供电流的装置，或把其他形式的能转化为电能的装置。
作用：在电源的内部不断地聚集正电荷负极聚集负电荷。以持续对外供电
化学电池 干电池
蓄电池 充电时，电能—→化学能
供电时，化学能—→电能
光电池
发电机 机械能→电能 光能→电能
人一个时间只能做一件事，懂抓重点，才是真正的人才 - 2 - （1）定义：把用电器并列地连接起来的电路叫并联电路。
初中物理教育科学九年级上册第三章 认识电路电路的连接
课题：电路的连接
教学目标：
知识与能力目标：1、认识串联电路和并联电路。
2、能根据实物电路画出串并、联电路图。
3、能根据电路图连接简单的串、并联电路。
过程与方法目标：1、在动手连接实物电路过程中培养学生动手实验、实际操作的能力。
2、在探究串并、联电路的结构、开关对电路的控制作用等问题时，培养学生处理、分析信息、归纳、得出结论的能力。
情感、态度与价值观目标：联系生活中的串、并联电路，体会物理知识在生活中的应用和价值。
教学重点：理解串、并联电路的特点。
教学难点：会识别和连接串、并联电路。
教学准备：学生电源（或干电池两节）、灯泡三只、开关三个、导线若干
一、情景展示，新课引入。
生活中五光十色的彩灯，赏心悦目，十分美丽。那么他们是怎样发光的呢？研究问题往往从最简单的开始，请同学们尝试用手中的材料使两个灯泡发光。 二、教学过程
（一）串联和并联。
探究实验一：让两个灯泡发光。
实验器材：两只灯泡，开关、导线若干。
实验要求：能控制灯泡的发光和熄灭，连接方式不限，要画出电路图。
实验注意：连接电路前断开开关；闭合开关时要试触；导线不能直接直接连在电源两极。
收集学生的电路：
学生相互交流自己所画电路图，发现这个电路的连接只有两种方式：
串联电路：电路元件沿着单一路径逐个顺次连接组成的电路。
并联电路：两个或者两个以上的同种或不同种的电路元件并列接在电路两点之间（首首相接，尾尾相连）的电路。并联电路中，没有出现分支的部分叫做干路，各个分支叫做支路。
老师带领分析电路中电流的路径，总结规律。
串联电路中电流只有一条路径，并联电路中电流有多条路径。
探究实验二：串、并联电路中开关对电路的控制作用。
实验器材：学生电源（或干电池两节），开关一个，导线若干。
实验要求：连接串联和并联电路，并改变开关的位置，观察开关处于不同位置时对电路的控制作用。 实验注意：连接电路前断开开关；闭合开关时要试触。
