初中物理串并联电路识别

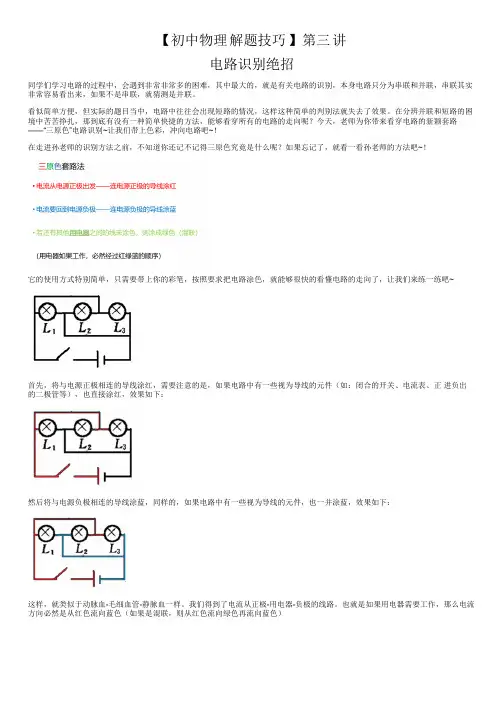

【初中物理解题技巧】第三讲 识别电路)
【初中物理解题技巧】第三讲电路识别绝招同学们学习电路的过程中，会遇到非常非常多的困难，其中最大的，就是有关电路的识别，本身电路只分为串联和并联，串联其实非常容易看出来，如果不是串联，就猜测是并联。
看似简单方便，但实际的题目当中，电路中往往会出现短路的情况，这样这种简单的判别法就失去了效果。
在分辨并联和短路的困境中苦苦挣扎，那到底有没有一种简单快捷的方法，能够看穿所有的电路的走向呢？今天，老师为你带来看穿电路的新颖套路——“三原色”电路识别~让我们带上色彩，冲向电路吧~！在走进孙老师的识别方法之前，不知道你还记不记得三原色究竟是什么呢？如果忘记了，就看一看孙老师的方法吧~！它的使用方式特别简单，只需要带上你的彩笔，按照要求把电路涂色，就能够很快的看懂电路的走向了，让我们来练一练吧~首先，将与电源正极相连的导线涂红，需要注意的是，如果电路中有一些视为导线的元件（如：闭合的开关、电流表、正进负出的二极管等），也直接涂红，效果如下：然后将与电源负极相连的导线涂蓝，同样的，如果电路中有一些视为导线的元件，也一并涂蓝，效果如下：这样，就类似于动脉血-毛细血管-静脉血一样。
我们得到了电流从正极-用电器-负极的线路。
也就是如果用电器需要工作，那么电流方向必然是从红色流向蓝色（如果是混联，则从红色流向绿色再流向蓝色）这样，我们发现三个灯泡都是从红流向蓝色，说明是并联电路，并且电路中的电流流向也可以很轻松的标记出来。
如果某根导线切断（断路），是不是很容易就知道哪个灯泡熄灭呢？或是导线上有电流表，是不是也能很方便的了解它测量的对象是谁呢？我们可以再练一题~第一种情况，S 1 ，S 2 都断开，是串联，非常容易，我们就不多说，如下图：第二种情况，S 1 闭合，S 2 断开，如下图：很明显可以看出，电路中只有L 3 接入电路，而L 1 和L 2 都没有接入电路中（断路）第三种情况，S 1 断开，S 2 闭合，如下图如图所示，根据电流的流向，可以看出电流从电源的正极出发，经过L 1 直接回到了电源负极，没有流过L 2 和L 3 ，因为L 2 和L 3的两端都处于蓝色的线中，这说明L 2 和L 3 被短路了。

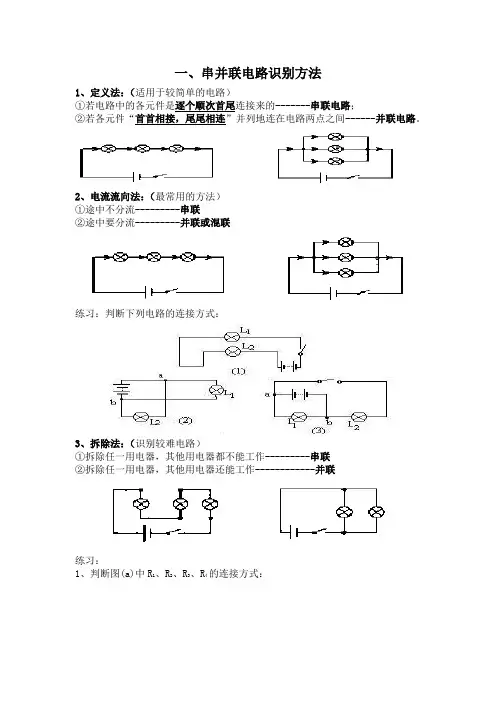

专题一串并联电路的识别习题
一、串并联电路识别方法1、定义法：（适用于较简单的电路）①若电路中的各元件是逐个顺次首尾连接来的-------串联电路；②若各元件“首首相接，尾尾相连”并列地连在电路两点之间------并联电路。
2、电流流向法：（最常用的方法）①途中不分流---------串联②途中要分流---------并联或混联练习：判断下列电路的连接方式：3、拆除法：（识别较难电路）①拆除任一用电器，其他用电器都不能工作---------串联②拆除任一用电器，其他用电器还能工作------------并联练习：1、判断图(a)中R1、R2、R3、R4的连接方式：4、节点法：（识别不规范电路）①所谓“节点法”：就是不论导线有多长，只要中间没有电源、用电器等，则导线两端点均可以看成同一个点，从而找出各用电器两端的公共点，②最大特点：是通过任意拉长和缩短导线达到简化电路的目的。
5、等效电路法：（用于复杂电路）综合上述方法通过移动、拉长、缩短导线，把它画成规则的电路----等效电路练习：1、如图所示，当S1，S2断开时，能亮的灯是______，它们是_______联的。
当S1，S2闭合时，能亮的灯是______，它们是______联的。
当S1闭合、S2断开时，能亮的灯是______。
2．如图2所示的电路图中，属于串联电路的是______，属于并联电路。
二、简单电路设计例题：1、请你设计一个三组抢答器，要求：如论哪组按下开关，裁判员桌上的电铃都会响，而且用红、绿、蓝三种颜色的灯告诉裁判员是哪组按下开关。
2、有一个公司想安装一个来访显示器。
该公司有前后两个大门，为了能区分来访人是在哪个门口，要求：当后门来人闭合开关时，电铃响、电灯亮；当前门来人闭合开关时，电铃响而电灯不亮。
请你设计出这个电路的电路图并画在下列方框中。
3、在居民楼的楼道里，如果在夜间楼道灯总时亮着将造成很大浪费，科研人员利用“光敏”材料制成光控开关，它的作用是天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成声控开关，它的作用是当有人走动发出声音时自动闭合，无人走动时自动断开。

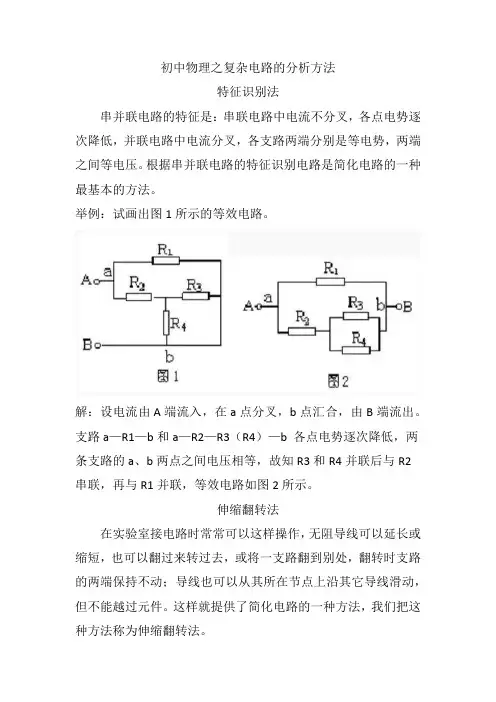

初中物理之复杂电路的分析方法
初中物理之复杂电路的分析方法特征识别法串并联电路的特征是：串联电路中电流不分叉，各点电势逐次降低，并联电路中电流分叉，各支路两端分别是等电势，两端之间等电压。
根据串并联电路的特征识别电路是简化电路的一种最基本的方法。
举例：试画出图1所示的等效电路。
解：设电流由A端流入，在a点分叉，b点汇合，由B端流出。
支路a—R1—b和a—R2—R3（R4）—b 各点电势逐次降低，两条支路的a、b两点之间电压相等，故知R3和R4并联后与R2串联，再与R1并联，等效电路如图2所示。
伸缩翻转法在实验室接电路时常常可以这样操作，无阻导线可以延长或缩短，也可以翻过来转过去，或将一支路翻到别处，翻转时支路的两端保持不动；导线也可以从其所在节点上沿其它导线滑动，但不能越过元件。
这样就提供了简化电路的一种方法，我们把这种方法称为伸缩翻转法。
举例：画出图3的等效电路。
解：先将连接a、c节点的导线缩短，并把连接b、d节点的导线伸长翻转到R3—C—R4 支路外边去，如图4。
再把连接a、c节点的导线缩成一点，把连接b、d节点的导线也缩成一点，并把R5连到节点d的导线伸长线上（图5）。
由此可看出R2、R3与R4并联，再与R1和R5串联，接到电源上。
电流走向法电流是分析电路的核心。
从电源正极出发（无源电路可假设电流由一端流入另一端流出）顺着电流的走向，经各电阻绕外电路巡行一周至电源的负极，凡是电流无分叉地依次流过的电阻均为串联，凡是电流有分叉地分别流过的电阻均为并联。
举例：试画出图6 所示的等效电路。
解：电流从电源正极流出过A点分为三路（AB导线可缩为一点），经外电路巡行一周，由D点流入电源负极。
第一路经R1直达D点，第二路经R2到达C点，第三路经R3也到达C点，显然R2和R3接联在AC两点之间为并联。
二、三路电流同汇于c点经R4到达D点，可知R2、R3并联后与R4串联，再与R1并联，如图7所示。
等电势法在较复杂的电路中往往能找到电势相等的点，把所有电势相等的点归结为一点，或画在一条线段上。

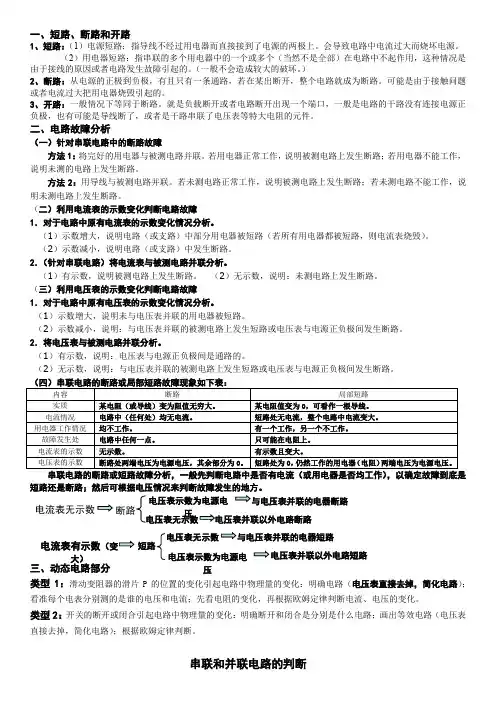

初中物理电路故障分析常见情况(串并联)
一、短路、断路和开路1、短路：（1）电源短路：指导线不经过用电器而直接接到了电源的两极上。
会导致电路中电流过大而烧坏电源。
（2）用电器短路：指串联的多个用电器中的一个或多个（当然不是全部）在电路中不起作用，这种情况是由于接线的原因或者电路发生故障引起的。
（一般不会造成较大的破坏。
）2、断路：从电源的正极到负极，有且只有一条通路，若在某出断开，整个电路就成为断路。
可能是由于接触问题或者电流过大把用电器烧毁引起的。
3、开路：一般情况下等同于断路。
就是负载断开或者电路断开出现一个端口，一般是电路的干路没有连接电源正负极，也有可能是导线断了，或者是干路串联了电压表等特大电阻的元件。
二、电路故障分析（一）针对串联电路中的断路故障方法1：将完好的用电器与被测电路并联。
若用电器正常工作，说明被测电路上发生断路；若用电器不能工作，说明未测的电路上发生断路。
方法2：用导线与被测电路并联。
若未测电路正常工作，说明被测电路上发生断路；若未测电路不能工作，说明未测电路上发生断路。
（二）利用电流表的示数变化判断电路故障1．对于电路中原有电流表的示数变化情况分析。
（1）示数增大，说明电路（或支路）中部分用电器被短路（若所有用电器都被短路，则电流表烧毁）。
（2）示数减小，说明电路（或支路）中发生断路。
2．（针对串联电路）将电流表与被测电路并联分析。
（1）有示数，说明被测电路上发生断路。
（2）无示数，说明：未测电路上发生断路。
（三）利用电压表的示数变化判断电路故障1．对于电路中原有电压表的示数变化情况分析。
（1）示数增大，说明未与电压表并联的用电器被短路。
（2）示数减小，说明：与电压表并联的被测电路上发生短路或电压表与电源正负极间发生断路。
2．将电压表与被测电路并联分析。
（1）有示数，说明：电压表与电源正负极间是通路的。
（2）无示数，说明：与电压表并联的被测电路上发生短路或电压表与电源正负极间发生断路。
（四）串联电路的断路或局部短路故障现象如下表： 内容 断路 局部短路 实质某电阻（或导线）变为阻值无穷大。
初中物理电学,串联与并联电路系统讲解,定义特点区别与识别方法
初中物理电学，串联与并联电路系统讲解，定义特点区别与识别方法一、串联与并联——定义◆串联电路：将电路元器件首尾依次连接起来便形成了串联电路。
串联电路只有一条通路，各个电路元器件之间相互影响，只要有一处非正常工作，则该电路就没有导通，为断路，用电器无法正常工作。
例如装饰用的“满天星”小彩灯便是串联电路在日常生活中的应用。
◆并联电路：将电路元器件并列连接在电路的两点间便组成了并联电路。
并联电路有多条通路，各个支路间电路元器件不互相影响，可以独立工作，当某一支路无法正常工作时，其他支路仍可以正常工作，不受其影响。
例如家庭中的电灯、电风扇、电冰箱、电视机等用电器都是并联在电路中的。
二、串联与并联——特点◆串联电路：1. 由于恒定电流电路中各处电荷是稳定的，因此，单位时间内通过串联电路各部分的电荷量相等，也就是串联电路电流处处相等，即I总=I1=I2=……=In；2. 串联电路总电压等于各用电器电压之和，即U总=U1+U2+U3+……+Un；3. 由电流处处相等、总电压为各用电器电压之和、电阻R=U/I得：串联电路等效电阻等于各电阻之和，即R总=R1+R2+R3+……+Rn；4. 由电流处处相等、总电压为各用电器电压之和、功率P=UI得：串联电路总功率等于各功率之和，即P总=P1+P2+P3+……+Pn。
◆并联电路：1. 并联电路干路电流等于各支路电流之和，即I总=I1+I2+……+In；2. 并联电路中各并联元器件两端电压相等，即U总=U1=U2=U3=……=Un；3. 由各元器件两端电压相等、干路电流等于各支路电流之和、电阻R=U/I得：并联电路等效电阻的倒数等于各电阻的倒数和，即1/R总=1/R1+1/R2+1/R3+……+1/Rn；4. 由各元器件两端电压相等、干路电流等于各支路电流之和、功率P=UI得：并联电路总功率等于各功率之和，即R总=P1+P2+P3+……+Pn。
三、串联和并联——区别1. 串联电路只有一条路径，并联电路有多条路径；2. 串联电路各用电器之间相互影响，并联电路各用电器之间可以独立工作；3. 串联电路中一个开关可以控制所有用电器，并联电路需在干路支路上放置多个开关才可以实现对整个电路的控制；4. 串联电路中有I总=I1=I2=……=In，并联电路中有I总=I1+I2+……+In；5. 串联电路中有U总=U1+U2+U3+……+Un，并联电路中有U总=U1=U2=U3=……=Un；6. 串联电路中有R总=R1+R2+R3+……+Rn，并联电路中有1/R总=1/R1+1/R2+1/R3+……+1/Rn。

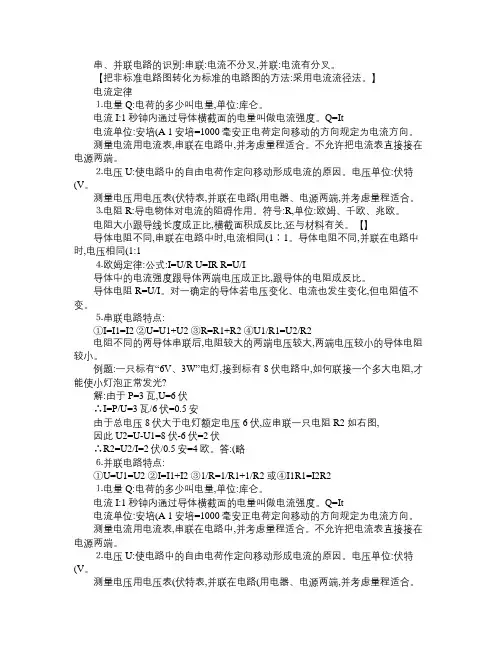

初中物理串并联电路知识总结
串、并联电路的识别:串联:电流不分叉,并联:电流有分叉。
【把非标准电路图转化为标准的电路图的方法:采用电流流径法。
】电流定律⒈电量Q:电荷的多少叫电量,单位:库仑。
电流I:1秒钟内通过导体横截面的电量叫做电流强度。
Q=It电流单位:安培(A 1安培=1000毫安正电荷定向移动的方向规定为电流方向。
测量电流用电流表,串联在电路中,并考虑量程适合。
不允许把电流表直接接在电源两端。
⒉电压U:使电路中的自由电荷作定向移动形成电流的原因。
电压单位:伏特(V。
测量电压用电压表(伏特表,并联在电路(用电器、电源两端,并考虑量程适合。
⒊电阻R:导电物体对电流的阻碍作用。
符号:R,单位:欧姆、千欧、兆欧。
电阻大小跟导线长度成正比,横截面积成反比,还与材料有关。
【】导体电阻不同,串联在电路中时,电流相同(1∶1。
导体电阻不同,并联在电路中时,电压相同(1:1⒋欧姆定律:公式:I=U/R U=IR R=U/I导体中的电流强度跟导体两端电压成正比,跟导体的电阻成反比。
导体电阻R=U/I。
对一确定的导体若电压变化、电流也发生变化,但电阻值不变。
⒌串联电路特点:①I=I1=I2 ②U=U1+U2 ③R=R1+R2 ④U1/R1=U2/R2电阻不同的两导体串联后,电阻较大的两端电压较大,两端电压较小的导体电阻较小。
例题:一只标有“6V、3W”电灯,接到标有8伏电路中,如何联接一个多大电阻,才能使小灯泡正常发光?解:由于P=3瓦,U=6伏∴I=P/U=3瓦/6伏=0.5安由于总电压8伏大于电灯额定电压6伏,应串联一只电阻R2 如右图,因此U2=U-U1=8伏-6伏=2伏∴R2=U2/I=2伏/0.5安=4欧。
答:(略⒍并联电路特点:①U=U1=U2 ②I=I1+I2 ③1/R=1/R1+1/R2 或④I1R1=I2R2⒈电量Q:电荷的多少叫电量,单位:库仑。
电流I:1秒钟内通过导体横截面的电量叫做电流强度。
Q=It电流单位:安培(A 1安培=1000毫安正电荷定向移动的方向规定为电流方向。
初中物理电学第2讲 电路的串并联分析
电流的串、并联分析知识点梳理一、串联和并联1、串联(1)定义：将电学元件按顺序首尾依次连接起来接入电路中的电路。
(2)特点：<1>电流只有一条路径。
<2>电流流过每一个用电器，各个用电器之间相互影响，其中某一个出现故障，则所有用电器均不能正常工作.<3>串联电路中，开关和用电器是串接接法，一个开关可以控制所有用电器。
2、并联(1)定义：电路中两个（或以上）用电器并列（头对头，尾对尾）接入，然后与电源、开关用导线串联起来的电路。
(2)特点：<1>电路中出现不止一条电流路径，所有电流路径中都有相同部分和不同部分。
将所有电流都通过的地方，称为干路；将电流路径不同的地方，称为支路。
<2>干路上的开关控制整个电路的正常工作；支路上的开关分别控制与其串联的用电器。
<3>并联电路中支路部分的各个用电器在工作时互不影响。
3、串联和并联电路的识别方法对于一些一眼看不出的电路中，一般采用“节点法”判断串联还是并联。
节点法：在不规范的电路图中，无论导线多长，只要导线上没有任何东西或者只有开关的情况下，导线的两端，可以看成同一个点，继而达到简化电路的目的。
二、电流的大小1、电荷：符号（Q 或q ） 单位：库仑，简称库,用字母C 表示2、电流(1)定义：单位时间内（1s ）通过导体横截面上电荷量的多少。
(2)表达式： I =tq单位：安培，简称安，用字母A 表示 其他单位：毫安（mA ）、微安（μA ） 1A=103mA=106μA 3、电流的三大效应①热效应 ②磁效应 ③化学效应 4、电流表及其适用方法5、电流表的使用与读数电流表使用注意事项 电流表读数方法：<1>电流表使用前应先进行调零 <1>确定量程：看接线柱接的是哪个 <2>注意电流表的接线柱所对应的量程 <2>确定分度值：分析每小格代表多少 <3>电流表读数时，应估读一位。
物理电流表、电压表测量对象的判断方法
物理电流表、电压表测量对象的判断方法
在初中物理电学学习的内容上有两个重难点：
（1）串并联电路的识别。
（2）电流表、电压表测量对象判断。
下面就关于这个问题介绍几种方法。
电流表、电压表的辨别测量对象方法的核心内容：
电流表测谁电流与谁串联；
电压表测谁电压与谁并联。
1 电流表
上面的方法主要利用的就是电流表与被测对象串联关系，然后运用串联电路的特点简化电路，一处断开处处断开。
重点：就是电流表跟谁串联测谁电流。
2 电压表
短路法：主要利用电压表与被测对象是并联关系，所以运用并联电路的特点，把电压表换成导线，就会造成被测对象短路不能工作，来进行判断。
去电源法：应该注意的是怎么“去电源”，首先不一定只有电源，而是去含电源的一部分电路。
其次去的是电压表两个结点之间含电源的部分电路。
判断电流表、电压表的测量对象的总体指导思想是：电流表跟谁串联测谁电流；电压表是跟谁并联测谁电压。
掌握串并联电路的判断方法及电流表、电压表测量的对象，等于掌握走进了电学的大门。
物理判断串并联电路的方法
识别串、并联电路的基本方法串、并联电路是电路中两种基本的连接方式。
初步识别串、并联电路是学习电路连接和电路计算的基础。
那么，如何判断电路是串联还是并联的？下面介绍几种基本的识别方法:一、电流流向法（这种方法是识别串、并联电路常用的方法)当闭合开关后，让电流从电源的正极出发(在电路图中电流方向用箭头标出)，沿电路向前移动，电路无分叉,即电流只沿一条路径,通过所有元件或用电器到达电源负极，这些用电器即为串联；如果电路出现分支，即电流的路径有两条或两条以上,每条支路上只有一个用电器,则这几个用电器为并联，且可找到“分流点”和“合流点”。
例1 试判断图1、图2中灯的连接方式。
解析：图1中电流从正极流向负极只有一条通路，故甲、乙两灯为串联。
在图2中，电流从电源的正极流向负极有两条路径，A为分流点，B为合流点,故丙、丁两只灯为并联。
二、“节点法”（电路图中几条相交的连接点叫做节点）在不计导线电阻的情况下，在电路中无论导线有多长，只要其间没有电源、用电器等元件，则导线两端点都可看成同一个点，然后结合电流流向法判断电路连接的方式.例2 试判断图3中三只灯的连接方式。
解析：在图3所示的电路中先定节点。
把共线（线中没有用电器）的点用同一符号A、B表示,如图4所示。
从电源正极流向负极的电流在节点A分流到三个灯泡，在节点B汇合后，回到电源负极，画出等效电路图，显然灯是并联在A、B两点之间。
如图5所示，故三只灯的连接方式为并联。
三、断路观法(这种方法是识别较难电路常用的方法)在多个用电器组成的电路中,把其中一个用电器断路（如去掉该用电器)，如果其他用电器不能工作了（如电灯不发光了）则这个电路是串联的.如果其他用电器仍能工作，则这个电路是并联的。
该方法的依据是串联电路各元件间相互影响，相互干扰。
并联电路各元件相互独立，互不影响。
例3 试判断图6中三只灯的连接方式。
解析:如图6所示电路，用“断路观察法”来判断,可以发现具有“断二通一”或“断一通二"的特点，即在中任意断开两个（或一个），其他一个（或两个)能构成通路,如图7所示。
初中并联和串联识别教案
初中并联和串联识别教案一、教学目标：知识与技能：1. 学生能够理解并联和串联电路的基本概念。
2. 学生能够识别并联和串联电路的图示。
3. 学生能够运用串并联电路的特点进行电路设计和分析。
过程与方法：1. 学生通过观察、实验和分析，掌握并联和串联电路的特性。
2. 学生能够运用电路图和实际电路进行验证。
情感态度价值观：1. 学生培养对物理实验的兴趣和好奇心。
2. 学生培养合作精神和观察能力。
二、教学内容：1. 串联电路：电流只有一条路径，各用电器相互影响。
2. 并联电路：电流有多条路径，各用电器互不影响。
三、教学过程：1. 导入：通过生活中的实例，如照明电路、电子设备等，引发学生对电路的兴趣。
2. 探究串联电路：实验一：用电池、灯泡、开关等器材，连接一个串联电路，观察灯泡的亮灭情况。
实验二：改变电路中的电阻，观察电流的变化。
3. 探究并联电路：实验三：用电池、灯泡、开关等器材，连接一个并联电路，观察灯泡的亮灭情况。
实验四：改变电路中的电阻，观察电流的变化。
4. 分析与讨论：学生通过实验现象，总结出串联电路和并联电路的特点。
5. 应用与拓展：学生运用串并联电路的特点，解决实际问题，如设计一个电路，实现多个用电器的控制。
四、教学评价：1. 学生能够正确识别串联和并联电路的图示。
2. 学生能够运用串并联电路的特点，分析实际电路。
3. 学生能够参与实验和讨论，表现出合作精神和观察能力。
五、教学资源：1. 实验器材：电池、灯泡、开关、导线等。
2. 教学图示：串联和并联电路的图示。
3. 教学多媒体：电路实验动画、实际电路图片等。
六、教学建议：1. 注重实验操作的安全性，教师进行示范，引导学生正确操作。
2. 鼓励学生提问和发表见解，培养学生的思维能力。
3. 结合生活实际，让学生感受到物理知识的重要性。
七、教学反思：本节课通过实验和讨论，让学生掌握了串联和并联电路的基本概念和特点。
在教学过程中，要注意引导学生观察实验现象，培养学生的观察能力。
