路由器路由协议基本配置
实验一 路由器路由协议基本配置
一、实验目的：
1）了解路由器的基本配置
2）掌握路由器的静态配置
3）掌握路由器的缺省配置
4）掌握路由器的动态配置
二、实验环境及拓扑结构：
1）Cisco 2620路由器三台；
2）PC机两台；
3）V.35DTE和DCE电缆各两根；
4）控制线两根；
拓扑图如下：
三、实验要求：
Router1:
名字 接口 IP地址
R1 F0/0 10.10.1.254/24
S0（DTE） 10.10.2.1/24
Router2：
名字 接口 IP地址
R2 S0 （DCE） 10.10.2.2/24
S1 10.10.3.1/24
Router3:
名字 接口 IP地址
R3 S0 （DTE） 10.10.3.2/24
F0/0 10.10.4.254/24
四、 实验步骤： （一）配置静态路由
1. R1路由器配置IP地址和IP路由
Router>
Router>enable
Router# config
Router(config)# hostname R1
R1(config)# interface f0/0
R1(config-if)# ip address 10.10.1.254 255.255.255.0
R1(config-if)# no shutdown
R1(config-if)# interface s0
R1(config-if)# ip address 10.10.2.1 255.255.255.0
R1(config-if)# no shutdown
R1(config-if)# exit
R1(config)# ip route 10.10.3.0 255.255.255.0 10.10.2.2
R1(config)# ip route 10.10.4.0 255.255.255.0 10.10.2.2
2. R2路由器配置IP地址和IP路由
Router>
Router>enable
Router# config
Router(config)# hostname R2
R2(config)# interface s0
R2(config-if)# ip address 10.10.2.2 255.255.255.0
R2(config-if)# clock rate 6400
R2(config-if)# no shutdown
R2(config-if)# interface s1
R2(config-if)# ip address 10.10.3.1 255.255.255.0
R2(config-if)# clock rate 6400
R2(config-if)# no shutdown
R2(config-if)# exit
R2(config)# ip route 10.10.1.0 255.255.255.0 10.10.2.1
R2(config)# ip route 10.10.4.0 255.255.255.0 10.10.3.2
3. R3路由器配置IP地址和IP路由
Router>
Router>enable
Router# config
Router(config)# hostname R3
R3(config)# interface f0/0
R3(config-if)# ip address 10.10.4.254 255.255.255.0
R3(config-if)# no shutdown
R3(config-if)# interface s0
R3(config-if)# ip address 10.10.3.2 255.255.255.0
R3(config-if)# no shutdown R3(config-if)# exit
R3(config)# ip route 10.10.1.0 255.255.255.0 10.10.3.1
R3(config)# ip route 10.10.2.0 255.255.255.0 10.10.3.1
4. 检查R1、R2、R3路由器上的接口与路由情况
命令格式为：R？# show ip route
R? # show ip interface
R? # show interface
5. 用“ping”命令测试各网络的连通性？
（二）配置缺省路由
1. 在R1、R3上取消已配置的静态路由，R2保持不变
对于R1：
R1(config)# no ip route 10.10.3.0 255.255.255.0 10.10.2.2
R1(config)# no ip route 10.10.4.0 255.255.255.0 10.10.2.2
R1(config)# exit
R1# show ip route
对于R3：
R3(config)# no ip route 10.10.1.0 255.255.255.0 10.10.3.1
R3(config)# no ip route 10.10.2.0 255.255.255.0 10.10.3.1
R3(config)# exit
R3# show ip route
2. 在R1、R3上配置缺省路由
对于R1：
R1(config)# ip route 0.0.0.0 0.0.0.0 10.10.2.2
对于R3：
R3(config)# ip route 0.0.0.0 0.0.0.0 10.10.3.1
3. 用“ping”命令测试各网络的连通性？
（三）配置动态路由（RIP）
1. 配置路由器R2
对于R2：
R2(config)# no ip route 10.10.1.0 255.255.255.0 10.10.2.1
R2(config)# no ip route 10.10.4.0 255.255.255.0 10.10.3.2
R2(config)# router rip
R2(config-router)# network 10.10.2.0
R2(config-router)# network 10.10.3.0 2. 用“ping”命令测试各网络的连通性？
3.配置路由器R1与R3
对于R1：
R1(config)# no ip route 0.0.0.0 0.0.0.0 10.10.2.2
R1(config)# router rip
R1(config-router)# network 10.10.1.0
R1(config-router)# network 10.10.2.0
对于R3：
R3(config)# no ip route 0.0.0.0 0.0.0.0 10.10.3.1
R3(config)# router rip
R3(config-router)# network 10.10.3.0
R3(config-router)# network 10.10.4.0
4. 用“ping”命令测试各网络的连通性？
实训报告路由器配置
一、实训目的
通过本次实训，掌握路由器的基本配置方法，了解路由器在网络中的作用，提高网络设备的配置与管理能力。
二、实训环境
1. 路由器：华为AR系列路由器一台
2. 交换机：华为S系列交换机一台
3. 网线：直通网线若干
4. 计算机若干
5. 实验室网络环境：模拟企业局域网环境
三、实训内容
1. 路由器基本配置
2. 路由器接口配置
3. 路由协议配置
4. 静态路由配置
5. 动态路由配置
6. 路由策略配置
7. NAT配置
8. 路由器安全配置
四、实训步骤
1. 路由器基本配置
（1）连接路由器与计算机，使用Console线进入路由器配置模式。
（2）配置路由器基本参数，包括主机名、密码等。
（3）配置接口IP地址，确保路由器与交换机之间能够正常通信。
2. 路由器接口配置 （1）查看路由器接口信息，了解接口状态。
（2）配置接口VLAN，实现不同VLAN之间的隔离。
（3）配置接口安全特性，如MAC地址绑定、IP源地址过滤等。
3. 路由协议配置
（1）配置静态路由，实现不同网络之间的互通。
（2）配置动态路由协议，如RIP、OSPF等，实现网络自动路由。
4. 静态路由配置
（1）查看路由表，了解当前网络的路由信息。
（2）配置静态路由，实现特定网络之间的互通。
5. 动态路由配置
（1）配置RIP协议，实现网络自动路由。
（2）配置OSPF协议，实现网络自动路由。
6. 路由策略配置
（1）配置路由策略，实现特定数据包的转发。
（2）配置策略路由，实现不同数据包的转发。
7. NAT配置
（1）配置NAT地址池，实现内部网络访问外部网络。
（2）配置NAT转换，实现内部网络访问外部网络。
8. 路由器安全配置
（1）配置ACL，实现访问控制。
（2）配置IPsec VPN，实现远程访问。
（3）配置端口安全，防止未授权访问。
五、实训结果 通过本次实训，成功配置了路由器的基本参数、接口、路由协议、静态路由、动态路由、路由策略、NAT和路由器安全配置。实现了不同网络之间的互通，满足了网络需求。
路由器配置的实训报告
一、实训背景与目的
随着信息技术的飞速发展，网络技术在各行各业中的应用越来越广泛。为了使学生更好地掌握网络设备配置与管理的基本技能，提高学生的实际操作能力，本次实训旨在通过路由器配置的实训，使学生了解路由器的基本原理、配置方法以及网络故障排除技巧。
二、实训环境与设备
1. 实训环境：
- 操作系统：Windows Server 2012
- 路由器：华为AR2200系列路由器1台
- 交换机：华为S5700系列交换机2台
- 计算机客户端：PC Server 33
2. 实训设备：
- 路由器：华为AR2200-01
- 交换机：华为S5700-02、华为S5700-03
- 计算机客户端：PC Server 33
三、实训内容与步骤
1. 路由器基本配置
（1）登录路由器
使用Console线连接路由器的Console口和计算机的串口，通过PuTTY软件配置路由器。
（2）设置基本参数
- 配置设备名称
- 配置设备IP地址
- 配置管理密码
（3）配置接口参数 - 配置接口描述
- 配置接口IP地址
- 配置接口类型（如：VLAN接口、以太网接口）
2. 路由协议配置
（1）静态路由配置
- 配置目标网络地址
- 配置下一跳路由器IP地址
（2）动态路由协议配置
- 配置OSPF协议
- 配置BGP协议
3. VLAN配置
（1）创建VLAN
- 创建VLAN 10
- 创建VLAN 20
（2）配置VLAN接口
- 将接口0/0/1分配给VLAN 10
- 将接口0/0/2分配给VLAN 20
（3）配置VLAN IF
- 配置VLAN IF 10
- 配置VLAN IF 20
4. 路由器安全配置
（1）配置访问控制列表（ACL）
- 配置入站ACL - 配置出站ACL
（2）配置IP地址过滤
- 配置IP地址过滤规则
- 配置IP地址过滤应用
四、实训总结与收获
通过本次路由器配置实训，我收获颇丰，具体如下：
华为路由器基本配置命令
华为路由器基本配置命令
华为路由器基本配置命令
I. 登录华为路由器
1. 打开浏览器，输入华为路由器的管理地址：，并按下Enter键。
2. 在登录页面中，输入用户名和密码，登录按钮。
II. 网络设置
1. 在菜单栏中选择“网络设置”选项。
2. 在网络设置页面中，配置路由器的IP地址、子网掩码、网关、DHCP等信息。
III. WLAN设置
1. 在菜单栏中选择“WLAN设置”选项。
2. 在WLAN设置页面中，配置无线网络的SSID、加密方式、密码等参数。
IV. DHCP设置
1. 在菜单栏中选择“DHCP设置”选项。 2. 在DHCP设置页面中，配置DHCP服务器的起始IP地址、终止IP地址、租期等参数。
V. 防火墙设置
1. 在菜单栏中选择“防火墙设置”选项。
2. 在防火墙设置页面中，配置入站规则、出站规则、端口转发等防火墙规则。
VI. 路由设置
1. 在菜单栏中选择“路由设置”选项。
2. 在路由设置页面中，配置静态路由、动态路由等路由表信息。
VII. 安全设置
1. 在菜单栏中选择“安全设置”选项。
2. 在安全设置页面中，配置访问控制、端口映射、VPN等安全策略。
附件：
本文档无附件。
法律名词及注释：
1. IP地址：Internet Protocol Address，互联网协议地址的简称，是用于识别和定位计算机设备的数字标识。 2. 子网掩码：Subnet Mask，用于划分IP地址中网络地址和主机地址的一个掩码。
3. 网关：Gateway，是一个网络通信设备，用于连接不同网络之间的数据通信。
4. DHCP：Dynamic Host Configuration Protocol，动态主机配置协议，用于自动分配IP地址和其他网络配置参数。
5. WLAN：Wireless Local Area Network，无线局域网，用于在局域网范围内实现无线数据通信。
OSPF路由协议配置55620
1.实验目的
1. 掌握OSPF协议的基本原理和配置；
2. 熟悉DR的选举原理和配置；
3. 了解多区域OSPF的原理和配置；
4. 尝试根据协议原理设计实验过程；
5. 利用现有的链接完成图示的物理链接
2.实验环境（软件条件、硬件条件等）
3台MSR3040路由器、一台MSR5060路由器、3台S3610交换机、12台pc；
3.实验原理与方法（架构图、流程图等）
【OSPF协议】
OSPF(Open Shortest Path First开放式最短路径优先)[1]是一个内部网关协议
(Interior Gateway Protocol,简称IGP)，用于在单一自治系统(autonomous system,AS)内
决策路由。
OSPF路由协议是一种典型的链路状态（Link-state）的路由协议，一般用于同一个路
由域内。在这里，路由域是指一个自治系统（Autonomous System），即AS，它是指一组通
过统一的路由政策或路由协议互相交换路由信息的网络。在这个AS中，所有的OSPF路由器
都维护一个相同的描述这个AS结构的数据库，该数据库中存放的是路由域中相应链路的状
态信息，OSPF路由器正是通过这个数据库计算出其OSPF路由表的。
作为一种链路状态的路由协议，OSPF将链路状态广播数据包LSA（Link State
Advertisement）传送给在某一区域内的所有路由器，这一点与距离矢量路由协议不同。运
行距离矢量路由协议的路由器是将部分或全部的路由表传递给与其相邻的路由器。
【OSPF邻居关系】
邻接关系建立的4个阶段:
1.邻居发现阶段
2.双向通信阶段：Hello报文都列出了对方的RID，则BC完成.
3.数据库同步阶段：
4.完全邻接阶段: full adjacency
邻居关系的建立和维持都是靠Hello包完成的,在一般的网络类型中,Hello包是每经过
1个HelloInterval发送一次,有1个例外:在NBMA网络中,路由器每经过一个PollInterval
路由配置方法
路由配置方法
一、基本概念
路由配置是指在网络中设置路由器的工作方式和参数，使其能够正确地转发数据包。路由器是连接不同网络的设备，通过路由配置可以实现不同网络之间的通信。
二、静态路由配置
静态路由配置是一种手动配置的方式，管理员需要手动输入目的网络的IP地址和下一跳路由器的IP地址。静态路由配置的优点是简单易懂，适用于小型网络环境。但是缺点是需要管理员手动维护和更新路由表，不适用于网络拓扑结构频繁变化的情况。
三、动态路由配置
动态路由配置是一种自动配置的方式，路由器可以通过路由协议自动学习和更新路由表。常见的动态路由协议有RIP、OSPF和BGP等。动态路由配置的优点是可以自动适应网络拓扑变化，减轻管理员的工作负担。但是缺点是配置复杂，可能会产生路由环路或者黑洞路由的问题。
四、RIP路由配置
RIP（Routing Information Protocol）是一种距离向量路由协议，可以通过路由器之间交换路由信息来学习网络拓扑信息。RIP路由配置需要配置网络地址、默认网关和路由器之间的互联接口等参数。
五、OSPF路由配置
OSPF（Open Shortest Path First）是一种链路状态路由协议，可以通过路由器之间交换链路状态信息来学习网络拓扑信息。OSPF路由配置需要配置区域、区域边界路由器、接口和路由器ID等参数。
六、BGP路由配置
BGP（Border Gateway Protocol）是一种自治系统间的路径选择协议，用于在互联网中交换路由信息。BGP路由配置需要配置自治系统号、对等体路由器和网络地址等参数。
七、路由策略配置
路由策略配置是指在路由器上设置一些策略，用于控制路由器的转发行为。常见的路由策略包括路由过滤、路由聚合、路由重分发和路由映射等。路由策略配置可以根据实际需求灵活地控制路由器的转发行为，提高网络性能和安全性。
八、多路径路由配置
多路径路由配置是指在路由器上配置多个等价的路径，用于实现负载均衡和容错。常见的多路径路由配置方法有等价路径路由、负载分担路由和冗余路径路由等。多路径路由配置可以提高网络的可用性和性能，适用于对可靠性和带宽要求较高的应用场景。

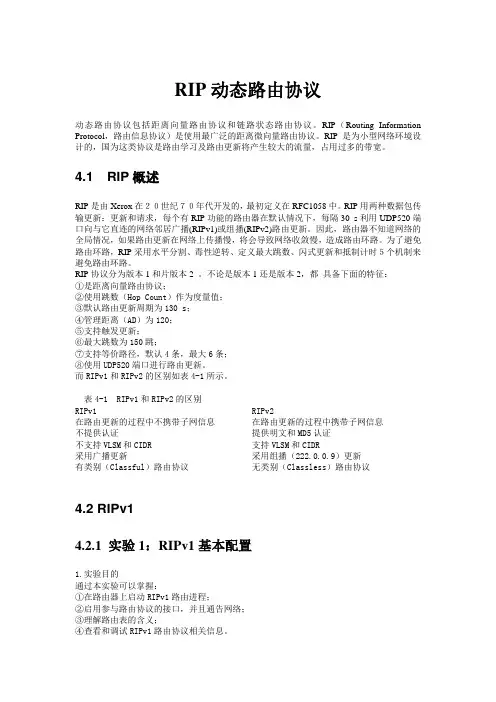

实验1：RIPv1基本配置
