交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。交换机还具备了一些新的功能，如对VLAN(虚拟局域网)的支持、对链路汇聚的支持，甚至有的还具有防火墙的功能。那么h3c交换机如何恢复出厂设置?方法主要有两种。下面本文就以本地配置来说说H3C系列交换机如何恢复出厂设置，希望对大家有所帮助。
方法/步骤
第一步：建立本地配置环境，将笔记本电脑或台式电脑的串口通过专用配置电缆与交换机的Console口连接。
第二步：在笔记本电脑机上运行终端仿真程序，(系统可以是Windows 2000或Windows XP)，这里以Windows XP为例。
输入连接名称，确定。
这里要选择笔记本电脑的COM1端口，确定。
配置终端通信参数为：波特率为9600bit/s、8位数据位、1位停止位、无校验和无流控，确定。
配置好终端后，会显示超级终端界面。
在超级终端界面中，点击“属性”工具按钮。
建议选中“Windows 键”单选项、终端仿真选择为VT100，确定。
第三步：交换机上电，超级终端上会显示设备自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符 “”。
第四步：输入命令“reset saved-configuration” ,会提示是否擦除配置文件，按“Y”。
第五步：再输入命令“reboot” ,会提示是否重启设备，按“Y”。 交换机重启后，就恢复到出厂设置了!
补充：交换机基本使用方法
作为基本核心交换机使用，连接多个有线设备使用：网络结构如下图，基本连接参考上面的【方法/步骤1：基本连接方式 】
作为网络隔离使用：对于一些功能好的交换机，可以通过模式选择开关选择网络隔离模式，实现网络隔离的作用，可以只允许普通端口和UPlink端口通讯，普通端口之间是相互隔离不可以通讯的
除了作为核心交换机(中心交换机)使用，还可以作为扩展交换机(接入交换机)来扩展网络
放在路由器上方，扩展网络供应商的网络线路(用于一条线路多个IP的网络)，连接之后不同的路由器用不同的IP连接至公网
相关阅读：交换机硬件故障常见问题
电源故障：
由于外部供电不稳定，或者电源线路老化或者雷击等原因导致电源损坏或者风扇停止，从而不能正常工作。
由于电源缘故而导致机内其他部件损坏的事情也经常发生。
如果面板上的POWER指示灯是绿色的，就表示是正常的;如果该指示灯灭了，则说明交换机没有正常供电。
这类问题很容易发现，也很容易解决，同时也是最容易预防的。
针对这类故障，首先应该做好外部电源的供应工作，一般通过引入独立的电力线来提供独立的电源，并添加稳压器来避免瞬间高压或低压现象。
如果条件允许，可以添加UPS(不间断电源)来保证交换机的正常供电，有的UPS提供稳压功能，而有的没有，选择时要注意。
在机房内设置专业的避雷措施，来避免雷电对交换机的伤害。现在有很多做避雷工程的专业公司，实施网络布线时可以考虑。
h3c交换机恢复出厂设置
H3C交换机配置详解
[S3600]H3C交换机配置详解
本文来源于网络，感觉比较全面，给大家分享；
一.用户配置:
system-view
[H3C]super password H3C 设置用户分级密码
[H3C]undo super password 删除用户分级密码
[H3C]localuser bigheap 123456 1 Web网管用户设置,1（缺省）为管理级用户,缺省admin,admin
[H3C]undo localuser bigheap 删除Web网管用户
[H3C]user-interface aux 0 只支持0
[H3C-Aux]idle-timeout 2 50 设置超时为2分50秒,若为0则表示不超时,默认为5分钟
[H3C-Aux]undo idle-timeout 恢复默认值
[H3C]user-interface vty 0 只支持0和1
[H3C-vty]idle-timeout 2 50 设置超时为2分50秒,若为0则表示不超时,默认为5分钟
[H3C-vty]undo idle-timeout 恢复默认值
[H3C-vty]set authentication password 123456 设置telnet密码,必须设置
[H3C-vty]undo set authentication password 取消密码
[H3C]display users 显示用户
[H3C]display user-interface 显示用户界面状态
二.系统IP配置:
[H3C]vlan 20
[H3C]management-vlan 20
[H3C]interface vlan-interface 20 创建并进入管理VLAN
[H3C]undo interface vlan-interface 20 删除管理VLAN接口
[H3C-Vlan-interface20]ip address 192.168.1.2 255.255.255.0 配置管理VLAN接口静态IP地址(缺省为192.168.0.234)
h3c交换机备份与恢复xmoded恢复
h3c交换机备份与恢复xmoded恢复
⼀、使⽤TFTP⽅式（略）
⼆、使⽤FTP⽅式
步骤1、在PC机“开始菜单”的“运⾏”栏中键⼊“cmd”，进⼊DOS界⾯，保证PC机可以PING通设备。
步骤2、在交换机上启动FTP服务器，并配置从PC机上FTP登陆时的⽤户名和密码[H3C]ftp server enable /启动FTP服务/
% FTP server has been started
[H3C]local-user guest /增加⼀个本地⽤户，⽤户名为guest/
New local user added.
[H3C-luser-ftp]password simple ftp /配置⽤户名为guest的密码为ftp/
[H3C-luser-ftp]service-type ftp ftp-directory flash:/
/指定此⽤户的服务类型为ftp,且ftp后的上传下载⽬录为flash下/
步骤3、在PC机“开始菜单”的“运⾏”栏中键⼊“cmd”，进⼊DOS界⾯
（1）获取配置⽂件C:\>ftp 10.10.0.254
Connected to 10.10.0.254.
220 FTP service ready.
User (10.10.0.254:(none)): guest
331 Password required for guest.
Password:
230 User logged in.
ftp> dir
200 Port command okay.
150 Opening ASCII mode data connection for *.
-rwxrwxrwx 1 noone nogroup 5287115 Oct 31 2006 s5500si-cmw5
-rwxrwxrwx 1 noone nogroup 2254 May 05 04:05 config.cfg
226 Transfer complete.
H3C交换机配置详解 2
H3C交换机配置详解
1 .
[S3600]H3C 交换机配置详解
本文本源于网络，感觉比较全面，给大家分享；
一.用户配置:
system-view
[H3C]superpasswordH3C 设置用户分级密码
[H3C]undosuperpassword 删除用户分级密码
[H3C]localuserbigheap1234561Web网管用户设置,1（缺省）为管理级用户 ,缺省admin,admin
[H3C]undolocaluserbigheap删除Web网管用户
[H3C]user-interfaceaux0 只支持0
[H3C-Aux]idle-timeout250 设置超时为2 分50秒,若为0则表示不超时,默认为5分钟
[H3C-Aux]undoidle-timeout 恢复默认值
[H3C]user-interfacevty0只支持0和1
[H3C-vty]idle-timeout250 设置超时为2分50秒,若为0则表示不超时,默认为5分钟
[H3C-vty]undoidle-timeout 恢复默认值
[H3C-vty]setauthenticationpassword123456 设置telnet密码,必定设置
[H3C-vty]undosetauthenticationpassword 取消密码
[H3C]displayusers显示用户
[H3C]displayuser-interface 显示用户界面状态 H3C交换机配置详解
2
二.系统IP配置:
[H3C]vlan20
[H3C]management-vlan20
[H3C]interfacevlan-interface20 创办并进入管理 VLAN
[H3C]undointerfacevlan-interface20 删除管理 VLAN 接口
[H3C-Vlan-interface20]ipaddress 配置管理VLAN接口静态IP地址
H3C交换机配置.pdf
1 1、win7通过超级终端进入H3C交换机，端口设置需要修改 2、输入sys进入配置模式
2 3、进入24端口（在输入命令时按Tab键会智能补全命令） [H3C]interface GigabitEthernet 1/0/24 4、设置24端口为trunk口 [H3C- GigabitEthernet 1/0/24]port link-type trunk [H3C- GigabitEthernet 1/0/24]port trunk permit vlan all [H3C- GigabitEthernet 1/0/24]quit
3 5、进入端口1，设置端口1为vlan101 [H3C]interface GigabitEthernet 1/0/1 [H3C- GigabitEthernet 1/0/1]port access vlan 101 [H3C- GigabitEthernet 1/0/1]quit 6、进入端口2，设置端口2为vlan102 [H3C]interface GigabitEthernet 1/0/2 [H3C- GigabitEthernet 1/0/1]port access vlan 102 [H3C- GigabitEthernet 1/0/1]quit
4 7、进入端口3，设置端口3为vlan103 [H3C]interface GigabitEthernet 1/0/3 [H3C- GigabitEthernet 1/0/1]port access vlan 103 [H3C- GigabitEthernet 1/0/1]quit 8、进入端口4，设置端口4为vlan104 [H3C]interface GigabitEthernet 1/0/4 [H3C- GigabitEthernet 1/0/1]port access vlan 104 [H3C- GigabitEthernet 1/0/1]quit
三层交换机 H3C交换机配置(三层交换机配置流程)
For personal use only in study and research;
not for commercial use
For personal use only in study and research;
not for commercial use
H3C交换机配置案例
网络拓扑图
【 交 换 网 络 配 置 流 程 】
--------------------------------------------------------------------------------------- 交换机S3100
交换机S5100 交换机S5600 Vlan 1 – 管理
192.168.1.4/24
Vlan 3－IT
P1-P16
Vlan4－维护
P17-P23
Vlan 1
192.168.1.2/24
Vlan 3
Vlan4 Vlan 1
192.168.1.1/24
Vlan 3
172.16.2.1/24
Vlan4
172.16.4.1/24
Vlan 2
172.16.1.254\24 Port 24
trunk
Port 13
trunk Port 16
trunk Port 1
trunk 管理终端
服务器 P2-P20
172.16.1.1\24 P21-P24
汇聚层交换机 1．恢复到出厂设置－>
2.连接Trunk端口，设置Vlan1（管理Vlan）的IP地址，确保交换机互联互通－>
3.开启所有交换机的Telnet服务－>
4.从下至上依次配置Vlan，在三层交换机上配置Vlan接口地址（本Vlan的网关）－>
5.在三层交换机上配置服务器Vlan－>
6.在三层交换机上配置到汇聚层交换机的端口。
---------------------------------------------------------------------------------------
通过Console口本地恢复H3C交换机系统
-
.

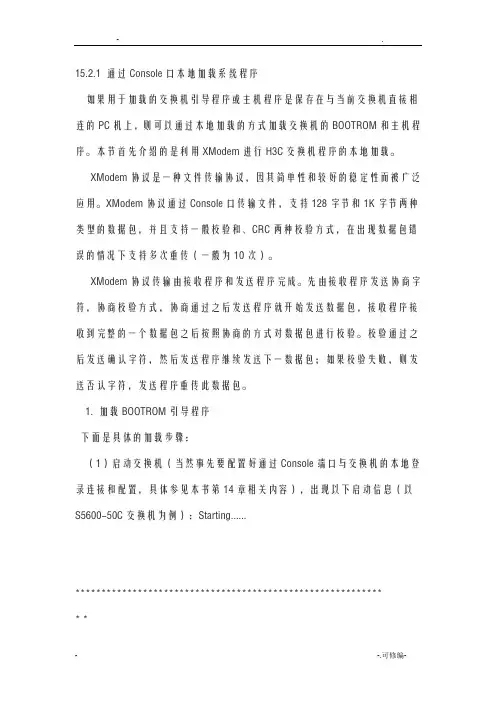

- -.可修编- 15.2.1 通过Console口本地加载系统程序
如果用于加载的交换机引导程序或主机程序是保存在与当前交换机直接相连的PC机上，则可以通过本地加载的方式加载交换机的BOOTROM和主机程序。本节首先介绍的是利用XModem进行H3C交换机程序的本地加载。
XModem协议是一种文件传输协议，因其简单性和较好的稳定性而被广泛应用。XModem协议通过Console口传输文件，支持128字节和1K字节两种类型的数据包，并且支持一般校验和、CRC两种校验方式，在出现数据包错误的情况下支持多次重传（一般为10次）。
XModem协议传输由接收程序和发送程序完成。先由接收程序发送协商字符，协商校验方式，协商通过之后发送程序就开始发送数据包，接收程序接收到完整的一个数据包之后按照协商的方式对数据包进行校验。校验通过之后发送确认字符，然后发送程序继续发送下一数据包；如果校验失败，则发送否认字符，发送程序重传此数据包。
1. 加载BOOTROM引导程序
下面是具体的加载步骤：
（1）启动交换机（当然事先要配置好通过Console端口与交换机的本地登录连接和配置，具体参见本书第14章相关内容），出现以下启动信息（以S5600-50C交换机为例）：Starting......
***********************************************************
* * -
h3c交换机清空配置命令
h3c交换机清空配置命令
H3C CAS云计算管理平台融合了华三通信在⽹络安全领域的积累，通过对IEEE 802.1Qbg(EVB)标准的⽀持，为虚拟机在安全、可视、可监管
的环境下运⾏奠定了基础。下⾯是店铺收集的h3c交换机清空配置命令，希望⼤家认真阅读!
⼀.⽤户配置:
system-view
[H3C]super password H3C 设置⽤户分级密码
[H3C]undo super password 删除⽤户分级密码
[H3C]localuser bigheap 123456 1 Web⽹管⽤户设置,1(缺省)为管理级⽤户,缺省admin,admin
[H3C]undo localuser bigheap 删除Web⽹管⽤户
[H3C]user-interface aux 0 只⽀持0
[H3C-Aux]idle-timeout 2 50 设置超时为2分50秒,若为0则表⽰不超时,默认为5分钟
[H3C-Aux]undo idle-timeout 恢复默认值
[H3C]user-interface vty 0 只⽀持0和1
[H3C-vty]idle-timeout 2 50 设置超时为2分50秒,若为0则表⽰不超时,默认为5分钟
[H3C-vty]undo idle-timeout 恢复默认值
[H3C-vty]set authentication password 123456 设置telnet密码,必须设置
[H3C-vty]undo set authentication password 取消密码
[H3C]display users 显⽰⽤户
[H3C]display user-interface 显⽰⽤户界⾯状态
⼆.系统IP配置:
[H3C]vlan 20
[H3C]management-vlan 20
[H3C]interface vlan-interface 20 创建并进⼊管理VLAN
H3C交换机常用配置命令
H3C交换机常用配置命令
一、用户配置
system-view
[H3C]super password H3C 设置用户分级密码
[H3C]undo super password 删除用户分级密码
[H3C]localuser bigheap 123456 1 Web网管用户设置,1〔缺省〕为管理级用户,缺省admin,admin
[H3C]undo localuser bigheap 删除Web网管用户
[H3C]user-interface aux 0 只支持0
[H3C-Aux]idle-timeout 2 50 设置超时为2分50秒,假设为0那么表示不超时,默认为5分钟
[H3C-Aux]undo idle-timeout 恢复默认值
[H3C]user-interface vty 0 只支持0和1
[H3C-vty]idle-timeout 2 50 设置超时为2分50秒,假设为0那么表示不超时,默认为5分钟
[H3C-vty]undo idle-timeout 恢复默认值
[H3C-vty]set authentication password 123456 设置telnet密码,必须设置
[H3C-vty]undo set authentication password 取消密码
[H3C]display users 显示用户
[H3C]display user-interface 显示用户界面状态
二、系统IP设置 [H3C]vlan 20
[H3C]management-vlan 20
[H3C]interface vlan-interface 20 创立并进入管理VLAN
[H3C]undo interface vlan-interface 20 删除管理VLAN接口
[H3C-Vlan-interface20]ip address 192.168.1.2 255.255.255.0 配置管理VLAN接口静态IP地址(缺省为192.168.0.234)
H3CS3100交换机系统文件丢失还原
本版本是 生产 版本,目标文件包内的文件列表如下：可以去H3C 官网下载 /
Bom编码 产品类型 BIN文件 WEB文件 IMG文件
（烧片生产） 出厂配置文件 Bootrom文件
0502A30A E126A S31EI_E-CMW310-R2211P07.bin H3C-http3.1.9-0019.web E126A-CMW310-R2211P07.img config.def S31EI_E-612.btm
注意：bin文件的内部版本号为V200R001B63D007SP01。
文件使用详细说明：
1．非在线升级方式(生产/用服)
1) 进入bootrom菜单，先升级btm文件，重启后下载bin文件，并将bin文件指定main属性；
2) 下载web文件(.web)和出厂配置文件(.def)，并将web文件指定main属性。
3）使用软件 tftpd32.450 服务器ip和客户IP不能重叠，可以使用
2. 在线升级方式(用服)
进入应用程序界面，下载bin文件，然后使用两台计算机也可以使用一台计算机来下载。
下载完成后按照系统菜单提示将两个文件分别设置为主文件 *.bin *.web
boot命令设置下次启动的应用程序文件为刚下载的bin文件；
3．ICT加载、烧片(生产)
用img文件即可；
4．导入文件时没有显示后缀的文件在导入时必须输入文件后缀。 FTP 应用
第一步：交换机选择一个用于下载的以太网口，交换机通过该接口与下载文件所在微机相连（需
要知道该微机的 IP 地址），同时交换机通过配置口外接一台微机（此微机与下载文件所在微机可
以是同一台）。
第二步：在与以太网口相连的微机上运行 FTP Server 程序，并指定升级程序的文件路径。
第三步：在与配置口相连的微机上运行终端仿真程序，启动交换机，进入 BOOT 菜单。
H3C交换机配置详解 3
.
,. [S3600]H3C交换机配置详解
本文来源于网络，感觉比较全面，给大家分享；
一.用户配置:
system-view
[H3C]super password H3C 设置用户分级密码
[H3C]undo super password 删除用户分级密码
[H3C]localuser bigheap 123456 1 Web网管用户设置,1（缺省）为管理级用户,缺省admin,admin
[H3C]undo localuser bigheap 删除Web网管用户
[H3C]user-interface aux 0 只支持0
[H3C-Aux]idle-timeout 2 50 设置超时为2分50秒,若为0则表示不超时,默认为5分钟
[H3C-Aux]undo idle-timeout 恢复默认值
[H3C]user-interface vty 0 只支持0和1
[H3C-vty]idle-timeout 2 50 设置超时为2分50秒,若为0则表示不超时,默认为5分钟
[H3C-vty]undo idle-timeout 恢复默认值
[H3C-vty]set authentication password 123456 设置telnet密码,必须设置
[H3C-vty]undo set authentication password 取消密码
[H3C]display users 显示用户
[H3C]display user-interface 显示用户界面状态
二.系统IP配置:
[H3C]vlan 20
[H3C]management-vlan 20
[H3C]interface vlan-interface 20 创建并进入管理VLAN
[H3C]undo interface vlan-interface 20 删除管理VLAN接口
[H3C-Vlan-interface20]ip address 192.168.1.2 255.255.255.0 配置管理VLAN接口静态IP地址(缺省为192.168.0.234)
