两个或多个开关控制一盏灯的电器接线图(2种方式)

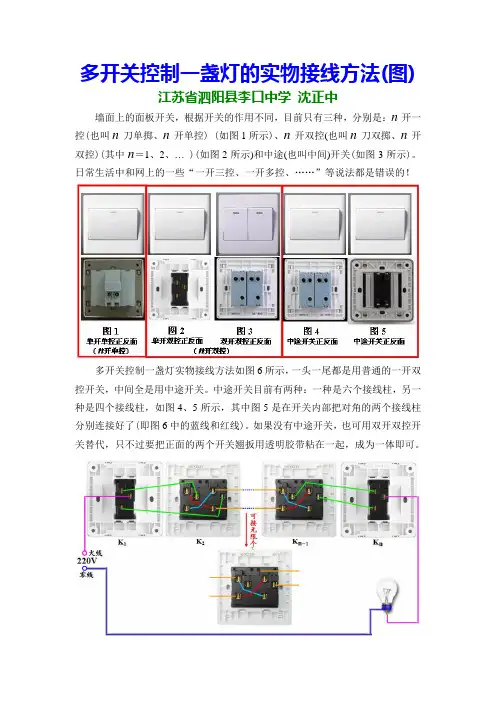

多开关控制一盏灯的实物接线方法(图)
多开关控制一盏灯的实物接线方法(图) 江苏省泗阳县李口中学沈正中
墙面上的面板开关，根据开关的作用不同，目前只有三种，分别是：n开一控(也叫n刀单掷、n开单控) (如图1所示)、n开双控(也叫n刀双掷、n开双控)(其中n＝1、2、… )(如图2所示)和中途(也叫中间)开关(如图3所示)。
日常生活中和网上的一些“一开三控、一开多控、……”等说法都是错误的！
多开关控制一盏灯实物接线方法如图6所示，一头一尾都是用普通的一开双控开关，中间全是用中途开关。
中途开关目前有两种：一种是六个接线柱，另一种是四个接线柱，如图4、5所示，其中图5是在开关内部把对角的两个接线柱分别连接好了(即图6中的蓝线和红线)。
如果没有中途开关，也可用双开双控开关替代，只不过要把正面的两个开关翘扳用透明胶带粘在一起，成为一体即可。
双开电灯开关怎么接线
双开电灯开关怎么接线
双开电灯开关怎么接线
开关能随时控制电灯、电脑、电视和空调等的开关，只需轻轻一按就能大大的方便我们的生活，是我们日常生活的好助手。
有时候电灯单控会让我们使用起来有点不方便，那么可以做到电灯双控吗？
电灯双控开关是什么
电灯双控开关就是一个开关同时带常开和常闭两个触点（即为一对）。
通常用两个双控开关可以控制一个灯或其它电器，意思就是我们可以有两个开关来控制灯具等电器的开关，比如在下楼时打开开关而到楼上后关闭开关。
如果是采取传统的开关的话想要把灯关上，那么我们就要跑下楼去关，采用双控开关就可以避免这个麻烦。
双开单控是指一个开关面板上有2个开关，每个开关只有开或关控制一盏灯。
双联单控开关，一般用于一个房间里面有两组灯源的情况下。
“双联单控”指：一个面板上有两个单控的按钮，而且这两个按钮都是单向控制灯具的开关的，即：只能在固定的一个地方控制灯具的开灭，不同于用于楼梯间处用的双向控制开关，可以在下面开，到上面关。
1，“双联单控”指：一个面板上有两个单控的按钮，而且这两个按钮都是单向控制灯具的开关的，即：只能在固定的一个地方控制灯具的开灭，不同于用于楼梯间处用的双向控制开关，可以在下面开，到上面关。
2“联”指的是同一个开关面板上有几个开关按钮，“控”指的是其中开关按钮的控制方式，一般分为：“单控”和“双控”两种。
双控开关接线图如下：
第一步：先连接图中双控开关的红色线路。
如下图所示：
第二步：然后连接图中双控开关的绿色线路。
如下图所示：。
两地控制一盏灯电路图详解
两地控制一盏灯电路图详解两地掌握电灯，在越来越注意生活质量的今日，由于其成本低、安装简洁、购买便利等特点，几乎成了当今卧房电灯掌握方式的不二之选。
两地掌握，有别于单控和多控，即只有2个开关掌握电灯，由于其开关不同，因此熟悉清晰这一点是非常关键的。
有关多控开关的安装方法，请戳装修时的一小步，生活质量的一大步：电灯多地掌握的安装方法购买开关——全部开关的正面都一样，区分在于背板，以单开（正面只有一个键）为例▼双控开关的背板有三个接线柱，下面是双控开关与单控开关的区分▼下面是双控开关与多控开关的区分▼在双控开关的三个接线柱中，L（有些品牌的标注是COM）是进线，L1与L2分别为两个出线，其内部结构如图▼熟悉到这种开关后，我们就可以自行到电料市场购买了。
价格方面，杂牌子的一般在几元钱一个，德力西等品牌价格稍高，但也基本都在十元左右。
进口品牌和公牛稍贵，但也都在十几元。
当然这东西没有上限，我说的只是品牌里大多数系列产品的售价。
布线——电灯电线一般使用1.5平方（毫米）或2.5平方，当然有些人情愿把家庭用线全部换成4方的，也无所谓。
我们假设要从A，B两地掌握电灯：布线时，需要从配电箱内引出一根零线和一根火线，火线直接通往A 地接线盒；零线先通向电灯接线盒，然后再从电灯接线盒内接一根线连接到B地接线盒内；最终，取两根线，连接A,B两地接线盒。
如此一来，A接线盒内就有了3根待接的电线，分别为通向配电箱的火线1根，通向B地接线盒的1根；B地接线盒内有3根待接的电线，分别为通向A地接线盒的2根，通向电灯接线盒的1根；电灯接线盒内有2根待接的电线，分别为通向配电箱的1根和通向B地接线盒的1根。
所用线色如下图▼接线——A地接线时，双控开关上的L接线柱连接上图中红色的线，L1与L2接线柱连接上图中绿色的线；B地接线时，双控开关上的L接线柱连接通向电灯接线盒的那根绿色线，L1与L2接线柱连接通向A地的两根线；电灯接线盒内的线不需要连接，安装电灯时再接。

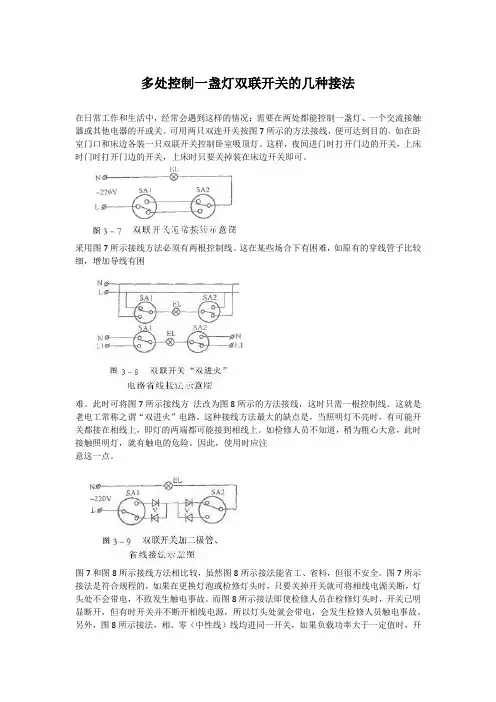

多处控制一盏灯双联开关的几种接法
多处控制一盏灯双联开关的几种接法在日常工作和生活中，经常会遇到这样的情况：需要在两处都能控制一盏灯、一个交流接触器或其他电器的开或关。
可用两只双连开关按图7所示的方法接线，便可达到目的。
如在卧室门口和床边各装一只双联开关控制卧室吸顶灯。
这样，夜间进门时打开门边的开关，上床时门时打开门边的开关，上床时只要关掉装在床边开关即可。
采用图7所示接线方法必须有两根控制线。
这在某些场合下有困难，如原有的穿线管子比较细，增加导线有困难。
此时可将图7所示接线方法改为图8所示的方法接线，这时只需一根控制线。
这就是老电工常称之谓“双进火”电路。
这种接线方法最大的缺点是，当照明灯不亮时，有可能开关都接在相线上，即灯的两端都可能接到相线上。
如检修人员不知道，稍为粗心大意，此时接触照明灯，就有触电的危险。
因此，使用时应注意这一点。
图7和图8所示接线方法相比较，虽然图8所示接法能省工、省料，但很不安全。
图7所示接法是符合规程的，如果在更换灯泡或检修灯头时，只要关掉开关就可将相线电源关断，灯头处不会带电，不致发生触电事故。
而图8所示接法即使检修人员在检修灯头时，开关已明显断开，但有时开关并不断开相线电源，所以灯头处就会带电，会发生检修人员触电事故。
另外，图8所示接法，相、零（中性线）线均进同一开关，如果负载功率大于一定值时，开关动作会产生电弧而使相零短路如图9所示，节省一根控制导线的两地控制开关接法。
当两个地点之间距离较远时，耗用的导线就要很多，按图9所示的方法接上4只二极管，就可节省两个双联开零短路。
关之间的一根导线。
二级管耐压要大于400V，正向电流大于负载电流即可。
采用图9所示方法接线，电灯要比额定功率时稍暗，但耗电量却减少了一半，同时灯泡的寿命也大大延长，很适合楼梯、走廊使用。
当控制地点超过两个时，可在两个双联开关中间加装双刀双掷开关，如图10所示是3个控制地点的接线方法。
如果需要在4个地点控制，再增加一个双刀双掷开关，如图11所示。
教科版九年级上册物理 第三章 认识电路 电路的连接
九年级物理（JK） 教学课件
3.电路的连接
导入新课
讲授新课
课堂小结
随堂训练
导入新课
观察与思考
在实际电路中，用电器常常不止一个，
用电器之间的连接方式也不尽相同，请同学
们比较一下下面两种连接方式各有什么特点？
导入新课
认知与了解
学习目标
1.知道串联电路和并联电路连接的特点 。（重点） 2.能区分串、并联电路，会连接简单的串联和并 联电路 。（重点） 3.知道组合电路和集成电路。
电流路径有两条或以上 干路和支路开关控制作用不同 各支路用电器的工作互不影响
组合电路和集成电路
随堂训练
1.马路上的路灯总是一起亮，一起灭。如果 它们其中一盏灯的灯丝断了，其他灯仍能正 常发光。根据这些现象判断路灯是（ B ） A.串联的 B.并联的 C.可能是串联的，也可能是并联的 D.不能确定是何种连接方式
两个小灯泡并联
讲授新课
②并联电路连接要点：
实物图：
电路图：
干路
S
L1
S
S1
S2
L1
S1
S2
L2
支路
L2
在并联电路中，电流从电源的正极出发，途
中出现分支（支路），最后都回到电源的负极。
讲授新课
③并联电路的特点： 实验1
L1
S
S1
S2 L2
当断开S2，合 上S、S1时，灯泡 L1、L2有什么变 化？
串联电路的特点
①电流只有一条路径，通过一个元件的电流 同时也通过另一个；
②电路某处出现问题，影响整个电路； ③开关控制整个电路； ④电路中只需要一个开关； ⑤开关的位置对电路没有影响。
双联双控开关 接线图
双联双控开关接线图从开关的结构而言，“联”是指动触点（或者动触刀），也有把联叫做“刀”的；“控”是指静触点，也有把静触点叫（“位”或者“掷”），因此，单联双控也可以叫做“单刀双掷”开关。
“极”和“联”容易混淆，极和联都表示动触刀的数量，但我们在需要说明开关与开关之间的联动关系时使用“极”，比如暗装面板开关上有4个按钮，但四个单开关之间没有联系，因此我们叫四联单开关，但动力常用的三相空气开关因为每相之间有同分同合联系，因此我们叫做三极开关。
这种接线方式比较简单，一种是正规做法：开关里三个端子上，动触点接火线进线，两个静触点接火线出线，另外的一个开关里，两个静触点接前一个开关来的两根出线，动触点出线与零线上灯具；另一种不规范做法：两个开关的动触点上都接入同一回路的相，零线，两个静触点上的出线都到灯具。
双联双控开关接线图开关接线图一双控开关接线图二双控开关接线图三三联就是上面可以控制三个不同的电器，比如说上面有两个开关就称双联，有三位开关则称三联，双控是指该开关是双控功能的，该知道双控吧，就是可以两个开关控制同一个地方的电器，一般都为灯了。
三联双控就是把两者结合在一起，你后面说的那些，答案都是YES，明白了吗？双联开关和双控开关的区别所谓双联开关就是同时动作，而且动作结果是一样的开关，比如刀开关；所谓双控开关就是同时动作，但是动作结果不一样的开关，比如其开关的接点一个闭合、一个断开。
谁知道楼道灯三个开关三地控制三盏灯怎么接?最好有安装图你可以按照下图接线，三个开关安装在不同的位置，就可以实现三个开关任意控制三个灯的亮/灭了。
双控开关接线图最全！含电路图原理和接法2012-04-01 土巴兔装修网什么是双控开关双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会递增，这个时候一张全面的双控开关接线图就能帮上大忙了，下面就逐一来阐述这三种双控开关的原理、接法和接线图。
1连接串联电路和并联电路课件
课堂练习：
1.小华要用一个开关同时控制两盏电灯的发
光或熄灭，则这两盏灯
C
（）
A. 一定串联
B. 一定并联
C. 可能是串联，也可能是并联
D. 以上说法都不对
2.下列情况中，各灯属于串联的是
B
（）
A.马路上的路灯
B.装饰圣诞树的小彩灯
C.家中的台灯和日光灯
D.教室中的照明灯
串联电路和并联电路的辨认： （1）定义法：如果电路中各元件是逐个顺次连 接起来的，此电路就是串联电路；如果电路中各元 件是并列的连接在电路的两个点间，此电路就是并 联电路. （2）电流法：让电流从电源正极流出，经过各 用电器回到电源负极，若途中不分流，则这些用电 器是串联的；若电流在某处罚成几条支路，且每条 支路中都有用电器，则这几条支路上的用电器是并 联的.
课后作业：
1.如图所示，要使灯泡L1和L2组成串联电
路，
A
应
（）
A.只闭合S1 C.只闭合S1和S3
B.只闭合S3 D.只闭合S2和S3
2.用一个开关同时控制电灯发光和电铃发
声，
C
则这两个用电器
（）
A. 一定是串联接入电路中
B. 一定是并联接入电路中
C. 可能是串联，也可能是并联接入电路中
D. 以上情况都不对
（1）串联电路 把用电器逐个顺次串接在一起，再接入 电路中，这样的电路叫串联电路.如图所示：
（2）并联电路 用电器的两端并列地连在一起，然后再
接入电路中，这样的电路叫并联电路.如图所 示：
你能说出并联电路中干路和支路分别是 哪些部分吗？
连接串联电路和并联电路： 连接实物电路前，要先设计电路，并画 出电路图，再根据电路图连接实物电路. 利用提供的器材，使两个小灯泡同时发 光，先画出电路图，再对照电路图连接实物 电路.
照明电路的接线方法与故障及检修方法
照明电路的接线方法与故障及检修方法想要明白电路的接线方法，我们首先得明白照明回路的供电原理，然后我们才能清楚家装照明电路到底该如何接线。
首先给大家分析家装照明电路的供电原理：家装照明线路的电源引入点就是电表下口，然后接入空气开关的上口，再从空气开关下口引出照明回路的电源；每个照明回路主线都有一根火线和一根零线，从空气开关下口接触，零线直接接在灯上，火线要先进开关，然后再从开关引出一根火线，作为灯的控制线；所有灯的接线原理都是如此，单控、双控、多空无非就是增加了开关之间的控制线，主火线和零线都是从空开下口引出的那根火线和零线。
如何接线：以一个双控开关控制一盏灯为例，来介绍照明回路的灯和开关到底该如何接线；首先还是从空气开关引出一根火线和一根零线，零线很简单，直接进灯就可以了；火线要先到灯头处分线盒，从分线盒里并接出一根火线，然后这根火线再进入开关，接在火线进线L处；然后控制线从L1接出来，接至另一个双控开关的L1，控制线从L2接出来，接至另一个双控开关的L2；另一个双控开关的火线出现L再接至灯；这样接线就完成了；所以，灯的接线不可能像题主说的那样，先把所有开关并联起来，然后分别接各自控制的灯具，因为首先布管我们就没办法布置，其次好多控制线都无法连接；照明回路的布管和穿线都有着自己的规范要求，很多时候并不是我们想象的那么简单，建议还是找专业电工施工。
照明电路在使用时免不了会出故障而导致用户不能用电，这给生活带来许多不便。
所以，了解一些常见的电路故障以及学会一些必要的判断、检修方法是非常必要的。
这也可以培养我们运用所学知识解决实际问题的能力。
一、熟知的常见故障1.开路电灯不亮，用电器不工作，表明电路中出现开路。
开路时电路中无电流通过，该故障可用测电笔查出。
如灯丝断了；电线接头断开了、灯座、开关、拉线盒开路；熔丝熔断或进户线开路等。
开路会造成用电器无电流通过而无法正常工作。
2.短路就是指电流没有经过用电器而直接构成通路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
两个或多个开关控制一盏灯的电器接线图
方式一
双联开关的安装
双联开关一般用于在两处用两只双联开关控制一盏灯。
双联开关的安装方法与单联开关类似，但其接线较复杂。
双联开关有三个接线端，分别与三根导线相接，注意双联开关中连铜片的接线桩不能接错，一个开关的连铜片接线桩应和电源相线联接，另一个开关的连铜片接线桩与螺口灯座的中心弹簧片接线桩联接。
每个开关还有两个接线桩用两根导线分别与另一个开关的两个接线桩联接。
待接好线，经过仔细检查无误后才能通电使用。
对于楼道和楼梯照明，多采用双控方式(有的长楼道采用三地控制)，在楼道和楼梯人口安装双控跷板开关，其特点是在任意人口处都可以开闭照明装置。
其原理接线图见图2。
还是画一下吧：灯泡的多地控制
灯泡的多地控制
方式二
两个或多个开关控制一盏灯的电器接线图
图一：采用控制按钮和交流接触器来实现。
按下SW1-2、SW2-2……SW n-2中的任何一个都能激发交流接触器得电，触点J-1吸合，灯亮。
按下SW1-1、SW2-1……SWn-1任何一个都能关闭灯。
可以将一个常开按钮和常闭按钮装在一个暗箱中实现一个地方的开和关。
图二：采用单向可控硅来实现，整流桥实现交直流转换。
详细论述见：/content/10/0808/22/680266_44630559.sht ml。
