土石坝碾压式沥青混凝土心墙施工工序控制要点
沥青混凝土心墙坝心墙碾压施工技术
沥青混凝土心墙坝心墙碾压施工技术摘要：本文主要是通过对某水电站沥青混凝土心墙坝施工进行研究，并且针对沥青混凝土心墙碾压施工技术进行深入的研究，根据在不同心墙设计厚度之下所采用的对应碾压工艺，对于混凝土心墙施工质量所产生的影响，提出有效的碾压工艺以及方法，希望能够对此类施工具备极强的借鉴意义。
关键词：沥青混凝土；碾压技术；施工情况；重要方法引言：沥青混凝土心墙作为土心坝当中主要的防身体，其实工作量也直接关系到大坝的安全。
与此同时，混凝土心墙作为一项隐蔽工程，如果出现这种情况，难以快速的查到准确位置，同时也会加大维修难度。
所以在沥青混凝土心墙施工过程中，需要有效的控制各个环节，主要包括：原材料检验、仓面验收、沥青混合料拌制、铺筑施工工艺、产品试验检测等。
本文主要是从多个角度出发，探讨如何能够做好混凝土心墙坝心墙的施工技术，希望能够为其他类似工程施工提供参考。
一、混凝沥青混凝土防渗墙所具备的特点我国水工沥青混凝土技术起步时间较晚，最早所使用的沥青混凝土，就是在1972年吉林省白河沥青混凝土坝心墙坝，在经过四十多年的发展，由人工半自动化到当前的机械化施工过程。
从工作实践和理论研究方面，都取得相当大的进展，将矿料、掺合物、沥青等原材料按照配合比进行称量、配制，再经过均匀、热拌以后，形成了一个沥青混合料，随后经过摊铺、碾压，使得该工艺成型，最终成为沥青混凝土。
沥青混凝土作为一种对于温度十分敏感的材料，在低温时，它具备与弹性材料相同的性质，沥青混凝土所具备的力学性质不仅与工作条件密切相关，同时也会随着温度产生变化，这也一定程度上取决于沥青混合料的配合比，施工质量以及特性的防渗墙进行设计试验施工时，需要从这些特点出发，进行充分的考量。
首先是防渗性能较好，碾压式沥青混凝土孔隙率小于4%时，渗透系数可以小于10-7cm/s。
当孔隙率小于3%时，沥青混凝土基本是不透水。
其次是具备极强的变形能力，变形混凝土具备较好的柔韧性，能够快速的适应各种呈现情况，沥青分子为降低表面能而自发进行的界面浸润与吸附和分子扩散，从而促使沥青混凝土裂纹自愈。
水利工程中土石坝的质量控制技术要点
水利工程中土石坝的质量控制技术要点一、碾压式土石坝1、施工质量控制要点（1）施工单位在土石坝施工中积极推行全面质量管理，并加强人员培训，建立程、检验结果等均应如实记录，并逐班、逐日填写质量报表，分送有关部门和负责人。
质检资料必须妥善保存，防止丢失，严禁自行销毁。
（6）施工单位质量检查部门应在有业主、监理单位代表参加的验收小组领导下，参加施工期的分部验收工作，特别是隐蔽工程，应详细记录工程质量情况。
（7）在施工过程中，施工单位对每班出现的质量问题、处理经过及遗留问题，在现场交接班记录本上详细写明，并由值班负责人签字。
（8）质量检验的仪器及操作方法，应按照规范进行。
（9）试验及仪器使用应建立责任制，仪器应定期检查与校正。
（10）在质量分析时，宜应用数理统计方法，定出质量指标，用质量管理图进行质量管理，以提高质量管理水平。
23用4、坝体填筑质量控制要点（1）坝体填筑质量应重点检查的项目。
（2）施工前应检查碾压机具的规格、重量。
施工期间对碾重应每半年检查一次；气胎碾的气胎压力每周检查1～2次。
（3）施工单位对碾压、平土操作人员进行培训，统一施工操作方法，经考试合格后，方可操作。
（4）防渗体压实控制指标采用干容重、含水量；反滤层、过渡层、砂砾料、堆石等的压实控制指标应用干容重，必要时应进行相对密度校核。
（5）坝体压实检查项目及取样试验次数符合规范要求（6）防渗体压实质量控制除在每个压实段有代表性地点取样检查外，尚必须在查。
合格干容重不得低于设计干容重的98%。
（12）应根据坝址地形、地质及坝体填筑土料性质、施工条件，对防渗体选定若干个固定取样断面，沿坝高每5～10m取代表性试样进行室内物理力学性能试验，作为核对设计及工程管理之依据。
（13）雨季施工，应检查施工措施落实情况。
雨前应检查坝面松土表层是否已适当压实和平整；雨后复工前应检查填筑面上土料是否合格。
（14）负温下施工应增加检查项目，同时每班应对气温、土温、风速等进行观测并作记录。
碾压式沥青混凝土防渗心墙施工质量控制
碾压式沥青混凝土防渗心墙施工质量控制摘要：近年来碾压式沥青混凝土防渗心墙开始广泛用作土石坝工程的防渗体，本文根据昆明市东川区轿子山水库工程从原材料、沥青混合料拌合、施工配合比调整、施工过程控制措施、成品质量检测等环节，总结碾压式沥青混凝土防渗心墙的施工质量控制要点。
关键词：沥青混凝土；防渗；质量控制1、工程概况昆明市东川区轿子山水库工程是目前云南省最高的一座沥青混凝土心墙坝，大坝为沥青混凝土心墙风化料坝，坝顶高程2204.00m，心墙最低建基高程2105.00m，最大坝高99m，坝顶设置防浪墙，墙顶高程2205.00m，坝顶长319m，坝顶宽度10m；水库正常蓄水位2201.50m，死库容315万m3，兴利库容1635万m3，总库容2033万m3。
沥青混凝土心墙采用垂直布置，将墙体轴线向上游侧偏移，以便与坝体防浪墙连接，心墙轴线距坝轴线2.0m。
心墙厚度从顶部向下阶梯式增厚，厚度分别为0.5m、0.7m、0.9m、1.1m，与基座混凝土结合部加厚至2.3m。
2、原材料选择沥青混凝土主要组成原材料包括：沥青、粗骨料、细骨料和填充料。
本工程粗细骨料采用工程周边的白泥井石料场，岩性为灰岩。
2.1粗骨料沥青混凝土粗骨料是指粒径在19～2.36mm间的矿料，本工程采用人工破碎的砾石，经试验检测，粗骨料密度为2.713g/cm3，吸水率为0.14%，黏附力为5级，坚固性为0.23%，针片状含量为0，含泥量为9.2%，压碎率为2.71%，与SL501-2010《土石坝沥青混凝土面板和心墙设计规范》中的技术指标比较，以上检测结果均满足规范要求，可作为本工程沥青混凝土的粗骨料。
2.2细骨料沥青混凝土中细骨料是指粒径为2.36mm～0.075mm的矿料，采用送来的石灰岩破碎料。
经试验检测，细骨料密度为2.716g/cm3，水稳定等级9级，吸水率为0.35%，有机质及泥土含量0%，硫酸钠5次循环重量损失1.13%，<0.075mm颗粒含量为14.2%。

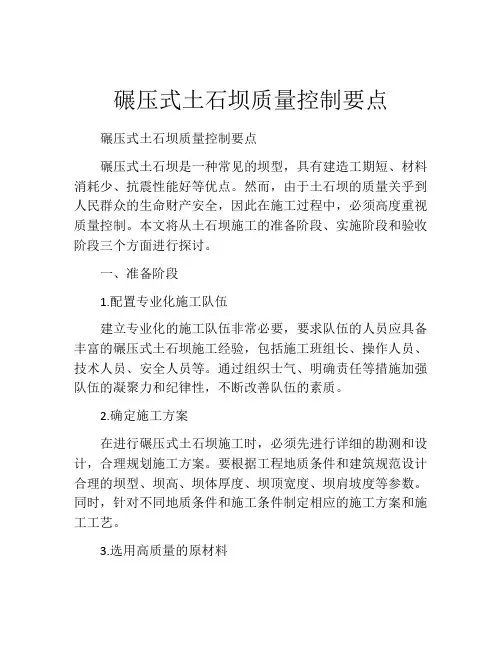

碾压式土石坝质量控制要点
碾压式土石坝质量控制要点碾压式土石坝质量控制要点碾压式土石坝是一种常见的坝型，具有建造工期短、材料消耗少、抗震性能好等优点。
然而，由于土石坝的质量关乎到人民群众的生命财产安全，因此在施工过程中，必须高度重视质量控制。
本文将从土石坝施工的准备阶段、实施阶段和验收阶段三个方面进行探讨。
一、准备阶段1.配置专业化施工队伍建立专业化的施工队伍非常必要，要求队伍的人员应具备丰富的碾压式土石坝施工经验，包括施工班组长、操作人员、技术人员、安全人员等。
通过组织士气、明确责任等措施加强队伍的凝聚力和纪律性，不断改善队伍的素质。
2.确定施工方案在进行碾压式土石坝施工时，必须先进行详细的勘测和设计，合理规划施工方案。
要根据工程地质条件和建筑规范设计合理的坝型、坝高、坝体厚度、坝顶宽度、坝肩坡度等参数。
同时，针对不同地质条件和施工条件制定相应的施工方案和施工工艺。
3.选用高质量的原材料工程的质量取决于原材料的质量。
在进行碾压式土石坝施工时，应该选择优质的原材料，确保土石坝的强度和稳定性。
选择优质的土石料、水泥和钢材等原材料，严格按照规定的标准进行质量检查，合格后方可使用。
二、实施阶段1.备料和准备工作碾压式土石坝建造前，需要按照施工方案进行备料和准备工作。
主要包括场地清理、布置场地、堆放材料、清疏管涵、逐级平整、坝型分档以及土石料的配送等。
以上举措的科学、合理、周密安排，能够保证施工现场工作的有序开展。
2.注意施工工艺和操作规范在碾压式土石坝的建设中，要严格按照规范执行施工工艺和操作规范。
特别是在土石料的堆放、排张、覆盖之前要进行洒水处理，而在施工期间要不断加水控制土石料的湿度，保证施工过程中的材料湿度恒定。
因为过高的湿度容易造成坝体不稳定，而过低的湿度则会影响坝体均一度和强度。
3.进行严格的质量把关在进行碾压式土石坝施工时，必须进行严格的质量把关。
应该逐层进行严密控制，无疏漏、不马虎，做好每一道质量检查工作，及时排除质量问题。
碾压式沥青混凝土心墙的施工工艺及施工保证措施
碾压式沥青混凝土心墙的施工工艺及施工保证措施摘要：本文笔者以某水利枢纽大坝为例，从原材料、沥青混合料施工配合比、沥青混合料拌和、沥青混凝土心墙施工方法、温度控制及防护措施等方面针对碾压式沥青混凝土心墙施工的主要问题进行探讨。
关键词：碾压式混凝土；砂砾石坝；施工参数；问题分析1工程概况某水利枢纽大坝是以灌溉、发电为主，兼顾防洪和供水的综合利用工程。
枢纽库容1.3亿m3，最大坝高121m，坝顶宽12m，大坝为碾压式沥青混凝土心墙砂砾石坝，沥青混凝土心墙顶高程1098.70m，底高程1035m，底部3m高的沥青混凝土心墙厚度由2.2m渐变到1.0m，其余心墙厚度从1.0m变到0.7m，沥青混凝土共计24865m3，心墙两侧设置4m宽的砂砾石过渡料。
图1为水利枢纽大坝碾压式沥青混凝土心墙截面。
图1水利枢纽大坝截面枢纽大坝坝址河床主要为冲积卵石混合土，厚度一般为50～200m，最厚达400m，为深厚覆盖层河床。
坝址区每年雨季为6—9月，年平均气温23.3℃，极端最高气温为37.4℃，极端最低气温为－3.5℃，年平均降水量为533.2mm，多年平均风速为12.5m/s，最大风速为34m/s。
二、现场施工参数的选择1配合比的选择碾压式沥青混凝土心墙施工配合比主要通过试验确定，先由室内配合比试验为现场施工模拟试验推荐沥青混凝土的配合比，再经过现场施工模拟试验确定施工配合比，最终由现场生产性试验进行验证。
对骨料级配和含量两个主要参数，骨料级配采用矿料级配指数法确定，沥青含量的确定要充分考虑深覆盖层、地震强度对心墙的变形要求，一般要适当提高沥青含量，以适应该地区对混凝土心墙大变形的要求。
该水利枢纽大坝碾压式沥青混凝土心墙配合比采用矿粉11.8%、砂25.8%、小石25.8%、中石19.6%、大石24.6%，沥青含量7.1%。
2现场施工参数的确定碾压式沥青混凝土心墙现场施工参数主要通过施工模拟试验确定，根据不同沥青含量、不同初碾温度与不同碾压遍数之间碾压式沥青混凝土心墙的孔隙率关系曲线，确定碾压式沥青混凝土心墙的初碾温度、碾压遍数，同时通过夜间低温施工试验，确定针对夜间施工和低温季节施工采取的防护措施。
沥青混凝土心墙施工技术要点及质量控制措施
沥青混凝土心墙施工技术要点及质量控制措施摘要：目前，沥青混凝土技术在水利水电工程中应用越来越广泛，通过大量实际案例证明，它可以简化施工、缩短工期，在缺少当地防渗材料的地区更具有优越性。
但沥青混凝土心墙堆石坝施工技术仍然存在有一定的局限性。
施工过程中如何确保沥青心墙上下层之间紧密结合，控制心墙质量合格，具有一定的研究意义。
关键词：沥青混凝土心墙；施工技术要点；质量控制措施引言沥青混凝土心墙堆石坝技术在水利水电工程中的应用能够为企业节约成本，提高工程建设效率和安全性。
本文着重探讨了沥青混凝土心墙堆石坝技术要点，并提出了几点施工技术注意事项，希望有助于水利水电建设工程进一步发展。
1水利水电沥青混凝土心墙堆石坝施工要求在现代水利水电工程建设中，经常使用沥青混凝土心墙堆石坝技术，该技术建设的大坝主体主要包括坝体内的沥青混凝土心墙和外部的堆石区两部分。
工程项目建设中常用的石体材料为较大颗粒的砂石，施工人员借助压实机械等设备设施可增加整体的密度，但也增加了变形的可能性。
由于构成水利水电大坝的混凝土沥青心墙与堆石体之间存在很大的物理性能差异，因此，这两者的融合应用很容易引起不同类型的病害。
为了尽量减少病害，施工技术人员必须高度重视并深入研究坝体整体密实度、变形模量之间的关系，只有控制好混凝土心墙变形模量和堆石体协调性，才能减少甚至避免因物料差异而引起的病害。
2沥青混凝土心墙施工技术要点2.1基础表面清理与测量放线在正式施工之前，水利水电工程项目管理者需要组织相关人员清理干净工程基础表面的杂物、灰尘。
在填筑之前，清理工作还要重复进行一次，以确保表面的杂质被彻底清除，为后续施工创造良好的条件。
有些大坝工程中存在反坡问题，为确保排水顺畅，需按工程质量标准要求使用破碎锤进行处理。
彻底清理完毕后，测量人员开始测量放线，并用相应的指示标志做好标记，供施工人员参考。
在分层浇筑混凝土面板堆石坝时，施工人员要根据施工进度设置边界线，边界线应符合施工范围的实际情况，技术人员要严格控制辅料厚度，通过测量放样精准地确定其厚度，利用油漆、石灰石等材料进行测量标记。
水利工程沥青混凝土心墙坝施工质量控制分析
水利工程沥青混凝土心墙坝施工质量控制分析摘要：水利工程发展进程中，施工技术工艺持续创新，人们开始关注沥青混凝土施工质量控制问题。
只有维护沥青混凝土质量，才可以提升施工质量效益。
本文研究中，重点分析沥青混凝土心墙坝施工质量控制措施，从而保障水利工程质量与安全，仅供参考。
关键词：水利工程；沥青混凝土；心墙坝；施工质量控制在近几年发展中，水利工程数量与规模增加，要全面提升水利工程施工质量。
水利工程施工中，沥青混凝土作为土石坝沥青混凝土面板及心墙的防渗材料。
控制好沥青混凝土的施工质量尤为重要。
以下将从沥青混凝土的原材料选择、配合比设计、现场拌和、运输、施工等多个方面进行阐述。
1、水利工程沥青混凝土心墙坝施工质量控制1.1施工准备环节的质量控制1.1.1原材料控制施工准备要严格检验和控制原材料，把控好以下要点：为满足设计要求，选择质量稳定、易控制的沥青。
每批沥青出厂时，要确保性能与质量的合格度，保证材料具备品质检验报告。
材料进场后，对原材料取样，进行按设计要求进行科学分析化学成分、黏度等。
运输过程中，沥青材料包装不能出现受潮、破损情况，避免化学成分发生反应。
存储沥青时，应当参考出场编号分配和存储，以免存储混乱。
针对临时存放点，则要建立排水渠道，避免沥青材料受潮。
沥青混凝土所需的骨料材料，选用碱性岩石，碎石作为粗骨料，选择质地坚硬材料作为细骨料。
骨料的碱度模数M宜大于1，作为骨料的灰岩的碳酸钙含量宜大于95%。
施工中要求骨料级配具有连续性，严格控制矿料指标要求。
采用最优配合比应既能满足沥青混凝土的各项性能，同时易于施工控制。
1.1.2优化沥青混凝土组合沥青混凝土正式施工前，应设立或委托具有相应资质的沥青混凝土实验室，进行进场材料检验、室内配合比和现场铺筑试验。
验证沥青混凝土配合比、施工工艺流程及施工系统的适应性，以确定施工工艺和施工参数等，同时检验施工设备运行情况。
1.1.3沥青混凝土与基础刚性连接的处理沥青混凝土相连的刚性混凝土，需做打毛处理，将其表面的浮浆、乳皮、废渣及粘着污物等全部清除干净，保证混凝土表面干净和干燥。
沥青混凝土心墙施工方案
碾压式沥青混凝土防渗心墙施工方案1.工艺原理在土石坝中采用碾压式沥青混凝土心墙防渗，代替其它型式的防渗结构，其施工方法类似于碾压混凝土施工，其主要环节：矿料加工、沥青混凝土拌和、运输、摊铺、碾压等，均采取全机械化作业。
施工前进行室内、现场和生产性试验，取得各项施工工艺参数，以指导现场施工。
施工中对全过程进行质量检测和控制，重点控制原材料质量；沥青混合料的拌和时间；沥青混合料的拌和、铺筑等过程的各种温度；沥青混合料的摊铺速度、碾压速度、碾压方式、碾压遍数等技术参数，确保沥青混凝土施工质量。
施工后采用无损和钻孔的方式进行沥青混凝土施工质量的检测。
整个施工过程从原材料、施工的各个作业环节和施工后的检测等各方面进行严格控制，从而使沥青混凝土施工质量满足设计要求。
2.施工工艺流程及操作要点2.1 施工工艺流程施工准备→矿料加工→沥青混合料制备→沥青混凝土心墙铺筑2.2 操作要点2.2.1 矿料加工1、矿料加工流程图见图5.2.1图5.2.1 矿料加工流程图2、施工工艺及要求1）块石储运①块石运输沥青混凝土骨料加工宜优先选用能与沥青粘结良好的碱性岩石加工。
加工沥青混凝土各级骨料所用块石要求清洁、岩质坚硬、质量稳定，且块度小于20cm。
块石采用自卸汽车运输。
②块石储存块石储存量以满足约5~10天的铺筑用量（加工厂离工地较远时，可适当增加储存量）。
块石储存设防雨棚。
设碎石或混凝土地坪，地坪高出周围地面30cm以上，以防雨水倒灌。
3）块石加工①粗、细碎粗、细碎分别用反击式破碎机及立式冲击破碎机制取骨料，前者主要用于制取粗骨料，后者主要用于制取细骨料及填充料。
②筛分破碎的混合矿料经过一段筛分，分成＞20mm和＜20mm的矿料，＞20mm的矿料用胶带机输送进入细碎破碎机循环破碎，＜20mm的矿料分级用胶带机输送进入净料堆场堆存，最粗一级骨料亦可进入细碎循环破碎，经过二段筛分后，按设计要求分成粗骨料和细骨料，分级用胶带机输送进入净料堆场，最细一级的矿料用链式输送机输送进入分选机。
碾压式沥青混凝土心墙的施工质量控制
料， 粒径 ＞ ． ｍ的为粗骨料 。该工程采用的骨料 ２５ｍ
级配为 ： ２ ｉ， １ ｉ， ０ｍｌ２５～ ｉ， １ ０ｍｌ １ ５ｍｌ５—１ ｉ，． ５ｍｌ ５— ｌ ０— ｌ ｌ ｌ
Hale Waihona Puke 引言 碾压式沥青混凝土心墙的施工大体分为 ３ 个过 程， 即原材料准备 、 沥青混合料制备和现场铺筑。三 者之间在质量上互相影响， 每个过程都有不 同的技
３ １ 沥 青混合 料 制备 ．
１ 工程概况
尼尔基水利枢纽工程位于黑龙江省与内蒙古 自 治区交界的嫩江干流上， 是松花江流域水资源开发
利用的核心工程之一 。水库总库容 ８ ．４× ０ ｍ ， ３７ １ 控制 流 域 面积 ６ ８ ｍ ， 电站 总 装 机 容 量 ６３ ２ ｋ 水
建材 技术 与应用 ３２０ ／０６
－ ７－ ３
维普资讯
现场试验室的任务是在摊铺的当天在现场铺筑 点取未碾压的混合料试样， 在室内进行马歇尔试验 、 理论密度试验 和抽 提试验 ， 测量 试件 的视密度 。 （ 用排水法） 理论密度 沥青含量和矿料级配。 、 抽 提试验 是混 合料 配合 比控 制 的一 个重要 检查 项 目， 可以及时发现问题并调整配合 比， 使次 日的配 比更趋于合理。抽提试 验沥青含量 的允许误差 为 ４． － ３％ ， ０ 骨料配合比允许误差为 ± ５％ ， 填充料允
要求沥青恒温罐中的沥青温度为 １０— ７ ， ５ １０℃
且恒温时 间 ≯６ｈ 热料仓 中的骨料温度 为 １０～ ； ７ １０℃ ； ９ 拌和时间为： 干拌 ２ ， ５ｓ湿拌 ６ ； ０ｓ拌和楼称 量系统的允许误差为 ： 沥青含量 ± ． ０ ３％ ， 骨料级配 ± ２％ ， 填充料级配 ± １％ ； 出机 口成品混合料温度
试析碾压式土石坝施工技术要点
试析碾压式土石坝施工技术要点碾压式土石坝施工技术是一种常用的土石坝施工方法，其施工要点如下：1. 原料准备：根据设计要求，选择合适的土石材料作为坝体的原料。
原料应具有一定的可塑性和抗压强度，同时对于坝体的稳定性和抗渗性也要有一定的要求。
2. 土石材料的破碎：选择合适的机械设备对土石材料进行破碎和筛分，使其满足所需的颗粒级配要求。
同时要保证破碎后的土石材料的含水量符合施工要求。
3. 坝基处理：在坝基上铺设一层较厚的过渡层，用于填补地基不均匀沉降和去除地基的软弱层，增加坝体的稳定性。
过渡层的厚度和工程地质条件有关，一般为1-2米。
4. 土石坝的填筑：根据设计要求，将已经破碎和筛分过的土石材料进行分层铺设和填筑。
填筑时要保持横纵向的均匀性，通过合理的掺夹层和交错层的方式，增强土石坝的整体性能。
5. 坝体的压实：使用碾压机对填筑完成的土石坝进行压实处理。
压实旨在提高土石坝的抗压强度和密实度，减少坝体的渗透性。
压实应该从坝顶向两侧进行，利用碾压机的重力和振动能力，使土石坝达到设计要求的密实程度。
6. 渗漏处理：碾压式土石坝在填筑过程中，可能会出现渗漏现象。
一旦发现渗漏，要及时采取措施进行处理，例如加装防渗材料或进行补偿填筑等。
确保土石坝具有较好的抗渗性能。
7. 坝顶处理：土石坝的坝顶应进行修建，以增加坝体的稳定性和耐久性。
通常采用坝顶铺砌混凝土，通过加固坝顶，减少坝体的渗透和侵蚀。
8. 各项检测和观测：在施工过程中，要进行各项检测和观测，以确保土石坝的施工质量和安全性。
包括坝体的密实度检测、渗透性能检测、坝体沉降观测等。
9. 监测和保护：施工完成后，要进行长期的监测和保护。
包括定期检查和观测土石坝的变形、沉降和渗漏等情况，及时采取措施进行维修和保养，确保土石坝的安全和稳定。
