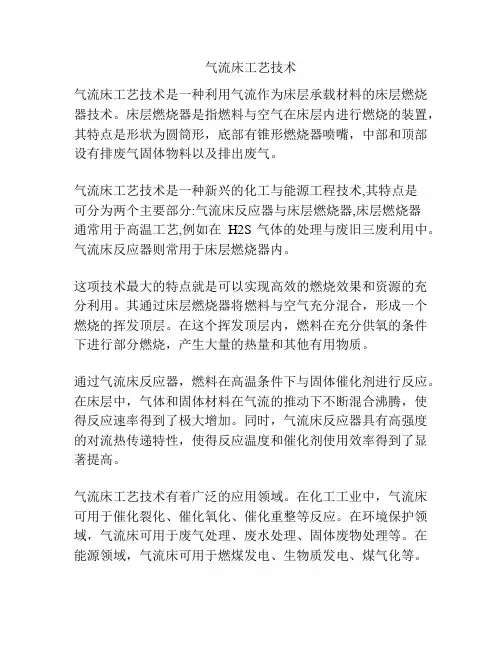

气流床工艺技术
气流床工艺技术气流床工艺技术是一种利用气流作为床层承载材料的床层燃烧器技术。
床层燃烧器是指燃料与空气在床层内进行燃烧的装置，其特点是形状为圆筒形，底部有锥形燃烧器喷嘴，中部和顶部设有排废气固体物料以及排出废气。
气流床工艺技术是一种新兴的化工与能源工程技术,其特点是可分为两个主要部分:气流床反应器与床层燃烧器,床层燃烧器通常用于高温工艺,例如在H2S气体的处理与废旧三废利用中。
气流床反应器则常用于床层燃烧器内。
这项技术最大的特点就是可以实现高效的燃烧效果和资源的充分利用。
其通过床层燃烧器将燃料与空气充分混合，形成一个燃烧的挥发顶层。
在这个挥发顶层内，燃料在充分供氧的条件下进行部分燃烧，产生大量的热量和其他有用物质。
通过气流床反应器，燃料在高温条件下与固体催化剂进行反应。
在床层中，气体和固体材料在气流的推动下不断混合沸腾，使得反应速率得到了极大增加。
同时，气流床反应器具有高强度的对流热传递特性，使得反应温度和催化剂使用效率得到了显著提高。
气流床工艺技术有着广泛的应用领域。
在化工工业中，气流床可用于催化裂化、催化氧化、催化重整等反应。
在环境保护领域，气流床可用于废气处理、废水处理、固体废物处理等。
在能源领域，气流床可用于燃煤发电、生物质发电、煤气化等。
气流床工艺技术的发展还面临着一些挑战。
其中，床层内物料的分布不均匀、颗粒碰撞磨损、气固两相的流动与反应机理尚未完全理解等问题需要进一步研究和解决。
目前，通过模拟实验和数值计算等手段来提高气流床工艺技术的性能已成为研究的重要方向。
总的来说，气流床工艺技术是一项具有广泛应用前景的工程技术。
随着技术的不断发展与完善，气流床工艺技术将为现代化工与能源工程领域的发展做出更大的贡献。
煤转化技术：气流床气化法
⑵ Shell煤气化工艺流程及气化炉
流程简述： ①煤粉制备和送料系统
经预破碎后进入煤的干燥系统，使煤中的水分小于2%，然后进入 磨煤机中被制成煤粉，磨煤机是在常压下运行，制成粉后用N2气送入 煤粉仓中。然后进入加压锁斗系统。再用高压N2气，以较高的固气比 将煤粉送至4个气化炉喷嘴，煤粉在喷嘴里与氧气(95%纯度)混合并与 蒸汽一起进入气化炉反应。 ②气化
b:燃烧气化: 燃烧：C+O2→CO2+Q 气化:C+H2O→CO+H2-Q；CO2+C→CO-Q; 燃烧:O2+H2→H2O+Q; CO+O2→CO2+Q ; c:气化（氧气耗尽时）： C+H2O→CO+H2-Q； CO2+C→CO-Q; CO+H2→CH4+H2O+Q； 最后生成以CO、H2、CO2、 H2O为主要成分的湿煤气及熔渣。
• 下面是两张结渣图片供参考：
shell气化炉内渣层对保护耐火层理和水冷壁管至关重要，以 下一张照片是停车中温降过快造成的垮渣，一张是炉内温度波动 （高温）造成的渣层损坏。将容易烧蚀损坏原来被渣层保护的耐火 衬里和金属销钉，当保护层减薄到一定程度时，将失去对水冷壁的 保护，伤害到本体，气化炉反应热平衡也将失衡。
⑶气化炉
膜式水冷壁
向火侧附着一层耐火材料（以渣抗渣） 内壁衬里设有水冷管副产部分蒸汽
内筒和外筒 环形空间： 容纳水、蒸汽输入和出的管路、利于检修
高压容器外壳
筒上部为燃烧室（气化区） 下部为熔渣激冷室
气流床煤气化技术分析
仍占有主导地位，怎样合理使用煤炭资源成为我国煤炭资源 处理的首要问题。在煤炭利用技术中，煤气化技术作为煤炭 能源转化的基础技术，在煤炭能源使用方面占有重要的地位。
Shell 工艺技术特点如下 ： （1）原料煤适用范围较宽，煤种适应性强，如褐煤、烟煤、 无烟煤等各种煤均可使用；对煤的性质，如粒度、结焦性、灰分、 水分、硫分、氧分等含量均不敏感。 （2）气化炉为水冷壁式，基本消除频繁检修、炉内耐火 衬里更换频繁和耗费昂贵的弊端。单台气化炉产气能力大， 具有高效、大型化和长周期运行的显著特点。 （3） 具 有 较 高 的 热 效 率， 碳 转 化 率 可 高 达 99%， 原 料 煤能量回收率高，冷煤气效率可达 86%，比煤耗可达 600kg/ 1 000m3（CO+H2）， 比 氧 耗 为 365m3O2/1 000m3（CO+H2）， 粗 煤气成分中，CO+H2 的比例可达 86%[2]。 2.2 航天炉HT-L粉煤加压气化技术
可达 70%~75% ；⑥有效气成分高，干基有效气中（CO+H2）≥ 80%（φ）[1] ；⑦碳转化率高，最高可达 96%。
1.2 新型（对置式多喷嘴）水煤浆加压气化
按照燃料在气化炉内的运动状态，煤气化工艺技术一般
新型（对置式多喷嘴）水煤浆加压气化技术是华东理工
分为三种类型 ：移动床（也被称为固定床）、流化床和气流 大学开发的目前最先进的水煤浆气化技术之一。多喷嘴对置
GEGP 工艺 ：合成气有效气（CO+H2）≥ 76% ； 晋华炉工艺 ：合成气中有效气（CO+H2）≥ 80%[4] ； HT-L 工艺 ：合成气中有效气（CO+H2）为 86%~92%[3]。 3.4 耗煤量和耗氧量 不同气化技术的原料（煤、氧气）消耗指标（如比煤耗和 比氧耗）主要取决于原料煤的进料形式和气化炉结构，对于 GEGP 和晋华炉同属于水煤浆湿法进料，气化炉均为气流床和 单烧嘴顶喷形式，因此，其原料煤和氧气消耗量接近，比煤 耗约 610kg/km3（CO+H2），比氧耗约 390~405m3/km3（CO+H2）。 航天炉 HT-L 采用粉煤气力输送进料，省去水煤浆加压气 化技术中水气化所需负荷，降低比氧耗和比煤耗，比煤耗约 550kg/km3（CO+H2），比氧耗约 310m3/km3（CO+H2）。 3.5 对下游装置的影响 GEGP 工艺 ：气化装置出口 CO 干基含量约 52%，H2 干基 含量约 31%，由于采用全激冷流程，水气比约为 1.3~1.4，足 以满足下游变换反应对水蒸气的需要，且流程设置按耐硫中 温变换串低温变换比较顺畅。 晋华炉工艺 ：气化装置出口 CO 干基含量约 52%，H2 干 基含量约 31%，由于采用废锅 + 激冷流程，水气比可调控范 围 0.5~1.0，具体可根据下游变换对合成气水气比的要求来调 整，实现在满足下游化工合成的基础上最大限度地回收合成 气中的高品位热量。 航天炉 HT-L 工艺 ：气化装置出口合成气中 CO 高达 60%， 由于是 4.0MPaG 气化，则合成气中水气比约 0.9，基于高 CO 含量和中等比例水气比的特点，对于本项目下游合成气 H2/CO 要求，变换装置在设计和运行时需要特别注意防止超温的问 题，针对该工况，变换装置多采用多级变换炉串联工艺（双 等温、等温 + 绝热等流程），同时还需要可靠的变换炉急冷气 措施。 3.6 热量回收方法 GEGP 工艺 ：可选用激冷流程和废锅 + 激冷两种流程，其 中绝大多数采用激冷流程。 晋华炉工艺 ：可采用废锅 + 激冷流程，废锅回收的高品位 显热约相当于原料煤低温热值 15%，同时副产 10.0~12.0MPaG 高压饱和蒸汽，过热后可用于驱动空分透平。 航天炉 HT-L 工艺 ：可采用激冷流程和废锅 + 激冷流程两 种，其中绝大部分为激冷流程。 3.7 装置投资 GEGP 工艺 ：由于 GEGP 工艺烧嘴有效周期短，故需考虑 备炉。 晋华炉工艺 ：气化炉为可靠的水冷壁结构 + 组合式烧嘴， 可考虑不留备炉，减少装置投资。 HT-L 工艺 ：气化炉为可靠的水冷壁结构 + 组合式烧嘴， 可考虑不留备炉，减少装置投资。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气流床气化技术特点
煤气化是发展洁净煤技术的重要途径。
目前已实现工业化的煤气化技术主要有固定(移动)床气化技术、流化床气化技术和气流床气化技术。
而1000 t/d 以上规模的煤气化装置基本都是采用的气流床气化技术，该技术已成为国内外大规模、高效率煤气化技术的首选技术
1、气流床气化技术特点
气流床气化又称同向气化或并流气化，属高温气化范围。
以过热蒸汽和氧气为气化剂，携带煤浆或煤粉颗粒通过特殊喷嘴高速喷入气化炉内，瞬间发生火焰反应，气化反应区温度高达2000 ℃，煤粉立即气化，转化为煤气和熔渣，出炉煤气温度1400 ℃左右。
其主要特点如下：
(1)气化温度高、强度大，混合充分，（气化强度高，生产能力大）气化炉
中部温度为1500～1600 ℃，气体停留时间约为1.0～1.5 s
(2)煤种适应性强，气化指标好，有效成分高（更宜选用活性高、地质年龄低、粒度较细、低灰熔点和低灰分的煤）。
灰的质量分数＞30％、灰熔点FT（流动温度）在1450 ℃以上时，则运转困难。
(3)耗氧量大；采用煤粉气力输送能耗大，设备磨损严重。
(4)出炉煤气温度很高，显热损失大；此法的缺点是飞灰带出物的质量分数
约为10％之多
(5)需配套余热回收及除尘等辅助装置。
（6）对于干粉煤气化技术，煤灰的粘温特性是非常重要的指标，它与气化炉水冷壁渣层特性具有很大的关联性，一般希望粘温曲线比较平缓，以便气化炉的操作窗口较大。
否则，厚度薄的渣层将缩短气化炉水冷壁的寿命，厚度厚的渣层将容易造成堵渣，严重时要停炉处理。
（7）均匀的原料煤是保证一体化现代煤化工装置连续、稳定运行的重要条件，由于煤炭品质的不均匀性，现代煤气化技术要求，最好对原料煤进行均质化，而均质化又受到场地和操作成本的限制。
因此，希望选定的煤气化技术能适应特定的原料煤，并对煤质波动有较强的适应性。
水煤浆和干粉煤技术为主的加压气流床技术由于技术先进，气化压力较高，符合大型化要求，近年来发展较快。
水煤浆加压气流床气化的代表
性技术包括GEGP（原Texaco）、多元料浆、多喷嘴对置和E-GAS。
干煤粉加压气流床气化的代表性技术包括Shell气化炉、西门子GSP气化炉、Prenflo炉和国内航天炉、两段炉。
