气流床气化讲义工艺空分工序
5.5 气流床气化法.
⑶气化炉
向火侧附着一层耐火材料（以渣抗渣）
膜式水冷壁 内壁衬里设有水冷管副产部分蒸汽 内筒和外筒 环形空间：容纳水、蒸汽输入和出的管路、利于检修
高压容器外壳
筒上部为燃烧室（气化区），下部为熔渣激冷室
水冷壁结构
水冷壁是由: 液体熔渣、 固体熔渣、 膜式壁、 、 碳化硅耐火填充料
加压冷却水管、 抓钉 组成的。
水冷壁结构示意图：
连续运行10年水冷壁内侧图片
连续运行10年水冷壁外观图片
Shell气化炉以渣抗渣原理： 生产中，高温熔融下的流态熔渣，顺水冷壁
重力方向下流，当渣层较薄时，由于耐火衬里和金 属销钉具有很好的热传导作用，渣外表层冷却至灰 熔点固化附着，当渣层增厚到一定程度时，热阻增 大，传热减慢，外表渣层温度升高到灰熔点以上时， 熔渣流淌减薄；当渣层减薄到一定厚度时，热阻减 小，传热量增大，渣层温度降低到灰熔点以下时熔 渣聚积增厚，这样不断的进行动态平衡。
3.Shell煤气化工艺 ⑴工艺技术特点 ●加压气流床粉煤气化，以干煤粉进料，纯氧做气化剂，
液态排渣； ●火焰中心温度：1600~2200℃； ●出炉煤气温度约为：1400~1700℃； ●干煤气中有效成分CO和H2可达90%以上，CH4含量很低。 ●主要工艺技术特点：
①煤种适应广（干法粉煤、气流床） ②能源利用率高（高温、加压热效率高；碳转化率高） ③设备单位产气能力高（加压、设备单位容积产气能力高） ④环境效益好（富产物少，属洁净煤工艺）
下面是两张结渣图片供参考：
shell气化炉内渣层对保护耐火层理和水冷壁管至关 重要，以下一张照片是停车中温降过快造成的垮渣，一 张是炉内温度波动（高温）造成的渣层损坏。将容易烧 蚀损坏原来被渣层保护的耐火衬里和金属销钉，当保护 层减薄到一定程度时，将失去对水冷壁的保护，伤害到 本体，气化炉反应热平衡也将失衡。
§ 4.4 气流床气化工艺
气化
气化炉内进行的反应主要有： C+O2→CO2 -394.1 kJ／mol 气化炉是气化过程的核心，而喷嘴又是气化炉的关键设备。 C+CO2 → 2CO +173．3kJ／mot 合格的水煤浆在进人气化炉时，首先要被喷嘴雾化，使煤 C+2H2 → CH4 -84.3kJ／mol 粒均匀地分散在气化剂中，从而保证高的气化效率。良好的 CO+H20 → H2+C02 -38.4kJ／mol 喷嘴设计可以保证煤浆和氧气的均匀混台。 CO+3H2 → CH4+H20 -219．3kJ／mol 满足实际生产要求的喷嘴．应该具有以较步的雾化剂和较 还进行以下反应； 少的能量达到较好雾化效果的能力，而且结构要简单，加工 CmHn →(m-1)C+CH4+0.5(n一4)H2 要方便．使用寿命长等性能。 → mCO +0.5nH O CmHn+(m+0.25n)02 2 2 国外使用的喷嘴结构多用三套管式，中心管导入15％的氧 当煤浆进入气化炉被雾化后，部分煤燃烧而使气化炉温度很快达到 气，内环隙导入煤浆，外环隙导人85%的氧气，并根据煤 1300℃以上的高温，由于高温气化在很高的速度下进行．平均停 浆的性质可调节两股氧气的比例，以促使氧气和碳的反应。 留时间仅几秒钟．高级烃完全分解，甲烷的含量也很低，不会产生 焦油类物质。由于温度在灰熔点以上，灰分熔融并呈微细熔滴被气 流夹带出，离开气化炉的粗煤气可用各种方法处理：
水
添加 剂
返料
高浓度湿磨
水煤浆
湿筛
封闭式湿磨设备
煤浆的制备和输送
非封闭式湿磨设备
如图所示是非封闭式湿磨 系统。该法中，煤一次通 过磨机，所制取的煤浆同 时能够满足粒度和浓度的 要求。煤在磨机中的停留 时问相对长一些，这样可 以保证较大的颗粒尽可能 不太多。要达到合格的研 磨，选择适当的磨机就变 得很重要，最合适的是用 充填球或棒的滚筒磨机， 妥善选择磨机长度、球径 及球数，使得煤通过磨机 时一次即能达到高浓度的 煤浆，并具有所需要的粒 度。
简述壳牌加压气流床气化工艺流程
壳牌气化技术，又称壳牌压液化床气化工艺，是将煤，生物质，或石
油焦炭等物质转化为合成气体的一种方法。
它使用一种特殊的反应堆，加压并充满流体，以高效地将固体物质转化为清洁合成气体。
这个技
术的酷点在于它能处理各种不同的材料，所以它是制作合成气体的一
个非常多功能的选择。
整个毒气化的她开始得到原料全部准备并准备摇滚。
我们要把它磨
成一个超级精细的粉末这样每个小颗粒就都统一了还可以去我们把
它扔进加压流体化床反应堆，在那里，所有的魔法发生。
这个坏男孩在80巴的压力下运作，这对于释放高合成气体的产率和确保我们从
碳转化中获得最大收益来说是关键。
在反应堆内部，原料会得到像氧
气或空气一样的气化剂的舒适，这真的让派对开始，并有助于把原料
转化为一些甜甜的合成气体。
这就像一个化学舞会在那里！
随着原料在气化过程中的舞动，反应炉以温和的拥抱压气流为生，形
成了热量和质量转移的交响乐。
原产于反应堆的乙醚合成气体随后被
淋浴和净化，洗去焦油、微粒和硫磺等杂质。
这种纯净的合成气体随
后被引向一个无穷无尽的可能性领域，可以被转化成氢，氨，甲醇，
合成燃料等珍贵的宝藏。
从本质上讲，壳牌加压流体化床气化过程是
一种出色和适应性强的方法，为生产来自原料的纯合成气体提供了一
个和谐的方式，为可持续能源生产的未来描绘了充满希望的景象。
煤化工工艺学课件气流床气化法
气化炉产生的高温粗煤气和液态熔渣先进入辐射式 废锅，冷却至700℃（水冷管内副产高压蒸汽）， 熔渣粒固化与煤气分离落入到下面的淬冷水池，经 锁斗排出。然后粗煤气用水喷淋淬冷至200℃左 右。
③：煤气冷却以及三废处理
煤化工工艺学课件气流床气化法
应用实例3：德士古气化法
3.工艺条件
⑴：水煤浆浓度：
经预破碎后进入煤的干燥系统，使煤中的水分小于 2%，然后进入磨煤机中被制成煤粉，磨煤机是在常压 下运行，制成粉后用N2气送入煤粉仓中。然后进入加 压锁斗系统。再用高压N2气，以较高的固气比将煤粉 送至4个气化炉喷嘴，煤粉在喷嘴里与氧气(95%纯度) 混合并与蒸汽一起进入气化炉反应。
②、气化。
由对称布置的4个燃烧器喷入的煤粉、氧气和蒸汽的 混合物，在气化炉内迅速发生气化反应，气化压力 2~4MP,气化炉温度维持在1 400～1 700 ℃，这个温 度使煤中的碳所含的灰分熔化并滴到气化炉底部，经淬 冷后，变成一种玻璃态的渣排出。
②煤种适应性强； 褐煤不适于制水煤浆加料。
③煤气中不含焦油； 反应温度高，床层温度均一
④需要设置庞大的磨粉、余热回收、除尘等辅助装置。 粉煤70~80%过200目筛分，出口煤气温度高，起气速高带走
的飞灰多。
煤化工工艺学课件气流床气化法
应用实例1： K-T气化法
煤化工工艺学课件气流床气化法
煤化工工艺学课件气流床气化法
最后生成以CO、H2、CO2、 H2O为主要成分的湿煤气及熔渣。
煤化工工艺学课件气流床气化法
应用实例3：德士古气化法
② :气化炉 直立圆筒形耐压容器; 内衬耐火材料，近似绝热； 内部无结构件，维修简单； 运行可靠。
煤化工工艺学课件气流床气化法
壳牌加压气流床气化工艺流程

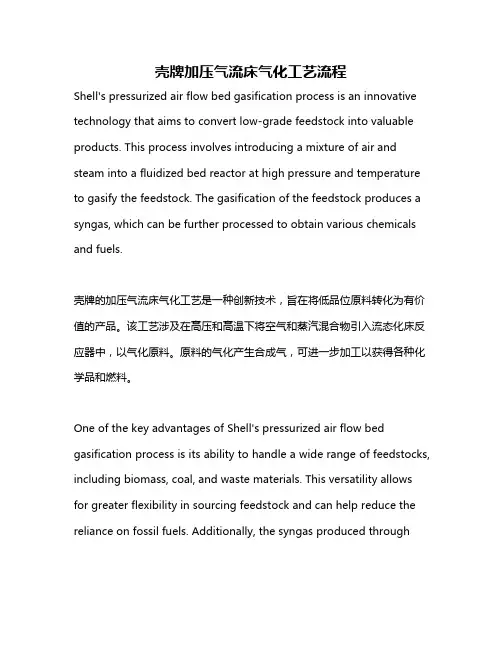

壳牌加压气流床气化工艺流程Shell's pressurized air flow bed gasification process is an innovative technology that aims to convert low-grade feedstock into valuable products. This process involves introducing a mixture of air and steam into a fluidized bed reactor at high pressure and temperature to gasify the feedstock. The gasification of the feedstock produces a syngas, which can be further processed to obtain various chemicals and fuels.壳牌的加压气流床气化工艺是一种创新技术，旨在将低品位原料转化为有价值的产品。
该工艺涉及在高压和高温下将空气和蒸汽混合物引入流态化床反应器中，以气化原料。
原料的气化产生合成气，可进一步加工以获得各种化学品和燃料。
One of the key advantages of Shell's pressurized air flow bed gasification process is its ability to handle a wide range of feedstocks, including biomass, coal, and waste materials. This versatility allows for greater flexibility in sourcing feedstock and can help reduce the reliance on fossil fuels. Additionally, the syngas produced throughgasification can be used as a cleaner alternative to traditional fuels, contributing to a more sustainable energy future.壳牌的加压气流床气化工艺的关键优势之一是其能够处理各种原料，包括生物质、煤炭和废料。
气流床气化法流程

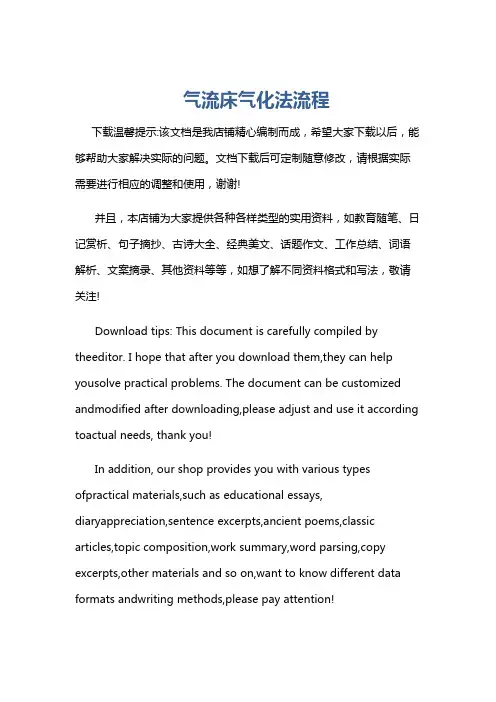

气流床气化法流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!气流床气化法流程气流床气化法是一种能源利用技术，利用高温氧化还原反应将生物质转化为可燃气体，以替代传统的化石能源。
气流床气化生产工艺流程组织GSP粉煤气化工艺
项目六 气流床气化生产工艺流程组织— GSP粉煤气化工艺
在主烧嘴的出口，氧气呈旋转的方向离开主烧嘴出口，跟外面的煤粉充 分接触进行气化反应。
4.烧嘴冷却水系统 烧嘴冷却水系统是对受强烈热辐射的组合烧嘴、气化炉支撑板和燃烧室
高温原料气出口处的导管进行冷却。 5.水冷壁冷却水系统 水冷壁冷却水系统是对内表面跟高温原料气直接接触的水冷壁、烧嘴支
2.工艺过程 激冷室过来的黑水，压力约为4. 2 MPa,温度约为158℃。在闪蒸系统里，
通过两级闪蒸罐的减压和蒸发，把黑水温度降到约70 ℃，并释放出溶 解在黑水里的大部分气体。之后，黑水送往澄清池进行除灰和再循环利 用。闪蒸释放出来的气体成为酸性气，经冷却后送往焚烧炉。
上一页 下一页 返回
项目六 气流床气化生产工艺流程组织— GSP粉煤气化工艺
上一页 下一页 返回
项目六 气流床气化生产工艺流程组织— GSP粉煤气化工艺
(4)主烧嘴 主烧嘴的作用是在气化炉正常生产压力4. 1 MPa时，把煤粉和氧气输入
气化炉燃烧室进行气化反应，以生成以氢气和一氧化碳为主的原料气。 在组合烧嘴里，主烧嘴位于点火烧嘴的外面，整个点火烧嘴套在主烧嘴 里面。主烧嘴的内表面跟点火烧嘴的外表面形成的环状空间，构成了主 烧嘴输氧的通道，输氧通道与其外面的环状输煤通道之间，是一个带有 冷却水夹套的管壁。在输煤管道的外面，同样也是一个带有冷却水夹套 的管壁。主烧嘴带有两个冷却水夹套的目的是防止气化炉燃烧室内的高 温对主烧嘴外表面的高温辐射。 三根煤粉输送管线在主烧嘴煤粉通道里的出口，均切线进入环状的煤粉 通道，以确保煤粉的均匀分布。
8.合成气洗涤 气体洗涤单元是将来自气化炉被激冷水充分饱和的粗合成气在本单元进
一步用水洗涤除尘、除卤，洗涤后的合成气作为产品送往变换装置。 (四)闪蒸单元 1.目的与特点
空气化工空分工艺流程
1.0设备选择和流程说明Equipment selection and Process description1.1工艺流程概述Process description本装置以空气为原料，冷却水为辅助原料，经空气压缩、空气净化与冷却以及精馏分离等过程，将空气分离得到氧气、氮气、液氧、液氮和液氩。
大致流程叙述如下(详细说明参见文件工艺流程描述DOC0000382869)：The primary raw material in the air separation process is atmospheric air, with auxiliary utilities of cooling water and lubrication oil for machinery. Nitrogen, Oxygen and Argon are separated from the air by a process of compression, liquefactioin and cryogenic distillation. The products may be recovered in both gaseous and liquid phase. Brief process is summarized below and details refer to document”Process Description” DOC0000382869:1.1.1 空气压缩Air compression空气从入口空气过滤器吸入，过滤除去悬浮固体颗粒(污物,灰尘等)后，经主空压机入口消音器，削弱从压缩机第一级叶轮产生的噪音，然后进入K111主空压机(MAC)进行压缩。
Air is drawn through the Inlet Air Filter to remove suspended solid particles (dirt, dust, etc.) and then passes through the MAC Suction Silencer which attenuates the noise radiating from the first stage impeller. The air is then compressed in the K111 Main Air Compressor (MAC).空气被压缩后温度会升高。
第六章 气流床气化工艺
第六章气流床气化工艺气流床气化法是20世纪50年代初发展起来的新一代煤气化技术，最初代表炉型为K—T炉。
之后随着shell、Texaco等一批新型工艺的开发，气流床气化技术因其出色的生产能力和气化效率，在世界范围内得到了广泛的应用，尤其是在燃气联合循环中。
目前绝大多数IGCC电站所选的是气流床气化炉，主要炉型为Texaco、Shell、E-Gas(原Destec)以及Prenflo 等。
第一节概述表6-2 三种气化技术比较二气流床气化原理1 气化原理（1）粉煤的干燥及裂解与挥发物的燃烧气化•可以认为煤粉中的残余水分瞬间快速蒸发，同时发生快速的热分解脱除挥发分，生成半焦和气体产物（CO 、及其他碳氢化合物）。
•生成的气体产物中的可燃成分在富氧条件下，迅速与氧气发生燃烧反应，并放出大量的热，使粉煤夹带流温度急剧升高，并维持气化反应的进行。
42222CH N S H CO H 、、、、n m H C 22242222222222222222)2/()2/()2/()4/(CO O H O CH OH O H CO O CO H n mCO O m H C O H n mCO O n m H C n m n m +=+=+=++=++=++（6-1）（6-2）（6-3）（6-4）（6-5）二气流床气化原理1 气化原理（2）固体颗粒与气化剂（氧气、水蒸气）间的反应•氧与剩余焦粒发生燃烧和气化反应。
•炽热的半焦与水蒸气进行还原反应，生成CO 和。
2H CO O C CO O C 22222=+=+2222222CO H O H C CO H O H C +=++=+（6-6）（6-7）（6-8）（6-9）二气流床气化原理1 气化原理（3）生成的气体与固体颗粒间的反应•高温的半焦颗粒，除与气化剂水蒸气和氧气进行气化反应外，与反应生成气也存在气化反应。
•煤中的硫，在高温还原性气体存在的条件下，与和CO 反应生成和。
第六章 气流床气化new
附。
一般要求水煤浆浓度＞60%
氧煤比
氧煤比决定了气化炉 的操作温度
氧煤比
氧煤比增大，碳的转化率增 大 合适的氧煤比 氧气比例增大优点：提高 气化温度，有利于碳的转化， 降低灰渣含碳量。 缺点：过量会使二氧化碳 的含量增加，从而造成煤气 中的有效成分降低，气化效 率下降；提高炉温还要考虑 耐火砖和喷嘴等的寿命。
根据煤气用途选用：
IGCC 合成气
④喷嘴
关键设备。 保证煤浆和氧气的 均匀混合；具有以 较少的雾化剂和较 少的能量达到较好 雾化效果的能力； 结构要简单；加工 要方便；使用寿命 长等性能。 三通道：工艺氧走 一、三通道，水煤 浆走二通煤浆浓度 氧煤比 气化压力 煤种
第二节 K－T气化炉
喷嘴出口气流速度要避 免回火而发生爆炸，通 常要大于l00m／s。
第二节 K－T气化炉
在炉内的高温下，灰渣熔融 成液态，其中60％～70％自 气化炉底部排出，其余的以 飞灰的形式随煤气逸出炉外 灰熔点1040～1315℃ 如果采用灰熔点太高的煤种， 那么熔渣可能在气化炉内壁 上固化，添加助熔剂。 渣的流动性并非越大越好， 如上所述，渣侵蚀
第六章 气流床气化 Entrained Flow
第一节 气流床气化概述
将煤制成粉煤或煤浆，通过气化剂夹带，由特殊 的喷嘴喷入炉内进行火炬式瞬间气化。 优点： ①反应温度高(火焰中心温度可达2000℃)，反应速度 快，煤料的停留时间短(1～10s)，产物不含焦油、甲 烷等物质，用来生产合成氨、甲醇。 ②煤的黏结性、机械强度、热稳定性等对气化过程不 起作用，原则上几乎可以气化任何煤种。 ③气流床的设计简单，内件很少。
第三节 GE（原德士古Texaxo）气化工艺
