外墙综合脚手架搭拆施工方案
外墙脚手架搭拆施工方案外墙脚手架
外墙脚手架搭拆施工方案外墙脚手架一、工程概况1.1工程名称：某大厦外墙装修工程1.2工程地点：市区某地块1.3工程规模：大厦共32层，总高度约100米1.4工程内容：外墙装修、幕墙安装、玻璃清洗等二、施工目标2.1确保施工安全，防止事故发生2.2保证施工质量，满足设计要求2.3提高施工效率，缩短施工周期三、施工准备3.1技术准备3.1.1组织技术人员认真学习相关规范、标准，掌握施工方法3.1.2编制施工方案，明确施工步骤、工艺要求3.2物资准备3.2.1准备脚手架材料，包括钢管、扣件、脚手板等3.2.2准备防护用品，如安全帽、安全带、防滑鞋等3.3人员准备3.3.1配备专业施工队伍，进行技术培训3.3.2明确各岗位职责，确保施工顺利进行四、施工步骤4.1施工前检查4.1.1检查脚手架材料是否符合规范要求4.1.2检查施工现场环境，确保安全4.2脚手架搭设4.2.1按照设计方案，确定脚手架立杆、横杆、剪刀撑等位置4.2.2依次安装立杆、横杆、剪刀撑等，确保结构稳定4.2.3搭设操作平台，铺设脚手板4.2.4安装防护栏杆、安全网等防护设施4.3脚手架验收4.3.1检查脚手架结构是否符合设计要求4.3.2检查防护设施是否到位，确保安全4.4施工4.4.1按照施工方案，进行外墙装修、幕墙安装等施工4.4.2施工过程中，严格遵守操作规程，确保安全4.5脚手架拆除4.5.1拆除顺序与搭设顺序相反，先拆除非承重部分，后拆除承重部分4.5.2拆除过程中，注意安全，防止坠落事故4.5.3拆除完毕，清理施工现场，确保环境卫生五、施工安全措施5.1施工人员必须佩戴安全帽、安全带等防护用品5.2严禁酒后作业，禁止在脚手架上打闹、玩耍5.3定期检查脚手架结构，发现问题及时处理5.4施工现场设置安全警示标志，提醒施工人员注意安全5.5加强现场管理，禁止无关人员进入施工现场六、施工质量控制6.1严格按照设计方案和施工方案进行施工6.2施工过程中，加强检查，确保施工质量6.3施工完成后，进行质量验收，确保满足设计要求七、施工进度安排7.1制定合理的施工计划，确保施工进度7.2加强协调，确保各施工环节顺利进行7.3遇到特殊情况，及时调整施工计划，确保工程按时完成8.2分析施工过程中存在的问题，制定改进措施8.3完善施工方案，为类似工程提供借鉴九、附件9.1施工方案图纸9.2施工所需材料清单9.3施工进度计划表9.4施工验收标准及表格1.注意事项：脚手架搭设前，必须对地基进行平整夯实，避免因地基不稳导致脚手架倾斜或沉降。
(完整)外墙脚手架施工方案
(完整)外墙脚手架施工方案一、工程概况本项目为某高层建筑的外墙脚手架施工，工程地点位于XX市XX区，建筑主体结构为钢筋混凝土框架-剪力墙结构，地下2层，地上28层，建筑总高度为98米。
本工程外墙脚手架施工主要包括落地式双排钢管外脚手架的搭设、拆除及维护等工作。
二、施工准备工作及主要材料需用量计划（一）、技术准备工作1. 熟悉施工图纸，了解建筑主体结构及外墙施工要求，明确脚手架施工的具体位置、高度、范围等。
2. 编制脚手架施工专项方案，并提交相关部门审批。
3. 组织技术交底，对施工人员进行脚手架搭设、拆除及安全操作等方面的培训。
4. 准备相关施工规范、标准图集等技术资料，以指导现场施工。
（二）、物资准备工作1. 根据脚手架施工方案，计算主要材料需用量，并编制材料采购计划。
2. 采购符合国家标准的钢管、扣件、脚手板、安全网等主要材料，并进行质量检验。
3. 准备施工所需的工具、设备，如扳手、电焊机、经纬仪、水平仪等。
4. 保障现场材料供应，确保施工进度不受影响。
5. 建立材料管理制度，对材料进行分类堆放、标识，并定期检查材料质量。
6. 根据施工进度，提前安排材料进场，确保施工顺利进行。
三、一般规定1. 本工程施工应严格遵守国家和地方的相关法律法规，以及建筑行业的安全技术规范和标准。
2. 施工前必须对现场进行全面清理，确保施工场地平整、干净，无杂物。
3. 脚手架搭设前应进行技术交底，确保所有施工人员了解施工方案、操作规程及安全措施。
4. 脚手架搭设、拆除及使用过程中，应定期进行安全检查，发现问题及时整改。
5. 脚手架搭设作业应设置明显的安全警示标志，非施工人员不得随意进入脚手架作业区域。
6. 脚手架搭设应按照施工方案进行，不得擅自更改结构形式和尺寸。
7. 施工过程中应配备足够的消防器材，并定期检查，确保其正常使用。
8. 施工现场应建立完善的通信指挥系统，确保信息畅通，协调作业。
9. 脚手架搭设期间，应做好防风、防雨、防雷等安全措施，确保施工安全。
脚手架搭拆专项施工方案
脚手架搭拆专项施工方案
《脚手架搭拆专项施工方案》
一、施工前准备
1. 掌握相关安全规范和操作流程，确保施工人员具备相关技能和证书。
2. 准备所需的脚手架材料、工具和设备，并进行检查确认无损坏和缺陷。
3. 清理施工区域，确保地面平整无障碍物，并设置施工警示标志。
二、脚手架搭建
1. 将脚手架构件按照设计图纸和指引进行合理规划和分拣。
2. 按照搭建顺序和步骤进行脚手架组装，确保每个连接部位牢固可靠，严禁超载使用。
3. 定期检查脚手架的稳定性和承重能力，确保施工人员的安全。
三、脚手架拆除
1. 移除脚手架上的工具和材料，清理工作台面。
2. 按照逆向顺序进行脚手架的拆卸，确保拆除过程中不损坏周围的建筑结构和设备设施。
3. 将拆卸下来的脚手架构件进行清点、整理和储存，以备下次使用。
四、施工后清理
1. 清理施工现场，保持整洁有序，防止杂物和建筑垃圾堆积。
2. 对脚手架进行全面的检查和维护，修复和更换损坏部件，确
保脚手架的使用安全性。
五、安全注意事项
1. 施工人员必须配备必要的安全防护用具，并接受相关的安全培训。
2. 严禁擅自修改脚手架结构和使用不符合规范的构件。
3. 雨雪天气和强风天气时禁止使用脚手架。
4. 认真执行现场施工管理规定，确保脚手架搭拆过程的安全。
六、施工验收
1. 完成脚手架搭拆后，组织相关人员进行全面验收，确认工程质量和施工安全符合要求。
2. 将完整的施工资料进行整理和归档，以备后续的使用和管理。
以上就是《脚手架搭拆专项施工方案》，希望能够对相关人员在施工过程中提供指导和参考。
拆除工程脚手架搭设方案
拆除工程脚手架搭设方案一、工程概况及拆除要求本次拆除工程为一栋多层建筑的外墙脚手架拆除工程。
建筑高度约为30米，总共有10层楼，外墙整体面积约为2000平方米。
根据委托方的要求，要求本次拆除工程需要在保证安全的前提下，尽快地完成任务，不影响周边环境和人员的正常生活和工作。
脚手架搭设方案需要考虑到建筑的高度、外墙面积、周围环境以及人员和设备的安全问题。
本方案将从脚手架搭设的具体方案、安全预防措施和工期计划三个方面进行详细说明。
二、脚手架搭设的具体方案1. 脚手架结构选择：根据建筑的高度和外墙面积，我们选择使用独立式脚手架结构。
这种结构能够保证在高空作业时的平稳性和安全性，同时还能够有效地减少与建筑物本身的接触，避免对建筑物造成不必要的损坏。
2. 脚手架搭设方案：首先，我们将在建筑物周围进行勘查，确定搭设脚手架的具体位置和数量。
然后根据勘查结果，确定脚手架的布局和支撑方式。
在确定了脚手架的布局之后，我们将根据标准脚手架的搭设流程，进行脚手架的搭设工作。
3. 材料选择：在脚手架搭设过程中，我们将严格按照国家标准和行业规范，选择合格的脚手架构件和连接件。
脚手架的搭设过程中，还将严格控制每个构件的质量和安装方式，确保脚手架的稳定性和安全性。
4. 搭设工期：在确定了脚手架的具体方案之后，我们将根据建筑的高度、外墙面积和周围环境，制定详细的搭设工期计划。
在制定搭设工期计划的过程中，我们将充分考虑到资源的调配和施工的难易程度，尽可能地缩短搭设工期，确保工程的顺利进行。
三、安全预防措施1. 安全培训：为了保障人员和设备的安全，我们将对参与搭设工程的所有工作人员进行严格的安全培训，包括脚手架的安全使用方法、作业规范和应急处理等内容。
2. 安全防护: 在脚手架搭设过程中，我们将严格遵守国家标准和行业规范，对搭设脚手架的位置进行合理的划分和标识，设置明显的警示牌和警示标志，确保周围环境和行人的安全。
3. 安全监测: 我们将在脚手架搭设的过程中，安排专人对脚手架的使用情况和安全状况进行监测和检查，及时发现和排除安全隐患，确保脚手架的安全稳定。
外墙脚手架拆除施工方案
外墙脚手架拆除施工方案1. 引言外墙脚手架，在建筑施工过程中起到支撑和保护外墙的作用。
然而，在建筑工程完成后，脚手架需要进行拆除，以便进行后续的装饰和修复工作。
本文将介绍外墙脚手架拆除的施工方案。
2. 拆除前的准备工作在进行外墙脚手架拆除之前，需要进行一系列的准备工作，以确保拆除工作的顺利进行。
2.1. 安全检查在拆除工作开始之前，必须进行安全检查。
检查包括检查脚手架的结构是否牢固，有无松动的部件，脚手架的承重能力是否满足拆除工作的要求等。
2.2. 工作区域划分将外墙脚手架的工作区域划分出来，确保只有拥有相关资质和安全培训的工作人员才能进入工作区域。
在工作区域周围设置路障和警示标识，防止他人误入和诱发危险。
2.3. 装备和材料准备准备好所需的工具和设备，包括手工工具、电动工具等。
确保这些工具和设备的功能正常，并对其进行必要的维护和保养。
除了工具和设备以外，还需要在施工现场准备好所需的拆除材料，如拆卸钢管、扣件等。
2.4. 拆除方案制定根据外墙脚手架的结构和搭设方式，制定拆除方案。
拆除方案应包括拆除顺序、拆除工艺、拆除方法等内容。
3. 拆除工作步骤在进行外墙脚手架拆除工作时，需要按照以下步骤进行操作。
3.1. 拆除顺序确定根据拆除方案，确定外墙脚手架的拆除顺序。
一般来说，应从顶部开始逐层拆除，最后拆除地面部分。
3.2. 松动螺栓和扣件使用适当的工具和设备，松动脚手架的螺栓和扣件。
需要注意的是，在拆除过程中要小心维护周围的建筑物和设施，避免造成损坏。
3.3. 拆除钢管和横梁根据拆除顺序，逐层拆除外墙脚手架的钢管和横梁。
拆除过程中，要注意控制好钢管和横梁的下落方向，避免伤人或损坏周围物体。
3.4. 拆除支撑杆和斜杆拆除完钢管和横梁后，再拆除支撑杆和斜杆。
同样要注意控制好支撑杆和斜杆的下落方向，避免伤人或损坏周围物体。
3.5. 清理现场在拆除完成后，对施工现场进行清理，清除残留的材料、工具和设备，同时整理好现场。

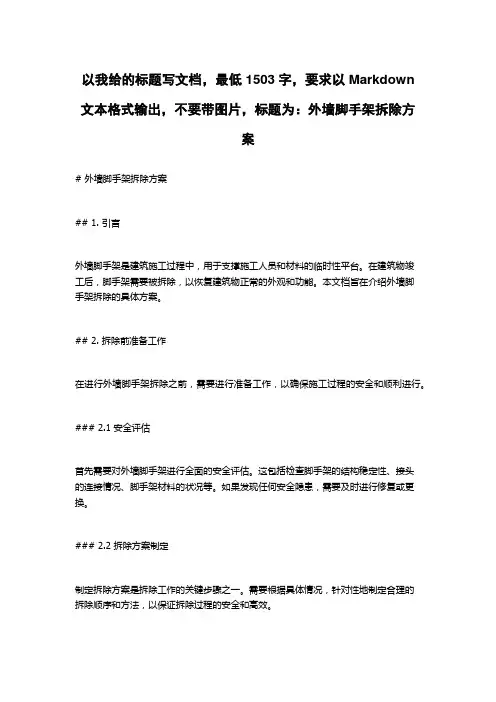

外墙脚手架拆除方案
以我给的标题写文档，最低1503字，要求以Markdown文本格式输出，不要带图片，标题为：外墙脚手架拆除方案# 外墙脚手架拆除方案## 1. 引言外墙脚手架是建筑施工过程中，用于支撑施工人员和材料的临时性平台。
在建筑物竣工后，脚手架需要被拆除，以恢复建筑物正常的外观和功能。
本文档旨在介绍外墙脚手架拆除的具体方案。
## 2. 拆除前准备工作在进行外墙脚手架拆除之前，需要进行准备工作，以确保施工过程的安全和顺利进行。
### 2.1 安全评估首先需要对外墙脚手架进行全面的安全评估。
这包括检查脚手架的结构稳定性、接头的连接情况、脚手架材料的状况等。
如果发现任何安全隐患，需要及时进行修复或更换。
### 2.2 拆除方案制定制定拆除方案是拆除工作的关键步骤之一。
需要根据具体情况，针对性地制定合理的拆除顺序和方法，以保证拆除过程的安全和高效。
### 2.3 紧急应急预案在拆除过程中，可能会出现意外情况，需要事先制定紧急应急预案。
这包括对人员的疏散路线和安全逃生设施的熟悉，对应急救援设备和人员的准备等。
## 3. 拆除方案在进行外墙脚手架拆除时，需要按照一定的顺序和方法进行，以确保拆除的安全和高效。
下面是一个典型的外墙脚手架拆除方案：### 3.1 第一步：清理工作在进行拆除工作之前，需要将脚手架周围的杂物和障碍物进行清理，以确保施工区域的整洁和通畅。
### 3.2 第二步：解除固定首先需要解除脚手架与建筑物之间的任何固定连接。
这可能包括螺栓、钢丝绳等。
解除固定之前，需要确保脚手架和建筑物之间的连接处没有任何张力。
### 3.3 第三步：拆除扶手和安全网接下来，需要拆除脚手架上的扶手和安全网。
这些部件通常是通过螺丝或焊接连接在脚手架上的。
在拆除过程中，需要小心谨慎，避免对脚手架结构造成损坏。
### 3.4 第四步：拆除主体结构在拆除外墙脚手架的主体结构之前，需要对脚手架进行全面检查。
确保脚手架的每个部分都解除了连接，并且没有任何松动或损坏。
老旧小区外墙改造脚手架工程施工方案和技术措施
老旧小区外墙改造脚手架工程施工方案和技术措施随着城市的发展和人口的增加，老旧小区的外墙出现了一些老化、破损、漏水等问题，为了改善小区居民的住房环境和居住质量，外墙的改造成为了一个重要的任务。
在进行外墙改造时，使用脚手架工程是必不可少的，本文将介绍老旧小区外墙改造脚手架工程施工方案和技术措施，以确保施工的顺利进行。
一、施工方案1.1、确定施工范围根据改造计划和设计图纸，确定需要改造的外墙部分，并标明具体改造范围。
同时，根据外墙的高度和结构特点，确定脚手架的搭设高度和搭设位置。
1.2、脚手架搭设方案根据外墙改造的需求和脚手架的使用要求，制定脚手架搭设方案。
考虑到安全、稳定和便利性，选择合适的脚手架类型，如门式脚手架、悬挑脚手架等，并制定具体的搭设流程和步骤。
1.3、材料选择和采购根据施工方案和需求，选择符合国家标准的脚手架材料，并与相关供应商进行沟通和采购谈判，确保材料的质量、数量和交付时间。
1.4、施工时间安排根据改造计划、天气条件和小区居民的居住时间等因素，合理安排脚手架的搭设和拆除时间，以确保施工进度和质量。
二、技术措施2.1、安全防护在脚手架的搭设和使用过程中，要严格遵守相关安全规定和标准，做好安全防护工作。
如搭设安全网、警示标识、防滑设施、限高和限重措施等，确保施工人员的安全。
2.2、施工标准在搭设脚手架时，要按照规定的标准进行施工，确保脚手架的稳定性和承重能力。
要注意搭设的平整度、垂直度和水平度等要求，以确保施工人员的安全和施工质量。
2.3、材料使用脚手架的材料使用要符合相关规定和标准。
在搭设过程中，要对材料进行检查和验收，确保材料的质量和安全性。
要正确使用螺栓、连接件和支撑杆等，以确保脚手架的稳定性和牢固性。
2.4、施工人员培训在进行脚手架工程施工前，要对施工人员进行相关培训，提高其安全意识和操作技能。
同时，要落实施工人员的劳动保护措施，如佩戴防护用品、遵守操作规程等，确保施工人员的安全和健康。
外脚手架搭设施工方案(8篇)
实用文档外脚手架搭设施工方案（8篇）外脚手架搭设施工方案（精选8篇）外脚手架搭设施工方案一、什么是施工方案施工方案是根据一个施工项目制定的实施方案。
其中包括组织机构方案（各职能机构的构成、各自职责、相互关系等）、人员组成方案（项目负责人、各机构负责人、各专业负责人等）、技术方案（进度安排、关键技术预案、重大施工步骤预案等）、安全方案（安全总体要求、施工危险因素分析、安全措施、重大施工步骤安全预案等）、材料供应方案（材料供应流程、接保检流程、临时（急发）材料采购流程等），此外，根据项目大小还有现场保卫方案、后勤保障方案等等。
施工方案是根据项目确定的，有些项目简单、工期短就不需要制订复杂的方案。
二、外脚手架搭设施工方案（精选8篇）为了确保工作或事情能高效地开展，就需要我们事先制定方案，方案是为某一行动所制定的具体行动实施办法细则、步骤和安排等。
那么优秀的方案是什么样的呢？下面是小编为大实用文档家整理的外脚手架搭设施工方案（精选8篇），欢迎大家分享。
脚手架施工方案11、工程概况景信商务楼工程位于华山路xx号，建筑面积平方米，地下三层，地上12层，为框架-剪力墙结构。
工期为500天。
本工程质量管理目标为：争创上海市“标化工地”，争创上海市“文明工地”。
2、施工部署2.1安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到无重大伤亡事故的必然保障，也是我项目部创建“文明工地”、“标化工地”的根本要求。
为此项目部成立以项目经理为组长的安全防护领导小组，其机构组成、人员编制及现任分工如下：组长：XXX（项目经理）——全面负责副组长：XXX（项目工程师）——技术总部署XXX（生产负责人）——现场施工批示组员：XXXXXX（施工负责人）——计划编制，技术交底实用文档xxx（施工员）——现场施工协调XXX（平安员）——现场批示、质量搜检2.2设计总体思路结合本工程结构形式、实际施工特点，外脚手架采用落地式双立杆外脚手架。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一. 工程概况 (1)1.1 建设概况 (1)1.2 结构概况 (1)二. 编制依据： (2)三. 施工规范： (2)四. 搭设要求： (2)4.1地基处理 (2)4.2架体杆件包括立杆、大横杆、小横杆、剪刀撑、连墙杆等。
. 34.3搭设立杆的技术要求 (4)4.4搭设纵横向水平杆的技术措施 (4)4.5搭设连墙杆、剪刀撑、横向支撑、抛撑等技术措施 (5)4.6搭设扫地杆的技术措施 (6)4.7铺设脚手板的技术措施 (6)4.8搭设栏杆、挡脚板等防护设施的技术措施 (6)五. 安全措施： (7)六. 劳动力安排： (8)七. 文明施工管理 (8)八. 其它事项： (9)九. 脚手架搭设剖面图、立面图、平面图 (9)十. 外墙脚手架设计计算书 (12)（一）大横杆的计算: (12)（二）小横杆的计算: (13)（三）扣件抗滑力的计算: (15)（四）脚手架荷载标准值: (15)（五）立杆的稳定性计算: (17)（六）最大搭设高度的计算: (17)（七）连墙件的计算: (18)（八）立杆的地基承载力计算: (19)一.工程概况1.1 建设概况该工程包括：厂房一栋一层，宿舍二栋（员工宿舍与干部宿舍）五层，办公楼一栋五层，电脑咨询楼一栋五层，总建筑面积约11591平方米。
合同工期：2011年8月1日至2012年8月1日。
总工期为365日历天。
厂房为一层钢混结构（局部二层），层高分别为5.6米、4.4米，建筑高度为12米；工人宿舍楼为五层现浇混凝土结构，首层高度为4.5米,其它各层为3.3米，屋面楼梯间高度为5米，建筑高度为22.7米；干部宿舍楼为五层现浇混凝土结构，首层高度为4.5米,其它各层为3.3米，建筑高度为19.1米；办公楼为五层现浇混凝土结构，首层高度为4.5米，其余各层为4.2米，屋面楼梯间为3米，建筑高度为24.6米；电脑咨询部为三层现浇混凝土结构首层高度为6.5米，其余各层为4米，屋面楼梯间为3.9米，建筑高度为18.4米；1、工程名称：明玮机械（东莞）有限公司办公楼、厂房、电脑咨询楼、干部宿舍楼、员工宿舍楼2、建设单位：明玮机械（东莞）有限公司3、设计单位：广东华南建筑设计院有限公司4、监理单位：东莞市金鼎建筑工程监理有限公司5、勘察单位: 建材广州地质工程勘察院6、工程地点：东莞市大朗镇蔡边村7、建设内容：工程建设主要内容：明玮机械（东莞）有限公司办公楼、厂房、电脑咨询楼、干部宿舍楼、员工宿舍楼工程的基础工程、地梁工程、主体结构工程、屋面工程、装修装饰工程、一般水电工程、通风空调工程、室内消防工程、防雷工程；道路及附属设施：路面硬化、地下管网，围墙，门卫室（图纸全部范围）。
1.2 结构概况1.2.1一般说明厂房工程采用天然地基独立基础,根据工程地质勘察资料.基础埋置在 2 层.地基承载力特征值，承载力特征值fak=180Kpa，主体结构采用现浇钢筋砼框架结构，屋面为钢结构。
宿舍楼工程为冲孔灌注桩基础，桩径为600MM --1200MM。
桩尖进入持力层不小于1.5m，持力层为:中风化泥质粉砂岩3-3，桩端岩承载力为6.5MPa，无地下室，主体结构采用现浇钢筋砼框架结构，屋面为现浇混凝土结构屋面。
电脑咨询楼采用天然地基独立基础。
根据工程地质勘察资料.基础埋置在粉质粘土层.地基承载力特征值，承载力特征值fak=180Kpa，无地下室，主体结构采用现浇钢筋砼框架结构，屋面为现浇混凝土结构屋面。
办公楼楼采用天然地基独立基础。
根据工程地质勘察资料.基础埋置在强风化泥质粉砂岩层.地基承载力特征值，承载力特征值fak=500Kpa，无地下室，主体结构采用现浇钢筋砼框架结构，屋面为现浇混凝土结构屋面。
1.2.2砌体工程墙体材料采用蒸压加气混凝土砌块。
二.编制依据：1.《建筑施工脚手架实用手册》；2.《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001；3.《建筑施工高处作业安全技术规范》JGJ80-92；4.《建筑施工安全检查标准》JGJ59-99；5.《广东省建设工程限制使用竹脚手架管理规定》的通知，粤建管字［2003］38号。
三.施工规范：该工程采用扣件式钢管脚手架配合施工，满足施工需要和确保使用安全是对建筑施工脚手架的基本要求，为了使扣件式钢管脚手架能够安全可靠地承受和传递各种荷载作用，其组成应满足以下基本要求：1、脚手架是由立柱、纵向与横向水平杆共同组成的“空间框架结构”必须同时设置立柱，纵向与横向水平杆及剪刀撑；2、扣件螺栓拧紧扭力矩应在40N.m～65N.m，以保证“空间框架结构”的节点具有足够刚性和传递荷载的能力；3、在脚手架和建筑物之间，必须按设计要求设置足够数量分布均匀的连墙拉结筋和顶撑，以便在脚手架的侧向（垂直于建筑墙面方向）提供约束，防止脚手架横向失稳倾覆，并可靠地传递风荷载；4、脚手架立柱的地基与基础必须坚实，应具有足够承载能力，并防止不均匀的沉降或过大的沉降；在搭设脚手架前施工现场必须做好平整场地，夯打坚实，保证地基承载力不少于100KPa，清除障碍物，并向建筑物外侧成一定坡度，在脚手架外侧设排水沟，以利于排水。
5、应设置纵向支撑（剪刀撑、斜撑），以使脚手架具有足够的整体刚度。
四.搭设要求：4.1地基处理脚手架基础回填土应严格按照设计要求进行回填、夯实，密实度满足设计要求，表面用C10混凝土进行硬化，厚度为100mm。
基础上、底座下设置垫板，其厚度不小于50mm，为100MM×100MM，布设必须平稳，不得悬空。
并在四周距脚手架外立杆50cm处设一浅排水沟，详图如下。
4.2架体杆件包括立杆、大横杆、小横杆、剪刀撑、连墙杆等。
扣件包括直角扣件、旋转扣件、对接扣件及其附件、T型螺栓、螺母、垫圈等。
〔1〕钢管采用外径Φ48mm，壁厚3.5mm的焊接钢管。
其材料应符合《碳素结构钢》（GB700-88）A3钢的相应规定，弯曲变形、锈蚀、裂缝钢管不得使用。
〔2〕扣件为杆件的连接件，其质量必须符合建设部《钢管脚手架扣件》（JCJ22-85）的规定要求。
螺纹应符合GB196-81《普通螺纹》的规定，垫圈应符合GB96-76《垫圈》的规定。
〔3〕扣件与钢管的贴和面必须严格整形，应保证与钢管扣紧时紧固能良好，扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm，当扣件扣紧钢管时，开口处的最小距离应不小于5mm。
脚手架采用的扣件在螺栓拧紧扭力矩达65N·m时，不得发生破坏。
〔4〕脚手板脚手板采用无裂纹、粗细均匀竹脚手板（或钢网片）。
〔5〕安全网按照东莞市安全质量监督站的有关规定，安全网采用密目式安全网，并有出厂合格证和经送检测合格后才能使用。
〔6〕其它组件其它组件如挡脚板、防滑条等必须在满足脚手架使用功能、符合文明施工要求的前提下选用。
4.3搭设立杆的技术要求〔1〕立杆的间距为1500MM，立杆接长除项层顶步采用搭接外，其余各层各步用对接连接。
立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内；与同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500MM；各接头中心至主节点的距离不宜大于步距的1/3。
〔2〕开始搭设立杆时，每隔六跨设置一根斜抛撑，直至连墙杆安装稳定后方可根据情况拆除。
〔3〕顶层立杆搭接长度不应小于1米，不少于两个旋转扣件固定。
立杆顶端伸出建筑物的高度不得小于1.5米。
4.4搭设纵横向水平杆的技术措施1、搭设纵向水平杆时，横向水平杆设于纵向水平杆之上，在立杆的内侧并采用直角扣件与立杆扣紧。
其中纵向水平杆，即大横杆的步距为1800MM，小横杆，即横向水平杆的距离为1500MM，详见付表。
2、纵向水平杆应尽量采用对接扣件连接，也可采用搭接对接、搭接应符合以下要求：1）对接接头应交错布置，不应设在同步，同跨内，相邻接头水平距离不应小于500mm，并应避免设在纵向水平杆的跨中。
2）搭接接头长度不应小于1米，并应等距设置三个旋转扣件固定，部分扣件盖板边至端部的距离不应小于100mm。
3）纵向水平杆的长度不宜小于三跨，并不小于6米。
4）封闭型脚手架的同一步纵向水平杆必须四周交圈，用直角扣件与内外角柱固定。
3、搭设横向水平杆时必须注意如下问题：（1）每一节点处必须设置一根横向水平杆，并采用直角扣件扣紧在纵向水平杆上，该杆轴线偏离主节点的距离不应大于150mm，在双排架中，靠墙一侧的外伸长度不应大于500mm。
（2）操作层上非主节点处的横向水平杆宜根据支承脚手板的需要等间距设置，最大间距不得大于柱距的1/2。
（3）双排脚手架的横向水平杆靠墙一端至墙装饰的距离不应大于100。
4.5搭设连墙杆、剪刀撑、横向支撑、抛撑等技术措施1、钢管安装的技术措施（1）连墙杆的构造，采用的钢管类型为φ48×3.5，连墙件采用2步3跨，竖向间距3.6米，水平间距4.5米。
当脚手架操作层高出连墙件二步时，应采取临时稳定措施，直到连墙杆搭设完毕。
它与脚手架及建筑物的连接采用直角扣件。
其作法详见剖面图。
连墙杆横、竖向顺序排列、均匀布置、与架体和结构立面垂直，并尽量靠近主节点（距离主节点的距离不大于300mm）。
连墙杆伸出扣件的长度应大于100mm。
靠近框架柱的小横杆可直接作连墙杆使用。
（2）剪刀撑，横向支撑及纵杆、纵横向水平杆等同步搭设，剪刀撑、横向支撑的设置应符合要求。
剪刀撑在外侧立面整个长度和整个高度范围连续搭设。
剪刀撑的斜杆与地面的夹角在45º～60º之间。
斜杆相交点处于同一条直线上，其一根斜杆扣在立杆上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加2至4个扣结点。
所有固定点距主节点距离不大于150mm。
最下部的斜杆与立杆的连接点距地面的高度控制在300mm内。
剪刀撑的连接采用搭接，其搭接长度≥1000mm，并用不少于3个旋转扣件固定，端部扣件盖板的边缘至杆端的距离≥100mm。
（3）横向支撑的斜杆应在一至二步内，由底层至顶层呈“之”子型布置，在里、外排立杆之间上下连续布置，斜杆应采用旋转扣件固定在与之相交的横向水平杆的伸出端上。
除拐角处设横向斜撑外，中间应每隔6跨设置一道。
2、扣件安装的技术措施（1）扣件规格必须与钢管外径相同。
（2）扣件螺栓拧紧度应满足要求（不应小于40N·m，并不大于65N·m）。
（3）主节点处，固定横向水平杆、剪刀撑，横向支撑等扣件的中心距主节点的距离不应大于150mm。
（4）对接扣件的开口应朝上朝内。
（5）各杆件端头伸出扣件盖板边缘的长度不应小于100mm。
4.6搭设扫地杆的技术措施〔1〕脚手架必须设置纵、横扫地杆。
纵向扫地杆尖采用直角扣件固定在距底上皮不大于200MM处的立杆上，详见立面图。
（2）横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
