LOW-E中空玻璃与三玻两腔中空玻璃的比较
LOWE玻璃的选择与分类
Low-E 玻璃镀膜面位置，对中空玻璃性能的影响有多大？本文主要分析了Low-E 玻璃镀膜面放置位置不同时，对Low-E中空玻璃尤其三玻Low-E 中空玻璃的U值、遮阳系数的影响，并对Low-E 玻璃e值、U值、遮阳系数的相应关系，及中空玻璃充填惰性气体后玻璃U值的变化进行了探讨，以期为节能门窗设计提供了Low-E玻璃的使用方法。
随着天津地区建筑节能向第四步节能目标推进，对门窗的节能性能要求也越来越高，今后的门窗U值要求在2.0 W/(m2·K〕～1.8W/(m2·K〕左右，要想提高门窗的节能性能，玻璃的选用是很重要的一环。
目前使用的中空玻璃品种，多数为双玻中空、三玻中空、双玻Low-E 中空等产品。
随着对门窗节能性能要求的提升，门窗用中空玻璃的配置也向双玻Low-E 中空〔离线、双银〕、三玻Low-E中空、三玻双片Low-E 或采用暖边、充气等技术方向发展，玻璃的节能性能将得到显著的提升。
Low-E 玻璃的选用越来越被人们所重视，其产品系列、规格、品种越来越细化，针对不同的节能性能要求，出现了更多的新产品。
Low-E 玻璃的特性Low-E 玻璃〔又称低辐射镀膜玻璃〕是Low Emissivity Glass 的简称，是在玻璃外表镀上多层金属或其他化合物组成的膜系产品。
该产品对可见光有较高的透射率，对红外线〔尤其是中远红外〕有很高的反射率，具有良好的隔热性能。
可以起到控制阳光、节约能源、控制调节热量及改善环境的作用。
普通玻璃的外表辐射率e 在0.84 左右，在线Low-E 玻璃的外表辐射率一般在0.25 以下。
这种厚度在80nm～90nm的低辐射膜层对远红外热辐射的反射率很高，能将80%以上的远红外辐射反射回去，所以Low-E 玻璃具有良好的阻隔热辐射透过的作用。
太阳的辐射光线，能大部分通过中空玻璃透射到室内,给我们的生活带来了光明和温暖。
室内的物品会因自身温暖的温度而发生再辐射〔长波〕，又将一定的热量通过中空玻璃而传递到室外。
三玻两腔out了，该真空玻璃上阵了！
三玻两腔out了，该真空玻璃上阵了！大部分的研究表明建筑的能耗约占社会总能耗的1/3，而在建筑中，通过窗户损失的能耗接近1/2。
建筑外窗的得失热无疑与窗框与玻璃有关。
作为窗户中面积占比最大的玻璃因此成为重点提升性能的对象。
从单片玻璃——双片中空玻璃——双片LOW-E中空玻璃——三玻两腔玻璃，玻璃的传热系数越来越小，但厚度及重量不断增加。
两玻中空玻璃——三玻两腔中空玻璃真空玻璃的出现无疑是玻璃行业的一个划时代的进步，它也让建筑外窗的能耗大幅度降低。
真空玻璃是由两片平板玻璃组合而成，周边密封，中间以微小支撑物隔开，两片玻璃间隙抽成真空（0.001毫米汞柱）从而形成密闭真空层的玻璃制品。
真空玻璃的基板可以是浮法玻璃、夹丝玻璃、钢化玻璃、压延玻璃、喷砂玻璃、吸热玻璃、紫外线吸收玻璃、LOW-E玻璃等，二片玻璃板间隙一般为0.1~0.3mm。
为了使玻璃片能承受大气压力，二片玻璃板之间的支撑物方阵间距根据玻璃板的厚度及力学参数设计，常在10mm-40mm之间。
为了减小支撑物形成的“热桥”同时避免影响视觉的穿透，支撑物直径很小，常在0.3mm-0.5mm之间。
真空玻璃构造示意图真空玻璃基于传统真空保温瓶原理发展而来。
真空层阻断了传导和对流，与传统的单玻、中空玻璃相比具有更好的保温、防结露、隔声等功能。
1、传热系数——真空玻璃传热系数更低，隔热效果更好。
•传热机理：真空玻璃中心部位传热由辐射传热和支撑物传热及残余气体传热三部分构成，合格产品中残余气体传热可忽略不计；而中空玻璃由气体传热（包括传导和对流）和辐射传热构成。
•单Low-E真空玻璃性价比更高：目前能满足低U值的外窗玻璃主要有三玻两腔中空玻璃和真空玻璃。
①与普通中空玻璃相比，Low-E中空玻璃U值降低比较明显；②对于三玻两腔中空玻璃，与使用一片Low-E玻璃与使用三片相比U值相差不大；③Low-E真空玻璃的最高U值与三玻两腔Low-E中空玻璃的最低U值相差无几。
Low-E玻璃的三种类型
LowE玻璃的三种类型之蔡仲巾千创作同时根据用途的分歧，LowE玻璃一般分为：高透型LowE玻璃、遮阳型LowE玻璃和双银LowE玻璃。
什么是高透型LowE玻璃？顾名思义，就是具有较高的可见光透射率，采光效果好，能够有效节省照明的费用。
高透型LowE中空玻璃还具有以下特点：①太阳能透过率非常高，绝大多数的太阳能可通过玻璃辐射到室内；②中远红外线却能很好的反射回去，因此具有良好的隔热性能。
它的适用范围：1.南方地区的冬季比较寒冷，因此有效的利用冬季的太阳能就是高透型玻璃最显著的特点。
冬季太阳热辐射透过玻璃进入室内增加室内的热能，而室内的暖气发出的远红外被玻璃反射回室内，从而使室内具有较高的温度，达到了节能的效果；2.适用于对光线有较高要求的建筑物。
例如办公楼，商场等。
什么是遮阳型LowE玻璃？就是太阳的强光通过LowE膜的设置而被遮挡在室外的一种玻璃。
这种玻璃具有以下特点：①能够将室外的强光遮挡，而可见光却能适宜的通过；②太阳能透过率比较适中，却能大大的减少太阳热辐射进入室内；③对中远红外线反射率较高，有效的防止了室外的二次热辐射进入室内。
适用范围：1.既适用于夏天炎热的南方地区也适用于冬季寒冷的南方地区。
原因是：在南方的冬季，这种玻璃虽然能够限制部分太阳热能进入室内，但却能很好的阻止室内采暖设备发生的热量外流。
南方的夏季炎热，室内设置了制冷设备，这种玻璃可以减少太阳热能进入室内，又能减少空调冷气的外渗。
所以，从节能效果看，遮阳型不低于高透型，而且南方和南方都适用；2.适用范围非常广泛，既有装饰性又有遮蔽性。
什么是双银LowE玻璃？就是膜层中有两层镀银层面，因此得名为双银。
双银LowE中空玻璃制造工艺复杂，价格高昂。
但是这种玻璃具有高透型LowE玻璃高透的优点，同时又具有遮阳型LowE玻璃遮阳的特点，这种玻璃将其他两类LowE中空玻璃巧妙的结合起来，因此，该玻璃为建筑物外门窗上最理想的玻璃。
适用范围：不受地理条件的限制，不受建筑物使用功能的限制，可以用于任何建筑物。
LowE玻璃的使用误区
L o w E玻璃的使用误区集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#Low-E玻璃的使用误区误区一：离线Low-E玻璃的膜层破坏是因为氧化而引起在许多场合我们的一些专家学者或工程技术人员把离线Low-E玻璃膜层被破坏的原因归结为膜层中的银与空气中的氧气发生氧化反应的结果。
实际上一般情况下这个氧化作用并不快，其实其大多数的破坏来自硫化作用。
由于离线Low-E玻璃采用银为功能层，银与硫之间有很大的亲和力，银在空气中遇到硫化氢气体或硫离子时很容易生成一种极难溶解的银盐（Ag2S）（银盐就是辉银矿的主要成分）。
这种化学变化可以在极微量的情况下发生，银在空气中只要遇上几万亿至几十万亿分之一的硫化氢气体或硫离子，就会发生下列化学反应;4Ag+2H2S+O2=2Ag2S （黑色产物）+2H2O这种化学反应要远比单纯的氧化反应强烈得多，快速得多。
这才是大多数情况下导致膜层性能降低的主要原因。
另外离线Low-E玻璃在储运、切割、磨边、清洗、加工、使用等过程中未及时清除的残留和吸附的水分存在，更加速这一化学反应。
因为水可以大量吸附空气中的硫化物，富积的硫化物浓度比空气中的浓度高数百倍，导致硫化反应更加强烈，膜层性能劣化更加快速。
所以离线Low-E玻璃的加工应该放在大气环境条件比较好的地区加工，才能最大限度地保证膜层性能。
误区二：厚玻璃的K值比薄玻璃显着降低，夹层玻璃K值比同厚度玻璃显着降低对于普通浮法玻璃来说单片玻璃厚度的增加对建筑物的保温性能提高并不大，如厚度为的玻璃与厚度为的玻璃相比较，玻璃的厚度增加倍，玻璃的重量也增加了倍，但其K值只降低%.采用这两种玻璃各自组成12mm厚的充氩中空玻璃，两者相比K值只下降%.所以单纯通过增加玻璃厚度来提高玻璃的保温性能是很不经济的。
从后面的玻璃性能计算可知5mmC++5mmC夹层玻璃其厚度为，K值为m2K比厚的单片白玻K值降低%，扣除厚度影响夹层玻璃对玻璃实际K值的降低也就在1%多一点。
绿建知识竞赛题库
浙建集团绿建知识竞赛部分题库一、选择题（政策类）1.绿色建筑按照《绿色建筑评价标识管理办法（试行）》对其进行评价标识。
评审合格后颁发绿色建筑设计评价标识，绿色建筑设计标识分为()星级。
标识有效期为（）年。
BA、二 1B、三 2C、四 3D、五 42.《关于严格执行公共建筑空调温度控制标准》国办发[2007]42号，所有公共建筑内的单位，包括国家机关、社会团体、企事业组织等，夏季室内空调温度设置不得低于___，冬季室内空调温度设置不得高于___。
BA、28℃18℃B、26℃ 20℃C、24℃22℃D、20℃24℃3.什么样的建筑符合绿色建筑的思想？AA、符合节能、节地、节水、节材，环境质量好的建筑；B、绿化多的建筑；C、节能的建筑；D、低碳的建筑；4.《十四五”建筑节能与绿色建筑发展规划》明确，到2025年完成既有建筑节能改造面积（）平方米以上，建设超低能耗、近零能耗建筑（）平方米以上，装配式建筑占当年城镇新建建筑的比例达到（），建筑能耗中电力消费比例超过（）。
CA、2.5亿 0.3亿 20% 40%B、3.0亿 0.4亿 25% 45%C、3.5亿 0.5亿 30% 55%D、4.0亿 0.7亿 40% 60%5.下列表述哪一项是不正确的？DA、“以人为本”应该成为绿色建筑的根本出发点和归结点。
B、绿色建筑承载着人类追求文明进步的崇高理想，承载着人类及地球和谐相处而幸福地生活繁衍的美好愿望。
C、要让老百姓共享绿色建筑发展的成果，解决“住有所居”的住房公平问题。
D.绿色建筑是高成本、高标准、高技术的产物。
E.发展绿色建筑作为应对资源环境压力的有效手段,已经成为世界各国政府和专家学者的共识。
6.下面哪一个词语没有体现绿色建筑的理念？BA、以人为本B、人定胜天C、天人合一D、因地制宜7.关于绿色建筑代表含义，错误的是（）。
DA、节能B、健康C、环保D、高价格8.日常生活中有不少节能措施，以下哪种是不节能的？BA、商场采用自动启停的自动扶梯。

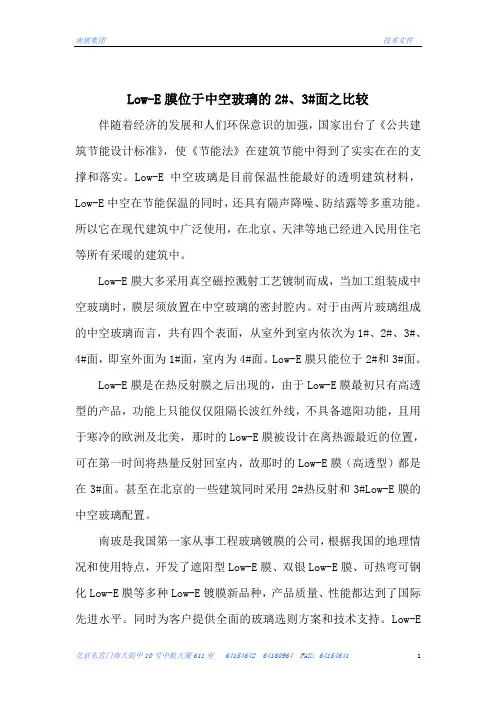

Low-E膜放在中空第2、3面的比较
Low-E膜位于中空玻璃的2#、3#面之比较伴随着经济的发展和人们环保意识的加强，国家出台了《公共建筑节能设计标准》，使《节能法》在建筑节能中得到了实实在在的支撑和落实。
Low-E中空玻璃是目前保温性能最好的透明建筑材料，Low-E中空在节能保温的同时，还具有隔声降噪、防结露等多重功能。
所以它在现代建筑中广泛使用，在北京、天津等地已经进入民用住宅等所有采暖的建筑中。
Low-E膜大多采用真空磁控溅射工艺镀制而成，当加工组装成中空玻璃时，膜层须放置在中空玻璃的密封腔内。
对于由两片玻璃组成的中空玻璃而言，共有四个表面，从室外到室内依次为1#、2#、3#、4#面，即室外面为1#面，室内为4#面。
Low-E膜只能位于2#和3#面。
Low-E膜是在热反射膜之后出现的，由于Low-E膜最初只有高透型的产品，功能上只能仅仅阻隔长波红外线，不具备遮阳功能，且用于寒冷的欧洲及北美，那时的Low-E膜被设计在离热源最近的位置，可在第一时间将热量反射回室内，故那时的Low-E膜（高透型）都是在3#面。
甚至在北京的一些建筑同时采用2#热反射和3#Low-E膜的中空玻璃配置。
南玻是我国第一家从事工程玻璃镀膜的公司，根据我国的地理情况和使用特点，开发了遮阳型Low-E膜、双银Low-E膜、可热弯可钢化Low-E膜等多种Low-E镀膜新品种，产品质量、性能都达到了国际先进水平。
同时为客户提供全面的玻璃选则方案和技术支持。
Low-E膜位于2#和3#面的差别主要有以下两方面的差异：1、节能的差别当Low-E膜位于2#面时，遮阳系数较低，比3# 时节能15% ～20%；夏天的U值也低。
冬天的U值则一样。
总之，Low-E膜位于2#面比3#面可多节能20%左右。
节能参数计算附后。
2、外观颜色的差别需要引起注意的是，Low-E膜位于这两个不同的面所造成的外观颜色效果截然不同，不同型号的Low-E玻璃所具有的这种颜色效果区别很大。
对有反射颜色的Low-E玻璃（无色的CES11品种除外），位于第2#面的外观效果具有镀膜玻璃的质感，而位于第3#面则没有这种效果。
LOW-E中空玻璃与三玻两腔中空玻璃的比较
Low-E中空玻璃与三玻两腔中空玻璃的比较判别中空玻璃节能特性的主要指标:传热系数K 和太阳的热系数SHGC。
中空玻璃的传热系数K 是指在稳定传热条件下，玻璃两侧空气温度差为1℃时，单位时间内通过1 平方米中空玻璃的传热量，以W/m2·K 表示。
太阳得热系数SHGC 是指在太阳辐射相同的条件下，太阳辐射能量透过窗玻璃进入室内的量与通过相同尺寸但无玻璃的开口进入室内的太阳热量的比率。
在K 值与SHGC 值之间，前者主要衡量的是由于温度差而产生的传热过程,后者主要衡量的是由太阳辐射产生的热量传递，实际生活环境中两种影响同时存在,所以在各建筑节能设计标准中，是通过限定K 和SHGC 的组合条件来使窗户达到规定的节能效果。
1。
两种玻璃节能参数的比较不同结构的中空玻璃节能指标传热系数K、太阳得热系数SHGC、透光率Tvis 的比较。
Low-E 中空玻璃的K 值小等于三玻两腔中空玻璃的K 值,K 值越小抑制温差传热越有效，降低门窗玻璃热量损失效果越好，那么它的节能效果越显著。
下面再来看一下影响节能特性的另一个指标SHGC 值，三玻两腔中空玻璃的SHGC 值大于Low-E 中空玻璃的SHGC 值,意味着可以有更多的太阳辐射热量进入室内使室内温度升高.冬季，太阳辐射有利于建筑节能;而夏季，太阳辐射热成为空调降温的负荷，因此不能单纯从SHGC 值的高低来判断门窗玻璃的节能效果，而要根据地区气候环境来限定K 值与SHGC 值的合理组合达到规定的节能效果。
中空玻璃的隔音性能表中数据是按质量定律来计算的计权隔音量。
从理论上看，三玻两腔中空玻璃的隔声值与Low-E 中空玻璃隔声值相差2～3dB,依据“建筑外窗空气声隔声性能"隔音等级4 级的指标值：35dB≤Rw＜40dB，它们处于同一个隔声等级。
另外,低辐镀膜玻璃具有显著减少或阻挡紫外线透射的作用，由它制成的中空玻璃具有防紫外线的特性，可以防止室内家具等物品因紫外线照射而产生退色现象。
玻璃对比
三玻两腔中空玻璃:
物理参数：透光率：74％；反射率：21％iU值：193w／m2k：遮阳系数：081；隔声降噪性能55级，40Db。
优点：1）可见光透过率高，通透性好，室内自然采光效果好；2)冬季允许大量的太阳热辐射进入室内，用以增加室内的热能；3)比普通中空玻璃多了一层空气层，保温性能相对提高，大大降低由于供暖或空调所带来的能耗；4)比普通中空玻璃多了1层空气层，隔声降噪性能大大提高，如中空层选用惰性气体填充，其性能将有进步的提高，有利于营造宁静舒适的生活和工作环境，是地处闹市区域建筑物的最佳选择；5）具有良好的节能效果，可以大大降低建筑运行能耗，减少空调的装机容量，后续投入资金比之透明中空玻璃大大减少．利于环保：6)产品价格适中
两玻LOW-E：
物理参数：透光率：73％；反射率：12％；u值：1 .8W／m·k；遮阳系数：0 .69；隔声降噪性能：4级，35Db．
三玻两空玻璃(以透明，5+9A-4+9A+5为例)
物理参数：透光率：74％；反射率：21％i U值：1 .93w／m2 k：遮阳系数：0 .81；隔声降噪性能：5级，40Db。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Low-E中空玻璃与三玻两腔中空玻璃的比较
判别中空玻璃节能特性的主要指标：传热系数K 和太阳的热系数SHGC。
中空玻璃的传热系数K 是指在稳定传热条件下，玻璃两侧空气温度差为1℃时，单位时间内通过1 平方米中空玻璃的传热量，以W/m2·K 表示。
太阳得热系数SHGC 是指在太阳辐射相同的条件下，太阳辐射能量透过窗玻璃进入室内的量与通过相同尺寸但无玻璃的开口进入室内的太阳热量的比率。
在K 值与SHGC 值之间，前者主要衡量的是由于温度差而产生的传热过程，后者主要衡量的是由太阳辐射产生的热量传递，实际生活环境中两种影响同时存在，所以在各建筑节能设计标准中，是通过限定K 和SHGC 的组合条件来使窗户达到规定的节能效果。
1.两种玻璃节能参数的比较
不同结构的中空玻璃节能指标传热系数K、太阳得热系数SHGC、透光率Tvis 的比较。
Low-E 中空玻璃的K 值小等于三玻两腔中空玻璃的K 值，K 值越小抑制温差传热越有效，降低门窗玻璃热量损失效果越好，那么它的节能效果越显著。
下面再来看一下影响节能特性的另一个指标SHGC 值，三玻两腔中空玻璃的SHGC 值大于Low-E 中空玻璃的SHGC 值，意味着可以有更多的太阳辐射热量进入室内使室内温度升高。
冬季，太阳辐射有利于建筑节能；而夏季，太阳辐射热成为空调降温的负荷，因此不能单纯从SHGC 值的高低来判断门窗玻璃的节能效果，而要根据地区气候环境来限定K 值与SHGC 值的合理组合达到规定的节能效果。
中空玻璃的隔音性能表中数据是按质量定律来计算的计权隔音量。
从理论上看，三玻两腔中空玻璃的隔声值与Low-E 中空玻璃隔声值相差2～3dB，依据“建筑外窗空气声隔声性能”隔音等级4 级的指标值：35dB≤Rw＜40dB，它
们处于同一个隔声等级。
另外，低辐镀膜玻璃具有显著减少或阻挡紫外线透射的作用，由它制成的中空玻璃具有防紫外线的特性，可以防止室内家具等物品因紫外线照射而产生退色现象。
从以上分析中，Low-E中空玻璃的节能效果略好于三玻两腔中空玻璃。
2.重量及五金件承受能力的比较
因中空玻璃的结构不同，窗框及五金件承重会有所不同。
三玻两腔中空玻璃的重量是Low-E 中空玻璃重量的1.5倍，窗框及五金件承重会很大，在长期重载作用下，因开关疲劳，窗框型材的性能会有不同程度的改变、五金配件损坏、固定处及玻璃压条松脱等而影响窗的使用功能，给住户生活带来不便。
在三玻两腔中空玻璃门窗中，为了减小窗框及五金件承重，设计师们将气窗和门设计成单腔中空玻璃（K≤2.7 W/m2·K），无形中将门窗增加一个热洞效应，降低了门窗玻璃的隔热保温性能，玻璃窗的高效节能遭到破坏。
为保证门窗的保温隔热性能，设计师们又以通过改变型材的型号和增加钢衬的厚度来增强型材的强度，成本势必增加，同性能高价位的门窗也不会受到欢迎。
3.门窗安装难易程度的比较
从玻璃的组成上看，三玻中空的玻璃数量是两玻中空玻璃数量的1.5 倍，重量会相差很大，以1 万平方米且单块均面积为1 平方米的中空玻为例：
4+12A+4LOW-E 中空玻璃的总重量为207 吨，4+7A+9+7A+4 中空玻璃的总重量为
311吨玻璃到工地，从卸车、运上楼到安装，门窗工人的劳动力付出至少多出104 吨的量，相当于5200 平方米两玻中空玻璃，这个惊人的数据意味着安装工期的延长和劳动力工资的多支出，无形中增加了开发商和建筑商的成本。
玻璃是易碎品，因重量的差异，三玻中空玻璃的破损会高于两玻中空玻璃，因工地补片又将增加门窗玻璃的费用，一个精明的建筑商不可能抬高成本去运营。
4.材料消耗对比
据了解，近年来我国每年门窗需求量约为2.2 亿平方米，节能窗占有率按70%来计算，制作两种中空玻璃所消耗的材料。
经计算，使用Low-E 中空玻璃每年可节约建筑材料42亿元，折合103 万吨标准煤或70 万吨石油。
也就是说，Low-E中空玻璃取代三玻中空玻璃节约的建筑材料相当于每年每平米玻璃节省57 度电；因此，从材料消耗上讲，Low-E
窗是首选。
5.两种中空玻璃价格对比
在不考虑荷载因素，以同种材料的型号、厚度、相同或相近性能的基础上进行对比。
现在的民商用建筑特点是采用大的窗墙比，不但使室内更加明亮还能使人们更好的沐浴阳光。
为了视觉的美观，在荷载规定范围内，玻璃樘数越少越好，即节约型材，又降低繁繁琐安装。
随着玻璃板块的增大，对型材的抗弯强度要求相对增高，对于大板面的三玻窗，60 型塑钢型材已不能满足要求，应采用65 型塑钢型材，从表中数据看，三玻窗比Low-E 窗至少贵25 元/ m2，而保温性能又相对较低。
即便采用60 型塑钢型材，在K 值相同情况下，三玻窗比Low-E窗贵了5 元/ m2。
在K 值不同的情况下，虽然4+12A+4LOW-E 的价格与4+7A+4+7A+4 的相同，但K=2.1 W/m2·K 与K=1.9 W/m2·K 是处于不同的节能等级，三玻窗已经处于劣势。
通过以上对两种中空玻璃的性能、价格等数据分析可以得出，Low-E 中空玻璃以其高节能性、易安装、质量轻、低价位等优势将倍受欢迎，成为近年来市场需求增长最快的节能玻璃，三玻两腔中空玻璃以其相对的弱势逐渐受到冷落。
目前，世界很多国家正在立法鼓励使用Low-E玻璃，日本和美国的行业协会都采取一定的措施，鼓励加大Low-E玻璃的普及程度。
我国建筑行业Low-E 中空玻璃的应用也处于迅猛发展的势头，由耀华和旭硝子生产的在线Low-E系列产品和由南玻、耀皮生产的离线Low-E 产品已经在实际应用中实现了良好的节
能效果。
随着可持续发展观念和建筑节能意识的逐步深入，高性能的Low-E 中
空玻璃必将得到不断的发展和拥有更加广阔的市场前景。
