电梯井道照明设计
电梯井道照明设计要求(经典-重要)
id=1014 关于电梯井道的照明设计问题江苏省建设工程设计施工图审核中心许秀芳一、相关规定1、《电梯工程施工质量验收规范》GB 50310-2002第4.2.5条5款规定：“井道内应设置永久性电气照明，井道内照度应不得小于50 lx，井道最高点和最低点0.5m以内应各装一盏灯，再设中间灯，并分别在机房和底坑设置一控制开关”。
2、《民用建筑电气设计规范》JGJ 16-2008第9.4.5条2款规定：“井道内应设置照明，且照度不应小于50 lx，并应符合下列要求：1）应在距井道最高点和最低点0.5m以内各装一盏灯，中间每隔不超过7m的距离应装设一盏灯，并应分别在机房和底坑设置控制开关；2）轿顶及井道照明电源宜为36V；当采用220Ｖ时，应装设剩余电流动作保护器。
”二、设计中应考虑的问题1、照明电压的选择：由于电梯井道属狭小工作场所，为保证施工及维修人员的安全，应优先采用36 V安全电压；但当井道长度超过50m、接近或超过100m时，为减小电压损失确保照明质量，照明电压应采用220V，这时，必须装设30mA瞬时动作的剩余电流保护装置（RCD），以防人身电击。
2、照明光源的选择：当采用36V照明时，唯一的选择是采用白炽灯，因为36V电压无法启辉荧光灯等气体放电光源。
听说最近已有36V电压的紧凑型节能荧光灯问世，如果落实了，可优先选择。
3、白炽灯功率的选择：查照明设计手册，36V的白炽灯功率有15W、25W、40W、60W 和100W五档，设计时宜采用60W。
如采用100W，因为发热量大，灯头温度高，安装和使用时还应注意防火安全。
4、灯距问题：上述两个规范中，一个无灯距要求，另一个规定每隔7m设一盏灯，如此规定与要求井道照度达到50 lx的规定是不能同时满足的。
因为通过计算，当采用60W白炽灯时，每隔3m设一盏灯方能基本满足该照度要求。
5、220V/36V照明变压器容量的确定：应按（井道长度÷3）×60W进行估算，再考虑0.8的功率因数。
框架结构电梯井道的构造要求
框架结构电梯井道的构造要求电梯是我们生活中非常常见的设备之一，在现代建筑中更是不可或缺。
而对于电梯的构造，其井道结构是非常重要的一部分。
本文将重点介绍电梯井道的构造要求。
一、井道结构1. 井道壁：井道壁应该具备一定的防火性能和强度。
它的应力计算应该满足规定的标准。
2. 井道顶：井道顶也应该具备防火性能和强度。
同时，顶部应该采用非光泡型材料，以保证顶部的平整度和整体稳定性。
3. 井道底：井道底应该坚固耐用，同时能够承受电梯的重量和压力。
在井道底的设计中，需要考虑到基础的地质条件和井道底部的排水问题。
4. 支撑结构：为了保证电梯的安全性，井道需要设置支撑结构。
这些支撑结构应该具备足够的强度和承载能力，以确保井道的整体稳定性。
二、井道门1. 开门方式：电梯井道门的开门方式应该采用双开门式，以确保在井道门开门时工作人员和乘客都能够保持安全。
而且，井道门需要使用电子锁或者机械锁来保证门禁的安全性。
2. 门的材料：井道门的材料应选择不易燃的材料，例如钢板和玻璃等。
而且，这些材料应该具有一定的防火性能，这意味着在火灾时，井道门能够阻止火势蔓延。
3. 门的尺寸：井道门的尺寸应该根据电梯的规格和公共建筑标准进行设计。
三、井道照明为了确保井道内的安全，井道应该设置充足的照明设施。
在井道内的墙壁上，应该有足够的照明设施，以便员工能够清晰地看到井道内的情况。
而且，井道内的照明设备也应该具备防水、防爆等防护功能。
这样，在发生意外情况时，照明设备能够始终保持良好的工作状态，以便救援人员进行救援行动。
综上所述，电梯井道的构造应该从安全性和稳定性两个方面进行考虑。
只有在井道的结构设计和井道门以及照明设备的选材和尺寸方面考虑完善，才能够确保电梯的安全性。
对于建筑师、设计师以及相关工作人员来说，他们需要深入了解电梯井道的构造要求，以确保井道的设计和相关设施的选材都能够符合标准要求。
只有这样才能够保证电梯在运转过程中的安全性和可靠性。
有机房电梯井道设计说明-可直接复制到CAD设计图纸内
有机房电梯井道设计说明（可直接复制到CAD图纸内）机房：1.通往机房门通道和楼梯宽度不少于1200mm(预留吊装孔可另议),并有充分照明,楼梯坡度不大于45°。
2.井道四壁到机房板底的结构,按建筑规范设置混凝土圈梁,必须与机房楼板同时浇注,且需满足R1,R2,R5(如果有)支反力要求.3.机房的地板应平坦整洁,能承受6000N/m²的均布载荷,在井道范围内的机房顶应设吊钩,结构可参见图二;其承载量详见井道土建图.4.机房及井道的墙壁,地板和屋顶应能大量吸收电梯运行时产生的噪音.电梯不应与卧室,起居室(厅)紧邻布置.凡受条件限制需要紧邻布置时,必须由用户负责采取隔声,减振措施.5.机房允许最高气温40°C以下,机房应有换气扇或空调机等通风换气设备.当机房外环境温度超过40°C时,机房应采用空调机降温.机房温度不低于5°C.机房应有适当的通风,同时必须考虑到井道通过机房通风.从建筑物其他处抽出的陈腐空气不得直接排入机房内.应保护诸如电机.设备以及电缆等,使它们尽可能不受灰尘.有害气体和湿气的损害.6.通至机房内的动力.照明总电源由使用单位负责,要求电梯起动的电压降不大于10%正常运行时供电压波动在±7%之内,电源频率变化不大于1%.7.按GB7588-2003要求:在机房中,每台电梯都应单独装设一只能切断该电梯所有供电电路的主开关.8.按GB7588-2003要求:轿厢.井道.机房和滑轮间照明电源应与电梯驱动主机电源分开,可通过另外的电路或通过与第7点规定的主开关供电侧相连,而获得照明电源.9.按GB7588-2003要求:轿顶.机房.滑轮间及底坑所需的插座电源,应取自第8点述及的电路.这些插座是:2P+PE型250V,直接供电;或根据GB14821.1的规定,以安全电压供电.10.按GB7588-2003要求:机房应设有永久性的电气照明,地面上的照度不小于200lx.照明电源应符合第8点要求.在机房内靠近入口(或多个入口)处的适当高度应设有一个开关,控制机房照明.机房内应至少设有一个符合第9点要求的电源插座.11.机房内钢丝绳与楼板孔洞每边间隙均应为20～40mm,通向井道的孔洞四周应筑一高50mm以上的台阶,该台阶由用户负责. 12.若电梯主机等部件不能从建筑物外吊装时,需由用户负责在机房楼板预留吊装孔,位置和尺寸见可参见图一.如不能按图一尺寸预留时,请与日立电梯(中国)有限公司联系.吊装后由用户负责覆盖,结构按机房楼板要求.井道：1.按GB7588-2003要求:电梯井道应为电梯专用,井道内不得装设与电梯无关的设备.电缆等.2.井道四壁(包括各层统腰圈梁)应是垂直的,井道垂直度偏差为0～+30mm;3.井道四壁为圈梁+砖墙或钢结构或200mm混凝土墙.Ⅰ）当井道壁为砖墙+圈梁时,圈梁水泥混凝土抗压强度不得小于C25,且圈梁应能承受不小于1000Nm的弯矩.圈梁厚度不小于160mm,轿厢侧和对重侧圈梁高度不小于350mm,门头横梁高度不小于350mm.圈梁的垂直档距不应大于2500mm,圈梁的垂直档距偏差为-50～+0mm.圈梁的具体档距详见《电梯井道土建图》. Ⅱ）当井道壁为钢结构时,钢圈梁应能承受不小于1000Nm的弯矩,钢圈梁的垂直档距不应大于2500mm,钢圈梁的垂直档距偏差为-50～+0mm,圈梁的具体档距详见《电梯井道土建图》.4.本机种最小层楼高度为2800mm,当楼层高度<2800mm时,牛腿结构与尺寸需作修改.5.当相邻两层门地坎间的距离超过11m时,其间应设安全门,安全门的高度不小于1.8m,宽度不小于0.35m.按GB7588-2003标准设置.6.电梯安装后,门洞的缝隙由用户负责封堵.7.图注井外层门粉刷装修宜待电梯门安装后进行.8.井道照明由供方提供.底坑：1.电梯井道最好不设置在人能到达的空间上面.如果轿厢或对重之下确有人能够到达的空间,井道底坑的底面至小应按5000N/m²载荷设计,并且:i）将对重缓冲器安装于一直延伸到坚固地面上的实心桩墩;或ii）对重上装设安全钳装置.此时井道平面净尺寸须加大,请与日立电梯(中国)有限公司联系确认.2.井道底坑应是防水的.3.对重的运行区域应按GB7588-2003要求采用刚性隔障防护.在装有多台电梯的井道中(指通井布置),不同电梯的运动部件(轿厢或对重)之间应按GB7588-2003要求设置隔障.这种隔障应至少从轿厢或对重行程的最低点延伸到最低层楼面以上2.5m米高度,宽度应能防止人员从一个底坑通往另一个底坑.如果轿厢顶部边缘和相邻电梯的运动部件之间的水平距离小于0.5m,隔障应延长贯穿整个井道的高度,其宽度应至少等于该运动部件或运动部件的需要保护部分的宽度每边各加0.1m.以上刚性隔障由客户负责.4.当底坑的缓冲器、导轨底座处不需浇注混凝土墩时（是否设置混凝土墩，详见相应电梯的井道土建图），缓冲器及导轨底座采用膨胀螺栓固定在底坑地面上，膨胀螺栓安装孔的钻孔深度小于或等于90mm,客户需确保钻孔后底坑防水层仍然有效，不得出现漏水或渗水。
电梯配电设计基础知识
电梯配电设计基础知识
1987 年由国家标准局发布了发布实施的《电梯制造与安全规范》（Safety rul es fortheconstruction and installation oflifts and service lifts）。
该标准的目的是为乘客电梯、载货电梯和杂物电梯规定安全准则，以防电梯运行时发生伤害乘客和损坏货物的事故。
用于运输货物电梯的轿厢尺寸和结构允许人员进入，它属于“电梯” 而不属于“杂物梯”。
（一）电梯制造与安装安全有关规定
为保证电梯电气装置的安装质量，促进安装技术进步，确保电梯安全运行，在作电梯供电设计和施工中必须按照规范要求的标准执行。
国标规范通常用于额定速度不大于2．5m／s、电力拖动的用绳轮曳引驱动的各类电梯电气装置安装工程施工及验收。
安装电梯的前期工作
1．电梯电气装置的安装应按已批准的设计进行施工。
2．设备验收检查的要求，设备验收检查的要求首先要三查：
（1）包装及密封应完好，在运输中没有出现外伤。
（2）开箱检查清点，规格应符合设计要求，附件、备件齐全，外观应完好。
（3）下列文件应齐全：文件目录、装箱单、产品出厂合格证、电梯机房井道和轿厢平面布置图、电梯使用和维护说明书；电梯电气原理图、符号说明及电气控制原理说明书、电梯电气接线图、电梯部件安装图、安装调试说明书、备品及备件目录。
3．设备和器材的运输、保管，应符合国家有关物资运输、保管的规定。
当产品有特殊要求时，尚应符合产品的要求。
井道照明系统设计方案
井道照明系统设计方案一、方案背景井道照明系统是指在建筑物的楼梯、走廊、通道等公共区域中设置照明设备，以提供适当的光照条件，确保人员在井道区域中能够方便、安全地活动。
在现代建筑设计中，井道照明系统是一个重要的考虑因素，对于提高建筑物的舒适度和安全性具有重要意义。
二、系统组成1. 主电源与备用电源井道照明系统需要依靠稳定的电源来提供供电。
主电源可以通过市电供应，备用电源则可以采用电池或发电机组等设备，以应对主电源故障或停电情况。
2. 照明设备照明设备包括各种类型的灯具、光源等，根据需要选择合适的照明设备。
常见的照明设备包括荧光灯、LED灯、节能灯等。
3. 照明控制器照明控制器用于控制照明设备的开关、亮度等参数。
可以根据实际需求选择手动控制器、自动控制器或智能控制器等。
4. 输电线路与配电箱输电线路用于将电力从电源传输到各个照明设备，需要采用符合安全规范的电缆和配电箱进行连接和分配。
5. 其他辅助设备根据实际需要，可以考虑添加一些辅助设备，如照明传感器、紧急报警按钮等，以提高系统的灵活性和安全性。
三、系统设计考虑因素1. 光照需求根据井道区域的功能和使用需求，确定合适的光照水平和光照均匀度。
同时，考虑节能性和环保性，选择能效较高的照明设备。
2. 安全性井道照明系统必须满足相关安全标准，以确保人员在井道区域中的安全。
设计过程中要考虑防水、防火和防爆等特性，选择符合相关标准的照明设备。
3. 系统可靠性为了确保系统的正常运行，应考虑设置备用电源和故障自检装置，以及设备的可维护性和可替换性。
同时，合理布置输电线路，避免过长的线路和过多的接头，降低故障率。
4. 控制方式根据实际需求选择合适的照明控制方式，可以根据光感应、时间控制、人体感应等设计自动开关和调光系统，提高能源利用效率。
5. 成本和效益系统设计过程中要综合考虑各种因素，包括系统的初装费用、运行维护费用以及节能效果。
通过合理配置，优化系统性能，同时降低系统运行成本。

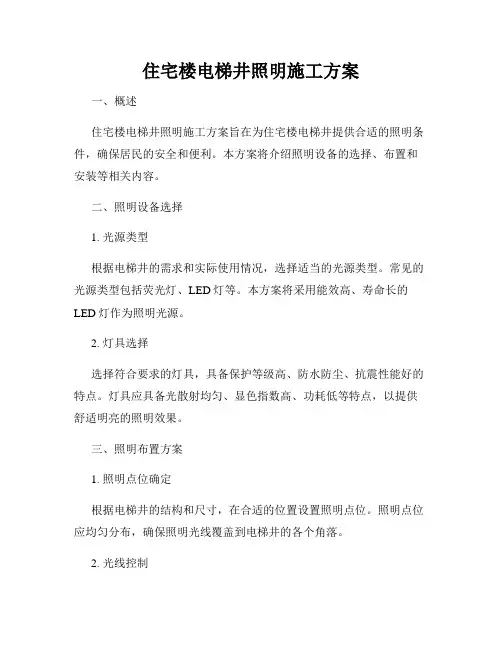

住宅楼电梯井照明施工方案
住宅楼电梯井照明施工方案一、概述住宅楼电梯井照明施工方案旨在为住宅楼电梯井提供合适的照明条件，确保居民的安全和便利。
本方案将介绍照明设备的选择、布置和安装等相关内容。
二、照明设备选择1. 光源类型根据电梯井的需求和实际使用情况，选择适当的光源类型。
常见的光源类型包括荧光灯、LED灯等。
本方案将采用能效高、寿命长的LED灯作为照明光源。
2. 灯具选择选择符合要求的灯具，具备保护等级高、防水防尘、抗震性能好的特点。
灯具应具备光散射均匀、显色指数高、功耗低等特点，以提供舒适明亮的照明效果。
三、照明布置方案1. 照明点位确定根据电梯井的结构和尺寸，在合适的位置设置照明点位。
照明点位应均匀分布，确保照明光线覆盖到电梯井的各个角落。
2. 光线控制考虑到节能和使用便利性，本方案将配置光线感应开关，当电梯井内没有人员时，自动关闭照明，以减少能源的浪费。
四、照明安装方案1. 灯具安装位置在电梯井顶部和侧壁适当位置设置灯具安装支架，并根据实际需要选择安装灯具的数量。
灯具安装位置应与电梯井的结构相配合，以确保安装牢固、稳定。
2. 电源布置根据电梯井内照明灯具数量和功率要求，合理规划电源线路。
电源线路应符合电气安全标准，并保证线路的可靠性和绝缘性能。
五、安全措施1. 防水防潮在电梯井内安装灯具时，应采取防水防潮措施，确保灯具的正常使用。
根据实际情况，可以选择防水灯具或者加装防潮罩等方式来达到防水防潮的效果。
2. 安全电压为避免触电事故的发生，照明系统的电压应符合相关标准，保证在使用过程中不会出现电击的风险。
同时，在照明设备的安装和维护中，应采取必要的安全措施，严禁私拉乱接电线，确保操作人员的人身安全。
六、施工进度与验收参考施工时间表，制定合理的施工进度安排。
施工人员应按照相关规定进行操作，确保施工质量和安全。
施工完成后，进行验收工作，确保照明系统的正常使用和达到预期效果。
七、维护与管理定期检查照明设备的工作状态，及时更换损坏的灯具和维修电路中的故障。
别墅电梯井道设计的要求
别墅电梯井道设计的要求一、概述随着别墅的普及和人们对生活品质的追求，别墅电梯的需求逐渐增加。
别墅电梯的井道设计对于安全性、美观性和舒适性有着重要影响，因此需要有一系列的设计要求来保证电梯井道的质量。
二、安全性要求1. 结构安全：井道和轿厢结构应符合相关国家标准和规范，承重能力和抗震性能应满足设计要求。
2. 防护措施：必须设置有效的防护门或门锁装置，以防止未经授权的人员进入井道。
3. 应急处理：在井道内应设置紧急报警装置、应急照明和紧急停梯装置，以应对突发情况。
4. 电气安全：各种电气设备应符合国家标准，保证供电和接地符合安全规范，并设置过载保护和短路保护设备。
5. 轿厢门安全：轿厢门应具备反折和切断功能，在使用过程中能够确保乘客的安全。
三、美观性要求1. 井道内墙面：井道内墙面宜采用美观的装饰材料，如不锈钢板、玻璃等，颜色和图案要与别墅整体风格相匹配。
2. 照明设计：井道灯光布局要合理，照明光线柔和且均匀，营造出舒适的感觉。
3. 装饰元素：在井道内可以设置一些装饰元素，如艺术装饰画、植物盆栽等，提升井道整体的美感。
四、舒适性要求1. 噪音控制：在电梯井道设计中要考虑降低轿厢运行时的噪音，使用静音设备和隔音材料。
2. 通风换气：电梯井道内要设置通风装置，保证空气流通，避免空气污浊。
3. 温度控制：根据别墅所在地区的气候特点，可以考虑在井道内设置恒温恒湿装置，确保乘坐舒适。
五、其他要求1. 空间利用：电梯井道设计要充分考虑空间利用率，尽量减少不必要的结构占用，确保整体功能的完善。
2. 清洁和维护：井道内表面材料应易清洁，设备应易维护，以便日常清洁和维修保养。
3. 可持续性：在井道设计中应考虑材料的可持续性和环保性，选择符合国家环保标准的材料应优先考虑。
通过以上设计要求的严格要求，可以确保别墅电梯井道在安全、美观和舒适上都能达到高标准，满足居住者对高品质生活的需求。
电梯井道照明线路开关的选择
电梯井道照明线路开关的选择随着城市现代化的快速发展，高层建筑物的数量越来越多，安装电梯已经成为高层建筑物的重要基础设施。
电梯井道内照明线路的布置及其开关的选择直接影响着电梯的正常运行，关系着建筑物的使用性能。
文章通过借助工程实例对电梯井道内照明配电干线的开关选择进行分析，以期为相关人员提供可借鉴价值。
标签：电梯井道；照明线路；微型断路器随着高层建筑物的民用、商用范围逐渐扩大，电梯的使用频率大大增加。
以“民用建筑电气设计规范（JGJ16-2008）”中对电梯井道照明作出的规定为依据[1]，应设置≥50lx的照度，且满足：（1）于电梯井道两端0.5m范围内分别设置盏灯，并以7m为间隔在整条井道内设置盏灯，照明线路的控制开关应设置在井道底坑以及井道顶部的机房内；（2）照明电源在通常情况下应设置为36V，在实际情况要求220V的情况下应设置动作保护器对剩余电流进行控制。
在高层建筑物中，应以计算电流作为其电梯井道照明线路开关的选择标准，并对导线进行布置。
此外，对于≥30层高的建筑物，应从多方面考虑到电压损失、过负荷保护、灯具特征以及短路保护等因素以确保线路照明正常运作。
1 工程实例文章以某层高为31层的建筑物为研究对象，该建筑物层间距为3m。
整栋建筑的配电室设置在地下一层，公共用电由容量为630kV A、长铜母线3（80×80）+1×（63×6.3）的两个室外变箱控制，且均以电源380/220V、规格ZRYJV22-4×150mm2的电缆线连接地下一层的配电柜。
其中，线路1长50m，线路2长100m，通过配电柜分配，两路分别连接风机、应急照明灯具。
该电梯井道内的应急照明线路为两根NHYJV型号的电缆线路，以树干式结合放射式的方式提供电源，规格4×35+1×16mm2。
在电梯井道内以四层为间隔装置应急双电源切换箱，并装置专门的一双电源切换箱于建筑物顶部负责照明，其回路包括航空障碍灯、电梯井道照明、井道插座、机房照明与插座等，其中利用容量500V A、220/36V的变压器负责电梯井道照明回路的供电需求，并以干线T接的方式将其与供电干线连接，确保供电正常。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电梯井道照明设计：
1、电梯井道照明电压的选择：电梯井道内部空间有限属狭小工作
场所，为了保证施工及维修人员不受电击，设计时宜选用36
伏特安全电压；需要注意的是在高层建筑中井道长度超过50m
接近或超过100m时，为减小电压损失，井道照明电压应采用
220伏特，同时应设30mA瞬时动作的RCD。
2、电梯井道照明光源的选择：当采用36V照明时，可选用36伏
特荧光灯或白炽灯。
3、36伏特白炽灯功率的选择：36伏特白炽灯功率分为15W、25W、
40W、60W、100W，设计时宜采用60W。
4、井道照明灯具间距问题：每隔不超过7m设一盏灯，设计时如
只按照7米一盏照明灯具，是无法满足50lx的要求。
建议当采
用60W白炽灯时，每隔3m设一盏照明灯具，以满足规范对照
度的要求。
5、220V/36V照明变压器容量的确定：应按（井道长度/3）×60瓦估算，再考虑0.8的功率因数。
例如，当电梯井道长度为50米时，需设1.250KVA的照明变压器。
6、36V照明出线应设保护电器，导线截面的选择要与保护开关相配合。
7、36V照明回路不应设PE线。
参见：《建筑照明设计标准》GB 50034-2004第7.2.13条关于“安全特低电压供电应采用安全隔离变压器，其二次侧不应做保护接地”的规定，其目的是防止高电压侵
入到特低电压侧而导致不安全。
8、井道照明管线宜暗敷，当明敷时应采用防火线缆和防火保护管，参见《通用用电设备配电设计规范》GB 50055-93第3.3.7条。
9、设在电梯机房和底坑的井道照明开关应采用双控开关。
