网线制作方法及步骤

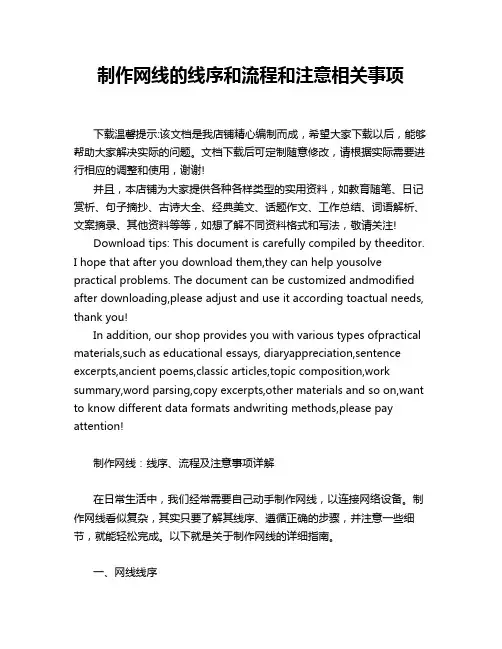

制作网线的线序和流程和注意相关事项
制作网线的线序和流程和注意相关事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!制作网线：线序、流程及注意事项详解在日常生活中，我们经常需要自己动手制作网线，以连接网络设备。
网线制作PPT课件
检查线缆质量
检查线缆的外观和内部结构，确保 线缆质量良好。
准备工具
准备所需的工具，如剪刀、剥线器、 压接工具等。
剥离线缆外皮
01
使用剥线器剥离线缆外皮，注意 不要损伤内部的线芯。
02
剥离外皮后，将线缆内部的线芯 整理好，以便后续操作。
排列线序
根8B。
线缆标准
确保选择符合国际标准的 线缆，如Cat 5、Cat 6等， 以保证网络性能和兼容性。
线缆长度
根据需要选择线缆长度， 考虑到布线长度和预留长 度，以适应不同的网络环 境。
工具
剥线刀
用于剥离线缆外皮，方便 进行后续的线缆制作。
压线钳
用于将线芯压接到水晶头 中，确保线芯与水晶头接 触良好。
测试仪
使用线缆排列工具将线芯按照规定的 颜色和顺序排列好。
固定线缆
将排列好的线芯放入水晶头或插座模块中，确保线芯固定好 。
使用压接工具将线芯压接在水晶头或插座模块上，确保接触 良好。
端接连接器
根据需要选择合适的连接器类型，如RJ45或RJ11。
将连接器的插头插入到相应的设备上，确保连接牢固。
04
网线制作常见问题与解决方案
网线制作ppt课件
目录
• 网线制作简介 • 网线制作工具与材料 • 网线制作步骤 • 网线制作常见问题与解决方案 • 网线制作实例展示
01
网线制作简介
网线的种类与用途
网线的种类
双绞线、同轴电缆、光纤等。
网线的用途
用于连接计算机、路由器、交换机等网络设备，实现数据传输和网络通信。
网线制作的基本步骤
准备工具与材料
网线、水晶头、压线钳、测线器 等。
剪裁网线
网线制作图解教程
谢谢大家！！
剥除灰色的塑料保护层之后即可见到双绞
线网线的4对8条芯线，并且可以看到每对 的颜色都不同。每对缠绕的两根芯线是由 一种染有相应颜色的芯线加上一条只染有 少许相应颜色的白色相间芯线组成。四条 全色芯线的颜色为：棕色、橙色、绿色、 蓝色。每对线都是相互缠绕在一起的，制 作网线时必须将4个线对的8条细导线逐一 解开、理顺、扯直，然后按照规定的线序 排列整齐。
制作网线的工具
制作网线的工具： 1：压线钳 2：网线测试仪
压线钳
网线测试仪
双绞线制作全过程图解
第一步：我们首先利用压线钳的剪线刀口
剪裁出计划需要使用到的双绞线长度。
பைடு நூலகம்
第二步：我们需要把双绞线的灰色保护层
剥掉，可以利用到压线钳的剪线刀口将线 头剪齐，再将线头放入剥线专用的刀口， 稍微用力握紧压线钳慢慢旋转，让刀口划 开双绞线的保护胶皮。
第四步 ：我们把线缆依次排列好并理顺压直之后， 应该细心检查一遍，之后利压线钳的剪线刀口把 线缆顶部裁剪整齐，需要注意的是裁剪的时候应 该是水平方向插入，否则线缆长度不一会影响到 线缆与水晶头的正常接触。若之前把保护层剥下 过多的话，可以在这里将过长的细线剪短，保留 的去掉外层保护层的部分约为15mm左右，这个 长度正好能将各细导线插入到各自的线槽。如果 该段留得过长，一来会由于线对不再互绞而增加 串扰，二来会由于水晶头不能压住护套而可能导 致电缆从水晶头中脱出，造成线路的接触不良甚 至中断。
双绞线特点
双绞线作为一种价格低廉、性能优良的传
输介质，在综合布线系统中被广泛应用于 水平布线。双绞线价格低廉、连接可靠、 维护简单，可提供高达1000Mbps的传输带 宽，不仅可用于数据传输，而且还可以用 于语音和多媒体传输。目前的超五类和六 类非屏蔽双绞线可以轻松提供155Mbps的 通信带宽，并拥有升级至千兆的带宽潜力， 因此，成为当今水平布线的首选线缆。
网线的制作 方法
网线的制作方法重点：1、网线的分类2、网线制作工具的使用3、网线制作的步骤4、网线的测试难点：1、网线制作工具的使用2、网线制作的步骤一、网线工具在网线制作的过程中，必须要用到一些制作的辅助工具和材料。
在制作的工程中，最重要的工具就是压线钳，当然这个压线钳的功能不仅仅是压线用，钳上还具备着很多功能。
压线钳目前市面上有好几种类型，而实际的功能以及操作都是大同小异，以上图的一把为例，该工具上有三处不同的功能。
在压线钳的最顶部的是压线槽，压线槽供提供了三种类型的线槽，分别为6P、8P以及4P，中间的8P槽是最常用到的RJ-45压线槽，而旁边的4P为RJ11电话线路压线槽。
在压线钳8P压线槽的背面，可以看到呈齿状的模块，主要是用于把水晶头上的8个触点压稳在双绞线之上。
最前端是剥线口,刀片主要是起到切断线材二、网线线序局域网内组网所采用的网线，使用最为广泛的为双绞线（Twisted-Pair Cable；TP），双绞线是由不同颜色的4对8芯线组成，每两条按一定规则绞织在一起，成为一个芯线对。
作为以太局域网最基本的连接、传输介质，在一定程度上决定了整个网络性能。
一般来说越是基础的东西越是取着决定性的作用。
双绞线作为网络连接的传输介质，将来网络上的所有信息都需要在这样一个信道中传输，因此其作用是十分重要的，如果双绞线本身质量不好，传输速率受到限制，即使其它网络设备的性能再好，传输速度再高也没有什么用。
因为双绞线已成为整个网络传输速度的一个瓶颈。
它一般有屏蔽（Shielded Twicted-Pair STP）与非屏蔽（Unshielded Twisted-Pair UTP）双绞线之分，屏蔽的当然在电磁屏蔽性能方面比非屏蔽的要好些，但价格也要贵些。
双绞线按电气性能划分的话，可以划分为：三类、四类、五类、超五类、六类、七类双绞线等类型，数字越大，也就代表着级别越高、技术越先进、带宽也越宽，当然价格也越贵。
三类、四类线目前在市场上几乎没有了，如果有，也不是以三类或四类线出现，而是假以五类，甚至超五类线出售，这是目前假五类线最多的一种。
计算机网线制作PPT课件
测试阶段
兼容性测试
确保课件在不同版本的 PowerPoint中都能正常运行。
播放测试
检查课件播放是否流畅，无卡 顿、乱码等问题。
链接检查
确保课件中的超链接都能正常 打开，无死链现象。
细节检查
仔细检查每一页PPT，确保文字、 图片等元素无错别字、排版错误
等问题。
04 网线制作常见问题与解决 方案
模板选择
根据需求选择合适的PPT模板，确保课件外观美观、 统一。
制作阶段
01
02
03
04Βιβλιοθήκη 内容布局根据需求分析，合理安排每页 PPT的内容，确保信息清晰、
简洁。
设计美化
运用模板提供的样式和素材， 对PPT进行美化，使其更具吸
引力。
动画效果
适当添加动画效果，增强课件 的互动性和趣味性。
交互设计
根据教学内容，设计适当的交 互环节，提高学习者的参与度
制作步骤
将双绞线按照T568B标准，线对齐，剪齐， 然后进行压制水晶头。
网线标准
遵循EIA/TIA 568标准，包括568A和568B 两种标准。
注意事项
确保双绞线的线序正确，避免出现短路或断 路现象。
企业网线制作
网线种类
同轴电缆、光纤等。
网线标准
遵循ISO/IEC 11801标准，支持 100Base-TX、1000Base-T等高速 网络传输。
网线的材料
铜线
常用材料，具有良好的导电性能和机 械强度。
铝线
光纤
由玻璃或塑料纤维组成，传输速度快、 抗干扰能力强。
价格较低，但导电性能较差，易氧化。
02 网线制作工具与材料
网线制作工具
实验一 网线的制作与连接
实验一网线的制作与连接一、实验目的1、掌握双绞线的接头制作方法2、掌握双绞线的连接方式3、掌握双绞线制作工具的使用4、掌握双绞线测试工具的使用二、实验内容1、使用EIA/TIA 568B 标准制作一根1米左右的直通双绞线，并测试其连通性。
2、制作一根1米左右的交叉双绞线，并测试其连通性。
三、实验步骤（1）用剥线钳剥去双绞线端头的外皮大概2-4cm。
（2）按照T568B的线序标准对内芯进行排序。
（3）用RJ45压线工具将排完序的内芯一次性剪平整，且剩余裸芯15mm到30mm之间；（4）将双绞线插入水晶头中，用劲往里推。
（注意RJ45接头方向，线要插到底）；（5）用压线钳压紧。
（6）用同样的办法做另一端水晶头。
四、实验结果直通双绞线和交叉双绞线制作好后，经过线缆测试仪测试，每一根线都是连通的，说明网线制作成功，可以正常使用。
五、思考题1、为什么剩余裸芯不能太短也不能太长？答：剩余裸芯太短则不能接进水晶接头，太长就会过多的暴露在保护套之外，容易断掉。
2、一般分别在什么场合下使用直连线和交叉线，用交叉线时PC该如何设置IP？答：使用直连线的场合：将交换机或HUB与路由器连接或者计算机（包括服务器和工作站）与交换机或HUB连接。
使用交叉线的场合：交换机与交换机之间通过UPLINKS口连接； HUB与交换机连接； HUB 与HUB之间连接；两台PC网卡与网卡之间的连接直接相连；路由器接口与其它路由器接口的连接；Ethernet接口的ADSL Modem连接到PC机的网卡接口；ADSL MODEM连接PC机的网卡的连接；3、讨论制作过程中哪些容易导致网线不通或者不稳定的因素。
答：接线没有按照规定的次序摆放，线与水晶接头的方向相反，线没有剪整齐等。
4、查资料列出双绞线的分类标准和目前的市场价格（每100米）。
答：根据有无屏蔽层，双绞线分为屏蔽双绞线与非屏蔽双绞线。
根据电气性能，双绞线常见的有三类线，五类线和超五类线，以及六类线，前者线径细而后者线径粗，具体型号如下：1）一类线（CAT1）：线缆最高频率带宽是750kHZ，用于报警系统，或只适用于语音传输（一类标准主要用于八十年代初之前的电话线缆），不用于数据传输。
网线制作最全的资料
网线制作最全的资料网线制作是一项简单而有用的技能，可以帮助我们在家中或办公室里搭建网络连接。
在本文中，我们将提供一份最全的网线制作资料，以帮助你学习如何制作网线。
这份资料将包括所需材料、准备步骤、制作过程以及常见问题解答等内容。
一、所需材料：1. 网线线缆：常用的网线线缆有Cat5、Cat5e和Cat6等类型。
你可以根据需要选择合适的类型。
此外，你还需要确保线缆的长度适应你所需的网络布线。
2.网线插头：一般采用RJ-45插头，它是一种8P8C插头。
你可以在当地的电子设备供应商那里购买到它们。
二、准备步骤：1.确定所需的网线长度：首先，你需要测量网络布线的距离。
这将帮助你确定所需的网线长度。
2.购买所需的材料：购买适量的网线线缆和对应数量的插头。
建议购买一些额外的材料，以备不时之需。
三、制作过程：1.裁剪线缆：使用剥线钳来剥掉网线线缆两端的外皮。
请确保只剥掉大约2-3英寸的外皮，以确保线缆内部的绝缘层不会受到损坏。
2.整理线缆中的线芯：剥开外皮后，在网线的每个线芯上应该有其中一种颜色的绝缘层。
确保每个线芯的绝缘层长度相同，然后使用剥线钳将绝缘层剥去，露出金属线芯。
根据需要，你可能需要按照标准T568A或T568B来编排线芯。
3.插入线芯：将线芯按照网线插头的接线序列插入到插头的插孔中。
确保每条线芯都插入到相应的插孔中，并确保插头和线芯之间没有松动。
4.压接插头：将网线插头放入压线钳中，并牢牢地固定。
用力挤压并确保插头的金属针脚与线芯紧密连接。
再次提醒，确保每条线芯都正确连接。
重复此过程，制作另一端的网线。
四、常见问题解答：1.网线过长或过短时会有什么影响？-网线过长会导致信号衰减，降低网络速度和性能。
网线过短则无法满足所需的布线距离。
2.如何测试制作好的网线是否正常工作？-你可以使用网络电缆测试仪或网络连接测试工具来测试制作好的网线是否正常工作。
这些工具将帮助你检测连接的是否正常以及是否有电缆问题。
网线制作工艺指导书
网线制作工艺指导书一、简介网络已成为人们日常生活和工作中必不可少的工具，而网线作为网络通信的重要组成部分之一，其质量直接影响着网络传输的速度和稳定性。
本文档旨在介绍网线制作的工艺流程和操作要点，帮助读者了解网线制作的基本知识，并能够准确地制作和维护网线。
二、工具准备1. 网线：包括网线主线和网线插头两部分，可以选择符合自己需求的类型和规格。
2. 镊子：用于剥开网线外部绝缘层。
3. 剥线钳：用于剥开网线内层绝缘层。
4. 压线钳：用于固定网线插头。
5. 清洁布：用于擦拭网线和工具。
三、网线制作步骤1. 切割网线：根据所需长度，使用剥线钳将网线剪断。
注意要保持切口整齐，以便后续操作。
2. 剥开外部绝缘层：使用镊子轻松地将网线外部绝缘层剥开，露出内部绝缘层。
3. 剥开内部绝缘层：使用剥线钳将内部绝缘层剥开，注意不要伤到内部线芯，同时要保持剥开的长度均匀。
4. 整理线芯顺序：根据网线标准规定的线序，将各芯线整理好，并保持线序的准确性。
5. 铺置网线插头：将网线插头插入压线钳，并确保插头的方向正确。
6. 固定网线插头：使用压线钳将插头固定在网线上，确保插头与线芯之间有良好的接触。
7. 维护检查：完成网线制作后，使用清洁布擦拭整个网线，确保无灰尘和杂物残留。
四、注意事项1. 选择合适的网线类型：根据实际需求选择合适的网线类型，如Cat5e、Cat6等，确保网络传输的质量和速度。
2. 注意线序的准确性：根据标准规定的线序进行操作，确保线序的准确性和稳定性。
3. 注意剥线技巧：在剥开绝缘层时要注意力度和角度的控制，避免损伤线芯。
4. 整齐的线芯排列：在整理线芯顺序时要保持线芯整齐排列，避免短路和松动现象的发生。
5. 准确的插头安装：安装插头时要确保其方向正确，且插头与线芯之间紧密接触。
6. 定期维护检查：已安装的网线需定期进行维护检查，及时清洁和修复，确保其正常工作。
五、总结通过本文档的介绍，读者应该对网线制作的工艺流程和操作要点有所了解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网线的制作方法及步骤
—————计算机组装与维护
学院：
专业：
班级：
学号：
姓名：
指导老师：
一、所需材料：一定长度的双绞线（非屏蔽双绞线）、水晶头（RJ-45）
二、所需工具：RJ-45工具钳、网线测试器
双绞线包括两种：一、非屏蔽双绞线（UTP）二、屏蔽双绞线（STP）。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。
非屏蔽双绞线分为：三类线、四类线、五类线、超五类线、六类线
双绞线做法有两种国际标准：EIA/TIA568A和EIA/TIA568B
T568A标准和T568B标准线序表
双绞线的连接方法：直通线缆和交叉线缆。
直通线缆（即网线）的水镜头两端都遵循T568A或T568B标准，双交线的每组线在两端是一一对应的，颜色相同的在两端水晶头的相应槽中保持一致。
它主要用在交换机（或集线器）Uplink口连接交换机（或集线器）普通端口或交换机普通端口连接计算机网卡上。
（现在市场上大多数都遵循T568B的标准）
交叉线缆（即反线）的水晶头一端遵循568A，而另一端则采用568B标准，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2，它主要用在交换机（或集线器）普通端口连接到交换机（或集线器）普通端口或网卡连网卡上。
（实现两计算机间大量数据的传输、游戏联机等）
三、制作过程：
1、剖开外部绝缘皮。
2、按T568A或T568B的标准把线序排好，并用工具钳把线口卡其。
端口长度1~1.5cm。
3、水晶头金属弹片面朝上，把卡其的线插入并使其插到水晶头底端。
4、用RJ-45工具钳把水晶头金属弹片压好（听到啪的声音就表示水晶头金属弹片已经压好）
另一端如法炮制
四、检测网线是否制作成功：
在把水晶头的两端都做好后即可用网线测试仪进行测试，如果测试仪上8个指示灯都依次为绿色闪过，证明网线制作成功。
如果出现任何一个灯为红灯或黄灯，都证明存在断路或者接触不良现象。
注：直通线测试仪上的灯应该是依次顺序的亮。
交叉双绞线那测试仪的一段的闪亮顺序应该是3、6、1、4、5、2、7、8。
五、完成。
