jbpm4.3中文开发手册
jBPM4.3简单深入理解(一)
jBPM4.3简单深入理解（一）工作流（系统）主要概念工作流引擎：工作流的核心组件，对流程实例、任务实例以及其状态进行管理流程定义：预先定义的业务流转逻辑流程实例：业务的一次实际流转过程参与者：任务的执行者活动（任务）：组成流程定义的节点活动实例：组成流程实例的元素流转：从一个节点到另一个节点这一行为工作列表：当前需要办理的任务集合开发步骤1）根据实际应用场景创建流程文件；即编写*.jpdl.xml文件2）部署流程文件或流程资源到系统中；3）执行流程（使用指定的流程定义）；3.1）启动流程实例3.2）获取任务3.3）开始任务3.4）结束任务3.1到3.4是办理一个任务的过程，流程的执行就是启动流程实例+一次次办理任务的过程。
流程在实际应用场景中的一些操作一.流程的定义管理流程定义的发布、查询、删除、暂停、恢复二.流程实例管理流程实例的启动、显示流程图、执行、暂停、恢复三.任务管理分配任务、收回任务、定时任务、任务与表单绑定四.流程的历史查询任务的历史、流程实例历史、活动历史---下面开始进行代码描述------在详细描述之前，我们先来了解一下流程引擎ProcessEngine引用One ProcessEngine object can be used by all reque sts and threads in an application. Here’s how you can obtain a ProcessEngine把这个交给spring去管理Java代码<beanid="springHelper"class="org.jbpm.pvm.internal.processengine.Spring Helper"/><beanid="processEngine"factory-bean="springHelper"factory-method ="createProcessEngine"/>我们需要的一些服务都是通过流程引擎得到的RepositoryService repositoryService = processEngine.getRepositoryService(); ExecutionService executionService = processEngine.getExecutionService();TaskService taskService = processEngine.getTaskService();HistoryService historyService = processEngine.getHistoryService();ManagementService managementService = processEngine.getManagementService();一.流程的定义管理1.1流程定义的发布（即部署流程文件或流程资源到系统中）流程定义*.jpdl.xml的内容可以从文件，网址，字符串，输入流或zip输入流中获得Org.jbpm.api.newdeployment代码public interface NewDeployment extends Deployment {.../** adds a resource as a string */NewDeployment addResourceFromString(String resourceName, String string);/** adds a resource as a string */NewDeployment addResourceFromInputStream(String resourceName, InputStream inputStream);/** adds a resource as a resource from the classpath */NewDeployment addResourceFromClasspath(String resourceName);/** adds a resource as a url */NewDeployment addResourceFromUrl(URL url);/** adds a resource as a zip stream */NewDeployment addResourcesFromZipInputStream(ZipInputStream zipInputStream);/** adds a resource from a file */NewDeployment addResourceFromFile(File file);...}在测试的时候Java代码ProcessEngine processEngine = new Configuration().buildProcessEngine(); RepositoryService repositoryService = processEngine.getRepositoryService();//布署当前目录下test.jpdl.xml文件String deploymentId = repositoryService.createDeployment().addResourceFromClasspath("test.jpdl.xml").de ploy();在我们实际应用中，addResourceFromInputStream和addResourcesFromZipInputStream运用较多。
jbmp入门指南
按步骤来：
1）打开命令控制台（即Windows下的cmd），进入目录 ${jbpm.home}/install。
2）运行脚本（当然需要配置好Ant命令的路径）ant demo.setup.tomcat或者ant demo.setup.jboss。
没了，就这么简单的两步。
实际上这两步帮您做了如下工作：
这时候，您也可以使用jBPM控制台：http://localhost:8080/jbpm-console/，利用表2-1中所列用户之一进行登录。
表 2-1 jBPM控制台用户
注意：jBPM4.3控制台目前存在一个问题——对于一些比较慢的机器，在初始化流程报表时，控制台的失效时间太短了，所以当您第一次请求流程报表时，会出现超时，控制台会崩溃。注销，然后再次登录，就可以避过这个问题。同时，这个问题已经提交到了官方JIRA – JBPM-2508。
2）安装jBPM需要执行Ant脚本，所以需要Apache Ant 1.7.0或更高版本。可以在 /bindownload.cgi 获取到最新版本的Ant。
快速开始吧
如果作为一名初学者，拿到jBPM后，您最想做什么？没错，快速地安装好，开始运行。
事实上，jBPM在每一次大版本号变迁时的改动才是革命性的，例如jBPM3到jBPM4；而jBPM小版本号的变迁则是相对有限的改变，几乎不会需要您重新学习什么，例如jBPM4.1到jBPM4.3，改动不大，只要关注新版本的“What’s new”即可，也就是说：掌握了jBPM4.3，jBPM4.X对您就不在话下啦！
1）把Tomcat安装到${jbpm.home}/apache-tomcat-6.0.20目录下。
2）把jBPM安装到Tomcat中。
jbpm4.3简单小例子(一)
最近学习jbpm4.3.一个工作流框架。
准备工作请参考jbpm4.3用户指南。
注意的地方就是jbpm.hibernate.cfg.xml里配置数据库连接。
另外在jbpm4.3zip包下install的db里执行对应数据库的初始化脚本.start...关键对象ConfigurationProcessEngineRepositoryServiceExecutionServiceTaskServiceHistoryServiceManagementService其用法请参考用户指南.本例子流程图如下：A用户提出请假申请--》B用户审批--》C用户审批。
流程结束。
这个例子只用到两张自定义表，用作演示，一张为用户表，仅有username和password字段。
用作登录验证另一张为请假表单表，记录每一例请假表单,有id,title,content,process_id字段.其中process_id和jbpm4的流程实例关联。
index.jsp关键代码如下:----------------------------------------------------------------------------------------------<form action="login" method="post"><label for="username" >用户名:</label><input type="text" name="username" id="username" /><br/><label for="password" >密码:</label><input type="password" name="password" id="password" /><br/><input class="submit" type="submit" value="登录" /></form>----------------------------------------------------------------------------------------------action对应为登录验证的login servlet，这个比较简单，就是从user表中找记录登录成功后跳转至welcome.jsp页面,关键代码如下:<div><div class="navigate"><ul><li><a href="todolist" target="result" onclick="javascript:document.getElementById('ifr').src=todolist">代办事项</a></li><li><a href="postleave" target="result" onclick="javascript:document.getElementById('ifr').src=postleave">请假申请</a></li><li><a href="deployleave" target="result">部署请假流程</a></li><li><a href="logout">注销</a></li></ul></div><div class="main"><iframesrc="" width="99%" height="99%" frameborder="0" id="ifr" name="result"></iframe></div></div>页面分为左右两部分，左边为导航区，点击相应链接，右边显示相应模块点击请假申请，右边弹出请假表单，填写完成后，点击提交，即启动一个请假流程实例。
jBPM开发入门指南
jBPM开发入门指南jBPM开发入门指南(1)工作流虽然还在不成熟的发展阶段，甚至还没有一个公认的规范标准。
但其应用却已经在快速展开，这说明市场对工作流框架的需求是急迫而巨大的。
我们公司的后台短信管理系统涉及短信编发、领导层层审核等操作，这是一个比较典型的工作流系统。
过去我们用的工作流引擎是 shark ，然后在使用后发现其过于庞大，后台数据库操作频繁而未进行优化，直接导致的后果就是前台操作缓慢。
于是经研究决定，将工作流引擎由 shark 换成 jBPM 。
jBPM 之前是一个开源软件，后加入 JBoss 组织。
正好我们公司也是用 JBoss 的。
不过 jBPM 并没有绑定在 JBOSS 上， Tomcat 等也可以使用它。
jBPM 的正处在不断发展中，做为开源软件的特点，其设计变化往往很大。
所以一些过去的资料可能已经不适用了。
于是作者根据自己的使用经验，重新整理出这份文档，以备学习参考。
注：本文使用的 jBPM 版本为 3.1.1环境准备1、安装JDK所有 JAVA 开发第一个需要安装的，没什么好说的。
记得把系统变量 JAVA_HOME 设上。
2、安装AntAnt 是使用 jBPM 必须的一个工具。
jBPM 中的很多操作都要用到 Ant 。
安装方法：（ 1 ）先下载： /dist/ant/binaries/ ，选一个如： apache-ant-1.6.5-bin.zip 。
（ 2 ）解压到 D:\ant （当然其他目录也可以）。
（ 3 ）设置如下系统变量： ANT_HOME=d:\ant 。
（ 4 ）把 %ANT_HOME%\bin 加入到系统变量 PATH 中。
3、安装EclipseEclipse 不是开发 jBPM 必须的工具，但它是对 jBPM 开发很有帮助的工具，特别是 jBPM 提供了一个 Eclipse 插件用来辅助开发 jBPM 。
关于 Eclipse 的安装不赘述了，本文用的版本是： Eclipse3.24安装 jBPMjBPM 的下载地址： /products/jbpm/downloadsz JBoss jBPM 是 jBPM 的软件包z JBoss jBPM Starters Kit 是一个综合包，它包括了 jBPM 软件包、开发插件、一个配置好了的基于 JBoss 的 jBPM 示例、一些数据库配置文件示例。

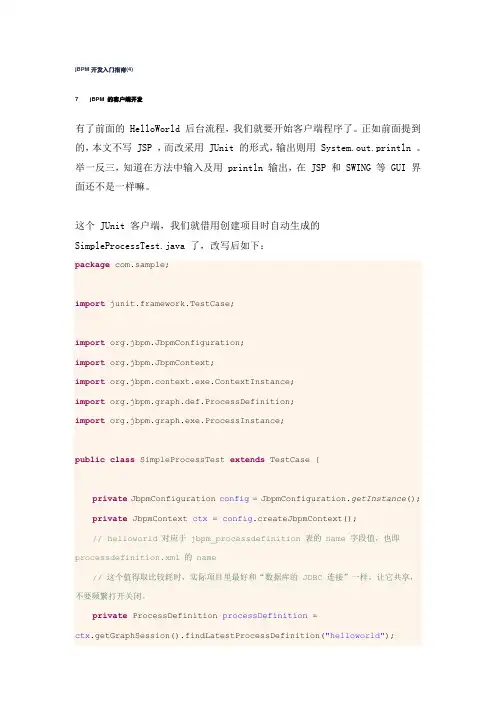

jBPM开发入门指南(4)
jBPM开发入门指南(4)7 jBPM 的客户端开发有了前面的 HelloWorld 后台流程，我们就要开始客户端程序了。
正如前面提到的，本文不写 JSP ，而改采用 JUnit 的形式，输出则用 System.out.println 。
举一反三，知道在方法中输入及用 println 输出，在 JSP 和 SWING 等 GUI 界面还不是一样嘛。
这个 JUnit 客户端，我们就借用创建项目时自动生成的SimpleProcessTest.java 了，改写后如下：package com.sample;import junit.framework.TestCase;import org.jbpm.JbpmConfiguration;import org.jbpm.JbpmContext;import org.jbpm.context.exe.ContextInstance;import org.jbpm.graph.def.ProcessDefinition;import org.jbpm.graph.exe.ProcessInstance;public class SimpleProcessTest extends TestCase {private JbpmConfiguration config= JbpmConfiguration.getInstance();private JbpmContext ctx = config.createJbpmContext();// helloworld对应于jbpm_processdefinition表的name字段值，也即processdefinition.xml的name// 这个值得取比较耗时，实际项目里最好和“数据库的JDBC连接”一样，让它共享，不要频繁打开关闭。
private ProcessDefinition processDefinition =ctx.getGraphSession().findLatestProcessDefinition("helloworld");public void testNewRequest() {long id = newRequest();System.out.println("id=" + id);checkNewRequest(id);confirmRequest(id);checkconfirmRequest(id);ctx.close();// 关闭jbpm容器}/***创建一个请假单**@return*/private long newRequest() {// 创建一个新流程ProcessInstance pi = processDefinition.createProcessInstance();// 取得流程的数据环境ContextInstance ci = pi.getContextInstance();// 创建一张请假单ci.setVariable("name", "陈刚" );ci.setVariable("day", 2);assertEquals(null, ci.getVariable("note"));// 请假申请结束，转到下一个流程结点pi.signal();return pi.getId();}/***检查请假单的数据**@param id*/private void checkNewRequest(long id) {// 从数据库提取原流程ProcessInstance pi = ctx.loadProcessInstance(id);// 取得流程的数据环境ContextInstance ci = pi.getContextInstance();// 创建一张请假单assertEquals("陈刚" ,ci.getVariable("name"));assertEquals(Integer.valueOf(2), ci.getVariable("day"));assertEquals("我要请假" , ci.getVariable("note"));// 当前是结点为confirmassertEquals(pi.getRootToken().getNode().getName(), "confirm");// 流程还没结束assertFalse(pi.hasEnded());}/***审批陈刚的请假申请**@param id*/private void confirmRequest(long id) {ProcessInstance pi = ctx.loadProcessInstance(id);ContextInstance ci = pi.getContextInstance();// 不通过ci.setVariable("note", "不准请假，继续加班" );// 审批结束，到下一个流程结点pi.signal();}private void checkConfirmRequest(long id) {ProcessInstance pi = ctx.loadProcessInstance(id);ContextInstance ci = pi.getContextInstance();// ConfirmAction类在signal后执行，所以覆盖了经理的审批意见assertEquals("准假" , ci.getVariable("note"));// 当前是结点为endassertEquals(pi.getRootToken().getNode().getName(), "end");// 流程结束了assertTrue(pi.hasEnded());}}这个例子还是很简单，而且关键是缺少用户、组、权限等工作流系统必须的东西，不过没关系。
jbpm开发文档
1 前台页面 (2)1.1前台总览： (2)1.2常用节点图标说明： (2)1.3前台操作： (3)2 后台设计 (4)2.1 Myeclipse配置JBPM4 (4)2.2 Jar包引入： (6)2.3 在项目中加入jbpm的配置文件： (6)2.4 后台接收说明： (6)2.5 后台处理说明： (7)3 Jbpm说明: (8)3.1 Jbpm常用的对象与方法： (8)3.2 流程的发布有以下几种方式： (8)3.3 流程开始： (9)3.4 处理人获得任务列表： (9)3.5 处理人结束任务 (9)4 补充： (10)4.1 用java类来动态指定处理人： (10)4.2 用java类来作判定条件： (11)4.3 流程中的变量 (12)4.3.1 流程实例变量的创建与获取： (12)4.3.2 任务实例变量的创建： (12)4.3.3 变量总结： (13)1 前台页面1.1前台总览：1.2常用节点图标说明：1.开始（start）节点，表示一个流程的开始，name属性作用主要是匹配节点流向。
2.任务（task）节点，表示流程执行的任务处理节点。
task节点属性有name（任务节点的名称），assignee（任务节点的执行人），g（节点坐标）。
其中name属性作用主要是匹配节点的流向；assignee属性有5中表达方式1、none这种表达方式就是不指定任务的执行人，一般会有动态指定，在task中加<assignment-handler class="com.yhte.GetAssignee"></assignment-handler>用class中java类来动态指定执行人。
2、assignee 可以指定特定的一个人，也可以用表达式来指定，表达式一般写作#{name}。
3、candidate-groups 指定了一个组来执行，指定了组中的每个成员都可以来执行此任务节点，但只要其中一个成员完成，那么这个任务节点便结束。
jbmp用户指南
使用jBPM开发基于WEB的工作流，首先需要搭建好开发环境，经过一段时间的摸索，先将环境搭建的步骤做个简要说明：1.前提：Eclipse 3.2MyEclipse 5.0GAjBPM3.1.2(jbpm-starters-kit-3.1.2)Oracle 10gStruts1.2Hibernate32.至于数据库的脚本生成就不说了，有些参考资料讲得比较清楚，也有备份。
3.安装完JBPM的相关Eclipse插件以后，就可以使用Eclipse创建(new...)一个Process Project以及相关的ProcessDefinition，但这不是我们想要的。
我们想要的从步骤4开始。
4.使用Eclipse创建一个Web Project，加入必要的框架包，如Struts，JSTL等。
5.在构建路径中配置jBPM库，这也是环境搭建的重点。
由于使用默认的Process Project 可以帮我们创建好jBPM库，但没有帮我们创建WEB环境，因此，我们首先建立WEB工程，再来搭建JBPM库。
6.在工程的“Build Path”中选择配置构建路径(Config Build Path...)。
7.在打开的窗口中选择右边的Libraries标签库，通过Add Library选项，在打开的窗口中添加一个jBPM库。
8.可以看到没有所谓的jBPM库选项，因此要自己动手，选择User Library选项，创建一个自定义的用户库，取名为jBPM Library [jBPM Runtime]。
9.添加jar文件到我们自定义的User Library中，需要添加的内容是：jbpm-starters-kit-3.1.2\jbpm.3\lib目录下的所有jar包；jbpm-starters-kit-3.1.2\jbpm.3\build目录下的所有jar包。
OK，开发环境初步搭建完成，我们同样可以在新建的工程中自由的创建Process Definition 文件。
程序员开发手册
程序员开发手册安全生产信息化管理系统》程序员开发手册1.概述目的：1.方便代码的交流和维护。
2.不影响编码效率，不与大众惯冲突。
3.使代码更美观，阅读更方便。
4.使代码逻辑更清晰，更易于理解。
范围：本手册适用于开发部全体人员，在软件项目开发的代码编写和后期维护阶段起作用。
警示：对于不符合编码规范的代码，必须在限期内修正。
逾期视为工作过失，部门主管或相关负责人视具体情况做出相关处理。
术语定义：1.匈牙利命名法已被禁用。
2.推荐使用帕斯卡（pascal）命名法或骆驼(Camel)命名法。
2.代码格式列宽：1.为了防止在阅读代码时不得不滚动源代码编辑器，每行代码或注释在一般显示频率下不得超过一显示屏，代码列宽控制在110字符左右。
2.系统中部分代码可以不遵循此原则，比如VIWFormItemDetail[]dv=(VIWFormItemDetail[]),sqlParams)。
3.SQL语句拼接、字符串拼接、函数参数名过长、判断语句过长的代码要遵循以上原则。
换行：1.当表达式超出或即将超出规定的列宽，一行被分为几行时，通过将串联运算符放在每一行的末尾而不是开头，清楚地表示没有后面的行是不完整的。
例如：StringquerySql=“SELECTProjectId”+“,ProjectTitle”+“FROM Project”。
2.每一行上放置的语句避免超过一条。
3.当表达式超出或即将超出规定的列宽，遵循以下规则进行换行：1) 在逗号前换行。
2) 在操作符前换行。
3) 规则1优先于规则2.例如：StringBuilder querySql = new StringBuilder();("SELECT。
AS PK ");(",",",");("。
AS ISBNCode");在编写代码时，应该遵守一定的格式规范，以提高代码的可读性和可维护性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
� 2.11.2.、在 eclipse 中安装 GPD 插件.............................................................. 12 � 2.11.3、 配置 jBPM 运行时............................................................................ 13 � 2.11.4.、定义 jBPM 用户库............................................................................ 14 � 2.11.5、在目录中添加 jPDL4 模式................................................................. 15 � 2.11.6. 导入示例............................................................................................ 16 � 2.11.7. 使用 ant 添加部分文件........................................................................ 17 第 3 章 流程设计器（GPD）.............................................................................................. 18 � 3.1、创建一个新的流程文件................................................................................ 18 � 3.2、编辑流程文件的源码.................................................................................... 19 第 4 章 部署业务归档......................................................................................................... 21 � 4.1、 部署流程文件和流程资源............................................................................ 21 � 4.2、部署 java 类................................................................................................. 22 第 5 章 服务....................................................................................................................... 24 � 5.1、流程定义，流程实例和执行......................................................................... 24 � 5.2、 ProcessEngine 流程引擎............................................................................... 26 � 5.3、Deploying a process 部署流程........................................................................ 27 � 5.4、 删除流程定义..............................................................................................28 � 5.5、启动一个新的流程实例................................................................................ 28 � 5.5.1、 最新的流程实例................................................................................ 28 � 5.5.2、 指定流程版本.................................................................................... 29 � 5.5.3、 使用 key............................................................................................ 29 � 5.5.4、使用变量............................................................................................ 30 � 5.6、执行等待的流向........................................................................................... 30 � 5.7、 TaskService 任务服务................................................................................... 31 � 5.8、 HistoryService 历史服务............................................................................... 33 � 5.9、ManagementService 管理服务........................................................................ 33
Java 技术交流群: 38615496
jBPM4.3 用户指南
java 技术交流群：38615496
翻译官方文档 2010 年 4 月 16 日
注：本文全部来自互联网，版权归原作者所有
目录
第 1 章 导言......................................................................................................................... 4
1
Java 技术交流群: 38615496
� � 1.1、 许可证与最终用户许可协议.......................................................................... 4 1.2、下载.............................................................................................................. 4
� 1.3、 源码............................................................................................................. 5 � 1.4、什么是 JBPM................................................................................................. 5 � 1.5. 文档内容......................................................................................................... 5 � 1.6、 从 jBPM 3 升级到 jBPM 4.............................................................................. 5 � 1.7. 报告问题......................................................................................................... 5 第 2 章 安装配置.................................................................................................................. 6 � 2.1、发布.............................................................................................................. 6 � 2.2、 必须安装的软件............................................................................................ 6 � 2.3、 快速上手...................................................................................................... 7 � � � � � � � 2.4、 安装脚本...................................................................................................... 8 2.5. 依赖库和配置文件......................................................................................... 10 2.6、 JBoss.......................................................................................................... 10 2.7、Tomcat......................................................................................................... 10 2.8、 Signavio 基于 web 的流程编辑器.................................................................. 10 2.9、用户 web 应用.............................................................................................. 10 2.10、 数据库...................................................................................................... 11 � 2.10.1、 创建或删除表结构........................................................................... 11 � 2.10.2、 更新已存在的数据库........................................................................ 11 2.11、流程设计器（GPD）.................................................................................. 12 � 2.11.1、 获得 eclipse......................................................................................12
