视频监控系统防雷方案
视频监控系统的防雷措施
击。
随 着 雨 季 的 到 来 ， 视 频 监 控 系 统 防 止 雷 电 袭 击 又 被 提 上 日程 。 为 了对 视 频 监 控 系统 采 取 有 效 的 防 雷 保 护 措 施 ，保 障 监 控 系 统 正 常 可 靠 的 运 行 ， 我 们 首 先 应 准确 了解视频监 控系统 的组成 以及 雷击 损害的原 因 ，
技术交流
视频控 系统 采取 有效的防雷保 护措 施 ，保障监控 系统正常可靠的运行 ，我们首先应准确 了
解 视 频 监控 系统 的 组 成 以 及 雷 击 损 害 的 原 因 ，从 而 选 用合 适 的 防 雷 保 护 装 置 ，研 究 和 探 讨 信 号 ． 电 源 线路 的 合 理布放 。 关 键 词 ：视 频 监 控 系统 ； 防 雷
、
前 端 设 备 如 摄 像 头 等 应 置 于 接 闪 器 （ 雷 针 或 其 他 避 接 闪导体 ）有效保 护范 围之内 。对 于已经处于其 它接 闪 器 或 高 层 建 筑 原 有 接 闪 系 统 保 护 范 围 之 内 的前 端 设 备 ，一般 可以不再 另行考虑 直击雷 防护 ；对于未 处于 任何接 闪系统保护 范 围之 内的前端设 备 ，则均应 考虑 直击雷防护问题。 当摄 像 机 独 立 架 设 时 （ 则 上 为 了防 止 避 雷 针 及 引 原 下 线 上 的 暂 态 高 电 位 ） ，避 雷 针 最 好 距 摄 像 机 ３ ４ — 米 的 距 离 。 如 有 困难 避 雷 针 也 可 以 架 设 在 摄 像 机 的 支 撑 杆上 ，引下线可直接利用金 属杆本 身或选 用西 ８ 的镀锌 圆钢 。为防止 电磁感应 ，沿杆 引上摄 像机的 电源线和 信号 线应 穿金 属管屏蔽 。金属管应 可靠接地 ，摄相机 与立柱必须高度绝缘 ，传输线缆穿金属管屏蔽绝缘。 室 外的 前端 设备应 有 良好的 接地 ，接地 电阻小于 ４ ，高 土 壤 电阻 率 地 区可 放 宽 至 ｌ Ｑ 。但 无 论 前 端 还 Ｑ ０ 是终端 设备的接 地 系统 ，如果距离 小于２ 米 ，两个接 ０ 地 系统之 间应做等 电位连接 。 （ ）传输线路 的防雷 二 监控 系统８ ％以上的雷 害事 故都 是因为与 系统相连 ０ 的 线 路 上 感 应 的 雷 电侵 入 波 过 电 压 造 成 的 。 因 此 ，做 好 与 系 统 相 连 的 线 路 防 护 是 整 体 防 雷 中不 容 忽 视 的一 环 。视 频 监 控 系统 主 要 是 传 输 信 号 线 和 电源 线 。 最安 全 的 布 线 方式 应 采 取 全 程 穿 金 属 管 埋 地敷 设 ， 同时注意 ，金 属管 两端 务必做 有效接地 。穿金属管埋 地 敷 设 的 传输 线 路 ， 可 以 使 雷 电 侵 入 波 的 幅 值 得 到 相 当程度的衰 减 ，从而 降低设备 遭受雷 电侵入波损 害的 概 率 。实 际工程 中 ，很多情 况下条件不 允许时 ，可以 全程穿金 属管架空 走线 ；或者 不作全程 穿金属管 ，但 在电缆进 入监控机 房和前端设 备前务 必穿金属管 埋地 敷设 ，埋 地长度不 小于 １ 米 ，在入 户端 将 电缆金 属外 ５ 皮 、金属 管与防雷 接地有效连 接 。为避 免首尾端 设备 损 坏 ，架 空 线 传 输 时 应 在 每 一 电杆 上做 接 地 处 理 ，架 空线 缆 的 吊线 和 架空 线 缆线 路 中 的金 属管 道 均应 接
小区视频监控系统设计方案及对策安防
*****一期智能化工程设计方案年月目录第一章项目概述21.1系统设计目标31.2系统设计原则31.3系统设计依据3第二章系统设计需求42.1项目建设需求42.2摄像机的位置需求42.3系统功能需求5第三章整体系统设计63.1视频监控总体架构原理图63.2系统说明73.3系统功能83.4主要设备功能介绍8前端设备8公共区域设备13第四章主要工程量（详细见合同清单）16第一章项目概述视频监控系统一直是监控领域中的热点，它以直观、方便、信息容丰富而在各个行业得到广泛应用，本次视频监控系统主要是对******小区的现场情况，再结合业主方的需求，在小区围设置视频监控，以提高小区安防监控能力，更好地保障业主方对******小区的人、物、财等管理工作，并以此为基础提供先进、安全、可靠、高效的系统设计方案。
1.1系统设计目标本视频监控系统的设计，以架构合理、安全可靠、产品主流、高性价比、低维护量作为出发点，并以此为基础提供先进、安全、可靠、高效的系统解决方案。
1.2系统设计原则在方案设计及建设过程中要充分考虑现场的特殊要求，系统方案设计时紧密结合业主方对******小区的实际使用需要，把握当前技术发展的现状和方向。
为此，我们在设计中始终遵循以下几项总体原则：1、规性：严格按省公安厅发的《省社会治安视频监控系统数据传输技术规》进行设计。
2、先进实用: 在本系统的设计中，首先要考虑的是实用性和易于操作，易于管理和维护，易于用户掌握和学习使用。
采用技术成熟的数字监控技术和设备及通信技术，同时要考虑对现有设备和资源的充分利用，保护原有的投资。
3、网络化、智能化、模块化、多媒体化：使本监控系统适应未来技术发展要求，使得系统在线维护、升级简单、方便。
上述系统设计的原则将自始自终贯穿整个系统的设计和实现。
1.3系统设计依据《安全防工程程序与要求》（GA/T75-94）《安全防系统验收规则》（GA308-2001）《安全防系统通用图形符号》（GA/T74-2000）《民用闭路电视监控系统工程技术规》 (GB50198-94)《防盗报警中心控制台》（GB/TI6572-1996）《视频安防系统技术要求》（GB/T367-2001）《智能建筑设计标准》（GB/T 50314－2000）《通信系统机房设计》（GBKJ-90）《系统接地的型式及安全技术要求》（GB14050-93）《彩色电视图像质量主观评价方法》（GB50198-94）《防盗报警中心控制台》（GB/T16572-1996）第二章系统设计需求2.1项目建设需求******建筑面积17万平米，容积率2.11，绿化率超过60%。
视频监控系统防雷保护方案
一、概述雷击是年复一年的严重自然灾害之一，随着我国微电子设备内部结构高度集成化（VLSI 芯片），从而造成设备耐过电压、耐过电流的水平下降，对雷电（包括感应雷及操作过电压）浪涌的承受能力降低。
众所周知，雷电具有极大的破坏性，其电压高达数百万伏，瞬间电流可高达数十万安培。
雷击所造成的破坏性后果体现于下列三种层次：①设备损坏，人员伤亡；②设备或元器件寿命降低；③传输或储存的信号、数据（模拟或数字）受到干扰或丢失，甚至使电子设备产生误动作而暂时瘫痪或整个系统停顿。
目前，世界上各种建筑、设施大多数仍在使用传统的避雷针防雷。
用避雷针防止直接雷击实践证明是经济和有效的。
但是，随着现代电子技术的不断发展，大量精密电子设备的使用和联网，避雷针对这些电子设备的保护却显得无能为力。
避雷针不能阻止感应雷击过电压、操作过电压以及雷电波入侵过电压，而这类过电压却是破坏大量电子设备的罪魁祸首。
每年各种通讯控制系统或网络因雷击而受破坏的事例屡见不鲜，其中安防监控系统因受到雷击引起设备损坏，自动化监控失灵的事件也常有发生。
安防监控子系统中部分前端摄像机设计为室外安装方式，对于雷雨多发地区必须设计安装防雷电系统。
二、方案设计说明系统防雷方案包括外部防雷和内部防雷两个方面:外部防雷包括避雷针、避雷带、引下线、接地极等等，其主要的功能是为了确保建筑物本体免受直击雷的侵袭，将可能击中建筑物的雷电通过避雷针、避雷带、引下线等，泄放入大地。
内部防雷系统是为保护建筑物内部的设备以及人员的安全而设置的。
通过在需要保护设备的前端安装合适的避雷器，使设备、线路与大地形成一个有条件的等电位体。
将可能进入的雷电流阻拦在外，将因雷击而使内部设施所感应到的雷电流得以安全泄放入地，确保后接设备的安全。
避雷带、引下线（建筑物钢筋）和接地等构成的外部防雷系统，主要是为了保护建筑物本体免受雷击引起的火灾事故及人身安全事故，而内部防雷系统则是防止感应雷和其他形式的过电压侵入设备造成损坏，这是外部防雷系统无法保证的。

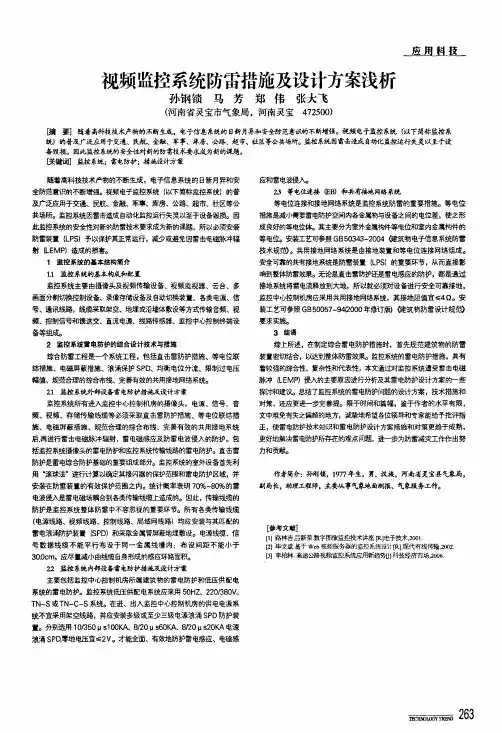

视频监控系统防雷措施及设计方案浅析
视频监控系统防雷措施及设计方案浅析孙钢锁马芳郑伟张大飞(河南省灵宝市气象局，河南灵宝472500)麈墨抖蘧睛要]随着高科技技术产物的不断生成，电子信息系统的日新月异和安全防范意识的不断增强。
视颇电子监控系统(以下简称监控系统J的普及广泛应用于交通、民抗、金融、军事、库房、公路、超市、社区等公共场所。
监控系统因雷击造成自动化监控运行失灵以至于设备毁损。
因此监控系统的安奎鲥新的防雷技书要求成为新的课题。
p徽】监控系统；雷电防护；措菇设计方案随着高科技技术产物的不断生成，电子信息系统的日新月异和安全防范意识的；F E T增强。
视频电子监控系统(以下简称监控系统)的普及广泛应用于交通、民航、金融、军事、库房、公路、超市、社区等公共场所。
监控系统因雷击造成自动化监控运行失灵以至于设备毁损。
因此监控系统的安全性对新的防雷技术要求成为新的课题，所以必须安装防雷装置(L PS)予以保护其正常运行，减少或避免因雷击电磁脉冲辐射(LEM P)造成的损害。
1监控系统的基本结构简介1．1监控系统的基本构成和配置监控系统主要由摄像头及视频传输设备、视频监视器、云台、多画面分割切换控制设备、录像存睹设备及自动切换装置、各类电源、信号、通诩线路，线缆采取架空、地埋或沿墙体敷设等方式传输音频、视频、控制信号和馈送交、直流电源、线路传感器、监控中，№制终端设备等组成。
2监控系统雷电防护的综合设计技术与措施综合防雷工程是一个系统工程，包括直击雷防护措施、等电位联结措施、电磁屏蔽措施、浪涌保护S PD、均衡电位分流、限制过电压幅值、规范合理的综合布线、完善有效的共用接地网络系统。
2．1监控系统外部设备雷电防护措璇．殁设计方案监控系统所有进入监控中心控制机房的摄像头，电源、信号、音频、视频、存储传输线缆等必须采取直击雷防护措施、等电位联结措施、电磁屏蔽措施、规范合理的综合布线、完善有效的共用接地系统后．再进行雷击电磁脉冲辐射，雷电磁感应及防雷电波侵入的防护。
瞬雷电子：安防监控系统的浪涌防护之监控摄像机
安防监控系统的浪涌防护之监控摄像机监控摄像机作为监控系统前端的主要组成部分，其自身的安全性能已逐渐受到重视，如平安城市系统、智能交通系统、环保监控系统、森林防火系统、铁路及高速公路综合监控系统等室外相对恶劣的工作环境中摄像机的安全性直接影响到整个监控系统的稳定性。
近年来极端天气频发，尤其是雷电的发生率越来越高，雷电产生的南北地域差别已不再那么明显，极端天气极大地考验着室外安装设备的安全性。
针对这种现状，安防监控工程设备尤其是前端摄像机要充分做好雷电防护设计，保证感应雷击时设备不会损坏。
根据安全防范视频监控摄像机通用技术的要求，规定监控摄像机应符合浪涌（冲击）抗扰度限值应符合GB/T 17626.5-2008中的规定，AC 电源端口:线-线等级2、线-地等级3；其他供电\信号线端口: 线-地等级2。
静电放电抗扰度限制应符合GB/T 17626.2-2006中试验等级3的规定。
因此对于不同的供电类型和输出类型，有不同的防护方案。
1、电源防护电源防护根据安全防范视频监控摄像机通用技术要求，视频监控摄像机的电源要求为交流供电的摄像机应能在AC 220V±10%或AC24V ±10% 范围内正常工作；直流供电的摄像机应能在DC 12V±10%范围内正常工作；摄像机宜支持交直流两种供电方式，网络接口摄像机宜支持POE 供电。
1.1 DC 电源防护方案电源防护方案图1 注：I>1A 时 取电感做退藕 ，I<1A 用PPTC 效果更佳图1保护方案可满足:IEC61000-4-5 10/700US 6KV /150A ； 1.2/50US&8/20US6KV /3KA 1.2 AC 电源防护方案电源防护方案瞬雷电子型号MOV GDT L/PPTC TVS DC12V14D820KSPC090F220uH K250-120USMBJ15CA图2 注：I>1A 时 取电感做退藕 ，I<1A 用PPTC 效果更佳 图2保护方用于AC 50HZ/60HZ 电源下，可满足:IEC61000-4-5 10/700US 6KV /150A ；1.2/50US&8/20US 6KV /3KA1.3 POE 供电技术浪涌防护供电技术浪涌防护（（传输频率100MHZ 100MHZ ））图3图3保护方案采用了地系统隔离的办法满足最小成本与最优防护要求采用可维护型设计，可满足 :IEC61000-4-5 10/700US 6KV ；1.2/50US&8/20US 5KV /2.5KA IEC61000-4-2 CONTACT DISCHARGE :8KV 2、接口防护接口防护根据安全防范视频监控摄像机通用技术要求，数据传输接口应采用RS-232、RS-485、USB、Ethernet、HDMI 中的一种或多种接口，实现单向或双向数据传输。
安防监控系统防雷设计要点
安防监控系统防雷设计要点发布时间：2022-12-06T01:44:30.809Z 来源：《科学与技术》2022年第15期第8月作者：刘国[导读] 随着人们生活质量的提高，对社会管理的安全要求也越来越高。
刘国山东泰山钢铁集团有限公司山东省济南市271100摘要：随着人们生活质量的提高，对社会管理的安全要求也越来越高。
如今，电子技术和网络已经普及到了每一个家庭当中，所以，安防监控系统也就更多地应用到了人们的生活当中。
正因为安防监控系统的应用如此广泛，导致在一些特殊的场所，比如银行、军事、工矿企业单位等公共、危化场所，安防监控系统的设备遭到雷击而导致的破坏频率也就增加了。
所以，对一些监控设备的电源、信号和设备进行防雷设计也就成了人们更加关注的一个难题。
关键词：安防监控系统；防雷设计；要点分析引言：在传统安防监控系统无法满足日益变化的复杂环境的安全监控需求的情况下，视频监控系统作为信息化建设的具体体现，是保证实验者生命安全和财产安全的关键措施，在实验室安全管理中发挥着重要的作用。
1导致安防监控系统遭遇雷击的主要因素就安防监控系统而言，其受到损伤主要致因为受到雷击产生的危害。
雷电产生于雷雨中，当雷电产生时会向的地面进行释放，而选择的目标一般是距离雷电最近、最易导电的物体。
一般情况下含有到导电微粒多的空气、较高的地面建筑物等容易受到雷击。
1.1直击雷直击雷是雷电的一种，它能够直接击中地面上露天的摄像机，对设备造成严重损害，直接击中电缆上时会熔断损害线缆，使设备不能正常运行。
1.2雷电侵入波就安防监控系统而言，雷击（或雷电感应）可能会作用到其电源线、信号输送、其余金属电缆线上，如此，雷电就能够沿着设备中的线缆等导电设备进入安防监控系统的内部，是系统受到损害。
1.3雷电感应雷雨天气时产生的落雷落到一定区域，在这个区域的一定范围内会所产生瞬变的强大电磁场。
安防将控设备内部一般是金属导电线路，强大的瞬变的电磁感应会使这些金属线路产生足以损害设备的电动势。
视频监控系统的防雷措施
视频监控系统的防雷措施随着科技的发展和安全意识的增强，视频监控系统在各类场所得到了广泛应用。
然而，雷电活动在某些地区和季节频繁发生，给视频监控系统带来了一定的安全隐患。
为了确保视频监控系统的稳定运行和数据的安全性，我们需要采取一系列的防雷措施。
本文将就视频监控系统的防雷措施进行探讨，并提出可行的解决方案。
一、设备的防雷保护1.1 接地系统建设视频监控设备通过良好的接地系统可以将雷击产生的过电流迅速引导到接地体上，从而减小对设备的影响。
因此，在安装视频监控设备时，应确保接地系统的设计与铺设符合规范要求。
首先，需要挖掘足够深度的坑和填充具备良好导电性能的接地体；其次，保证接地体与设备的连接良好，并避免接地线路与其他干扰源相交叉，以免产生不必要的干扰。
1.2 避雷针的安装对于大型视频监控系统，尤其是安装在高楼大厦上的系统来说，安装避雷针是非常必要的。
避雷针可以最大程度地吸引雷击，将雷击产生的过电流引导入接地系统，避免过电流对监控设备产生损坏。
因此，在安装视频监控系统时，应根据实际情况合理安排避雷针的位置和数量，并确保避雷针与接地系统的连接处良好。
二、布线的防雷保护2.1 选用合适的电缆电缆是视频监控系统中不可或缺的部分，选用合适的电缆也是防雷的重要环节之一。
在选择电缆时，应考虑其绝缘材料、耐压等级和抗干扰能力。
绝缘材料对电缆的绝缘性能起着至关重要的作用，应选用具有良好绝缘性能的材料；耐压等级应根据实际环境压力确定，以确保电缆不会在雷击时损坏；抗干扰能力则是保证数据传输质量的关键，应选用能有效抵御干扰的电缆。
2.2 电缆的布线方式电缆的布线方式也对视频监控系统的防雷起到关键作用。
电缆应尽量避免与强电线路、信号线路交叉铺设，以减少雷击对信号的干扰。
在布线过程中，应尽量选择与强电线路垂直或相交角度大于90°的方式，避免电磁感应的影响。
可以结合建筑物的结构，采用内部布线或者地下布线等方式，保证电缆与外界环境的隔离，减少雷击的可能性。
浅谈校园视频监控系统综合防雷措施
围在 ３ Ｏ度夹 角类 ，所 以避 雷针 的高度 ，
必须按照设备 的安装位置计算。 （ ） 端设备 的接 地 。防雷器 的接 三 前 地 非常重要 ，如 果接地 没有做好 ，防雷 器 起不 了作用 ，所 以一 个 良好 的接 地是
的入侵途 径可知 ，雷 电会 产生 强大 的 电 磁波 ，在周围的导体上产生感应雷 电流 ， 也 会 构成 对 电子 设备 的直 接 冲击 损 坏 。 据 资料统计 ，２ ． ４高斯 的电磁波 冲击就能 造 成 电子 设备 的直接损 坏 ，００ ．３高斯 的 电磁 波 冲击 就能 造成 电子设 备 的误 动 。
雷 电现象 。雷 电对视频 监控 系统 的侵 害
主要途径有以下几方面 ：
随着 通信 和计算 机技 术 的发展 ，视 频监 控 系统 大 量用 于 学校 的辅 助管 理 ， 特别是 在 中职学校 学生 管理 中发 挥着 特 殊的作 用 ，因此 对系统 运行 的可 靠性 提
第 一 ，直 击雷 。这是 指带 电云 层与 大地上某一点之 间发生 迅猛的放 电现象 。
护是 在入 侵 通道 上将 雷 电流 泄放 人 地 ，
取共 用接 地的方法 将避雷 接地 、电器 安 全 接地 、交流地 、直流地 统一 为一个 接
线 与 电源线处 加装 ＴＴ三合 一监 控专 用 Ｉ
防雷器 Ｔ Ｓ １ Ｄ ２ Ｐ Ｓ ２ １ ，此 款防 雷器 集视 频
地 装置 。如有特殊 要求设 置独立 地 ，则 应在两地 网间用地极保 护器 连接 ，这样 ，
流 电源 防雷器 ，如使用交 流 电 ，则安 装
Ｔ ０２ Ａ１Ｃ ４交流 ２Ｖ 电源防雷 器 。防雷器 ４
安装在离被保护设备距离越近越 好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
视频监控系统防雷方案
一、概述
随着科学技术的迅速发展,电子设备特别是弱电设备在各领域中的广泛应用,但是,利用微电子技术生产的设备,它的安全性、可靠性和电磁兼容性已成为人们非常关注的问题。
在实际应用中,各种微电子设备对人为的或自然的电压、电流的冲击越来越频繁,它给我们生活和工作带来了无法估算的损失。
而人为的或自然的电压、电流冲击大多数来源于四个方面:即雷击放电、静电放电、开关动作和强电磁脉冲。
其中雷击入电对电子设备的损坏最为严重,破坏性极大为此,我们认为对雷电电磁脉冲(LEMP)的防护,不但是必要的,而且是必须实施的。
我们国家对雷电防护工作非常重视,在2000年1月1日颁布实施《中华人民共和国气象法》,伴随着国家强制性防雷标准(GB50057-94)的出台,以及因雷击而造成重大损失的雷灾事故不断增多,雷电防护已刻不容缓。
现代防雷技术的原则强调全方位防护、综合治理、层层设防,把防雷看作一个系统工程。
根据国家有关规定,要求在建筑物的内外部各种系统上统一安装防雷装置。
为了规范市场,确保防雷产品的可靠性,工程中使用的防雷产品要有相关部门出具的检测报告。
国家标准中也指出,要做到在建筑物及其内部设备安装了防雷装置以后达到万无一失的水平,从经济角度出发,做到这一点就太浪费了,而且即使按照国家标准规范设计的防雷装置的防雷安全度也并非100%。
本方案依据国家、国际有关标准,本着安全可靠,技术先进,经济合理原则,以及高度负责的精神,并根据贵单位的介绍,精心设计,力求将雷击的损害降到最低点。
二、设计方案
1、设计依据
国家标准《建筑物防雷设计规范》GB50057-94(2000年版)
国家标准《建筑物电子信息系统防雷技术规范》GB50343-94(2004年版)
国家标准《民用闭路监视电视系统工程技术规范》GB50198-94
国家标准《低压配电设计规范》 GB50054-95
《低压配电系统的电涌保护器(SPD)第一部分:性能要求和试验方法》
国际标准IEC61312-2《雷电电磁脉冲的防护》第二部分建筑物的屏蔽、内部等电位连接及接地》
2、建筑物防雷类别
由于本 ? 场所,根据国家标准《建筑物防雷设计规范》GB50057-94(2000年版)提供的建筑物防雷分类标准,本?防雷工程按第?类防雷建筑物设计。
3、了解情况:设备的安装位置和功能
(1)前端视频采集系统;
a. 有?个室外点采用固定式摄像头,摄像头输入视频线来自前端光端机,摄像头电源来自适配器,适配器输入电源来自附近建筑物220V电源。
b. 有?个室外点采用带云台摄像头,摄像头输入视频线来自前端光端机,摄像头电源及云台控制线来自解码器,解码器输入控制线来自前端光端机,解码器输入电源来自附近建筑物220V电源。
c. 有?个室外点采用带云台摄像头,摄像头输入视频线来自监控机房,摄像头电源及云台控制线来自解码器,解码器输入控制线来自监控机房,解码器输入电源来自附近建筑物220V电源。
d. 有?个室内点采用固定式摄像头,摄像头输入视频线来自监控机房,摄像头电源来自适配器,适配器输入电源来自附近建筑物220V电源。
(2)后端机房控制;
a. 机房220V电源采用?个配电箱供电。
b. 有?个监控点的云台及视频信号输入都采用光纤输入机房。
c. 有?个室外监控点的云台控制信号及视频信号采用控制线及视频线直接输入机房。
d. 有?个室内监控点的云台及视频信号采用视频线及控制线直接输入机房。
4、保护对象:
根据贵单位的实际要求,本次防感应雷工程的保护对象为:
(1)监控机房的供电系统
(2)监控机房的摄像处理系统
(3)监控机房的云台控制处理系统
(4)所有摄像头的视频部分
(5)所有摄像头的控制线部分
(6)所有摄像头的供电部分
(7)所有室外光端机视频、云台控制、电源部分
5、设计思路
针对可能的雷电波入侵途径,我们在接地、屏蔽、合理布线、等电位连接等四个方面做多层次的防护,其中等电位连接最为重要,安装SPD实际就是间接等电位,其属于等电位连接方式的一种。
6、设计原则
安全可靠:由于本库区的安全性和设备的重要性,如果雷击对其造成损害,则由此所造成的影响将非常大。
依据国际、国内标准和自身丰富的经验,根据中国国情和贵单位的具体情况,对本次工程进行安全化的设计,以确保系统的安全可靠。
技术先进:在现有条件下,尽量采用当今国际、国内最先进和成熟的技术与产品,对库区监控系统起到最好的保护。
经济合理:根据设计要求和现场实际情况,在确保安全可靠的前提下,对产品进行优化组合应用,力求本防雷工程达到最优性价比。
7、具体防雷措施
(1) 室外摄像头的感应雷防护。
A. ?个室外固定式摄像头防雷,都须在摄像头与适配器前端安装?台SV-2/220,在附近供电建筑物的取电处安装?套AM2-20/2。
B. ?个室外带云台摄像头防雷,都须在摄像头与解码器前端安装一台SV-
3/220,在附近供电建筑物的取电处安装?套AM2-20/2。
C. ?个室外带云台摄像头,在摄像头与解码器前端安装?台SV-3/220,在附近
供电建筑物的取电处安装?套AM2-20/2。
D. ?个室内固定式摄像头本次不作防雷保护。
E. 室外?个光端机防雷,都须在所有的视频输出端口安装CoaxB-TV/S,都须在所有的云台控制线输出端口安装SR-E06V/2S,都须在附近供电建筑物的取电处安装?套AM2-20/2。
(2) 监控机房的感应雷防护。
供电系统的防护措施主要是在供电线路上安装电源SPD,在雷击发生时将雷电流泄放入地,并且将线路上的瞬间过电压限制到一个安全的水平。
本次工程我们采取三级防雷的措施。
第一级SPD:第一级SPD安装在机房电源进线处,连接线尽可能短而直,安装第一级SPD的目的在于将雷击产生的大电流瞬间泄放入地。
选用产品型号及安装位置:
选用ASP系列的电源第一级电源防雷器 ASafe-25×2 (当三相电时采用
ASafe-25×4)一套,安装在给监控机房供电的配电箱主线路断路装置的输出端,对地并联连接。
第二级SPD:第二级SPD安装在机房UPS输出线处,连接线尽可能短而直,安装第二级SPD的目的在于将第一级SPD未泄放完的雷电流瞬间泄放入地。
选用产品型号及安装位置:
选用ASP系列的电源第二级电源防雷器 AM2-20/2(当三相电时采用AM2-20/4)一套,安装在给监控机房供电的UPS的输出端,对地并联连接。
末级SPD:在重要设备(切换矩阵、硬盘录像机、重要的计算机、电视墙等)的前端处安装带精细保护装置和噪声抑制电路的插座式电源防雷器,将线路上的剩余瞬间过电压限制在1.0kV以下,总通流能力对地In(8/20μs)20kA,还可以吸收操作过电压。
选用产品型号及安装位置:
ASP系列的电源第末级防雷器LT A6-420NS-PRO,数量?只,安装在监控机房重要设备处。
信号系统防感应雷措施主要是在信号线路上安装信号SPD,在雷击发生时将雷电流泄放入地,并且将线路上的瞬间过电压限制到一个安全的水平。
监控机房端防雷措施:
在监控机房切换矩阵的室外直接引入视频线端口处安装视频防雷器CoaxB-TV/S ?只,串联安装在进入机房的视频线路上,防止从视频线路进入机房的浪涌。
在监控机房云台控制设备的室外直接引入云台控制线端口处安装信号防雷器SR-E06V/S ?只,串联安装在进入机房的视频线路上,防止从控制线路进入机房的浪涌。
(2)防静电感应过电压及室内均压等电位处理:
要求规定:监控机房的铜编织带都必须闭合成环,交叉点必须机械连接,铜编织带与其他设备也必须是机械式连接,以防连接处氧化,致使接地阻值升高。
防静电地板要进行接地处理,当室内空气干燥时很容易在防静电地板表层聚集大量电荷,为了充分发挥防静电地板的效用,应将设备外壳、机房内的不带电金属物件有效接地,可使用等电位连接盒BL-8 ? 只。
同时对防静电地板进行接地处理,为了保证机房内各接地线间的电位均衡,必须在防静电地板下进行室内均压等电位处
理,选用35mm2的铜编织带做等电位连接,网格不大于4×4米敷设于防静电地板下,组成均压网格并与防静电地板的支架进行有效电气连接。
(3)接地系统:
接地是防雷技术最重要的环节,不管是直击雷、感应雷或是其他形式的雷电最终都是把雷电流送入大地,因此,没有合理而良好的接地装置是不能可靠的防雷的。
根据贵方工程的地理位置.周边环境的特殊性和重要性,在接地时最好在摄像机端就近单独做接地系统。
根据国家标准,接地电阻必须小于4Ω。
三、售后服务及质量保证
1、产品保修期内免费维修
保修期内,若产品因雷击损坏,实行免费维修或更换,保修期为两年。
2、保修期结束后的维护服务
保修期结束后,我公司仍承担维修工作,只收取元器件成本费。
3、24小时应急服务
保修期内,如避雷器件正常使用时发生损坏,我公司将在接到通知后24小时做出响应,查明原因,并进行相应处理。
