冲压模具设计毕业设计摘要本文研究了冲压模具设计的相关理论及方法，以及如何应用这些理论和方法实现冲压模具的优化设计和生产。
针对零件的材料性能、工艺流程等多方面因素，本文综合运用CAD/CAE技术、有限元分析方法和试验验证等手段，对冲压模具进行了设计优化和仿真验证，并提出了完善的生产制造方案和质量控制方法，为冲压模具的研发和应用提供了一定的参考和借鉴价值。
关键词：冲压模具；设计优化；CAD/CAE技术；有限元分析；试验验证；质量控制AbstractThis paper studies the relevant theories and methods of stamping die design, as well as how to apply these theories and methods to achieve optimized design and production of stamping dies. Based on multiple factors such as the material performance of the parts and the technological process, this paper comprehensively uses CAD/CAE technology, finite element analysis method, and experimental verification to design and optimize stamping dies and conduct simulation verification. Furthermore, the paper proposes a comprehensive production and quality control scheme, providing a reference for the research and application of stamping dies.Keywords: Stamping die; Design optimization; CAD/CAE technology; Finite element analysis; Experimental verification; Quality control.正文一、绪论冲压模具作为现代工业制造的重要生产装备，在汽车、电子、机械制造等多个领域中都发挥着不可替代的作用。
冲压模具毕业设计说明书
智能化生产： 实现生产过程 的智能化、自 动化和数字化
智能化管理： 实现生产管理、 质量管理、设 备管理等方面
的智能化
国际化趋势
跨国合作：与 国际知名企业 合作，引进先 进技术和管理
经验
出口市场：扩 大出口市场， 提高国际市场
份额
国际标准：采 用国际标准， 提高产品质量
和竞争力
国际化人才： 引进和培养国 际化人才，提 高企业国际化
加工性能： 易于加工 和成型， 便于模具 制造和维 护
材料种类及特点
钢材：强度高，耐磨性好，但价格 较高
铝合金：重量轻，导热性好，但强 度较低
铜合金：导热性好，耐磨性好，但 价格较高
塑料：重量轻，易于加工，但强度 较低
陶瓷：耐磨性好，耐高温，但价格 较高
复合材料：结合多种材料的优点， 但价格较高
材料选择依据
水平
模具的使用寿命：选择耐磨、耐腐蚀、耐高温的材料 模具的加工性能：选择易于加工、易于成型的材料 模具的成本：选择价格合理、性价比高的材料 模具的环保要求：选择环保、无污染的材料
材料发展趋势
轻量化：使用更 轻的材料，降低 模具重量，提高 生产效率
高强度：使用高 强度材料，提高 模具使用寿命和 稳定性
耐腐蚀：使用耐 腐蚀材料，提高 模具在恶劣环境 下的使用寿命
装配调试
装配过程：按照图纸要求， 将模具各部件组装在一起
装配前准备：检查模具各部 件是否齐全，是否清洁
调试过程：检查模具的精度、 稳定性和可靠性，调整模具
参数
调试结果：记录调试过程中 的问题，并提出解决方案
使用注意事项
操作前检查模具是否完好无损，确保安全使用 操作时注意保持模具的清洁，避免油污、灰尘等影响模具性能 操作后及时清理模具，避免模具生锈、磨损 定期对模具进行保养和维护，确保模具性能稳定
毕业设计冲压模具设计
毕业设计冲压模具设计冲压模具设计是指根据零部件的形状和要求，通过模具设计软件对压制工艺和模具结构进行详细设计并完成加工制造的过程。
本文将以零部件的冲压模具设计为例，详细介绍冲压模具设计的步骤和关键技术。
一、冲压模具设计的步骤1.零件分析与加工工艺确定：首先对待设计的零件进行分析，了解其形状、材料及加工工艺要求。
通过对零件的尺寸测量、材料分析和工艺流程确定，确定适宜的冲压模具设计方案。
2.模具结构确定：根据零件形状和工艺要求，确定模具的基本结构形式，包括上、下模块的形状和结构、导向方式以及顶出装置的设计。
3.模具零件设计：根据模具的结构形式，对上、下模板、定位销、导柱、导套、顶出器等模具零件进行详细设计，并确定其尺寸、形位公差和表面粗糙度。
4.模具装配设计：根据模具零件的设计，进行模具的装配设计，确定模具各零件的加工工艺和装配工艺。
5.3D模型的建立：采用模具设计软件对模具的各个零件进行建模，并对其进行装配，实现模型的全面展示和动态演示。
6.模具结构的强度分析：采用有限元分析法对模具结构进行强度分析，确定模具零件的受力状态，从而提高模具的刚度和寿命。
7.模具工艺文件的编制：编制模具的工艺文件，包括工艺流程、工装设计和使用说明，为模具的制造和使用提供详细的技术支持。
二、冲压模具设计的关键技术1.零件厚度均衡设计：保证冲压零件的均衡受力，在模具的设计中尽量避免出现片厚不均的问题，从而避免在冲压过程中产生变形或裂纹等缺陷。
2.弹性顶出设计：在模具设计中合理设置顶针或顶出器，以保证冲压零件在顶出过程中不会卡死或破碎，从而提高冲压的质量和效率。
3.导向方式优化设计：合理选择导向方式，减小模具的摩擦阻力，从而提高模具的导向精度和工作寿命。
4.材料选择与热处理：合理选择模具材料，并根据工艺要求进行适当的热处理，以提高模具的硬度和耐磨性，延长模具的使用寿命。
5.模腔润滑与冷却设计：在模具设计中设置合理的润滑和冷却装置，以提高冲压的质量和效率，并减少模具的磨损和热变形。
冲压成型工艺及模具设计(毕业设计)

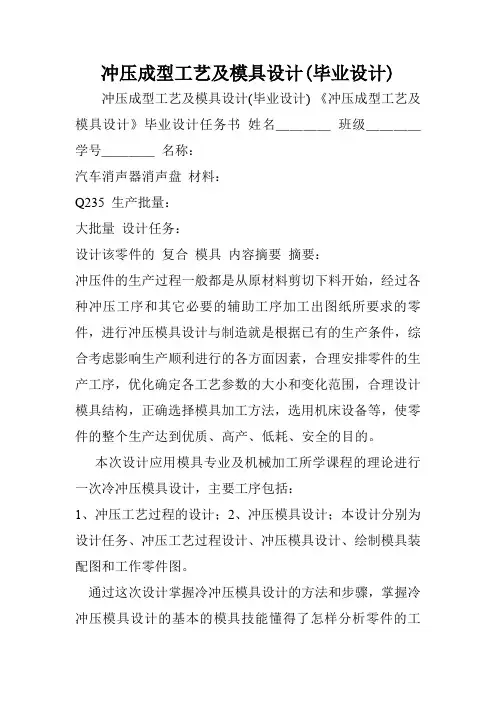

冲压成型工艺及模具设计(毕业设计)冲压成型工艺及模具设计(毕业设计) 《冲压成型工艺及模具设计》毕业设计任务书姓名＿＿＿＿班级＿＿＿＿学号＿＿＿＿名称：汽车消声器消声盘材料：Q235 生产批量：大批量设计任务：设计该零件的复合模具内容摘要摘要：冲压件的生产过程一般都是从原材料剪切下料开始，经过各种冲压工序和其它必要的辅助工序加工出图纸所要求的零件，进行冲压模具设计与制造就是根据已有的生产条件，综合考虑影响生产顺利进行的各方面因素，合理安排零件的生产工序，优化确定各工艺参数的大小和变化范围，合理设计模具结构，正确选择模具加工方法，选用机床设备等，使零件的整个生产达到优质、高产、低耗、安全的目的。
本次设计应用模具专业及机械加工所学课程的理论进行一次冷冲压模具设计，主要工序包括：1、冲压工艺过程的设计；2、冲压模具设计；本设计分别为设计任务、冲压工艺过程设计、冲压模具设计、绘制模具装配图和工作零件图。
通过这次设计掌握冷冲压模具设计的方法和步骤，掌握冷冲压模具设计的基本的模具技能懂得了怎样分析零件的工艺性，怎样确定工艺方案，了解了模具的基本结构，提高了计算能力，绘图能力，熟悉了规范和标准，同时各科相关的课程都有了全面的复习。
此次模具设计目的在于通过自己设计，进行一次完整的过程训练，从模具的设计出发，再到模具主要零件的加工工艺，使自己初步具备综合运用所学专业知识解决工程实际问题的方法能力。
关键词：汽车消声器消声盘汽车消声器消声盘冲压模具设计第二章冲压工艺过程设计 2.1 冲压工艺性分析该零件的外形简单，形状规则，材料为Q235钢板，厚度t=1mm,良好的冲压性能，适合冲裁。
工件结构相对简单，有一个φ22mm的孔和三个φ4.5mm 的孔，最小壁厚为18mm＞2t(φ6φ155圆之间的壁厚）。
孔与孔之间的最小距离为a=15mm＞2t(φ94圆上的φ6与φ6之间的孔距) 。
工件尺寸全部为自由公差，可看做IT14级尺寸精度较低，普通冲裁完全能满足要求。
冲压模具毕业设计零件
冲压模具毕业设计零件冲压模具是模具中的一种重要类型，广泛应用于金属加工领域。
针对冲压模具的毕业设计，可以选择一个与冲压模具相关的零件进行设计和研究。
下面是一个冲压模具毕业设计零件的范例，供参考。
【设计要求】本毕业设计的目标是设计一个汽车车身零件的冲压模具并进行模具制造工艺分析。
【设计内容】1.零件设计：选择一个汽车车身零件进行设计，根据设计要求和标准进行零件几何形状的确定，并根据汽车车身零件的功能和使用要求进行设计参数的确定。
2.冲压模具设计：根据零件的几何形状和设计参数，设计冲压模具的结构，包括上模具、下模具、导向机构、顶针装置等。
3.材料选择：根据冲压模具的工作性能需求和制作工艺要求，选择合适的材料进行制造，包括模具材料和零件材料。
4.模具制造工艺分析：根据模具设计和材料选择的结果，进行模具制造工艺的分析和研究，确定每个加工工序的具体参数和工艺要求。
5.模具加工和试产：根据模具制造工艺分析的结果，进行模具的加工制造，根据设计要求进行模具试产和调试，验证模具的性能和工艺可行性。
【设计步骤】1.零件设计步骤：a.确定汽车车身零件的设计要求和标准。
b.根据设计要求和标准，确定汽车车身零件的几何形状。
c.根据零件的功能和使用要求，确定设计参数，如尺寸、孔位、变形要求等。
2.冲压模具设计步骤：a.根据零件的几何形状和设计参数，设计上下模具结构。
b.设计导向机构、顶针装置等配套结构。
c.进行模具结构的合理性分析和优化设计。
3.材料选择步骤：a.根据冲压模具的工作性能需求，选择合适的模具材料。
b.根据零件的功能和使用要求，选择合适的零件材料。
4.模具制造工艺分析步骤：a.根据模具设计和材料选择的结果，确定每个加工工序的具体参数，如切削速度、进给量等。
b.分析每个加工工序的工艺要求，如加工顺序、夹持方式等。
5.模具加工和试产步骤：a.根据模具制造工艺分析的结果，进行模具的加工制造。
b.根据设计要求进行模具试产和调试，验证模具的性能和加工工艺的可行性。
冲压模具级进模毕业设计
冲压模具级进模毕业设计冲压模具级进模是一种用于压力成形加工的模具，它能够在一次循环中完成多个工序，提高生产效率和产品质量。
本次毕业设计旨在设计一套适用于冲压模具级进模的工艺和设备，以满足工业生产的需求。
以下是本次毕业设计的具体内容和步骤。
1.需求分析首先，需要对冲压模具级进模的应用场景和要求进行需求分析。
了解冲压模具级进模的工作原理、具体应用领域以及对模具设计和设备要求等方面的信息，从而为后续设计工作提供方向和参考。
2.工艺设计根据需求分析的结果，进行工艺设计。
包括将原始材料加工成所需产品的具体步骤、工序和操作流程等。
在设计过程中，需要考虑模具的装夹方式、进模方式和工装设计等相关问题，确保工艺设计的合理性和可行性。
3.模具设计在完成工艺设计后，进行模具的设计工作。
模具设计主要包括模具结构设计和零件设计两个方面。
模具结构设计需要考虑模具的切削和定位原理，选用适当的材料和成型工艺，确保模具具备足够的强度和刚度。
零件设计需要根据产品尺寸和形状要求进行模具零件的设计，包括上模、下模、导向装置和顶杆等。
4.设备选型和设计在模具设计的基础上，进行设备选型和设计。
设备选型需要考虑工艺要求、生产能力和设备性能等方面的因素，选择适合的设备类型和规格。
设备设计包括设备整体结构设计和相关零部件设计，确保设备功能完善、操作方便和安全可靠。
5.制造和组装将模具和设备的设计图纸转化为实际产品。
制造过程包括原材料的采购、加工和热处理等工序，确保模具和设备的质量和性能。
组装过程则将各个零部件进行装配，确保模具和设备的完整性和一体性。
6.调试和测试对制造完成的模具和设备进行调试和测试。
通过调整参数、检查设备运行情况和模具质量等方面的测试，确保模具和设备的正常工作和满足产品质量要求。
7.结果分析和总结根据调试和测试的结果，对设计和制造过程进行分析和总结。
评估设计和制造的准确性和合理性，发现问题并提出改进措施，为实际生产提供参考。
通过以上步骤的设计和实施，能够完成一套适用于冲压模具级进模的工艺和设备。
毕业设计任务书(冲压模具)
1、设计计算说明书：
设计说明书一份，不少于1.5万字。
2、图纸部分：
装配图1张（0号或1号），除标准件之外的所有零件图。
3、英文翻译一篇（英译汉）
英语实词不少于800。
专业负责人签章：
年月日
发题时间：年月日
3、进行技术方面和经济方面的工艺分析。
4、确定工序过程安排、排料方案的确定和最佳模具结构的工艺方案。
5、进行冲裁压力、卸料力、材料利用率、模具压力中心、弹性装置的选用与计算、凸凹模刃口工作尺寸及公差的确定，模架的选取及确定。
6、对所选用的压力机冲压力校核和封闭高度校核等有关工艺参数校核。
7、熟练掌握查阅手册图表资料文献。充分利用与本冲压设计有关的各种资料，做到科学合理地熟练运用。
毕业设计任务书冲压模具山东交通学院2012届毕业生毕业论文设计任论文设计任务与内容论文要阐述的主要问题1运用大学期间所学的专业课程知识理论和毕业实习中学到的实践知识正确地解决冲压模具设计中的工艺分析工艺方案论证工艺计算模具结构设计和零件设（设计）
任务书
题目：
专业：
班级：
学号：
姓名：
指导教师：
完成日期：2012年1月日
论文（设计）任务书
论文（设计）任务与内容（论文要阐述的主要问题）
1、运用大学期间所学的专业课程知识、理论和毕业实习中学到的实践知识，正确地解决冲压模具设计中的工艺分析、工艺方案论证、工艺计算、模具结构设计和零件设计等问题。
2、提高结构设计的能力。通过所给产品进行该产品模具设计，获得根据所生产制品来设计出经济高效、省力合理且能保证加工质量的模具的能力。
冲压模具毕业设计
冲压模具毕业设计1.绪论1.1冲压的概念、特点及应用冲压是利用安装在冲压设备（主要是压力机）上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件（俗称冲压或冲压件）的一种压力加工方法。
冲压通常是在常温下对材料进行冷变形加工，且主要采用板料来加工成所需零件，所以也叫冷冲压或板料冲压。
冲压是材料压力加工或塑性加工的主要方法之一，隶属于材料成型工程术。
冲压所使用的模具称为冲压模具，简称冲模。
冲模是将材料（金属或非金属）批量加工成所需冲件的专用工具。
冲模在冲压中至关重要，没有符合要求的冲模，批量冲压生产就难以进行；没有先进的冲模，先进的冲压工艺就无法实现。
冲压工艺与模具、冲压设备和冲压材料构成冲压加工的三要素，只有它们相互结合才能得出冲压件。
与机械加工及塑性加工的其它方法相比，冲压加工无论在技术方面还是经济方面都具有许多独特的优点。
主要表现如下。
(1) 冲压加工的生产效率高，且操作方便，易于实现机械化与自动化。
这是因为冲压是依靠冲模和冲压设备来完成加工，普通压力机的行程次数为每分钟可达几十次，高速压力要每分钟可达数百次甚至千次以上，而且每次冲压行程就可能得到一个冲件。
（2）冲压时由于模具保证了冲压件的尺寸与形状精度，且一般不破坏冲压件的表面质量,而模具的寿命一般较长,所以冲压的质量稳定,互换性好,具有“一模一样”的特征。
（3）冲压可加工出尺寸范围较大、形状较复杂的零件，如小到钟表的秒表，大到汽车纵梁、覆盖件等，加上冲压时材料的冷变形硬化效应，冲压的强度和刚度均较高。
（4）冲压一般没有切屑碎料生成，材料的消耗较少，且不需其它加热设备，因而是一种省料，节能的加工方法，冲压件的成本较低。
但是，冲压加工所使用的模具一般具有专用性，有时一个复杂零件需要数套模具才能加工成形，且模具制造的精度高，技术要求高，是技术密集形产品。
所以，只有在冲压件生产批量较大的情况下，冲压加工的优点才能充分体现，从而获得较好的经济效益。
