水厂臭氧系统操作规程

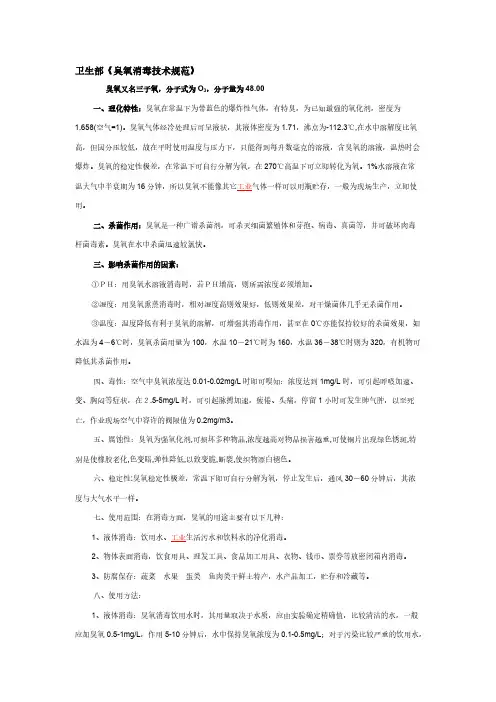

卫生部《臭氧消毒技术规范》
臭氧用量可增至3-6 mg/L。
对污水处理，污水中使用的臭氧浓度为100-200 mg/L，作用30分钟，在多数情况下可杀灭或破坏其中所有微生物及其毒素，并能改善水质。
作用时间越长，效果越好。
2、消毒空气：对密空间的空气用5-10 mg/ m3浓度的臭氧作用30分钟。
九、注意事项：由于臭氧为强氧化剂，对物品损害较大，很少用作熏蒸消毒，规定大气中允许0.2 mg/ m3,故消毒宜在无人条件下进行。
十、含量测定：在500ml锥形带塞玻璃瓶中，加入350ml蒸馏水和20ml20%KI溶液，在排气管分流取臭氧气2L通入锥形瓶，再滴5ml浓度为3mol/L的H2S O4溶液，静置5分钟后用0.1000mol/L的Na2S2O3滴定，反应至浅黄色时加1ml0.5%的淀粉指示剂，滴定至无色，计算消耗的量，每毫升mol/l的Na2S2O3溶液相当于48.00mg的O3。
O3浓度（毫克/升）=M×V×48×1000/2×2×100=12MV式中：M=克分子浓度，应标定小数点后四位；V=消耗毫升数。
当O3浓度较高时，可以取1升臭氧化气，则计算公式为O3浓度（毫克/升）=24MV臭氧灭菌原理"臭氧（O3）的消毒原理是：臭氧在常温、常压下分子结构不稳定，很快自行分解成氧气（O2）和单个氧原子（O）；后者具有很强的活性，对细菌有极强的氧化作用，将其杀死，多余的氧原子则会自行重新结合成为普通氧原子（O2），不存在任何有毒残留物，故称无污染消毒剂，它不但对各种细菌（包括肝炎病毒，大肠杆菌，绿浓杆菌及杂菌等）有极强的杀灭能力，而且对杀死霉素也很有效。
"1、臭氧的灭菌机制及过程类属于生物化反应学过程。
臭氧氧化分解了细菌内部氧化葡萄糖所必须的葡萄糖氧化酶。
2、可直接与细菌、病毒发生作用，破坏其细胞器和核糖核酸，分解DNA、RNA，蛋白质、脂质类和多糖等大分子聚合物，使细菌的物质代谢生产和繁殖过程到破坏。
臭氧系统操作说明
臭氧系统操作说明及维护保养一、开机前准备事项：1、开启臭氧机冷却水阀门，确保臭氧机有冷却水供应；2、对精密过滤器进行手动排水；3、将空压机电源开关、冷干机电源开关、制氧机电源开关、臭氧机电源开关、毁灭器电源开关置为“ON”状态（本系统有总控制柜控制，故该5个开关也可长期置为ON状态）；二、开机流程：在已做完“开机前准备事项”的前提下：把控制柜的转换开关打到本地启动，即可给系统送电三、臭氧系统正常运行状态及参数：1、空压机有在正常运作，一般是看压力表有2~4kg压力，有空气输出即可；2、冷干机的工作压力为6～8kg/cm2，每隔3分钟左右应有一次切换排气动作，冷干机出口管道应有结露水珠，出口压力一般调到2.0~2.5kg/cm2范围；3、制氧机工作压力表为1.5~2.5kg/cm2范围（一般调到2.0kg/cm2左右），每隔16秒钟左右应有一次切换排气动作，输出流量应在5~10L/min范围（流量计一般保持常开）；4、臭氧机的工作电流应在3A左右（如需降低臭氧产量可以减小臭氧机工作电流），输入流量也应在8~12L/min范围（流量计一般保持常开）；5、确保射流器有负压，一般看它的吸力，吸力范围应与臭氧机输入流量相对应，即10~20L/min范围（这个参数一般在安装调试时已调好，并不需要每次都调整），若偏差过大，会造成臭氧浓度偏低；四、关机流程：1、按一下控制柜上的停止按钮，即可停止给系统送电；2、关闭臭氧机冷却水阀门；五、注意事项：1、精密过滤器每次开机务必排水一次！2、每次开机务必开启臭氧机冷却水3、设备间如有很浓臭氧气味，一定要找出管道泄露地方，排除臭氧泄露！六、维护保养项目：1、风扇灰尘过滤网清洗/更换：使用过程中，由于空气中有灰尘，所以机器散热风扇灰尘过滤网要定期清洗/更换（周期参考保养周期表），不定期清洗将导致机器散热不良过热保护！2、高压部件线路除水汽：潮湿天气、回南天定期（周期参考保养周期表）用干抹布将高压包、高压连接线、臭氧管高压接线瓷柱上的水汽擦干净，然后用电吹风将将残留水汽烘干；否则容易导致高压放电拉弧损坏部件。
臭氧系统操作说明
臭氧系统操作说明一、引言臭氧系统是一种重要的化学处理设备，用于生成和利用臭氧气体。
本文档旨在提供臭氧系统的操作说明，以帮助用户正确、安全地操作该设备。
在操作臭氧系统之前，请务必阅读并遵守本操作说明。
二、装置简介臭氧系统主要由以下设备组成：1. 臭氧发生器：负责产生臭氧气体。
2. 臭氧破坏器：负责将未使用的臭氧气体破坏掉，确保环境安全。
3. 控制系统：用于监控和控制臭氧系统的运行。
三、操作准备1. 确保设备正常运作，并检查设备的工作状态。
2. 确保操作人员已经接受相关的操作培训，并熟悉臭氧系统的工作原理和操作方法。
3. 穿戴个人防护装备，包括安全眼镜、手套和防护服等。
4. 确保操作区域通风良好，以便及时排除产生的臭氧。
四、操作步骤1. 启动臭氧发生器a. 检查发生器的供电和连接情况，确保正常工作。
b. 打开发生器的电源开关，待指示灯亮起并显示正常后即可进行下一步。
2. 设置臭氧浓度a. 根据需要调整臭氧发生器的输出浓度，通常调整范围为1-100ppm。
b. 使用设备上的控制面板或调节器来调整浓度，确保设定值与实际输出浓度一致。
3. 启动臭氧破坏器a. 检查破坏器的供电和连接情况，确保正常工作。
b. 打开破坏器的电源开关，待指示灯亮起并显示正常后即可进行下一步。
4. 运行臭氧系统a. 检查臭氧发生器和破坏器的运行状态，确保无异常情况。
b. 监控臭氧浓度和系统的运行状态，根据需要进行调整和控制。
5. 关闭臭氧系统a. 先关闭臭氧破坏器的电源开关，待指示灯熄灭后再进行下一步。
b. 关闭臭氧发生器的电源开关，待指示灯熄灭并切断电源后即可结束操作。
五、安全注意事项1. 在操作过程中，严禁将手或其他物体靠近臭氧发生器的出口和破坏器的进口，以防止意外受伤。
2. 操作人员应保持清醒、专注，并遵循操作规程，避免发生操作失误。
3. 不要随意改动设备的设置和参数，除非经过合适的授权和培训。
4. 在操作中如发现设备有任何异常情况，包括噪声、异味或其他异常现象，应立即停止操作并联系维修人员。

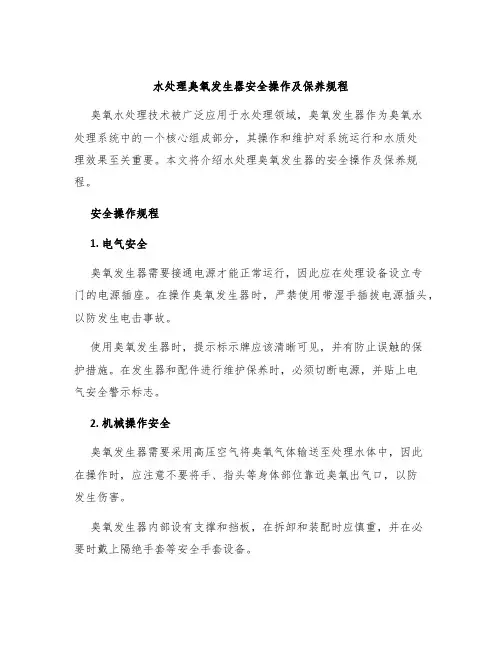

水处理臭氧发生器安全操作及保养规程
水处理臭氧发生器安全操作及保养规程臭氧水处理技术被广泛应用于水处理领域，臭氧发生器作为臭氧水处理系统中的一个核心组成部分，其操作和维护对系统运行和水质处理效果至关重要。
本文将介绍水处理臭氧发生器的安全操作及保养规程。
安全操作规程1. 电气安全臭氧发生器需要接通电源才能正常运行，因此应在处理设备设立专门的电源插座。
在操作臭氧发生器时，严禁使用带湿手插拔电源插头，以防发生电击事故。
使用臭氧发生器时，提示标示牌应该清晰可见，并有防止误触的保护措施。
在发生器和配件进行维护保养时，必须切断电源，并贴上电气安全警示标志。
2. 机械操作安全臭氧发生器需要采用高压空气将臭氧气体输送至处理水体中，因此在操作时，应注意不要将手、指头等身体部位靠近臭氧出气口，以防发生伤害。
臭氧发生器内部设有支撑和挡板，在拆卸和装配时应慎重，并在必要时戴上隔绝手套等安全手套设备。
3. 臭氧安全臭氧是一种强氧化剂，具有很高的氧化反应能力，对人和动物的黏膜、呼吸系统和健康都有一定危害。
因此在臭氧发生器的使用过程中应避免直接接触臭氧，避免臭氧泄漏和不良排放。
使用臭氧发生器时，需要在发生器附近设置警示牌，并配备足够数量的防护器具。
在操作臭氧发生器的过程中，应使用专业培训人员，并严格遵守相关安全规定和要求。
4. 防护措施在使用臭氧发生器时，应配备足够数量的防护器具，包括口罩、安全带、护目镜等。
在工作现场要设置警示牌，确保工作场所的安全舒适、操作人员能够正确使用保护工具。
5. 事故应急在发生事故时，应立即切断电源或关闭仪器设备，进入安全范围后进行紧急处理和救助工作。
若事故对人体造成伤害或有泄漏风险时，应立即报警并进行应急处理。
保养规程臭氧发生器需要长期稳定地运行，因此在日常保养中应注意以下事项:1. 定期检查定期检查臭氧发生器的运行状况，如检查臭氧发生器的电气连接、内部器件、管道的腐蚀和漏水情况及清洗、更换等情况，确保臭氧发生器设备的正常工作和优良的处理效果。
净化系统操作规程
净化系统操作规程
《净化系统操作规程》
一、操作员要求
1. 操作员必须接受相关的培训和指导，了解净化系统的原理及操作规程。
2. 操作员需穿着符合要求的工作服和防护用具，保证操作安全。
二、设备操作
1. 在启动净化系统之前，操作员需要检查设备是否正常，包括过滤器、风道、电路等设备。
2. 操作员需按照操作手册上的步骤逐一操作，并注意设备运行情况。
3. 在操作过程中遇到任何异常情况，应立即停止操作并及时上报。
三、环境保护
1. 操作员需注意净化系统的排放，保证环境清洁和空气质量。
2. 在废水、废气排放时，需符合相关环保标准，保证不对环境造成污染。
四、设备维护
1. 定期对净化设备进行检查和维护，保证设备正常运行。
2. 在设备维护过程中，需按照相关操作规定，保证安全和效果。
五、安全操作
1. 操作员需具备安全意识，遵守操作规程，不得随意更改设备
参数或操作步骤。
2. 在操作中需注意个人安全，避免触电、器械伤害等事故。
六、设备停机
1. 在设备停机前，需进行相关清理和关机程序，保证设备安全和清洁。
2. 停机前需要记录相关数据，并及时上报设备异常情况。
七、操作记录
1. 操作员需按照规定记录每次操作的相关情况，包括时间、参数、异常情况等。
2. 操作记录需妥善保存，以备日后查阅和统计。
以上是关于净化系统操作规程的相关内容，希望广大操作员严格遵守，确保设备安全运行和环境保护。
臭氧发生器操作规程
臭氧发生器操作规程一、开机1、按逆时针方向翻开臭氧化气输出阀。
2、按逆时针方向翻开控制流量计流量的针形阀。
3、pa/cm2的压缩空气进入枯燥净化装置。
4、pa/cm2pa/cm2。
5、当枯燥空气露点到达-40℃pa/cm2。
6、开启发生器单位冷却水系统控制阀，调节冷却水的流量〔使发生器单元内温度低于35℃〕。
7、按高压接通钮、指示灯亮、发生器升压，变压器接通电源。
8、按顺时针方向缓慢旋转电压调整器手轮〔或按升压钮〕在150V左右范围内〔使发生器单元的电压到达10~15KV〕。
9、调节气阀，使空气流量到达21.5~22 m3/h。
10、正常运转半小时后，用碘化钾法或臭氧浓度测定仪测定臭氧化气体浓度。
根据工艺所需的臭氧浓度调节流量控制阀或调节输入电压。
11、发生器正常工作，工艺所需的臭氧化气体正常输出。
二、暂时停机1、逆时针方向旋转电压调整器手轮〔或按降压钮〕调节到起始位置。
2、断开高压接通。
三、停机1、按暂时停机程序规定操作。
2、关闭冷却水控制阀门。
3、维持低压系统〔即空气枯燥净化系统〕工作至少半小时，使发生器单位内残存的微量臭氧去除干净。
4、开启旋风别离器排污阀，待排尽水和气体后将阀关闭。
5、关闭通往枯燥净化系统的控制阀。
〔防止过滤材料被污染和枯燥剂失效〕。
6、关闭臭氧化气体输出阀〔防止不净潮湿空气或其他异物进入发生器单元〕。
7、切断电源。
四、考前须知1、升压变压器输出端电压不得超过额定值。
2、发生器总电流不得超过设备额定值。
3、没有空气在发生器单位内流通，切勿高压送电，误送高压电会产生高浓度臭氧损坏设备。
4、设备较长时间停顿运转，务必关闭臭氧出口控制阀和流量控制针形阀以防止异物进入发生器污染发生器单位。
5、发生器单元内有异物，不得高压送电。
6、设备长期停顿运转时，各个系统每月至少单独运行二小时〔不开高压电源，不产生臭氧〕以养护设备。
7、非操作人员不得擅自调节各工艺参数，每天做好各运行记录。
水中臭氧检测仪安全操作及保养规程
水中臭氧检测仪安全操作及保养规程一、安全操作规程：1.仪器检查：在操作之前，需要先检查仪器是否完好无损，是否有松动的部件，是否有异味或漏液等异常情况。
如果发现任何异常情况，应及时进行维修或更换。
2.建立安全区域：在操作前，需要在检测仪周围建立安全区域，并设置明显的标示牌。
禁止未经许可的人员进入该区域。
3.使用个人防护装备：在操作过程中，应佩戴个人防护装备，包括防护眼镜、耳塞、手套等，以防止臭氧对人体的伤害。
4.严禁仪器与水直接接触：仪器上的传感器和电极具有一定的脆弱性，严禁将仪器与水直接接触。
在使用过程中，应将仪器放置在固定的支架上，以免意外碰撞造成损坏。
6.定期校准和维护：为了保证仪器的准确性和灵敏度，需要定期进行校准和维护。
校准的频率根据仪器的使用频率和环境条件而定。
在校准和维护过程中，应确保仪器处于停止工作状态，并在专业人员的指导下进行操作。
7.存放和运输：在存放和运输仪器时，需要放置在干燥、清洁、通风良好的地方，远离火源和化学品。
在运输过程中，应采取防止震动和碰撞的措施，避免损坏仪器。
二、保养规程：1.清洁仪器：在使用之后，应及时清洁仪器，特别是传感器和电极部分。
使用清水和温和的洗涤剂进行清洗，然后用干净的软布擦拭干净。
2.检查电池状态：仪器的电池是供电的关键部件，需要定期检查电池的电量情况，并及时更换电池。
3.检查连接部件：定期检查仪器的连接部件是否松动，如有需要，应及时进行紧固。
4.定期维护：根据仪器的使用频率和环境条件，制定相应的定期维护计划。
维护的内容包括校准、更换零部件、检查仪器性能等。
5.存放注意事项：在不使用仪器时，应将其存放在干燥、通风的地方，避免日晒和雨淋。
如果长时间不使用，应将仪器放置在防尘盒中，以防灰尘侵入。
通过严格遵守水中臭氧检测仪的安全操作及保养规程，可以确保仪器的正常运行，保障操作人员的安全。
同时，适当的操作和保养也能延长仪器的使用寿命，提高仪器的稳定性和准确性。
臭氧发生器操作规程
1 目的：建立一个标准程序，用于规范臭氧发生器的操作。
2 范围：本规程适用于本公司污水站臭氧发生器的操作规程。
3 职责：污水站相关人员。
4 原理：使用一定频率的高压电流制造高压电晕电场，使电场内或电场周围的氧分子发生电化学反应，从而制造臭氧。
5 程序：5.1 开机5.1.1打开发生器冷却水阀门，给发生器进冷却水，出水口常开至正常出水。
5.1.2启动空压机，打开出气阀，同时打开冷却器进水阀，使空压机出口压力调整至0.5-0.7mpa。
5.1.3合上控制柜内空气开关，控制柜面门上显示屏显示“系统正常，待机”，触摸面板上启动键，这时进行倒计时空气吹扫，干燥器电磁阀即自动打开，干燥器的压力表显示压力为0.6mpa左右即可，同时调整减压阀压力，视情调整为0.04-0.08mpa（干燥器筒每5分钟切换一次）。
并且打开氧化塔进气口臭氧阀门，这时到氧化塔视镜处检查臭氧气体布气情况。
5.1.4待空气吹扫时间结束，再按下启动键，发生器高压工作，按启动上升键进行升压至8KV为宜，运行10分钟后将电压调整到10KV，并观察显示屏各数值。
控制柜的详细操作见《电源控制系统用户使用手册》。
5.1.5以上正常工作后观察发生器内放光情况和各仪表的计数，并做好记录。
5.1.6视情况定时打开冷却器、储气罐等排污阀进行排污，间隔时间一般为30-60分钟排一次。
5.2停机5.2.1首先停止氧化塔进水，再关闭发生器、冷却器的进水阀。
5.2.2按面板上排水键降电压至零，按停排键，发生器高压即停止工作，这时倒计时吹扫发生器内的残余臭氧气体。
5.2.3倒计时吹扫结束后，关停空压机，关闭氧化塔臭氧进气阀，并按下停排键，切断控制柜内空气开关否则保修失效。
5.2.4冬天关闭发生器、冷却器进水阀后，为防止不冻坏发生器内部部件，必须打开发生器下面的放水阀排尽发生器、冷却器内的余水，否则保修失效。
6 注意事项：6.1臭氧发生器内的冷却水必须干净，无结垢现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水厂臭氧系统操作规程
XX水厂臭氧系统构筑物主要有臭氧发生器间、臭氧接触池。
臭氧发生器间主要设备有：二套无油空压机及储气罐、二套空气干燥器、二台内循环水泵、三台臭氧发生器、二只臭氧投加调节阀、一只氮气投加调节阀、一只氮气投加电磁阀；主要仪表有：一只氧气源压力变送器、一台露点仪、三只冷却水流量计、三只气态臭氧浓度仪、一台氮气投加流量计、二台臭氧投加流量计、一台臭氧泄漏检测报警仪、一台氧气泄漏检测报警仪。
臭氧接触池主要设备有：二台尾气破坏器及进气阀门；主要仪表有二台尾气臭氧浓度仪、二台排气臭氧浓度仪、二台水中臭氧浓度仪。
（一）PLC操作面板上控制
PLC面板上的控制分为自动控制（按照设定程序自动开启或关闭）和单体控制（按照实际需要选择开启各设备）。
注：正常情况下均按自动方式启动和停止
1．自动控制
（1）自动启动
1）检查并确定各设备电源指示灯亮，设备无故障，如有故障应先排除故障后，再启动。
2）开启液氧罐至臭氧发生器氧气输送管道上的手动阀门，检查并确认臭氧发生器间现场压力仪表上显示的数据在3-5bar之间。
3）检查并确认空压机在开启状态，氮气投机管道上的手动阀均在打开状态。
4）打开热交换器的进出水阀门，且现场冷却水流量计显示流量正常，确保冷却水正常。
5）点击PLC触摸屏上的“自动控制”。
6）点击“启动自控”的“启”。
7）检查并确认“辅助设备自动控制许可”、“气体流量自动控制许可”、“臭氧生产自动控制许可”前面小方格均为绿色状态。
8）将控制命令栏中“气体流量”打到“ON”。
9）检查并确认“辅助设备运行正常”、“气体流量控制运行正常”前面小方格均为绿色状态。
10）进行气体吹扫，当露点仪上显示数据在“-65.”以下时方可将控制命令栏中“生产控制”打到“ON”。
11）检查并确认“臭氧生产运行正常”前面小方格为绿色状态。
12）检查并确认各设备状态、仪表显示数据是否运行正常。
13）根据现场运行需要进行参数设定。
（2）自动停止
1）将控制命令栏中“生产控制”打到“OFF”。
2）检查并确认“臭氧生产运行正常”前面小方格为红色状态，臭氧发生器停止工作。
3）进行吹扫（15分钟），然后关闭所开液氧罐出气阀门，待压力下降至将近于0时，将控制命令栏中“气体流量”打到“OFF”，关闭液氧罐至臭氧发生器间现场压力仪表前的阀门。
4）开闭冷却水。
5）检查并确认各设备、仪表状体及数据显示正常。
2、单体控制
1）检查并确定各设备电源指示灯亮，设备无故障，如有故障应先排除故障后，再启动。
2）开启液氧罐至臭氧发生器氧气输送管道上的手动阀门，检查并确认臭氧发生器间现场压力仪表上显示的数据在3-5bar之间。
3）检查并确认空压机在开启状态，氮气投机管道上的手动阀均在打开状态。
4）打开热交换器的进出水阀门，且现场冷却水流量计显示流量正常，确保冷却水正常。
5）在主页面中点击所要选择的“臭氧发生器”，在选择控制方式栏中选中“屏控方式”，此时屏控方式按钮中的小方格变为红色。
6）在“控制命令”栏中点击允许生产“开”，检查并确认“允许生产”、“发生器备好”前面小方格变为绿色。
7）点击气动阀的“开”按钮，阀“全开”的绿灯为持续闪烁状态，检查并确认现场的阀门在打开状态。
8）此时进行气体吹扫，同时将尾气破坏器选中“屏控方式”，点击“开”按钮，开启尾气破坏器。
当露点仪上显示数据在“-65.”以下时方可点击发生器“开”，此时发生器开的绿灯为持续闪烁状态。
9）将冷却水泵选中在“屏控方式”，点击“开”按钮，开启冷却水泵，检查并确认各显示数据正常。
10）将氮气投加电磁阀、调节阀选中在“屏控方式”，点击电磁阀“开”按钮，开启电磁阀。
11）检查并确认各设备状态、仪表显示数据是否运行正常。
12）根据现场运行需要进行参数设定。
1）在主页面中点击所要选择的“臭氧发生器”，在选择控制方式栏中选中“屏控方式”，此时屏控方式按钮中的小方格变为红色。
2）点击臭氧发生器的“关”，臭氧发生器停止工作。
3）将氮气投加电磁阀选中在“屏控方式”，点击电磁阀“关”按钮，关闭电磁阀。
4）将循环水泵选中在“屏控方式”，点击“关”按钮，关闭循环水泵，并关闭冷却水阀门。
5）进行吹扫（15分钟），然后关闭所开液氧罐出气阀门，待压力下降至将近于0时，点击气动阀的“关”按钮，阀“全关”的红灯为持续闪烁状态，关闭液氧罐至臭氧发生器间现场压力仪表前的阀门。
6）检查并确认各设备、仪表状体及数据显示正常。
