液压与气动液压习题
液压与气动习题(含参考答案)
液压与气动习题及参考答案一、填空题2．液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。
（动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件）3．液体在管道中存在两种流动状态，（）时粘性力起主导作用，（）时惯性力起主导作用，液体的流动状态可用（）来判断。
（层流；紊流；雷诺数）4．在研究流动液体时，把假设既（）又（）的液体称为理想流体。
（无粘性；不可压缩）5．由于流体具有（），液流在管道中流动需要损耗一部分能量，它由（）损失和（）损失两部分组成。
（粘性；沿程压力；局部压力）6．液流流经薄壁小孔的流量与（）的一次方成正比，与（）的1/2次方成正比。
通过小孔的流量对（）不敏感，因此薄壁小孔常用作可调节流阀。
（小孔通流面积；压力差；温度）8．变量泵是指（）可以改变的液压泵，常见的变量泵有( )、( )、( )其中（）和（）是通过改变转子和定子的偏心距来实现变量，（）是通过改变斜盘倾角来实现变量。
（排量；单作用叶片泵、径向柱塞泵、轴向柱塞泵；单作用叶片泵、径向柱塞泵；轴向柱塞泵）9．液压泵的实际流量比理论流量（）；而液压马达实际流量比理论流量（）。
（大；小）10．斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（与）、（与）、（与）。
（柱塞与缸体、缸体与配油盘、滑履与斜盘）12．外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（）腔，位于轮齿逐渐进入啮合的一侧是（）腔。
（吸油；压油）13．为了消除齿轮泵的困油现象，通常在两侧盖板上开（），使闭死容积由大变少时与（）腔相通，闭死容积由小变大时与（）腔相通。
（卸荷槽；压油；吸油）14．齿轮泵产生泄漏的间隙为（）间隙和（）间隙，此外还存在（）间隙，其中（）泄漏占总泄漏量的80%～85%。
（端面、径向；啮合；端面）15．双作用叶片泵的定子曲线由两段（）、两段（）及四段（）组成，吸、压油窗口位于（）段。
（大半径圆弧、小半径圆弧、过渡曲线；过渡曲线）17．溢流阀的进口压力随流量变化而波动的性能称为（），性能的好坏用（）或（）、（）评价。
液压与气动技术习题集
液压与气动技术习题集一、判断题（正确填“√ ”，反之填“×”，每小题1分）（）1、液压传动系统中,常用的工作介质是汽油。
（）2、在液压传动中,人们利用液体来传递动力和运动。
（）3、气压传动的工作介质可不经处理而直接利用大气。
（)4、当液压缸的截面积一定时,活塞的运动速度取决于进入液压缸的液体的压力.（）5、压力和流量是液压传动中最重要的参数。
（）6、液压传动系统中常用的压力控制阀是节流阀。
（）7、液压传动系统中的执行元件是液压缸。
( ）8、液压传动是依靠密封容积中液体静压力来传递力的，如万吨水压机.（）9、与机械传动相比，液压传动其中一个优点是运动平穏。
（）10、可以在运行过程中实现大范围的无级调速的传动方式是机械传动.（)11、在液压传动中, 液压缸的速度决定于进入缸的流量。
（）12、将单杆活塞式液压缸的左右两腔接通，同时引入压力油，可使活塞获得快速运动。
（）13、单活塞杆液压缸缸筒固定时液压缸运动所占长度与活塞杆固定的不相等.（）14、液压缸输出力的大小决定于进入液压缸油液压力的大小。
( ）15、单向阀用作背压阀时，应将其弹簧更换成软弹簧。
（）16、液控单向阀控制油口不通压力油时,其作用与单向阀相同。
（)17、三位五通阀有三个工作位置,五个通路。
( ）18、三位换向阀的阀芯未受操纵时，其所处位置上各油口的连通方式就是它的滑阀机能。
（)19、溢流阀在系统中作安全阀调定的压力比作调压阀调定的压力大。
（）20、减压阀的主要作用是使的出口压力低于进口压力且保证进口压力稳定。
（）21、不考虑泄漏情况下，根据液压泵的几何尺寸计算而得到的流量称为理论流量。
( ）22、液压泵在额定转速下和最大压力下的输出流量称为额定流量.( ）23、液压泵自吸能力的实质是由于泵的吸油腔形成局部真空，油箱中的油在大气压作用下流入油腔.（）24、为提高泵的自吸能力, 应使泵吸油口的真空度尽可能大（）。
( ）25、齿轮泵、叶片泵和柱塞泵相比较,柱塞泵输出压力最大, 齿轮泵容积效率最低，双作用叶片泵噪音最小.二、选择题（每小题1分）1、空气压缩机属于气压传动系统中的( ）。
液压与气动技术(第三版)部分习题参考答案
液压与气动技术(第三版) 部分习题参考答案第2章 液压传动基础2-7 解： st t t E t 51121==︒2.351.45123040>==︒E EE ︒-︒=46.7ν）（）（s mm s mm 2232389.33887.0276.3451.4451.46.7≈=-=-⨯=)(10390010389.33236s P mkg v a ⋅⨯=⨯⨯==--ρμ2-8 解：机械（杠杆）增力75025⋅=⋅'F F)(6)(600025750KN N FF ===' 液压增力2244d F D Gππ'=)(04.41613342222KN F d D G =⨯='⋅=2-9 解：取等压面M-M21gh p gh p a s a ρρ+=+)m kg 800( 10175603321=⨯⨯==h h sρρ2-10 解：（1）取等压面M-M由于不计油液重量，不计大气压力（管内相对压力为1个标准大气压）则U 形管左边A M p p =左 ， 右边gh p g M ρ=右 即 gh p A ρ=)(760)(76.08.9106.1310101325.036mm m g p h g A g ==⨯⨯⨯==ρ （2）管内压力为1个工程大气压（a MP 0981.0）)(1110)(1.118.9900100981.06cm m g p h y a y ==⨯⨯==ρ2-11 解：（a ）)(3.6)(103.61.0410546242MPa P d Fp a =⨯=⨯⨯==ππ(b))(3.642MPa d Fp ==π2-12 解： v d Av q V 24π== )(85.025*********1062526242s m A q v v =⨯⨯=⨯⨯⨯==-ππw p v g h p v g h p ∆+++=++22222211112121ραρραρ式中a p p =1， 01=h ， 01=v ，2h =H ，代入上式，整理可得2222222v d l v gH p p a ρλραρ⋅++=-el e R vdR <=⨯⨯⨯==--5.10621020102585.063ν=2300， 层流，2=α0705.075==eR λ 2p p a -285.090010254.00705.0285.029004.08.9900232⨯⨯⨯⨯+⨯⨯+⨯⨯=-=4545(Pa)第3章 液压动力元件3-6 已知：p =10MPa ，n =1450r/min ，V =200mL/r ，95.0=V η，9.0=η求：?0=P ， ?=i P 解：（1）求液压泵的输出功率 液压泵的实际流量)min(5.27595.01450102003LVn q q v v vt v =⨯⨯⨯===-ηη 液压泵的输出功率)(92.45)(1092.451065.27510103460kW W pq P v =⨯=⨯⨯⨯== （2）求电机的驱动功率)(519.092.450kW P P i ===η3-7 已知：m =3mm ，z =15， b =25mm ， n=1450r/min ， min /25L q v =求：?=V ， ?=V η解：)(48.22102531566.666.6322rmL b zm V =⨯⨯⨯⨯==-)min (59.3214501048.223LVn q vt =⨯⨯==-7671.059.3225===vt v v q q η （可见齿轮泵容积效率较低）3-8 已知：转子外径d =83mm ，定子内径D =89mm ，叶片宽度b =30mm求：（1）当rm L V 16=时，?=e ； （2）?max =V解：（1）beD V π2=)(954.0)(0954.010893014.321622mm cm bD V e ==⨯⨯⨯⨯==-π （2）)(32mm dD e =-=)(30.501086330223max rmL beD V =⨯⨯⨯⨯==-ππ3-9 已知：︒=18γ，d =15mm ，D =116mm ， z =7， 95.0==m V ηη，n =980r/min ， p =32MPa求：?max =V ， ?=vt q ， ?=V q ， ?=i P解：z r D d V ⋅=tan 42max π)(60.46718tan 1161542r mL =⨯︒⨯⨯⨯=π)min(67.4598060.46LVn q vt =⨯==)min.(38.4395.067.45L q q v vt v =⨯=⋅=ηm v vi pq P P ηηη==)(6.25)(2563595.095.0)106/(1038.433246kW W ==⨯⨯⨯⨯=第4章 液压执行元件4-4 已知：p =3.5MPa ， D =0.09m ， d =0.04m ， v =0.0152m/s 求：F =？，?=V q 解：)(86.17)(178585.3)(422kN N d D F ==⨯-=π)(40152.022d D vA q v -⨯==π=7.76×10-5m 3/s = 4.6L/min 4-6 已知：min /30L q V =, MPa p 4= 求：（1）若 v 2 =v 3 = 4m/min ，D =？，d =?(2) F =? 解： D =1.414d324v d q v ⋅=π34v q d vπ=)(78)(108.760/614.3)106/(30424mm m d =⨯=⨯⨯⨯=-查表4-4，取d =80mm)(14.1132mm d D ==查表4-5，取D =110mm)(38)(37994411044221kN N p D F ==⨯⨯==ππ)(18)(178984)80110(4)(422222kN N p d D F ==⨯-=-=ππ)(20)(20096423KN N p d F ===π4-7 已知：单杆缸， D =125mm ，d =90mm ， min /40L q v =，a MP p 5.21= ，02=p求：（1）无杆腔进油，v 1，F 1=? （2）有杆腔进油，v 2，F 2=? （3）差动连接，v 3，F 3=？ 解：（1）无杆腔进油)(66.30)(30665.212544212111kN N p D A p F ==⨯⨯===ππ(2)有杆腔进油 5.210)90125(4)(422122212⨯⨯-⨯=⋅-==ππp d D A p F=14768N=14.77(kN)min)/(77.6)/(1128.0)(42221m s m d D q A q v vv ==-==π (3)差动连接)(9.15)(15896259044212313KN N p d A p F ==⨯⨯===ππmin)/(29.6)/(105.01090106/4044624233m s m d q A q v v v ==⨯⨯⨯⨯===-ππ第5章 液压控制元件5-6 解：（a ）a MP p 2=， (b)a MP p 11= 5-7 解：(a) 取决于调定压力值低的阀； （b ）取决于调定压力值高的阀。

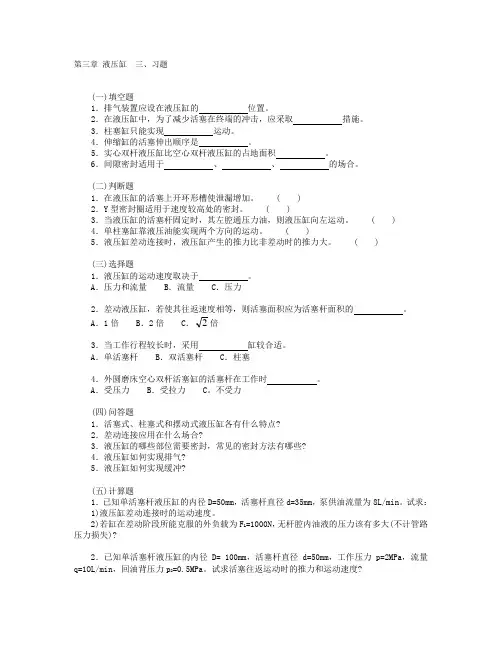

液压与气动技术第三章 液压缸练习题
第三章液压缸三、习题(一)填空题1．排气装置应设在液压缸的位置。
2．在液压缸中，为了减少活塞在终端的冲击，应采取措施。
3．柱塞缸只能实现运动。
4．伸缩缸的活塞伸出顺序是。
5．实心双杆液压缸比空心双杆液压缸的占地面积。
6．间隙密封适用于、、的场合。
(二)判断题1．在液压缸的活塞上开环形槽使泄漏增加。
( )2．Y型密封圈适用于速度较高处的密封。
( )3．当液压缸的活塞杆固定时，其左腔通压力油，则液压缸向左运动。
( )4．单柱塞缸靠液压油能实现两个方向的运动。
( )5．液压缸差动连接时，液压缸产生的推力比非差动时的推力大。
( )(三)选择题1．液压缸的运动速度取决于。
A．压力和流量 B．流量 C．压力2．差动液压缸，若使其往返速度相等，则活塞面积应为活塞杆面积的。
A．1倍 B．2倍 C．2倍3．当工作行程较长时，采用缸较合适。
A．单活塞杆 B．双活塞杆 C．柱塞4．外圆磨床空心双杆活塞缸的活塞杆在工作时。
A．受压力 B．受拉力 C。
不受力(四)问答题1．活塞式、柱塞式和摆动式液压缸各有什么特点?2．差动连接应用在什么场合?3．液压缸的哪些部位需要密封，常见的密封方法有哪些?4．液压缸如何实现排气?5．液压缸如何实现缓冲?(五)计算题1．已知单活塞杆液压缸的内径D=50mm，活塞杆直径d=35mm，泵供油流量为8L/min。
试求：1)液压缸差动连接时的运动速度。
2)若缸在差动阶段所能克服的外负载为F L=1000N，无杆腔内油液的压力该有多大(不计管路压力损失)?2．已知单活塞杆液压缸的内径D= 100mm，活塞杆直径d=50mm，工作压力p=2MPa，流量q=1OL/min，回油背压力p2=0.5MPa。
试求活塞往返运动时的推力和运动速度?3．一双出杆活塞缸，其液压缸内径为0.1m，活塞杆直径为0.05m，进入液压缸的流量为25L/min。
求活塞运动的速度是多少?4．某柱塞式液压缸，柱塞直径d=110mm，缸体内径为125mm，输入的流量q=25L/min。
液压与气动技术作业习题
习 题习题2-1 有密闭于液压缸中的一段直径d =15cm ，长L = 40cm 的液压油，它的体积膨胀系数K t /1105.64-⨯=β，此密闭容积一端的活塞可以移动。
如活塞上的外负载力不变，油温从-20℃上升到+25℃，求活塞移动的距离？习题2-2 20℃时200mL 的蒸馏水从恩氏粘度计中流尽的时间为51s ，若200mL 的某液压油在50℃时从恩氏粘度计中流尽的时间为229.5s ，试求该液压油的0E 、ν及η的值?设油的密度为ρ=0.9g/mL 。
习题2-3 图示一液压缸，其缸筒内径D = 12cm ，活塞直径d = 11.96cm ，活塞长度L = 14cm ，若油液粘度065.0=ηPa·s ，活塞回程要求的稳定速度为v = 0.5 m/s ，试求不计油液压力时拉回活塞所需的力F 等于多少？习题2-4 图示一粘度计，若D = 100mm ，d = 98mm ，l =200mm ，外筒转速n = 8 r/s ，测得的扭矩T 为40N·cm ，试求油液的粘度?习题2-5 直径为d 、重量为F G 的活塞浸在液体中，并在力F 的作用下处于静止状态。
若液体的密度为ρ，活塞浸入的深度为h ，试确定液体在测压管内的上升高度x ?习题2-6 图示用一圆锥体堵塞直径d = 1cm 的底部通孔，求作用于此锥形体的总作用力?容器中的液体为水。
习题2-7 液压缸直径D = 150mm ，柱塞直径d = 100mm ，液压缸中充满油液。
如果柱塞上作用着F = 50000N 的力，不计油液的重量，求图示两种情况下液压缸中压力分别等于多少？习题2-8 有一液压泵，流量为25 L/min ，吸油管直径25mm ，泵轴比油箱液面高出400mm 。
如只考虑吸油管中的沿程压力损失，油液为30号液压油，油温为50℃，问泵的吸油腔处的真空度为多少（油的密度为900kg/m 3）？习题2-9 泵从一个大的油池中抽吸油液，流量为q = 150 L/min ，油的运动粘度34.0=νcm 2/s ，密度ρ=900kg/m 3。
《液压与气动技术》习题与答案
项目一液压传动基础任务一认识液压传动鉴定与评价一、请回答下列问题1．何谓液压传动?其基本工作原理是怎样的？液压传动是指以液体作为传动介质，利用液体的压力能实现运动和动力传递的传动方式。
液压传动的工作原理是：以受压液体作为工作介质，通过液压元件密封容积的变化来传递运动；通过系统内部受压液体的压力来传递动力；液压传动系统工作时，可以通过对液体的压力、流量和方向的控制与调节来满足工作部件在力、速度和方向上的要求。
2．指出液压传动与机械传动的两个相同点和两个不同点？相同点：输入小力输出大力；便于实现自动化不同点：可以自行润滑；传动平稳，可以频繁换向3．液压系统有那几个部分组成？液压系统由动力元件、执行元件、控制元件、辅助元件和工作介质五部分组成。
4．液压传动的优点非常突出，是否可以取得机械传动？为什么？不能取代。
因为各有优缺点，相互补充。
5. 据你观察和了解，哪些机电设备上采用了液压传动技术？磨床，加工中心，注塑机等。
二、判断下列说法的对错（正确画√，错误画×）。
1．机械传动、电气传动和流体传动是工程中常见的传动方式。
（√）2．液压传动实际上是一种力向另一种力的传递。
（×）3．液压传动适用于大功率、自动化程度高、无级调速和传动比准确的场合。
（×）4．液压传动系统中的执行元件能将机械能转换为压力能。
（ ×）三、请将正确的答案填入括号中1．液压传动系统的组成部分包括( D ) 。
A 、能源装置B 、执行装置C 、控制调节装置D 、工作介质2． 液压辅助元件不包括(D ) 。
A 、蓄能器B 、过滤器C 、油箱D 、电机3．液压传动系统中的动力元件是（ A ）。
A 、液压泵B 、液压缸C 、液压阀D 、油箱4. 液压系统中的能量转换元件不包括（ C ）。
A 、液压泵B 、液压缸C 、液压阀D 、液压马达任务二 确定液压千斤顶的输出力鉴定与评价一、请回答下列问题1．静止的液体受到那些力的作用？静止液体所受的力除液体重力外还有液面上作用的外加压力2．静止的液体中，压力与深度呈现什么样的关系？深度越深压力越大，呈线性关系。
液压与气动技术习题集.doc
三．分析题第一章液压流体力学基础一．填空题1．液压系统中，当系统压力较高时,往往选用粘度的液压油，因为此时成了值得突出的问题；而当环境温度较高时,宜选用粘度的油。
2．从粘度方面考虑,选用液压油的原则之一：当执行机构运动速度大时，往往选用粘度液压油，因为这时损失成了主要矛盾，而损失（相对而言）成了次要问题。
4．液体动力粘度μ的物理意义是，其常用单位是。
另外运动粘度的含义是 ,其常用计量单位是 .随着温度的增加，油的粘度。
5．液体作用在曲面上某一方向上的力,等于液体的压力与乘积。
6．液压传动是基于流体力学中的（定律）定理进行工作的。
7．某容积腔中的真空度是0。
55×105Pa，其绝对压力是 Pa,相对压力是 Pa。
（大气压力是P=1.01×105Pa）8．液体静力学基本方程式为，其物理意义是。
9．在研究流动液体时，将假设既无粘性又不可压缩的假想液体，称为理想液体。
11．容积泵正常工作时，希望其吸油腔内的真空度,是越小越好，这样才能尽量避免空穴现象.13．液体在管道中存在两种流动状态，层流时粘性力起主导作用，紊流时惯性力起主导作用,液体的流动状态可用雷诺数来判断.14．由于流体具有，液流在管道中流动需要损耗一部分能量，它由沿程损失和局部压力损失两部分组成。
15．在节流元件中，往往都选用作为节流口,主要是因为通过的流量不受的影响。
21．一般情况下，当小孔的通流长度L与孔径d之比称此小孔为薄壁小孔，而称L/d 时的小孔为细长小孔，液流流经薄壁小孔主要产生损失，其流量与压差关系的表达式为，液流流经细长小孔则只产生损失，其流量与压差关系的表达式为。
22．液流流经薄壁小孔的流量与的一次方成正比，与的1/2次方成正比。
通过小孔的流量对不敏感,因此薄壁小孔常用作可调节流阀。
23．通过固定平行平板缝隙的流量与一次方成正比,与的三次方成正比，这说明液压元件内的的大小对其泄漏量的影响非常大。
24．如图，管道输送γ=9000N/m3液体，已知h=15m, A点压力为0.4MPa，B点压力为0.45MPa。
液压与气动技术练习题(附答案)
液压与气动练习题一、判断题1.液压油的粘度随温度升高而增大。
（× )2．作用于活塞上的推力越大，活塞运动的速度就越快。
( × )3．液体在变径管中流动时，其管道截面积越小，则流速越高，而压力越小。
( √ )4．液压系统工作时，液压阀突然关闭或运动部件迅速运动，常会引起液压冲击。
( √ )5. 液压系统的工作压力决定于外负载。
( √ )6. 单位时间内流过管路的液体体积称为流量。
( √ )7. 限压式变量叶片泵的流量大小随定子的偏心量增大而减小。
( × )8. 液压泵工作空间的容积由小增大而吸油，由大减小而压油。
( √ )9. 双作用叶片泵的最大特点就是输出流量可以调节。
( × )10. 液压泵工作时的压力就是其额定压力。
( × )11. 柱塞泵是定量液压泵。
( × )12. 液压泵工作空间的容积由大减小而吸油，由小增大而压油。
( × )13. 双作用叶片泵的输出流量是不可以调节的。
( √ )14. 液压泵的额定压力就是其工作时的压力。
( × )15. 齿轮泵是定量液压泵。
( √ )16. 双活塞杆液压缸因其作用面积相等，故往复运动速度相等。
( √ )17. 调速阀是由定差减压阀和节流阀并联而成的。
( × )18. 油箱的作用就是贮存液压油。
( × )19. 在锁紧回路中，三位四通换向阀的中位机能可为H型。
( × )20. 节流调速是通过改变变量泵的容积大小来实现的。
( × )21. 调速阀是由定差减压阀和节流阀串联而成的。
( √ )22．液压马达的实际输入流量大于理论流量。
( √ )23．当液压缸的活塞杆固定时，其左腔通入压力油，则液压缸向左运动。
( √ )24．单柱塞缸靠液压油能实现两个方向的运动。
( × )25．液压缸差动连接时，液压缸产生的推力比非差动时的推力大。
《液压与气动技术》习题集（附答案）
《液压与气动技术》习题集（附答案）液压与气动技术习题集（附答案）第四章液压控制阀一．填空题1.单向阀的作用是控制液流沿一个方向流动。
对单向阀的性能要求是：油液通过时，压力损失小；反向截止时，密封性能好。
2.单向阀中的弹簧意在克服阀芯的摩檫力和惯性力使其灵活复位。
当背压阀用时，应改变弹簧的刚度。
3.机动换向阀利用运动部件上的撞块或凸轮压下阀芯使油路换向，换向时其阀芯移动速度可以控制，故换向平稳，位置精度高。
它必须安装在运动部件运动过程中接触到的位置。
4.三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联接形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的中位机能。
为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，可选用Y型中位机能换向阀。
5.电液动换向阀中的先导阀是电磁换向阀，其中位机能是“Y”，型，意在保证主滑阀换向中的灵敏度（或响应速度）；而控制油路中的“可调节流口”是为了调节主阀的换向速度。
6.三位阀两端的弹簧是为了克服阀芯的摩檫力和惯性力使其灵活复位，并（在位置上）对中。
7.为实现系统卸荷、缸锁紧换向阀中位机能（“M”、“P”、“O”、“H”、“Y”）可选用其中的“M”，型；为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，中位机能可选用“Y”。
型。
8.液压控制阀按其作用通常可分为方向控制阀、压力控制阀和流量控制阀。
9.在先导式减压阀工作时，先导阀的作用主要是调压，而主阀的作用主要是减压。
10．溢流阀的进口压力随流量变化而波动的性能称为压力流量特性，性能的好坏用调压偏差或开启压力比、闭合压力比评价。
显然（p s—p k）、（p s—p B）小好， n k和n b大好。
11．将压力阀的调压弹簧全部放松，阀通过额定流量时，进油腔和回油腔压力的差值称为阀的压力损失，而溢流阀的调定压力是指溢流阀达到额定流量时所对应的压力值。
12．溢流阀调定压力P Y的含义是溢流阀流过额定流量时所对应的压力值；开启比指的是开启压力与调定压力的比值，它是衡量溢流阀静态性能的指标，其值越大越好。
《液压与气动》练习题含答案
液压与气动练习题一、判断题1.液压油的粘度随温度升高而增大。
（×)2．作用于活塞上的推力越大，活塞运动的速度就越快。
(×)3．液体在变径管中流动时，其管道截面积越小，则流速越高，而压力越小。
(√) 4．液压系统工作时，液压阀突然关闭或运动部件迅速运动，常会引起液压冲击。
(√)5.液压系统的工作压力决定于外负载。
(√)6.7.8.9.10.11.12.13.14.15.(√)(×)(×)H型。
(×)(×)(√)22．液压马达的实际输入流量大于理论流量。
(√)23．当液压缸的活塞杆固定时，其左腔通入压力油，则液压缸向左运动。
(√)24．单柱塞缸靠液压油能实现两个方向的运动。
(×)25．液压缸差动连接时，液压缸产生的推力比非差动时的推力大。
(×) 26．背压阀的作用是使液压缸回油腔中具有一定的压力，保证运动部件工作平稳。
(√) 27．在用顺序阀实现顺序动作回路中，顺序阀的调整压力应比先动作液压缸的最高压力低。
(×)28．液控单向阀有控制油时正向导通，反向截止。
(×)29.过滤器的滤孔尺寸越大，精度越高。
(×)30．纸芯式过滤器比烧结式过滤器的耐压高。
(×)31．某液压系统的工作压力为14MPa，可选用量程为16MPa的压力计来测量压力。
(×) 32．空气压缩机生产的压缩空气能直接用于气压系统中。
(×)33．在气压传动中，其换向阀的出口应安装消声器。
(×)34．气动减压阀可以控制其进口的压力基本恒定。
(×)1.A．绝对压力B2.A．成正比B3.A．溢流阀B4.5.B。
C．三倍B。
C．相同7.,应C。
C．锁紧回路8.当用一个液压泵驱动的几个工作机构需要按一定的顺序依次动作时,应采用C。
A．方向控制回路B．调速回路C．顺序动作回路9.在旁油路节流调速回路中，为使液压缸活塞杆运动减慢，节流阀的开口度应A。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5-11 习题5-11图所示，溢流阀A、B、C的调定压力分别为P A=4 MPa, P B =3 MPa, P c=5 MPa,试问图（a）和（b)中压力表读数各为多少？
习题5-11图
5-15 习题5-15图所示溢流阀的调定压力为4MPa，若阀芯阻尼小孔造成的损失不计，试判断下列情况下压力表读数各为多少？
（1) Y断电，负载为无限大时；
(2) Y断电，负载压力为2MPa时；
(3) Y通电，负载压力为2MPa时。
习题5-15图习题5-16图
5-16 习题5-16图所示回路中，液压缸无杆腔面积A＝50cm2，负载F L=10000N,各阀的调定压力如图示，试分析确定在活塞运动时和活塞运动到终端停止时A、B两处的压力。
7-7 在习题7-7图所示的系统中，两个溢流阀串联，若已知两个溢流阀单独使用时的最高压力分别为P1=2MPa，P2=4MPa，溢流阀卸荷时的压力损失忽略不计。
试判断在二位二通电磁阀不同的工况下，A点和B点的压力各为多少？将数据值填入表内。
至系统
注：用“+”表示电磁铁通电；用“—”表示电磁铁断电。
7-11 习题7-11图示的回路为一快慢速度转换回路，按设计要求液压缸活塞应能实现“快进→工进→快退”的动作循环（活塞右行为“进”，左行为“退”）。
压力继电器控制活塞的换向退回。
但在实际试车时，发现其动作失调。
试问：图中有哪些错误？画出改正后的回路图。
习题7-11图
7-12 习题7-12图所示的液压系统，能完成“快进、一工进、二工进、快退”的动作循环，读懂回路图：
（1）写出系统中各元件的名称
（2）填写电磁铁动作顺序表
（3）说明阀1和阀2在回路中的作用，并指出阀3和阀4的开口哪一个大？
快进
注：用“+”表示电磁铁通电；用“—”表示电磁铁断电。
7-13 习题7-13图所示为专用镗床的液压系统，能实现“快进→一工进→二工进→快退-→原位停止”的工作循环。
试填写其电磁铁动作顺序表。
电磁铁动作顺序表
习题7-13图
电磁铁
1YA 2YA 3YA 4YA
动作
快进
一工进
二工进
快退
原位停止
7-14 习题7-14图所示是压力机液压系统图，可以实现“快进→工进→保压→快退→停止”的动作循环。
试读懂此系统图并写出：
1) 各元件的名称和功用
2) 各动作时的油液流动情况及工作循环表。
习题7-14图
7—15 习题7—15图所示的液压系统能实现“A+（夹紧）→B+（快进）→B+（工进）→B-（快退）→A-（松开）→泵卸荷”的顺序动作的工作循环。
（1）试填写上述循环时的电磁铁动作顺序表
（2）说明系统由哪些基本回路组成。
习题7—15图
电磁铁动作顺序表
电磁铁
YV1 YV2 YV3 YV4 YV5
动作
A+（夹紧）
B+（快进）
B+（工进）
B-（快退）
B停止
A-（松开）
泵卸荷
注：用“+”表示电磁铁通电；用“—”表示电磁铁断电。
7-12 习题7-12图所示的液压系统，能完成“快进、一工进、二工进、快退”的动作循环，读懂回路图：
（1）写出系统中各元件的名称
（2）填写电磁铁动作顺序表
（3）说明阀1和阀2在回路中的作用，并指出阀3和阀4的开口哪一个大？
快进
习题7-12图
电磁铁动作顺序表
注：用“+”表示电磁铁通电；用“—”表示电磁铁断电。
7—15 习题7—15图所示的液压系统能实现“A+（夹紧）→B+（快进）→B+（工进）→B-（快退）→A-（松开）→泵卸荷”的顺序动作的工作循环。
（1）试填写上述循环时的电磁铁动作顺序表
（2）说明系统由哪些基本回路组成。
电磁铁动作顺序表
电磁铁
YV1 YV2 YV3 YV4 YV5
动作
A+（夹紧）
B+（快进）
B+（工进）
B-（快退）
B停止
A-（松开）
泵卸荷
8-5 习题8-5图为液压车床的液压系统及工作循环图，请填写电磁铁动作顺序表。
注：1）夹紧缸活塞向左运动方向为夹紧方向。
2）夹紧缸夹紧动作所需流量较小。
3）横向工进完成后纵向工进才开始。
电磁铁动作顺序表
8—11 习题8—11图为一组合机床液压系统原理图。
该系统中有进给和夹紧两个液压缸，要求完成的动作循环见图示。
试读懂该系统并回答下列问题：
1、写出图中所标序号的液压元件的名称。
2、根据动作循环绘制并填写电磁铁和压力继电器动作顺序表。
3、指出序号为9、11、13的元件在系统中所起的作用。
4、分析系统中包含哪些液压基本回路。
习题图8—11图
8-4 习题8-4图为某一组合机床液压传动系统原理图。
试根据其动作循环图填写液压系统的电磁铁动作顺序表，并说明此系统由哪些基本回路组成。
电磁铁动作顺序表。
习题8-4图
电磁铁
1Y 2Y 3Y 4Y
动作
快进
Ⅰ工进
Ⅱ工进
快退
8-5 习题8-5图为液压车床的液压系统及工作循环图，请填写电磁铁动作顺序表。
习题8-5图
注：1）
2）夹紧缸夹紧动作所需流量较小。
3）横向工进完成后纵向工进才开始。
注：用“+”表示电磁铁通电；用“—”表示电磁铁断电。
8-8 习题8-8图所示为专用铣床液压系统，要求机床工作台可安装两个工
件，并能同时加工。
工件的上料、卸料由手工完成，工件的夹紧及工作台进给运动由液压系统完成。
机床的工作循环为：手工上料→工件自动夹紧→工作台快进→铣削进给→工作台快退→夹具松开→手工卸料。
分析系统并回答下列问题：
习题8-8图
（1）填写电磁铁的动作顺序表。
（2）指出系统由哪些基本回路组成。
（3）说明哪些工况由双泵供油，哪些工况由单泵供油。
（4）说明元件6、7在系统中的作用。
8-9 试根据习题图8-9所示的液压系统图和动作顺序表中提示将动作循环表填写完整，并讨论系统的特点。
习题8-9图
8-10 习题图8—10所示的压力机液压系统能实现“快进→工进→保压→快退→停止”的动作循环。
试读懂此液压系统图并回答下列问题：
1、写出系统中各元件的名称和功用。
2、绘制并填写电磁铁动作顺序表。
3、写出各动作顺序时油液的流动情况。
习题8—10图
8—11 习题8—11图为一组合机床液压系统原理图。
该系统中有进给和夹紧两个液压缸，要求完成的动作循环见图示。
试读懂该系统并回答下列问题：
1、写出图中所标序号的液压元件的名称。
2、根据动作循环绘制并填写电磁铁和压力继电器动作顺序表。
3、指出序号为9、11、13的元件在系统中所起的作用。
4、分析系统中包含哪些液压基本回路。
习题图8—11图。
