一、实验目的
1.了解数字基带传输系统的基本结构和原理；
2.通过Matlab仿真来研究数字基带传输系统的性能特点；
3.实际操作，掌握Matlab对数字信号处理的基本方法。
二、实验内容
1.设计数字基带传输系统的仿真模型，包括信源、调制器、信道、解调器、接收端等模块；
2.模拟实现数字信号的采样、量化、编码等过程；
3.采用常用的调制方式，如BPSK、QPSK、16QAM等，进行调制处理，并观察不同调制方式下的信噪比和误码率的关系；
4.在传输过程中引入噪声，观察噪声对信号传输质量的影响；
5.实现误码率的计算和信噪比的测量；
6.结合实际情况，设计合适的信号处理算法，提高数字基带传输系统的性能。
三、实验步骤
1.根据实验要求，设计数字基带传输系统的仿真模型，包括信源、调制器、信道、解调器、接收端等模块；
2.实现数字信号的采样、量化、编码等处理过程；
3.采用常用的调制方式（如BPSK、QPSK、16QAM等），进行信号调制处理；
4.在传输过程中引入噪声，并观察噪声对信号传输质量的影响；
5.实现误码率的计算和信噪比的测量；
6.根据实验结果，设计合适的信号处理算法，提高数字基带传输系统的性能。
四、实验结果
1.实验结果应包括调制方式、误码率、信噪比等参数；
2.根据实验结果，评估数字基带传输系统的性能，提出改善方法。
五、实验总结
1.总结数字基带传输系统的基本结构和原理；
2.分析数字基带传输系统的性能特点，包括误码率、信噪比等；
3.掌握Matlab对数字信号处理的基本方法。
数字基带传输系统的仿真设计.
1、传号交替反转码---AMI码
4双极性归零波形这种波形是用正电平和负电平分别表示二进制码元的“1”码和“0”码，但每个电脉冲在小于码元宽度的时间内都要回到零电平，这种波形兼有双极性波形和归零波形的特点
5差分波形（相对码波形）信息码元与脉冲电平之间的对应关系是固定不变的（绝对的），故称这些波形为绝对码波形，信息码也称为绝对码
6多电平脉冲波形（多进制波形）上述各种波形都是二进制波形，实际上还存在多电平脉冲波形，也称为多进制波形。
（3）曼彻斯特Manchester码
曼彻斯特码又称数字双相码或分相码，曼彻斯特码用一个周期的方波来代表码元“1”，而用它的反相波形来代表码元“0”。这种码在每个码元的中心部位都发生电平跳变，因此有利于定时同步信号的提取，而且定时分量的大小不受信源统计特性的影响。曼彻斯特码中，由于正负脉冲各占一半，因此无直流分量，但这种码占用的频带增加了一倍。曼彻斯特码适合在较短距离的同轴电缆信道上传输。
数字基带信号传输码系统组成：
①信道形成器：其功能产生适合于信道传输的基带信号波形。
②信道：是允许基带信号通过的媒介，通常为有线信道，如双绞线、同轴电缆等，其传输特性一般不满足无失真传输条件。
③接受滤波器：用来接收信号，尽可能滤除信道噪声和其他干扰，对信道特性进行均衡，使输出的基带波形有利于抽样判决。
（AMI Alternate Mark Inversion）码又称为平衡对称码。这种码的编码规则是：
数字基带信号传输系统仿真方案
1任务书试建立一个基带传输模型，采用曼彻斯特码作为基带信号，发送滤波器为平方根升余弦滤波器，滚降系数为0.5，信道为加性高斯信道，接收滤波器与发送滤波器相匹配。
发送数据率为1000bps，要求观察接收信号眼图，并设计接收机采样判决部分，对比发送数据与恢复数据波形，并统计误码率。
另外，对发送信号和接收信号的功率谱进行估计。
假设接收定时恢复是理想的。

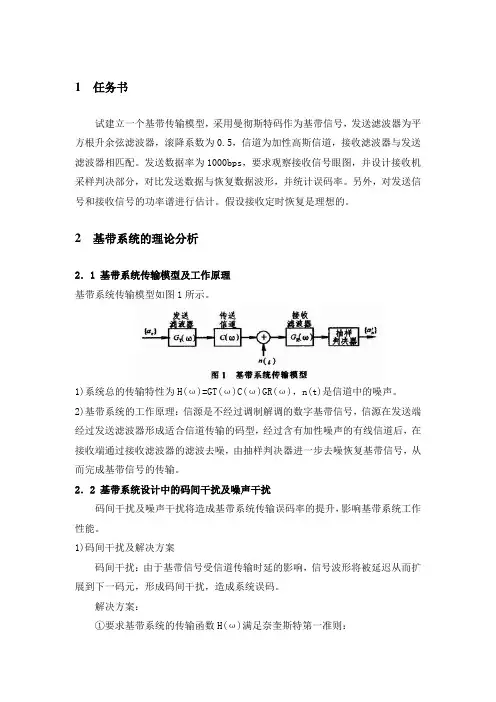

2基带系统的理论分析2．1 基带系统传输模型及工作原理基带系统传输模型如图1所示。
1)系统总的传输特性为H(ω)=GT(ω)C(ω)GR(ω)，n(t)是信道中的噪声。
2)基带系统的工作原理：信源是不经过调制解调的数字基带信号，信源在发送端经过发送滤波器形成适合信道传输的码型，经过含有加性噪声的有线信道后，在接收端通过接收滤波器的滤波去噪，由抽样判决器进一步去噪恢复基带信号，从而完成基带信号的传输。
2．2 基带系统设计中的码间干扰及噪声干扰码间干扰及噪声干扰将造成基带系统传输误码率的提升，影响基带系统工作性能。
1)码间干扰及解决方案码间干扰：由于基带信号受信道传输时延的影响，信号波形将被延迟从而扩展到下一码元，形成码间干扰，造成系统误码。
解决方案：①要求基带系统的传输函数H(ω)满足奈奎斯特第一准则：若不能满足奈奎斯特第一准则，在接收端加入时域均衡，减小码间干扰。
②基带系统的系统函数H(ω)应具有升余弦滚降特性。
如图2所示。
这样对应的h(t)拖尾收敛速度快，能够减小抽样时刻对其他信号的影响即减小码间干扰。
2)噪声干扰及解决方案噪声干扰：基带信号没有经过调制就直接在含有加性噪声的信道中传输，加性噪声会叠加在信号上导致信号波形发生畸变。
解决方案：①在接收端进行抽样判决；②匹配滤波，使得系统输出信噪比最大。
3基带系统设计方案3．1 信源1)常见的基带信号波形有：单极性波形、双极性波形、单极性归零波形和双极性归零波形。
双极性波形可用正负电平的脉冲分别表示二进制码“1”和“0”，故当“1”和“O”等概率出现时无直流分量，有利于在信道中传输，且在接收端恢复信号的判决电平为零，抗干扰能力较强。
通信原理实验数字基带传输仿真实验
通信原理实验数字基带传输仿真实验本文记录的是一次通信原理实验，具体实验内容是数字基带传输仿真实验。
这个实验旨在让学生了解并掌握数字基带传输的基本原理、信号调制和调制解调的方法，并通过仿真实验加深对数字基带传输的理解。
实验步骤：第一步：实现数字基带信号的产生。
我们采用MATLAB编写代码来产生数字基带信号。
具体而言，我们可以选择产生脉冲振幅调制（PAM）、脉冲宽度调制（PWM）、脉冲频率调制（PFM）等各种调制方式。
第二步：实现数字基带信号的传输。
我们可以通过MATLAB编写代码，将数字基带信号在传输媒介中进行仿真。
具体而言，我们可以选择传输介质为AWGN信道、多径信道等，通过加入信噪比、码元传输速率、波特率等参数来模拟不同的传输环境。
第三步：实现数字基带信号的调制。
我们采用调制器进行数字信号的调制。
常见的数字调制方式有AM调制、FM调制、PM调制等。
此处我们选择了二进制相移键控（BPSK）调制来进行数字基带信号的调制。
第四步：实现数字基带信号的解调。
我们采用解调器来实现数字基带信号的解调。
常见的数字解调方式有包络检测法、抑制互调法等。
此处我们选择了直接判决法来进行数字基带信号的解调。
第五步：实现数字基带信号的重构。
我们通过将数字基带信号解调后还原成原始信号进行数字信号的重构。
此处我们需要通过MATLAB代码将解调后的数字信号还原成原始信号，并绘制出波形图进行对比分析。
实验结果：通过对仿真实验的分析，我们得出了一些结论。
首先，不同的数字基带信号相对应不同的调制方式，比如我们可以选择PAM调制来实现计算机通讯中的以太网传输。
其次，数字基带信号的传输受到了多种因素的影响，包括信道的噪声、信噪比、码元传输速率、波特率等。
第三，数字基带信号的解调方式有很多种，我们需要根据传输环境的不同来选择最适宜的解调方式。
最后，数字基带信号的重构是一个非常重要的环节，它能够让我们了解数字基带信号在传输过程中所带来的信息损失和失真情况。
实验三数字基带传输系统建模和仿真
实验三 数字基带传输系统的建模与仿真一． 实验目的1. 了解数字基带传输系统的建模过程2. 了解数字基带传输系统的仿真过程二． 实验内容建立一个基带传输模型，发送数据为二进制双极性不归零码，发送滤波器为平方根升余弦滤波器，信道为加性高斯信道，接收滤波器与发送滤波器相匹配，接收机能自行恢复系统同步信号。
要求观察接收信号眼图，并设计接收机采样判决部分，对比发送数据与恢复数据波形，并统计误码率。
三． 实验原理数字基带传输系统框图如图5-1所示，它主要由脉冲形成器、发送滤波器、信道、接收滤波器和抽样判决器等部件组成为保证数字基带。
系统正常工作，通常还应有同步系统。
图中各部分原理及作用如下：脉冲形成器：输入的是由电传机、计算机等终端设备发送来的二进制数据序列或是经模/数转换后的二进制脉冲序列，用{}k d 表示，它们一般是脉冲宽度为T 的单极性码。
脉冲形成器的作用是将{}k d 变换成比较适合信道传输的码型，并提供同步定时信息，使信号适合信道传输，保证收发双方同步工作。
发送滤波器：发送滤波器的传输函数为()T G ω，其作用是将输入的矩形脉冲变换成适合信道传输的波形。
这是因为矩形波含有丰富的高频成分，若直接送入信道传输，容易产生失真。
信道：信道传输函数为()C ω。
基带传输的信道通常为有线信道，如市话电缆和架空明线等，信道的传输特性通常是变化的，信道中还会引入噪声。
在通信系统的分析中，常常把噪声等效，集中在信道引入。
这是由于信号经过信道传输，受到很大衰减，在信道的输图5-1 数字基带传输系统出端信噪比最低，噪声的影响最为严重，以它为代表最能反映噪声干扰影响的实际情况。
但如果认为只有信道才引入噪声，其他部件不引入噪声，是不正确的。
G ，它的主要作用是滤除带外噪声，对信道接收滤波器：接收滤波器的传输函数为()R特性进行均衡，使输出信噪比尽可能大并使输出的波形最有利于抽样判决。
抽样判决器：它的作用是在信道特性不理想及有噪声干扰的情况下，正确恢复出原来的基带信号。
数字基带传输系统设计
论文题目：数字基带传输系统设计 学 院：信息工程学院
专 业 班 级 ： 电 信 092 班 指导老师：张瑾 学生姓名：叶园园 王建峰 陈鑫 吴涛 李文科
完成日期： 2012 年 10 月 5 日
研究报告
1、项目题目
数字基带传输系统设计
2、项目概述
数字通信的基带传输方式是数字通信最基本的传输方式， 随着数字通信技术 的发展， 这种方式也有迅速发展的趋势。由于理论上已经证明任何一个采用线性 调制的频带传输系统， 总可以由一个等效的基带传输系统替代，所以对基带传输 系统的研究也将迁移到频带传输系统的研究中，因而具有普遍意义。 本项目选用 Altera 公司的 EP2C5T144C8N 芯片作为处理器， 来实现的数字基 带传输系统。 使其具有数字基带信号发生、 多种编码输出、 信道传输 （模拟加噪） 及解码恢复等功能。其中基带传输码型的编码与解码以及信道噪声的模拟，用 VHDL 硬件描述语言编程实现。单/双极性变换、噪声叠加与信道传输幅频特性的 模拟， 将分别采用中规模数字集成电路和模拟电路实现。系统将具有工作可靠性 高、可在线修改设计等优点。library ieee; use ieee.std_logic_1164.all; use ieee.std_logic_unsigned.all; entity hdb3_coding is port( data_in :in std_logic; clock :in std_logic; data_out :out std_logic_vector(1 downto 0)); end hdb3_coding; architecture rtl of hdb3_coding is signal reg :std_logic_vector(3 downto 0); signal parity :std_logic; --记录破坏点间 1 码个数的奇偶性 signal judge_v :std_logic; --判断是否有破坏符 signal grant_cnt:std_logic; --允许开始计算破坏点间的 1 码个数 signal last_sign:std_logic; --上一输出的符号 signal v_cnt :std_logic_vector(2 downto 0);--v 点位置跟踪计数器 begin process(clock) -- 移位寄存器 ，插 V begin if rising_edge(clock) then if data_in='0' and reg(3 downto 1)="000" then reg<=('1' & reg(3 downto 1)); judge_v<='1'; grant_cnt<='1'; else reg<=data_in & reg(3 downto 1); judge_v<='0'; grant_cnt<='0'; end if; end if; end process; process(clock) --计数 begin if rising_edge(clock) then if grant_cnt='1' and data_in='0' then parity<='0'; elsif grant_cnt='1' and data_in='1' then parity<='1'; elsif data_in='1' then parity<=not parity; end if; end if; end process; process(clock) --V 点跟踪 begin if rising_edge(clock) then
__数字基带传输系统的研究与设计
频特性和群时延特性，同时在数字基带传输系统中，也不
可避免需要采用一些模拟电路（例如放大器、模拟滤波器、
Ａ／Ｄ转换器、Ｄ／Ａ转换器），这些模拟器件的非线性也将
会改变了数字基带传输系统的幅频特性和群时延特性。
在数字通信系统中，信道群时延失真和幅度波动将引
起符号间干扰，使系统差错概率恶化。奈奎斯特第一准则 本质上可以理解为：如果信号经传输后整个波形发生变化， 但只要其特定点的抽样值保持不变，那么用再次抽样的方 法·仍然可以准确无误地恢复原始信码。通常我们根据奈 奎斯特第一准则，幅度波动的修正相对简单一些，利用ＦＩＲ 滤波器来修正ＣＩＣ滤波器的幅频特性，ＣＩＣ滤波器群时延 波动的修正可采用群时延均衡器来实现，使之整个数字基 带传输系统的幅频特性和群时延特性接近理想低通特性。
中，根据过渡区的宽度有一系列升余弦滤波器，每种滤波
器在Ｒ／２处幅值减半，但是，过渡区从频率（１一ａ）Ｒ／２开 始，在（１＋ａ）Ｒ／２结束，如图２所示，参数ａ相当于富余频
部分称为“滚降系数”，也称为滚降因子，取值范围从
０到１。滚降系数为ａ升余弦滤波器的传递函数如下［２］：
Ｇ（，ｆ口）＝
ｆ１，
Ｉ口Ｊ≤专（１一。
１数字基带传输系统滤波器特性介绍
数字基带传输系统通常由码元影射、发送成形滤波
器、信道、接收匹配滤波器、抽样判决器和码元再生器组
成，具体框图如图１数字基带传输系统框图所示［１］。
理想基带传输系统的传输特性具有理想低通特性，其
传输函数为：
Ｈｃ御，＝｛誉常数ｈ：三：萋：Ｚ
ｃ·，
＾（￡）＝封二肌）ｅ—ｄｃｏ＝如一幽 （２）
Ｆ（ｆ）Ｉ＝（篙器）５ 出这些极点将被ｃＩＣ滤波器的零点抵消。 同时可以算出多级ＣＩＣ插补滤波器的幅频响应如下：
