玻璃钢一体化提升泵站技术标准
玻璃钢一体化提升泵站技术标准(一)
玻璃钢一体化提升泵站技术标准(一)玻璃钢一体化提升泵站技术标准简介•玻璃钢一体化提升泵站是一种新型水泵站建设技术。
•该技术采用玻璃钢材料，具有高强度、耐腐蚀、绝缘性能好等特点。
•玻璃钢一体化提升泵站在水利工程中具有广泛的应用前景。
技术优势1.抗腐蚀能力强：–玻璃钢材料具有优良的耐腐蚀性能，能够抵御多种酸碱介质的侵蚀。
–相比金属材料，玻璃钢一体化提升泵站在长期使用中不易生锈和腐蚀，大大延长了使用寿命。
2.重量轻、强度高：–玻璃钢材料具有较轻的重量，方便施工和运输。
–同时，玻璃钢材料的强度也很高，具备良好的抗压和抗弯强度。
3.绝缘性能好：–玻璃钢一体化提升泵站具有良好的绝缘性能，能够有效防止电流泄漏和安全事故发生。
4.易于维护：–玻璃钢材料不易生锈和腐蚀，可减少日常维护工作和维修成本。
–同时，其构造简单，操作方便，可提高维护效率。
技术标准•玻璃钢一体化提升泵站的技术标准应包括但不限于以下方面：1.材料选用标准：规定玻璃钢材料的品质、物理性能、化学成分等。
2.结构设计标准：确保泵站结构合理、稳定，承受压力和荷载能力达标。
3.工艺要求标准：规定制造过程中的操作规范、焊接工艺、表面处理等。
4.安全保护标准：规定防滑、防腐蚀、防爆等方面的技术要求，确保泵站的安全使用。
5.检验检测标准：包括出厂试验和现场检验标准，用于确保泵站的质量合格。
应用前景•玻璃钢一体化提升泵站技术具有广阔的应用前景：–在水利工程中，玻璃钢一体化提升泵站可应用于水的提升、输送和排泄等方面，提高效率和降低能耗。
–在环保工程中，玻璃钢材料的抗腐蚀性能使其成为处理废水、酸雾等腐蚀性物质的理想选择。
–在城市建设中，玻璃钢一体化提升泵站可用于污水处理、雨水收集等城市管网工程。
结论通过规范和提升玻璃钢一体化提升泵站技术标准，可以推动其在水利、环保和城市建设等领域的广泛应用，实现资源利用的高效化和环保化。
同时，相关部门和企业应加大研发投入，推动玻璃钢一体化提升泵站技术的创新和发展，为社会经济发展做出更大贡献。
一体化预制泵站标准
一体化预制泵站标准
1.结构标准
一体化预制泵站的结构需要符合相关国家和地方的建筑标准，包括抗风、抗震等设计要求。
房屋结构采用钢结构，主体采用钢板、型钢和特殊型材进行焊接或螺栓连接，保证整体强度和稳定性。
房屋内设有通风、防水、防腐处理，以及安全疏散通道和紧急照明等设施。
2.设备标准
一体化预制泵站的设备标准包括泵、管道、电气设备等方面。
泵采用国内外知名品牌产品，具备良好的抗腐蚀性能。
管道材质选择和尺寸设计满足输送介质的要求，保证管道的压力承载能力和使用寿命。
电气设备包括电机、控制柜等，需要符合国家的相关电气标准，具备过载保护、远程监测等功能。
3.操作标准
一体化预制泵站的操作标准主要包括运行、维护和安全等方面。
运行操作需要配备相应的人员，具备相关的操作证书和经验，能够熟悉掌握泵站设备的运行原理和操作流程。
维护操作包括定期巡检、设备保养、灰尘和异物清理等，保证泵站设备的正常运行和使用寿命。
安全操作需要遵守相关的安全规程，配备安全防护设备和紧急处理方案，确保人员和设备的安全。
综上所述，一体化预制泵站的标准需要从结构、设备和操作三个方面进行考虑，符合相关国家和地方的建筑标准和技术规范，保证泵站的安全运行和长期稳定性。
在实际应用中，还应考虑应用场景的不同需求，灵活调整标准和设计方案，提高一体化预制泵站的适用性和可扩展性。
格兰富一体化泵站技术说明
污水提升泵站项目设计说明一、一体化预制泵站规模处理能力设计规模为二、格兰富一体化预制泵站技术特点：1、一体化预制泵站：①技术可要求泵站的筒体、潜水泵和控制设备均由同一家制造商生产。
为优化泵站流态，减少气蚀和乱流的风险，泵站进水管前方需设置导流板。
2、玻璃钢筒体技术特点：①为确保泵站整体无渗漏，筒体以无碱玻璃纤维无捻粗纱及其制品为增强材料，热固性树脂为基体，采用计算机控制缠绕工艺，确保厚度均匀并达到设计要求，结构层厚度buxiaoyuxxx②GRP筒体的巴氏硬度达到40Hba以上，抗压强度达到120MPa,环向拉伸强度达到150MPa,轴向拉伸强度达到60MPa.需制造商提供泵站外壳FEA强度的有限元分析。
3、筒体底部设计：经CFD（计算机流体动力学Computational Fluid Dynamics）特殊设计的预制泵站智能化底部采用下凹式结构，可抵抗地下水的压力而不变形，同时只允许少量的污水停留在泵坑，当泵再次启动时，泵坑附近的大流速可以达到自清洁的效果，免除了人工清淤。
需制造商提供泵站底部CFD分析报告。
4、泵站运行方式①泵站拥有远程监控平台系统，泵站中央控制器与水泵同一品牌，采用专用水泵控制系统②水泵启停控制：在集水池内设置一套超声波液位计，水泵根据集水池内液位信号综合控制水泵启停。
③泵运行控制系统具备下列功能：*性能控制-能耗最佳化*具有总线通讯并具备潜水泵和系统的监视功能*运行向导* 泵的自动并联控制*运行中泵之间的自动切换功能 (确保所有泵运行时间相同)*手动操作运行 (对单泵测试)可选配件：外部RS485接口 (可选G100或CIU通讯模块，协议有GENI, PROFI等)GPRS/GSM无线远程通讯功能并提供配套SCADA远程监控平台*泵和系统监视功能应该具备：──测量值的最大、最小限制；可实现系统失控时停机功能──进水流量体积估算──出水流量体积估算──排空泡沫──测试运行*显示、报警和信号功能：──320*240 1/4 VGA显示LCD显示屏，带背景光设计，使得操作不再考虑环境亮度的影响──带中文语言显示功能；并提供7种语言可供选择，使系统可满足不同国家地区的使用需求，操作简便，可进行实时切换──系统结构图形直观显示，可从系统图中直接显示出各泵运行故障情况及转速，泵站液位──可读出系统的液位值，计算流量、功率损耗等信息──运行和故障信号自动转换接触器④专用SCADA远程监控平台系统系统中心主机存贮数据并且提供网络服务使用SMS/GPRS进行数据收集用户只需要一台标准的可连接互联网的个人电脑来监测和管理水泵5、配套水泵技术特点：①泵站须配套进口或者合资潜污泵，在设计负荷范围内，无振动和气蚀现象，运行平稳。
一体化预制泵站工程技术标准
一体化预制泵站工程技术标准一体化预制泵站工程技术标准一体化预制泵站工程技术标准是指对一体化预制泵站建设过程中所涉及的技术要求、规范和标准进行统一规范和约束的文件。
一体化预制泵站工程技术标准的制定，对于确保工程质量、提高工程建设效率、降低工程风险、促进工程标准化具有重要意义。
本文将从深度和广度两个方面对一体化预制泵站工程技术标准进行全面评估，并探讨其在工程建设中的应用和意义。
一、一体化预制泵站工程技术标准的深度评估1. 界定与范围一体化预制泵站工程技术标准首先需要明确定义其界定与范围。
这包括对一体化预制泵站的结构、功能、用途等方面进行明确界定，以便于在工程建设中统一规范和约束。
2. 设计要求在一体化预制泵站工程技术标准中，设计要求是至关重要的部分。
这包括对于泵站结构、材料、荷载、抗震、防水等方面的具体设计要求，以确保泵站在使用过程中具有良好的性能和稳定性。
3. 施工规范一体化预制泵站的施工规范也是技术标准中必不可少的部分。
施工规范涉及到施工工艺、施工工序、施工方法、质量控制等方面，对于确保施工过程中的安全、质量和进度具有重要意义。
4. 设备选型一体化预制泵站中的设备选型直接关系到泵站的性能和运行效果。
在技术标准中需要对于泵、阀、管道等设备的选型进行规范，以确保泵站的稳定性和高效运行。
5. 安全标准安全是工程建设中永恒的主题，一体化预制泵站工程技术标准中必须包含相关的安全标准。
这包括施工安全、设备运行安全、应急措施等方面的规范，以保障工程建设和运行过程中的安全可靠。
二、一体化预制泵站工程技术标准的广度评估1. 技术趋势随着科技的不断发展，一体化预制泵站的技术也在不断更新和演进。
技术标准需要紧跟技术趋势，对于新技术、新材料等进行更新和补充，以适应时代的发展需要。
2. 环保要求在当代社会，环保已经成为各行各业的重要课题。
一体化预制泵站工程技术标准也需要包含相关的环保要求，如节能减排、资源循环利用等，以推动工程建设朝着环保的方向发展。

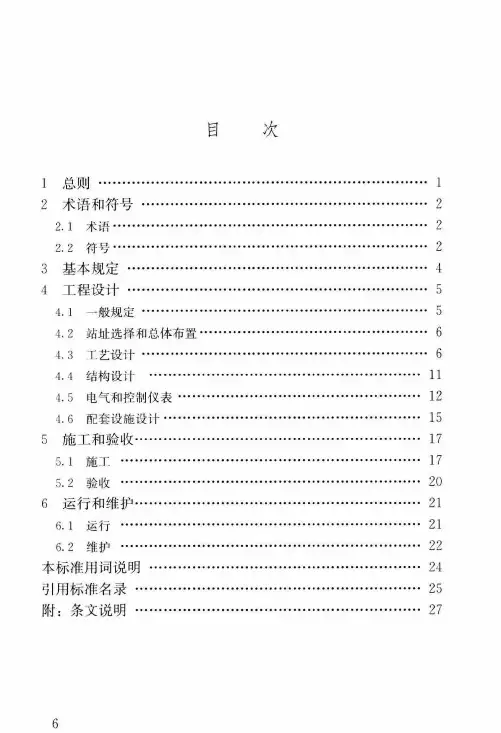

城建行标：CJJT285-2018 一体化预制泵站工程技术标准
3.0.2 一 体化预制泵站 主 体 应 由井筒和内部设施组成 。 出 厂 前
应遵循安全可靠、现场安装时间和工作 量 最小化的原则进行预装 和测试 。
3.0.3 ~ 体化预制泵站主体使用场所的环境温度不 宜 低 于
7
1总
则
1. 0.1 为使一 体化预制泵站工程做到安全可靠、技术先进、 经
济合理和运行管理方便，制定本标准 。
1. O. 2 本标准适用于新建、扩建和改建的城镇给水、排水工程
中 一体化预制泵站工程的设计、施工、验收、运行和维护 。
1. O. 3 一体化预制泵站工程的设计、施工、验收、运行和维护， 除应符合本标准外，尚应符合国家现行有关标准的规定 。
一 20 0C; 控制柜使用场所的周罔环境温度直为一 1 00C ~ 4 0oC ，相 对湿度 宜为 2 5 % ~85 % 。 当超 出上述环境条件设 置 一 体化预制 泵站时，应采取防冻、散热和通风措施 。
3.0.4 一体化预制泵站的输送介质应符合下列规定 : 1 温度应为 OOC~400C ; 2 pH 值应为 4 ~ l O ;
应根据排水设计要求，经技术经济比较后确定 。 4.2.5 依据 一 体化预制 泵站设 计规模、系统条件和现场情况 ， 一 体化预制 泵站 可选择 多 井简组 合 的形式 。
4.3 工艺设计
I 工艺平面布置
4.3.1 一体化预制泵站工艺平面布局应根据一体化预制 泵 站 类
型、进:1\ 7]<.条件、 工 艺条件 等合理 布 置 ，应保证一体化预制泵站
化 等专 业或海绵城市建设要求统筹考 虑顶盖的标高和布 置 ; 3 当一体化预制泵站设 置于道 路和广场 等区 域内时， 其 顶
一体化预制泵站技术规范
技术规范批准：审核：校核：编制：目录1. 概述 (3)2. 标准规范 (3)2.1设计标准 (3)2.2检验、验收标准 (3)3. 采购设备清单 (4)4. 技术要求 (4)4.1工作环境 (4)4.2 一体化截污设备技术要求 (4)4.3 一体化预制泵站技术要求 (6)5. 试验检验 (9)6. 资料及其它 (9)6.1 资料 (9)6.2 外协件 (10)6.3 现场技术服务 (10)6.4. 性能考核试验 (10)6.5. 监造和出厂试验 (11)6.6. 包装运输的特殊技术要求 (11)6.7设备铭牌 (12)7. 其它附件 (12)1. 概述一体化泵站由无动力除渣装置及提升泵站组成，其中无动力除渣装置是对初期雨水的所含污染物进行截流的系统，主要去除初期雨水中的颗粒物和漂浮物等，由玻璃钢外腔、高效涡流分离器等部件组成。
提升泵站与初期雨水截污装置均采用一体化设计，并成套提供，供货方需整体制作、运输运输、指导安装、指导调试和售后服务。
2. 标准规范卖方对产品的设计、制造、检验、试验等应符合下列标准和规范以及有关的法规要求。
2.1设计标准HG21504.1-92 《玻璃钢储槽标准系列(VN0.5m3~VN100m3)》JC/T587-1995 《纤维缠绕增强塑料储罐》JB2923 水处理设备制造技术条件ZBJ98003 水处理设备油漆、包装材料技术条件GB50017－2003 钢结构设计规范机械行业标准类其它相关标准类2.2检验、验收标准GB50205―1995 钢结构施工及验收规范3. 采购设备清单4. 技术要求4.1工作环境使用条件：介质：雨水介质温度低于40℃；介质PH介于6～9之间。
4.2 无动力除渣装置技术要求无动力除渣装置采用一体化设计，采用高效涡流水力分离原理，根据离心沉降和密度差分原理，使密度小的物体被留在上方，密度大的砂粒沉降到底部，达到分离效果，截留物需定期人工清理。
4.2.1制造用原材料4.2.1.1 设备制造用原材料符合图样要求和相应的国家标准、行业标准的规定。
埋地式玻璃钢一体化雨水提升泵站
地埋式玻璃钢一体化雨水提升泵站玻璃钢一体化雨水提升泵站是提升污水，雨水，饮用水，废水的提升装备，由工厂统一生产组装后运至现场安装的交钥匙泵站。
玻璃钢一体化雨水提升泵站设计：水泵采用自耦湿式安装，水泵间和进水井集成在同一个井筒内，带内部维修平台和地面控制面板。
要求操作及维护简单，在运输前进行预装和工厂测试，使现场安装时间最小化，提高系统可靠性。
玻璃钢一体化雨水提升泵站完全根据客户需求在我工厂预制，安装完毕后出厂。
该一体化产品的井筒采用先进的材料定制生产，内部包括水泵、格栅、管路、阀门、仪表、控制设备、以及维修设施等，最大程度确保系统的成本效益及运行可靠性。
是一种使用方便，质量可靠，土建工作少，成本较低的新型一体化泵站设备，容积优化是其最显著的特征。
玻璃钢一体化雨水提升泵站是一种集潜水泵、泵站设备、除污格栅设备、控制系统及远程监控系统集成的一体化的产品。
其特点具有机动灵活、适应性强、寿命长、建设周期极短，安装极其简便等传统泵站不具备的优点，可用于生活污水、雨水、工业废水排放，也可用于水源取水，是新一代的绿色科技产品。
预制泵站构造及主要设备1．防滑顶盖顶盖采用不锈钢制成。
可加装防盗安全锁，也可加气动弹簧，便于打开。
2．泵站上盖采用玻璃钢制成，带安全格栅、通风排气管和扶手。
3．玻璃钢筒体连续缠绕加强玻璃纤维筒体。
优化设计，通过计算机控制缠绕走向和厚度，确保厚度均匀并达到设计要求。
质量稳定优良，出厂前进行100%防渗漏试验，确保无泄漏。
4．吊耳外部一体化吊耳易于安装。
5．配套水泵配套性能优越的潜水污水泵，在设计负荷范围内，无振动和气蚀现象，运行平稳。
泵的所有旋转部件（包括电机）在制造时均进行动、静平衡实验。
泵运转噪音低于80dB(A)。
自耦安装的潜污泵，配备有出水弯管、自耦底座和移动、自动就位时起连接作用的不锈钢导轨及提升链。
水泵经过导轨引导能够在泵坑顶部和自耦底座之间自由滑动。
水泵与藕合底座的密封为金属与金属之间的连接并由辅助橡胶圈密封。
一体化预制泵站工程技术标准
一体化预制泵站工程技术标准摘要：1.一体化预制泵站的概述2.一体化预制泵站的技术标准3.一体化预制泵站的应用领域4.一体化预制泵站的优势与特点5.一体化预制泵站的选购与安装注意事项6.总结正文：一、一体化预制泵站的概述一体化预制泵站是一种集成度高、体积小巧、安装便捷的泵站系统。
它主要由泵组、控制器、传感器、阀门、管道等组成，广泛应用于市政排水、工业废水处理、农田排灌、建筑物排水等领域。
二、一体化预制泵站的技术标准根据我国相关标准，一体化预制泵站应具备以下技术要求：1.泵站结构设计合理，能有效防止水泵运行过程中的震动和噪音。
2.泵站材料选用优质不锈钢或玻璃钢，具有较高的耐腐蚀性和耐磨性。
3.泵站内部布局合理，便于检修和维护。
4.泵站具备自动控制功能，能实现无人值守运行。
三、一体化预制泵站的应用领域一体化预制泵站适用于各种复杂的工程环境，如城市排水、建筑排水、农田排灌、工业废水处理等。
它具有占地面积小、安装速度快、运行稳定、维护简便等优点。
四、一体化预制泵站的优势与特点1.结构紧凑，占地面积小，节省土地资源。
2.采用优质材料，耐腐蚀、耐磨损，使用寿命长。
3.集成度高，系统稳定，运行可靠。
4.自动控制，无人值守，降低运行成本。
5.安装简便，施工周期短。
五、一体化预制泵站的选购与安装注意事项1.选购时应根据实际需求，选择合适的泵站型号和规格。
2.安装前，应充分了解泵站的技术参数和性能指标。
3.安装过程中，确保泵站基础稳固，管道连接严密。
4.安装完成后，进行试运行，检查泵站运行是否正常。
六、总结一体化预制泵站作为一种高效、环保、节能的泵站系统，在我国得到了广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
玻璃钢一体化提升泵站技术标准
玻璃钢一体化提升泵站是一种集水泵、输水管道、控制设备等组成部分于一体的综合性泵站工程。
它采用玻璃钢材料作为主要结构材料，具有耐腐蚀、轻质、高强度等特点。
下面将详细介绍玻璃钢一体化提升泵站的技术标准。
1.设计标准
玻璃钢一体化提升泵站的设计应符合以下技术标准：
-GB50974-2013《城市供水排水工程施工及验收规范》：规定了泵站建设的基本要求和验收标准，包括设计、施工、设备选型等方面。
-CJ/T220-2010《泵站设计规范》：对泵站的结构、布置、设备选型、运行管理等进行了详细规定。
-GB/T17219-1998《污水泵站工程技术规范》：对污水泵站的设计、施工、设备选型等进行了规范。
-HJ/T215-2005《水处理厂工程设计规范》：适用于供水厂、水处理厂等项目的设计规范。
2.结构标准
玻璃钢一体化提升泵站的结构应符合以下技术标准：
-材料选用：采用玻璃钢材料制作，具有耐腐蚀、轻质、高强度等特点。
-结构设计：根据实际需求和工程要求，设计合理的结构形式，包括泵室、管道、控制室等部分。
-防水性能：确保泵站具备良好的防水性能，避免漏水和渗漏现象。
-防腐性能：玻璃钢材料本身具有优异的耐腐蚀性能，可以抵御酸碱等化学物质的侵蚀。
-强度计算：进行结构强度计算，确保泵站在使用过程中具备足够的承载能力和稳定性。
3.设备选型标准
玻璃钢一体化提升泵站的设备选型应符合以下技术标准：
-泵选型：根据输送介质、流量、扬程等参数，选择适合的水泵类型和规格。
-控制设备：选择合适的自动化控制设备，如PLC控制系统、远程监控等，以实现泵站的智能化管理。
-阀门和管道：根据输送介质和工程要求，选择适合的阀门和管道材料，并确保其耐腐蚀性能和密封性能。
-电气设备：包括电机、电缆、开关柜等，选型应符合相关的国家标准和规范。
4.施工及验收标准
玻璃钢一体化提升泵站的施工及验收应符合以下技术标准：
-GB50268-2008《建筑工程施工质量验收规范》：对建筑工程施工质量验收的程序和要求进行了规定。
-CJ/T3022-1993《水泵站施工与验收规范》：对水泵站工程的施工和验收进行了详细规定。
-GB/T50327-2013《城市供水排水工程施工与验收规范》：适用于城市供水排水工程的施工和验收，包括泵站工程。
综上所述，玻璃钢一体化提升泵站的技术标准主要涉及设计、结构、设备选型、施工及验收等方面。
在泵站的设计和施工过程中，需要严格按照相关标准进行操作，确保泵站的性能、安全性和可靠性。
这些标准为玻璃钢一体化提升泵站的建设提供了技术指导和保障，推动了水处理、污水处理等领域的发展和进步。
