一体化泵站产品说明书
一体化预制泵站说明
一体化预制泵站说明说明一体化预制泵站是由井筒、潜水泵、格栅系统、提升链、管道、阀门、液位传感器、控制系统和通风系统等部件组成的。
我们提供运输、安装指导、调试和售后服务。
详细参数请参考设计图纸，使用条件为液体：雨水、污水，带有一定腐蚀性，浓度可大于普通污水，液体温度低于40℃。
预制泵站采用自耦立式湿式安装，水泵间和进水井集成在同一个井筒内，带内部维修平台和地面控制面板。
操作及维护简单，预装和工厂测试可使现场安装时间最小化，提高系统可靠性。
预制式泵站须为整体在工厂制造完成（含泵体、水泵、电气设备、自动化控制设备），现场提供的条件只是开挖基坑和提供380V电源。
预制泵站构造包括：1.防滑顶盖盖板采用GRP制成，内外表面平整，不允许有深度2mm以上的裂纹，不允许有分层脱层，纤维祼露、树脂结节、异物夹杂、色泽明显不匀等现象。
GRP材料外保护层加抗紫外线材料，防止长时间裸露在太阳光下面老化。
整体顶盖有防滑措施，如防滑花纹或颗粒，并刷有防腐漆。
2.泵站上盖采用铝合金制成，带安全格栅、通风排气管和扶手。
可加装防盗安全锁。
可加气压弹簧，轻松打开。
厚度为5mm。
3.GRP玻璃钢筒体采用无碱玻璃纤维无捻粗纱及其制品为增强材料，热固性树脂为高标号顶级树脂，采用计算机控制缠绕工艺，确保厚度均匀并达到设计要求，结构层厚度由结构设计确定，筒体巴氏硬度达到40Hba以上，拉伸强度达到150MPa,弯曲强度达到120Mpa。
出厂前须进行100%防渗漏试验，确保无泄漏。
泵站主体结构设计寿命为50年。
泵站底座必须有抗浮设计，井筒外部采用上窄下宽推拔形式，预留二次灌浆孔，有效防止泵站上浮，井筒不得采用上下等径结构。
厂家需提供本项目抗浮计算书。
4.吊耳外部2-4个吊耳，易于安装、吊装。
5.配套污水泵。
推荐KSB、HOMA、ABS等国际知名品牌的污水泵，这些泵在设计负荷范围内运行平稳，无振动和气蚀现象。
所有旋转部件（包括电机）在制造时均进行动、静平衡实验，泵运转噪音低于80dB(A)。
一体化预制泵站技术规格书
在一体化预制泵站售卖市场上，常见到的是多种型号的设备，部分常规技术规格有：1200*5000，1200*9000，1400*5500，1500*5000，2000*6000，2500*7000，2600*7500，2800*8500，3000*5500，3000*8800，3500*6500，3600*7800，3800*9000，3800*10400，3800*17000，4000*16000，,4200*20000 等等。
实际上随着设备技术的更新换代，一体化预制泵站也属于定制产品，客户想要什么尺寸，厂家就可以做什么尺寸，高配置可做，低配置也行，可以完全根据客户需要，定制加工。
一体化预制泵站单泵系统中会带一个PE存储罐，150m³以上，水泵外置，泵参数：大流量Q：10m/h，H：10m，N：10KW。
电机转速1450转/min 单台水泵每小时高启动频率为40次/h。
成套设备，水泵出口带一体化止回阀。
噪音小于30分贝。
设备方提供的一体化污水抽升泵站的流量、扬程的技术参数应满足上述的要求，表中流量、扬程均为设计计算值。
整套一体化污水抽升泵站配置应是技术、性能优良、质量可靠、成熟稳定、合理适用。
整套一体化污水抽升泵站设备选型应符合我国及欧标规范和质量认证要求，并能适应和满足工程特定需求。
整套一体化污水抽升泵站必须为设备方自行生产产品，不可使用国内组装安装形式的组件，设备进口必须附整机进口报关单及原产地证明资料。
整套提升装置应能提升与输送城市雨水产生的污水，应能在可能存在的全淹没或部分浸没的条件下连续工作，同时还能适应于在长时间超大水流的情况连续运行、间歇运行、轮替运行和长期停止状态后的恢复运行。
密闭式污水提升装置水泵应具有高浓度浑浊污水泵送能力，除易损件可在正常使用寿命期间更换外，一体化污水抽升泵站的整机使用寿命不小于20年。
上海连宇泵业有限公司是以经营水泵为主，涉及水泵控制柜、气压罐等压力容器、生活消防成套给水设备、消防泵，离心泵，多级泵，排污泵、电机、阀门、等相关领域多元化经营的大型集团企业。
一体化预制泵站工作说明及总体要求
一体化预制泵站工作说明及总体要求雨水一体化预制泵站的特点是大雨和小雨时设计流量的差别很大。
泵的选型首先应满足较大设计流量的要求，但也必须考虑到雨水径流量的变化。
只顾大流量忽视小流量是不全面的，会给泵站的工作带来困难。
雨水泵的台数，一般不宜少于2~3台，以便适应来水流量的变化。
泵站系统克服了传统式污水提升泵站的施工周期长、工程造价高、占地面积广、安装复杂等缺点，广泛应用于老城区污水管网改造、新建污水管网、雨水排涝等工程范围。
雨水一体化预制泵站工作说明：两台提升泵采用高低位控制，有手动和自动两种操作功能，正常自动工作，通过PLC设定，自动工作时，两台自动轮流切换工作，有利于保护泵的使用奉命，同时也靠浮球开关控制水位，以防水泵无水空转，低位停止，高位起动，超高位报警。
整个工作系统采用能液晶屏控制智：可编程控制系统，实现了无人值守操作、异常情况报警指示、强大的自修复功能，可视化操作界面，操作简单，运行更加稳定可靠。
也可根据用户实际需要，实现远程监视和GSM无线短信监控功能基本要求：1、一体化预制泵站为交钥匙工程，泵站主体由井筒、潜水泵、粉碎格栅、提升链、管道、阀门、液位传感器、控制系统和排风系统等部件组成。
水泵、泵站控制系统、粉碎型格栅须是同一个制造商生产，并提供运输、安装指导、调试和售后服务。
所提供的产品必须符合国家相关标准。
2、供货方应根据工程的具体情况进行二次设计，使一体化预制泵站满足业主方的整体运行要求。
配置要求1提篮格栅的预处理提篮格栅通过导轨、提篮格栅、提升电机做到了对水体的自动不间断过滤，在节省人力物力的情况下，防止污水中的块状垃圾等对潜污泵的损害。
2无堵塞性潜污泵提升泵站潜污泵的配套采用2用1备的方式，潜污泵能在完全淹没的条件下连续和间歇运行，即能保障正常生活用水情况下的节能，又能保障峰值用水带来的流量变化。
潜污泵是立式，叶轮为离心式叶轮，采用防缠绕无堵塞设计。
具有体积小、效率高、智能化等特点。
一体化排水泵站设备使用说明书(三台泵)
短信智能一体化排水泵站（型号：FXBZ-PS-Ⅲ）说明书贵州飞翔环保工程有限公司一、概述随着经济和人口的增长，对大自然的污染愈来愈受到人类的重视，我国大部地区乡镇都在建设和规划排污管网，由于我省地处西南山区，山高地势不平整，污水排水管网依靠自流受限影响区域较大，因此，我公司在总结国内外一体化排污泵站的的运行经验的基础上，结合我公司自己的科研成果和工程实践，设计出一种可地埋设置的成套污水提升装置，并采取短信智能控制，无需人工长期值守，其目的主要是使乡镇级偏远地区不具备专业技术团队及管理人员的地区，使用本一体化排水泵站可大大节省人力和便于实现泵站的自动化管理。
该设备主要用于居住乡镇、小区(含别墅小区)、医院、和各类公共建筑的污水排污管网，经该设计紧凑，只需连接进出水管，且全套设备均埋设于地下，亦故称"地埋式一体化排水泵站"。
本公司生产的一体化排水泵站，采取国际或国内优质的水泵和短信控制系统，具有技术性能稳定可靠，投资省，占地少，维护方便等优点。
二、产品特点1、埋设于地表以下，设备上面的地表可作为绿化或其他用地，不需要建房及采暖、保温。
2、产品安装、接入官网方便快捷。
3、一体化泵站采用短信智能控制系统，无需人工值守，减少人工管理成本。
4、设备设置有实时报警装置，让泵站管理单位随时随地掌握泵站运行情况。
管理单位也可用手机主动查询泵站设备情况。
5、整个设备处理系统配有全自动电气控制系统和设备故障报警系统，运行安全可靠，平时一般不需要专人管理，只需适时地对设备进行维护和保养。
6、泵站设置有自动切换功能，当1#水泵损坏后，系统会自动切换成2#水泵工作；当2#水泵损坏后，系统也会切换到1#水泵工作，当1#、2#水泵都损坏后，水位达到警戒水位，系统会自动启动备用水泵（3#排水泵）进行排水。
7、泵站还具备曾流量提水功能，在未启用备用泵的情况下，泵站内水泵1#、2#水泵交替运行，进行排水，当一台水泵排水能力不能达到设计要求时，可通过面板操作和短信控制操作，启用备用水泵，实现两台水泵同时抽水的功能，当达到警戒水位后，泵站自动启用3台水泵，进行最大流量抽水。

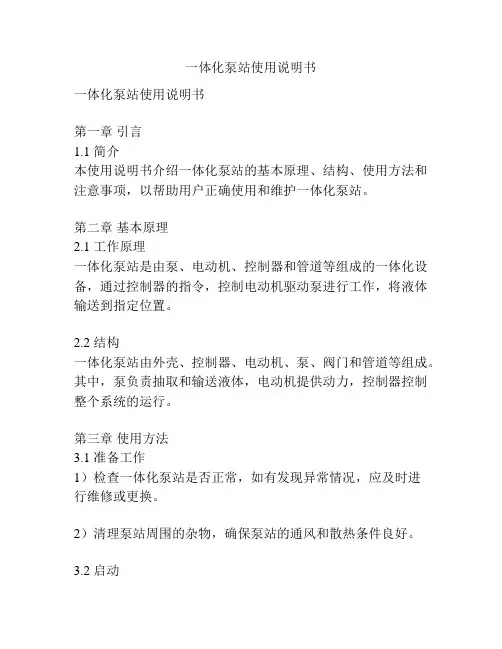

一体化泵站使用说明书
一体化泵站使用说明书一体化泵站使用说明书第一章引言1.1 简介本使用说明书介绍一体化泵站的基本原理、结构、使用方法和注意事项，以帮助用户正确使用和维护一体化泵站。
第二章基本原理2.1 工作原理一体化泵站是由泵、电动机、控制器和管道等组成的一体化设备，通过控制器的指令，控制电动机驱动泵进行工作，将液体输送到指定位置。
2.2 结构一体化泵站由外壳、控制器、电动机、泵、阀门和管道等组成。
其中，泵负责抽取和输送液体，电动机提供动力，控制器控制整个系统的运行。
第三章使用方法3.1 准备工作1）检查一体化泵站是否正常，如有发现异常情况，应及时进行维修或更换。
2）清理泵站周围的杂物，确保泵站的通风和散热条件良好。
3.2 启动1）确保泵站的电源线和电气线路连接正常并接通电源。
2）打开控制器的电源开关，等待控制器启动。
3）设置泵站的工作模式和参数，如流量、压力等。
4）按下控制器上的启动键，泵站开始工作。
3.3 停止1）按下控制器上的停止键，泵站停止工作。
2）关闭控制器的电源开关，切断电源。
3.4 维护保养1）定期清理泵站周围的杂物，确保泵站的通风和散热条件良好。
2）定期检查泵站的电线和电缆是否完好，如有损坏应及时更换。
3）定期检查泵站的阀门、管道等是否出现漏水现象，如有问题应及时修复。
第四章注意事项1）使用一体化泵站时，应确保供电、水源等外部条件符合要求。
2）不得随意改变一体化泵站的工作模式和参数，以免损坏设备。
3）使用一体化泵站时应注意安全，禁止在无人值守情况下进行操作。
4）维修或更换一体化泵站时，应先切断电源，确保操作安全。
5）禁止将易燃、易爆物品放置在泵站周围，以免引发事故。
希望以上使用说明书能够帮助用户理解和正确使用一体化泵站。
如有其他疑问，请咨询设备供应商或相关专业人员。
玻璃钢一体化泵站说明书
玻璃钢一体化泵站说明书一、产品概述玻璃钢一体化泵站是一种集水泵、管道、阀门、控制设备等功能于一体的设备，广泛应用于城市供水、工业循环水、农田灌溉等领域。
它采用玻璃钢材料制作而成，具有重量轻、耐腐蚀、维护方便等特点。
二、产品特点1. 玻璃钢材料：玻璃钢是一种由玻璃纤维和树脂复合而成的复合材料，具有优异的耐腐蚀性能，能够在恶劣环境下长期使用。
2. 结构紧凑：玻璃钢一体化泵站采用集成设计，各个部件相互紧密结合，占地面积小，安装方便。
3. 重量轻：相比传统的水泵站，玻璃钢一体化泵站重量轻，运输和安装成本低。
4. 维护方便：玻璃钢材料具有良好的维护性能，不需要经常性的维修和保养，降低了使用成本。
5. 耐腐蚀性能好：玻璃钢材料具有优异的耐腐蚀性能，能够在酸碱等恶劣介质中长期稳定运行。
三、产品组成玻璃钢一体化泵站由水泵、管道、阀门、控制设备等多个部件组成。
1. 水泵：水泵是玻璃钢一体化泵站的核心部件，通过提供动力将水从一处输送到另一处。
水泵采用优质材料制作而成，具有高效、低噪音、稳定运行等特点。
2. 管道：管道用于输送水流，承担起连接各个部件的作用。
玻璃钢材料具有良好的密封性能，可以有效防止水流泄漏。
3. 阀门：阀门用于控制水流的开关和调节，确保泵站的正常运行。
玻璃钢阀门具有耐腐蚀、密封性能好等特点。
4. 控制设备：控制设备用于监测和控制泵站的运行状态，包括压力传感器、流量计、控制面板等。
四、产品安装与维护1. 安装：玻璃钢一体化泵站安装前需进行场地勘察，确保安装位置平整且有足够的支撑能力。
安装时需按照泵站的结构图进行组装，确保各个部件的连接牢固。
2. 维护：玻璃钢材料具有良好的耐腐蚀性能，维护工作相对简单。
定期检查水泵、阀门等设备的运行状态，清洗管道，及时更换损坏的部件。
五、产品应用领域玻璃钢一体化泵站广泛应用于城市供水、工业循环水、农田灌溉等领域。
在城市供水中，它能够高效稳定地将水从水源地输送到各个居民区；在工业循环水中，可以循环利用水资源，减少环境污染；在农田灌溉中，能够提供稳定的灌溉水源，提高农作物的产量。
弘泱一体化预制泵站安装使用手册
弘泱一体化预制泵站安装使用手册一、产品介绍弘泱一体化预制泵站，是一种集污水提升、泵送、采样、调节于一体的设备，具有使用简便、占地面积小、维护管理方便等特点，适用于市政、工业、生活污水排放及其它领域的污水调节及泵送处理。
二、安装及使用前准备1. 安装场所准备弘泱一体化预制泵站应安装在干燥、通风、温度适宜的地方，同时应避免安装在易受水汽、灰尘污染的地方。
2. 电力准备按照电气特性要求，为设备供应电源，并保证电缆正确接线，电气接地可靠。
3. 排水系统接口准备建立良好的管道接口，遵循相关标准规范，确保泵站与排水系统之间的连接牢固、不漏水。
4. 运转检查在启用弘泱一体化预制泵站之前，请确认所有管道连接口都已经固定，并进行运转试验，检查其性能和完整性是否符合要求。
三、安装及使用方法1. 泵站控制器安装泵站控制器应安装在易于操作和监控的地方，控制器面板以及所有开关按钮都应清晰标识，以确保操作人员使用正确。
2. 开始操作当泵站安装好并接通电源后，操作人员需要按照下面的步骤启动：•确认所有连通阀门已经打开•已经接通电源，控制器显示正常•按下“运行”按钮，启动泵站3. 关闭操作在停止泵站运转之前，请按照下面的步骤关闭弘泱一体化预制泵站：•按下“停止”按钮，停止排水泵的运转•等待泵站内部的水位降低到一定高度•关闭所有连通阀门四、设备维护1. 定期检查为了确保弘泱一体化预制泵站长期运行，建议进行定期检查。
包括但不限于下面的内容：•检查电缆是否完整，并有无异常电气行为•检查阀门是否易于操作，是否存在漏水情况•检查泵的运行状态并确认能否按需工作2. 安全检查定期检查安全开关、安全防护设备和其他安全装置是否正常进行。
3. 与厂家联系若设备存在任何问题，需要及时联系厂家提供支持和保修服务。
五、操作注意事项•请勿将外界物品放在弘泱一体化预制泵站上。
•请勿在操作时拆除任何安全杆和任何安全装置。
•请遵守相关的操作规程和厂家的安全要求，确保设备正常运行并保持人员和设备的安全。
一体化泵站功能说明
一体化泵站功能说明一体化泵站是一种集抽水、输水、供水于一体的设备，广泛应用于城市供水、农田灌溉、工业生产等领域。
本文将从泵站的组成、工作原理、功能特点等方面进行详细说明。
一、泵站的组成一体化泵站由泵、电机、控制系统等组成。
其中，泵是实现水的抽送的核心部件，电机则提供动力驱动泵的工作，控制系统则负责对泵的运行进行监控和调节。
二、泵站的工作原理一体化泵站的工作原理可以简单描述为：电机通过传动装置带动泵的转子旋转，泵的叶轮产生离心力将水抽入泵体，然后经过泵的出口管道输送至需要的地方。
三、泵站的功能特点1. 抽水功能：一体化泵站可以从水源地抽水，如河流、湖泊、地下水等，将水输送至需要的地方，满足城市供水、农田灌溉等需求。
2. 输水功能：一体化泵站通过输水管道将水从泵站输送至需要的地方，可以远距离输送水源，大大提高了供水的效率和便利性。
3. 供水功能：一体化泵站可以将抽取的水源供应给城市、农田等地，保障了人们的生活和生产用水需求。
4. 自动控制功能：一体化泵站具备自动控制系统，可以根据实际需求自动启停泵机，调节泵的运行状态，提高泵站的运行效率和稳定性。
5. 节能环保功能：一体化泵站采用高效节能的电机和泵，减少能源消耗，降低运行成本。
同时，泵站还可以根据管网压力和水流量等参数进行智能调节，减少对环境的影响。
6. 维护管理功能：一体化泵站具备远程监控和故障诊断功能，可以实时监测泵站的运行状态，及时发现和解决故障，提高泵站的可靠性和可维护性。
7. 安全保护功能：一体化泵站具备多重安全保护装置，如过流保护、过压保护、缺水保护等，确保泵站的安全运行，防止事故发生。
通过以上功能特点的介绍，可以看出一体化泵站在城市供水、农田灌溉、工业生产等领域发挥着重要的作用。
它不仅提高了水资源的利用效率，还提高了供水的质量和稳定性，为人们的生活和生产带来了便利。
同时，一体化泵站还具备节能环保、智能化管理等优势，符合现代社会对于可持续发展和绿色环保的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一体化泵站产品说明书
TY系列一体化污水提升泵站是一种新型的污水处理设备，由筒身、潜水泵、耦合装置、管道、阀门、液位传感器、控制系统、粉碎型格栅和通风系统等部件组成。
其容积优化是最显著的特征，可以作为中小型混凝土泵站的替代品。
该泵站适用于住宅小区、饭店、学校、工厂、部队营房和其它公共场所的污水废水等收集和排放，主要安装于室外地下，也可用于室内场合。
TY系列一体化污水提升泵站具有以下特点：
1.快速安装，一站式采购，按照最终用户的要求装配完整；
2.高质量的组件，坚固的泵站筒体，大量实践证明可靠耐用；
3.状态监测和远程监控，配合各种智能传感器，可以实现
无人值守、编程控制和远程控制；
4.防滑顶盖，不锈钢或玻璃纤维制成，可加装防盗安全锁，可加气压弹簧，轻松打开；
5.可用不锈钢材料制作、也可用连续缠绕加强玻璃纤维筒
体制作，优化设计，计算机控制缠绕工艺，确保厚度均匀并达到设计要求，质量稳定优良；
6.压力管路，不锈钢或客户指定材料，所有管路在出厂前
均通过压力测试，以防泄漏；
7.进口管路最大达DN500，通常为不锈钢AISI304或316，可根据客户要求配置各种法兰；
8.泵站上盖，玻璃钢或铝制，铝制安全格栅，不锈钢通风
排气管，不锈钢扶手；
9.不锈钢安装平板，方便未来的管路、水泵因为入流增大
时升级；
10.内置服务平台，可根据客户要求定制，不同形式、位
置和高度。
TY系列一体化污水提升泵站可分为污水泵站、雨水泵站、合流泵站、污泥泵站等类型，选型订购需要提供相关技术参数。
1.泵站的流入流量Q（立方/小时）和最大流量时的变化系数需要确定；同时需要确定所需水泵的数量和扬程，可以选择一用一备或二用一备的方案；
2.室外地面标高H0（米）也需要确定，也可以使用相对
标高±0.00（米）；进水管的外接管径DN和管中标高H1（米），以及出水管的外接管径DN和管中标高H2（米）也
需要确定；
3.内部的管路材质可以是不锈钢SUS304或热镀锌管件；
4.需要选择液位传感器、压力传感器、浮球或超声液位传
感器等设备；
5.控制系统可以选择自动液位控制、手动控制或远程控制；
6.格栅类型可以选择提篮格栅或粉碎格栅；
7.电控箱形式可以选择室外防雨控制柜或景观式管理房。
一体化泵站的图例包括玻璃钢主体、扶梯、进水管路（可安装粉碎型格栅或提篮格栅）、控制系统（可配置远程监控和操作系统）、安装吊环、出水阀门和管路、内部维修台、潜水泵组、预制水泥底板等。
标准型一体化预制泵站包含了泵到维修间的所有需要的部件，流量和扬程可以按照用户需求进行定制。
预制泵站所包含的标准参数包括泵站直径（1000、1200、1600、2000、2500、3000、3800mm，特殊直径可定制）、最大高度（14米）和最大流量（4000L/S，多井筒方案）。
配置水泵可以选择不锈钢潜污泵。
更多详细配置可咨询客服索取。
