冗余通讯接口设计思考

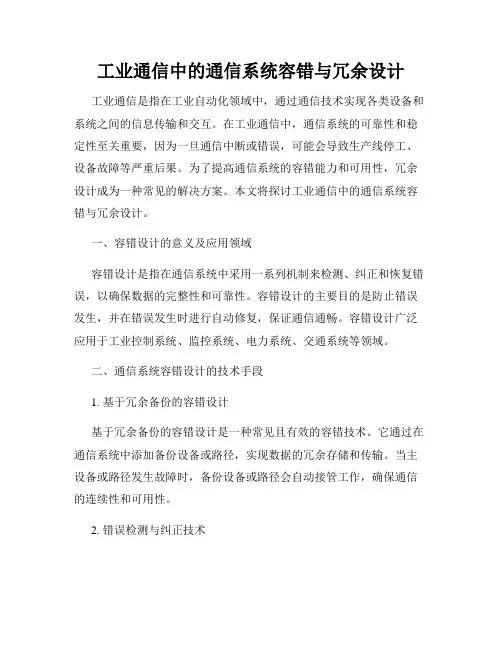

工业通信中的通信系统容错与冗余设计
工业通信中的通信系统容错与冗余设计工业通信是指在工业自动化领域中，通过通信技术实现各类设备和系统之间的信息传输和交互。
在工业通信中，通信系统的可靠性和稳定性至关重要，因为一旦通信中断或错误，可能会导致生产线停工、设备故障等严重后果。
为了提高通信系统的容错能力和可用性，冗余设计成为一种常见的解决方案。
本文将探讨工业通信中的通信系统容错与冗余设计。
一、容错设计的意义及应用领域容错设计是指在通信系统中采用一系列机制来检测、纠正和恢复错误，以确保数据的完整性和可靠性。
容错设计的主要目的是防止错误发生，并在错误发生时进行自动修复，保证通信通畅。
容错设计广泛应用于工业控制系统、监控系统、电力系统、交通系统等领域。
二、通信系统容错设计的技术手段1. 基于冗余备份的容错设计基于冗余备份的容错设计是一种常见且有效的容错技术。
它通过在通信系统中添加备份设备或路径，实现数据的冗余存储和传输。
当主设备或路径发生故障时，备份设备或路径会自动接管工作，确保通信的连续性和可用性。
2. 错误检测与纠正技术错误检测与纠正技术是容错设计中的关键环节。
通过在通信数据中添加冗余信息或检验码，可以检测出数据传输过程中的错误，并采取相应的纠正措施。
常见的错误检测与纠正技术包括奇偶校验、循环冗余检验（CRC）、海明码等。
3. 心跳监测与故障切换技术心跳监测与故障切换技术是一种实时监测通信设备状态和故障检测的手段。
通常通过在通信设备之间周期性发送心跳信号，检测设备的运行状态。
当发现设备故障时，系统会自动进行故障切换，将通信任务转移到备用设备上，以保证通信的连续性和可用性。
三、通信系统容错设计的实例1. 工业控制系统中的冗余设计在工业控制系统中，冗余设计是确保控制系统稳定运行的重要手段。
例如，在PLC（可编程逻辑控制器）系统中常采用主备式冗余（Hot Standby）模式，即备份PLC在主PLC发生故障时自动接管控制任务，确保生产线的连续运行。
如何建立冗余的企业路由器连接
如何建立冗余的企业路由器连接在企业网络中，稳定的网络连接对于正常的运营和业务发展至关重要。
为了确保网络连接的可靠性和冗余性，企业常常会建立冗余的企业路由器连接。
本文将介绍如何建立冗余的企业路由器连接，以确保企业网络的稳定性和高可用性。
1. 了解冗余连接的概念和作用冗余连接是指在企业网络中使用多个独立的物理链路或逻辑链路来连接路由器，以保证在某个链路故障时，仍然能够保持网络的连通性。
冗余连接的作用是提高网络的可靠性和冗余度，避免单点故障导致整个网络瘫痪。
2. 设计网络拓扑结构在建立冗余的企业路由器连接之前，需要先设计合理的网络拓扑结构。
一种常见的拓扑结构是使用两个核心路由器，每个核心路由器连接到多个分布式路由器或交换机，再由分布式路由器或交换机连接到终端设备。
这样的设计可以保证在一个核心路由器或链路发生故障时，另一个核心路由器可以自动接管。
3. 选择合适的冗余协议为了实现冗余的企业路由器连接，需要选择合适的冗余协议。
常见的冗余协议有热备份路由协议（HSRP）、虚拟路由冗余协议（VRRP）和冗余路由协议（GLBP）等。
这些协议可以通过检测主路由器的状态，自动切换到备用路由器，从而实现冗余连接的目的。
4. 配置冗余协议一旦选择了合适的冗余协议，接下来就需要在路由器上进行相应的配置。
首先，需要配置核心路由器之间的冗余协议，例如HSRP、VRRP或GLBP。
配置过程中需要设置虚拟IP地址、优先级和跟踪对象等参数，以确保主备路由器的切换能够顺利进行。
其次，还需要配置分布式路由器或交换机与核心路由器之间的链路冗余，可以使用静态路由或动态路由协议来实现。
5. 定期测试和维护建立冗余连接后，定期的测试和维护是确保冗余连接可靠性的重要环节。
可以通过模拟链路故障、手动切换主备路由器等方式来测试冗余连接的可用性和切换时间。
同时，还需要进行定期的设备巡检和维护，及时发现和修复潜在的故障点。
6. 备份数据和配置在建立冗余的企业路由器连接之后，还需考虑备份数据和配置的问题。
路由器冗余设计及高可用性配置
路由器冗余设计及高可用性配置在现代网络中，路由器作为核心设备之一，负责将数据包从源设备传输到目标设备。
为了确保网络的稳定性和可靠性，冗余设计和高可用性配置在路由器中变得越来越重要。
本文将介绍路由器冗余设计的概念，并详细讨论如何配置实现高可用性。
一、路由器冗余设计概述路由器冗余设计是一种通过增加备用设备来提供冗余，以确保在主设备发生故障时网络服务的连续性。
主要的路由器冗余设计包括冗余路由器、冗余链路和冗余接口。
1. 冗余路由器冗余路由器是指在网络中设置备用路由器，当主路由器出现故障时，备用路由器能够自动接管主路由器的任务。
常见的冗余路由器技术包括热备份路由器（HSRP）、虚拟路由冗余协议（VRRP）和基于隧道的冗余路由器（TGRE）。
2. 冗余链路冗余链路是指为相同的网络连接提供备用路径，以便在主链路故障时实现数据的冗余传输。
通过设置备用链路，可以增加网络的可用性和容错能力。
常见的冗余链路技术包括热备份链路（HSB）、链路聚合（Link Aggregation）和静态路由。
3. 冗余接口冗余接口是指为主接口提供备用接口，以提供对同一网络的冗余连接。
通过设置冗余接口，可以实现对主接口故障的快速切换，从而减少因主接口故障而导致的网络中断时间。
常见的冗余接口技术包括冗余接口卡（RIC）、虚拟接口红利（VIF）和链路聚合。
二、高可用性配置高可用性配置是指通过合理的配置手段，提高网络设备的性能和可靠性，确保网络服务的连续性和稳定性。
在路由器中实现高可用性配置的关键配置包括设备冗余、链路冗余和路由协议冗余。
1. 设备冗余配置设备冗余配置是指在网络中设置备用设备，以实现在主设备故障时的自动备援。
具体配置包括创建冗余设备组、配置备用设备的优先级和设置IP地址等。
例如，在HSRP中，可以通过配置虚拟IP地址和优先级来实现冗余路由器的自动切换。
2. 链路冗余配置链路冗余配置是指为相同的网络连接提供备用路径，以实现链路的冗余传输。
冗余解决方案
冗余解决方案现代社会中，信息技术的发展提供了许多高效便捷的解决方案。
其中，冗余解决方案作为一种备份和容错机制，已经被广泛应用于各个领域。
它的作用是在主要系统出现故障或异常时，能够立即切换到备用系统上，保障系统的可用性和可靠性。
一、信息技术中的在信息技术领域，冗余解决方案主要应用于计算机网络、数据库系统和服务器等方面。
首先，计算机网络中常用的冗余解决方案有冗余链路和冗余路由器。
冗余链路指的是在网络中建立多个互相独立的传输线路，当其中一条线路发生故障时，流量会自动切换到其他正常的线路上，确保网络的连通性。
而冗余路由器则是在网络中设置备用路由器，在主要路由器故障时能够迅速接管，确保网络的正常运行。
其次，数据库系统中常用的冗余解决方案有主从复制和镜像技术。
主从复制是指在数据库系统中设置一个主数据库和多个从数据库，主数据库负责写入和更新数据，从数据库负责读取数据。
当主数据库故障时，系统会自动切换到从数据库上，确保数据的连续性和一致性。
而镜像技术是通过实时将主数据库的数据同步到一个或多个镜像数据库中，当主数据库发生故障时，系统能够快速切换到镜像数据库，保证数据的安全和可用性。
再次，服务器中常用的冗余解决方案有冗余电源和冗余硬盘。
冗余电源即备用电源，当主要电源发生故障时，备用电源可以迅速接管供电，保障服务器的正常运行。
而冗余硬盘是指在服务器中使用多个硬盘进行数据冗余存储，当其中一个硬盘发生故障时，系统可以自动通过数据重建将数据从其他正常硬盘中恢复，确保数据的可靠性和完整性。
二、冗余解决方案的优势和应用冗余解决方案具有许多优势，使其成为各行业常用的技术手段。
首先，冗余解决方案能够提高系统的可用性和可靠性，减少系统因为单点故障而造成的停机时间和损失。
其次，冗余解决方案能够提高系统的容错性，即使主要系统出现故障，备用系统仍能继续运行，保证业务的连续性和稳定性。
再次，冗余解决方案能够提高系统的性能和响应速度，通过并行处理和负载均衡，分担系统的压力和负荷，提高系统的运行效率。
23 Symphony系统冗余化设计及其问题的探讨
Symphony系统冗余化设计及其问题探讨宋海义付文波（伊敏华能煤电有限责任公司发电厂）摘要Symphony系统是ABB公司于20世纪90年代中期推出，融过程控制和企业管理为一体的新一代分布式过程控制系统。
Symphony系统最大的优势就是采用了多结构高可靠性冗余化设计，本文将着重从系统的冗余性功能配臵进行论述和分析，并对伊敏DCS系统冗余设计和应用中存在的一些问题提出初步完善或改进的意见。
关键词Symphony系统；冗余化设计；冗余化问题及改进；0 引言伊敏#1、#2机组DCS改造，均采用ABB公司提供的Symphony系统，该系统采用高速、开放型分布式环形网络通信结构来满足过程控制及数据传送的需要，具有分散、独立的现场控制站（HCU），负责现场过程信号的采集和处理，并把最终的处理信息通过环形通信网络送到人系统接口。
Symphony系统具有较高的可靠性，一方面在于系统的高度模件化，一方面在于系统所采用的多结构高可靠性冗余化设计。
1 Symphony系统冗余化设计冗余化设计，是Symphony系统的一个显著的特点，强调冗余化，主要是从系统的可靠性运行角度进行考虑，不论相互冗余结构的任何一路结构发生故障，都可以自动切换至另一路结构继续工作，同时系统会提供故障指示或报警信号。
理解和分析Symphony系统的多结构冗余化设计，主要应从以下几个方面来进行：1.1控制网络（Cnet）的冗余化设计Symphony系统的控制网络冗余主要包括：1.1.1 整个环路互为冗余，在每两个节点有一路故障时，不影响通信；1.1.2 HCU内环网通信模件对(NIS01和NPM12)的冗余；1.1.3 通信端子单元(TCL)直流供电电源的冗余；伊敏Symphony系统环路设计属于闭环、双回路，相互之间冗余配臵，从硬件角度，18个HCU 节点和所有操作员站节点两两之间通过专用抗干扰同轴电缆完成环路的冗余硬连接，并通过通信模件对完成冗余控制，网络通信模件总是成对出现，NIS01一端连接Cnet，NPM12一端连接C.W，并最终把MFP采集处理的控制、管理信息通过控制通道C.W传送给网络处理模件NPM12，进而通过环网送到终端工作站，]展示给运行人员或专业工程师。
冗余设计的例子及解析
冗余设计的例子及解析
冗余设计是指在系统设计中增加冗余的部分，以提高系统的可靠性和
容错性。
下面将介绍几个冗余设计的例子及其解析。
1. RAID（磁盘阵列）
RAID是一种通过将多个硬盘组合成一个逻辑驱动器来提高数据存储可靠性和性能的技术。
RAID技术通过将数据分散存储在多个硬盘上，从而提高了数据的可靠性。
当一个硬盘出现故障时，系统可以通过其他
硬盘上的数据进行恢复，从而避免了数据的丢失。
2. 双机热备
双机热备是指在系统设计中使用两台服务器，其中一台作为主服务器，另一台作为备份服务器。
当主服务器出现故障时，备份服务器会自动
接管主服务器的工作，从而保证系统的连续性和可靠性。
3. 冗余电源
冗余电源是指在系统设计中使用多个电源供应器，以提高系统的可靠性。
当一个电源供应器出现故障时，其他电源供应器可以继续为系统
提供电力，从而避免了系统的停机。
4. 冗余网络
冗余网络是指在系统设计中使用多个网络连接，以提高系统的可靠性和容错性。
当一个网络连接出现故障时，系统可以通过其他网络连接继续进行通信，从而避免了通信中断。
总之，冗余设计是提高系统可靠性和容错性的重要手段。
在系统设计中，应根据实际情况选择合适的冗余设计方案，以保证系统的稳定性和可靠性。
网络冗余设计方案
网络冗余设计方案网络冗余设计方案是指在网络架构设计中，采取冗余技术和策略，以确保网络的可靠性和稳定性。
下面是一个网络冗余设计方案的示例：1. 多路由器部署：在网络中设置多个路由器作为冗余设备，每个路由器连接不同的网络设备。
当一个路由器发生故障时，其他路由器可以接管其功能，保证网络的连通性。
2. 双活数据中心：建立两个相互独立的数据中心，并在两个数据中心中部署相同的网络设备和存储设备。
如果一个数据中心发生故障，可以切换到另一个数据中心继续提供服务。
3. 网络链路冗余：在网络中设置多条冗余链路，保证网络的连通性和数据传输的可靠性。
当一条链路发生故障时，可以自动切换到其他可用的链路上。
4. VLAN冗余：将网络划分为不同的虚拟局域网（VLAN），并在不同的VLAN中设置冗余设备。
当一个设备发生故障时，可以自动切换到其他设备上，保证网络的连通性。
5. 数据备份和恢复：定期对网络数据进行备份，并将备份数据存储在不同的地点。
当发生数据丢失或损坏时，可以及时恢复数据，避免数据的丢失和损失。
6. 网络监控和故障检测：设置网络监控系统，实时监测网络设备和链路的运行情况。
当发现设备或链路出现故障时，及时发出警报并采取相应的故障处理措施，提高网络的可用性和稳定性。
7. 灾备机房建设：建立灾备机房，用于备份主要数据中心的功能和设备。
在主数据中心发生故障时，可以快速切换到灾备机房，恢复网络的正常运行。
总结：网络冗余设计方案使用多种技术和策略，以确保网络的可靠性和稳定性。
通过多路由器部署、双活数据中心、网络链路冗余、VLAN冗余、数据备份和恢复、网络监控和故障检测、灾备机房建设等措施，可以最大限度地减少网络故障对正常业务的影响，提供高可用性的网络服务。
冗余链路会产生的问题
冗余链路会产生的问题：1.广播风暴2.多帧复制3.MAC地址表不稳定4.多个回路解决办法是选择生成树协议，阻塞多余的冗余端口。
生成树协议的目的是维持一个无回路的网络。
如果一个设备在拓扑中发现一个回路，它将阻塞一个或多个冗余的端口。
当网络拓扑发生变化时，生成树协议将重新配置交换机的各个端口以避免链接丢失或者出现新的回路。
生成树协议的基本规则：1.选择一个根桥：一个网段（物理网段）只能有一个根桥，根桥上的所有端口都是"指定端口"，可以转发数据。
2.非根桥只有"根端口"可以转发数据，用来和根桥相连的"根端口"只能有一个。
其余端口不是"根端口"，将被阻塞。
根桥 ==> 所有端口都是"指定端口"非根桥 ==> 一个"根端口"，其余阻塞。
只有"指定端口"和"根端口"可以转发数据。
根桥的选择方法：采用生成树算法的交换机通过"网桥协议数据单元"（BPDU）的数据包定期交换配置信息，其中包括桥ID（Bridge ID）信息。
[桥ID=优先级+交换机MAC] 桥ID小的交换机将成为根桥。
优先级可以指定，默认为32768.非根桥上的根端口选择方法：路过··走过···需要的时候记得回来看看····因为容易得到所以得不到大家的珍惜·即使这样我们也要非根桥到达根桥只需要一个端口（根端口），选择的时候会选择到达根桥路径代价最低的端口，这个端口就叫做根端口。
如果到达根桥的路径代价相等则比较端口的MAC，最低的选择为"根端口".到达路径的代价一般以带宽为依据，IEEE802.1d规定的路径的代价既开销（cost）如下：10Gbps=2 1Gbps=4 100Mbps=19 10Mbps=100开销小的将被选择为根端口。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冗余通讯接口设计思考
1数据下行
RGL网关作为ModbusTCP服务器，而DCS作为ModbusTCP客户端。
两个FDSI模块(无论其主从状态)均向RGL网关写入数据，以保证两个RGL网关数据的一致性。
在最初建立连接时，FDSI模块需将所有数据写入RGL网关，其后既可定期将所有数据刷新，也能够仅在数据发生变化时传输新的数据。
为了对网关的主从状态实行监管，设置了两个主从标签变量：RGL997SY：RGL网关1的主从状态；RGL998SY：RGL网关2的主从状态；与其他数据一样，这两个数据在建立通讯之初必须由FDSI写入RGL网关，其后则既可定期传输，也可在数据发生变化时实行数据传输。
FDSI发出的上述两个变量应遵守下述准则：RGL997SY 为1而RGL998SY为0，该组合表示RGL网关1和FDSI1处于主工作状态而RGL网关2和FDSI2处于热备用工作状态(从状态)。
该组合下，RGL机架将采纳由FDSI1传输到RGL网关1的相关数据。
RGL997SY为0而RGL998SY为1，该组合表示RGL网关2和FDSI2处于主工作状态而RGL网关1和FDSI1处于从工作状态。
该组合下，RGL机架将采纳由FDSI2传输到RGL网关2的相关数据。
RGL网关不实行数据的写操作，除非RGL网关与FDSI之间的通讯中断或RGL网关无法从FDSI模块读取数据的时间超过3秒。
在上述两种情况下，RGL网关将对主从标签变量实行复位，其他数据维持不变，即保持中断数据通讯前的数据。
如果两个主从标签变量均为1或均为0，RGL机架将使用最后一个由0转变为1的主从标签变量所对应的RGL网关的数据。
RGL网关定期(100毫秒)读取ModbusTCP数据库中的数据，所以RGL网关的时间延迟不超过200毫秒。
RGL网关对其内部故障实时监测，如果某个RGL网关探测到出现内部故障，将停止与FDSI模块和RGL机架的数据通讯(既不发出数据，也不接收数据)。
RGL机架实时发送距上次数据传输的计时信号到RGL网关，若相关计时信号超过3秒，则RGL网关认为与RGL机架之间的通讯出现故障，RGL网关将停止接收FDSI模块传输的数据。
若RGL网关与FDSI模块之间无数据传输超过3秒钟，RGL网关将关闭
与DCS间的Modbus连接。
2数据通讯流
2.1数据上行数据上行通讯流示意图。
每个数据上行周期中，RGL网
关至少一次从RGL机架接收相关数据并使之处于FDSI可用状态之中
(无论FDSI是处于运行状态还是关闭状态，RGL网关的行为不受FDSI
状态影响)。
FDSI模块至多每三秒向相对应的RGL网关发出一次数据读取请求。
RGL网关相互之间不受对方的影响。
2.2数据下行FDSI将数据发送到两个RGL网关，无论其处于主工作状态还是从工作状态。
RGL网关将FDSI传送数据存放在ModbusTCP数据
库中。
在建立连接之初，所有DCS数据均写入RGL网关，之后可定期
传输也可只在数据发生变化时实行传输。
根据主从标签变量状态，工
作在主状态的RGL网关定期将所有数据发送到RGL机架。
3RGL网关配置
RGL网关采纳NIPXI机架，并采纳NI实时数据操作系统PharLapETS。
RGL网关配置如下：1个NIPXI-1031机架，该机架为3U4槽机架；1个NIPXI-8183赛扬处理器，主频850MHz；1个SSD闪存卡，512MB；3个PXI-8231以太网处理器，其中一个为备用。
4RGL网关可靠性计算
RGL网关器件的平均无故障运行时间(MTBF)输入数据如下：PXI-
1031(机架+供电)：TB_1031=80904h（1）PXI-8231(三个模块)：
TB_8231=2536049h（2）PXI-8183：TB_8183=170248h（3）RGL网关平
均维修时间：TD_1GW=4h（4）所以，1套RGL网关系统的MTBF。
5结束语
通过冗余的通讯接口设计，在方家山项目中实现了棒控棒位系统与DCS系统之间的数据准确可靠传输，RGL网关配置故障率低于10-8，具有较高的可靠性。
冗余通讯接口设计思考。
