配电工程基础知识培训一
配电、安全施工及防触电培训
一、低压配电 二、低压配电日常巡视及检测 三、安全施工 四、防触电及触电急救
三、安全施工
1、在生产过程中，如果发现有安全隐患(主要是触电、高空 跌落、中毒、车祸、火灾)，必须停止施工或操作。
2、高压断、合闸操作时，至少有1人监护，必须使用高压绝 缘鞋、高压绝缘手套、高压绝缘操作棒、防护镜及安全帽。 操作时先断低压再断高压，先合高压再合低压；先断中间再 断两边，先合两边再合中间。低压断、合闸操作时，最好穿 绝缘鞋；分闸时，先断分闸再断总闸，合闸时，先合总闸再 合分闸。
2、判断哪些电源对人体有电击伤害，电压＞36V的电源 就会对人体造成不同程度的损害，电压越高，损害程度就 越大。
四、防触电及触电急救
①只有两根线的为交流220V，如有四根线的为交流380V。
四、防触电及触电急救
②三根线的为交流10KV以上。
四、防触电及触电急救
3、避免触电的三大法则： ①避免人体直接或间接与电源接触； ②避免电源通过人体形成回路； ③限制流经人体的电流强度。
一、低压配电
⑧供电线缆的温升一般不应超过20°C，连接端子的温 升一般不应超过50°C，开关、熔断器的温升一般不应超过 40°C或触头压降不应超过10mV/100A。
⑨选择开关、接触器、断路器及熔断器时，其额定电 流值(或整定值)为负载电流值的1.5倍(专业机房)，最大不 能超过2.5倍(一般配电)。分路断路器及熔断器的额定电流 值(或整定值)应小于总断路器及熔断器的额定电流值(或整 定值)，总断路器及熔断器的额定电流值(或整定值)应小于 供电设备的额定电流值。
⑦功率因数：cosφ= P/S。 市电要求功率因数>0.9，达不到 要用电容补偿柜补偿。发电机组的 功率因数为0.8，不能用电容补偿 柜补偿。
高低压电力工程入门培训资料
1. 通道部分
1.2 桥架选型及架设 低压桥架 300及300以下，高度选100,可用吊装螺杆固定，300桥架至多可放三根电缆，若电缆型号较小，可适当增 加电缆数量或改小桥架，厚度为1个厚（不包含桥架表面漆的厚度）。 400及400以上，高度选150，用角钢固定，400桥架至多放四根，500桥架放5根，依次类推，若电缆型号 较小，可适当增加电缆数量或改小桥架，400桥架1个厚，每加100厚度加0.1（如500桥架1.1个厚、600桥 架1.2个厚依此类推） 高压桥架 300及300以下，高度选150,可用吊装螺杆固定，300桥架至多可放三根电缆，由于高压电缆绝缘较厚，可 根据电缆实际外径适当减少电缆数量或改大桥架，厚度为1个厚（不包含桥架表面漆的厚度）。 400及400以上，高度选200，用角钢固定，400桥架至多放四根，500桥架放5根，依次类推，由于高压电 缆绝缘较厚，可根据电缆实际外径适当减少电缆数量或改大桥架，400桥架1.1个厚，每加100厚度加0.1 （如500桥架1.2个厚、600桥架1.3个厚依此类推） 桥架架设过程中需在接口处安装桥架接地线（俗称辫子线） 桥架下端喷“高压危险”以及电缆走向的字样 电缆敷设完成后需盖上盖板
塑壳断路器(MCCB)，常用于各种低压柜出线开 关，以及各种配电箱的总开。一般小于630A。
框架断路器(ACB)，又称万能式断路器。电流超 过800A用这种断路器，一般用于低压柜进线柜， 联络柜的总开。
1.基本元器件及设备的认识
2.2.高压开关一般有三种常见类型：高压断路器、负荷开关、高压隔离开关 高压断路器 （QF)——短路、灭弧、正常负荷 在送配电工程中一般用于开闭所KYN28柜或者其他高 压柜中
高压配电常用知识培训1讲解
三、设备设施操作规范及规程
1、高压配电柜操作规范及规程：
1）准备工作： 主管讲明本次工作内容，由该班员工根据工作内容填写《倒闸操作 票》并做扼要记录； 2）操作方式及要求： ⑴高压操作时，要带绝缘手套，穿绝缘靴； ⑵倒闸操作时，应按要求填写《倒闸操作票》； ⑶倒闸操作时，应有两名高压运行电工在场，一名操作，一名监护 。其中对设备熟悉者作监护，操作人和监护人应先在模拟盘上对所填 的操作项目认真核对，执行监护； ⑷必须按照规定的顺序停电和送电，严禁带负荷拉、合开关。送电 时，应先将手车摇上，后合开关，停电时，顺序相反，拉动手车；操 作中应注意防止反送电； ⑸防止带电合接地开关，防止接地开关在接地位置送电； ⑹防止误入带电间隔；
二、设备设施维修保养方法及故障处理流程
（一）设备设施维修保养方法：
12、配电柜空气开关跳闸的处置: 1）判断跳闸原因（短路或过载）； 2）查清楚负载种类及颁情况； 3）对可疑处逐个检查，确认故障部位或报告上级主管，请求支援解决； 4）对故障已排除应立即恢复供电； 13、变配电房发生水浸时的处置: 1）视进水情况，拉下总电源开关或高压开关； 2）堵住或关闭进水源； 3）如果漏水较大，应立即报告上级主管，同时尽力阻滞进水； 4）进水源堵住或关闭后，应立即排水； 5）排干水后，应立即对湿水设备设施进行除湿处理（如用干净干抹布擦 试、热风吹干、自然通风，更换相关管线等）； 6）确认湿水已消除（如各绝缘电阻达到规定要求），可开机试运行，如 无异常情况出现，则可以投入正常运行;
运转，环境温度也降低了，但变压器温度依然过高，则有可能发生超高温跳 闸，若发生超高温跳闸，应退出故障变压器并根据负荷情况尽快用本段另一
台变压器带本段负荷，应严格执行倒闸操作规程，并尽快安排检修变压器；
20KV及以下配电网工程培训讲义(基础知识完整版)
中国电压等级发展历程
1000kV
±1100kV
750kV
±800kV
500kV ±500kV
22kV
33kV
66kV
330kV 220kV 110kV
1908 1921 1934 1943 1954 1972 1981 1989 2005 2010 2013 2017
云 南 昆
北 京
明
吉黑
林龙
延 边
现输送电能为目的的电力设施；按电压等级分, 1kV(220/400V)以下的低压架空 线路, 1～10kV(10kV)为高压架空线路。
架空线路的组成 由基础、电杆（或铁塔）、导线、铁附件 （横担）、绝缘子、金具等部
分组成。 架空线路的特点
（1）设备材料简单, 成本低； （2）容易发现故障, 维修方便； （3）容易受到外界环境的影响, 供电可靠性差； （4）需要占用地表面积, 影响市容。
如何学好工程造价
造价是一个要求比较高的行业。造价的基础，几乎涉及到建筑业的各专业，是个高度综合的职业，这
个不是短时间就能学会并学好的。
1）首先要学好相关的专业知识。 要学好建筑、安装方面的工程造价，需学好的课程就有：建筑概论、建筑学、建筑施工、经济管理、给水排水、 财务知识、机电设备、电工知识等。 从基础开始学，静下心来，学什么，就把它弄通。这是个需要花费大量时间精力的过程，坚持不懈。这样，你 的基础扎实了，在以后的应用中，能起到决定性的作用。 主要是定义、公式、图形、名词解释等最简单的基础应用，建设基本程序、施工工序、工程量计算等，还要知 道定额的知识和如何使用概预算定额。熟悉定额里的各分部的规则和计算方法，虽说是有软件，但是这是基础。 同时也要多熟悉造价方面的软件，虽说不一定要理解怎么算的，但一定要操作起来很熟悉。 2）实践出真知。平时一定要多上工地现场，熟悉施工流程，与定额的子目对照。这样对预决算的计算流程比较 清楚，不容易漏项，而且心里可以明白哪些项套哪些子目比较划算，这一点是最重要的，这是区分一个造价工作者 好坏的标准，定额子目虽然详细，毕竟几年才出一次，有很多细节上还是有漏洞的，在这些方面就可以适当的调整 调整，这看你是给甲方还是乙方工作。
高低压基础知识培训ppt课件
电压互感器（PT）
符号：
与变压器原理相同，用于高低压的转换，便 于测量仪表的100V要求（继电保护、电压 取样），比如电柜上的电压指示，三相电度 表的电压取样。比如控制电源、测量、指示 等等。
变压器
符号：
我们常用变压器有两种：干式、油浸式。 干式：目前东莞市供电部们要求的干式变压器为SCB10-、SCB11-、 SGB10-、SGB11等等； 油浸式：目前东莞市供电部们要求的油浸式变压器型号为S11-及 S12以上； 常用变压器的容量选择：100kVA、160kVA、200kVA、250kVA、 315kVA、400kVA、500kVA、630kVA、800kVA、1000kVA、 1250kVA、1600kVA、2000kVA、2500kVA、3150kVA。 常用品牌：浩莱、广高、禅星特、顺特、海鸿、粤华、华成。
电压等级：110KV、35KV、10KV，也分单芯、 三相，单芯通常用于超高压（110KV以上）通 常我们常用是10KV三芯电缆。
电缆线常用截面有：300、240、185、150、120、 95、70、50。具体用多大电缆根据东莞各镇区供电公 司相关规范确定。 常用的品牌有：广东电缆、南洋、广州电缆、金龙羽、 民兴、信牌、东佳信、金环宇等
降压变压器
高压开关柜 低压出线柜
10KV输变电线路
配电变压器 低压出线
二、高压配电工程部分
高压配电工程，我们俗称的配电房配电工程或变压 器配电工程，由高压配电房、变压器、低压配电房组 成。 高压：我司所做高压一般指10KV高压用电，一般 用在工厂用电较大的企业或商住楼、房地产项目。 一次线路设备：直接与生产电能和输配电有关的设 备。包括各种高压断路器、隔离开关、母线、电力电 缆、电压互感器、电流互感器、电抗器、避雷器、消 狐线圈、并联电容及高压熔断器等。
电力系统高低压配电基础培训
接触器
一、交流接触器 1．结构
➢触头系统：主触头、辅助触头 常开触头（动合触头） 常闭触头（动断触头）
➢电磁系统：动、静铁芯，吸引线圈和反作用弹簧 ➢灭弧系统：灭弧罩及灭弧栅片灭弧
接触器
交流接触器结构图
接触器
二、直流接触器
用途：远距离通断直流电路或控制直流电动机的频繁起停。 结构：电磁机构、触头系统和灭弧装置。 工作原理：与交流接触器基本相同。
万能转换开关 主令控制器 行程开关 接近开关
第六节 主令电器
控制按钮
第六节 主令电器
万能转换开关
第六节 主令电器
主令控制器
第六节 主令电器
行程开关
第六节 主令电器
接近开关
本章小结
❖ 开关电器、主令电器、接触器、继电器、熔断器等低 压电器的作用、结构、工作原理；
❖ 低压电器图形和文字符号； ❖ 每种低压电器的技术参数； ❖ 低压电器的使用和选择方法。
32 - 公共动触头接线柱 33 - 常开触头接线柱
双金属片式热继电器
继电器
四、热继电器
继电器
四、热继电器
使用与选择
使用：作为电动机的过载保护，注意与熔断器的配合。 选择：ＩeR ≥Ｉed
ＩeR：热继电器热元件的额定电流； Ｉed：电动机的额定电流。
四、时间继电器
作用：按整定时间长短通断电路 分类： 按构成原理分：电磁式
常用型号： SCB9、SCB10、SGB10 等 如SCB
高压配电柜KYN28-12
低压配电柜GCS
GCS低压抽出式开关柜 概述：
低压配电柜GCS
结构：
装置各功能室严格分开，其隔离室主要为功能 单元室、母线室、电缆室，各单元的功能作用 相对独立，不会因为某一单元的故障而影响其 单元的工作，使故障限制在最小范围之内。 抽屉面板具有分、合、实验、抽出等位置的明 显标志，每一位置都分别有定位装置，以保证 联锁可靠。

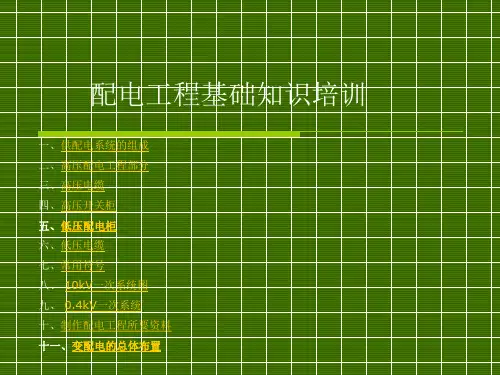

配电工程基础知识培训-一
配电工程基础知识培训一、供配电系统的组成二、高压配电工程部分三、高压电缆四、高压开关柜五、低压配电柜六、低压电缆七、10kV一次系统图八、0。
4kV一次系统九、制作配电工程所要资料十、变配电的总体布置十一、直流屏十二、高压电工安全知识一、供配电系统的组成输配电线路工作流程: 发电设备升压变压器输电线路降压变压器高压开关柜低压出线柜10KV输变电线路配电变压器低压出线二、高压配电工程部分高压配电工程，我们俗称的配电房配电工程或变压器配电工程,由高压配电房、变压器、低压配电房组成。
高压：我司所做高压一般指10KV高压用电，一般用在工厂用电较大的企业或商住楼、房地产项目。
一次线路设备：直接与生产电能和输配电有关的设备。
包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消狐线圈、并联电容及高压熔断器等。
二次线路设备: 对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。
如各种继电器、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控电缆、小母线等. 高压包括两大主部分：一部分是高压配电房安装，一部分是厂房内低压动力照明的安装；高压主要分为从电线杆高压强电到配电房部分的安装；高压主要由高压柜、低压柜、计量柜、电缆几大部分组成，低压照明部分：主要是指厂房内普通的照明用电，一般指安装灯具这一块。
三、高压电缆高压电缆：由芯线（导电部分）、外加绝缘层和保护层三部分组成的电线称为电缆。
型号：YJV22/8。
7—15KV。
高压电缆YJV：交联聚乙烯绝缘聚氯乙烯护套电力电缆；22：钢带铠装缘聚氯乙烯护套。
适于埋地敷设，承受机械外力作用,但不能承受大的拉力。
电压等级：110KV、35KV、10KV，也分单芯、三相，单芯通常用于超高压（110KV以上）通常我们常用是10KV三芯电缆。
电缆线常用截面有：300、240、185、150、120、95、70、50。
具体用多大电缆根据东莞各镇区供电公司相关规范确定。
配电知识培训计划
配电知识培训计划一、培训目标通过本次培训，使参训人员掌握配电知识的基本原理、操作技能、安全规范，提高配电设备的正确使用和维护能力，减少事故发生，保障生产安全。
二、培训对象公司所有需要接触、操作配电设备的员工，特别是维修工、值班员等关键岗位人员。
三、培训内容1. 配电知识的基本原理1.1 配电系统的组成与结构1.2 配电设备的工作原理1.3 配电设备的分类与特点2. 配电设备的操作技能2.1 开关操作规程2.2 电源故障处理技巧2.3 配电设备的维护保养3. 配电设备的安全规范3.1 配电系统的安全标准3.2 配电设备的安全操作流程3.3 配电事故的应急处理四、培训方式1. 理论培训采用课堂讲授的形式，配合多媒体教学及案例分析，使参训人员了解配电知识的基本原理和操作技能。
2. 实际操作演练安排实际工作场所的模拟练习，由专业教师指导，让参训人员亲自操作配电设备，掌握安全规范及操作技巧。
3. 综合评估结合理论和实际操作，进行考试及现场演练评估，评定培训效果。
五、培训计划1. 第一阶段（理论培训）时间：2天内容：配电知识的基本原理2. 第二阶段（实际操作演练）时间：2天内容：配电设备的操作技能3. 第三阶段（综合评估）时间：1天内容：综合考试及实际操作评估六、培训考核1. 理论考核通过闭卷考试，考察参训人员对配电知识的掌握程度。
2. 实际操作考核考核参训人员实际操作配电设备的能力和安全规范的遵守程度。
3. 结业评定满分100分，成绩合格线为60分，未达到60分的人员需参加补考。
七、培训资源1. 培训教材提供配电知识的教材和参考资料，供参训人员学习。
2. 培训设备提供实际工作场所的模拟练习设备，保障实际操作演练的进行。
3. 师资力量邀请具有丰富经验的专业教师授课，保障培训质量。
八、培训总结本次培训旨在帮助公司所有接触、操作配电设备的员工更好地理解配电知识的基本原理、掌握操作技能和安全规范，以提高配电设备的正确使用和维护能力，减少事故发生，保障生产安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电工程基础知识培训一、供配电系统的组成二、高压配电工程部分三、高压电缆四、高压开关柜五、低压配电柜六、低压电缆七、10kV一次系统图八、0.4kV一次系统九、制作配电工程所要资料十、变配电的总体布置十一、直流屏十二、高压电工安全知识一、供配电系统的组成输配电线路工作流程：发电设备升压变压器输电线路降压变压器高压开关柜低压出线柜10KV输变电线路配电变压器低压出线二、高压配电工程部分高压配电工程，我们俗称的配电房配电工程或变压器配电工程，由高压配电房、变压器、低压配电房组成。
高压：我司所做高压一般指10KV高压用电，一般用在工厂用电较大的企业或商住楼、房地产项目。
一次线路设备：直接与生产电能和输配电有关的设备。
包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消狐线圈、并联电容与高压熔断器等。
二次线路设备：对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。
如各种继电器、信号装置、测量仪表、录波记录装置以与遥测、遥信装置和各种控电缆、小母线等。
高压包括两大主部分：一部分是高压配电房安装，一部分是厂房内低压动力照明的安装；高压主要分为从电线杆高压强电到配电房部分的安装；高压主要由高压柜、低压柜、计量柜、电缆几大部分组成，低压照明部分：主要是指厂房内普通的照明用电，一般指安装灯具这一块。
三、高压电缆高压电缆：由芯线（导电部分）、外加绝缘层和保护层三部分组成的电线称为电缆。
型号：YJV22/8.7-15KV。
高压电缆YJV：交联聚乙烯绝缘聚氯乙烯护套电力电缆；22：钢带铠装缘聚氯乙烯护套。
适于埋地敷设，承受机械外力作用，但不能承受大的拉力。
电压等级：110KV、35KV、10KV，也分单芯、三相，单芯通常用于超高压（110KV以上）通常我们常用是10KV三芯电缆。
电缆线常用截面有：300、240、185、150、120、95、70、50。
具体用多大电缆根据东莞各镇区供电公司相关规范确定. 常用的品牌有：广东电缆、南洋、广州电缆、金龙羽、民兴、信牌、东佳信、金环宇等四、高压开关柜开关柜是金属封闭式开关设备的俗称。
（即除进出线外，完全被金属外壳包住的开关设备）。
1、分类2、形式铠装式：如KYN1-10型间隔式：如JYN2-10型箱式：如XGN2-10型落地式：如KYN1-10和JYN2-10 中置式：如KYN1-10 3、“五防”功能高压开关柜必须装设防止电气误操作的装置，具体功能为：防止误分、误合断路器；防止带负荷推拉小车；防止误入带电间隔；防止带电挂接地线或合接地开关；防止接地开关在接地位置时送电；高压开关柜常用型号有：XGN、KYN，常用进口品牌有施耐德、通用、ABB、西门子等。
3、高压开关高压开关主要包括：高压隔离开关、高压负荷开关、高压断路器、高压熔断器。
高压隔离开关：是具有明显可见断口的开关，可用于有电压无负荷的线路。
没有灭弧功能，但安全性高。
可以用来分合一定的小电流。
高压负荷开关：接通或断开负荷电流，空荷变压器、空荷线路。
带灭弧功能，原则上不能带负载合闸。
常用的负荷开关有：SF6 、FZ12。
东莞常用于800KVA（不含800）变压器用此开关柜型。
高压断路器：最为先进，但造价高。
用于接通或断开有载或无负荷线路与电气设备，以与发生短路故障自动切断或重新合闸，能考虑到控制和保护二方面的作用。
常用的断路器有：VS1(常熟、上海、浙江)、VD4(ABB)、VK(东芝)以与梅兰M系列(法国)、ZN28-56(其它厂家)。
现东莞规定800KVA以上的变压器就要用断路器柜。
高压熔断器用于切断过载电流和短路故障，开式可分限流式和跌落实式等，俗称保险丝。
通常与负荷开关连接起来。
因负荷开关没有什么保护，只有过电流速断。
熔断器芯(保险)的选择500、630KVA-63A 800KVA-80A 1000KVA-125A 1250KVA-160A 电流互感器（CT）符号：主要用于大小电流的转换，便于测量仪表的5A要求（继电保护、电流取样），比如电柜上的电流指示，三相电度表的电流取样，电容电流取样。
高压CT变比规范：30/5、40/5、50/5、60/5、75/5、100/5、120/5、150/5、200/5、300/5、400/5、500/5、600/5、800/5等等。
低压CT变比规范：15/5、30/5、40/5、50/5、60/5、75/5、80/5、100/5、120/5、150/5、200/5、300/5、400/5、500/5、600/5、750/5、800/5、1000/5、1200/5、1500/5、2000/5、2500/5、3000/5、4000/5、5000/5、6000/5等等。
电压互感器（PT）符号：与变压器原理相同，用于高低压的转换，便于测量仪表的100V要求（继电保护、电压取样），比如电柜上的电压指示，三相电度表的电压取样。
比如控制电源、测量、指示等等。
变压器, 我们常用变压器有两种：干式、油浸式。
干式：目前东莞市供电部们要求的干式变压器为SCB10-、SCB11-、SGB10-、SGB11等等；油浸式：目前东莞市供电部们要求的油浸式变压器型号为S11-与S12以上；常用变压器的容量选择：100kVA、160kVA、200kVA、250kVA、315kVA、400kVA、500kVA、630kVA、800kVA、1000kVA、1250kVA、1600kVA、2000kVA、2500kVA、3150kVA。
常用品牌：浩莱、广高、禅星特、顺特、海鸿、粤华、华成。
五、低压配电柜低压柜的型号较多，常用的有：PGL柜、GGD型、BFC型、GCS型、GCK 型、GCL型、电容柜等等目前很多厂家生产品牌繁多，内容相差无几。
我们公司常用的有GGD型与GCK-1、GCS等柜型，总体上分固定式开关柜和抽屉式开关柜，PGL东莞市汰淘不用了。
固定式柜和抽屉式柜的特点：固定式：即元件开关都装于箱内，检修更换较麻烦，安全性不与抽屉柜，但价格低廉。
抽屉柜：目前用的较多，简洁、开关通路多，维修更换方便，安全性高，但价格较高。
低压开关柜, 主要的开关元件有断路器、刀开关、电容器、接触器等。
但最主要的影响成本最大的是断路器（俗称开关）根据选用要求不同，常用的进口品牌有：施耐德、三菱、ABB、通用、西门子；国产品牌有人民电器、常熟、良信、华坤、环宇等。
常用断路器额定电流等级有：100A、160A、200A、250A、400A、500A、630A、800A、1000A、1500A、2500A、4000A等。
我们公司常用低压柜品牌有：惠开、雄丰、科利、精业等。
母线槽的常用进口品牌有：施耐德、西门子、通用；国产品牌有：庆芙林、宝士、华顺。
六、低压电缆低压电线、电缆常用的型号有：BV、BX、BVV、VV等? BV：铜芯聚氯乙烯绝缘电线（铜芯塑料线）适用于500V以下线路中。
BX：铜芯橡皮绝缘电线铜芯像皮线）适用于500V以下线路中。
BVV：铜芯聚氯乙烯，聚氯乙烯护套电线（铜芯塑料护套线），适用于500V以下照明、动力、电线。
VV：聚氯乙烯绝缘聚氯乙烯护套铜芯电力电缆，适用于交流6KV以下固定敷设的输电线路，室内管道中，不能受机械外力作用敷设。
YJV：交联聚乙烯绝缘聚氯乙烯护套电力电缆，比VV 电缆工作温度更高，通过电流更大。
常用的电线、电缆截面有：1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630平方毫米等。
低压电线电缆所用的截面应根据用电设备的计算负荷确定，铜线截面不小于1.5平方毫米，单相回路的中性线截面与相线截面相同。
三相四线制的中性线截面不小于相线截面的50%。
七、10kV一次系统10kV一次系统图一般主要包括：市电进线柜、辅柜、计量柜、出线柜。
进线柜辅柜计量柜辅柜出线柜八、0.4kV一次系统0.4kV一次系统图一般主要包括：计量柜、进线柜、补偿柜、出线柜。
KWh KVarh 计量柜进线柜补偿柜补偿柜出线柜九、制作配电工程所要资料1、高压配电工程需要的资料：全厂的平面布置图；全厂用电设备的清单；能提供建配电房地方大小；用料的品牌要求；用电规律与甲方要求；2、低压配电工程低压配电工程是指从配电房低压配电柜出线开始到用电设备结束的那部分工程。
包括低压电缆、线槽（或电缆沟）、总配电箱（柜）、分配电箱、开关箱、照明灯具、吊扇等用电设备。
三、制作低压配电工程所要资料；全厂的平面布置图；全厂用电设备的清单；用电设备的定位图；用料的品牌要求；用电规律与甲方要求；十、变配电的总体布置变配电的总体布置主要是指变压器室、高压配电室、低压配电室、电容器室、控制室（值班室）、休息室、工具间等布置方案。
对露天变电所来讲，变压器是放置在室外的，不设变压器室。
高低压配电室的位置应便于进出线，变压器室的位置应便于运输、安装和维护。
低压配电室应靠近变压器。
十一、直流屏1.直流屏是直流电源操作系统的简称。
简称直流屏。
简单地说，直流屏就是提供稳定直流电源的设备。
（在输入有380V 电源时直接转化为220V，在输入（市电和备用电）都无输入时，直接转化为蓄电池供电——直流DC220V：实际上可以说是一种工业专用应急电源）。
就是通过充电机给蓄电池充电并通过蓄电池储存直流电能DC（电压值以与蓄电池的数量根据断路器的规格型号而定一般在110 伏-220 伏相应地需要蓄电池9-18 块）在高压开关柜需要电动合闸或分闸的时候能够对其合闸线圈或分闸线圈给出符合要求的直流电压以实现合闸或分闸，发电厂和变电站中的电力操作电源现今采用的都是直流电源，它为控制负荷和动力负荷以与直流事故照明负荷等提供电源，是当代电力系统控制、保护的基础。
主要应用于电力系统中小型发电厂、水电站、各类变电站，和其他使用直流设备的用户（如石化、矿山、铁路等），适用于开关分合闸与二次回路中的仪器、仪表、微机保护和真空断路器的开断提供电源和故障照明等场合。
同时也可对变电站内的通信系统提供电源2.直流屏是一种全新的数字化控制、保护、管理、测量的新型直流系统。
监控主机部分高度集成化，采用单板结构（All in one），内含绝缘监察、电池巡检、接地选线、电池活化、硅链稳压、微机中央信号等功能。
主机配置大液晶触摸屏，各种运行状态和参数均以汉字显示，整体设计方便简洁，人机界面友好，符合用户使用习惯。
直流屏系统为远程检测和控制提供了强大的功能，并具有遥控、遥调、遥测、遥信功能和远程通讯接口。
通过远程通讯接口可在远方获得直流电源系统的运行参数，还可通过该接口设定和修改运行状态与定值，满足电力自动化和电力系统无人值守变电站的要求；配有标准RS232/485 串行接口和以太网接口，可方便纳入电站自动化系统。
