第五章 钢筋混凝土工程

浙江广厦建设职业技术学院2007/2008学年第一学期课题：第五章钢筋混凝土工程第一节模板工程（一）课型：讲授教学目的与要求：1、了解钢筋混凝土的特点和组成；2、熟悉模板的种类、作用和基本要求；3、掌握各种模板的组装、适用范围、工作特点等。

教学重点、难点：组合钢模的组装、适用范围、工作特点等：采用教具、挂图：复习、提问：砌筑工程的施工方案的要求课堂小结：通过本节课的学习，使学生了解钢筋混凝土的特点和组成，熟悉模板的种类、作用和基本要求，掌握各种模板的组装、适用范围、工作特点等。

作业：课后分析：导入：目前建筑物的主要由砌体和钢筋混凝土组合，或由钢筋混凝土组成。

通过上一章节学习了砌体工程，今天开始钢筋混凝土工程的学习。

概述：钢筋混凝土结构工程是房屋建筑工程中应用最广泛的结构形式。

包含了模板、钢筋、混凝土等多个分项工程。

第一节模板工程一、模板的种类、作用、基本要求和施工工艺1、作用①保证混凝土浇筑后，混凝土的位置、形状、尺寸符合要求。

②避免混凝土损坏。

2、组成（模板+支撑）模板系统：与混凝土直接接触，它主要使混凝土具有构件所要求的体积。

支撑系统：则是支持模板，保证模板位置正确和承受模板、混凝土等重量的结构。

3、基本要求①形状尺寸准确；②足够的强度、刚度及稳定性；（不断、不弯、不位移）③构造简单、装拆方便，能多次周转使用；④接缝严密，不得漏浆；⑤用料经济。

4、施工工艺选材→选型→设计→制作→安装→拆除→周转等5、分类①按材料分：木、钢木、胶合板、钢竹、钢、塑料、玻璃、铝合金等模板；②按结构类型分：基础、柱、楼板、楼梯、墙、壳、烟囱等模板；②按施工方法分：现场装拆式、固定式、移动式模板。

二、模板的构造与安装（一）木模板1、基本元件：采用松木和杉木，拼条(25～50mm)³（40～70mm）,板条400～500mm。

2、应用：1）柱模板：由两块相对的内拼板夹在两块外拼板之间组成。

（内外拼板）注：底部开清理孔，沿高度每隔2m设浇筑口。

2）梁模板：由底模、侧模、夹木及其支架系统组成注：梁跨度≥4m时，底模起拱高度为1/1000～3/1000跨长。

3）楼板模板：由楼板模板及其支撑系统组成。

（二）木组合钢模板1、应用1）组成梁、柱、板、墙、基础等施工所需要的模板；2）也可用其拼成大模板、滑模、筒模和台模等。

2、组成模板：平面模板、阴角模板、阳角模板、连接角模，此外还有一引起异型模板（异型：厚2—3mm，宽（+50）100、150、200、250、300mm长（+150）（+300）450、600、750、900、1200、1500）连接件：U形卡、L形插销、钩头螺栓、对拉螺栓、紧固螺栓和扣件等，支承件：柱箍、钢楞、支架、斜撑、钢桁架等。

3、钢模配板原则：1）木材拼镶补量最少；2）支承件布置简单，受力合理；3）合理使用转角模板；4）尽量采用横排或竖排。

（三）胶合板模板1、分类：钢框胶合板模板和钢框竹胶合板模板2、组成：由钢框和防水胶合板、竹胶板组成，3、特点：能组装成各种尺寸的模板，重量轻，施工方便，拼缝少，表面平整，可修补和周转。

4、品种：按钢框高度分有55、63、70、75、78、90等。

（四）大模板：一块墙面只用一至两副大模板来形成钢筋砼结构的施工方法（分块）1、组成：面板、加劲肋、竖楞、支撑桁架、稳定机构和操作平台、穿墙螺栓等。

1）面板a、作用：与混凝土接触，b、材料：4～6mm厚钢板，c、要求：板面平整，接缝严密，具有足够的刚度。

2）加劲肋a、作用：固定面板b、材料：6或8号槽钢，c、要求：间距一般为300—500mm。

3）竖楞a、作用：加强大模板的整体刚度，b、材料：6或8号槽钢，c、要求：间距一般为1．0～1．2 m。

4）支撑桁架与稳定机构a、支撑桁架作用：承受风荷载等水平力，防止大模板倾覆。

b、稳定机构作用：以调整模板的垂直度，保证模板的稳定。

5）附件：穿墙螺栓、固定卡具、操作平台及其他附属连接件。

（四）滑升模板：利用提升设备将模板沿着砼表面滑动来形成钢筋砼结构的施工方法（分节）1、应用：现场浇筑高耸的圆形（烟囱）、矩形（电梯井）、筒壁结构。

2、工艺：绑扎钢筋、组装模板、浇筑混凝土、绑扎钢筋、提升模板。

3、优缺点：优点是节约材料、节省劳动力、施工速度快、费用低。

缺点是一次投资大多、耗钢量大，对建筑的立面和造型有一定的限制。

4、构造：由模板系统，操作平台系统和提升机具系统三部分组成。

5、设备：千斤顶（六）爬升模板：先完成下层墙面砼浇注，后脱模爬升至上层墙面进行钢筋砼结构的施工方法（分层）1、应用：高层建筑或高耸构造物现浇钢筋混凝土竖起或倾斜结构。

2、特点：依附在建筑结构上，随着结构施工而逐层上升的一种模板。

3、分类：手动爬模、电动爬模、液压爬模、吊爬模等。

4、液压爬模（1）主要构造：模板系统、液压提升系统和操作平台系统。

（2）爬模与滑模的主要区别1）滑模：模板和混凝土接触、摩擦，砼脱模强度0.2～0.4MPa 。

2）爬模：模板和混凝土不接触、摩擦，砼脱模强度大于1.2MPa 。

（七）其他形式的模板1、台模（形如“桌子”）1）应用：用于浇筑楼板。

2）组成：由面板、纵梁、横梁和台架等组成的一个空间组合体。

3）特点：节省人力、物力，一次投资多、须机械配合。

2、隧道模（形如“盒子”）1）应用：用于同时浇筑墙体和楼板混凝土的大型工具式模板。

2）组成：由墙面模板和楼板模板组合。

3）特点：建筑物整体性好、节约模板材料，施工方便。

但用钢量大、一次投资大。

3、永久性模板（压型钢板、预应力薄板）1）应用：高层建筑施工。

3）特点：既是模板，又是结构的组成部分。

浙江广厦建设职业技术学院2007/2008学年第一学期课题：第五章钢筋混凝土工程第一节模板工程（二）课型：讲授教学目的与要求：1、了解模板设计的原则和步骤；2、掌握模板安装要求和拆除规定。

教学重点、难点：重点：模板安装要求和拆除规定难点：模板设计的原则和步骤采用教具、挂图：复习、提问：组合钢模的组装、适用范围、工作特点？课堂小结：通过本节课的学习，使学生了解模板设计的原则和步骤，掌握模板安装要求和拆除规定。

作业：课后分析：导入：通过上一次课学习，我们了解了模板的种类、作用、基本要求及适用情况，能够合理的进行模板的选择。

但还必须根据混凝土的结构特点和外形尺寸进行模板设计、安装及拆除。

三、模板设计（一）设计原则：1、常用模板，不需进行设计或验算。

2、重要结构、特殊形式、超出适用范围的模板应该进行设计或验算。

（二）设计步骤1、荷载计算值（画图示意）（2）浇筑混凝土的重量，普通砼25 kN/m3。

（1.35）（3）钢筋重量，楼板1.1kN/m3、梁1.5 kN/m3。

（1.35）（4）施工人员及设备重在水平投影面上的荷载。

（1.40）（5）振捣混凝土时产生的荷载，水平2.0 kN/ m2、垂直4.0 kN/ m2。

（1.40）（6）新浇混凝土对模板的侧压力。

（1.35）（7）倾倒混凝土时对垂直面模板产生的水平荷载，用溜槽等为2kN/ m2，运输器具容量≤0.2 m3为2kN/ m2、0.2~0.8 m3为4kN/ m2、＞0.8 m3为6kN/ m2。

（1.40）（8）风荷载。

2、荷载分项系数（1）模板及支架自重或新浇筑混凝土自重或钢筋自重，为1.35。

（2）施工人员及施工设备荷载或振捣混凝土时产生的荷载，为1.40。

（3）新浇筑混凝土对模板的侧压力，为1.35。

（4）倾倒混凝土时产生的荷载，为1.40。

3、计算规定（2）变形允许值1）结构表面外露（隐蔽），为模板构件跨度的1/400（1/250）。

2）支架为相应结构自由跨度的1/1000。

3）抗倾覆稳定性符合专门规定。

4）设计计算与永久结构相似。

四、模板的安装（1）按施工方案安装，做好模板及支架观察与维护；（2）下层支架能够承受上层传递的全部荷载。

（3）接缝严密，浇水润湿。

（4）接触面清理干净，涂刷隔离剂。

（5）清除模内杂物。

（6）能够砼表面达到设计效果。

（7）预埋件、预留孔洞位置准确。

五、模板的拆除（一）现浇结构模板的拆除：取决于现浇结构的性质、混凝土的强度、模板的用途、混凝土硬化时的气温1、模板的拆除规定（1）侧模板的拆除在砼强度达到能保证其表面及棱角不因拆除模板而受损坏时进行。

具体时间参考表5-3。

2、拆除模板顺序及注意事项（1）不要用力过猛，及时搬运，堆放合理。

（2）后支先拆、先支后拆，先拆非承重、后拆承重，先侧后底，（3）框架结构拆模：柱→楼板→梁侧模→梁底模。

（4）多层楼板支柱下下一层部分拆除，跨度4m及其以上的梁下均应保留支柱。

（5）混凝土强度达到设计标准值后，才允许承受合部使用荷载。

（6）避免混凝土表面或模板受到损坏，注意整块板落下伤人。

（二）早拆模板体系提问：怎样才能提前拆模？拆模时间与结构跨度有关，使结构跨度减小、拆模时间提前。

1、原理：利用柱头、立柱和可调支座组成竖向支撑，使原设计的楼板跨度处于短跨受力状态，混凝土楼板的强度达到规定标准强度的50%即可拆除梁、板模板及部分支撑。

2、构件：柱头、主梁、可调支座、其他。

3、安装：立立柱→套柱头和支座→主梁起拱→架梁柱→调整→锁紧接头→铺模板4、拆除：敲击支承板→落卸模板→调低支座→解开接头→拆立柱和柱头浙江广厦建设职业技术学院2007/2008学年第一学期课题：第五章钢筋混凝土工程第二节钢筋工程（一）课型：讲授教学目的与要求：1、掌握钢筋的分类、验收和存放；2、熟悉钢筋冷拉和冷拨的原理、作用和要求。

教学重点、难点：重点：钢筋的分类、验收和存放难点：钢筋冷拉和冷拨的原理、作用和要求。

采用教具、挂图：复习、提问：1、模板安装要求？2、模板拆除规定？课堂小结：通过本节课的学习，使学生掌握钢筋的分类、验收和存放，熟悉钢筋冷拉和冷拨的原理、作用和要求。

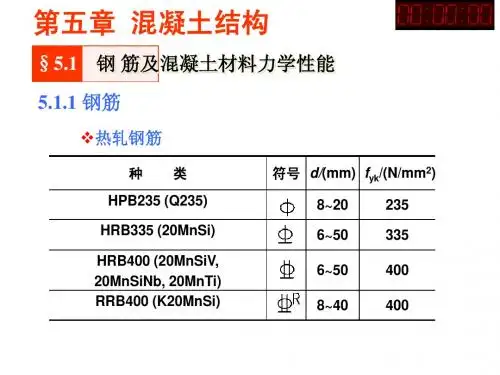

作业：课后分析：第二节钢筋工程一、钢筋的分类、验收和存放（一）、钢筋的分类注：宜首先选用HRB400和HRB335级钢筋。

月牙形螺旋纹人字形2、预应力钢绞线3、钢丝预应力钢筋4、热处理钢筋（二）、钢筋的验收和存放1、钢筋的验收（1）查出厂质量证明书或试验报告单；（2）查标牌。

（3）按批号及直径分批验收。

外观要求：平直，表面不得有裂纹、油污、老锈。

（4）按规定抽取试样作力学性能试验。

1）抽样数量（试件尺寸：冷拉≥500mm（500~650mm）冷弯≥250mm（250~350mm））a、热轧钢筋同规格、同炉罐（批）号，1批/≤60t，2根/批，2个试样/根，做拉力和冷弯试验；若有一项不合格，双倍数量复试。

b、冷拉钢筋与冷拔钢丝冷拉钢筋同级别、同直径，1批/≤20t，2根/批，2个试样/根，做拉力和冷弯试验，若有一项不合格，双倍数量复试。

冷拔钢丝，甲级2个试样/盘，做拉力和冷弯试验；乙级同一直径1批/5t ，3盘/批，2个试样/盘，做拉力和冷弯试验。
