风阀风门挡板门阻力器驱动装置电装电动执行器选型手册样本
风阀执行器选型
1.34m2
由于交叉点落在LMU和NMU之间，所以选择NMU风门执行器
4
Together To The Top!
5
• 计算已知条件：
• 根据已知条件，查典型风门的单位面积扭矩负载表
• 风门需要的扭矩为：1.36X5=6.8Nm, • 考虑余量系数1.15，实际需要扭矩为：6.8X1.15=7.82Nm， 选择10Nm足够驱动1.36m2的风门。 • 所以可以选配BELIMO的NMU系列非弹簧复位风门执行器。
3
曲线图计算选型
风阀执行器选型
典型风门的单位面积扭矩负载表
2
执行器选型计算
• 已知条件：
• • • • • • • • 平行叶片/无边缘密封 风门面积：1700mmX800mm 风量：20000m3/h 风门面积：1700mmX800mm=1.36m2 风速：20000/3600/1.36=4.08m/s 平行叶片/无边缘密封 迎面风速<5m/s 此时对应的单位面积扭矩负载为：5Nm/m2。
风阀执行器使用手册
风门执行器使用手册目前英飞众多送排风设备选用的风门执行器有二种形式，弹簧复位型风门执行器和开关型风门执行器，其中以弹簧复位型风门执行器为主这二种风门执行器安装都比较简便，通过万能夹持器固定在风门轴上，防转动固定片用来防止执行器本体发生转动，与执行器一起提供并具有高度的可靠性，执行器本身具有过载保护功能，无需限位开关，运行至终点，自行停止弹簧复位风门执行器为安全保障功能风门的控制而设计，例如防霜冻保护、防烟、防灰尘、卫生通风等应用通过手动或自动电源信号控制，执行器将风门驱动到相应工作位置，同时复位弹簧张紧。
如果电源中断，弹簧将驱动风门回到其初始位置内置可以调整的机械限位器机械限位风门旋转方向可通过执行器面板上的L/R开关选择执行器弹簧的复位方向也可通过执行器面板上的L/R安装选择还有纵多可选控制项尽可满足用户的不同需求1配置显示风门开启信号反馈电子动作装置，与其他相关设备达成连锁控制 2配置应用于风门的连续比例调节控制装置，通过来自控制器或电位器的2-10VDC 信号、4-20mA 的电流信号或其他电源信号来调节控制风门的开关比例，或用2-10VDC 反馈信号显示风门位置 弹簧复位风门执行器运行标准参数：额定电压：AC220V/50HZ/1PH ，AC24V/50HZ/1PH ，DC2450HZ/1PH 等可选 扭矩：马达 最小4Nm(额定电压), 弹簧 最小4Nm 运行噪音：马达 最大50dBA, 弹簧 最大62dBA 保护等级：IP54使用环境温度：-300C~500C 非工作温度：-400C~800C 位置指示：机械指示器 最长服务期：60000次一般弹簧复位风门执行器内部控制图AC220V （可选电源）弹簧复位型风门执行器，标准电源AC220V/1PH/50HZ ，可选电源AC24V 、DC24V信号反馈装置非标准配置，订货时可选配；信号反馈：＞50或≥850开关型风门执行器开关型风门执行器除各项应用要求、性能基本与弹簧复位型相差无几外，还具有简便的检测功能，按住执行器上特有的手动按钮，执行器内的齿轮就会脱开，按住手动按钮不放时，就可对风门进行手动开关操作（切勿带电操作）此形式执行器开启和关闭都需要手动或自动的电源信号才可完成开关动作 额定电压：AC220V/50HZ/1PH ，AC24V/50HZ/1PH ，DC2450HZ/1PH 等可 扭矩：最小8Nm(额定电压) 运行噪音：最大45dBA 保护等级：IP54使用环境温度：-300C~500C 非工作温度：-400C~800C 位置指示：0~10（0=停止）一般开关型风门执行器内部控制图附件1/2：弹簧复位型风门执行器与风机连锁控制原理图AC220V 可选电源信号反馈：＞50或≥850信号反馈装置非标准配置，订货时可选配， 开关风门执行器，标准电源AC220V/1PH/50HZ ，可选电源AC24V 、DC24V 时可选配；注：KA1、KA2为时间继电器，ZX为风门执行器线圈，时间继电器用于风门执行器ZX开启的是“常开、瞬间闭合触点”时间继电器用于风机开启的是“常开、延时闭合触点”注：KA1为时间继电器，ZX为风门执行器线圈，时间继电器用于风门执行器ZX开启的是“常开、瞬间闭合触点”时间继电器用于风机开启的是“常开、延时闭合触点”。
电动风门说明书及合格证
RITORK 电动阀门智能定位器/阀门操作器（电子式伺服控制器）使用说明书ZXQ2004C目录一、概述 (2)二、主要技术指标 (2)三、定位器面板 (3)四、接线方式 (5)五、设定操作方法 (6)六、错误代码列表 (9)附录：其它标定操作（出厂后一般不需此项操作，在工程师指导下使用） (9)如顾客所购买的是本公司（机电一体）执行器，内部定位器无需对执行器转角标定，接线无误即可正常使用。
RITORK系列电动阀门智能定位器是以工业单片机为核心的智能信号采集控制系统，体积小巧，可选择安装在电动执行器的接线盒内或以DIN导轨方式固定在外，能直接接收工业仪表或计算机等输出的4~20mA DC信号(其它输入信号类型可在出厂前定制)，与电位器反馈的电动执行器配套对各种阀门或装置进行精确定位操作，能对电动执行器的转角（或位移）进行自由标定，同时输出4~20mA DC 的执行器转角位置（或位移）反馈转换信号，可精确设定执行器转角位置的下限限位值和上限限位值，定位器采用3个按键操作，9个LED灯可直接显示定位器模态，4位数码LED通过按键切换显示阀位实际开度值、阀位设定开度值、定位器壳内温度，操作方便。
●控制精度：0.1%~3.0%(通过U4参数可调)●可接电动执行器反馈信号：电位器500Ω～10KΩ●可接收外部控制信号（DC）：4~20mA （1~5V、0~10V、开关量等出厂前定制）●输入阻抗：250Ω；●通过修改U1参数可设定：①DRTA/正动作，RVSA/逆动作模态②输入信号中断时“中断”模态—OPEN(开)、STOP(停)、SHUT(闭)●可选：可控硅输出（AC，1000V，25A）●输出执行器位置信号：低漂移输出4~20mA DC对应执行器全闭至全开，信号完全与输入隔离（光电隔离），输出负载≤500Ω●环境温度：0~80℃，相对湿度：≤90%RH●有超温保护功能: 定位器壳内温度≥70℃时，定位器停止对执行器的开闭控制●外形尺寸：ZXQ2003→77mm(底面长)x76mm(底面宽)x51mm(高/厚);ZXQ2004→74 mm(底面长)x57mm(底面宽)x45mm(高/厚)ZXQ2004B→119mm(底面长)x76mm(底面宽)x26mm(高/厚)ZXQ2004C→62mm(底面长)x48mm(底面宽)x26mm(高/厚) ●可通过按键自由标定输入信号所对应执行器的动作区间（一般标定为电动执行器全闭、全开位置）●可设定最大阀位限制值与最小阀位限制值●执行器堵转检测控制功能：如控制执行器电机通电下电位计阻值在行程时间的10%内没有变化，定位器判定为堵转，响应堵转报警及处理程序●可设定自调精度：执行器在工作过程中，无法定位，出现来回振动3次，定位器自动把定位精度降低1/1000（即：原精度+1/1000），反复调节至适合的控制精度。
EMG选型手册
德国E M G-D R E H M O电动执行器选型手册版权所有©2005-2006德瑞中国。
保留所有权利。
选型建议选择合适、正确的执行器，我们建议一般遵循如下原则：1.按照执行器控制对象的运动轨迹选择相应输出形式的执行器多转式型：输出轴的转动必须大于2圈，才能完成被控对象的全行程。
适用于各类闸阀、截止阀和滑板阀等。
部分回转型：输出轴的转动小于360°（通常为0-90°也可提供特殊行程如120°或180°），就可完成被控对象的全行程。
适用于蝶阀、球阀、风门挡板和百叶阀等。
直线型：输出轴的运动为直线运动（而不是转动），适用于需要直线推力动作的阀门，如调节阀等。
2.根据驱使被控对象所需要的力矩，选择相应型号执行器。
多转式：10-16000Nm部分回转型：开关型10-80000Nm，调节型10-40000Nm直线型：5-217KN3.根据控制要求选择相应的控制方式，不同控制方式对应不同接线图。
4.根据工矿环境选择安装方式及安装尺寸。
5.根据特殊的工矿要求，选择相应参数。
订货须知示例：输入、输出4-20mADC信号；002表示输入接点量信号，输出接点量信号；003表示输入接点信号，输出4-20mADC和接点量信号。
调节型执行器（S则表示开关型执行器）支架拐臂式连接，型号中无FHA则为直连式连接方式。
输出额定力矩=300X10Nm蜗轮、蜗杆减速箱用于部分回转型多转式执行器输出力矩60NM（末位为0其数值表示输出力矩值，末位为9其数值需要加1表示输出力矩值）本机带MATIC系列控制箱产品电动多转式执行器目录1.技术参数1.1多转式执行器1.1.1 小扭矩多转式1.1.2 大扭矩多转式1.2部分回转执行器1.2.1 开关型D(MC)+MSG系列1.2.2 调节型D(MC)+MSG-R系列1.2.3 DP(MC)系列1.3 直线型执行器1.4 电机数据1.4.1 D(MC)系列1.4.2 DP(MC)系列2. 外形、输出连接尺寸2.1 多转式执行器2.1.1小扭矩多转式2.1.2大扭矩多转式2.2 部分回转型执行器2.2.1 直连式2.2.1.1开关型D(MC)+MSG系列2.2.1.2调节型D(MC)+MSG系列2.2.2 底座曲柄式2.2.2.1开关型D(MC)+MSG系列2.2.2.2调节型D(MC)+MSG系列2.2.3 DP(MC)系列2.2.3.1 外形尺寸2.2.3.2 输出连接尺寸2.3 直线型执行器2.3.1外形尺寸及连接尺寸3. 控制方式(典型接线图)3.1 STANDARD控制（不带控制箱）3.2 Matic C控制3.2.1 MC0023.2.2 MC0033.2.3 MC0053.3 控制原理图3.3.1 标准型3.3.2 MC0023.3.3 MC0033.3.4 MC0051.技术参数1.1多转式执行器多转式电动执行器是所有执行器的基础。
执行器选型样本
- 6 -
5.3主要技术参数
★ 三相性能数据
ᒝถጙᄏછ࢟ࣅᒊቲ૦৩
执行器型号
10
12
18
20
25
35
40
转速 rpm 18 24 36 48 72 96 18 24 36 48 72 96 18 24 18 24 36 48 72 96 18 24 36 48 72 96 18 24 36 48 72 96 18 24 36 48 72 96
5.2选型型谱
★ 产品型号编制说明如下表：
SY
༬ᄲ൱ᆩU๖ ڦࢺݞႚ๕ǖC>߰Ԗ႙->ݞ႙ ጺ၍ૌ႙ǖG2>!NpecvtLjG3>!QspgjcvtLjG1> থ੨ႚ๕ࡽپǖBĂC2ĂC4ĂC5 থ݆નࡽپǖG21ĂG25ĂG27ĂG36 ገࡽپǖ29Ă35Ă47Ă59Ă83 ࠃۉۉᇸǖ4>ෙ၎Lj2>ڇ၎ ૰ਈǖ21Ă23č371Ă631 ߾ፕ๕ǖN>ۙব႙Lj>ਸ࠲႙ ׂࡽپ
- 3 -
★ 人性化ห้องสมุดไป่ตู้机界面
采用中 / 英文人机界面，直观显示运行情况、故障报警， 可修改的参数设定，可组态的多组信号输出，可直观显示图 形故障信息，而不是故障代码，方便故障排除。 采用点阵式图形液晶显示界面，对比度高，视角宽。
2Ăړമ੦ݛ๕ 3Ăࢤྔᄫ੦ᆩՔኾ 4Ăړമ݅࿋ӥݴԲ 5Ăࢤڨǖਸ݅ኸ๖ 6Ăࣜڨǖዐक़࿋ዃ 7Ă୴ڨǖ࠲݅ኸ๖ 8ĂԒয়Քኾ 9Ă݅ோጒༀ :Ăጒༀ༵๖ 21Ăࢤྔᄫ੦থ൶
关断力矩 Nm 34 34 34 34 34 34 81 81 81 68 48 41 108 108 203 203 203 203 176 142 400 400 298 244 244 230 610 610 542 474 474 366 1020 1020 845 680 680 542

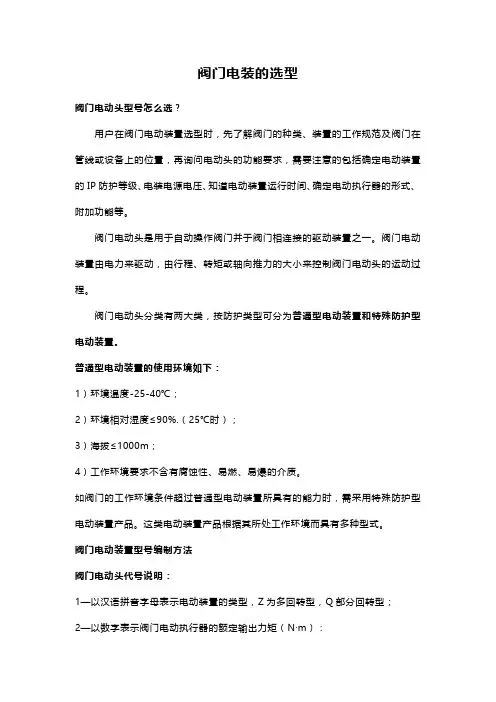

阀门电装的选型
阀门电装的选型阀门电动头型号怎么选？用户在阀门电动装置选型时，先了解阀门的种类、装置的工作规范及阀门在管线或设备上的位置，再询问电动头的功能要求，需要注意的包括确定电动装置的IP防护等级、电装电源电压、知道电动装置运行时间、确定电动执行器的形式、附加功能等。
阀门电动头是用于自动操作阀门并于阀门相连接的驱动装置之一。
阀门电动装置由电力来驱动，由行程、转矩或轴向推力的大小来控制阀门电动头的运动过程。
阀门电动头分类有两大类，按防护类型可分为普通型电动装置和特殊防护型电动装置。
普通型电动装置的使用环境如下：1）环境温度-25-40℃；2）环境相对湿度≤90%.（25℃时）；3）海拔≤1000m；4）工作环境要求不含有腐蚀性、易燃、易爆的介质。
如阀门的工作环境条件超过普通型电动装置所具有的能力时，需采用特殊防护型电动装置产品。
这类电动装置产品根据其所处工作环境而具有多种型式。
阀门电动装置型号编制方法阀门电动头代号说明：1—以汉语拼音字母表示电动装置的类型，Z为多回转型，Q部分回转型；2—以数字表示阀门电动执行器的额定输出力矩（N·m）：3—以数字表示电动装置额定输出转速（r/min）或开关旋转90℃.的额定输出时间（s/90℃）；4—输出轴较大转圈数（部分回转型不注）；5—防护型电动执行机构（普通型不注）。
A：带现场按钮；F：带4-20mA信号输出；S：带手动减速箱输出轴较大转圈数：阿拉伯数字表示，无数字见表1输出转速：阿拉伯数字表示，单位r/min（转/分）连接型式：T表示推力型，I表示电站型，无代号为常规转矩型额定输出转矩：阿拉伯数字表示，单位kgf·mZ：整体型；TZ：整体调节型防护类型：W表示户外型；B表示隔爆型产品型式：多回转电动装置阀门电动装置型号示例：1.DZW30I-18/50：多回转电动装置，输出转矩300N·m（30kgf·m），电站型接口，输出转速18r/min，较大转圈数50，2.DZBTZ45T-24B/S：多回转电动装置，输出转矩450N·m（45kgf·m），推力型接口，输出转速24r/min，较大转圈数120，整体调节隔爆型，带手动减速箱。
温州瑞基电动执行器选型样本 RJ智能型选型安装使用说明
一、概述角行程电动执行机构作为自控系统中一种重要的现场控制设备，采用直联式结构，能很方便地与旋转型阀门（诸如蝶阀、球阀、旋塞阀）及风门挡板等配套，其输 出角位移为0 s 110 °或其它转角，可广泛用于电站、冶金、 石油、 化工、 水利、 机械、轻工、消防和环保等工业部门。
RJ 系列电动执行机构设计简洁、结构紧凑，全系列涵盖 13个品种规格，能在输出扭矩60N.m s 2500 N.m 范围内提供最合理的解决方案。
本系列电动执行机构为智能型可根据用户要求，增加选件即附加各种功能配置，满足各种工业过程控制的要求。
经磷化、涂层处理的标准型外壳及箱体可适应腐蚀性的工作环境，以选件形式提供的、具有防爆耐压结构的隔爆型产品则可适用于 IIA 、 IIB 级 T1-T4级爆炸性混合物的 1、2区场所等危险作业环境。
二、产品特点■ 液晶显示 液晶屏幕以数字实时显示状态指示高亮度 ■调控LED 发光管指示阀门的开、关极限位置。
控制方式远程开关量信号可控（可选远程 阀门的位置。
4 s 20mA电流信号控制） ，就地操作旋钮 可现场阀门的开度大小，并根据工作情况实时显示报警信息;以继电器触点输岀来指示阀门的开关限位及故障报警（可选 4 s 20mA 电流信号输岀反映阀门开度）■ 免开盖调试工作参数设置、开关限位调试均可通过操作旋钮完成，不需要打开电气罩, 使得环境中的灰尘、潮气等有害物质不能进入执行机构的内部, 极大的提高了电气控制部分的可靠性。
■ 高智能化具有人机对话功能, 电气控制部分采用全新的SOC芯片控制，智能化程度高。
♦防护性铝合金外壳及箱体经表面磷化处理后具有很强的防腐能力，静配合处配有圈、动配合处配有骨架油封的箱体达到IP68 的防护等级，可选择的防爆型箱体可适IIB 级T1-T4 级爆炸性混合物的1、2区场所等危险作业环境工作。
合于IIA高效低噪音50分贝）、寿命长。
精密蜗轮蜗杆减速机构，间隙小、效率高、噪音低（最高自锁性蜗轮与蜗杆的自锁性防止了执行机构在断电或断信号的情况下的反转现象。
电动执行器的选型方法与技巧
电动执行器的选型方法与技巧电动执行器又叫电动执行机构，常用于驱动阀门及风门，我们经常所说的电动阀门和电风门就是由电动执行机构（电动执行器）和阀门及风门组成的。
在选择电动执行机构（电动执行器）时主要就从以下几个方面进行：一、电动执行机构（电动执行器）结构型式根据被控对象运动方式分，电动执行器分为以下几种结构型式：角行程、直行程、部分回转型、多回转式。
根据连接和安装方式分（一般是针对角行程电动执行机构（电动执行器），又分为基座式和直连式。
下面谈谈各种阀门及风门就选择什么样结构型式的电动执行机构（电动执行器），或者说各种结构形式的电动执行机构（电动执行器）适合于什么被控对象。
1、角行程电动执行机构（电动执行器）角行程电动执行机构（电动执行器）输出轴运动方式是按角度旋转的，且一般旋转范围是0~90度，此类执行器一般适用于风门、蝶阀、球阀、V形阀等。
电动执行机构（电动执行器）与风门连接组成的电动风门角行程电动执行机构（电动执行器）根据连接方式又分为直连式和基座式，直连式连接时电动执行器输出轴与阀门的阀杆直接相连。
而基座式连接方式是在执行器输出轴和阀杆之间通过球铰＋连杆的方式进行连接的。
如下图左边一幅为直连式，而右边一幅为基座式连接示意图。
电动执行机构（电动执行器）与蝶阀连接NDQ角程电动执行机构（电动执行器）与球阀相连电动执行机构（电动执行器）与V型球阀相连2、直行程电动执行机构（电动执行器）直行程电动执行机构（电动执行器）输出轴运动方式是直线运动的，所以此类型执行器适合阀芯作直线运动的阀门（截止阀和闸阀例外，后面会讲到），这类阀门有单座阀、双座阀、套筒阀、角形阀、三通阀、隔膜阀等。
NDL直行程电动执行机构（电动执行器）与套筒阀相连NDL直行程电动执行机构（电动执行器）与单调节阀相连3、多转式电动执行机构（电动执行器）多转式电动执行机构（电动执行器）输出轴运动方式为旋转式，且全行程超过360度，适合于闸阀、截止阀等被控对象，多转式电动执行机构比较特殊，它可以再配一级减速器转换成角行程电动执行机构（电动执行器）或直行程电动执行机构（电动执行器），甚至仍旧是多转式，加一级减速后输出力（矩）增大，运动速度减慢。
