人教版九年级上学期第十八章电功率电热综合计算专项练习题
电功率电热综合计算专项练习
1.小石买了一个新电饭煲，它的工作电路图如图甲，S1为温控开关，加热电阻R1和R2的阻值不随温度变化。
小石从说明书中得知表中的信息。
求：（1）电饭煲在“保温”状态下正常工作时，通过电饭煲的电流（2）电阻R2的阻值
（3）某周末的晚饭时，小石想利用自家电能表（如图乙）测量家庭电路的实际电压。
于是他关闭了家中其它所有用电器，只让电饭煲在“蒸煮”状态下工作，观察到电能表的转盘在1min 内转了50转。
求家庭电路的实际电压。
答案：（1）保温状态下正常工作时，通过电饭煲的电流是0.4A ； （2）电阻R2的阻值是510Ω；
（3）家庭电路的实际电压是200V 。
2.如图，是一款各位奶爸奶妈的必备电器--暖奶器，其铭牌如表，它有着高温消毒，中温加热和低档保温的功能。
其等效电路结构如图。
已知：电源电压为36V ，R1和R2为发热电阻，R ；是规格为“20Ω5A”的滑动变阻器。
S 闭合，S1，S2均断开时，电器处于低温档，移动滑片，可以手动调节低温档的加热功率；S 、S1闭合，R3均没有接入电路时，通过控制S ，的通断，可以使电器处于高温档或中温档。
求：
（1）电器以中温档工作时，电路中的电流大小？ （2）R2的电阻大小？
（3）电压表的量程为“0~24V ”，电流表量程为“0~3A ”
，在不损坏电路元件的前提下，低温档手动调节的
加热功率范围？
答案：（1）电器以中温档工作时，电路中的电流为5A；
（2）R2的电阻为12.96Ω；
（3）在不损坏电路元件的前提下，低温档手动调节的加热功率范围为20W~64.8W。
3.如图甲是超超老师抽奖抽到的多功能养生壶，图乙是该品牌养生壶简化电路图，如表是该电器的相关参数。
求：
（1）养生壶处于低温档工作时，电路中的电流大小为多少A；
（2）R1的阻值为多少Ω；
（3）超超老师家的电能表上标有“3600revs/（kW·h）”的字样，他将家中的其它用电器都与电源断开，仅让该养生壶在高温档下工作，观察125s内电能表的转盘转了88revs，则当时的实际电压为多少V？
答案：（1）养生壶处于低温档工作时，电路中的电流大小为1.25A；
（2）R1的阻值为88Ω；
（3）当时的实际电压为176V。
4.小洲学了电磁继电器的知识以后，突发奇想：自己能不能制作一个像麦当劳那里的干手器呢？他开始设计了一个电路，如图甲所示，R0为光敏电阻，M为用电动机做成的简易吹风机。
试用以后，小洲觉得干手的速度还有点慢，他想如果在不影响电动机正常工作的情况下加一个“220V1000W”的电热丝R2，那效果也许会更好，请回答以下问题：
（1）所加电热丝R2的电阻大小是。
（2）在图乙中画出接入电热丝R2后工作电路部分的电路图（电热丝可用—口一表示）。
（3）小洲发现用电热丝加热，风温上升快但恒定性差，容易风温高，对手有灼伤。
查阅资料发现有一种PTC 加热的干手器，温度恒定性较好。
PTC是一种半导体陶瓷材料，PTC有一个人为设定的温度叫“居里点温度”，当它的温度低于“居里点温度”时，其电阻值会随温度升高而变小；当它的温度高于“居里点温度”时，其电阻值随它的温度升高而变大。
Rr是PTC电阻，它的电阻值与温度的关系如图丙所示。
由图丙知该PTC 材料的“居里点温度”是℃。
（4）若用PTC电阻RT代替电热丝R2，当RT的温度为130℃时，电路中RT的实际功率为多少？（计算结果保留整数）
答案：（1）48.4Ω；（2）如上图所示；（3）100；（4）当RT的温度为130℃时，电路中RT的实际功率为1076W。
5.韩国设计师打造了一款非传统意义上的雨伞（如图甲）。
这款另类雨伞没有伞盖，空气从下面的进气口进入，经高速直流电动机驱动风扇后从上面的喷气囗喷出，形成一道气幕。
这道气幕能够起到伞盖的作用，在使用者与雨水之间形成一道稳固的屏障，用来阻挡雨水。
此外，使用者还可以控制伞柄的长度以及空气盖的大小。
为了稳定电动机转速，电动机连接了一个PTC陶瓷元件（如图乙）。
PTC有一个根据需要设定的温度叫做“居里点温度”，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大。
（1）这种气幕伞使用的PTC元件，其电阻随温度变化的图象如图丙，由图可知，该PTC材料的居里点温度为℃。
（2）你认为这种气幕伞的设计或在使用过程中有何不足（写出一点即可）
（3）这种气幕伞上使用的超能电池电压12伏，当PTC元件的电阻是0.1欧时，测得直流电动机两端电压11.5伏，求此时电动机消耗的功率多少瓦？
答案：（1）35；
（2）不符合低碳经济潮流、电池耗尽后不能使用；
（3）此时电动机消耗的功率为57.5W。
6.如图为一款利用高温水蒸气熨烫衣服的挂烫机，它的正常工作电压为220V，水箱最多装水0.3kg，加热功率有大小两个档位。
设计师最初设计的内部电路有甲、乙两种接法，其中电热丝R1=56Ω、R2=44Ω。
（1）使用挂烫机时，要插入三孔插座，是为了将金属外壳与相连。
（2）高温水蒸气熨烫衣服时，水蒸气遇到衣服迅速（填物态变化名称）成小水珠，放出热量将衣服熨平，所以使用时要避免烫伤。
（3）已知熔断器里的保险丝允许通过的最大电流为8.2A，请通过计算说明设计师应该选择哪个电路。
（4）按照所选的电路分别计算这款挂烫机两个档位的额定功率。
答案：（1）地线；
（2）液化；
（3）通过计算可知设计师应该选择甲电路；
（4）该挂烫机的两个档位的额定功率分别是1100W和484W。
7.某型号的电饭锅有两档，其原理如图所示，电阻R1=44Ω.当开关S闭合时，电饭锅处于高温档，当开关S 断开时，电饭锅处于保温档，保温时电饭锅的功率为高温档功率的0.04倍。
求：
（1）高温档的功率；
（2）保温时电路中的电流；
（3）电阻R2的阻值。
答案：（1）高温档的功率为1100W；（2）保温时电路中的电流为0.2A；
（3）电阻Rz的阻值为1056Ω。
8.如图所示是调温型电熨斗的简化电路图，它的工作电压为220V.R1和R2均为电熨斗底板中的加热元件，R2的阻值为61.6Ω，只闭合S1时为低温档，电功率为440W.同时闭合S1和S2时为高温档，试求：
（1）低温档工作时，电路中的电流是多少？
（2）电阻R1的阻值是多少？
（3）高温档的电功率是多少？
答案：（1）低温档工作时，电路中的电流是2A；
（2）电阻R1的阻值是48.4Ω；（3）高温档的电功率是1000W。
9.某电熨斗的电路如图所示，额定电压为220V，最大功率为1100W，发热部分由调温电阻R和定值电阻Ro 组成。
调温电阻的最大阻值为176Ω，温度对电阻的影响忽略不计，则：
（1）该电熨斗以最大功率工作10min消耗多少电能？
（2）定值电阻Ro的阻值是多少？
（3）该电熨斗在额定电压下工作时的最小功率是多少？此时通过电熨斗的电流是多少？
答：（1）该电熨斗以最大功率工作10min消耗6.6×105J的电能；
（2）定值电阻Ro的阻值是44Ω；
（3）该电熨斗在额定电压下工作时的最小功率是220W，此时通过电熨斗的电流是1A。
10.小明家电热吹风机的铭牌如表格所示，其工作原理如图甲所示，由于使用了多年，吹风机中的电热丝明显氧化，导致其电阻发生了变化，电动机性能仍保持不变。
为了准确测量氧化电热丝的实际电阻值，小明在家中把该吹风机单独接入家庭电路，并使其吹热风，发现电能表的转盘6min内转过132圈，电能表的规格如图乙所示，求：
（1）6min内电吹风机消耗了多少电能？
（2）氧化电热丝的实际电阻值是多少？
（3）小明准备了一段新的电热丝，想通过与氧化电热丝连接，来恢复电热吹风机的铭牌功率，请你通过计算说明两者的连接方式。
答案：（1）这段时间内电吹风消耗了0.044kW·h电能；
（2）氧化电热丝正常工作时的实际电阻值是121Ω；
（3）为恢复电热吹风机的铭牌功率，应与氧化电热丝并联一段新电热丝。
人教版九年级物理第十八单元《电功率》综合检测题(含答案)
人教版九年级物理第十八单元《电功率》综合检测题（含答案）[测试范围:第十八章时间:40分钟分值:100分]一、选择题(每题3分,共33分)1.如图所示为几种常见的用电器,其中额定功率最接近800 W的用电器是 ()2.如图所示电路中,闭合开关,发现甲灯不发光,乙灯发光。
经检查,电路连接正确,两只灯泡都完好无损。
则甲灯不发光的原因最有可能是()A.甲灯的实际功率较大B.甲灯两端的电压远小于乙灯两端的电压C.通过甲灯的电流远大于通过乙灯的电流D.甲灯的实际功率太小3.在相同时间内,电流通过电阻丝甲产生的热量比通过电阻丝乙产生的热量多,则下列说法中正确的是()A.甲的电阻一定大于乙的电阻B.甲两端的电压一定大于乙两端的电压C.甲中的电流一定大于乙中的电流D.甲的实际功率一定大于乙的实际功率4.如图所示,阻值为R的电阻丝,用四种方法分别接在电压为U或2U的电源上,闭合开关后,在相同时间内虚线框里的电阻丝产生的总热量最多的是()5.如图所示,闭合开关,将滑动变阻器的滑片P向上滑动时,下列说法中正确的是()A.灯泡变暗,电压表示数变大B.灯泡变亮,电压表示数不变C.电路消耗的总功率变小,电压表示数不变D.电路消耗的总功率变大,电压表示数变大6.如图所示,电源电压保持不变,闭合开关S,当滑片P向右移动时,下列说法中错误的是()A.电压表的示数变大B.电流表的示数变小C.灯L的亮度不变D.电路的总功率变小7.把标有“12 V12 W”的灯L1和“12 V 6 W”的灯L2串联起来接在电源电压为12 V的电路中,下列说法中正确的是()A.两灯均不能正常发光,但灯L1较亮B.两灯均不能正常发光,但灯L2较亮C.两灯均能正常发光D.把电源电压提高到24 V,两灯都能正常发光8.如图所示是电阻甲和乙的I-U图象,下列说法中正确的是 ()A.电阻甲和乙都是阻值不变的电阻B.当乙两端电压为2 V时,R乙=5 ΩC.甲、乙串联在电路中,当电路中电流为0.2 A时,电源电压为2 VD.甲、乙并联在电路中,当电源电压为2 V时,电路总功率为1.2 W9.为检查驾驶员是否饮酒而设计的电路如图甲所示,R为酒精气体传感器,其阻值随酒精气体浓度的变化曲线如图乙所示,R0为定值电阻,电源电压不变。
人教版九年级上学期第十八章电功率电热综合计算专项练习题(1)
电功率电热综合计算专项练习1.(1)铭牌中“50Hz”的含义是。
(2)小明和小华想测量电热水壶的实际功率。
当只有电热水壶工作时，小明发现在3min内脉冲式电能表的指示灯闪了90次(脉冲式电能表表盘上标有“2000imp/kW·h”字样，表示指示灯每闪2000次，电路中耗电1 kW·h)，电热水壶的实际功率是多少?(3)在进行上述测试时，小华在热水壶中装了2L温度为20℃的水，测得在3min内壶中的水温升高到了35℃。
试求这次测试时电热水壶的效率。
[c水＝4.2×l03J/(kg·℃)]答案：（1）电热水壶在频率为50HZ的交流电中使用（2）电热水壶的实际功率是900W（3）电热水壶的效率为77.8%.2.图甲是一种常见的用电器——电吹风，它既可以吹热风，又可以吹冷风。
(1)图乙是电吹风的电路示意图，图中开关所在的位置(阴影部分)表示触点D与触点1、2同时接通。
请你分别在方框a、b中填入合适的元件名称“电热丝”或“电动机”。
(2)电吹风的部分参数如下表所示，当电吹风正常吹热风时，通过电热丝的电流及其1min内产生的热量分别为多少?答案：（1）a：电动机；b：电热丝（2）1min电热丝产生的热量为5.28×104J.3某小学的学生发明的电热课椅获得了国家专利。
有一种电热课椅主要由坐垫和脚踏组成，它的电路示意图如下。
坐垫内的电热丝R1、R2的阻值分别为260Ω、150Ω，脚踏内的电热丝R3的阻值为400Ω.闭合开关S1，调节开关S2，可以使脚踏分别处于“低温档”、“中温档”、“高温档”（不考虑温度的变化对电阻的影响）（1）该电热课椅消耗的最大功率是多少瓦？（2）当脚踏处于中温档时，电热课椅在10秒内产生的热量是多少焦？答案：（1）该电热课椅消耗的最大功率是121W；（2）当脚踏处于中温档时，电热课椅在10秒内产生的热量是880J.4.甲图是一种即开即可以用的电热水龙头，乙图是它的电路原理图。
人教版初三物理9年级全一册 第18章(电功率)专题训练 多挡位电热器综合计算(含答案)
第十八章专题训练多挡位电热器综合计算1．如图甲所示是一款加热型榨汁机，图乙是它的内部电路结构示意图，其中R1、R2均为发热电阻丝，接通电动机可以进行榨汁；关闭电动机接通电阻丝可以进行加热或者保温：榨汁机的部分参数如表所示，求:（1）仅榨汁时，正常工作10s电路消耗的电能?（2）若R2=400Ω，则加热功率为多少?（3）傍晚用电高峰时，小红关闭家里所有用电器，只让榨汁机以加热档工作，发现在5min 内电能表的转盘转了50转，电能表的铭牌如图丙所示，则用电高峰时家庭电路的实际电压为多少?（不考虑电阻值随温度的变化）榨汁机部分参数表额定电压220V加热功率？保温功率121W榨汁功率88W容量400ml2．如图甲为某型号电热水壶，它具有加热、保温、电动出水及干烧断电功能。
其简化电路如图乙所示。
S1是壶底温控开关，通常闭合，当壶底发热盘的温度达到120℃自动断开。
S2是壶壁温控开关，按下时对水加热，水烧开后自动断开，电热水瓶处于保温状态。
S3是电动出水开关，按下时闭合，电磁泵（类似于电动机）将水抽出。
已知电热水壶保温功率为50 W，加热功率为1150W。
（1）电热水壶处于保温状态且不抽水时，接入电路的电阻是多少Ω？（2）电热水壶处于加热状态时，通过 R 1的电流是多少A ？（3）闭合 S 3，电磁泵正常工作时两端电压为20V ，已知 R 3阻值为 200Ω，放满一杯水约需10s ，则电磁泵正常工作10s 消耗的电能约为多少J ？3．图甲所示为某电暖器的简化原理图，其中R 1、R 2是两个相同的电热丝，单个电热丝的电流与电压的关系图像如图乙所示。
已知电源电压为220V ，每个电热丝的额定电压均为220V ，现要在某卧室使用该电暖器，卧室的容积为50m 3，空气的比热容为1.0×103J/（kg·），空气密度为=1.2kg/m 3，假设卧室封闭，请根据图像及以上信息解答下列问题。
（1）每个电热丝正常工作时的电阻及额定功率是多少?（2）只闭合S 2时，流过电热丝的电流为多少?此时电暖器消耗的总功率为多少?（3）只闭合S 1和S 3，让电暖器工作15min ，卧室内的温度升高了10，电暖器的加热效率是多少?℃℃4．如图甲所示是某家用多功能电炖锅，深受消费者认可和青睐。
人教版 九年级物理 第18章 电功率 综合训练(含答案)-试卷
人教版九年级物理第18章电功率综合训练（含答案）一、选择题1. 下列用电器工作时，能量转化的主要形式与电饭锅相同的是()A. 电烤箱B. 空调C. 电风扇D. 洗衣机2. 小萌在更换灯泡时发现灯泡上标有“220 V40 W”的字样．下列说法中正确的是()A. 该灯泡只能在220 V电压下工作B. 该灯泡的实际功率是40 W不变C. 该灯泡每秒消耗的电能是40 WD. 该灯泡正常发光时的功率是40 W3. 把标有“220 V40 W”的灯泡L1和“220 V60 W”的灯泡L2串联接入220 V电路两端，下列说法正确的是()A. 两灯泡的额定电压都变小了B. 两灯泡的额定电功率都变小了C. 灯泡L1两端的实际电压比L2两端的实际电压大D. 通过灯泡L1的实际电流比L2的实际电流大4. 图甲中的A、B分别为小灯泡和定值电阻的I－U图像，小灯泡和电阻的连接情况如图乙所示，电源电压8 V，下列说法正确的是()A. 小灯泡电阻随温度的增大而减小B. 灯泡的实际电功率为0.6 WC. 电阻的阻值为0.05 ΩD. 电阻的电功率为0.8 W5. 图是检测酒精浓度的测试仪的原理图，图中电源电压恒为8 V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。
当酒精浓度为0时，R2=60 Ω，此时电压表示数为2 V。
以下说法错误的是()A.若酒精气体浓度变大，电压表和电流表示数都变大B.定值电阻R1的阻值为20 ΩC.酒精浓度为0时，电路消耗的总功率为0.6 WD.若电流表示数达到0.2 A时，表示酒驾，此时R2消耗的电功率为0.8 W6. 小明家上次查看电能表示数为，本次查看时电能表示数如图所示，则下列说法正确的是()A.他家在这段时间内消耗的电能为903 kW·hB.电能表是测量电功率的仪表C.若只让一个标有“220 V1000 W”的电热水器正常工作10 min，则电能表的转盘转了600转D.这个电能表的额定功率为2200 W7. 如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是()A. 灯泡L变亮B. 电压表示数变大C. 电流表示数变小D. 电路消耗的总功率变大8. 如图所示，电源电压6 V保持不变，定值电阻R1标有“10 Ω0.5 A”字样，滑动变阻器R2标有“20 Ω 1 A”字样，电流表量程为0~0.6 A，电压表量程为0~3 V。

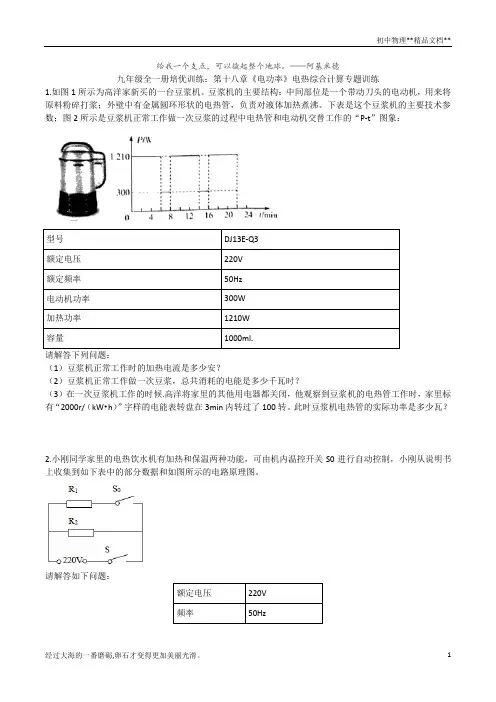

2020人教版九年级全一册培优训练：第十八章《电功率》电热综合计算专题训练
给我一个支点，可以撬起整个地球。
——阿基米德九年级全一册培优训练：第十八章《电功率》电热综合计算专题训练1.如图1所示为高洋家新买的一台豆浆机。
豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料粉碎打浆；外壁中有金属圆环形状的电热管，负责对液体加热煮沸。
下表是这个豆浆机的主要技术参数；图2所示是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作的“P-t”图象：（1）豆浆机正常工作时的加热电流是多少安？（2）豆浆机正常工作做一次豆浆，总共消耗的电能是多少千瓦时？（3）在一次豆浆机工作的时候.高洋将家里的其他用电器都关闭，他观察到豆浆机的电热管工作时，家里标有“2000r/（kW•h）”字样的电能表转盘在3min内转过了100转。
此时豆浆机电热管的实际功率是多少瓦？2.小刚同学家里的电热饮水机有加热和保温两种功能，可由机内温控开关S0进行自动控制，小刚从说明书上收集到如下表中的部分数据和如图所示的电路原理图。
请解答如下问题：（1）这个电热饮水机正常工作时，在加热状态下的总电流大约是多大？（2）电热饮水机正常工作时，在加热状态下工作5分钟消耗的电能多大？（3）电阻R2的阻值为多少？（4）在傍晚用电高峰期，供电电压可能会下降，当实际电压只有198V时，这个电热饮水机加热的实际功率是多大？3.多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。
图乙是小刚买的某品牌养生壶简化电路图。
（1）开关S1、S2处于什么状态，养生壶为高温挡，说明判断依据；（2）求R1的阻值；（3）在标准大气压下，使用高温挡将初温是20℃的一壶水烧开，用时5min，该养生壶共消耗了多少电能。
（4）小刚发现电热水壶的电源线都比较短，上网查询后发现，按照国家规定的标准，电热水壶使用的电源线不能过长，横截面积不能过小，请利用所学的物理知识进行解释。
4.小明家电热水器铭牌上的主要参数如下表所示。
由于使用了多年，该热水器中的电热丝明显氧化导致其电阻发生了变化，为准确测量氧化电阻丝的实际电阻值，小明在家中把该热水器单独接入220V的家庭电路中工作15min，发现电能表示数变化了0.484kW•h，水温示数变化了5℃（c水=4.2×103J/（kg•℃）。
2022学年人教版九年级物理上学期期末复习第十八章《电功率》综合练习卷附答案解析
2022学年九年级物理上学期期末复习第十八章《电功率》综合练习卷一、单选题1．关于电功，下列说法中正确的是（）A．电功是表示电流做功快慢的物理量B．电流越大，电流做的功就越多C．电功是表示电流做功多少的物理量D．电流做功越多，消耗的电能不一定越多2．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示；把它们串联在电路中，如图（乙）所示。
闭合开关S，这时电路中的电流为0.2A，则电源电压和元件A在10s电流做的功分别是（）A．2V，2J B．3V，2J C．3V，6J D．2V，4J 3．有甲、乙两盏电灯，甲灯上标有“36V60W”，乙灯上标有“220V60W”，当它们分别在其额定电压下工作发光时，其亮度是（）A．乙灯比甲灯更亮B．甲灯比乙灯更亮C．两盏灯一样亮D．无法判定哪盏灯更亮4．小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1h内，消耗的电能为1.2kW•h，那么用这个电器是（）A．液晶电视机B．台式计算机C．家用空调D．电冰箱5．标有“6V 3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示。
若把这种规格的两只灯泡串联在6V的电源两端，则每只灯泡的实际电阻和实际功率分别为（）A．10Ω，0.9W B．6Ω0.9W C．6Ω 1.5W D．10Ω 1.8W 6．下列关于电功和电功率的说法中正确的是（）A．电流做功的过程，实际是把其他形式的能转化为电能的过程B．电流通过导体时所做功的多少取决于导体两端的电压、通过导体的电流和导体的电阻C．电流做功的快慢取决于用电器两端的电压和通过导体的电流D．电功率越大的用电器，电流做功越多7．如图所示电路，电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动的过程中（不考虑灯丝的电阻受温度的影响），下列说法正确的是（）A．电压表示数逐渐变大B．电流表示数逐渐变小C．小灯泡的亮度逐渐变暗D．滑动变阻器两端的电压逐渐变大8．如图所示是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度，假定电源电压、灯泡电阻不变，则灯泡两端电压U随R变化的图象是（）A．B．C．D．9．如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片向左移动，在此过程中，下列表述正确的是（）①电流表示数变小②灯泡L亮度不变③电压表示数不变④变阻器连入电路的电阻变小A．①②③④B．只有①②C．只有③④D．只有①②③10．图中“+”、“﹣”分别表示电表的正负接线柱，可以测量R消耗的电功率的电路图是（）A．B．C．D．11．如图甲，闭合开关S，调节滑动变阻器的滑片从最右端滑至最左端时，小灯泡恰好正常发光，电流表示数与两电压表示数的关系图象如图乙。
人教版九年级上学期第十八章电功率电热计算专项练习题
电功率电热计算专项练习1.特高压技术可以减小输电过程中电能的损失。
某发电站输送的电功率为 1.1×105kW，输电电压为1100kV，经变压器降至220V供家庭用户使用。
小明家中有一个标有“220V2200W”的即热式水龙头，其电阻为Ro，他发现冬天使用时水温较低，春秋两季水温较高，于是他增加两个相同的发热电阻R和两个指示灯（指示灯电阻不计）改装了电路，如图，开关S，可以同时与a、b相连，或只与c相连，使其有高温和低温两档。
求：（1）通过特高压输电线的电流；（2）改装前，若水龙头的热效率为90%，正常加热1分钟提供的热量；（3）改装后，水龙头正常工作时高温档与低温档电功率之比为4：1，请计算出高温档时的电功率。
2.豆浆机主要由电动机和电热管组成。
下表为某型号豆浆机的主要技术参数。
如图是用豆浆机在额定电压下做一次豆浆的过程中电热管和电动机的P-t图象。
（1）豆浆机中电热管和电动机是（选填“串联”或“并联”）关系，电动机将电能转化为能。
（2）豆浆机正常工作时，通过电热管的电流是多少？（结果保留两位小数）（3）豆浆机正常工作，做一次豆浆消耗的电能是多少？（4）豆浆机正常工作时，若在第一个加热阶段消耗的电能有87.5%被豆浆吸收，则能使额定容量的豆浆温度升高多少？[豆浆的比热容取4.2×103J/（kg·C），密度与水相同，ρ水=1.0×103kg/m3.]解：（1）由图可知，电流分别流经电动机和电热管，所以电动机和电热管的连接方式是并联；电热管工作时将电能转化为内能；（2）由表知，电热管的额定功率为1000W，由根据P=UI，豆浆机正常加热时通过电热管的电流：（3）由上图可知，加热的功率为1000W，对应的加热时间：tR=4min×2+2min=10min=600s；电动机工作时间：tM=2min+4min=360s，由P=W/t可得，加热消耗的电能：WR=PRtR=1000W×600s=6×105J，电动机工作消耗的电能：WM=PMtM=120WX360s=4.32×104J，豆浆机正常工作做一次豆浆总共消耗的电能：W=WR+ WM=6×105J+4.32×104J=6.432×105J；（4）由表知，额定容量的豆浆为1L，由密度公式可得，其质量为：m=ρV= 1.0×103kg/m3×1×10-3m3=1kg；豆浆机正常工作时，在第一个加热阶段消耗的电能为：W=PRt=1000W×4×60s=2.4×105J，根据效率公式可得能使额定容量的豆浆升高的温度：3.如图甲是一款新型智能电暖器，内装有导热油。
人教版九年级物理全一册第十八章电功率专题训练多挡位电热器综合计算
第十八章专题训练多挡位电热器综合计算1．图（a）（b）所示是家用电热煮茶壶的铭牌及电路原理图。
通过开关S 的闭合或断开实现“加热”和“保温”两种状态的转换，电阻R1和R2为保护电阻或加热电阻。
①该电热煮茶壶在“加热”状态下正常工作，将1kg的水温度从20℃升高到40℃，求水吸收的热量Q吸。
[c水=4.2×103J/（kg·℃）］②由铭牌可知，电热煮茶壶“加热”状态下正常工作时的额定功率为880 W，求“加热”状态时电路中的电流I。
③小汇和小佳讨论保护电阻是电阻R1还是电阻R2时，有了两种不同的观点，小汇认为保护电阻为电阻R1，小佳认为保护电阻为电阻R2，请指出哪位同学观点是正确的并求出保护电阻的阻值。
2．如图是两挡电炖锅及其简化电路图，铭牌上标有“220V 1000W”字样，一次性可装入2kg的食材，若食材的比热容为4×103J/(kg•℃)。
打开电炖锅，10min可将2kg食材从40℃加热到100℃。
那么计算：（1）2kg食材从40℃加热到100℃，吸收多少热量？（2）电炖锅加热食材的效率为多少？（3）若R2的电阻为60.5Ω，则电炖锅的低挡功率有多大？3．如表所示为某电烤箱的铭牌，图中虚线内是电烤箱内部的简化电路图，R1和R2均为电热丝，电烤箱开关接1时是低温挡，接2时是高温挡。
求：××牌电烤箱额定电压220V高温挡1100W额定功率低温挡440W（1（2）在低温挡正常工作10min，电路消耗的电能多少J?（3）若仅将低温挡功率减小到220W，请计算说明此时电路中电热丝R1和R2的阻值。
4．如图所示为某款电热水龙头电路图，a、b、c、d为四个固定触点，绕O点转动的扇形金属触片P可同时接触两个触点。
触片P置于不同位置时，有冷水、温水和热水三种状态，正常工作时出温水的电功率为1100W，出热水的电功率为2200W。
（1）求出温水时电路中的电流；（2）求出热水时2分钟内消耗的电能；（3）若水龙头只能出冷水和温水，电路可能存在的故障。
人教版九年级上学期第十八章电功率电热综合计算专题练习题
电功率电热综合计算专题练习1．图甲是小明家安装的即热式热水器，其具有高、低温两档加热功能，低温档功率为5500W，内部等效电路如图乙所示，R1和R2是两个电热丝。
某次小明用高温档淋浴时，水的初温是20C，淋浴头的出水温度为40℃，淋浴20min共用水100L。
假设热水器电热丝正常工作且产生的热量全部被水吸收【c水＝4．2×103J （kg℃）】，求：（1）电热丝R1的阻值（2）该热水器高温档功率答案：（1）8.8Ω（2）7000W2.某型号热水杯的原理图如图所示，它有加热和保温两档，通过单刀双掷开关S进行调节，Ro、R为电热丝。
当开关S接加热档时，电路的功率为1100W，当开关S接保温档时，电路的总功率为44W，Ro、R阻值恒定不变。
（1）在加热档正常工作时，电路中的电流是多少（2）电热丝R0、R的阻值多大？（3）已知热水壶的加热效率为80%，在一标准大气压下把一满壶水从20℃烧开需要多长时间？（小数点后保留1位小数，C水=4.2×103J/（kg C））答案：（1）在加热档正常工作时，电路中的电流是5A（2）电热丝Ro为44Ω，R的阻值为1056Ω（3）在一标准大气压下把一满壶水从20℃烧开需要763.6s3．某电器厂设计了一种具有高、中、低温三挡的家用电火锅，该火锅产品铭牌和电路图如下所示：(1)当开关S1断开，S2接a时，该电火锅选用低温档工作(选填“高温”、“中温”或“低温)(2)当电火锅使用中温档正常工作时，电路中电流是多大?接入电路的电热丝的阻值是多少?(3)用电火锅高温档在额定电压下烧水7分钟，电流做了多少功?若电热丝产生的热量全部被水吸收，在1个标准大气压下，能使1kg初温为20℃的水升高多少℃(c水=4.2×103J/(kg℃)?答案：（2）当电火锅使用中温档正常工作时，电路中电流是2A；接入电路的电热丝的阻值是110Ω。
（3）用电火锅高温档在额定电压下烧水7分钟，电流做了3.696×105]的功；若电热丝产生的热量全部被水吸收，在1个标准大气压下，能使1kg初温为20℃的水升高80℃。
人教版九年级物理第十八章电功率计算题专项练习Ⅰ(解析卷)
人教版九年级物理第十八章电功率计算题专项练习Ⅰ参考答案与试题解析一、计算题。
1．如图是苏泊尔电饭锅的原理图，它有加热和保温两挡，通过S的通断进行调节，R0，R 都是电阻，当是加热挡时电路的电功率为1000W，当是保温挡时电路总功率为22W。
求：（1）要使电饭锅处于低温挡时，开关S应处于断开状态？（2）电阻丝R0的阻值是多大？（3）当电饭煲处于保温挡时，电路中的电流多大？保温5min电阻丝R0产生的热量是多少？【分析】（1）根据P＝结合电路图分析开关断开和闭合时电饭锅的工作状态；（2）由电饭锅的加热挡功率，根据P＝计算R0的电阻；（3）由电饭锅的保温挡功率，根据P＝UI计算此时电路中电流，由焦耳定律计算保温5min电阻丝R0产生的热量。
【解答】解：（1）由图知，S闭合时，只有电阻R0接入电路中；S断开时，两电阻串联，由串联电路的电阻特点知，S断开时，电路的总电阻较大，电源电压一定，由P＝可知，此时电饭锅的电功率较小，为保温状态，则S闭合时为加热状态；（2）由题知，加热挡时电路的电功率为1000W，此时只有R0接入电路中，由P＝可得：R0＝＝＝48.4Ω；（3）由题知，保温挡时电路总功率为22W，由P＝UI可得，此时电路中电流：I＝＝＝0.1A，此时两电阻串联，所以I0＝I＝0.1A，所以保温5min电阻丝R0产生的热量：Q0＝I02R0t＝（0.1A）2×48.4Ω×5×60s＝145.2J。
答：（1）断开；（2）电阻丝R0的阻值为484Ω；（3）当电饭煲处于保温挡时，电路中的电流为0.1A，保温5min电阻丝R0产生的热量是145.2J。
【点评】本题考查了串联电路特点、电功率以及焦耳定律公式的应用，灵活应用公式、正确判断电饭锅的工作状态是解题的关键。
2．小华家额定功率为2000W的电热淋浴器，装满30kg水后连续正常加热35min。
水的温度由20℃升高到50℃．已知c水＝4.2×103J/（kg•℃），求：（1）加热过程中水吸收的热量；（2）此过程电热淋浴器的热效率。
