器件模拟
研究高k电介质的肖特基势的影响通道MOSFET的源
与CMOS晶体管缩放深入到纳米时代，许多新的器件结构有被提出来缩放延伸超出常规
硅CMOS [1]。
这些器件结构主要集中在改进的短沟道效应，例如漏感应势垒降低（DIBL ），饱和速度和热载流子效应。
非对称肖特基隧道来源的SOI - MOSFET的是这样的装置，该装置具有良好的短沟道效应和更好的可扩展性比传统的MOSFET 。
非对称肖特基隧道来源的SOI - MOSFET的它们的源极/漏极区用金属取代，典型地硅化物如铂硅化物为P型STSFETs 和铒或钴硅化物为N型STSFETs相对于高掺杂的硅区在传统的MOSFET 。
该用硅化物源极/漏极区域的主要优点是低寄生效应，优越的缩放性能，易于加工和低的热预算[2]，[3]。
硅化物通常实现在温度低于7000 Ç这使得它们兼容与高k电介质和金属栅极堆栈整合在常规亚65纳米CMOS制程流程中[ 4 ] ，[5]。
因为硅化物已被用于在源/漏区，肖特基势垒被形成在源/漏结。
应有向两端的电阻源和信道的存在该装置的主要缺点[3] ，[6] 。
也可能横跨在漏极侧上的肖特基势垒下降降低了该器件在低漏极电压性能[3]，[6]，[7]。
为了克服这种有小的这些缺陷，金属硅化物肖特基势垒高度（SBH ），如铒硅化物，铂硅化物，钴硅化物等。
已经提出了通过不同的研究小组[ 8 ] 。
SBMOSFETs的漏电流被发现是非常大的比传统的CMOS器件[7]，[8]。
超薄机身（UTB ）和扩展的源/漏极（ESD）是两个重要的方法，提高了肖特基势垒的性能设备。
在副100nm的制度，短沟道效应（常设专家委员会）是首要考虑的，这降低性能显著，使得缩放装置的设计相当挑战性的[5]。
相对较高的S / D肖特基势垒强烈影响器件的阈值电压。
该驱动器电流（ION ）是由隧穿势垒为主导的非负SBHS ，也是当前是不敏感的金属工功能[6]。
电子和空穴可能有助于断态电流（IOFF ）。
从漏极端子隧道限制最小索取IOFF 。
锗通道与金属的S / D和给定IOFF器件具有离子小于类似的硅器件。
低非负肖特基势垒高度（SBHS ），金属的S / D设备可以超越掺杂S / D设备，如果由于串联器件的性能退化电阻和寄生电容是考虑到[9]。
肖特基接触的行为可以有害或有益的半导体器件。
该不利的方面是，它降低了的SB- FET的电流[9]。
该装置的总电流由两个componentsthermionic电流和隧穿电流。
隧道仅发生在20nm左右的硅化物/硅界面[10] 。
开电流是由肖特基势垒高度的限制，所以硅化物具有较低的肖特基势垒高度都需要更好的驱动电流在SB- FET的[ 11 ] 。
的电子和空穴表现出不同的隧穿特性。
隧道孔的概率比电子的高。
该奈米SB- FET的驱动能力可以提高使用更短的间隔长度，以增加边缘的效果在肖特基势垒[ 12 ]领域。
本文中的设备性能和设备的设计是通过使用调查的TCAD SYNOPSYS工具。
的设计和结构提出设备在随着第二节介绍该装置的工作原理。
仿真结果和分析列于第三节。
第四节和第五节描述的设备和结论的分析分别工作。
二。
装置的设计
不对称肖特基隧道来源结构使用高k电介质的SOI - MOSFET的如图1所示。
硅化物作为栅材料和二氧化铪（二氧化铪）用作栅极氧化物。
本装置采用门控制肖特基隧道为目前的喷油器在源和一个重掺杂的口袋在排水端的消除了SB- MOSFET的双极性质和提高了设备在低漏极电压的性能通过提供一欧姆连接[13]。
实验结果示出了该设备的可扩展性得到改善较到STSFET使用二氧化硅栅极材料。
使用的优点氧化铪作为栅极氧化物是载流子的迁移率将得到改善，因此驱动电流。
上的口袋漏极侧形成信道之间的低电阻接触并根据小漏偏漏，消除了潜在的在漏极侧下降，由于肖特基的存在障碍[ 13 ] 。
隧道电流是肖特基势垒的函数高度（SBH ）硅化物和硅交界处之间源，并且其栅极电介质和栅极的厚度电压。
在较低的栅极电压时，电流注入是有限通过隧穿电阻和更高的栅电压时，电流通过隧道和信道的组合不限电阻。
硅化工艺用于制造该装置而这个过程需要的技术优化。
的确扩散金属已被引入到抑制排尿中发生的硅膜时，硅扩散到硅化物。
克服这些技术难题的方法之一可能是设计的MOS晶体管与金属源和无论是排水基于肖特基势垒或修改肖特基源极和漏极由金属制成的。
在这个问题的关键选择是找金属的N和PMOS与调整工作功能设计无论是足够的肖特基势垒或低比电阻的欧姆接触。
高- k的性质介电材料列于Table.1 。
高- k栅介质与金属栅极电极一起有被公认为是一种有效的技术选项，以提高
本集成电路技术的性能。
该25nm的STSFET的设计参数中给出Table.2 。
通过使用电介质具有更高的k值，门的一个较大的值电容可以用较厚的膜来实现。
同
使用引用到相同的电容值，实现二氧化硅，高k电介质膜的有效厚度
是减少了KOX / Khigh - k（其中KOX和Khigh - 一个因素介电常数氧化硅和高k介电材料制成的，分别）。
即等效氧化层厚度的设想
三。
仿真结果
该STSFET的操作原理是这样的：栅极电压控制之间的肖特基势垒隧道来源硅化物和沟道硅。
门控肖特基隧穿电流注入机制有助于改善的内在驱动能力。
适当选择栅氧化层厚度是非常重要的设备设计[14]。
在门的使用硅化物有助于合并使用高k介电材料，提高了性能的设备。
大量的模拟已经进行到找到最优的器件参数，以优化使用TCAD DESSIS工具设备的性能。
N- STSFET的ID -VG特性如图2所示和P- STSFET的ID -VG特性如图3所示。
在漏极电流在低栅压的增加表明口袋在排水不为高度掺杂的要求。
这电流是由后面喷射载流子从
排水的通道由于拨回肖特基结场在排水结束。
高k材料的引入不能解决的氧化层厚度的物理约束为进一步裁员的时候，它也有助于抑制大型门漏电流在使用隧道栅极氧化MOS器件。
实验结果表明，在栅极漏电流所提出的器件是5 ％至10％相比小STSFETs使用二氧化硅栅氧化层。
NSTSFET的ID -VD特性示于图4和PSTSFET的ID -VD特征如图5所示。
该装置的techplot视图是图6所示。
四。
STSFET分析
采用SOI衬底为N＆P的优势STSFET是低堆积掺杂不降解的短由于在源的肖特基势垒通道效应。
该选择硅化物的也是设计的重要STSFETs
A势垒高度影响
其中影响最重要的参数设备的性能是金属/硅的势垒高度结源侧。
可以看出，随着高势垒高度在硅化物/硅交界处，亚阈值当前仅由隧道的限制。
热发射电流的势垒高度的指数函数和独立的栅极电压。
对于大的势垒高度时，相比，热发射电流是可以忽略不计隧穿电流。
作为势垒高度增加，成为当前减小时，由于在高的隧穿电阻来源肖特基结。
B.亚阈值摆幅
亚阈值摆幅是独立的屏障高度。
在低势垒高度的隧穿电阻也非常小，热电子发射电流开始占主导地位。
亚阈值摆幅可以计算的式[12]
D.关断电流
关断电流极和漏极之间的关系电压如图9所示。
断电流的增加而增加在漏极电压由于载流子的热电子发射。
该热离子电流是主要因素的关电流。
相比于其他的肖特基关断电流是低
隧道设备。
的开/关电流比是在该范围105 to106 。
在漏极侧上的高掺杂的口袋有助于降低关断电流通过防止背面喷射孔的从漏极进入通道。
该装置被发现是具有良好的开/关105以上的流动比率.
五，结论
不对称的肖特基源隧道SOI MOSFET的采用门控肖特基概念垒的隧道，用于控制通道的电流。
它有设计和使用Synopsys的TCAD模拟工具DESSIS设备模拟器。
通道电流主要是由阻挡影响高度。
在较低的势垒高度的驱动电流应大。
在这项工作中的硅化钛是用在源和漏区。
硅化钛材料具有大的势垒高度，这限制了驱动电流。
驱动电流可以增加通过使用硅化物与smallerbarrier高度如铒硅化物在源区和漏区。
该结果表明，亚阈值摆幅有在栅氧化层厚度呈线性关系。
该设备具有显示出良好的抗短沟道效应，如漏感应势垒降低。
该设备是一个很好的候选模拟以及对纳米计的混合信号应用规模技术。
半导体器件模拟及数值分析（ＰＤＦ）
主要内容2.12.22.32.1 器件模拟的基本方程组2.1.3 载流子输运的基本方程2.1.3.2小尺寸半导体器件的载流子输运方程(a) (b)图2.1 半导体中的载流子过冲. (a) GaAs材料, (b) Si材料2.1 器件模拟的基本方程组2.1.6光波导方程由Maxwell 方程组同样可以导出在半导体材料中传输的光波的电场分量E 所满足的方程：式中n 为材料的折射率，k 0 =2π/λ，λ是波长。
对于沿z 方向传播的波，式中β是波沿z 方向的传播常数，可得到Helmholtz 方程为，2022=+∇E E k n )(exp ),,(),,,(z t j E E E t z y x z y x βω−=E 222/,/ββ−=∂∂−=∂∂z j z 所以,)(22022=−+∇E E βk n T 式中,22222//y x T ∂∂+∂∂=∇2.3 半导体器件的分级模拟2.3.1 问题目的提出判断一个半导体器件模拟软件优劣的指标是功能全、精度高、速度快和便于用户使用。
功能全主要指能处理问题面广，便于用户使用则主要指程序输入参数形式简单，并以交互或对话方式工作。
实际开发半导体器件模拟软件时要考虑这两点，但这不是衡量半导体器件模拟方法本身优劣的指标。
衡量半导体器件模拟方法优劣的指标是速度快、精度高。
在半导体器件的计算机模拟中，除了从指标要求出发选取好的方法外，在给定精度的条件下，还经常使用分级模拟技术以减少计算时间和提高计算速度。
2.3 半导体器件的分级模拟2.3.3 分级模拟的意义随着工件条件的变化，模型方程的复杂性越来越高，相应地，模拟的复杂性也越来越高。
对于复杂的模拟问题，往往需要采用分级模拟的方法，该方法包括两点：（1）根据具体的工作条件，选用级别较低的模型方程，以在保证精度的条件下大大减少计算时间。
（2）利用低一级的解作为初值。
由于低一级的解是本级的很好近似，这样做将有效减少计算时间。

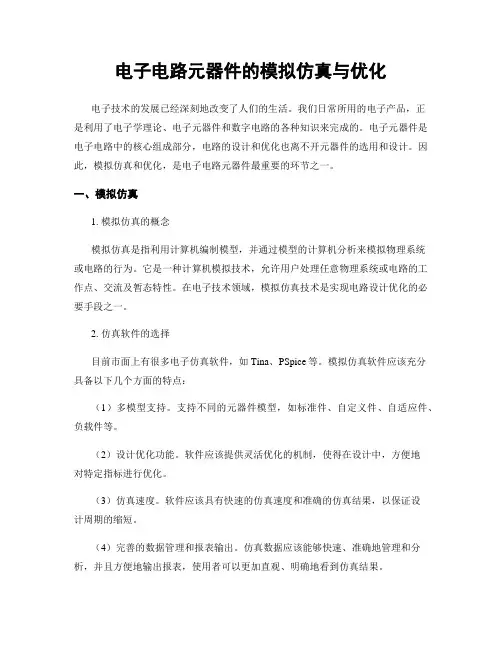

电子电路元器件的模拟仿真与优化
电子电路元器件的模拟仿真与优化电子技术的发展已经深刻地改变了人们的生活。
我们日常所用的电子产品，正是利用了电子学理论、电子元器件和数字电路的各种知识来完成的。
电子元器件是电子电路中的核心组成部分，电路的设计和优化也离不开元器件的选用和设计。
因此，模拟仿真和优化，是电子电路元器件最重要的环节之一。
一、模拟仿真1. 模拟仿真的概念模拟仿真是指利用计算机编制模型，并通过模型的计算机分析来模拟物理系统或电路的行为。
它是一种计算机模拟技术，允许用户处理任意物理系统或电路的工作点、交流及暂态特性。
在电子技术领域，模拟仿真技术是实现电路设计优化的必要手段之一。
2. 仿真软件的选择目前市面上有很多电子仿真软件，如Tina、PSpice等。
模拟仿真软件应该充分具备以下几个方面的特点：（1）多模型支持。
支持不同的元器件模型，如标准件、自定义件、自适应件、负载件等。
（2）设计优化功能。
软件应该提供灵活优化的机制，使得在设计中，方便地对特定指标进行优化。
（3）仿真速度。
软件应该具有快速的仿真速度和准确的仿真结果，以保证设计周期的缩短。
（4）完善的数据管理和报表输出。
仿真数据应该能够快速、准确地管理和分析，并且方便地输出报表，使用者可以更加直观、明确地看到仿真结果。
二、优化设计1. 优化算法的应用优化算法在电子电路领域中得到了广泛的应用，能够帮助设计师减少设计成本，提高设计效率，设计出高质量的电路产品。
常见的优化算法包括爬山算法、模拟退火算法、差分进化算法等。
（1）爬山算法。
就如其名，爬山算法是模拟登山的过程，通过不断地向上爬升来找到优化之极值点。
在该算法中，可以采用两种策略：一种是完全随机策略，一种是根据先前的构造的信息来挑选解的邻居。
（2）模拟退火算法。
模拟退火算法使用随机步骤的方式以避免被困在局部最优解中，在冷却时间的限制范围内为待优化的函数找到全局最优解。
（3）差分进化算法。
差分进化算法就是利用变异、重组和选择机制实现参数优化。
半导体器件电学性模拟silvacoatlas介绍
x.max=1 y.min=-0.005 y.max=0 x.max=4 y.min=-0.005 y.max=0 x.max=7 y.min=-0.005 y.max=0
定义掺杂
doping n.type concentration=5e16 uniform y.min=0 y.max=0.03 doping n.type concentration=1e13 uniform y.min=0.03 y.max=1
x、y坐标的起始位置、终止位置以及 网格空间间隔。
网格的疏密决定仿真结果的精确程度。
y.mesh loc=-0.01 y.mesh loc=0 y.mesh loc=0.03 y.mesh loc=0.1 y.mesh loc=1
spac=0.002 spac=0.005 spac=0.005 spac=0.005 spac=0.5
器件最终结构
用tonyplot输出仿真结果
t GaN_0.log
定义材料特性
material ni.min=1e-10 taun0=1e-9 taup0=1e-9 mobility fmct.n GaNsat.n
选定物理模型
models srh fermi print
定义接触类型
contact name=gate contact name=source contact name=drain
用Atlas语法直接进行器件描述，然后进行器件性能仿真。
Atlas器件仿真步骤
• 启动Atlas软件 • 网格的定义 • 材料区域的定义 • 电极、掺杂、材料特性和模型特性等的定义 • 器件输出特性（I-V曲线）的仿真 • 用tonyplot输出仿真结果
启动Atlas软件

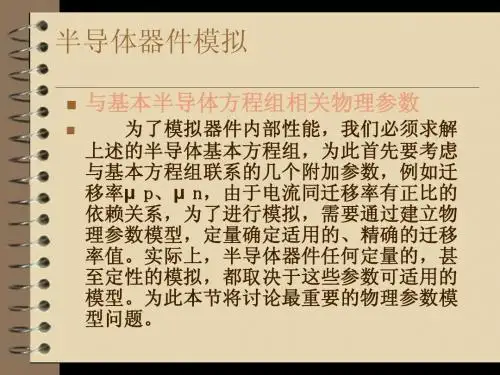

半导体器件模拟相关物理参数
