电动推杆规格书
ID10B电动推杆
速度与负载
12V DC 75 30 24
电流与负载
24V DC
5:1
15 12
10:1 20:1 30:1 40:1
速度 (mm/s)
60
电流 (A)
5:1
45 30 15
0 10:1 20:1 30:1 40:1
12 6
0
9 6 3
1000 2000 3000 4000 5000 6000 7000
台湾直流电动推杆 — ID10B 滚珠丝杆
基本特点： ● 最大负载：7000N ● 电机电压：12 / 24 V 直流 ● 速度范围： 7.4〜67 毫米/秒 ● 标准行程：102 / 153 / 203 / 305 / 457 / 610 mm ● 高效滚珠丝杆传动 ● 不锈钢伸缩管 ● 粉末冶金齿轮 ● 过载离合保护 ● 工作温度：-25℃ ~ +65℃ ● 工作制：25％ ● 齿轮比：5:1，10:1，20:1，30:1，40:1 ● 防护等级：IP54 ● 静载：13600N 附加选项： ● 电位计 ● 防护等级：IP65
齿轮比 5:1 10:1 20:1 30:1 40:1
13
型号标识
ID10B24电压 12-12V DC 24-24V DC 20齿轮比 5-5:1 10-10:1 20-20:1 30-30:1 40-40:1 BB：滚珠丝杆 102行程 102mm 153mm 203mm 305mm 457mm 610mm LT.POT 附件 LT：限位开关 POT：电位计 防护等级：IP65
A
102 399
A
行程
14
最大推力 (N) 2500 3500 4500 6000 7000 最大拉力 (N) 2500 3500 4500 6000 7000 空载速度 （mm/s） 67 33.5 17 11 8.4 满载速度 （mm/s） 47 26.7 14.3 10 7.4 行程 （mm） 102-610 102-610 102-610 102-610 102-610 电压 （VDC） 12/24 12/24 12/24 12/24 12/24
电动推杆国家执行标准号
电动推杆国家执行标准号电动推杆是一种能够提供直线运动的装置，通常由电机、减速器、传动装置、支架及其他配件组成。
它广泛应用于许多领域，如机器人、舞台灯光、核电站、自动化生产线等，因此安全性和可靠性更加关键。
电动推杆的国家执行标准是《GB/T 25956-2010 电动推杆》。
以下是对该标准的具体解释：一、规范适用范围本标准适用于电动推杆的设计、制造和试验。
它包括根据构造方式分类定义的直线电动推杆、剪切电动推杆、旋转电动推杆三类，并指出了它们的主要构造形式。
二、术语和定义标准定义了电动推杆的一些术语和定义。
例如，“静止位置”指电动推杆输出杆（或销轴）在没有外力作用下的位置；“负载”表示由输出杆（或销轴）所带动的部件及其质量。
三、基本要求这部分规定了电动推杆的基本要求。
它要求电动推杆应满足安全、可靠、易于安装和维护等方面的要求，以及应满足用户要求的性能指标。
四、性能要求和试验本部分规定了电动推杆的性能要求和试验方法。
例如，特定的输出力矩、工作速度、输出杆行程和静态负载要求，以及耐久性、温升、防护等试验项目。
五、技术文件在本部分，标准详细说明了电动推杆的技术文件要求。
技术文件应包括设计、制造、使用、安装和维护的所有必要信息，例如工作条件、安全警告、用户手册、保养手册等。
六、标志、包装、运输和贮存这部分规定了电动推杆在标志、包装、运输和贮存方面的要求。
电动推杆应明确标志、标识其符合标准和序列号、包装应保证产品完好无损、运输要安全可靠、贮存要注意环境。
总而言之，国家执行标准 GB/T 25956-2010 为电动推杆的设计、制造、试验和技术文件等方面提供了明确的规范要求，确保了电动推杆的质量和可靠性。
对于电动推杆的生产企业和使用者，遵循该标准有利于保障安全性和可靠性的同时提高生产效率。
电动推杆样本修改版
● 使用寿命更久的压铸齿轮箱
● 2 个滚珠可承受更大负载 丝杆
● 专有的安全螺母可选择（推力）
● 加倍安全的终点档板 马达
● 符合 EN60601-1 标准 ● 工作循环：最大 15%或者 2min 持续使用，休息 15 分钟
*TA1 标准系列参数列表*
编码
额定负载(KG)
推力
拉力
最大速度(mm/s)
24V DC A2 / A6-3000N 100-100mm C2-铜制销控 HS2-霍尔感应×2
A8-2500N 150-150mm
200-200mm
250-250mm
300-300mm
1
速度 (mm/s) 电流 (A)
速度与负载
10
8
6
A8
A6
4
A4
2
0 1000 2000 3000 4000 5000 6000
300-300mm
POT 附件 POT-电位计
*IMD3-24-30-A50-IP65 广泛应用于油门线性驱动器（油门电机）*
IP65 防护等级 54-IP54 65-IP65
安装尺寸（不含电位计）
L1
行程 L1
50mm 158mm
100mm 209mm
150mm 260mm
200mm 311mm
250mm 362mm
2500
最大拉力 (N) 4000 3000
2500
速度 （mm/s）
4.1 6
8.2
行程 （mm） 50-300 50-300
50-300
电压 （VDC）
12/24 12/24
12/24
型号标识
FD-

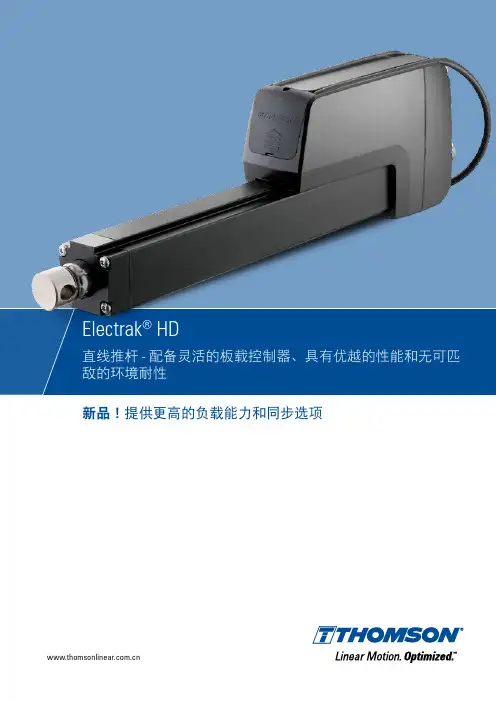

ElectrakHD直线执行器-电动推杆
Electrak® HD新品！提供更高的负载能力和同步选项Electrak ® HD – 性能优越的直线推杆功率更大、行程更长、板载控制器（带可选 J1939 CAN 总线）和无可匹敌的环境耐性Electrak HD 是一款新的配备板载电子的直线推杆平台，无需使用单独的控制器。
更大的功率开辟了液动应用向电动转换的新的更广阔的范围。
此外，它通过了最极端的 OEM 组件环境接收实验，包括 IP69K 。
优越的性能更大的功率和更长的行程使 Electrak HD 的应用范围比其他直线推杆更广泛。
• 新品！更高的负载，可达16 kN (3600 lbs.)，是液动至电动转换应用的理想选择。
• 16 kN 负载时的行程长达 1 m (39 in.) / 500 mm (20 in.)。
• 高效的直线推杆设计，包括高质量的滚珠丝杠，可减少达 20% 的电流消耗。
行业领先、板载电子新型 Electrak 模块化控制系统 (EMCS) 是当前可应用在直线推杆内的最佳板载控制器的基础，它包含可选的内置 J1939 CAN 总线 支持。
所有控制器和反馈选件的模块化设计，功能丰富、简单易用，且置于一个紧凑的外壳内。
提高了可控制性、节省了空间、缩短了安装时间并降低了总成本。
• 内置 J1939 CAN 总线选件提高了可控制性，淘汰了单独的控制器，简化了 OEM 机械设计。
• 电子跳脱点校准确保了恒定的过载保护。
• 对关键参数（如，行程末端、电压、电流和温度）的持续监测是所有 HD 直线推杆的标准。
• 内置动态制动减少了行程末端的惯性滑行，提高了可重复性。
• 可选的、带自动睡眠模式的低电平开关缩小了体积，降低了成本，并提高了电路的绝缘性。
• 可选的、供客户使用的行程末端指示输出，如，联锁。
• 新品！可选同步功能允许实现2个或2个以上直线推杆的运动集成。
Electrak ® HD更多的标准功能• 融合了手动操作。

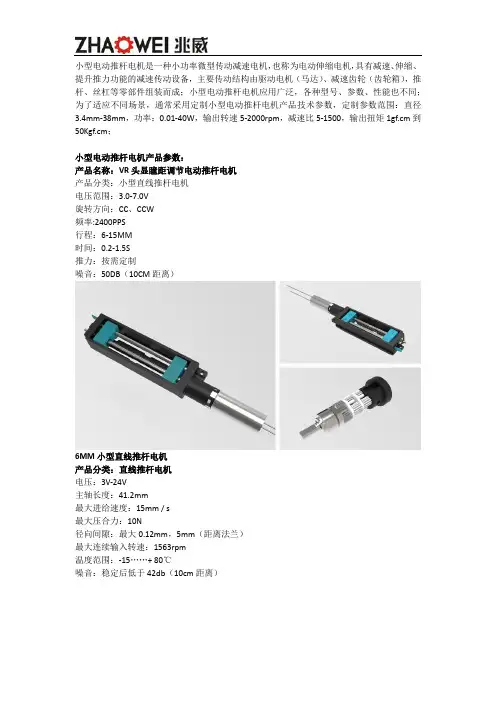

小型电动推杆电机产品参数与定制开发
小型电动推杆电机是一种小功率微型传动减速电机，也称为电动伸缩电机，具有减速、伸缩、提升推力功能的减速传动设备，主要传动结构由驱动电机（马达）、减速齿轮（齿轮箱），推杆、丝杠等零部件组装而成；小型电动推杆电机应用广泛，各种型号、参数、性能也不同；为了适应不同场景，通常采用定制小型电动推杆电机产品技术参数，定制参数范围：直径3.4mm-38mm，功率：0.01-40W，输出转速5-2000rpm，减速比5-1500，输出扭矩1gf.cm到50Kgf.cm；小型电动推杆电机产品参数：产品名称：VR头显瞳距调节电动推杆电机产品分类：小型直线推杆电机电压范围：3.0-7.0V旋转方向：CC、CCW频率:2400PPS行程：6-15MM时间：0.2-1.5S推力：按需定制噪音：50DB（10CM距离）6MM小型直线推杆电机产品分类：直线推杆电机电压：3V-24V主轴长度：41.2mm最大进给速度：15mm / s最大压合力：10N径向间隙：最大0.12mm，5mm（距离法兰）最大连续输入转速：1563rpm温度范围：-15……+ 80℃噪音：稳定后低于42db（10cm距离）平行式小型电动推杆电机产品分类：直线推杆电机电流范围：按需定制电压范围：12 -24VDC频率：2400PPS行程：按需定制时间：0.2-1.5S推力：按需定制输入速度:按需定制工作温度：-20°C-+ 85°C 噪音：稳定后低于50db定制小型电动推杆电机开发案例：产品名称：智能手机前置伸缩摄像头推杆电机齿轮箱项目难题：全面屏手机升降摄像头该如何安置；解决方案：兆威行星齿轮箱3.4MM、4MM、6MM减速传动方案可以应用于全面屏手机前置升降摄像头、后置摄像头、侧边摄像头翻转机端摄像头等镜头马达的减速。
特点一：将前置摄像头隐藏在屏幕下，用3.4mm步进电机提供动力源输出，4mm行星齿轮箱（减速器）驱动电机输出的高速转速降低，具备减速、提升扭矩功能。
捷昌线性驱动股份有限公司电动推杆是一种往复运动的电力
捷昌线性驱动股份有限公司电动推杆是一种往复运动的电力驱动装置，用于各种复杂或简单的工艺流程中，电动推杆作为电动执行机构以实现远方集中控制或自动控制。
电动推杆自产生以来，以被广泛应用于电动沙发、电动牙科椅、牵引床、多功能手术床、电动展台、电动验光台、液晶电视升降支架、清洁环卫车、工业重型机械等领域，电动推杆深受广大用户欢迎。
电动推杆技术参数：
输入电压：24VDC
最大负载：6000N
最大速度：30MM/S
标准行程：100,150,200,250,300,350,400MM（可定制）
行程开关：内置
使用频率：10%，Max.2min.on/18min.Off
环境温度：0℃~40℃
颜色：黑色或灰白
选配功能：JC35DS（手摇功能），JC35DY（霍尔反馈），JC35DP（防夹功能）。
DT型电动推杆 SD 146-85
速
√√√√√
25 2500
√√√√√ √√√√√
√√√√ √
40 4000
√√√√ √ √√√√ √
√√√ √ √
63 6300
√√√ √ √ √√√ √ √
√√ √ √
100 10000
√√ √ √ √√ √ √
注：表中符号“√”表示系列型谱中的规格型号。
表2 结 构 尺 寸
序ห้องสมุดไป่ตู้
型号 号
L
φ
Lc
L1 φ1 φ4
A GH I J K
5
DT10-4-
647～
Ⅰ
1047
1 DT25-5- 911 759～ 241 140 112 57 36 94 112 20 90 196
中华人民共和国水利电力部部标准 DT 型 电 动 推 杆
SD 146—85
中华人民共和国水利电力部 1985-06-06 发布
1986-07-01 实施
本标准适用于 DT 型电动推杆。根据 GB321—80《优先数和优先数系》，其推力从 0.1kN 至 100kN，共分为 12 级。各种推力级别的电动推杆又根据其工作行程的范围，以 0.1m 为级 差，分为若干种。
DT100-6-
893～
Ⅰ
1493
注：表中只列出系列型谱中几种典型型号。
2 技术要求
2.1 电动推杆应符合本标准的要求，并按照规定程序批准的图纸生产。 2.2 铸铁件应符合 GB976—67《灰铸铁分类及技术条件》。 2.3 铸铝件应符合 GB1173—74《铸造铝合金》。 2.4 弹簧应符合 GB1239—76《普通圆柱螺旋弹簧》，并按二级精度制造。 2.5 所有零件必须检验合格，外购件必须有合格证明书方可进行装配。 2.6 电动推杆的推力偏差应符合下述规定：当保护开关动作时，推力不得小于公称推力，上 偏差不得大于公称推力的 15%。 2.7 密封良好，不得有漏油和向机内渗灰尘的现象，推杆伸出端应有伸缩囊密封。 2.8 整机正、反转灵活，不得有卡死现象。 2.9 机体外表面(支撑轴部分除外)涂红丹及调和漆各两遍。 2.10 产品涂漆的表面(支撑轴部分除外)应符合 Q/ZB77—73。 2.11 所用电气设备应符合 GB1497—76《低压电器基本标准》要求。 2.12 安全要求： 2.12.1 达到最大推力或达到最大行程时，必须能自动停机。 2.12.2 达到最大推力或最大行程至停机的延迟时间不得超过 0.5s。 2.13 成套性要求： 2.13.1 电动推杆前端(工作端)应配有连接叉及销轴。 2.13.2 电动推杆可配有安装支座、电器控制箱及行程控制开关。 3 试验方法及验收规则 3.1 每台电动推杆都须经制造厂检验部门检验合格方能出厂，并附有产品合格证。 3.2 机器外形尺寸用钢卷尺进行常规测量。 3.3 每批产品应抽样 5%进行出厂试验，并应达到以下要求： 3.3.1 空载运转在 1h 内完成 20 次往返，运行状态平稳。 3.3.2 不得漏油，轴承温升小于或等于 35℃。 3.3.3 无卡死、冲击及爬行现象，保护开关动作正常。 4 标志、包装及保管 4.1 每台电动推杆应在指定位置固定产品标牌，其型式尺寸应符合 JB8—64《产品标牌》的 规定，并标明下列内容： 4.1.1 产品名称和型号； 4.1.2 主要技术规格； 4.1.3 制造厂名称； 4.1.4 出厂编号，制成日期。 4.2 产品整体包装。包装应有防潮、防水措施。当配有控制箱时，控制箱应单独包装。 4.3 包装箱外壁应有明显的文字标记，内容包括： 4.3.1 收货单位、地址； 4.3.2 产品名称、型号； 4.3.3 制造厂名称、出厂编号； 4.3.4 净重、毛重、箱号、外廓尺寸及运输标记。
电动推杆
电动推杆YNT-03
技术参数
输入电压：12V/24VDC/36VDC/48VDC
最大负载：1200N
速度：5~40mm/s
行程：30~600（可选）
最短安装距离：A=105mm+S
行程开关：内置
工作温度：-26~65℃
保护等级：IP66
工作频率：S2-10min
控制方式：有线，无线
外壳颜色：银白色
应用领域：家具工业
减速比
5:1
10:1
20:1
30:1
40:1
行程与安装距关系：
行程50 100 150 200 300 400 500 600 最短安装距155 205 255 305 420 520 620 720 特色:
最大负载: 1200N
马达电流: 12/24V DC
最快速度范围: 5-60mm/sec
标准行程: 50/100/150/200/250/300mm
工作周期: 10%
防护等级: IP65
铝挤型外管
两端限位极限开关
选项：
电位器
前后安装方式
包装资讯：
型号: YNT-03
件/箱: 9PCS
毛重/箱: 8KG
材积/箱: 0.02方
工作周期10%
使用环境温度-26℃~ 65℃
方牙螺杆
行程mm 对应英寸
50mm (2")
100mm (4")
150mm (6")
200mm (8")
250mm (10")
300mm (12") 产品尺寸示意图：。
F943X盲板阀说明书—电动推杆 永嘉鸿宇阀门
F943X型电动盲板阀使用说明书鸿宇阀门一、用途及主要性能规范：1．产品用途：F943X型电动盲板阀符合GB6222-86《工业企业煤气安全规程》的规定，在阀门处于关闭状态时，能绝对切断管路中的介质，实现绝对密封，并可实现远距离操作，是一种理想的煤气及有害、有毒气体管网绝对切断的安全控制设备。
同时，该阀亦适用做管道终端的盲板，以缩短维修时间或更方便连接新的管网系统。
2．主要性能规范：二、结构特点及工作原理F943X型电动盲板阀（如图）所示，是由左阀体、右阀体、盲板、丝杠螺母副、连杆、不锈钢补偿器、盲板装置，松开、夹紧装置等组成。
左、右两阀体及阀板用三个正反扣丝杠螺母副联成一个钢性整体，补偿器设在右阀体上，以保证左、右阀体的分离行程。
盲板安装在顶端丝杠上，转位时经丝杠轴心旋转，经保证阀门夹紧，分离时盲板平移及转位时，密封圈不被擦伤。
三个连杆分别安装在三根丝杠的一端与连杆相结合。
该阀门的密封圈在板上，密封性能好，更换方便，由于采用连杆传动，更适用于在粉尘环境中工作。
工作原理：用松开、夹紧装置上的防爆电动装置推动连杠，从而带动三根丝杠同时作正向（或反向）旋转，使左、右两阀体松开（或夹紧）；用盲板装置的防爆电动装置推动盲板转动达到盲板转动达到盲板上盲孔和通孔的转位动作。
本阀门可实现阀门的远距离控制。
三、主要零件材料：F943X型电动推杆盲板阀四、主要结构尺寸及连结尺寸表（mm）DN L D D1 H H1 A B C b n-d质量(Kg)PN0.05 PN0.15 PN0.25300 500 440 395 720 360 480 18 12-22 205 225 250 350 600 490 445 810 380 520 18 12-22 235 255 280 400 600 540 495 850 405 600 24 16-22 286 305 335 450 600 595 550 905 430 658 24 16-22 340 370 400 500 600 645 600 1080 750 712 26 20-22 420 460 500 600 600 755 705 1590 830 874 26 24-26 530 580 630 700 600 860 810 1680 880 970 26 24-30 605 665 630 800 800 975 920 1860 1125 1100 1130 525 35 24-30 1500 1650 1750 900 800 1075 1020 2055 1270 1200 1220 570 35 24-30 1800 1950 2100 1000 800 1175 1120 2240 1400 1320 1320 620 35 28-30 2100 2300 2500 1100 800 1275 1220 2425 1535 1510 1420 670 35 28-30 2300 2500 2700 1200 800 1375 1320 2620 1680 1625 1490 700 35 32-30 2600 2800 3050 1300 800 1475 1420 2760 1770 1749 1490 700 35 32-30 3000 3300 3600 1400 850 1575 1520 2960 1925 1858 1490 700 35 36-30 4170 4550 4950 1500 850 1690 1630 3105 2050 1976 1590 750 35 36-30 4900 5300 5800 1600 850 1790 1730 3300 2160 2093 1690 800 35 40-30 5350 5850 6350 1800 600 1990 1930 3610 2370 2335 1890 900 35 44-30 6950 7600 8300 2000 1200 2190 2130 3960 2620 2570 2070 1000 35 46-30 8750 9500 10500五、安装、使用、维修保养注意事项：1．安装时介质流向必须按阀门上标示的箭头方向，管路中冷凝水的流向也应符合箭头所示方向。
电动推杆DYT(B)、XDG(B)电液推杆
DYT电液推杆订购150-637-33397—王使用说明书目录一、关于推杆1.1 概述1.2 推杆的工作条件1.3 常用推杆的几种型式1.4 推杆的液压原理及电器控制方法业时，活塞杆伸长度KKY-1050型不得大于40mm，KKYII-80型不得大于38mm，KKYIII-500型不得大于36mm。
二、推杆的安装推杆的包装与开箱2.2 关于支座2.3 液压油的选择及加油量2.4 电源的要求三、推杆的使用3.1 使用前应注意的几个问题3.1.1 必须去除排气螺钉3.1.2 如何正确连接行程开关3.1.3 如何正确连接电机3.2 如何正确调节电液推杆3.2.1 如何调节推杆行程3.2.2 如何调节系统压力3.2.3 如何调节推杆速度四、推杆的正确保养五、故障诊断及排除方法一、关于推杆1.1 概述DYT、DYTB系列电液推杆可做往复推杆直线或往复旋转一定角度的运动，适用于上升、下降或夹紧工作物的场所，也适用于与远距离及高空危险地区，广泛适用于冶金、矿山、煤炭、电力、机械、水泥、化工、水利、运输等部门。
1.2 推杆的工作条件①推杆应在不含腐蚀性、不易燃易爆的介质环境中使用。
如遇有上述情况，推杆应注明属特殊规格。
②工作环境温度：-35℃~60℃③相对湿度：<95%④无强烈震动。
⑤满负荷工作时，不应超出推拉力。
⑥海拔高度符合GB755规定。
1.3 常用推杆的几种型式电液推杆常用的结构型式有三种（图一、图二、图三）。
根据不同的现场环境及工作要求，还有其他的许多型式，可按双方技术合作的具体情况另定。
A:整体直式（DYTZ型)（接上页)故障诊断及排除方法故障原因分析排除方法活塞杆不能往返运动阀被卡死清洗或更换活塞杆空载正常，带负荷不能工作1.溢流阀可能压力太小加大系统压力2.组合密封垫损坏更换组合垫3.所用液压油太稀更换液压油或重新加大系统压力不自锁1.液压锁内泄漏更换、清洗液压锁2.Y圈损坏更换Y圈外泄漏1.密封件损坏更换密封件2.加油太多参照标牌加油3.排气螺钉未拆拆除排气螺钉四、推杆的正确保养推杆一般在使用半年内，要检查油的质量，特别是季节变更时，一定要注意油的粘度，粘度不适应时，必须更换。
