电动推杆说明书
一、概述
本公司是专业生产电站机械及配套件的厂家。
DT型电动推杆已在全国许多厂家应用,获得了较高的评价。
最近我公司根据用户反馈意见,结合当前技术水平的发展,对以往的电动推杆进行了全面的改进设计。
新型的产品更加适应用户的需要,同时也更大限度地满足各种环境的要求。
达到了系列化,拥有众多的品种和规格。
DT型电动推杆是一种直行程电动执行机构,能够完成往复直线运动,借助于其它机构还能够完成转动和摆动。
该产品的共同特点:
1、精选各种专用电机,启动转矩大,可带负荷启动。
2、设有过载保护机构和行程控制机构,便于用户实现自动控制。
3、采用全封闭密封,适合电站、输煤、通风系统等恶劣的环境使用。
4、该机体积小、重量轻、安装调试方便。
该系列电动推杆集中了我公司多年的生产经验和高超的设计及现场服务经验,优质的制造质量,在技术上和产品质量上都有较高的信誉。
该产品广泛应用于电站、矿山、港口、冶金、轻工等系统中,也适合于具有相同工作环境和使用要求的其它行业中,并具有满足系统要求的程控、集控和就地控制的能力。
二、工作环境
1、工作环境:不含强腐蚀性、易燃、易爆的介质;
2、环境温度:-30℃~50℃;
3、相对湿度:80%(20±5℃);
4、无强烈震动;
5、工作制:①短时工作制:额定时间10分钟;
②频繁工作制:每小时往复十五次;
6、海拔高度不超过1000米;
7、电源:380V、50Hz、三相四线制。
三、推杆的机构性能
1、行程控制机构:
本机构均采用计数器进行行程控制,可以控制推杆在最大行程范围内任意一固定行程或全行程范围内工作。
2、过载保护机构:本机构分别有A、B、C、几种结构形式,它是使推杆
在工作行程范围内任一位置上所承受的推拉载荷超过额定载荷时,自动切断电源而停止工作,进而保护电机和工作系统免遭损坏。
3、手动轴:本机配有手轮或手柄,以方便现场调试或紧急情况下的现场
就地手动操作用。
四、电动推杆的安装
安装电动推杆时,应考虑现场手动操作、调试及维护方便的空间,也必须考虑推杆自身的运动空间。
其安装尺寸参见各规格推杆安装尺寸图表。
五、推杆的使用及控制机构的调整
电动推杆安装完毕后应对以下部分进行调整检查后,方能通电试运行:
1、电气线路是否符合电气原理图的要求,电源电压及相序是否正确;
2、检查各紧固件是否牢固可靠;
3、转动手柄轴检查推杆行程控制机构工作是否正常。
各机构调整方法如下:
行程控制机构的调整:
电动或手动使推杆行至所需行程的终端位置,压下调节杆3,转动标有“伸”标牌的调整轴2,使同侧位置的凸轮1动作压合微动开关,然后使调节杆3复位,再使推杆行至所需行程的始端位置,用同样的方法调整始端的行程控制,然后使调节杆3复位,最后进行运行复测,直至满足行程控制要求为止。
1、凸轮
2、调整轴
3、调节杆
4、微动开关
行程控制机构(计数器)
1、刻度指示盘
2、调整螺钉
3、凸轮
4、微动开关
5、压板
6、齿轮轴
7、轴
套8、摆杆9、安装板
A型过载控制机构
过载保护机构的调整:
注:该机构出厂时已作标定,一般情况下不允许在作调整,避免无检测手段标定,而使机构标定值过大,使机构失效,可能造成整机过载时,保护机构不能断电,近而产生电机烧毁的情况。
如却有必要作原标定值的调整,请参照下述方法调整:
A型机构:用螺丝刀压下并转动调整螺钉2,使凸轮3接近或远离摆杆8,这可使推杆的推(拉)力减小或增大,经由小到大逐步调节后使推杆的推拉力到所需的程度为止。
(现场调整的数值一般不准确,较易出现烧电机或机构损坏的可能)
B型结构:参见附图,用螺丝刀转动小轴2,带动偏心轮3转动,当偏心轮3与拨杆1间的距离调小时,推杆的额定推(拉)力将减小,反之则增大。
1、拔杆
2、小轴
3、偏心轮
4、微动开关
B型过载机构
C型机构:先松开锁紧螺钉3,调整调整螺钉2,带动杠杆4上下移动,当杠杆4触头与滑块5间的距离减小时,推杆的额定载荷将减小,反之将增大,同理调节另一侧过载保护机构,调整完毕,锁紧锁紧螺钉3。
1、微动开关
2、调整螺钉
3、锁紧螺钉
4、杠杆
5、滑块
C型过载控制机构
六、电器控制
为了适应电厂等行业的集控要求和确保电动推杆的正常运行,本机配备了必要的电器组件,实现简单正、反可逆控制。
其原理图如下:
注:1、虚线内器件安装在电动推杆内,为就地控制。
2、外设行程开关ST
3、ST4及空气开关QS用户自备。
3、接线端子图在装配过程中可能略有不同恕不另行通知,请核实确定后再与系统联接。
电气设备明细表
七、润滑
本机内轴承、齿轮、导套腔均采用符合铝基脂ZFH-3润滑。
附注:
您在设计及使用本产品时,发现有何问题,或有不明之处。
欢迎来函来电联系,我们将竭诚为您服务。
DT型电动推杆型号、性能参数及配用电机参数
注:“△△△”行程长度(cm)
301、302、303、304机座推杆外形及联接尺寸
11。
电动推杆使用方法说明书
电动推杆使用方法说明书一、产品介绍电动推杆是一种用于推动物体的机械装置,广泛应用于各个工业领域。
本说明书将详细介绍电动推杆的使用方法,以确保用户能够正确使用该设备。
二、安全操作注意事项1. 在使用电动推杆之前,请仔细阅读本说明书,并确保已理解和掌握其中的安全操作要点。
2. 在使用电动推杆时,应确保工作环境清洁、干燥,并远离易燃物品。
3. 在进行维护或保养时,务必切断电源并确保设备处于停止状态。
4. 在操作过程中,不得将手指或其他物体接近电动推杆的活动部件。
三、设备组成与安装1. 电动推杆由电机、传动装置和推杆组成。
在安装前,应先检查设备是否完好,零部件是否齐全,并确保所有螺钉已紧固。
2. 安装时,应选择平整稳固的地面,并确保电动推杆与被推动物体的连接牢固可靠。
3. 在安装过程中,应避免与电动推杆的活动部件直接接触。
四、操作方式与步骤1. 连接电源:先将电动推杆的电源线与配套的电源插座连接,并确保电压与电机额定电压相符。
2. 自动模式:将开关调至自动模式,在配套遥控器或操作面板上选择所需推杆的行程和速度,并按下开始按钮。
3. 手动模式:将开关调至手动模式,在手柄上操作推杆的行程和速度。
4. 停止:在需要停止推杆运动时,将开关调至停止位置。
五、保养与维护1. 定期清洁:使用电动推杆一段时间后,应进行清洁,去除表面的灰尘和污垢。
2. 检查螺栓和紧固件:定期检查设备的螺栓和紧固件是否松动,如有需要,请进行紧固。
3. 润滑部件:根据使用频率,定期对电动推杆的运动部件进行润滑,以确保设备的正常运转。
4. 异常处理:如遇到设备异常情况,如异常噪音、异味等,请立即停止使用,并联系售后服务进行维修。
六、故障排除在使用电动推杆时,可能会遇到一些故障情况。
以下是一些常见问题的解决方法:1. 电动推杆无法启动:请检查电源是否连接正常,电压是否符合要求。
2. 推杆运动不顺畅:请检查电动推杆的传动装置是否有异物堵塞,是否需要加润滑油。
电动推杆说明书

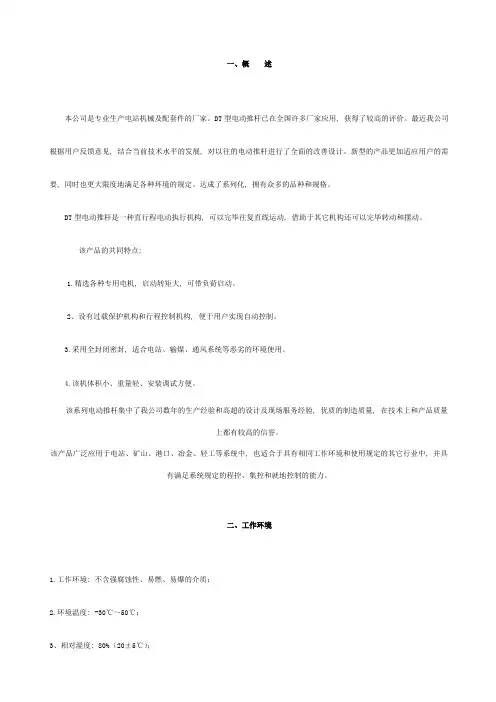

一、概述本公司是专业生产电站机械及配套件的厂家。
DT型电动推杆已在全国许多厂家应用, 获得了较高的评价。
最近我公司根据用户反馈意见, 结合当前技术水平的发展, 对以往的电动推杆进行了全面的改善设计。
新型的产品更加适应用户的需要, 同时也更大限度地满足各种环境的规定。
达成了系列化, 拥有众多的品种和规格。
DT型电动推杆是一种直行程电动执行机构, 可以完毕往复直线运动, 借助于其它机构还可以完毕转动和摆动。
该产品的共同特点:1.精选各种专用电机, 启动转矩大, 可带负荷启动。
2、设有过载保护机构和行程控制机构, 便于用户实现自动控制。
3.采用全封闭密封, 适合电站、输煤、通风系统等恶劣的环境使用。
4.该机体积小、重量轻、安装调试方便。
该系列电动推杆集中了我公司数年的生产经验和高超的设计及现场服务经验, 优质的制造质量, 在技术上和产品质量上都有较高的信誉。
该产品广泛应用于电站、矿山、港口、冶金、轻工等系统中, 也适合于具有相同工作环境和使用规定的其它行业中, 并具有满足系统规定的程控、集控和就地控制的能力。
二、工作环境1.工作环境: 不含强腐蚀性、易燃、易爆的介质;2.环境温度: -30℃~50℃;3、相对湿度: 80%(20±5℃);4.无强烈震动;5.工作制: ①短时工作制: 额定期间10分钟;②频繁工作制: 每小时往复十五次;6.海拔高度不超过1000米;7、电源: 380V、50Hz、三相四线制。
三、推杆的机构性能1.行程控制机构:本机构均采用计数器进行行程控制, 可以控制推杆在最大行程范围内任意一固定行程或全行程范围内工作。
2、过载保护机构:本机构分别有A、B、C、几种结构形式, 它是使推杆在工作行程范围内任一位置上所承受的推拉载荷超过额定载荷时, 自动切断电源而停止工作, 进而保护电机和工作系统免遭损坏。
3、手动轴:本机配有手轮或手柄, 以方便现场调试或紧急情况下的现场就地手动操作用。
电动推杆
DG系列T型电动推杆
• 该系列电动推杆主要应用于重型负载的机械运动执行装置 中。具有大推拉力,定位精度较
• 高的特点。如冶金的轧滚调整、舞台的整体自动定位等。 • ● 外形结构:电机与推杆同轴。 • ● 内部结构:行星减速和梯形丝杠副组成。 • ● 行程控制:采用外部行程控制装置或编码器实现。 • ● 过载保护:采用弹簧与继电器组合结构实现。
DG系列W型电动推杆
• 该系列电动推杆采用滚珠丝杠螺旋副作为传动系统,传动效率高,结 构尺寸小,重量轻,
• 工作精度高,寿命大运行平稳且可获得高速。广泛应用于机械、冶金、 化工、仪器仪表、建筑、
• 纺织等诸多行业。 • ● 外形结构:电机与推杆平行。 • ● 内部结构:滚珠丝杠副。 • ● 行程控制:采用外部行程控制装置或编码器实现。 • ● 过载保护:采用弹簧与继电器组合结构实现。
• 3.普通电动推杆在安装和使用时,不允许承受径向力。
六.维护和检修
• 1.工作环境在温度-15°C~40°C之间,相对湿 度在85%以下能正常运行。
• 2.电动推杆运行一些时间(约为半年)后,应检 查修理,丝杆副的加脂可拆下缸筒上的加油塞, 使推杆行程前进,用干油枪涂敷在丝杆外周,齿 轮及轴承的加脂可拆去齿轮箱体上的盖板,直接 进行加脂。
DG系列B型电动推杆
• 该系列电动推杆主要应用于各种载荷较重的推拉力运动执 行机构。如冶金设备、舞台设备
• 和污水处理设备等。 • ● 外形结构:电机与推杆平行。 • ● 内部结构:齿轮箱减速和梯形丝杠副组成。 • ● 行程控制:采用外部行程控制装置或编码器实现。 • ● 过载保护:采用弹簧与继电器组合结构实现。
五.安装注意事项
• 电动推杆外壳设有安装支轴,可配制安装底架或吊架安装 于适当位置,端部的轴接头,与被推构件相联接。安装底 架等电动推杆附件可随机订购。
电动推杆
电动推杆整体直式平行式平行悬挂式平行底座安装式平行滚珠丝杆式蜗轮蜗杆式特殊形式电动推杆一、电动推杆概述:DT系列电动推杆是一种将电能转换成往复运动机械能的通用机械手,适用于各种复杂或简单的工艺流程,具有结构紧凑,安装方便,使用可靠,维修简单,节约能源等优点。
与液压气动系统相比,不但省掉了繁杂的系统和减轻了重量,而且不受气候及环境的限制,可实现远距离集中或自动控制,广泛应用于冶金、矿山、电力、煤炭、交通、粮食、化工、建材等部门。
二、电动推杆结构与性能:1、结构:电动推杆由电动机、减速齿轮、丝杆、铜螺母、导向套、活塞杆、轴承座、弹簧、缸筒座、缸筒联接叉及光电接近开关装置(用户选购)等部件所组成。
2、工作原理:电动机通过一级或二级齿轮减速后,带动丝杠螺母付,把电动机的旋转运动变为直线运动,利用电动机正反转实现推杆往复动作。
输出推拉力相等。
通过各种杠杆力臂长度,可以增长行程。
3、过载自动保护功能:电动推杆内过载自动保护装置,当推杆行程到极限位置或负载超过额定推力一定数值时,推杆将自动切断电源,起到保护作用,使电动机及其它构件不致损坏,但不得以此作为正常运行时的限位开关使用。
因此要求在本机上另行配置外行程限位开关装置,本厂可为用户配置光电接近开关装置,以控制推杆正常起停。
三、型号表示方法:四、电动推杆电气线路图仅供参考:五、电动推杆工况系数选用六、电动推杆许用起动次数和负荷持续率:七、选用须知:首先确定工作对象的运动状态,进行受力分析,计算所需用的推力、行程和速度,然后以规格表选出合适的推杆,如推力行程不足,可通过变更力臂增设杠杆机构来实现,或在订货时提出特殊要求。
本厂可专门为您设计制造你所需要的非标系列产品。
八、安装注意事项:推杆外壳设有安装支轴,可配制安装底架或吊架安装于适当位置,端部的轴接头,与被推构件相联接。
安装底架等推杆附件可选用。
1、推杆装设的过载保护开关必须串接在电机控制线路中,见附图2、使用时,用户必须安装外接行程限位装置,以控制推杆工作。
电动推杆
650 1000 450 2000
250 400 180 750
最小 / 最大标准行程 [mm] 500/150
工作周期@ 20° C [%]
15
最大工作时间 [s] 120
工作温度范围 [°C] -0 到 + 40
最大负载 Fa [N] DT • • – T68M • • • • • V(F) DT • • – B61M • • • • • V(F) DT • • – B62M • • • • • V(F) DT • • – B65M • • • • • V(F)
最大负载扭矩 Ma [Nm] DT • • – T68M • • • • • V(F) DT • • – B61M • • • • • V(F) DT • • – B62M • • • • • V(F) DT • • – B65M • • • • • V(F)
DT • • – B65M • • • • • H •
57
选型指导

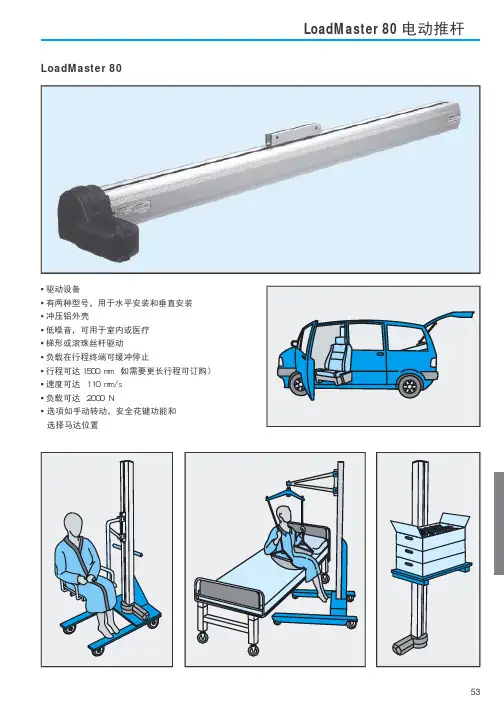

LoadMaster 80
型号实例
D
T
12
–
B61
M
080
A
C
V
X
马达型号 直流马达
推杆型号 LoadMaster 80
D T
供电电压 12 Vdc 24 Vdc
连字符
丝杆型号 / 直径 / 导程 梯形丝杆 / 16 mm / 8 mm 滚珠丝杆 / 16 mm / 10 mm 滚珠丝杆 / 16 mm / 20 mm 滚珠丝杆 / 15,88 mm / 5,08 mm
2000
250 400 180 750
最小 / 最大标准行程 [mm] 500 / 1500ຫໍສະໝຸດ 工作周期@ 20° C [%]

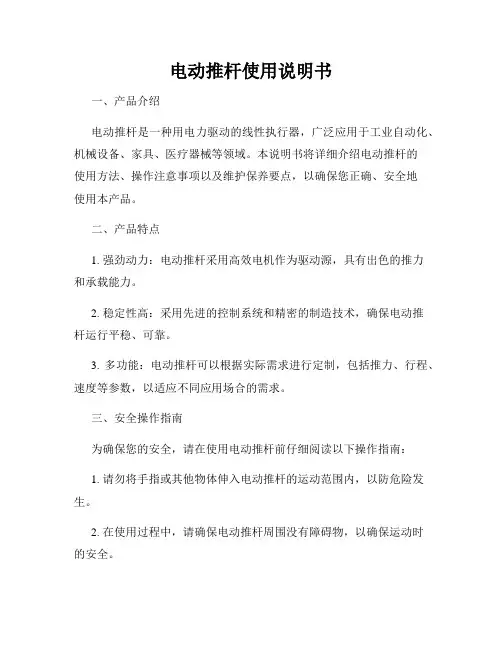

电动推杆使用说明书
电动推杆使用说明书一、产品介绍电动推杆是一种用电力驱动的线性执行器,广泛应用于工业自动化、机械设备、家具、医疗器械等领域。
本说明书将详细介绍电动推杆的使用方法、操作注意事项以及维护保养要点,以确保您正确、安全地使用本产品。
二、产品特点1. 强劲动力:电动推杆采用高效电机作为驱动源,具有出色的推力和承载能力。
2. 稳定性高:采用先进的控制系统和精密的制造技术,确保电动推杆运行平稳、可靠。
3. 多功能:电动推杆可以根据实际需求进行定制,包括推力、行程、速度等参数,以适应不同应用场合的需求。
三、安全操作指南为确保您的安全,请在使用电动推杆前仔细阅读以下操作指南:1. 请勿将手指或其他物体伸入电动推杆的运动范围内,以防危险发生。
2. 在使用过程中,请确保电动推杆周围没有障碍物,以确保运动时的安全。
3. 使用电动推杆前,请检查连接部件的紧固情况,确保其牢固可靠。
4. 请勿擅自改动电动推杆的内部结构,以免引发故障或危险。
5. 使用过程中如发现异常情况或故障,请立即停用,并联系专业人员进行检修。
四、操作步骤1. 对电动推杆进行电源连接。
将电动推杆与电源进行连接,确保连接正常且电压稳定。
2. 调节行程和速度。
根据实际需求调节电动推杆的行程和速度参数。
可根据实际情况进行试验和调整。
3. 操作控制器进行推杆运动。
使用配套的操作控制器,按照指示操作,控制电动推杆的前后运动。
4. 运动结束后断开电源。
在使用完毕后,及时断开电动推杆的电源,以免浪费能源和避免因电压不稳定造成的损坏。
五、维护保养1. 定期检查电动推杆的连接部件,确保其牢固可靠,如有松动及时紧固。
2. 定期清洁电动推杆的表面,保持干净整洁。
3. 使用过程中如发现异常状况或噪音增大,请立即停用并联系售后服务部门进行维修。
4. 请勿擅自拆卸电动推杆的外壳,如需要维修,请联系售后服务部门。
六、故障排除以下为一些可能出现的故障及解决方法:1. 电动推杆运行缓慢或无法运行:请检查电源连接是否稳定,电流是否正常。
力纳克电动推杆控制盒CO61产品数据表说明书
LINAK控制盒CO61提供了一系列前所未有的功能- 所有功能均采用标准化技术、接口和兼容性。
适用于与力纳克电动推杆配套的CO61,适合于控制如电动病床的运动。
它配备200W SMPS 开关电源,具有突出的电缆管理以及易安装的优势。
这款控制盒为医疗和护理设备厂商打开了在更多设备上应用的推杆传动系统的可能。
CO61 的标准配置包括FET,IPX6耐清洗消毒等级,以及电池端口。
整个平台完全契合力纳克“一盒通世界”的理念-在全世界任何地方都适用。
特性:• 电源: 通用, 200W有效输出功率(开关电源)100-240VAC,50/60Hz -15%/+10%• 市电指示器: 有, 绿色LED (与市电连接)• 推杆接口: 4 通道-6针minifit连接器• CO-Link TM:主和从CO61的链接-最多8通道和2x200 W • 电池接口: 1 端口-4针Mini-Fit连接器 (输出: 300 mA无推杆运行时)• 待机功率: 最大0.5 W (120/230V)• 颜色: 浅灰色 (RAL7035)• 输出短路保护装置: 有• 控制原理: 场效应管(无继电器噪音)• 工作占空比: 10%,-2/18分钟,开/关交替使用。
最大功率,在25°C时,200 W持续80秒,100 W持续40秒。
• 重量: 轻量化, 仅0.7 kg• 推杆兼容性: 兼容信号、 霍尔反馈和电位计反馈的推杆• 电池充电器: 电池输入,无充电器,但支持带充电器的电池• 充电指示器: 可由BA19/BA21支持• 蜂鸣器: 蜂鸣器可外置• 电池警报: 可由BA19/BA21支持 • EOP: 有• IP防水等级: IPX6 Washable DURA™ (耐清洗消毒)• 运行: 真正的同步驱动 (霍尔反馈)• 最大电流: 10A/CH,2/18 分钟,在有限时间内,最大12A/CH• 配件: 标配 OpenBus TM• 电源管理: 高速低负荷和/或低速高负荷• 过载保护: CO61可降低输出电压,防止过载• 安全系统: 热保护,短路保护,热插拔保护• 启动/停止: 软启动/直接停止• 保护等级: Class 2 ; 在电源线上飞出一条地线可达到Class 1• 电线锁: 集成在盖内• 外部电源支持(手动控制器输出): 40 V/200 mA(多熔断器保护)• 安装: 兼容多种安装方式• PCP 版本: PCP2.0 ( 软件支持PCP 1.0)CO61CO61订货示例:暂不用暂不用PCP 版 0 = PCP 1.0 (不适用于新设计)2 = PCP 2.0 (有可能将SW替换为PCP 1.0)级别 9 = 2芯(无接地,II级),无电缆无线通信 0 = 无软件 T = 无软件X = 特殊客户软件电压 1 = 100-240VAC -15%/+10%功率 2 = 200W 通道 4 = 4 通道IP 等级 9 = IPX6 Washable DURA ™(耐水洗)H 桥 0 = 半桥电路颜色 + = RAL7035 浅灰色外壳 6功能 O = 智能 OpenBus ™ 输入类别C =控制盒使用:• 运行温度: +5 °C到+40°C • 储存温度: -10°C到 +50°C • 相对湿度: 20% - 80% ,无凝结• 大气压力: 700到1060 hPa • 海拔高度: 最高3000米• 认证:- IEC60601-1版本 3.1- ANSI/AAMI ES60601-1:2005/(R) 2012 - CSA CAN/CSA-C22.2 No. 60601-1:14 - 日本 PSECO61 - 平台系统概览HB30HB70HB80HB100HD80HL70FS3MJB DJBACO ACC ACK ACT ACOM FPPLA20LA23LA27LA29LA31LA34 LA40LA44BL1CO61 配备了一个绿色的LED 灯用于指示电源连接状态。
(完整版)电动推杆技术要求
电动推杆技术要求电动推杆应符合规定的技术标准要求,并按规定程序批准的图样及技术文件制造。
1、工作条件:1。
1 环境温度范围:-15℃~50℃。
1。
2 环境相对湿度不大于90%。
2、基本技术参数 :2。
1 推杆额定功率应不大于100W。
2.2 推杆额定电流应不大于10A。
2.3 控制器输入电压为AC220V±10%,频率为50Hz或AC110V±10%,频率为60Hz.3、形状与尺寸:3.1 外观结构尺寸应符合图纸要求。
3.2 推杆安装距误差小于±2mm.3.3 推杆的行程误差小于±2mm.4、外观及装配要求:4。
1 推杆及控制器表面清洁,无锈蚀、无脱落、无碰伤。
4.2 推杆、控制器及零部件装配连接牢固、可靠.4.3 推杆运行平稳、无阻尼,无杂音现象.4。
4 零件表面镀(涂)层光滑,色泽均匀,不应有脱落、划伤及氧化等缺陷. 4。
5 塑料件表面平整,色泽一致,不应有裂痕、气泡和明显熔接痕、缩孔等缺陷.5、性能要求:5。
1 机械性能:5.1.1 推杆静态阻尼(自锁力)应符合规定。
5.1。
2 额定电压下,推杆负载应符合推拉力的规定。
5。
1。
3 推杆承受1.5倍负载最大拉力试验,壳体不应有破裂现象。
5.2 空载电流:在额定电压下,推杆运行空载电流应小于0.5A。
5.3 噪声:推杆在空载运行时噪声应不大于50dB(A).5。
4 绝缘电阻:控制系统输入端与机壳间的绝缘电阻,在热态时不低于5MΩ,常态时不低于100MΩ.5.5 电介强度:电介强度应符合GB 9706。
1中20.3的规定。
5.6 非正常工作:推杆在运行过程中,当负载大于规定推拉力时,控制系统自动停止运行。
5.7 控制器要求:5。
7。
1 控制器所用的电源变压器应符合GB 9706.1中57.9的规定。
5.7.2 推杆及控制器的元器件爬电距离和电气间隙应符合GB 9706.1中57。
10的规定。
5.7。
3 操作器控制各推杆,应运行正常,无失灵现象.5。
电动推杆样本范文
电动推杆样本范文电动推杆是一种传动装置,适用于需要线性运动的场合。
它以电动机为动力源,通过传动装置将电动机的旋转运动转换为直线运动,并利用推杆将力传递给被推动物体。
电动推杆广泛应用于自动化设备、机械制造、医疗器械等领域。
下面将介绍电动推杆的结构、工作原理以及应用领域。
电动推杆的结构主要包括电动机、传动装置、推杆和控制系统。
传动装置是将电动机的旋转运动转换为直线运动的核心部件。
通常采用的传动装置有齿轮传动、蜗杆传动和丝杆传动等。
其中,丝杆传动是应用较为广泛的一种传动方式,它通过丝杆和螺母的配合运动,实现电动机旋转运动到推杆的线性运动。
推杆是电动推杆的输出部件,它承载着推动被推动物体的力。
推杆通常由高强度的材料制成,如铝合金或不锈钢。
推杆的长度和直径可以根据具体应用需求进行定制。
控制系统是电动推杆的操作控制部分,它通常由电控箱和控制装置组成。
电控箱集成了电源、控制电路和保护装置,通过控制装置可以实现电动推杆的启动、停止、速度调节等功能。
目前,许多电动推杆还支持远程控制和自动化控制,通过与计算机或PLC等设备的联动,可实现更精确、高效的控制。
电动推杆的工作原理是利用电动机转动产生的动力,通过传动装置将旋转运动转换为直线运动。
通常情况下,电动推杆实现的是单方向的推动,即只能进行正向或逆向的线性运动。
推杆的线性位移和运行速度可以通过控制系统来调节,以满足不同的工作需求。
电动推杆在众多领域中得到了广泛的应用。
在自动化设备方面,电动推杆可用于自动门、自动窗帘、自动工件夹持等场合,实现设备的自动化控制。
在机械制造领域,电动推杆可应用于注塑机、压力机等设备中,实现机械运动的精确控制。
在医疗器械方面,电动推杆可用于医院床、手术台等设备,提供精确的调节和控制功能。
总之,电动推杆作为一种高效的传动装置,可以实现电动机的旋转运动到直线运动的转换,并将力传递给被推动物体。
它具有结构简单、操作方便、控制精确等优点,在自动化设备、机械制造、医疗器械等领域中得到了广泛的应用。
DT电动推杆说明书
DT电动推杆说明书————————————————————————————————作者:————————————————————————————————日期:地址:象山石浦渔港中路77号TEL:8 FAX:1E-mail:电动推杆一、概述电动推杆是一种直行程往复执行元件,且借助于其它杆系还能完成转动和摆动,被广泛以重量轻、推拉力大、噪音低、耗能少、安装保养方便,可单独操作,也可以远距离集中控制等优点,被广泛应用于冶金、电力、煤炭、机构、化工等部门,尤其适用于远距离、高空及危险等场合。
代替液压、气动装置进行集中控制或自动控制。
