电动推杆简及其工作原理与内部结构透析
电动推杆结构及原理
电动推杆结构及原理电动推杆是一种常见的机械传动装置，它通过电动机驱动，实现直线运动。
它的结构简单，原理清晰，广泛应用于自动化设备、工业生产线等领域。
一、电动推杆的结构电动推杆由电动机、减速机、螺杆、导轨、滑块等组成。
电动机通过减速机驱动螺杆旋转，螺杆的旋转将转动运动转化为直线运动，通过导轨和滑块使得推杆能够在直线方向上运动。
具体来说，电动推杆的结构包括以下几个部分：1. 电动机：电动推杆的动力源，一般采用交流电动机或直流电动机。
电动机通过轴与减速机连接，将电能转化为机械能。
2. 减速机：减速机主要起到减速作用，将电动机高速旋转的转动运动转化为螺杆的低速旋转运动。
减速机一般采用齿轮传动或带传动，具有稳定性和可靠性。
3. 螺杆：螺杆是电动推杆的关键部件，它是将电能转化为机械能的媒介。
螺杆通过螺纹与螺母配合，当螺杆旋转时，螺母沿着螺杆轴线方向移动，从而实现直线运动。
4. 导轨：导轨是电动推杆的支撑部件，它能够使推杆在直线方向上运动。
导轨一般由高硬度、高精度的金属材料制成，具有良好的刚性和耐磨性。
5. 滑块：滑块是电动推杆的运动部件，它与导轨配合，使推杆能够在直线方向上平稳运动。
滑块一般采用滚珠或滚子来减小摩擦阻力，提高运动的平稳性和精度。
二、电动推杆的工作原理电动推杆的工作原理是将电能转化为机械能，通过螺杆的转动实现直线运动。
当电动机启动时，电能被转化为机械能，通过减速机将高速旋转的电动机转动运动转化为螺杆的低速旋转运动。
螺杆通过螺纹与螺母配合，当螺杆旋转时，螺母沿着螺杆轴线方向移动，从而实现直线运动。
导轨和滑块起到了支撑和运动导向作用，使得推杆能够在直线方向上平稳运动。
滑块一般采用滚珠或滚子来减小摩擦阻力，提高运动的平稳性和精度。
电动推杆的速度和行程可以通过调节电动机的转速和减速机的传动比来实现。
通过控制电动机的正反转和转速，可以控制推杆的运动方向和速度。
同时，电动推杆还可以与传感器、控制器等配合使用，实现自动化控制。

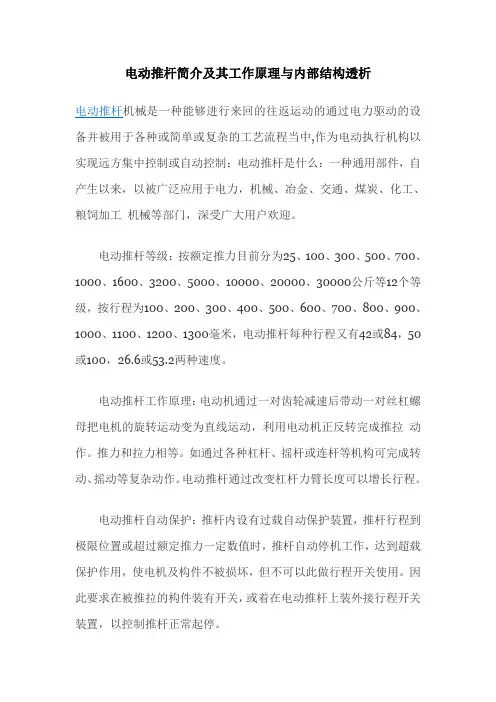

电动推杆简介及其工作原理与内部结构透析
电动推杆简介及其工作原理与内部结构透析电动推杆机械是一种能够进行来回的往返运动的通过电力驱动的设备并被用于各种或简单或复杂的工艺流程当中,作为电动执行机构以实现远方集中控制或自动控制；电动推杆是什么：一种通用部件，自产生以来，以被广泛应用于电力，机械、冶金、交通、煤炭、化工、粮饲加工机械等部门，深受广大用户欢迎。
电动推杆等级：按额定推力目前分为25、100、300、500、700、1000、1600、3200、5000、10000、20000、30000公斤等12个等级，按行程为100、200、300、400、500、600、700、800、900、1000、1100、1200、1300毫米，电动推杆每种行程又有42或84，50或100，26.6或53.2两种速度。
电动推杆工作原理：电动机通过一对齿轮减速后带动一对丝杠螺母把电机的旋转运动变为直线运动，利用电动机正反转完成推拉动作。
推力和拉力相等。
如通过各种杠杆、摇杆或连杆等机构可完成转动、摇动等复杂动作。
电动推杆通过改变杠杆力臂长度可以增长行程。
电动推杆自动保护：推杆内设有过载自动保护装置，推杆行程到极限位置或超过额定推力一定数值时，推杆自动停机工作，达到超载保护作用，使电机及构件不被损坏，但不可以此做行程开关使用。
因此要求在被推拉的构件装有开关，或着在电动推杆上装外接行程开关装置，以控制推杆正常起停。
电动推杆内部结构：电动推杆由驱动电机、减速齿轮、丝杆、铜螺母、导管、推杆、滑座、弹簧、外壳及安全开关等零件所组成。
结构紧凑、动作灵活、安装方便。
在客户选择电动推杆机时能够方便检测我们会使用外接的开关半置包括使用的支撑架构当然还包括推杆的保护箱。
电动推杆是一种新型的电动执行机构，电动推杆主要由电机、推杆和控制装置等机构组成的一种新型直线执行机构，可以实现远距离控制、集中控制。
电动推杆在一定范围行程内作往返运动，一般电动推杆标准行程在，100，150，200，250，300，350，400mm，特殊行程也可根据不同应用条件要求设计定做。
电动推杆工作原理
电动推杆工作原理
电动推杆工作原理是通过电机驱动系统的转动力量，将转动运动转换为直线推动力量。
这种工作原理可以广泛应用于各种需要直线运动的场合，如自动门、自动窗帘、自动升降台等。
电动推杆主要由电机、传动装置和导轨组成。
电机是驱动力的源头，一般采用直流电机或步进电机。
传动装置将电机的旋转运动转换为直线推动运动。
常见的传动方式有丝杠传动和滚珠丝杠传动。
丝杠传动通过在螺杆上的螺纹结构与螺母的配合，实现直线推动。
滚珠丝杠传动则在丝杠和螺母之间增加了滚珠装置，减小了传动时的摩擦力，提高了传动效率和精度。
导轨是电动推杆的支撑和导向系统，使其能够在直线方向上平稳运行。
导轨的设计和材料的选择对于推杆的稳定性和精度起着重要作用。
电动推杆的工作过程中，电机驱动传动装置产生转动力矩，通过传动装置将转动力矩转换为直线推动力。
推杆上的负荷受到直线推动力的作用，实现所需的运动。
电动推杆可以通过控制电机的电流和电压来实现速度和力量的调节。
一般采用电子控制系统来控制电机的运行，实现推杆的自动化控制。
总的来说，电动推杆通过电机驱动系统将转动运动转化为直线推动力，实现了在各种工业和家庭场合中的直线运动需求。
电动推杆基本知识及检验方法培训
电动推杆基本知识及检验方法培训电动推杆是一种广泛应用于工业生产中的装配设备，它能够通过电动机驱动螺杆进行线性运动，用以完成各种需要定点推力或拉力的工作任务。
本文将介绍电动推杆的基本知识以及检验方法。
一、电动推杆的基本知识1.结构组成电动推杆由电动机、减速机、螺杆、导轨、滑块等组成。
电动机是驱动装置，可以通过电源供电并将电能转化为机械能来驱动推杆的运动。
减速机用于降低电动机的转速并提高输出扭矩，以便推动螺杆完成线性运动。
螺杆和导轨是核心部件，它们相互配合以实现推杆的精密运动。
滑块用于连结推杆和外部工作载荷，传递推力或拉力。
2.工作原理电动推杆的工作原理类似于螺旋千斤顶，通过螺杆的旋转带动滑块在导轨上做线性运动。
电动机带动减速机输出旋转力矩，通过螺杆的旋转将旋转运动转化为线性运动，滑块沿导轨上下移动来完成推力或拉力的传递。
3.特点与应用电动推杆具有结构简单、功率大、精度高、噪音低、能耗低、寿命长等特点。
它广泛应用于各种需要精确定位和重复推力或拉力的场合，如自动化装配线、输送线、包装设备、机床等领域。
二、电动推杆的检验方法1.外观检验外观检验主要包括检查电动推杆的表面是否平整、无划痕或变形，各连接件是否紧固，外观是否整洁等。
2.电气性能检验电气性能检验主要包括检测电动推杆的输入功率、电流、电压等参数是否符合设计要求；检测电机的绝缘电阻是否正常；检测电机的运转是否平稳、无噪音、无异常振动等。
3.功能性能检验功能性能检验主要包括推杆的推力或拉力是否符合设计要求；推杆的速度和运动精度是否满足要求，如是否有明显的误差或抖动；滑块是否正常运动，是否在导轨上无卡滞现象等。
4.寿命测试寿命测试是检验电动推杆寿命是否达到设计要求的关键测试。
可以通过根据设定的推力或拉力进行连续工作，记录工作时间以及电动推杆的运行状态，直到达到设计要求的寿命为止。
5.温度测试温度测试是检验电动推杆是否具有良好散热性能的重要测试。
可以通过在运行过程中测量电动推杆各部位的温度变化情况，并与设计要求进行对比。

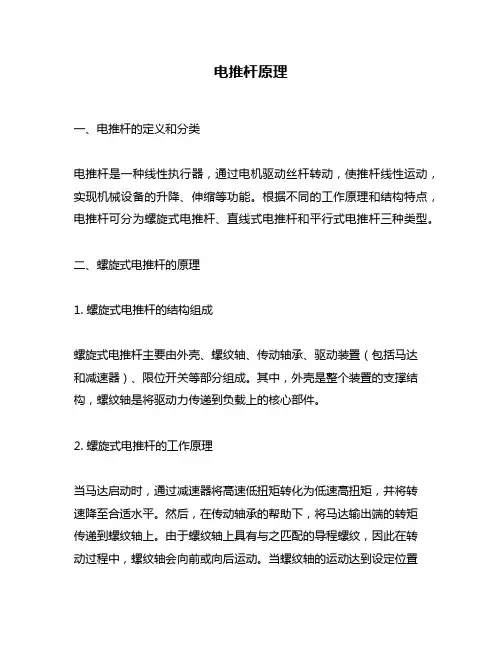

电推杆原理
电推杆原理一、电推杆的定义和分类电推杆是一种线性执行器，通过电机驱动丝杆转动，使推杆线性运动，实现机械设备的升降、伸缩等功能。
根据不同的工作原理和结构特点，电推杆可分为螺旋式电推杆、直线式电推杆和平行式电推杆三种类型。
二、螺旋式电推杆的原理1. 螺旋式电推杆的结构组成螺旋式电推杆主要由外壳、螺纹轴、传动轴承、驱动装置（包括马达和减速器）、限位开关等部分组成。
其中，外壳是整个装置的支撑结构，螺纹轴是将驱动力传递到负载上的核心部件。
2. 螺旋式电推杆的工作原理当马达启动时，通过减速器将高速低扭矩转化为低速高扭矩，并将转速降至合适水平。
然后，在传动轴承的帮助下，将马达输出端的转矩传递到螺纹轴上。
由于螺纹轴上具有与之匹配的导程螺纹，因此在转动过程中，螺纹轴会向前或向后运动。
当螺纹轴的运动达到设定位置时，限位开关将停止马达的工作，从而实现对负载的控制。
三、直线式电推杆的原理1. 直线式电推杆的结构组成直线式电推杆主要由外壳、丝杠、传动轴承、驱动装置（包括马达和减速器）、限位开关等部分组成。
其中，丝杠是将驱动力传递到负载上的核心部件。
2. 直线式电推杆的工作原理当马达启动时，通过减速器将高速低扭矩转化为低速高扭矩，并将转速降至合适水平。
然后，在传动轴承的帮助下，将马达输出端的转矩传递到丝杠上。
由于丝杠上具有与之匹配的螺纹母线和滚珠或滑块导轨，因此在转动过程中，丝杠会向前或向后运动。
当丝杠的运动达到设定位置时，限位开关将停止马达的工作，从而实现对负载的控制。
四、平行式电推杆的原理1. 平行式电推杆的结构组成平行式电推杆主要由外壳、丝杠、传动轴承、驱动装置（包括马达和减速器）、限位开关等部分组成。
其中，丝杠是将驱动力传递到负载上的核心部件。
2. 平行式电推杆的工作原理当马达启动时，通过减速器将高速低扭矩转化为低速高扭矩，并将转速降至合适水平。
然后，在传动轴承的帮助下，将马达输出端的转矩传递到丝杠上。
由于丝杠上具有与之匹配的螺纹母线和滚珠或滑块导轨，因此在转动过程中，丝杠会向前或向后运动。
电动推杆的原理
电动推杆的原理电动推杆是一种能够将旋转运动转化为线性运动的装置，它广泛应用于各种机械设备中。
其原理主要基于电机的转动，通过蜗杆、蜗轮等传动机构将电机的旋转运动转化为线性运动，从而实现推杆的伸缩。
本文将详细介绍电动推杆的原理及其应用。
一、电动推杆的基本原理电动推杆由电机、蜗杆、蜗轮、传动杆、推杆等部分组成。
其基本工作原理为：电机的旋转运动通过蜗杆、蜗轮等传动机构转化为推杆的线性运动，从而实现推杆的伸缩。
具体来说，当电机启动时，电机的转子开始旋转，通过减速机构将高速旋转的电机转子转化为低速高扭矩的输出轴，然后通过蜗杆、蜗轮等传动机构将转动运动转化为线性运动，从而驱动推杆的伸缩。
蜗杆是将旋转运动转化为线性运动的重要传动机构，其结构由蜗杆和蜗轮组成。
蜗杆是一种螺旋形的圆柱体，其表面上有一条螺旋形的凸起，称为蜗纹。
蜗轮则是一种带有蜗纹的齿轮，其结构类似于蜗杆的表面。
当蜗杆旋转时，蜗轮受到蜗杆的螺旋力，从而产生线性运动。
传动杆是连接蜗轮和推杆的部分，其主要作用是传递蜗轮的运动到推杆上，从而实现推杆的伸缩。
传动杆通常由钢材或铝材制成，具有一定的强度和韧性，能够承受推杆的拉伸和压缩力。
推杆是电动推杆的核心部件，其作用是将线性运动转化为机械动作。
推杆通常由铝合金或不锈钢制成，具有一定的强度和刚度，能够承受机械力的作用。
推杆的长度和行程可以根据具体应用进行调整。
二、电动推杆的应用领域电动推杆广泛应用于各种机械设备中，主要用于实现线性运动和机械动作。
其应用领域包括以下几个方面：1. 工业自动化：电动推杆可以用于各种自动化设备中，例如自动化装配线、自动化包装线、自动化加工设备等。
其作用是实现机械手臂、夹具、升降平台等的线性运动和机械动作，从而提高生产效率和质量。
2. 医疗设备：电动推杆可以用于各种医疗设备中，例如手术床、电动轮椅、护理床等。
其作用是实现床体的升降、翻转、调节等功能，从而提高病人的舒适度和医疗效果。
3. 电动家具：电动推杆可以用于各种家具中，例如电动床、电动沙发、电动桌子等。
电动推杆原理与结构图
电动推杆原理与结构图
电动推杆是一种常见的线性执行器，它通过电动机驱动螺杆转动，从而实现推
动推杆的运动。
在工业自动化领域，电动推杆被广泛应用于各种机械设备中，如自动门、自动窗、自动化生产线等。
本文将介绍电动推杆的原理与结构图，以便更好地理解其工作原理和组成结构。
首先，我们来了解一下电动推杆的原理。
电动推杆主要由电动机、蜗杆、蜗轮、推杆、导轨、外壳等部件组成。
当电动机启动时，电动机输出的动力通过蜗轮和蜗杆传动到推杆上，推杆在导轨上进行直线运动。
蜗轮和蜗杆的传动方式可以将电机的旋转运动转换为推杆的直线运动，实现了推杆的伸缩功能。
同时，导轨的设计能够保证推杆的运动轨迹稳定，确保了推杆的工作精度。
其次，我们来看一下电动推杆的结构图。
电动推杆的结构图可以分为电动机部
分和推杆部分。
电动机部分包括电动机、蜗轮、蜗杆等部件，推杆部分包括推杆、导轨、外壳等部件。
电动机部分是电动推杆的动力来源，通过电动机的转动驱动蜗轮和蜗杆，从而实现推杆的运动。
推杆部分是电动推杆的执行部分，推杆在导轨上进行直线运动，完成各种工作任务。
整个结构图清晰地展示了电动推杆的各个部件之间的连接关系和工作原理。
总的来说，电动推杆通过电动机驱动蜗轮和蜗杆，实现推杆的直线运动。
其结
构简单、工作可靠，广泛应用于各种自动化设备中。
通过本文的介绍，相信读者对电动推杆的原理和结构有了更深入的了解，能够更好地应用于实际工程中。
电动推拉杆工作原理
电动推拉杆工作原理
电动推拉杆是一种装置，通过电动机的驱动实现推拉功能。
它的工作原理可以简述为以下几个步骤：
1. 电动机驱动：电动推拉杆内部装有电动机，在外部输入电源后，电动机开始工作。
通常使用交流电动机或直流电动机来提供驱动力。
2. 齿轮传动：电动推拉杆内部的电动机通常通过齿轮传动系统与推杆相连。
电动机传递动力给齿轮，齿轮再传递动力给推杆。
3. 推拉杆运动：齿轮传动后，推杆开始运动。
推拉杆通常是一个杆状物，可以沿着特定轴向进行推拉。
推杆的运动方向和距离可以通过调整电动机的驱动方式和齿轮传动系统的设计来控制。
4. 限位传感器：为了确保推拉杆的运动范围和位置，电动推拉杆通常会配备限位传感器。
限位传感器能够检测推拉杆的位置，并向控制系统发送信号。
当推拉杆达到预设的位置时，控制系统可以停止电动机的运转，以避免过度推拉或拉伸。
5. 控制系统：电动推拉杆的运行通常由一个控制系统来管理。
控制系统可以接受用户的操作指令或传感器的信号，并相应地控制电动机的运转。
控制系统可以使用开关、按钮、遥控器或计算机等方式进行操作。
总的来说，电动推拉杆通过电动机的驱动、齿轮传动、推拉杆
的运动和限位传感器的反馈来实现推拉功能。
这种装置可以在许多应用领域中使用，例如自动门、医疗设备、工业机械等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动推杆简介及其工作原理与内部结构透析
简介
电动推杆，英文名Linear Actuator，又称推杆电机、电动缸及线性致动器。
电动推杆是一种将电动机的旋转运动转变为推杆的直线往复运动的电力驱动装置。
可用于各种简单或复杂的工艺流程中做为执行机械使用，以实现远距离控制、集中控制或自动控制。
电动推杆相册(12张)
分类
1、按丝杠形式分：梯形丝杆式（康菲亚KA10-70），滚珠丝杆式，行星滚珠丝杆式等。
2、按电机类型分：直流电机式（12/24/36V），交流电机式（220/380V），步进电机式，伺服电机式等。
主要用途
电动医疗床、电动沙发、电动展台升降杆、工业电动升降系统、相机架、头影机、婚庆系统
主要结构
电动推杆由驱动电机、减速齿轮、螺杆、螺母、导套、推杆、滑座、弹簧、外壳及涡轮、微动控制开关等组成。
电动推杆是一种新型的电动执行机构，电动推杆主要由电机、推杆和控制装置等机构
组成的一种新型直线执行机构，可以实现远距离控制、集中控制。
电动推杆在一定范围行程内作往返运动，一般电动推杆标准行程在，100，150，200，250，300，350，400mm，特殊行程也可根据不同应用条件要求设计定做。
电动推杆可以根据不同的应用负荷而设计不同推力的电动推杆，一般其最大推力可达6000N，空载运行速度为4mm~35mm/s,电动推杆以24V/12V 直流永磁电机为动力源，把电机的旋转运动转化为直线往复运动。
推动一组连杆机构来完成风门、阀门、闸门、挡板等切换工作。
采用电动推杆作为执行机构不仅可减少采用气动执行机构所需的气源装置和辅助设备，也可减少执行机构的重量。
气动执行机构在整个控制运行过程中都需要有一定的气压，虽然可采用消耗量小的放大器等，但日积月累，耗气量仍是巨大的。
采用电动推杆执行机构，在改变控制开度时，需要供电，在达到所需开度时就可不再供电，因此从节能看，电动推杆执行机构比气动执行机构有明显节能优点。
适用于远距离操纵而广泛用于电力、化工、冶金、矿山、轻工、交通、船舶等部门的风门、阀门、闸门等机构的启闭、物料装卸、流量控制等。
现已被越来越多的部门用它来代替机构手、液压阀、减速传动机构的自动装置。
工作原理
电动机经齿轮减速后，带动一对丝杆螺母。
把电机的旋转运动变成直线运动，利用电动机正反转完成推杆动作。
如通过各种杠杆、摇杆或连杆等机构可完成转动、摇动等复杂动作。
通过改变杠杆力臂长度，可以增大或加大行程。
行程控制装置
涡轮蜗杆传动形式：电机齿轮上的涡杆带动涡轮转动，使涡轮内的小丝杆作轴向移动，由连接板带动限位杆相应作轴向移动，至所需行程时，通过调节限位块压下行程开关断电，电动机停止运转（正反控制相同）。
齿轮传动形式：电机通过减速齿轮后带动安装于内管的小丝杆，带动与之连接一起的做轴向运行螺母，至所设定的行程时螺母触角压住限位开关断开电源，电机停止运动（反向与之相同）。
可选配电位器，用以显示推杆运行的行程状态，还可加配编码器，来实现分几步走完整个行程（即走走停停）。
特点
设计新颖精致、体积小、精度高、完全同步、自锁性能好、卫生，电机直接驱动，不需要管道的气源、油路，现已大量用于生产线、汽车、透气窗开启、军工、舞台、纺织、污
水处理等各个行业设备上。
可选附件
1、编码器：通过脉冲数准确反馈马达主轴转动圈数，从而精确计算电动推杆行程变化，实现精确控制。
2、电位计：用来反馈电机电阻的大小，从而反映推杆所在的行程位置，最终达到控制推杆在行程中间任一位置停止的目的。
3、手摇装置：部分蜗轮蜗杆结构及齿轮结构的推杆可以安装手摇出轴，在断电的情况下，接上手摇扳手后就能通过手摇达到让推杆调整位置的作用。
4、霍尔反馈：马达轴上安装霍尔线路板，通过霍尔原理能够准确反馈马达旋转圈数，以实现对推杆进行精确控制的目的。
5、PLC控制：可提供PLC接入端口，达到过程实时控制。
6、控制器：又称变压器，分为控制单台，2台，3台及多台的控制器。
将AC220V电压变成DC12/24/36V等电压，并将1-n个电动推杆与操作器串联在一起。
7、操作器：又称手控器，分为功能单排，2排，3排及多排的操作器。
连于控制器至上。
选购注意事项
首先各个厂家是根据客户的具体参数进行订做加工的，这需要有一定的供货周期，那么，客户在选购电动推杆时，首先要预留出一定的工期，具体的交货时间可以跟厂家实际沟通好，以免因为工期而延误使用。
其次，电动推杆属于机械辅助设备，是跟其它设备配套使用的，这就涉及到安装尺寸问题，各厂家的产品尺寸，都有大概标准，但也不完全相同。
为了避免因为尺寸问题影响到安装，在选型时一定要把电动推杆的尺寸先设计到要使用的设备中去，而不是先加工好设备，后选择电动推杆，这样就很麻烦，结果是想用用不上，因为尺寸不合适。
要么改设备，要么改电动推杆方案，即使最后安装好了，无论对整套设备还是电动推杆来说，性能
多少都会有些影响，不能充分发挥其功能性。
另外，选购电动推杆一定要考虑使用的频率，一般各个厂家的型号都有标注，常见的是工作制，这个具体还要跟厂家沟通好，目前市场上有好多产品虽然标注了，但是实际工作频率可能达不到，所以价格特别低的产品客户就要注意了，使用性能也会打折扣的。
电动推杆等级：按额定推力目前分为25、100、300、500、700、1000、1600、3200、5000、10000、20000、30000公斤等12个等级，按行程为100、200、300、400、500、600、700、800、900、1000、1100、1200、1300毫米，电动推杆每种行程又有42或84，50或100，26.6或53.2两种速度。
电动推杆工作原理：电动机通过一对齿轮减速后带动一对丝杠螺母把电机的旋转运动变为直线运动，利用电动机正反转完成推拉动作。
推力和拉力相等。
如通过各种杠杆、摇杆或连杆等机构可完成转动、摇动等复杂动作。
电动推杆通过改变杠杆力臂长度可以增长行程。
电动推杆自动保护：推杆内设有过载自动保护装置，推杆行程到极限位置或超过额定推力一定数值时，推杆自动停机工作，达到超载保护作用，使电机及构件不被损坏，但不可以此做行程开关使用。
因此要求在被推拉的构件装有开关，或着在电动推杆上装外接行程开关装置，以控制推杆正常起停。
电动推杆内部结构：电动推杆由驱动电机、减速齿轮、丝杆、铜螺母、导管、推杆、滑座、弹簧、外壳及安全开关等零件所组成。
结构紧凑、动作灵活、安装方便。
在客户选择电动推杆机时能够方便检测我们会使用外接的开关半置包括使用的支撑架构当然还包括推杆的保护箱。
电动推杆的工作环境
1、工作环境：不含强腐蚀性、易燃、易爆的介质；
2、环境温度：-30℃～50℃；
3、相对湿度：80%（20±5℃）；
4、无强烈震动；
5、工作制：①短时工作制：额定时间10分钟；②频繁工作制：每小时往复十五次；
6、海拔高度不超过1000米；
7、电源：380V、50Hz、三相四线制。
电动推杆的应用
电动推杆广泛用于电力、化工、冶金、矿山、轻工、交通、船舶等部门的风门、阀门、闸门等机构的启闭、物料装卸、流量控制等。
现已被越来越多的部门肯它来代替机构手、液坟阀、减速传动机构的自动装置。
也适合于具有相同工作环境和使用要求的其它行业中，并具有满足系统要求的程控、集控和就地控制的能力。
电动推杆的常见故障与排除。
