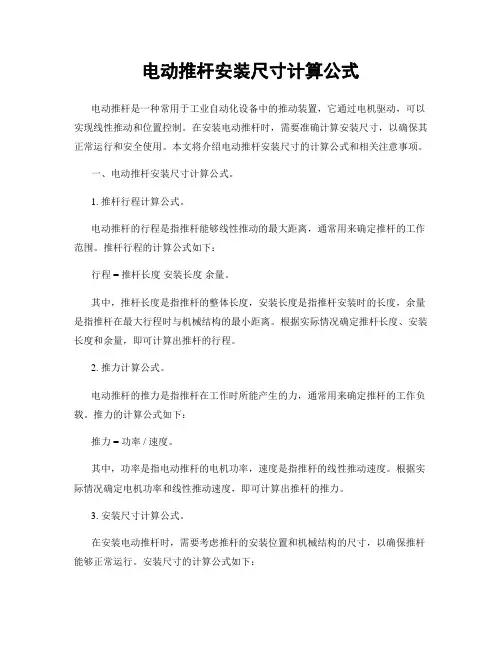

电动推杆安装尺寸计算公式
电动推杆安装尺寸计算公式电动推杆是一种常用于工业自动化设备中的推动装置，它通过电机驱动，可以实现线性推动和位置控制。
在安装电动推杆时，需要准确计算安装尺寸，以确保其正常运行和安全使用。
本文将介绍电动推杆安装尺寸的计算公式和相关注意事项。
一、电动推杆安装尺寸计算公式。
1. 推杆行程计算公式。
电动推杆的行程是指推杆能够线性推动的最大距离，通常用来确定推杆的工作范围。
推杆行程的计算公式如下：行程 = 推杆长度安装长度余量。
其中，推杆长度是指推杆的整体长度，安装长度是指推杆安装时的长度，余量是指推杆在最大行程时与机械结构的最小距离。
根据实际情况确定推杆长度、安装长度和余量，即可计算出推杆的行程。
2. 推力计算公式。
电动推杆的推力是指推杆在工作时所能产生的力，通常用来确定推杆的工作负载。
推力的计算公式如下：推力 = 功率 / 速度。
其中，功率是指电动推杆的电机功率，速度是指推杆的线性推动速度。
根据实际情况确定电机功率和线性推动速度，即可计算出推杆的推力。
3. 安装尺寸计算公式。
在安装电动推杆时，需要考虑推杆的安装位置和机械结构的尺寸，以确保推杆能够正常运行。
安装尺寸的计算公式如下：安装尺寸 = 推杆长度 + 余量。
其中，推杆长度是指推杆的整体长度，余量是指推杆在最大行程时与机械结构的最小距离。
根据实际情况确定推杆长度和余量，即可计算出推杆的安装尺寸。
二、电动推杆安装尺寸的注意事项。
1. 确定推杆的安装位置。
在安装电动推杆时，需要根据实际工作需求确定推杆的安装位置，以确保推杆能够正常运行。
通常情况下，推杆的安装位置应考虑到机械结构的尺寸和工作空间的限制，同时要保证推杆能够顺利进行线性推动。
2. 确定推杆的安装方向。
在安装电动推杆时，需要确定推杆的安装方向，以确保推杆能够与机械结构配合良好。
通常情况下，推杆的安装方向应考虑到工作负载的方向和机械结构的布局，同时要保证推杆能够顺利进行线性推动。
3. 确定推杆的安装高度。
电动推杆使用方法说明书
电动推杆使用方法说明书一、产品介绍电动推杆是一种用于推动物体的机械装置，广泛应用于各个工业领域。
本说明书将详细介绍电动推杆的使用方法，以确保用户能够正确使用该设备。
二、安全操作注意事项1. 在使用电动推杆之前，请仔细阅读本说明书，并确保已理解和掌握其中的安全操作要点。
2. 在使用电动推杆时，应确保工作环境清洁、干燥，并远离易燃物品。
3. 在进行维护或保养时，务必切断电源并确保设备处于停止状态。
4. 在操作过程中，不得将手指或其他物体接近电动推杆的活动部件。
三、设备组成与安装1. 电动推杆由电机、传动装置和推杆组成。
在安装前，应先检查设备是否完好，零部件是否齐全，并确保所有螺钉已紧固。
2. 安装时，应选择平整稳固的地面，并确保电动推杆与被推动物体的连接牢固可靠。
3. 在安装过程中，应避免与电动推杆的活动部件直接接触。
四、操作方式与步骤1. 连接电源：先将电动推杆的电源线与配套的电源插座连接，并确保电压与电机额定电压相符。
2. 自动模式：将开关调至自动模式，在配套遥控器或操作面板上选择所需推杆的行程和速度，并按下开始按钮。
3. 手动模式：将开关调至手动模式，在手柄上操作推杆的行程和速度。
4. 停止：在需要停止推杆运动时，将开关调至停止位置。
五、保养与维护1. 定期清洁：使用电动推杆一段时间后，应进行清洁，去除表面的灰尘和污垢。
2. 检查螺栓和紧固件：定期检查设备的螺栓和紧固件是否松动，如有需要，请进行紧固。
3. 润滑部件：根据使用频率，定期对电动推杆的运动部件进行润滑，以确保设备的正常运转。
4. 异常处理：如遇到设备异常情况，如异常噪音、异味等，请立即停止使用，并联系售后服务进行维修。
六、故障排除在使用电动推杆时，可能会遇到一些故障情况。
以下是一些常见问题的解决方法：1. 电动推杆无法启动：请检查电源是否连接正常，电压是否符合要求。
2. 推杆运动不顺畅：请检查电动推杆的传动装置是否有异物堵塞，是否需要加润滑油。
2024年电动推杆市场规模分析
2024年电动推杆市场规模分析引言电动推杆是一种用于实现线性运动的电动执行器，在工业自动化领域中起到至关重要的作用。
随着全球工业自动化的不断发展，电动推杆市场也呈现出快速增长的趋势。
本文将对电动推杆市场的规模进行详细分析。
电动推杆市场概况电动推杆市场是工业自动化市场的一个重要组成部分。
目前，电动推杆市场正处于增长阶段，主要受以下因素的推动：1.工业自动化需求增加：随着工业生产的不断发展，越来越多的企业开始采用自动化设备来提高生产效率和质量，从而推动了电动推杆市场的增长。
2.环境保护要求提高：全球对环境保护的要求越来越高，各个行业都在寻求降低能耗和减少排放。
电动推杆具有节能、环保的特点，在满足环境要求的同时，也促进了市场的增长。
3.技术进步推动创新：随着科技的不断进步，电动推杆的性能得到了极大的提升，如精准控制、高速运动等特点。
这些技术的应用不仅满足了市场的需求，也带动了市场规模的扩大。
2024年电动推杆市场规模分析根据市场调研数据显示，预计未来几年电动推杆市场将保持较高的增长速度。
具体分析如下：1.市场规模增长：目前，电动推杆市场的全球规模已经达到了XX亿美元，在未来几年有望继续保持增长。
市场份额以及销售额都将持续增加。
2.应用领域广泛：电动推杆广泛应用于各个领域，如机械制造、汽车制造、食品饮料等。
其中，机械制造行业是电动推杆市场的主要应用领域，占据了市场的较大份额。
3.地区市场分布：目前，电动推杆市场主要分布在北美、欧洲和亚太地区。
其中，亚太地区是电动推杆市场的主要消费市场，预计未来几年其市场规模将持续增长。
4.市场竞争格局：电动推杆市场存在较多的竞争对手，主要包括国内外各类制造商。
市场竞争激烈，各企业通过不断创新和提高产品性能来争夺市场份额。
总结电动推杆市场作为工业自动化市场的重要组成部分，正处于快速增长的阶段。
随着工业自动化需求的增加、环境保护要求的提高以及技术的不断进步，电动推杆市场的规模有望持续扩大。
电动推杆电机基础知识
技术创新与改进
高效能电机设计
通过改进电机材料、优化电机结构，提高电机的 效率和性能，降低能耗。
智能化控制技术
采用先进的传感器和控制系统，实现电动推杆电 机的精准控制和智能调节。
集成化与模块化
将电动推杆电机与其他部件集成，实现模块化设 计，简化安装和维护过程。
应用领域的拓展
医疗设备
电动推杆电机在医疗设备领域的应用逐渐增多，如手术台、治疗 台等。
工作流程
电动推杆电机的工作流程包括电源输入、控制器控制、电机 驱动和推杆动作四个环节。控制器根据输入的信号或指令， 控制电机的正反转和转速，从而实现推杆的精确控制。
应用领域
自动化设备
电动推杆电机在自动化设备领域应用广泛， 如自动化生产线、机器人、自动化仓储系统 等，用于实现设备的自动化控制和精确操作 。
电动推杆电机基础知识
contents
目录
• 电动推杆电机简介 • 电动推杆电机的主要部件 • 电动推杆电机的性能参数 • 电动推杆电机的选择与使用 • 电动推杆电机的发展趋势与未来展望
01 电动推杆电机简介
定义与特点
定义
电动推杆电机是一种将电能转化 为机械能的装置，通过电机驱动 推杆，实现推拉、升降等动作。
可靠性定义
可靠性是指电动推杆电机在正常工作条件下出现故障 的概率。
选择建议
选择具有较长使用寿命和较高可靠性的电动推杆电机， 以确保设备的稳定性和持久性。
过程中所消耗的电 能。
效率定义
效率是指电动推杆电机将电能转换为机械能的效 率。
3
选择建议
选择能耗较低且效率较高的电动推杆电机，以降 低运营成本并提高工作效率。
环保与节能要求促进市场发展
电动推杆应用场景
电动推杆应用场景电动推杆作为一种传动装置，具有广泛的应用场景。
主要应用于需要进行直线运动的机械设备中，例如自动化设备、医疗设备、家具、纺织机械、包装机械、汽车零部件等等。
下面将分别介绍电动推杆在不同领域的应用场景。
1.自动化设备自动化生产线是电动推杆应用的主要领域。
传统的机械手臂可能只能实现在一个平面内的单一运动轨迹，而电动推杆可以通过不同数量的组合来实现多自由度的运动，能够处理更多的产品形态。
自动化设备中的电动推杆不仅能够驱动机器人进行高精度、高速度的运动，还能驱动整个加工中心进行移动与定位，可以高效地完成单片、小批量多样化生产。
2.医疗设备电动推杆在医疗设备领域也有着广泛的应用。
如手术床、病房床、担架等设备都需要使用电动推杆来完成上下升降、前后移动、床面倾斜等功能。
此外，电动推杆还可以用于升降便携式检测仪器、调节电动轮椅座位高度等等。
3.家具电动推杆有利于实现多功能家具。
随着生活水平的提高，人们对家居生活的质量要求越来越高，对于家具的要求也从简单实用性逐渐提升到舒适性和智能化。
例如，现在的电动升降床、无线充电桌、智能调光灯等都采用电动推杆来实现。
此外，电动推杆还能够使沙发实现自动升降，可以匹配气动、液压或者手动机构，让人们更加舒适地享受休闲时光。
4.纺织机械电动推杆在纺织机械中的应用主要是用作织机的梭子移动驱动。
用电动推杆来驱动，可以实现高精度的控制，从而提高产品质量。
在实际的工程中，为了应对梭子运动规律中的特殊情况，一般采用伺服电机驱动电動推杆，能够更好地实现匀速选绕运动，提高纺织品的成品率和生产效率。
总之，电动推杆在各行各业都有广泛的应用场景，能有效地提高设备的运行精度和质量，降低生产成本，提升生产效率，为工业发展带来了新的活力。
电动推杆工作原理
电动推杆工作原理
电动推杆工作原理是通过电机驱动系统的转动力量，将转动运动转换为直线推动力量。
这种工作原理可以广泛应用于各种需要直线运动的场合，如自动门、自动窗帘、自动升降台等。
电动推杆主要由电机、传动装置和导轨组成。
电机是驱动力的源头，一般采用直流电机或步进电机。
传动装置将电机的旋转运动转换为直线推动运动。
常见的传动方式有丝杠传动和滚珠丝杠传动。
丝杠传动通过在螺杆上的螺纹结构与螺母的配合，实现直线推动。
滚珠丝杠传动则在丝杠和螺母之间增加了滚珠装置，减小了传动时的摩擦力，提高了传动效率和精度。
导轨是电动推杆的支撑和导向系统，使其能够在直线方向上平稳运行。
导轨的设计和材料的选择对于推杆的稳定性和精度起着重要作用。
电动推杆的工作过程中，电机驱动传动装置产生转动力矩，通过传动装置将转动力矩转换为直线推动力。
推杆上的负荷受到直线推动力的作用，实现所需的运动。
电动推杆可以通过控制电机的电流和电压来实现速度和力量的调节。
一般采用电子控制系统来控制电机的运行，实现推杆的自动化控制。
总的来说，电动推杆通过电机驱动系统将转动运动转化为直线推动力，实现了在各种工业和家庭场合中的直线运动需求。
电动推杆基本知识及检验方法培训
电动推杆基本知识及检验方法培训电动推杆是一种广泛应用于工业生产中的装配设备，它能够通过电动机驱动螺杆进行线性运动，用以完成各种需要定点推力或拉力的工作任务。
本文将介绍电动推杆的基本知识以及检验方法。
一、电动推杆的基本知识1.结构组成电动推杆由电动机、减速机、螺杆、导轨、滑块等组成。
电动机是驱动装置，可以通过电源供电并将电能转化为机械能来驱动推杆的运动。
减速机用于降低电动机的转速并提高输出扭矩，以便推动螺杆完成线性运动。
螺杆和导轨是核心部件，它们相互配合以实现推杆的精密运动。
滑块用于连结推杆和外部工作载荷，传递推力或拉力。
2.工作原理电动推杆的工作原理类似于螺旋千斤顶，通过螺杆的旋转带动滑块在导轨上做线性运动。
电动机带动减速机输出旋转力矩，通过螺杆的旋转将旋转运动转化为线性运动，滑块沿导轨上下移动来完成推力或拉力的传递。
3.特点与应用电动推杆具有结构简单、功率大、精度高、噪音低、能耗低、寿命长等特点。
它广泛应用于各种需要精确定位和重复推力或拉力的场合，如自动化装配线、输送线、包装设备、机床等领域。
二、电动推杆的检验方法1.外观检验外观检验主要包括检查电动推杆的表面是否平整、无划痕或变形，各连接件是否紧固，外观是否整洁等。
2.电气性能检验电气性能检验主要包括检测电动推杆的输入功率、电流、电压等参数是否符合设计要求；检测电机的绝缘电阻是否正常；检测电机的运转是否平稳、无噪音、无异常振动等。
3.功能性能检验功能性能检验主要包括推杆的推力或拉力是否符合设计要求；推杆的速度和运动精度是否满足要求，如是否有明显的误差或抖动；滑块是否正常运动，是否在导轨上无卡滞现象等。
4.寿命测试寿命测试是检验电动推杆寿命是否达到设计要求的关键测试。
可以通过根据设定的推力或拉力进行连续工作，记录工作时间以及电动推杆的运行状态，直到达到设计要求的寿命为止。
5.温度测试温度测试是检验电动推杆是否具有良好散热性能的重要测试。
可以通过在运行过程中测量电动推杆各部位的温度变化情况，并与设计要求进行对比。
电动推杆的原理
电动推杆的原理电动推杆是一种能够将旋转运动转化为线性运动的装置，它广泛应用于各种机械设备中。
其原理主要基于电机的转动，通过蜗杆、蜗轮等传动机构将电机的旋转运动转化为线性运动，从而实现推杆的伸缩。
本文将详细介绍电动推杆的原理及其应用。
一、电动推杆的基本原理电动推杆由电机、蜗杆、蜗轮、传动杆、推杆等部分组成。
其基本工作原理为：电机的旋转运动通过蜗杆、蜗轮等传动机构转化为推杆的线性运动，从而实现推杆的伸缩。
具体来说，当电机启动时，电机的转子开始旋转，通过减速机构将高速旋转的电机转子转化为低速高扭矩的输出轴，然后通过蜗杆、蜗轮等传动机构将转动运动转化为线性运动，从而驱动推杆的伸缩。
蜗杆是将旋转运动转化为线性运动的重要传动机构，其结构由蜗杆和蜗轮组成。
蜗杆是一种螺旋形的圆柱体，其表面上有一条螺旋形的凸起，称为蜗纹。
蜗轮则是一种带有蜗纹的齿轮，其结构类似于蜗杆的表面。
当蜗杆旋转时，蜗轮受到蜗杆的螺旋力，从而产生线性运动。
传动杆是连接蜗轮和推杆的部分，其主要作用是传递蜗轮的运动到推杆上，从而实现推杆的伸缩。
传动杆通常由钢材或铝材制成，具有一定的强度和韧性，能够承受推杆的拉伸和压缩力。
推杆是电动推杆的核心部件，其作用是将线性运动转化为机械动作。
推杆通常由铝合金或不锈钢制成，具有一定的强度和刚度，能够承受机械力的作用。
推杆的长度和行程可以根据具体应用进行调整。
二、电动推杆的应用领域电动推杆广泛应用于各种机械设备中，主要用于实现线性运动和机械动作。
其应用领域包括以下几个方面：1. 工业自动化：电动推杆可以用于各种自动化设备中，例如自动化装配线、自动化包装线、自动化加工设备等。
其作用是实现机械手臂、夹具、升降平台等的线性运动和机械动作，从而提高生产效率和质量。
2. 医疗设备：电动推杆可以用于各种医疗设备中，例如手术床、电动轮椅、护理床等。
其作用是实现床体的升降、翻转、调节等功能，从而提高病人的舒适度和医疗效果。
3. 电动家具：电动推杆可以用于各种家具中，例如电动床、电动沙发、电动桌子等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DG系列T型电动推杆
• 该系列电动推杆主要应用于重型负载的机械运动执行装置 中。具有大推拉力，定位精度较
• 高的特点。如冶金的轧滚调整、舞台的整体自动定位等。 • ● 外形结构：电机与推杆同轴。 • ● 内部结构：行星减速和梯形丝杠副组成。 • ● 行程控制：采用外部行程控制装置或编码器实现。 • ● 过载保护：采用弹簧与继电器组合结构实现。
DG系列W型电动推杆
• 该系列电动推杆采用滚珠丝杠螺旋副作为传动系统，传动效率高，结 构尺寸小，重量轻，
• 工作精度高，寿命大运行平稳且可获得高速。广泛应用于机械、冶金、 化工、仪器仪表、建筑、
• 纺织等诸多行业。 • ● 外形结构：电机与推杆平行。 • ● 内部结构：滚珠丝杠副。 • ● 行程控制：采用外部行程控制装置或编码器实现。 • ● 过载保护：采用弹簧与继电器组合结构实现。
• 3.普通电动推杆在安装和使用时，不允许承受径向力。
六．维护和检修
• 1.工作环境在温度-15°C～40°C之间，相对湿 度在85%以下能正常运行。
• 2.电动推杆运行一些时间（约为半年）后，应检 查修理，丝杆副的加脂可拆下缸筒上的加油塞， 使推杆行程前进，用干油枪涂敷在丝杆外周，齿 轮及轴承的加脂可拆去齿轮箱体上的盖板，直接 进行加脂。
DG系列B型电动推杆
• 该系列电动推杆主要应用于各种载荷较重的推拉力运动执 行机构。如冶金设备、舞台设备
• 和污水处理设备等。 • ● 外形结构：电机与推杆平行。 • ● 内部结构：齿轮箱减速和梯形丝杠副组成。 • ● 行程控制：采用外部行程控制装置或编码器实现。 • ● 过载保护：采用弹簧与继电器组合结构实现。
五．安装注意事项
• 电动推杆外壳设有安装支轴，可配制安装底架或吊架安装 于适当位置，端部的轴接头，与被推构件相联接。安装底 架等电动推杆附件可随机订购。
• 1.电动推杆装设的过载保护开关必须串接在电机控制线路 中。
• 2.使用时，用户必须安装外接行程限位装置，以控制电动 推杆工作。本机内的过载保护开关不得作为外接行程的开 关使用。外接执行装置（即电动推杆），是一种将电动机的旋转运动转换为推杆的直线运 动的驱动装置，可以实现远距离控制，集中控制或程序自动控制。
• 1. 产品组成：电机；减速机；丝杠；推杆；电气控制系统。 • 2. 结构形式：电机与推杆垂直；电机与推杆平行；电机推杆同轴。 • 3. 驱动电机种类：普通三相异步电机；普通两相电机；普通直流电机；变频电机；直
• 3. 必须经常注意限位开关的位置，防止多次使用 造成其发生位移而失控，致使电动机烧毁。
七．DG系列电动推杆的种类 DG系列A型电动推杆
• 该系列电动推杆主要应用于各种载荷较重的推拉力运动执行机构。如 冶金设备、舞台设备
• 和污水处理设备等。 • ● 外形结构：电机与推杆同方向，但不同轴。 • ● 内部结构：齿轮箱减速和梯形丝杠副组成。 • ● 行程控制：采用外部行程控制装置或编码器实现。 • ● 过载保护：采用弹簧与继电器组合结构实现。
电 动 推 宣杆言
DG系列电动推杆
电动推杆又称为电动缸或电动直线执行器。早在上世 纪八十年代初期引进我国，早期应用于钢厂及发电厂， 我公司是国内最早研制生产该产品的企业之一。电动推 杆其原理是将电动机的旋转运动转变为推杆的直线运动， 可以实现远距离控制、集中控制或程序自动控制，即可 实现自动往复不停的推拉运动，且结构紧凑、安全可靠， 近些年来，电动推杆的适用范围正在不断扩大，几乎可 用于所有需要往复运动的设备中。
DG系列P电动推杆
• 该系列电动推杆结构紧凑，承载能力高。适用于 自动化设备、交通器材、大型自动化门窗、
• 印刷、包装等机械传动机构。 • ● 外形结构：电机与推杆垂直。 • ● 内部结构：蜗轮蜗杆减速和梯形丝杠副组成。 • ● 行程控制：采用触点开关，磁感应开关或编码
器实现。
DGSB型伺服电动缸
流伺服电机；步进电机等，在有些特殊要求时也可接气动马达；液压马达。 • 4. 实现功能：开闭，升降，倾斜，搬运，翻转，停止，定位，以及间歇传送等。 • 5. 应用行业：冶金、矿山、电力、石化、煤炭、机械、交通、船舶、环保、建材、建
筑、航天、航空、国防等行业中。 • 6. 产品选型主要参数：推拉力（N）；行程（mm）；运行速度（mm/s）。
DG系列C型电动推杆
• 该系列电动推杆主要应用于各种载荷较重的推拉力运动执 行机构。如冶金设备、舞台设备
• 和污水处理设备等。 • ● 外形结构：电机与推杆平行。 • ● 内部结构：齿轮箱减速和梯形丝杠副组成。 • ● 行程控制：采用外部行程控制装置或编码器实现。 • ● 过载保护：采用弹簧与继电器组合结构实现。
DG系列D型电动推杆
• 该系列电动推杆 • 结构简单，噪声较低。主要应用于推拉力较小的工业设备的机械运动
的执 • 行机构。如各种风道的蝶阀、舞台设备等。 • ● 外形结构：电机与推杆同轴。 • ● 内部结构：梯形丝杠副。 • ● 行程控制：采用外部行程控制装置或编码器实现。 • ● 过载保护：采用弹簧与继电器组合结构实现。
二．行程测控形式
• 1. 接触开关（机械式） • 2. 磁感应开关 • 3. 电位计 • 4. 光栅计数器
三．运行控制参数
• 1.固定速度控制；按选型表格选定固定速度 ，不可变。
• 2.无级调速控制：变频或伺服任意调整速度 。
四．选用须知
• 首先确定工作对象的运动状态，进行受力分析， 计算所需用的推力、行程和速度，然后按推力、 行程和速度这三个参数自选型表格中选定符合参 数要求的电动推杆。如推力行程不足，可通过变 更力臂增设杠杆机构来实现，或在订货时提出特 殊要求。本公司可专门为您设计制造您所需要的 非标电动推杆系列产品。
• DGSB系列折返式电动缸，将电机主轴与电动推 杆
• 轴线平行排列，较大程度压缩了整体长度，适用 于安装轴线方向位置比较小的场合。选用同步带 1∶1传动，具有推速和强度较高、间隙小、寿命 长的特点，使整个电动缸具有较高的控制性和控 制精度。选用不同导程的滚珠丝杠，可满足高速 使用场合。如果在电机与同步带中间增加行星减 速器，可实现不同推速要求，又可获得较大的推 力，方便不同参数的搭配。
