控制器ILI9325 中文6、ILI9325 模块介绍MPU 系统接口( MPU System Interface )ILI8325 有一个16位的变址寄存器（IR）、一个18位的写数据寄存器（WDR）和一个18位的读数据寄存器（RDR）。
变址寄存器（IR）存储来自控制寄存器和内部的GRAM的指令信息。
写数据寄存器（WDR）用来暂时存储要被写到控制寄存器和内部的GRAM中的数据。
读数据寄存器（RDR）用来暂时存储从GRAM中读取的数据。
MPU中要写入内部GRAM的数据，首先写到写数据寄存器（WDR），然后再又内部操作自动的写到内部的GRAM 中。
要读取的数据要通过读数据寄存器（RDR）从内部GRAM 中读取。
因此无效数据将被读到数据总线，当ILI9325从内部的GRAM中读取第一个数据的时候，有效数据将在ILI9325进行了第二次读操作之后被读出。
寄存器在寄存器执行时间中会被连续的写入数据，除非在振荡器起震的时候执行了0个循环。
并行RGB接口( Parallel RGB Interface )ILI9325根据外部的接口和显示移动图片的情况提供了并行的RGB接口和VSYNC(垂直同步)接口。
当RGB 接口被选择，显示操作将和外部提供的信号 VSYNC,HSYNC,DOTCLK 同步.在RGB模式,根据使能信号的极性（高电平或是低电平）数据（DB17-0）将会根据这些同步信号被写入来阻止在数据更新的时候屏幕闪烁。
在VSYNC模式，显示操作和内部的时钟同步，除了帧同步之外，帧同步操作是是和VSYNC信号同步的。
显示数据经过系统接口被写入内部GRAM，在这种情况下，有写入数据到内部RAM 中的方法和速度，详细情况见“外部显示接口”（External Display Interface）。
ILI9325可以通过指令允许在外部显示接口和系统接口之间切换，所以最合适的接口可以根据屏幕上显示的图片的种类（静止的或移动的）来选择。
液晶驱动心得【ili9325】
几点说明：
1、本文所用液晶控制器为ILI9325 320*240
2、理解水平有限，如有误，请指正
3、驱动原理，每个点用2个字节表示颜色，按设定的方向刷新320*240个点，就可以显示
一张图片。

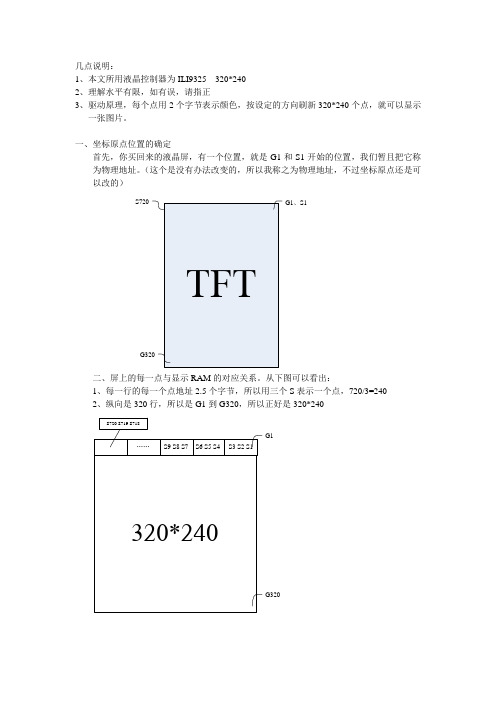

一、坐标原点位置的确定
首先，你买回来的液晶屏，有一个位置，就是G1和S1开始的位置，我们暂且把它称为物理地址。
（这个是没有办法改变的，所以我称之为物理地址，不过坐标原点还是可以改的）
G1、S1
S720
二、屏上的每一点与显示RAM的对应关系。
从下图可以看出：
1、每一行的每一个点地址2.5个字节，所以用三个S表示一个点，720/3=240
2、纵向是320行，所以是G1到G320，所以正好是320*240
G1
G320
三、关键命令。
从源驱动器选择输出的转变方向
When SS = 0, 输出转变方向是从S 1 到S 720 When SS = 1, 输出转变方向是从S 720 到S 1
进入模式
When AM = “0”,地址在水平写入方向得以更新。
When AM = “1”,地址在垂直写入方向得以更新。
I/D[1:0]控制地址计数器（AC）将自动增加或减少1.
ORG =“0”：如果原始地址是不能被移动的。
ORG=“1”：原始地址“00000H ”根据I/D[1:0]设置移动。
四、有关原点位置的确定（实测我自己的液晶）
GS=1SS=0
GS=0SS=1
GS=1
SS=1
GS=0SS=0。

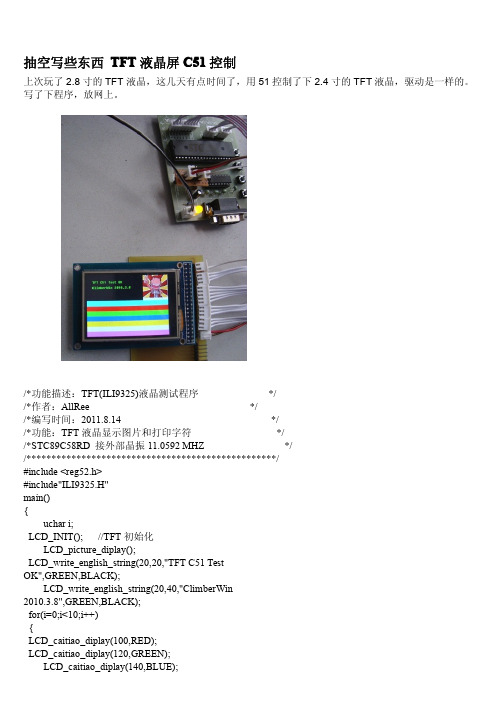

TFT液晶屏C51控制
void LCD_Add_Set(uint x1,uint y1,uint x2, y2) {
LCD_Write_REG_DATA(0x0020,x1); //设置 X 坐标位置 LCD_Write_REG_DATA(0x0021,y1); //设置 Y 坐标位置 LCD_Write_REG_DATA(0x0050,x1); //开始 X LCD_Write_REG_DATA(0x0052,y1); //开始 Y
nnnnnnn LCD_Write_REG(0x0003); LCD_Write_DATA(0x1018); // set GRAM write direction and BGR=1. LCD_Write_REG(0x0004); LCD_Write_DATA(0x0000); // LCD_RSTize register LCD_Write_REG(0x0008); LCD_Write_DATA(0x0207); // set the back porch and front porch LCD_Write_REG(0x0009); LCD_Write_DATA(0x0000); // set non-display area refLCD_RSTh cycle ISC[3:0] LCD_Write_REG(0x000A); LCD_Write_DATA(0x0000); // FMARK function LCD_Write_REG(0x000C); LCD_Write_DATA(0x0000); // RGB interface setting LCD_Write_REG(0x000D); LCD_Write_DATA(0x0000); // Frame marker Position LCD_Write_REG(0x000F); LCD_Write_DATA(0x0000); // RGB interface polarity //*************Power On sequence ****************// //LCD_Write_REG(0x0010); LCD_Write_DATA(0x0000); // SAP, BT[3:0], AP, DSTB, SLP, STB LCD_Write_REG(0x0010); LCD_Write_DATA(0x0080); // SAP, BT[3:0], AP, DSTB, SLP, STB nnnnnnnnnnn LCD_Write_REG(0x0011); LCD_Write_DATA(0x0007); // DC1[2:0], DC0[2:0], VC[2:0] LCD_Write_REG(0x0012); LCD_Write_DATA(0x0000); // VREG1OUT voltage LCD_Write_REG(0x0013); LCD_Write_DATA(0x0000); // VDV[4:0] for VCOM amplitude LCD_Write_REG(0x0007); LCD_Write_DATA(0x0001); delayms(200); // Dis-charge capacitor power voltage //LCD_Write_REG(0x0010); LCD_Write_DATA(0x1090); // 1490//SAP, BT[3:0], AP, DSTB, SLP, STB //对屏 闪有

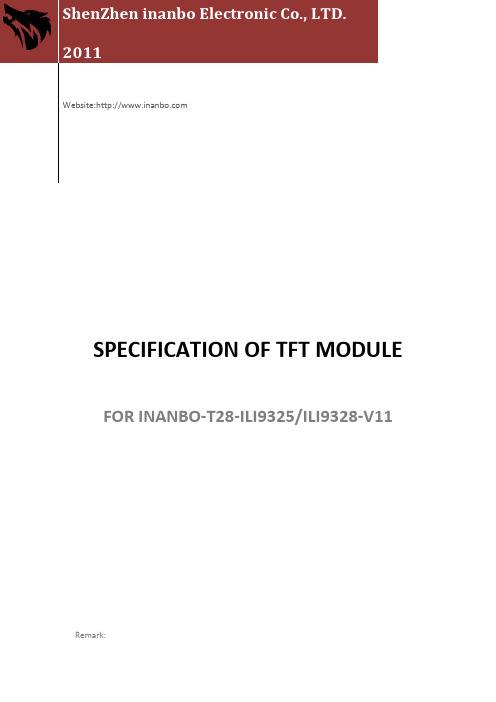

INANBO T28 ILI9325 ILI9328 V11规格书
DOC NO:INANBO-T28-ILI9325-ILI9328-V11 REV:V11
Date:2011-11-14 Page: 1 of 13
Contents
Contents ................................................................................................................................... 1 Mechanical Specification..........................................................................................................2 Mechanical Drawing.................................................................................................................2 Interface ................................................................................................................................... 4 Application Product..................................................................................................................5 Absolute Maximum Ratings......................................................................................................5 Electrical Characteristics...........................................................................................................5
ILI9325常用tft彩屏控制器中文资料
ILI9325 TFT驱动中文资料TFT 9325驱动学习1、寄存器03HAM : 控制GRAM更新方向的控制位AM = 0: 在水平方向更新地址AM = 1: 在垂直方向更新地址这个地方对A M的选择将直接影响i mg2lc d软件的扫描方式控制项，这一位就是控制扫描方式的。
I/D[1:0] : 当更新显示区域的一个像素点的时候，控制AC是增加1还是减少1，具体参考下图I/D[1:0] 的正确设置才能正确的显示图片，比如有时候发现显示出来的图片和输入img2lcd的图片方向是左右方向是反的，或者上下或者都是反的，那就是需要修改这个的地方了，可以根据上面的方向来选择合适的I/D.ORG : 当一个窗口的地址区域确定以后，根据上面I/D的设置，来移动原始地址。
当高速写窗口地址域时，这个功能将被使能。
ORG = 0: 原始地址是不移动的。
这种情况下，是通过指定地址来启动写操作的，这个地址是根据窗口显示区域的GR AM的地址表。
ORG = 1:原始地址是更加I/D的设置相应的移动的。
注意：1、当ORG =1 的时候，设置R20H,R21H,的原始地址的时候，只能设置0x00002、在RAM读操作时，要保证ORG = 0;BGR 交换写数据中红和蓝BGR = 0 : 根据RGB顺序写像素点的数据。
BGR = 1: 交换RGB数据为BGR,写入GRAMTRI: 当TRI = 1的时候，在8位数据模式下是以8bit * 3传输的，也就是传输三个字节到内部的RAM，同样也支持16位数据的模式，和使用SPI模式显示26万色，也就是说当R TI = 1 的时候，传输的字节数基本上都是三个。
这一位在显示26万色的时候有用的，或者使用8位数据接口的时候，这个要看具体的应用来设置，但是注意如果不需要的时候，要设置为0.DFI : 设置像内部R AM传输数据的的模式。
9325操作要点

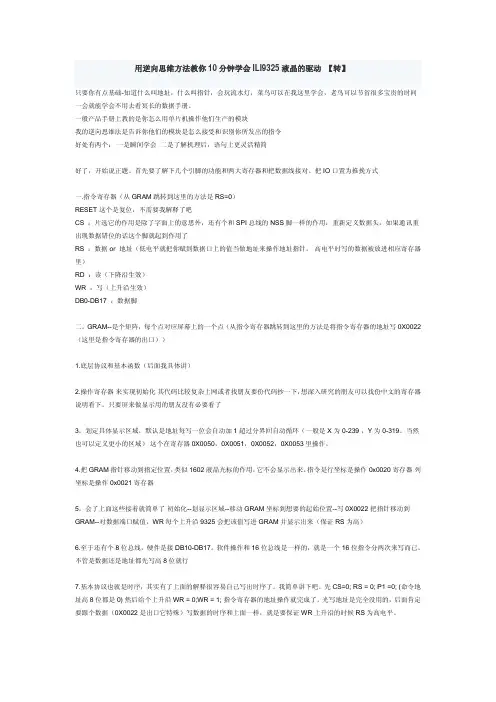

用逆向思维方法教你10分钟学会ILI9325液晶的驱动【转】只要你有点基础-知道什么叫地址，什么叫指针，会玩流水灯，菜鸟可以在我这里学会，老鸟可以节省很多宝贵的时间一会就能学会不用去看冥长的数据手册。
