北京狮岛消防设备SD2000控制器
北京狮岛SD2200报警主机
北京狮岛SD2200报警主机北京狮岛SD2200报警主机1.1开机/关机：打开/关闭主电和备电开关即可。
2.消⾳：按“消⾳“键”即可消除报警声⾳。
3.复位：按“复位”键，输⼊密码4个“1”，再按“确认”即可进⾏系统复位。
4.⼿动/⾃动切换：⾯板上有2把电⼦锁,将“联动状态”锁拨到“允许”状态，再拨动“联动⽅式”锁即可进⾏⼿动/⾃动切换。
5.屏蔽/釋放：（1）屏蔽：连续按“F1”选择“屏蔽”项⽬后，按“确认”键，输⼊密码4个“1”，再按“确认”键，输⼊需要屏蔽点的回路号和地址，再按“确认”键，即可屏蔽该点。
（2）釋放：连续按“F1”选择“釋放”项⽬后，按“确认”键，输⼊密码4个“1”，再按“确认”键，输⼊需要釋放点的回路号和地址，再按“确认”键，即可釋放该点。
6．单点启动/停⽌联动设备：（1）启动：连续按“F7”选择“启动”项⽬后，按“确认”键，输⼊需要启动设备的回路号和地址，再按“确认”键，即可启动该联动设备（3）停⽌：。
连续按“F7”选择“停⽌”项⽬后，按“确认”键，输⼊需要停⽌设备的回路号和地址，再按“确认”键，即可停⽌该联动设备。
7．调整⽇期/时间：（1）调整⽇期：。
连续按“F6”选择“⽇期”项⽬后，按“确认”键，按数字重新输⼊年⽉⽇，再按“确认”键。
设置完成后退出。
（2）调整时间：连续按“F6”选择“时间”项⽬后，按“确认”键，按数字重新输⼊时间时分，再按“确认”键。
设置完成后退出。
8.查询信息：按“F2”键，再连续按“F2”键选择需要查询的项⽬后，按“确认”键即可进⼊该项查询，按“左”、“右”键即可翻页查询内容。
9.多线盘操作：直接按设备键即可启动/停⽌对应的联动设备。
10.总线盘操作：直接按设备键即可启动/停⽌对应的联动设备。
北京狮岛SD2000BL报警联动控制器说明书
北京狮岛消SD2000BL报警联动控制器SD2000BL报警联动控制器SD2000BL火灾报警联动控制系统是以SD2000系列控制器作为控制主机，以感烟探测器、感温探测器、手动按钮、输入模块、多功能输入模块等作为报警及信号输入，以输出控制模块作为主要输出控制接口所构成的联动控制系统。
SD2000BL系统可配合消防事故广播系统、消防电话通讯系统、气体灭火控制盘等系统设备构成一套较为完整的火灾报警及自动灭火体系。
基本性能和特点：智能化模拟量探测，两总线无极性联接，树枝形分布，报警与联动控制一体化；系统中无报警总线与联动总线之分，每一回路可联接127个点位，其中任何一个点位既可以作为报警点也可以设置为联动控制点；在同一回路上既可以全部为报警点，也可以全部设置为联动控制点，还可以两者共存；从而大大地简化系统结构和综合布线。
回路上可联接报警复示器（楼层显示器）、隔离器、感烟探测器、感温探测器、手动报警按钮、输入模块、多功能转换接口及输出控制模块等。
通用机，主从式结构：（5ON键锁6off非标显示禁止7on备电无7off备电有8on集中机8off区域机）可以单机独立使用，也可以构成集中机-区域机系统。
但对于集中-区域结构的报警联动系统建议采用SD2100集散型报警联动系统。
现场编程功能：通过控制器面板上的组合键盘将报警点与控制点的联动逻辑关系输入报警联动控制器。
当发生火灾时，SD2000BL将根据事先输入的报警与联动逻辑关系，运行联动控制程序，自动启动相应的联动设备。
系统具备手动、自动两种工作状态，单点启动和分组联动两种控制方式以及对探测器、联动模块和故障点地址的屏蔽功能；内存百年时钟，备有“黑匣子”查询功能，面板式打印机，可查询打印报警、故障及联动信息；通过RS232接口可联接CRT图形显示系统，显示各防火区内各类探测器、联动模块的分布平面图以及工作状态。
总线传输距离达1.5公里，集中机-区域机最远通讯距离达1.2公里。
狮岛SD2210使用说明
SD2210智能火灾报警控制器（联动型）使用说明书北京狮岛消防电子有限公司一、概述JB-QB-SD2210智能火灾报警控制器（联动型）可与我公司设计生产的68**系列探测器和61**系列模块配套使用。
该控制器设有1个回路，可接198个报警点、联动点（1-99，101-199），报警点和联动点地址可以混编。
另外，该控制器还设有六个多线联动点，地址号为2，地址为201-206。
该控制器的操作除复位、消音外均在液晶显示屏的菜单中完成，液晶显示屏能显示报警和联动点的名称、部位号及安装地点等信息。
联动现场设备通过自动或手动启动模块来实现，还可通过六组有源输出接点对设备直接控制。
二、基本功能1、报故障1）主电或备电故障；2）总线短路；3）外控接点短路；4）探头或模块发生故障；控制器发出故障报警声，点亮故障指示灯，液晶屏显示报警点的类型、部位号、安装位置和报警时间及探头或模块的故障总数。
2、报火警当探头检测到火警信号时，控制器发出火警报警声，点亮火警指示灯，触发火警继电器，液晶屏显示报警点的类型、部位号、安装位置和报警时间及火警总数。
3、联动特别说明：1）自动当发生火警，在联动状态允许、联动方式为自动时，控制器根据编制的联动关系自动启动相应设备，点亮联动指示灯，液晶屏显示联动点的类型、部位号、安装位置及联动时间。
2）手动在联动状态允许情况下，控制器允许手动启动或停止任意设备。
3）应答当设备启动并发出应答信号时，控制器发出火灾报警声，液晶屏显示应答设备的类型、部位号、安装位置应答时间及联动总数。
三、操作1、按任意数字键进入菜单状态，按数字键执行各项功能。
2、键盘说明名称功能数字键进入菜单或键入数字退出键退出当前状态↑键滚动火警窗口↓键滚动联动窗口←键滚动故障窗口或修改数字→键滚动故障窗口或输入右移确认键确认当前操作复位键用于系统复位消音键用于消音3、密码：二级密码为6788。
4、打印关闭控制：状态设置开关位于接口板的上方，用于设定工作方式。

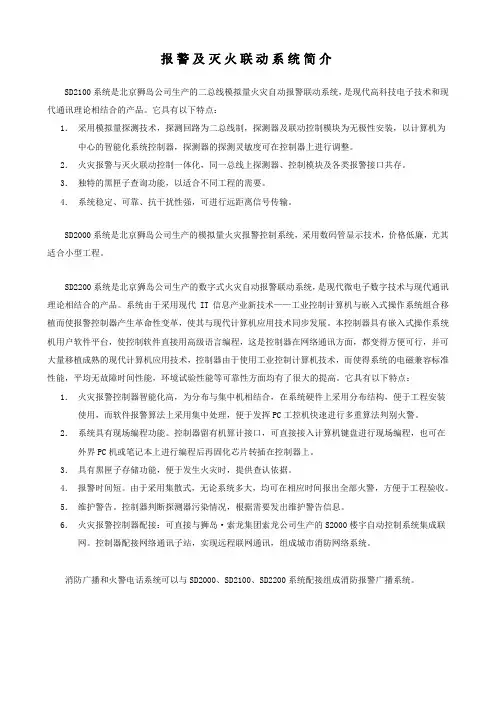

1-01报警及灭火联动系统简介
报警及灭火联动系统简介SD2100系统是北京狮岛公司生产的二总线模拟量火灾自动报警联动系统，是现代高科技电子技术和现代通讯理论相结合的产品。
它具有以下特点：1．采用模拟量探测技术，探测回路为二总线制，探测器及联动控制模块为无极性安装，以计算机为中心的智能化系统控制器，探测器的探测灵敏度可在控制器上进行调整。
2．火灾报警与灭火联动控制一体化，同一总线上探测器、控制模块及各类报警接口共存。
3．独特的黑匣子查询功能，以适合不同工程的需要。
4．系统稳定、可靠、抗干扰性强，可进行远距离信号传输。
SD2000系统是北京狮岛公司生产的模拟量火灾报警控制系统，采用数码管显示技术，价格低廉，尤其适合小型工程。
SD2200系统是北京狮岛公司生产的数字式火灾自动报警联动系统，是现代微电子数字技术与现代通讯理论相结合的产品。
系统由于采用现代IT信息产业新技术——工业控制计算机与嵌入式操作系统组合移植而使报警控制器产生革命性变革，使其与现代计算机应用技术同步发展。
本控制器具有嵌入式操作系统机用户软件平台，使控制软件直接用高级语言编程，这是控制器在网络通讯方面，都变得方便可行，并可大量移植成熟的现代计算机应用技术，控制器由于使用工业控制计算机技术，而使得系统的电磁兼容标准性能，平均无故障时间性能，环境试验性能等可靠性方面均有了很大的提高。
它具有以下特点：1．火灾报警控制器智能化高，为分布与集中机相结合，在系统硬件上采用分布结构，便于工程安装使用，而软件报警算法上采用集中处理，便于发挥PC工控机快速进行多重算法判别火警。
2．系统具有现场编程功能。
控制器留有机算计接口，可直接接入计算机键盘进行现场编程，也可在外界PC机或笔记本上进行编程后再固化芯片转插在控制器上。
3．具有黑匣子存储功能，便于发生火灾时，提供查认依据。
4．报警时间短。
由于采用集散式，无论系统多大，均可在相应时间报出全部火警，方便于工程验收。
5．维护警告。
控制器判断探测器污染情况，根据需要发出维护警告信息。
狮岛SD2000火灾报警控制器使用说明
狮岛SD2000火灾报警控制器使用说明常用组合键的操作说明：●E—确认键，当执行了修改系统参数的操作时，按下此键将修改的新系统参数写入内存●01A—灯检命令，点亮面板上所有指示灯和数码管，灯检完毕后自动进入正常巡检状态。
●02A—测试命令，检查一个指定探测器点模拟量值。
●03A—调整时钟命令：依次按下修改时钟，按E键退出。
●04A—调整日期命令：依次按下修改日期，按E键退出。
●05A—检查火警复示器上线状态。
●06A—检查探测器及联动模块登记表，检查完毕后可自动退出状态。
●07A—写入探测器地址命令，参见报警点和联动点的登记注册。
●08A—清除探测器登记表。
●09A—查询报警记录，依次按下按自检键可使“巡检/静检”状态交替转换。
查询完毕后按“复位|”键退出。
●B—屏蔽键，当发生故障时按下B键，则当前显示的故障地址点被屏蔽，故障总数自动减1，同时面板上隔离显示灯亮。
●11B—显示被屏蔽地址，依次按下逐一显示的被屏蔽信息，报警总数窗口被屏蔽点数量。
故障信息显示完毕后系统自动返回到正常巡检状态。
●12B—释放被屏蔽点：依次按下障地址点均被释放。
隔离显示灯灭●13B－单点屏蔽，依次按下E确认键。
●14B—单点释放被屏蔽点，依次按下点地址按E确认键。
●15B—联动模块输出类型设置。
●16B—修改探测器灵敏度：键入址，在报警总数显示窗口显示02表示探测器出厂设置为2级，按＋键灵敏度降低，按－键灵敏度升高，然后按E确认键●17B－修改探测器上线初值，键入地址，在报警总数显示●18B－非标显示设置命令，键入口上显示探测器最小地址号，按+或－键调整到需要设置的地址号，键入相应的房间号，按E确认键●19B－非标显示设置命令，键入地址点所在的回路号和地址号，键入相应的房间号，按认键。
●20B—现场编程命令，该命令可以使操作人员通过组合键设置联动逻辑关系。
●21B－设置低速巡检，该命令可降低控制器的巡检速度，。
●22B－设置正常巡检。

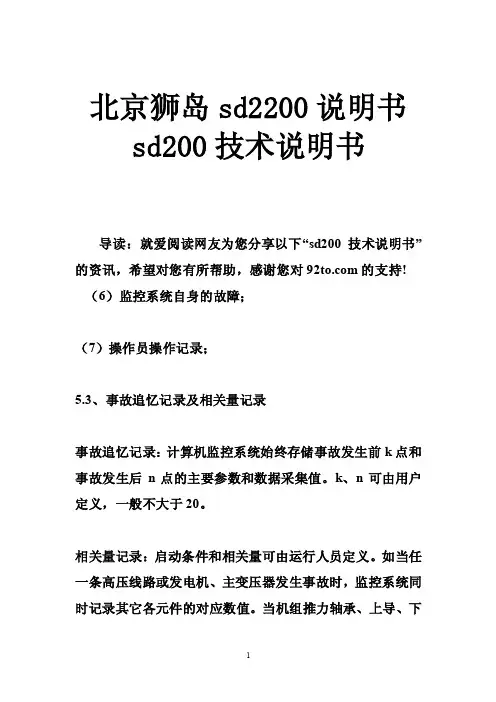

北京狮岛sd2200说明书sd200技术说明书
北京狮岛sd2200说明书sd200技术说明书导读：就爱阅读网友为您分享以下“sd200技术说明书”的资讯，希望对您有所帮助，感谢您对的支持! （6）监控系统自身的故障；（7）操作员操作记录；5.3、事故追忆记录及相关量记录事故追忆记录：计算机监控系统始终存储事故发生前k点和事故发生后n点的主要参数和数据采集值。
k、n可由用户定义，一般不大于20。
相关量记录：启动条件和相关量可由运行人员定义。
如当任一条高压线路或发电机、主变压器发生事故时，监控系统同时记录其它各元件的对应数值。
当机组推力轴承、上导、下导、水导、定子线圈温度任一越限报警时，同时记录该机组的上述参数。
5.4、有功功率联合控制（AGC）该功能可根据日负荷曲线或给定总负荷值及各种限制条件确定合理的机组组合和负荷分配方案,将全厂总有功输出调整到任一给定值，实现全厂最优运行。
调节系统具有PID调节特性,计算参加联合控制的机组的总有功输出，扣除独立控制机组的有功输出，并根据水头及相关的各机组的效率曲线将计算出的负荷分配到参加联合控制的机组，自动发出开停机指令和给定机组负荷。
当独立控制的机组有功输出变化时，软件自动进行计算调节。
给出指令后具有监视功能，即连续将实测到的设定值与开停机控制命令相比较。
该软件可将电厂调差率设在0～10％之间。
若将其设定为0，则此有功控制功能将作为纯有功功率控制器，调节电厂的有功输出到设定点而不考虑电网的频率。
水轮机的运行区内总存在不良运行区，该系统软件允许各机组运行于不良运行区外而不在该区内，但可以通过该区，也允许运行人员人为进入该区。
在有功联合控制功能中不良运行区限制有效。
为了最佳利用水能，与水头相关的各种运行组合（G1＋G2，G3+G4，G1+G2+G3……）多效率曲线可包括在此功能中。
5.5、无功功率联合控制（A VC）按给定时段的高压母线电压值，定时计算，自动调节和分配各机组无功功率，自动维持高压母线电压和无功负荷的合理分配。
北京狮岛
北京狮岛消防电子有限公司狮岛索龙集团是专门从事消防报警系统、气体灭火系统和楼宇自控系统及末端产品生产、销售的新加坡独资公司。
集团公司坐落在北京经济技术开发区，2003年投资2.5亿元人民币兴建的5A级智能大厦——狮岛索龙大厦（工业园）于2005年3月28日全面竣工。
至此狮岛索龙集团经过多年努力与发展，已经建立了消防报警系统、漏电监视系统、气体灭火系统、楼宇自控系统和工业园五大主要产业结构，形成了多元化、立体化、现代化发展的大型集团公司。
狮岛索龙集团由北京狮岛消防电子有限公司、索龙电子（北京）有限公司和北京狮岛邦士消防设备有限公司三个公司组成。
集团公司设有产品研究所，专业从事消防和楼宇系统的开发和研究，拥有一批经验丰富的产品开发和工程技术人员，拥有雄厚的资本后盾，先进的技术设备，引进和吸收国际先进技术，研制出一系列技术领先产品。
公司拥有两条SMT表面自动焊接生产线和三防自动喷涂机，为其产品生产提供了可靠的质量保证。
集团公司现有员工550人，在全国设有46家分公司、代理商和办事处，在东南亚、欧洲和北美地区设有销售服务中心和代理商，负责集团产品在中国、东南亚及欧洲和北美地区的销售和售后服务。
北京狮岛消防电子有限公司是以生产消防电子产品为主，公司成立于1993年8月，现有生产销售产品均通过国家强制3C认证，质量管理体系符合ISO9001标准要求。
公司现生产的SD2200系列数字式智能火灾自动报警联动系统处于国际先进技术水平，以其优异的品质和优良的性能价格比，满足用户的更高要求。
本公司全面提供防火保安工程的系统设计、调试开通、人员培训、技术咨询、系统维护等一系列服务。
我们本着“高效、热情、完美”的服务精神，为社会提供安全、舒适的生活保证。
北京狮岛公司系新加坡在华投资的高新技术企业。
是国内唯一研制开发生产防火保安设备的外企公司。
投资公司系新加坡京岛投资有限公司。
其技术由投资公司下属的子公司新加坡技研有限公司提供。
JB-QGL-9000火灾报警控制器使用说明
JB-QGL-9000 JB-QTL-9000 JB-QBL-9000
版本号：5027110425
前
言
JB-QGL-9000/ JB-QTL-9000/JB-QBL-9000 火灾报警控制器（联动型）是深圳市泛海三江电子有 限公司充分调研消防市场需求，总结公司在消防行业多年的消防工程经验，完全满足国标 GB 4717-2005《火灾报警控制器》和 GB 16806-2006《消防联动控制系统》的要求和精神，并参考了欧 洲标准 EN 54-2 和 EN 54-4 的相关要求，设计的新一代智能型一体化火灾报警与联动控制器。
3.2.4 系统的特殊功能按键......................................................................................输入.............................................................................................................. 16
4.1.5 显示盘设置.................................................................................................................. 24
4.1.6 电源设置...................................................................................................................... 25
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品技术及应用资料SD2000智能型火灾自动报警系统概述SD2000型二总线模拟量火灾自动报警控制器是采用单片机和现代通讯理论设计的高科技火灾报警产品。
机型可根据回路数量分为单回路、二回路、三回路、四回路4种机型。
每一回路最大容量为127个报警点。
依照控制器的报警容量可分为16点，24点…508点共24种点位容量的机型。
产品特点●智能化、模拟量火灾报警系统；●备有面板式打印机，内存百年时钟、“黑匣子”查询功能及CRT接口；●机内备有三组编程继电器接点，可根据现场情况由软件控制分组动作。
如警铃、声光报警器等；●回路上可联接火警显示盘（楼层显示器）、隔离器、感烟探测器、感温探测器、手动报警按钮、输入模块及多功能模块等。
●最大总线传输距离达1.5公里；适用范围适用于小型单纯报警系统的工程技术参数环境温度：0℃～45℃环境湿度：≤95% 40℃安装方式：壁挂式、二总线制外形尺寸：60cm×42cm×14cm控制器主电源：180V～240V AC50HZ机内备用电源：24V 6.5AH输出直流电源：＞1.5A输出触点容量：24V 1A安装及外形尺寸14cm60cm42cm32cm产品技术及应用资料接线方式：注：系统构成为单回路结构，图中VG 线表示24V 和0V 电源线，P+P-线表示报警总线。
SD2000火灾报警系统应用范例：图4-2 系统构成图总线隔离器 SD2000X报警复示器SD6012 输入模块 SD6017 红外对射探测器转换接口 SD6016 多功能转换接口 图4-3 SD2000火灾报警系统应用示意图产品技术及应用资料S D 2000火灾报警控制器面膜图时钟月/日V/I时 钟巡检PATROL故障FAULT 火警 FIRE JB-TB-SD2000智能火灾报警控制器报警数据报警总数 报警首地址 NOTICE: PUSHBUTTON CONTROLS ARE INEFFECTIVE UNTIL THE ENABLE CONTROLS KEYSWITCH IS OPERATED报警延迟 设置指示通讯指示 主电故障 主电工作自检显示 隔离显示 测试显示 备电故障 备电工作9 58 7 64 3 2 1消音+ -自检 复位OFF ON AB C D E产品技术及应用资料SD2000火灾报警控制器使用操作说明:1. 盘面显示说明：① 报警首地址和报警总数显示窗口：● 当有火警信号时报警首地址显示窗口显示第一个报警点的地址，并在报警总数显示窗口内显示目前系统中存在的报警点总数。
当报警总数超过99时则显示超过部分的总数。
● 当系统中存在报警点故障时，报警首地址显示窗口滚动显示所有故障点地址，并在报警总数显示窗口内显示目前系统中存在的故障点总数。
● 当系统中同时存在火警信号和故障信号时，根据火警优先的原则该窗口只显示火警信号报警点的地址。
② 报警数据窗口：● 正常监视状态下此窗口无显示；当有2个以上火警时，此窗口滚动显示火警点的回路号和地址。
● 此窗口显示方式与报警首地址显示窗口的显示方式相同，见（图4-4）。
③ 时钟显示窗口：● 正常监测状态下该显示窗口显示当前时间； ● 进入调整日期状态时该显示窗口显示当前的日期；● 进入探测器数值测试状态时该显示窗口显示当前被测探测器的模拟量值。
2. 键盘功能说明：① 复位键：强行切换当前的系统状态，使之恢复为系统的初始状态； ② 自检键：按下此键可检查首次开机所记录的地址点总数和地址号； ③ 消音键：当系统中存在火警或故障信号时，控制器将发出相应的报警音响，按下此键后，火警或故障声音停止，消音键上的消音指示灯亮；④ 键盘锁：该锁用于控制键盘操作的禁止状态，以防非操作人员在键盘上进行非正常操作。
将键盘锁置为OFF 位置即可禁止键盘操作，此时除消音键之外，其余各键均不起作用。
一般工程调试开通后应将此锁锁定为禁止状态；⑤ 组合键：用于对系统进行各类操作。
一般情况下在使用组合键之后，需按复位键退出当前操作状况。
3. 系统的调试开通：① 火灾报警控制系统接线完毕后，检查接线是否无误。
② 4个周期（约50秒）后，按键，控制器发出火警音（可按消音键消音），自检灯亮，开始对本次开机系统所接探测器进行扫描，并在报警首地址窗口显示所有接入回路的探测器回路号、地址号及探测器总数。
自检完毕后，若自检探测器总数及回路号、地址号与实际安装相同，则按复位键；产品技术及应用资料区域机号 5为高位端 1为低位端ON 允许非标设置 OFF 屏蔽备电信息ON 置为集中机③探测器的地址已全部写入内存，即注册登记工作完毕，系统可以开始正常运行。
※注意：如果显示数目与实际安装数量不符，则必须切断电源并重复本章节②步骤，因为没有写入内存的地址点不能报出火警和故障。
4. 常用组合键的操作说明：— 确认键：当执行了修改系统参数的操作时，须按下此键将修改的新系统参数写入内存。
01A — 灯检命令。
点亮面板上所有指示灯和数码管，灯检完毕后自动进入正常巡检状态。
02A — 测试命令：检查一个指定探测器点的模拟量值。
退出。
03A —04A—06A — /静检”状态交替转退出。
，则当前显示的故障地址点被屏蔽，故障总数自动减1，同时面板上隔离显示灯亮。
11B —数窗口显示被屏蔽点的数量。
故障信息显示完毕后系统自动返回到正常巡检状态。
12B —13B — 确认。
14B — 确认。
21C — 检查探测器登记表，检查完毕后可自动退出状态。
22C — 写入探测器地址命令，见第42页③步骤章节。
23C — 清除探测器登记表。
24C —键确认。
29C — 非标显示设置命令：在报警首地址窗口上显示探测器最小地址号，确认。
5. 系统状态设置开关：此开关分布在控制器显示板左下方，见（图4-7） 系统状态设置开关。
产品技术及应用资料电源指示灯 禁止打印键 走纸控制键打印纸出口图4-8 打印机面板功能示意图6. 打印机：SD2000① 系统开通自检时打印所有已登记的探测器地址号； ② 系统发生探测回路故障时打印故障位号及故障发生的日期和时间；③ 系统发生火警时打印火警点的地址位号及火警发生的日期和时间。
7. 控制器端子接线图：8. 继电器的应用：在报警控制器接口板有4组继电器（其中3组可编程继电器及1组火警继电器），可通过这几个继电器对外部联动设备进行控制。
出厂设置：任意点报警时，火警继电器，可编程继电器JC5（K3 K3’组）动作。
编程后设置：将可编程继电器设定为某一组报警点在事先设定好的逻辑关系条件下启动相应的继电器输出。
当报警点报警时，则预先设定好的与之相对应的继电器动作，火警继电器同时也动作。
SD2000控制器接口板K1 K1’ K2 K2’ K3 K3’NO NC COMV G P+ P- P+ P- P+ P- P+ P-L1A L2A L1B L2BGND T1 R1 D1GND T2 R2 D2三组可编程继电器输出端口JC3 JC4 JC5火警继电器输出端口24V 电源输出0#回路总线1#回路总线2#回路总线3#回路总线RS-232接口RS-485接口图4-10 SD2000控制器端子分布示意图JC6产品技术及应用资料SD2000BL智能型火灾自动报警及灭火联动控制系统概述SD2000BL火灾报警及灭火联动控制系统是以SD2000系列控制器作为主机，以感烟探测器、感温探测器、手动报警器、输入模块、多功能转换接口等作为报警及信号输入，以输出控制模块和联动控制盘作为主要输出控制接口，并配置消防事故广播系统、消防电话通讯系统、气体灭火控制盘等外围设备构成一套完整的火灾报警及自动灭火体系。
产品特点●智能化模拟量探测，两总线无极性联接，树枝形分布，报警与联动控制一体化；●系统中无报警总线与联动总线之分，简化系统结构和综合布线；●每一回路可联接125个点位；●通用机，主从式结构；●具有现场编程功能；●系统具备手动、自动两种工作状态，单点启动和分组联动两种控制方式以及对探测器、联动模块和故障点地址的屏蔽功能；●内存百年时钟，备有“黑匣子”查询功能，面板式打印机，可查询打印报警、故障及联动信息；●通过RS232接口可联接CRT图形显示系统，显示各防火区内各类探测器、联动模块的分布平面图以及工作状态。
●总线传输距离达1.5公里。
适用范围适用于中小型报警联动系统的工程技术参数环境温度：0℃～45℃环境湿度：≤95% 40℃安装方式：壁挂式或柜式外形尺寸：60cm×42cm×14cm控制器主电源：180V～240V AC50HZ机内备用电源：24V 6.5AH输出直流电源：＞1.5A输出触点容量：24V 1A安装及外形尺寸同SD2000系统。
产品技术及应用资料产品技术及应用资料SD2000BL火灾报警控制器使用操作说明:1.盘面显示说明：①报警首地址及报警总数显示窗口：该窗口用于显示报警器、输入模块和其它报警转换接口的报警首地址，其显示方式与SD2000“报警首地址及报警总数显示窗口”相同。
（图4-4）。
②联动地址及联动总数显示窗口：此窗口仅用于显示输出控制模块的动作状态，当有两个以上联动点动作时，显示窗滚动显示所有启动的联动点地址和动作点总数。
2.键盘功能说明：①复位键：强行切换当前的系统状态，使之恢复为系统的初始状态；②自检键：检查开机时能够上线的探测器、手动报警器和联动模块的地址点总数和地址号。
打印出所有正常的地址。
此操作不具有存贮动作，关机后控制器不存贮这些信息。
③消音键：当系统中存在火警信号、故障信号和联动信号时，控制器将发出相应的报警音响，按下此键后，火警或故障声音停止，消音键上的消音指示灯亮；④手动/自动转换锁：该锁用于控制系统的联动状态。
当开关锁置为“手动”位置时，系统的自动联动控制功能被禁止。
无论控制系统处于何种工作状态，控制点均可以手动启动。
⑤组合键：用于对系统状态进行修正以及各类手动控制操作。
一般情况下在使用组合键之后，需按复位键退出当前操作状况。
3.系统开通与自检：将探测器和联动模块混接于总线上，安装检查完毕后，打开电源开关，等待约一分半钟，即可对控制动模块的地址，在联动地址显示窗口显示探测器和联动模块的总数，如果地址总数与实际安装相符合4.报警点和联动点的登记注册：形式同“自检”操作。
若检查数量与自检时的数目相同，即注册登记工作完毕，可以进行下一步操作。
如果显示数目与实际安装数量不符，则必须切断电源并重复1、2步骤，因为没有写入内存的地址点不能报出火警和故障也不能参与系统联动。
注册登记工作完毕之后，还需根据联动模块所控制的设备对其进行特殊的定义。
5.定义联动输出设备类型：产品技术及应用资料SD2000BL系统对联动输出设备的设置提供了11种设备类型。
