耐压测试基础知识
耐压测试的原理
耐压测试的原理
耐压测试是一种常见的电气安全测试方法，用于确定电气设备或电气元件在一定电压条件下是否能够正常工作，以及是否存在漏电和绝缘破损等安全隐患。
耐压测试的原理是通过施加高压电压来刺激被测试物体的绝缘材料和结构，以检测其是否符合安全标准。
在测试中，被测物体的外壳和内部导线被连接到高压电源的正负极，然后在设定的测试电压下，进行一段时间的测试。
测试时，会监测被测物体的电流和电压变化，并根据设定的规范和安全标准，判断被测物体的绝缘性能是否合格。
正常的绝缘材料和结构会阻止电流的通过，使得测试电压与被测物体之间保持良好的绝缘状况。
如果被测物体存在绝缘破损或漏电，电流将会通过绝缘材料或结构，导致测试电压与被测物体之间出现电流泄漏。
这时，监测设备会检测到电流的变化，并根据预设的安全阈值判断被测物体是否合格。
通过耐压测试，可以有效地检测出电气设备或电气元件中存在的绝缘破损、漏电和其他安全隐患，确保其符合安全标准，以保障使用者的人身安全和设备的正常运行。
耐压试验-专业文档
耐压试验耐压试验是一种用于检测电气产品或系统安全性能的重要试验方法。
它通过施加高于正常电压的交流电或直流电，以模拟产品在实际使用中可能面临的过电压情况，并观察产品是否能够承受这种过电压而不发生电击穿或热损坏等现象。
下面将对耐压试验的各个方面进行详细阐述。
一、耐压试验的目的耐压试验的主要目的是检测电气产品或系统的绝缘性能。
通过模拟实际运行中的过电压情况，对产品施加高于正常电压的交流电或直流电，以检查产品的绝缘材料是否能够承受这种过电压而不发生击穿或热损坏等现象。
同时，耐压试验还可以评估产品绝缘结构的合理性和可靠性，为产品的安全性能提供保障。
二、耐压试验的原理耐压试验是通过施加高于正常电压的交流电或直流电来模拟产品在实际使用中可能面临的过电压情况。
当电压施加到产品上时，电流会通过产品的绝缘材料，如果绝缘材料具有良好的绝缘性能，则电流不会从产品的导体部分流过，而是被绝缘材料阻挡。
如果产品的绝缘材料存在缺陷或性能不良，则电流会从导体部分流过，导致电击穿或热损坏等现象。
因此，通过耐压试验可以检测产品的绝缘性能，并发现潜在的安全隐患。
三、耐压试验的方法耐压试验通常采用以下几种方法：1.直流耐压试验：通过施加直流电压来检测产品的绝缘性能。
由于直流电压下绝缘材料的电场分布与交流电压下不同，因此需要采用不同的试验方法和标准。
2.交流耐压试验：通过施加交流电压来检测产品的绝缘性能。
交流耐压试验是模拟实际运行中的过电压情况，因此是最常用的耐压试验方法之一。
3.冲击耐压试验：通过施加冲击电压来检测产品的绝缘性能。
冲击耐压试验可以模拟雷击等极端情况下的过电压，因此适用于某些特殊产品的检测。
4.感应耐压试验：通过在产品周围产生高频磁场来检测产品的绝缘性能。
感应耐压试验可以模拟高频过电压情况，适用于某些特定产品的检测。
四、耐压试验的注意事项在进行耐压试验时需要注意以下事项：1.正确设置试验电压：试验电压的设置应该根据产品规格和试验标准进行，以确保试验的准确性和安全性。
耐压测试指导书
耐压测试指导书一、引言耐压测试是在电气设备的设计、生产和使用过程中广泛应用的一种重要测试手段。
通过对设备在一定电压下的耐受能力进行测试，评估设备的电气安全性，以确保设备在正常工作条件下能够安全可靠地运行。
本指导书将介绍耐压测试的基本概念、测试方法和注意事项，以帮助工程师进行有效的耐压测试。
二、耐压测试的基本概念1. 耐压测试的定义耐压测试是通过施加一定电压在设备之间或设备与地之间进行测试，以检测设备的电气绝缘强度及其与其他部分之间是否存在漏电等安全隐患。
2. 耐压测试的意义耐压测试可以评估设备在正常工作条件下的安全性能，预防电气事故的发生，保障设备的正常运行，同时也是符合相关标准和法规的必要要求。
3. 耐压测试的分类耐压测试可以分为交流耐压测试和直流耐压测试。
交流耐压测试用于检测设备对交流电压的耐受能力，直流耐压测试用于检测设备对直流电压的耐受能力。
三、耐压测试的方法1. 准备工作（1）确认测试设备和工具的完好性，并确保其符合相关标准和要求。
（2）确保测试环境安全，排除可能干扰测试结果的因素。
（3）准备测试文件和记录表格，以便记录测试结果。
2. 交流耐压测试（1）确认被测设备的输入和输出端口，并按照设备的电气连接要求连接测试设备。
（2）设置合适的测试参数，如交流电压、测试时间等。
（3）逐一进行耐压测试，记录测试结果，并根据测试是否通过确定是否需要采取修复措施。
3. 直流耐压测试（1）确认被测设备的输入和输出端口，并按照设备的电气连接要求连接测试设备。
（2）设置合适的测试参数，如直流电压、测试时间等。
（3）逐一进行耐压测试，记录测试结果，并根据测试是否通过确定是否需要采取修复措施。
四、耐压测试的注意事项1. 安全第一在进行耐压测试前，必须确保测试环境的安全，穿戴好相应的防护设备，并严格按照测试程序操作，以预防电气事故的发生。
2. 了解被测设备在进行耐压测试前，必须对被测设备的电气参数、连接方式和工作原理等进行充分了解，以确保测试的准确性和有效性。
耐压试验 (3)

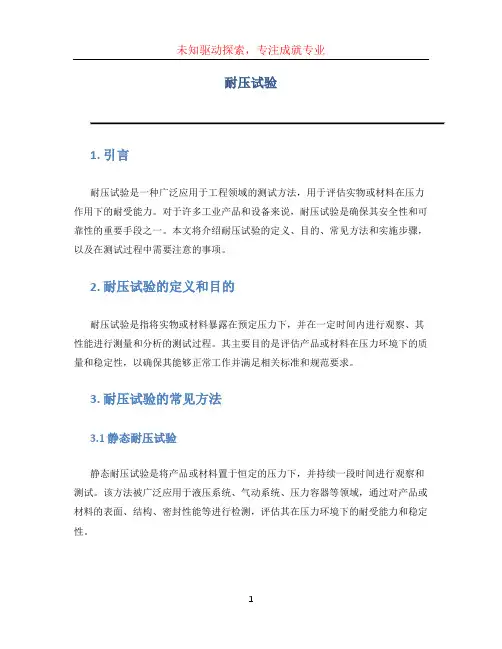

耐压试验1. 引言耐压试验是一种广泛应用于工程领域的测试方法，用于评估实物或材料在压力作用下的耐受能力。
对于许多工业产品和设备来说，耐压试验是确保其安全性和可靠性的重要手段之一。
本文将介绍耐压试验的定义、目的、常见方法和实施步骤，以及在测试过程中需要注意的事项。
2. 耐压试验的定义和目的耐压试验是指将实物或材料暴露在预定压力下，并在一定时间内进行观察、其性能进行测量和分析的测试过程。
其主要目的是评估产品或材料在压力环境下的质量和稳定性，以确保其能够正常工作并满足相关标准和规范要求。
3. 耐压试验的常见方法3.1 静态耐压试验静态耐压试验是将产品或材料置于恒定的压力下，并持续一段时间进行观察和测试。
该方法被广泛应用于液压系统、气动系统、压力容器等领域，通过对产品或材料的表面、结构、密封性能等进行检测，评估其在压力环境下的耐受能力和稳定性。
3.2 动态耐压试验动态耐压试验是模拟实际工作条件下的压力变化，并观察产品或材料在不同压力下的性能变化。
该方法通常采用脉冲压力或周期性变压加载方式，对产品或材料进行振动、冲击、变形等测试，评估其在压力变化环境下的持久性和可靠性。
4. 耐压试验的实施步骤4.1 制定测试方案在进行耐压试验之前，需制定详细的测试方案，包括测试目标、测试方法、测试条件、测试设备和测试时长等。
测试方案应根据具体产品或材料的特性和要求来确定。
4.2 准备测试设备和工具根据测试方案，准备好所需的测试设备和工具，如压力控制器、数据采集器、压力传感器、压力容器等。
确保测试设备和工具的精确度和可靠性，以保证测试结果的准确性。
4.3 进行耐压试验按照测试方案的要求，将产品或材料置于测试设备中，并设置相应的压力值。
开始测试后，通过监控和记录测试设备的压力变化、产品或材料的性能变化等，进行测试数据的采集和分析。
4.4 评估测试结果根据测试数据和分析结果，评估产品或材料在压力环境下的耐受能力和稳定性。
如果测试结果符合相关标准和规范要求，则产品或材料通过耐压试验；反之，则需要进行改进和优化。
耐压测试培训教材(1)
2 耐压测试仪操作方法
2.1 MS2670P-II简介 MS2670P-II面板及后盖板：
启动键
复位键
耐压测试培训教材(1)
2.1 MS2670P-II简介
14.“PLC”接口： 是一个9PIND 端子端，含有 各种测试信号。 15.“232”接口： 是一个标准的 9PIND型座。 16.输入电源 插座：插座内 带5A保险丝。 17.接地端： 安全保护接地 柱。
耐压测试培训教材(1)
2.3 CJ2671A操作方法
CS2671A面板
耐压测试培训教材(1)
2.3 CJ2671A操作方法
16:时间显示：1-99S倒计时；17：定时开关，“开” 时1-99S内任意设定，“关”时为手动；19：漏电流 调节钮，按下“预置开关”后可设置漏电流报警值； 21：漏电流（交流）2/20mA 档；（直流） 2/10mA 档；22：电压开关转换，常态为AC，按下为DC 。
5）.以上各步确认无问题后开始进行耐压测试，按下 TEST键；
6）.测试完每一块后需对模块进行放电，按下放电键； 7）.放电结束后进行下一块的测试，如耐此压测重试培复训教操材(1)作。
4.耐压测试的注意事项
4.1 耐压测试注意事项
耐压测试仪的最高输出电压高达10KV，不正确地 使用仪器，将会造成严重的意外事故，故使用者在使用 前必须按规范操作！ 工作台的检查： 1)、必须将工作台与其它设施隔开，并特别标明“高压 危险” 。
10）.设置完成后，或设定到任何一项时，按“EXIT”键
即可退出设置状态，并将设置的数据保存，掉电不会丢
失。
耐压测试培训教材(1)
2.2 CJ2671D操作方法
CJ2671D面板
耐压测试培训教材课件
耐压测试在各行业的应用前景
电力行业
耐压测试在电力行业中应用广泛，用 于检测电气设备、电线电缆等的绝缘 性能，保障电力系统的安全稳定运行 。
汽车行业
电子行业
在电子行业中，耐压测试用于检测电 子产品的绝缘性能和可靠性，提高产 品的质量和稳定性。
在汽车行业中，耐压测试用于检测汽 车零部件的绝缘性能和安全性，确保 汽车的安全行驶。
06
耐压测试发展趋势与展望
耐压测试技术发展动态
耐压测试技术不断升级
随着科技的不断进步，耐压测试技术 也在不断升级，新的测试方法、测试 设备和技术不断涌现，提高了测试精 度和效率。
智能化和自动化趋势
耐压测试正朝着智能化和自动化的方 向发展，通过引入人工智能、机器学 习等技术，实现自动化测试、智能分 析和预测。
提高耐压测试效率的方法与途径
标准化和规范化操作
01
通过制定和执行统一的测试标准和方法，规范操作流程，减少
测试时间和人力成本。
引入自动化测试设备
02
采用自动化测试设备可以大大提高测试效率，减少人为误差和
重复劳动。
优化测试方案
03
通过对测试方案的不断优化，提高测试效率和精度，减少不必
要的测试环节和资源浪费。
THAБайду номын сангаасKS
感谢观看
操作人员应穿戴符合要求的防护用品，如防电击手套、绝缘鞋等，以保障人身安全 。
在进行耐压测试时，操作人员应避免穿戴容易产生静电的衣物，以防止意外发生。
设备安全检查与维护
在使用耐压测试设备前，应进行 详细的安全检查，确保设备正常
、无故障。
定期对耐压测试设备进行维护保 养，保证设备的稳定性和可靠性 ，防止因设备故障导致的安全事
耐压测试原理
耐压测试原理
耐压测试是指在一定的环境条件下，对被测物体进行一定时间的电压或电流加载，以检验其在高电压或高电流作用下的绝缘性能和耐受能力。
耐压测试可以有效地发现被测物体在高电压或高电流条件下可能存在的绝缘缺陷或故障，是电气设备和电子产品生产过程中非常重要的一项测试。
首先，耐压测试的原理是基于电介质的击穿特性。
当电介质内部的电场强度达到一定数值时，电介质会发生击穿现象，导致绝缘失效。
因此，耐压测试就是通过施加高电压或高电流，对被测物体的绝缘性能进行检验，以确定其能否在规定的电压或电流条件下正常工作。
其次，耐压测试的原理还涉及到电气设备的安全性能。
在现代电气设备中，为了保证人身安全和设备的正常运行，通常需要对设备的绝缘性能进行严格的测试。
耐压测试就是一种常用的手段，通过对设备的外壳和绝缘部分施加高压，以验证其能否承受规定的电压而不发生绝缘故障，从而保障设备的安全性能。
另外，耐压测试的原理还包括对电子产品的可靠性测试。
在电子产品的生产过程中，为了确保产品的质量和可靠性，通常需要进行耐压测试。
通过对电子产品的绝缘部分进行高压加载，可以检验产品在高压条件下的工作稳定性和耐受能力，从而提高产品的可靠性和稳定性。
总之，耐压测试的原理是基于电介质的击穿特性和电气设备的安全性能要求，通过施加高电压或高电流，对被测物体的绝缘性能进行检验，以确保其在高压条件下的安全可靠性。
耐压测试在电气设备和电子产品生产过程中具有重要的意义，可以有效地发现潜在的绝缘缺陷和故障，保障产品的质量和安全性能。
耐压测试
武汉华能阳光电气有限公司耐压测试雷击是很普通的物理现象，输电线路中的开关动作也能产生许多高能量的脉冲，它们对电子设备的可靠性有很大影响，在远处发生的雷击浪涌或由于大功率电器通断而产生的电流浪涌，通过供电线路耦合到用电器(或设备)，而导致用电器(或设备)的性能下降或功能丧失，这就是“浪涌”。
电气安全性能参数是国家强制性认证的指标之一，也是反映电子产品和设备安全性能重要的参数。
电气安全主要测试指标包括交/直流耐压、绝缘电阻、泄漏电流、接地电阻等。
交/直流耐压试验用于检验产品在实际工作状态下的电气安全性能，是检验设备电气安全性能的重要指标之一。
目前市场上所见的耐压测试仪采用GB4706（等同IEC1010）标准。
耐压测试的基本原理：把一个高于正常工作的电压加在被测设备的绝缘体上，并持续一段规定的时间，如果其间的绝缘性足够好，加在上面的电压就只会产生很小的漏电流。
如果一个被测设备绝缘体在规定的时间内，其漏电电流保持在规定的范围内，就可以确定这个被测设备可以在正常的运行条件下安全运行。
进行耐压测试时，技术规格不同，被测试品，测量标准也就不同。
对一般被测设备，耐压测试是测量火线与机壳之间的漏电流值，武汉华能阳光电气有限公司基本规定是：以两电压再加1000V作为测试的标准电压。
部分产品的测试电压可能高于这一规定值。
按照IEC61010的规定，测试电压必须在5s内逐渐地上升到所要求的试验电压值（例如5 kV等），保证试验电压值稳定加在被测绝缘体上不少于5s，此时所测回路的的泄漏电流阈值相比较，就可以判断被测产品的绝缘性能是否符合标准。
测试结束后，试验电压必须在规定的时间内逐渐地降至零。
接地电阻和绝缘电阻接地电阻和绝缘电阻是完全不同的两个概念。
绝缘电阻是指绝缘材料的绝缘程度，一般都要求在几百千欧以上，以大为好。
接地电阻按接地的功用不同可分为保护接地、工作接地、防雷接接地、防静电接地和隔离接地等等。
保护工作人员人身安全的接地措施称为安全保护接地为了使电器设备能够正常工作而采取的接地措施称为工作接地防雷击的避雷装置的接地称为防雷接地通讯、电子系统为抑制噪声和防止干扰的接地技术称为信号地接地技术对于不同的接地装置，接地电阻的要求也不相同，从0.1欧到20欧，接地装置的组成接地体分为自然接地体与人工接地体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
耐压测试的基本原理：
把一个高于正常工作的电压加在被测产品的绝缘 体上 ，并持续一段规定的时间，如果其间的绝缘 性能足够好，加在上面的电压就只会产生很小的 漏电流。 如果一个被测产品绝缘体在规定的时间内，其漏 电电流保持在规定的范围内，就可以确定这个被 测产品可以在正常的运行条件下安全运行。
耐压测试基础知识
一、概述
电子设备的安全性是决定其质量的各要素中 最重要的部分。 安全参数包括了以下的参数：交/直流高电压、 直流高绝缘电阻（或绝缘电阻）、接地电阻、 泄漏电流、脉冲高压、脉冲大电流等。 现在，国际上大多选择四种最主要的产品安 全检测作为生产流程最后的常规产品测试------耐压测试、绝缘测试、接地导通测试和泄漏电 流测试。设计这些测试是为了确保使用者在操 作设备时不会因为误操作或仪器失效而发生触 电事故。
• 新型的耐压测试仪都具有足够的源电压调整率和 负载调整率，采用全电子程控技术和功率电子技 术的新型耐压测试仪正在普及。这种耐压测试仪 的结构较复杂，功能比较全，输出电压调整范围 宽，控制精度高，在功率范围内的输出电压稳定， 不受负载变化的影响，测试源输出功率一般可达 到500W，超功率输出时仪器能自动保护。
三、耐压测试的设备和原理
最初的耐压测试仪仅仅是一个简单的变压器和调 压器，它把市电变为所需要的测试电压，施加到 被测试的产品上。然而，由于市电的波动性，人 们有时不得不把输出电压调节到大于实际需要值 的20%的程度，以防止输入电压可能的波动。另外 还要求所使用的耐压仪有500VA以上的容量。这是 为了保证在产品有较大的漏电流时，耐压测试仪 仍然有足够大的输出电压。随着技术的发展，这 种设备已经过时了。
二、耐压测试 耐压测试也称高压测试或高压试验， 亦称电介耐压或电压击穿测试，用我们 通俗的说法就是打高压。 就是将强度超过正常应用值的电压应 力加到产品绝缘体上。测试的最终目的 是要获得某种保证：电气产品对使用者 没有危害。
• 耐压测试是一种无破坏性的测试，它用来 检测经常发生的瞬态高压下产品的绝缘能 力是否合格。 （1）它在一定时间内施加高压到被测产品上 以确保产品的绝缘性能足够强。 （2）它也可以检测出产品的一些缺陷，如制 造过程中出现的爬电距离不足和电气间隙 不够等问题。 所以打高压在产品流程安全测试中用得最多。
