课堂新坐标2016_2017学年高中物理第2章磁及其应用第1节磁性与磁澄件
课堂新坐标20162017学年高中物理第2章电路章末分层突破课件
甲
乙
图 2-4
第17页，共49页。
由于限流式接法电路简单，耗能低，所以通常采用滑动变阻器的限流式接 法，但在以下三种情况中，必须选择分压式接法：
①当待测电阻远大于滑动变阻器的最大电阻，且实验要求的电压变化范围 较大(或要求测量多组数据)时，必须选用分压电路．
②若采用限流接法，电路中实际电压(或电流)的最小值仍超过负载电阻或电 表的额定值时，只能采用分压式接法．
③要求回路中某部分电路的电流或电压实现从零开始连续调节时(如测定导 体的伏安特性，校对改装后的电表等)，即大范围内测量时，必须采用分压式接 法．
第18页，共49页。
4．电路的实物连线的方法 (1)先图后连，先串后并． (2)看准极性，接线到柱． (3)明确量程，检查到位．
第19页，共49页。
5．游标卡尺的原理及应用 (1)构造：如图 2-5 所示，主尺、游标尺(主尺和游标尺上各有一个内外测量 爪)，游标尺上还有一个深度尺，尺身还有一个紧固螺钉．
刻度格数
每小格与 1 mm 精确度(可
刻度总长度
(分度)
的差值 准确到)
10
9 mm
0.1 mm 0.1 mm
20
19 mm
0.05 mm 0.05 mm
50
49 mm
0.02 mm 0.02 mm
第21页，共49页。
(4)读数：①读数时以 mm 为单位来读，读出后再按要求换成其他单位；② 在“主尺读数”时，一定要读游标尺零刻线左边最近的主尺刻线的值；③在读 小数部分时，一定要认清第几根刻线与主尺的刻度对齐；④一定要弄清所用卡 尺的精确度．
第28页，共49页。
开关 S 及导线若干． 实验中要求电压表在 0～6 V 范围内读取并记录下 12 组左右不同的电压值 U 和对应的电流值 I，以便绘出伏安特性曲线，在上述器材中，电流表应选用 ________，电压表应选用________，滑动变阻器应选用________，并画出实验 原理图． 【解析】 小灯泡“6 V 3 W”额定电压为 6 V，额定电 流为 0.5 A．即允许通过小灯泡的电流最大不超过 0.5 A，最大 电压不超过 6 V，在选择电压表和电流表时，本着安全、精确 的原则，安全原则即量程要大于所测电流值或电压
课堂新坐标2016_2017学年高中物理第2章磁场章末分层突破课件
2．电场线和磁感线的显著区别是：电场线起始于正电荷或无穷远，终止于 无穷远或负电荷，是非闭合的曲线，而磁感线是闭合的曲线．
关于电场线和磁感线的概念，以下说法中正确的是( A．电场线和磁感线都是不封闭的曲线 B．沿着磁感线的方向，磁场越来越弱 C．任意两条电场线或磁感线都不能相交 D．电场线和磁感线的疏密都表示场的强弱
2．磁场问题的综合性题目往往是与力学知识的综合．磁、力综合题与纯力 学题相比，物体只是多受到一个安培力或洛伦兹力的作用，解决问题的思维程 序和方法与力学中相同．正确解决问题的前提仍是进行受力分析、运动分析， 在此基础上再选用力学知识、规律作出判断，或列出方程求解.
质量为 m 的通电导体棒 ab 置于倾角为 θ 的金属导轨上，如图 21 所示．已知导体与导轨间的动摩擦因数为 μ，在图 22 所示的各种磁场中，导体 均静止，则导体与导轨间摩擦力为零的可能情况是( )
1．安培力计算用 F＝BIL，要求导线与磁场垂直． 2．洛伦兹力与安培力的方向都用左手定则判定．
1.(2013· 广东学业水平检测)带正电荷 q 的粒子(不计重力)进入匀强磁场中(如图 25 所示)，能在磁场中受力发生垂直纸面向内偏转的是( ) 【导学号：33810140】
图 25
【解析】 因为 AB 项中带正电荷 q 的粒子，运动方向平行于磁场，所以不 受磁场力而做匀速直线运动，由左手定则可知，C 选项中带正电荷 q 的粒子受到 的磁场力向外，D 选项中带正电荷 q 的粒子，受到的磁场力向内，故选项 D 正 确． 【答案】 D
如图 24 所示，某空间存在竖直向下的匀强电场和垂直纸面向里的 匀强磁场，一金属杆 AB 从高 h 处自由下落，则( )
图 24
A．A 端先着地 B．B 端先着地 C．两端同时着地 D．以上说法均不正确
【课堂新坐标】2016-2017学年高中物理沪科版课件 选修1-1 第一章 从富兰克林到库仑 1.3
对电场线的理解 分析这类题目时，要理解电场线的特点，并能应用其特点 根据实际情况分析判断．
2．法拉第首先提出用电场线形象生动地描绘电场，图 134 为点电荷 a、b 所形成电场的电场线分布图，以下几种说法正确的是( )
图 134
A．a、b 为异种电荷，a 带电荷量大于 b 带电荷量 B．a、b 为异种电荷，a 带电荷量小于 b 带电荷量 C．a、b 为同种电荷，a 带电荷量大于 b 带电荷量 D．a、b 为同种电荷，a 带电荷量小于 b 带电荷量
【答案】 B
二、电场线的应用 如图 133 所示为静电场的一部分电场线的分布，下 列说法正确的是( )
A．这个电场可能是负点电荷形成的 B．C 点处的场强为零，因为那里没有电场线 C．点电荷 q 在 A 点受到的电场力比在 B 点受到的电场力大 D．负电荷在 B 点时受到的电场力的方向沿 B 点切线方向 【导析】 (1)由电场线的疏密程度可以判断电场强度的大小．
提示：设距点电荷 Q 为 r 外，场强为 E，在 r 处放一电荷 q，q 受到 Q 的电 kQq F kQ 场给它的力，且 F＝ r2 ，所以 E＝ q ＝ r2 ，即距点电荷 Q 为 r 处，电场强度 E kQ ＝ r2 .
一、对电场强度的理解 电场强度是描述电场的力的性质的物理量． F F 1．E＝ q 是电场强度的定义式，适用于任何情况．虽然 E＝ q ，但 E 与 F 和 q 都无关，电场强度是由电场本身决定的量．电场中某点的场强是确定的，其大 小、方向只与建立电场的本身(或场源电荷)有关，而与放入的试探电荷无关．
1． 在电场中的某一点放入电量为 5.0×10 3.0×10
－4
－9
C 的点电荷， 它受到的电场力为 )
课堂新坐标2016_2017学年高中物理第1章电磁感应章末分层突破粤教版选修3_2资料

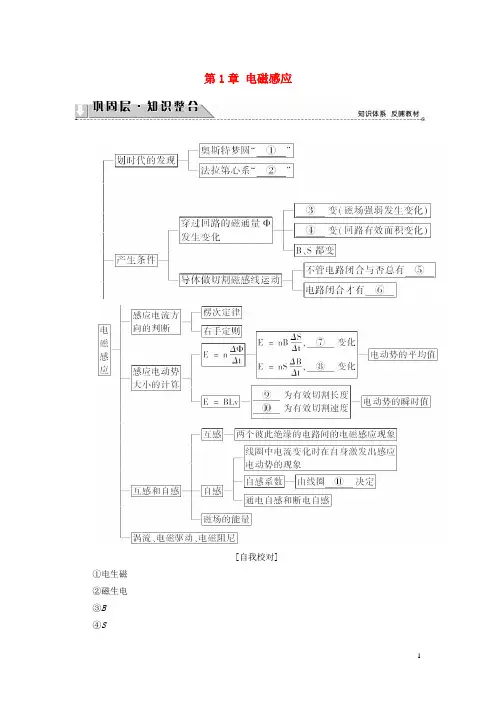

第1章电磁感应[自我校对]①电生磁②磁生电③B④S⑤E感⑥I感⑦S⑧B⑨L⑩v⑪自身结构电磁感应中的图象问题通以变化的电流，用示波器测得线圈cd间电压如图11(b)所示．已知线圈内部的磁场与流经线圈的电流成正比，则下列描述线圈ab中电流随时间变化关系的图中，可能正确的是( )图11【解析】本题可由法拉第电磁感应定律判断．由题图(b)可知在cd间不同时间段内产生的电压是恒定的，所以在该时间段内线圈ab 中的磁场是均匀变化的，则线圈ab中的电流是均匀变化的，故选项A、B、D错误，选项C 正确．【答案】 C(2016·扬州高二检测)如图12所示，有一个等腰直角三角形的匀强磁场区域，其直角边长为L，磁场方向垂直纸面向外，磁感应强度大小为B.一边长为L、总电阻为R的正方形导线框abcd，从图示位置开始沿x轴正方向以速度v匀速穿过磁场区域．取沿a→b→c→d的感应电流为正，则下列选项中表示线框中电流i随bc边的位置坐标x变化的图象正确的是( ) 【导学号：90270047】图12【解析】线框bc边从L到2L的过程中，bc边切割磁感线，且bc边的有效切割长度均匀增大，在2L处最大，故回路电流均匀增大，由右手定则判断电流方向为正方向；在2L 到3L，ad边切割磁感线，且有效切割长度增大，用右手定则判定电流方向为负方向，综上分析，C项正确．【答案】 C解决线框进出磁场问题需要注意的事项1．线框是什么形状的？切割磁感线的有效长度是否变化，如何变化？2．若只有一个磁场且足够宽，关注两个过程即可：进入磁场的过程；离开磁场的过程．3．若有两个不同的磁场，还需注意两条边分别在不同磁场时产生感应电流方向的关系．电磁感应中的电路问题回路中的部分导体做切割磁感线运动或穿过回路的磁通量发生变化时，回路将产生感应电动势，该导体或回路相当于电源．因此，电磁感应问题往往和电路问题联系在一起，解决与电路相联系的电磁感应问题的基本方法是：1．明确哪一部分电路产生感应电动势，则这部分电路就是等效电源，该部分电路的电阻是电源的内阻，而其余部分电路则是用电器，是外电路．2．分析电路结构，画出等效电路图．3．用法拉第电磁感应定律确定感应电动势的大小，再运用闭合电路欧姆定律、串并联电路的性质、电功、电热等知识求解．(2016·黄冈高二期末)如图13所示，OAC是半径为l、圆心角为120°的扇形金属框，O点为圆心，OA边与OC边电阻不计；圆弧AC单位长度的电阻相等，总阻值为4r.长度也为l、电阻为r的金属杆OD绕O点从OA位置以角速度ω顺时针匀速转动，整个过程中金属杆两端与金属框接触良好．求：图13(1)金属杆OD 转过60°时它两端的电势差U OD ；(2)金属杆OD 转过120°过程中，金属杆OD 中的电流I 与转过的角度θ的关系式．【解析】 (1)设金属杆OD 旋转切割磁感线产生的感应电动势为E ，有：E ＝12B ωl 2①金属杆OD 转过60°时，由题意可知：R AD ＝R DC ＝2r ②由串并联电路的规律可知： 电路外电阻R ＝R AD R DCR AD ＋R DC③由闭合电路欧姆定律有：U OD ＝－RR ＋r E ④ 由①～④式可得：U OD ＝－B ωl 24.(2)设金属杆OD 转过θ时，由题意可知：R AD ＝6θπr ⑤ R DC ＝⎝⎛⎭⎪⎫4－6θπr ⑥ 由闭合电路欧姆定律有：I ＝E R ＋r⑦ 由①③式及⑤～⑦式可得：I ＝B ωπ2l 2π2＋12πθ－18θ2r ⎝ ⎛⎭⎪⎫0≤θ≤2π3. 【答案】 (1)－B ωl 24(2)见解析求解电磁感应中电路问题的关键电磁感应中的电路问题，实际上是电磁感应和恒定电流问题的综合题．感应电动势大小的计算、方向的判定以及电路的等效转化，是解决此类问题的关键．电磁感应中的力与能量问题1.方法步骤(1)画出等效电路图．(2)求出导体棒上电流的大小及方向．(3)确定导体棒所受安培力的大小及方向．(4)分析其他外力，列动力学或平衡方程求解．2．收尾速度的求解导体受力运动产生感应电动势→感应电流→通电导体受安培力→合外力变化→速度变化→电动势变化→……周而复始循环．循环结束时，加速度等于零，导体达到稳定运动状态．3．能量分析解决电磁感应中能量转化问题的一般思路：(1)在电磁感应现象中，切割磁感线的导体或磁通量发生变化的回路将产生感应电动势，该导体或回路相当于电源．(2)分析清楚有哪些力做功，就可以知道有哪些形式的能量发生了转化．如：①有摩擦力做功，必有内能产生．②克服安培力做功，就有电能产生．③如果安培力做正功，就有电能转化为其他形式的能．(3)列有关能量的关系式求解．(2016·中山高二检测)如图14甲所示，两根足够长的直金属导轨MN、PQ平行放置在倾角为θ的绝缘斜面上，两导轨间距为L.M、P两点间接有阻值为R的电阻．一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直．整套装置处于磁感应强度为B 的匀强磁场中，磁场方向垂直斜面向下，导轨和金属杆的电阻可忽略．让ab杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦．图14(1)由b 向a 方向看到的装置如图乙所示，请在此图中画出ab 杆下滑过程中某时刻的受力示意图；(2)在加速下滑过程中，当ab 杆的速度大小为v 时，求此时ab 杆中的电流及其加速度的大小；(3)求在下滑过程中，ab 杆可以达到的最大速度．【解析】 (1)ab 杆受到的力有：重力mg ，竖直向下；支持力N ，垂直斜面向上；安培力F ，沿斜面向上．受力示意图如图所示．(2)当ab 杆速度为v 时，感应电动势E ＝BLv ， 此时电路中电流I ＝E R ＝BLvR， ab 杆受到的安培力F ＝BIL ＝B 2L 2vR，根据牛顿运动定律，有mg sin θ－F ＝mg sin θ－B 2L 2v R ＝ma ，则a ＝g sin θ－B 2L 2vmR .(3)当a ＝0即B 2L 2vR ＝mg sin θ时，ab 杆达到最大速度v m ＝mgR sin θB 2L 2.【答案】 (1)见解析 (2)BLv R g sin θ－B 2L 2v mR (3)mgR sin θB 2L 2如图15所示，两根相同的劲度系数为k 的金属轻弹簧用两根等长的绝缘线悬挂在水平天花板上，弹簧的上端通过导线与阻值为R 的电阻相连，弹簧的下端接一质量为m 、长度为L 、电阻为r 的金属棒，金属棒始终处于宽度为d 的垂直纸面向里的磁感应强度为B 的匀强磁场中．开始时弹簧处于原长，金属棒从静止释放，其下降高度为h 时达到了最大速度．已知弹簧始终在弹性限度内，且当弹簧的形变量为x 时，它的弹性势能为12kx 2，不计空气阻力和其他电阻，求： 【导学号：90270048】图15(1)金属棒的最大速度是多少？ (2)这一过程中R 消耗的电能是多少？【解析】 (1)当金属棒有最大速度时，加速度为零，金属棒受向上的弹力、安培力和向下的重力作用，有2kh ＋BId ＝mgI ＝Bdv max R ＋rv max ＝mg －2kh R ＋rB 2d2. (2)据能量关系得mgh －2×(12kh 2)－12mv 2max ＝E 电又知R 、r 共同消耗了总电能E R E r ＝Rr，E R ＋E r ＝E 电 整理得R 消耗的电能为E R ＝RR ＋r E 电＝RR ＋r [mgh －kh 2－m mg －2kh 2R ＋r22B 4d4]．【答案】 (1)mg －2kh R ＋rB 2d2(2)RR ＋r [mgh －kh 2－m mg －2kh 2R ＋r22B 4d4]1．(多选)(2016·全国卷甲)法拉第圆盘发电机的示意图如图16所示．铜圆盘安装在竖直的铜轴上，两铜片P 、Q 分别与圆盘的边缘和铜轴接触．圆盘处于方向竖直向上的匀强磁场B 中．圆盘旋转时，关于流过电阻R 的电流，下列说法正确的是( )图16A ．若圆盘转动的角速度恒定，则电流大小恒定B ．若从上向下看，圆盘顺时针转动，则电流沿a 到b 的方向流动C ．若圆盘转动方向不变，角速度大小发生变化，则电流方向可能发生变化D ．若圆盘转动的角速度变为原来的2倍，则电流在R 上的热功率也变为原来的2倍 【解析】 由右手定则知，圆盘按如题图所示的方向转动时，感应电流沿a 到b 的方向流动，选项B 正确；由感应电动势E ＝12Bl 2ω知，角速度恒定，则感应电动势恒定，电流大小恒定，选项A 正确；角速度大小变化，感应电动势大小变化，但感应电流方向不变，选项C 错误；若ω变为原来的2倍，则感应电动势变为原来的2倍，电流变为原来的2倍，由P ＝I 2R 知，电流在R 上的热功率变为原来的4倍，选项D 错误．【答案】 AB2.(2015·全国卷Ⅱ)如图17，直角三角形金属框abc 放置在匀强磁场中，磁感应强度大小为B ，方向平行于ab 边向上．当金属框绕ab 边以角速度ω逆时针转动时，a 、b 、c 三点的电势分别为U a 、U b 、U c .已知bc 边的长度为l .下列判断正确的是( ) 【导学号：90270049】图17A ．U a >U c ，金属框中无电流B ．U b >U c ，金属框中电流方向沿a →b →c →aC ．U bc ＝－12Bl 2ω，金属框中无电流D ．U bc ＝12Bl 2ω，金属框中电流方向沿a →c →b →a【解析】 金属框abc 平面与磁场平行，转动过程中磁通量始终为零，所以无感应电流产生，选项B 、D 错误．转动过程中bc 边和ac 边均切割磁感线，产生感应电动势，由右手定则判断U a ＜U c ，U b ＜U c ，选项A 错误．由转动切割产生感应电动势的公式得U bc ＝－12Bl 2ω，选项C 正确．【答案】 C3．(2016·北京高考)如图18所示，匀强磁场中有两个导体圆环a 、b ，磁场方向与圆环所在平面垂直．磁感应强度B 随时间均匀增大．两圆环半径之比为2∶1，圆环中产生的感应电动势分别为E a 和E b .不考虑两圆环间的相互影响．下列说法正确的是( )图18A ．E a ∶E b ＝4∶1，感应电流均沿逆时针方向B ．E a ∶E b ＝4∶1，感应电流均沿顺时针方向C ．E a ∶E b ＝2∶1，感应电流均沿逆时针方向D ．E a ∶E b ＝2∶1，感应电流均沿顺时针方向【解析】 由楞次定律知，题中圆环感应电流产生的磁场与原磁场方向相反，故感应电流沿顺时针方向．由法拉第电磁感应定律知E ＝ΔΦΔt ＝ΔBS Δt ＝ΔB ·πR 2Δt ，由于两圆环半径之比R a ∶R b ＝2∶1，所以E a ∶E b ＝4∶1，选项B 正确．【答案】 B4．(2016·浙江高考)如图19所示，a 、b 两个闭合正方形线圈用同样的导线制成，匝数均为10匝，边长l a ＝3l b ，图示区域内有垂直纸面向里的匀强磁场，且磁感应强度随时间均匀增大，不考虑线圈之间的相互影响，则( )图19A ．两线圈内产生顺时针方向的感应电流B ．a 、b 线圈中感应电动势之比为9∶1C ．a 、b 线圈中感应电流之比为3∶4D ．a 、b 线圈中电功率之比为3∶1【解析】 当磁感应强度变大时，由楞次定律知，线圈中感应电流的磁场方向垂直纸面向外，由安培定则知，线圈内产生逆时针方向的感应电流，选项A 错误；由法拉第电磁感应定律E ＝S ΔB Δt 及S a ∶S b ＝9∶1知，E a ＝9E b ，选项B 正确；由R ＝ρL S ′知两线圈的电阻关系为R a ＝3R b ，其感应电流之比为I a ∶I b ＝3∶1，选项C 错误；两线圈的电功率之比为P a ∶P b ＝E a I a ∶E b I b ＝27∶1，选项D 错误．【答案】 B5．(多选)(2016·江苏高考)电吉他中电拾音器的基本结构如图110所示，磁体附近的金属弦被磁化，因此弦振动时，在线圈中产生感应电流，电流经电路放大后传送到音箱发出声音．下列说法正确的有( ) 【导学号：90270050】图110A ．选用铜质弦，电吉他仍能正常工作B ．取走磁体，电吉他将不能正常工作C ．增加线圈匝数可以增大线圈中的感应电动势D ．弦振动过程中，线圈中的电流方向不断变化【解析】 铜不能被磁化，铜质弦不能使电吉他正常工作，选项A 错误；取走磁体后，弦的振动无法通过电磁感应转化为电信号，音箱不能发声，选项B 正确；增加线圈匝数，根据法拉第电磁感应定律E ＝N ΔΦΔt知，线圈的感应电动势变大，选项C 正确；弦振动过程中，线圈中感应电流的磁场方向发生变化，则感应电流的方向不断变化，选项D 正确．【答案】 BCD6.(2014·全国卷Ⅱ)半径分别为r 和2r 的同心圆形导轨固定在同一水平面内，一长为r 、质量为m 且质量分布均匀的直导体棒AB 置于圆导轨上面，BA 的延长线通过圆导轨中心O ，装置的俯视图如图111所示．整个装置位于一匀强磁场中，磁感应强度的大小为B ，方向竖直向下．在内圆导轨的C 点和外圆导轨的D 点之间接有一阻值为R 的电阻(图中未画出)．直导体棒在水平外力作用下以角速度ω绕O 逆时针匀速转动，在转动过程中始终与导轨保持良好接触．设导体棒与导轨之间的动摩擦因数为μ，导体棒和导轨的电阻均可忽略．重力加速度大小为g .求：图111(1)通过电阻R 的感应电流的方向和大小；(2)外力的功率．【解析】 根据右手定则、法拉第电磁感应定律、闭合电路欧姆定律及能量守恒定律解题．(1)根据右手定则，得导体棒AB 上的电流方向为B→A，故电阻R 上的电流方向为C→D. 设导体棒AB 中点的速度为v ，则v ＝v A ＋v B 2 而v A ＝ωr ，v B ＝2ωr根据法拉第电磁感应定律，导体棒AB 上产生的感应电动势E ＝Brv根据闭合电路欧姆定律得I ＝E R ，联立以上各式解得通过电阻R 的感应电流的大小为I ＝3B ωr 22R. (2)根据能量守恒定律，外力的功率P 等于安培力与摩擦力的功率之和，即P ＝BIrv ＋fv ，而f ＝μmg解得P ＝9B 2ω2r 44R ＋3μmg ωr 2. 【答案】 (1)方向为C→D 大小为3B ωr 22R(2)9B 2ω2r 44R ＋3μmg ωr 27．(2016·全国卷甲)如图112所示，水平面(纸面)内间距为l 的平行金属导轨间接一电阻，质量为m 、长度为l 的金属杆置于导轨上．t ＝0时，金属杆在水平向右、大小为F 的恒定拉力作用下由静止开始运动．t 0时刻，金属杆进入磁感应强度大小为B 、方向垂直于纸面向里的匀强磁场区域，且在磁场中恰好能保持匀速运动．杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为μ.重力加速度大小为g .求：图112(1)金属杆在磁场中运动时产生的电动势的大小；(2)电阻的阻值．【解析】 (1)设金属杆进入磁场前的加速度大小为a ，由牛顿第二定律得ma ＝F －μmg ①设金属杆到达磁场左边界时的速度为v ，由运动学公式有v ＝at 0②当金属杆以速度v 在磁场中运动时，由法拉第电磁感应定律，杆中的电动势为 E ＝Blv ③联立①②③式可得E ＝Blt 0⎝ ⎛⎭⎪⎫F m －μg .④ (2)设金属杆在磁场区域中匀速运动时，金属杆中的电流为I ，根据欧姆定律I ＝E R⑤ 式中R 为电阻的阻值．金属杆所受的安培力为f ＝BlI ⑥因金属杆做匀速运动，由牛顿运动定律得F －μmg －f ＝0⑦联立④⑤⑥⑦式得R ＝B 2l 2t 0m.⑧ 【答案】 (1)Blt 0⎝ ⎛⎭⎪⎫F m －μg (2)B 2l 2t 0m我还有这些不足： (1) (2) 我的课下提升方案： (1) (2)。
【课堂新坐标】2016-2017学年高中数学苏教版必修二课件：第二章 平面解析几何初步-2.1-2.1.2-第1课时
探究1 对于直线y＝kx＋1，是否存在k使直线不过第三象限？若存在，k的 取值范围是多少？
【提示】 直线y＝kx＋1过定点(0,1)，直线不过第三象限，只需k<0.
探究2 已知直线l的方程是2x＋y－1＝0，求直线的斜率k在y轴上的截距 b，以及与y轴交点P的坐标． 【提示】 ∵2x＋y－1＝0可变形为y＝－2x＋1，斜率k＝－2.令x＝0，得y ＝1，即b＝1，直线l与y轴的交点为(0,1)．
【答案】 y＝－x＋5
2．过点P(1,1)平行于x轴的直线方程为________，垂直于x轴的直线方程为 ________． 【解析】 过点P(1,1)平行于x轴的直线方程为y＝1，垂直于x轴的直线方程 为x＝1.
【答案】 y＝1 x＝1
3．若直线l过点A(－1,1)，B(2,4)，则直线l的方程为________．
4－1 【解析】 k＝ ＝1，l的方程为y－1＝1· (x＋1)，即y＝x＋2. 2－－1
【答案】 y＝x＋2
教材整理2
直线的斜截式方程
阅读教材P82探究以上部分内容，完成下列问题．
y＝kx＋b 斜截式方程：__________________ ，它表示经过点P(0，b)，且斜率为k的
截距 ． 直线方程．其中b为直线与y轴交点的纵坐标，称其为直线在y轴上的______
【导学
【解析】 直线x＋y＋1＝0变成斜截式得y＝－x－1，故该直线的斜率为－ 1，在y轴上的截距为－1.若直线的倾斜角为α，则tan α＝－1，即α＝135° .
【答案】 135° ，－1
5．求经过点A(－3,4)，且在两坐标轴上的截距之和为12的直线方程．
【解】 设直线方程为y－4＝k(x＋3)(k≠0)． 当x＝0，y＝4＋3k， 4 当y＝0，x＝－ k－3，
【课堂新坐标】2016-2017学年高中物理人教版选修1-1(课件)第二章 磁场 2
2．关于磁场和磁感线，下列说法正确的是(
) 【导学号：33810090】
A．磁铁是磁场的唯一来源 B．磁感线是从磁体的北极出发而到南极终止 C． 自由转动的小磁针放在通电螺线管内部， 其 N 极指向通电螺线管磁场的 北极 D．两磁感线空隙处不存在磁场
【解析】 由电流的磁效应可知电流也能产生磁场，选项 A 错；由磁感线 的特性可知选项 B、D 错；由通电螺线管磁场的分布可知选项 C 正确．
图 229
【解析】
根据安培定则，可以确定(a)中电流方向垂直纸面向里，(b)中电
流的方向从下向上，(c)中电流方向是逆时针，(d)中磁感线的方向向下，(e)中磁 感线方向向左，(f)中磁感线的方向向右．
【答案】 见解析
1．判断电流磁场的磁感线的方向均使用安培定则，切记对不同电流安培定 则内容不同，大拇指和四指弯曲的含义不同，一定要分别明确它们的指向意义． 2．判断环形电流、通电螺线管的磁场方向时，大拇指的指向为其内部的磁 场方向．
A．电流流向由南向北时，其下方的小磁针 N 极偏向东边 B．电流流向由东向西时，其下方的小磁针 N 极偏向北边 C．电流流向由南向北时，其下方的小磁针 N 极偏向西边 D．电流流向由西向东时，其下方的小磁针 N 极偏向北边
【解析】
为使小磁针能产生明显的偏转，实验时应使电流流向沿南北方
向，选项 B、D 错误．当电流流向由南向北时，由安培定则判断其下方的磁场方 向由东向西，故小磁针 N 极指向西边，选项 A 错误，选项 C 正确．
方向，不符合实际．因而不能相交．
2．通电螺线管的磁感线是怎样的？ 【提示】 在通电螺线管外部是由 N 极到 S 极， 在内部是从 S 极指向 N 极．
1．直线电流的磁场 如图 224 所示：
课堂新坐标2016_2017学年高中物理第2章磁场1指南针与远洋航海课件
二、磁感线 1．磁感线是为了形象地描述磁场而人为引入的线，磁场中实际上并不存在 磁感线． 2．磁感线的特点 (1)在磁体外部，磁感线从北极发出，回到南极；在磁体内部从南极回到北 极．因此，磁感线是闭合的曲线． (2)磁感线的疏密表示磁场的强弱，磁感线越密的地方磁场越强；磁场方向 在过该点的磁感线的切线上． (3)磁感线不相交，不相切，也不中断．
【答案】 C
6．在地球赤道上放置一个小磁针，静止时小磁针 N 极指向( A．地理南极 C．东方 B．地理北极 D．西方
)
【解析】 地球是一块巨大的磁体，地磁场的南极和北极分别位于地理的 北极和南极，在赤道处，地磁场方向由地理南极指向地理北极，小磁针静止时 N 极指向地理北极．
【答案】 B
1．地磁场类似条形磁铁产生的磁场． 2．在赤道上方，磁场的方向水平向北．
2．地磁偏角的数值在地球上的不同地点是不同的，而且由于地球磁极的缓 慢移动，磁偏角也在缓பைடு நூலகம்变化．
3．地磁场的磁感线形状如图
地理两极与地磁两极不重合
4．下列说法中正确的是(
)
A．指南针指示的“北”不是真正的北，两者有一定的差别 B．地理两极与地磁两极不重合，地磁南极在地理南极附近，地磁北极在地 理北极附近 C．在任何星球上都能利用指南针进行方向的判断 D．英国是最早在航海上使用指南针的国家
知 识 点 1 学 业 分 层 测 评 知 识 点 2
一、指南针与远洋航海
学习目标 1.知道指南针在远洋航海中的作用． 2．理解磁感线的特点，知道磁感线上任 一点的切线方向是该点的磁场方向．(难 点) 3．掌握条形磁铁、碲形磁铁的磁感线的 分布情况．(重点、难点) 4．知道地理南北极与地磁南北极相反并 不重合，了解地磁偏角．(难点)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地球是个大磁体
1.基本知识 (1)地磁场：地球本身是一个大磁体，地磁南极和地磁北极分别位于地理 北极 和地理 南极 附近，地球周围存在的磁场叫 地磁场 ． (2)磁偏角：地磁两极与地理两极 并不重合 ．水平放置的磁针，它的指向与地 理子午线 并不一致，而是有一夹角，叫 磁偏角 ．在地球上的各个地方，磁偏 角是 不同的．
B．地理南极附近 D．某座高山上
【解析】 小磁针竖直向下时应位于地磁两极，又因为是 N 极向下，所以根 据异名磁极相互吸引，应位于磁极 S 极，即地理的北极附近．选项 C 正确．
【答案】 C
4．判断两根钢条甲和乙是否有磁性，可将它们的一端靠近小磁针的 N 极或 S 极． 当钢条甲靠近时， 小磁针自动远离， 当钢条乙靠近时小磁针自动靠近， 则( )
3．探究交流 为什么说指南针的发明，使航海事业得到了发展？
【提示】 在茫茫大海上航行，人很容易迷失方向，在指南针出现之前，人 们只能夜晚依靠北极星， 白昼通过太阳确定方向， 若天气变化， 则无法辨别方向． 有 了指南针，人们就可以在海上远行，所以说指南针的发明，使航海事业得到了发 展.
磁场的概念
1.基本知识 磁体 周围 存在着磁场，磁体与磁体之间、磁体与铁钉之间的作用力都是通 过 磁场 来传递的．
2．思考判断 (1)磁场对处在其中的磁极有力的作用．( √ ) (2)磁场是一种物质，具有能量．( √ )
3．探究交流 看围棋讲座时会发现，棋子在竖直放置的棋盘上可以移动，但不会掉下来， 你知道这是为什么吗？ 【提示】 这是因为棋子和棋盘都是由磁性材料做成的，它们之间存在着磁 力，从而使棋子和棋盘之间存在着弹力，使棋子受到一个与重力平衡的向上的静 摩擦力，所以棋子不会掉下来.
)
B．我们用指南针确定方向，指南针指南的一极是指南针的北极 C．磁偏角在地球不同位置是相同的 D．地磁的北极在地理南极附近
【审题指导】 地磁两极与地理两极并不完全重合，存在磁偏角→在地球不 同位置磁偏角不同→要准确确定地理位置就要考虑磁偏角．
【解析】 地球是一个大磁体，其磁北极(N 极)在地理南极附近，磁南极(S 极) 在地理北极附近，并不重合．指南针指南的一极应该是磁针的南极(S 极)．磁偏角 在地球不同位臵是不同的，所以选项 D 正确．
下列说法中错误的是(
)
A．磁场是一种看不见、摸不着的物质 B．磁极间的相互作用是通过磁场进行的 C．磁铁吸引铁钉、铁屑的作用是通过磁场进行的 D．磁场只存在于磁铁内部
【审题指导】 根据磁场的特点逐一进行分析．
【解析】 磁场是磁体周围存在的一种物质．磁极间相互作用就是通过磁场 进行的，A、B、C 均正确．磁场在磁铁内、外部都存在，D 错误．故选 D.
对磁场的理解
【问题导思】 1．磁场是客观存在的物质吗？
【提示】 是． 2．磁极之间的相互作用是通过什么实现的？
【提示】 磁场．
磁场与电场一样，都是物质．磁场是磁体周围存在的一种特殊物质 1．说它“特殊”是因为它和我们常见的以分子、原子、离子组成的物质不同， 它不是以微粒组成的物质的形式存在，而是以一种“场”的形式存在． 2．说它是“物质”是因为它和我们常见的实物一样，能对放入其中的磁体、 电流和运动电荷有力的作用．因此我们说磁场是和我们常见的桌子、房屋、水和 空气一样，是一种客观存在的物质． 3．磁体间的相互作用是通过磁场来产生的．磁场力是非接触力．磁场是一种 实际存在的物质，也具有能量．
【导学号：31870012】 A．两根钢条均有磁性 B．两根钢条均无磁性 C．钢条甲一定有磁性，钢条乙一定无磁性 D．钢条甲一定有磁性，钢条乙可能有磁性
【解析】 钢条甲靠近小磁针时，小磁针自动远离，说明它们相互排斥，则 甲一定有磁性．当乙靠近小磁针时，它们相互吸引，这时可能有两种情况：一是 乙没有磁性，此时属于磁体与铁磁性物质相互吸引；二是乙有磁性，且与小磁针 是异名磁极，此时属于异名磁极相互吸引．
【答案】 D
2．地磁场的意义 (1)对自然界中生物的生活习性和人类生活、生产具有重要意义．例如候鸟的 迁移、鱼类的回游等． (2)人类的行军、航海、矿产勘探都离不开地磁场． (3)地磁场是地球生命的保护伞，能防止来自太阳的高速离子流直射地球，威 胁生命．
关于地磁场，下列叙述正确的是( A．地球的地磁两极和地理两极重合
【解析】 条形磁铁磁极磁性最强，中间最弱，且悬线悬挂静止后 N 极指北； 分成两段后仍然有两个磁极．所以选项 A、C、D 说法正确，选项 B 说法错误．
【答案】 B
3．一位科学家在野外考察时，发现随身携带的能自由转动的小磁针静止时沿 竖直方向，且 N 极向下，则他的位置在( A．赤道附近 C．地理北极附近 )
【解析】 地磁场的方向由南向北，只有赤道位臵平行于地面，因磁偏角的 存在，地磁场的方向并不沿地球上经线方向，故 A、B、C 均错误，在地磁南极上 空，地磁场的方向是竖直向下的，D 正确．
【答案】 D
【备课资源】(教师用书独具) 鸽子回家和海龟回游 许多人都知道，家里养的鸽子可以从离家几十、几百甚至上千公里的地方飞 回家里；燕子、大雁等候鸟每年都在春秋两季分别从南方飞回北方，又从北方飞 到南方；一些海龟从栖息的海湾游出几百、几千公里后又能回到原来的栖息处．它 们是如何辨别方向的？尤其是在茫茫的海洋上．难道它们也像人类航海时一样使 用指南针吗？大量和长期的观察研究表明，这些生物从原居处远行后再回到原居 处，的确是与地球磁场有关的．我们来看看一些观察研究的情况．
1．下列说法中正确的是(
)
A．指南针指出的“北”不是真正的北，两者有一定的差别 B．地球两极与地磁两极不重合，地磁南极在地球南极附近，地磁北极在地球 北极附近 C．在任何星球上都能利用指南针进行方向的判断 D．我国是最早在航海上使用指南针的国家
【答案】 AD
2．有关条形磁铁的说法，错误的是(
)
A．条形磁铁的两个磁极磁性最强，中间磁性最弱 B．把条形磁铁分成两段后，每一段只有一个磁极 C．条形磁铁分成两段后，每一段还是有两个磁极 D．把条形磁铁用细线悬挂起来，静止后能指南北
环 节 一
环 节 三
第 1 节 Leabharlann 性与磁场环 节 二学 业 达 标 测 评
课 标 解 读 1.了解磁体的吸铁性和指向 性． 2.了解磁场的概念． 3.知道地球是一个大磁体，能 解释指南针指示南北的原因． 4.知道磁偏角.
重 点 难 点
1.磁场的概念，地 磁两极的位置．(重 点) 2.磁偏角．(难点)
奇妙的磁性
1.基本知识 (1)磁性：能够吸引铁、钴、镍等物质的 (2)磁体：具有磁性的 物体 ． (3)磁极：磁体上磁性特别强的区域称为 磁极 ，磁体都有两极，即 北(N) 极 和 南(S) 极．
性质 ．
2．思考判断 (1)任何磁体都有两个磁极．( √ ) (2)同名磁极相互排斥，异名磁极相互吸引．( √ )
【答案】 D
磁偏角在地球不同位置是不同的，且由于地球磁极的缓慢移动，磁偏角也缓 慢变化．使用指南针，不能得出准确的地理位置．
2．地球是一个大磁体，它的磁场分布情况与一个条形磁铁的磁场分布情况相 似，以下说法正确的是( ) 【导学号：31870011】 A．地磁场的方向沿地球上经线方向 B．地磁场的方向是与地面平行的 C．地磁场的方向是从北指向南方向的 D．在地磁南极上空，地磁场的方向是竖直向下的
【答案】 D
磁场是磁体周围存在的一种物质，磁极间的相互作用是通过磁场来进行的．
1．下列关于磁场的说法中，正确的是(
)
A．磁场和电场一样，是客观存在的特殊物质 B．磁场是为了解释磁极间相互作用而人为规定的 C．磁极与磁极之间是直接发生作用的 D．磁场只有在磁极与磁极发生作用时才产生
【解析】 磁极与磁极间的相互作用是通过磁场发生的，故 C 错误；磁场具 有能量，对磁极有力，是一种客观存在的物质，A 正确，B 错误；磁场在磁极周围 始终存在，D 错误．
【答案】 A
对地磁场的理解
【问题导思】 1．地磁场的方向均与地面平行吗？
【提示】 不是．
2．地磁场的磁偏角是固定不变的这种说法对吗？ 【提示】 不对．
1．地磁场的特点 (1)地磁场的 N 极、S 极与地理的南、北极相反，但稍有偏差． (2)地磁场的水平分量总是从地球的南极指向地球的北极，竖直分量在南半球 垂直地面向上，在北半球垂直地面向下． (3)在赤道平面上，距离地球表面高度相等的各点，磁场强弱相等，距离地面 高度越高，磁场越弱，方向总是水平向北．
首先关于鸽子的观察研究．曾将两组鸽子分别绑上强磁性的永磁铁块和弱磁 性的铜块，在远离鸽巢放飞后，绑有铜块的鸽子全部都飞回鸽巢，但大部分绑有 永磁铁块的鸽子却迷失方向而未返回鸽巢．这表明永磁铁块的磁场干扰，使鸽子 不能识别地球磁场． 其次关于海龟回游的观察研究．对出生在美国东南海岸的一种海龟游动进行 的观察发现，幼海龟在大西洋中沿着顺时针路线出游，经过若干年后又能回到出 生地产卵．这些海龟是依靠什么导航呢？有的观察研究者认为同地球磁场有关， 并进行了这样的实验研究，在装有海水并加上人造磁场的大容器中放入海龟，其 沿某一方向游行．当人造磁场反向时，海龟的游动也反向．这表明磁场影响海龟 的游行．
2．思考判断 (1)地磁场能使小磁针的两极指向正南正北．( × ) (2)地理的南北极与地磁的南北极并不重合，地磁的北极在地理北极附近．( ×)
3．探究交流 信鸽千里归巢是一件再普通不过的事情．为鸽子导航的“地图”在哪儿？为 什么在暴风雨天气或者在出现日食的日子鸽子会迷路？
图 211
【提示】 科学研究发现，让信鸽迷路的原因是既看不见又摸不着的地球磁 场．因为信鸽在飞行时是依靠地球的磁场定位的，它们的鼻子就是接受磁场回波 的“雷达”．这些回波通过鼻子传给大脑，由大脑发出指令．当地球磁场受到如 天气或日食等因素干扰时，就会导致信鸽失去方向．
