静电接地设计及技术要求说明书
化工企业静电接地设计技术规程
化工企业静电接地设计技术规程一、引言静电是化工企业生产过程中常见的一种危险因素。
静电的积累和放电可能导致爆炸、火灾和其他安全事故，对企业人员和设备造成严重损害。
为了有效地控制静电风险，化工企业需要进行静电接地设计，并依据相关技术规程进行实施。
本文将对化工企业静电接地设计技术规程进行全面、详细、完整和深入地探讨。
二、静电接地设计的基本原理静电接地设计的基本目标是将静电能够安全地传输到地下，从而避免静电的积累和放电引起的危险。
为了实现这一目标，静电接地设计需要遵循以下基本原则：2.1 接地系统的设计接地系统是实现静电接地的核心组成部分。
化工企业应根据工厂的特点和静电风险的具体情况设计合适的接地系统。
接地系统应包括以下要素：•接地极：接地极是将静电引导到地下的工具，常见的接地极包括接地电线和接地棒。
接地极的选用应考虑耐腐蚀性、导电性能和可靠性等因素。
•接地网：接地网是接地极之间连接的导电网格，通常由埋入地下的导电材料构成。
接地网的布置应满足均匀分布、电阻值低和可靠性高等要求。
2.2 接地系统的布置接地系统的布置需要考虑静电积累的位置和设备的特点等因素。
在化工企业中，经常发生静电积聚的地方包括输送管道、储罐和静电敏感区域等。
接地系统应围绕这些地方进行布置，以确保静电能够有效地传输到地下。
2.3 接地的选择和连接静电接地设计中，接地的选择和连接是非常重要的。
应根据静电风险的具体情况选择合适的接地方式，如直接接地、间接接地和自动接地等。
同时，接地的连接应采用可靠的导电材料和连接方式，以确保接地的有效性和稳定性。
三、化工企业静电接地设计技术规程为了保证化工企业静电接地设计的科学性和合理性，制定和执行技术规程非常重要。
下面是化工企业静电接地设计技术规程应包括的内容：3.1 规程的制定和修订制定和修订静电接地设计技术规程应遵循科学、严谨和可操作的原则。
规程的制定应由具有相关专业知识和经验的专家组成，充分考虑静电风险的特点和变化。

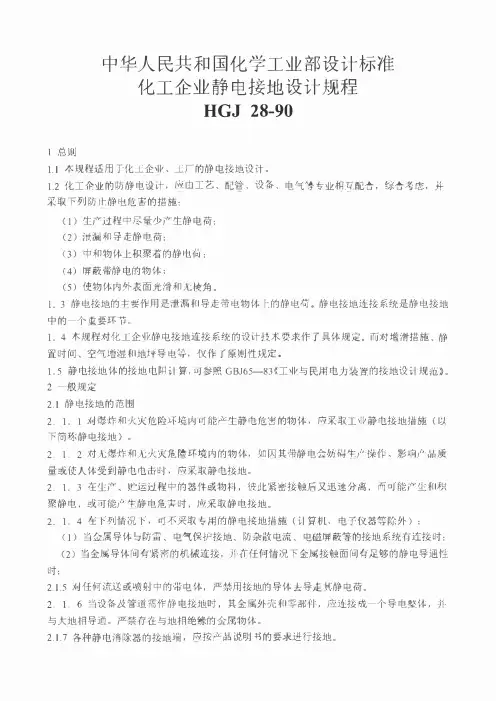

HGJ28-90化工企业静电接地设计规程
I总则中华人民共和国化学工业部设计标准化工企业静电接地设计规程HGJ 28-901.1本规程适用于化工企业、工厂的静屯接地设计。
1.2化工企业的防静电设计，应由工艺、配管、设备、电气等专业相互配合，综合考虑，并采取下列防止静电危害的措施；(1)生产过程中尽毋少产生静屯荷；(2)泄沭和导走静电荷；(3)中和物体上积聚省的静电荷；(4)屏蔽带静屯的物体；(5)使物体内外表面光滑和无棱角。
1.3静电接地的主要作用是泄漏和导走带电物体上的静电荷。
静电接地连接系统是静电接地中的一个蜇要环节。
1.4本规程对化工企业静电接地连接系统的设计技术耍求作了具体规定。
而对增滑措施、静置时间、空气增湿和地坪导电等，仅作了原则性规定。
1.5静电接地体的接地电阳计算，可参照GBJ65—83《工业与民用电力装普的接地设计规范》。
2一般规定2.1静电接地的范围2. 1. 1对爆炸和火灾危险环境内可能产生静电危害的物体，应采取工业静电接地措施（以下简称静电接地）。
2. 1. 2对无爆炸和无火灾危险环境内的物体，如因其带静电会妨码生产操作、影响产品质画或使人体受到静电电击时，应采取静电接地。
2. 1. 3在生产、贮运过程中的器件或物料，彼此紧密接触后又迅速分离，而可能产生和积聚静电，或可能产生静电危害时，应采取静电接地。
2. 1. 4在卜列情况卜，可不采取专用的静电接地措施（计算机、电子仪器等除外）；(1)当金属导体与防雷、电气保护接地、防杂散电流、电磁屏蔽等的接地系统有连接时；(2)当金屈导体间有紧密的机械连接，并在任何情况下金属接触面间有足够的静电导通性时；2.1.5对任何流送或喷射中的带电体，严禁用接地的导体去导走其静电荷。
2. 1. 6当设备及管道需作静屯接地时，其金属外壳和零部件，应连接成一个导电整体，并与大地相导通。
严禁存在与地相绝缘的金屈物体。
2.1.7各种静电消除器的接地端，应按产品说明书的要求进行接地。

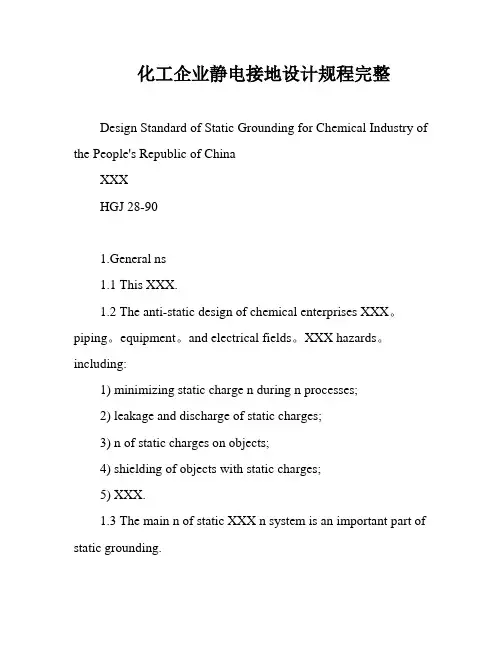

化工企业静电接地设计规程完整
化工企业静电接地设计规程完整Design Standard of Static Grounding for Chemical Industry of the People's Republic of ChinaXXXHGJ 28-901.General ns1.1 This XXX.1.2 The anti-static design of chemical enterprises XXX。
piping。
equipment。
and electrical fields。
XXX hazards。
including:1) minimizing static charge n during n processes;2) leakage and discharge of static charges;3) n of static charges on objects;4) shielding of objects with static charges;5) XXX.1.3 The main n of static XXX n system is an important part of static grounding.1.4 This n XXX for the design of static XXX increased sliding。
static time。
air n。
and floor conductivity。
only XXX.1.5 XXX" (GBJ65-83).2.General ns2.1 XXX Grounding2.1.1 Industrial static grounding measures (referred to as static grounding below) should be taken for objects that may cause static hazards in explosive and fire-prone XXX.2.1.2 Static grounding should be taken for objects in non-explosive and non-fire-prone environments if their static charges may hinder n ns。
防静电接地通用1234
防静电接地通用工艺守则第一章静电接地有关标准规定如设计图纸已标明静电接地技术要求的，应按照图纸进行施工与验收。
图纸未标明的静电接地施工与验收标准规范的，均按本通用工艺守则执行。
一、静电接地安装基本要求有静电接地要求的管道，各段管子间应导电.当每对法兰或螺纹接头间电阻值超过0.03Ω时，应设导线跨接。
管道系统的对地电阻值超过100Ω时，应设两处接地引线。
接地引线宜采用焊接形式。
有静电接地连接的钛管道及不锈钢管道，导线跨接获接地引线不得与钛管道及不锈钢管道直接连接，应采用钛板或不锈钢板过渡。
用作静电接地的材料或零件，安装前不得涂漆。
导电接触面必须除锈病紧密连接。
静电接地安装完毕后，必须进行测试，电阻值超过规定时，应进行检查与调整。
二、防静电接地系统自建网设备、机组、贮罐、管道、等的防静电接地线，应单独与接地体（自然接地体或建筑钢筋环梁）或接地干线相连、连接螺栓不应小于M10，并应有防松装置并涂电力复合脂。
当采用焊接端子连接时不得降低损伤管道强度。
当金属法兰采用金属螺栓或卡子相紧固时，可不另装跨接线。
在腐蚀条件下安装前，应有两个及两个以上螺栓和卡子之间的接触面去锈和除油污，并应加装防松螺母。
当爆炸危险区内的非金属构架上平行安装的金属管道相互之间的净距离小于100mm时，宜每隔20m用金属线跨接；金属管道相互交叉的净距离小于100mm时，应采用金属线跨接。
容量为50m3及以上的贮罐，其接地点不应少于两处，且接地点的间距不应大于30m，并应在罐体底部，并应在罐体底部周围对称与接地体连接，接地体应连成环形的闭合回路。
管道在进出装置区、分岔处进行接地。
长距离五分支管道应每隔100m接地一次防静电接地系统应自成网络，可以共用防雷、电气保护、防静电和防杂散电流等接地干线系统。
除兼有雷电引流作用的金属设备本体外，静电接地支线与雷电引流支线不相连接。
三、接地线最小规格静电接地支线、连接线最小规格：一般移动设备静电接地干线最小规格：注：括号内为2类腐蚀环境中用钢材的推荐规格。
sh3097-2017石油化工静电接地设计规范
sh3097-2017石油化工静电接地设计规范摘要：本文档详细介绍了sh3097-2017石油化工静电接地设计规范。
静电是在石油化工行业中存在严重安全隐患的一个问题。
作为一种危险物质，静电会引发事故，造成人员伤亡和设备损坏。
为了保障生产安全，必须合理设计并正确使用静电接地装置。
本文档将从静电的产生原理、静电接地的重要性、接地电阻的要求、接地系统的设计以及接地装置的维护等方面进行深入介绍和阐述。
1. 引言1.1 背景石油化工行业中的静电问题非常严重。
静电不仅会损坏设备，还可能引发火灾和爆炸。
因此，正确的静电接地设计对于保障生产安全至关重要。
1.2 目的本文档的目的是规范石油化工静电接地设计，确保接地装置能够有效消除静电，并提供适当的防护措施，以确保生产过程的安全。
2. 静电的产生原理2.1 静电的概念静电是指由于带电物体之间的电荷不平衡而产生的电力。
在石油化工行业中，静电主要是由于流体的流动、振动和摩擦等引起的。
2.2 静电的危害静电在石油化工行业中可能引发火灾和爆炸，造成事故和人员伤亡。
此外，静电还会损坏设备，增加生产成本。
3. 静电接地的重要性3.1 静电接地的作用静电接地是通过将带电物体与地面接触，使其电荷释放到地下，以消除静电的作用。
静电接地可以有效预防静电产生的危害。
3.2 静电接地的重要性合理的静电接地设计能够保证石油化工生产过程的安全。
静电接地装置的正确使用可以帮助消除静电，并提供安全保护。
4. 接地电阻的要求4.1 接地电阻的定义接地电阻是指接地装置与地面之间的电阻。
接地电阻越小，说明接地效果越好。
4.2 接地电阻的要求根据国家标准，石油化工静电接地装置的接地电阻应控制在一定范围内。
一般来说，接地电阻应小于10欧姆。
5. 静电接地系统的设计5.1 接地体的选择接地系统的设计首先要选择适当的接地体。
常见的接地体有接地钢板、接地棒和接地网等。
5.2 接地系统的布置接地系统的布置应根据现场条件进行合理规划，确保接地装置与设备和管道之间的连接良好。
hg20675-1990 静电接地设计
HG20675-1990《化工企业静电接地设计规程》是我国化工行业的一个标准，主要规定了化工企业静电接地的设计原则、技术要求、施工及验收等方面的内容。
该标准适用于新建、扩建和改建的化工企业静电接地设计。
规程中主要包括以下几个方面的内容：
1. 一般规定：本标准适用于化工企业的静电接地设计，包括设备、管道、储罐、建筑设施等接地的设计。
同时，规定了静电接地设计应遵循的原则和安全要求。
2. 设计参数：规定了静电接地设计所需的各种参数，如接地电阻、接地电位、跨步电压等。
同时，对不同类型的接地装置（如垂直接地、水平接地、复合接地等）的参数选择进行了详细说明。
3. 接地装置：明确了各种接地装置的设计要求，包括垂直接地体、水平接地网、接地线缆等。
并对接地装置的材料、尺寸、布置方式等进行了规定。
4. 防静电接地：规定了防静电接地的设计要求，如防静电接地网、防静电接地装置的选择和布置等。
5. 施工及验收：对接地工程的施工及验收环节进行了详细规定，包括施工要求、验收标准、试验方法等。
6. 接地装置的维护与管理：对接地装置的维护与管理提出了具体要求，以确保接地系统的正常运行和安全。
石油化工静电接地设计规范
石油化工静电接地设计规范引言在石油化工生产过程中，由于介质运输、搬运和处理等过程中所产生的机械、电气或化学能量，容易引起静电现象。
静电现象的不可预测性和危害性使其成为石油化工生产中的隐患之一，极易引起火灾或爆炸等事故。
因此，在化工生产中，必须采取静电接地措施，以降低事故发生的概率。
接地设计原则表面或接触电阻的控制表面或接触电阻是接地设计中的重要考虑因素，其本身包含了导电性材料表面的电阻、接触电阻和接地电极的电阻等。
表面或接触电阻过大，会使接地装置的接地电位差过大，甚至不能达到防止静电积累和放电的目的，因此，必须采用能有效降低接触电阻的物理和化学方法。
导体的材质和截面积接地装置的导体选用和截面积设计的大小，对接地系统的工作性能也产生了很大的影响。
导体的截面面积和材质必须满足热稳定、耐腐蚀、高导电性和经济性等要求。
静电电位的控制接地装置的接地电位在设计中也是一个重要的考虑因素，接地电位差越小，静电放电的可能性也越小。
在实际设计中，必须通过综合考虑接地电位与操作安全以及经济成本方面的问题来确定接地电位的大小。
接地电极的安装接地电极的安装位置、数目及深度等因素也是接地设计中需要考虑的问题。
为了保证接地电极的作用效果，必须满足一定的安装要求。
设计标准设计依据接地设计应基于以下原则：1.电位差经测量应小于 0.5V；2.接地电阻应小于10Ω；3.接地线路导通检测应合格。
设计参数接地电阻不应大于10Ω。
当工程内无易燃易爆危险品或配电系统中不设防爆电气设备时，接地电阻应控制在4Ω以下；当地下管道遇水层时，应设置垂直落地式套管或水平套管以避免地下金属管发生腐蚀及电化学作用。
设计要求接地设施所选用设备、零部件的绝缘性应符合产品的应用规程和设计要求。
接地电极应设在防爆地带之外，且应有防雷措施。
接地线应密封打包，防止机械损坏及腐蚀，地和设备之间的连接件应采用不锈钢、镀铜等材料，连接点应采用压接或铆接连接方式。
设计检测接地装置的接地电阻、接地电位和接地线路的导通均应在系统投运前进行检测，并编制接地措施和操作规程。
SEPD 0701.2-2002 管道静电接地设计规定
设计标准SEPD 0701.2-20025）尽量避开易形成和积聚可燃混合物及易锈蚀的地点。
2.2 金属管道上静电接地连接方法有以下几种：1）管道金属壁或支座上预留出裸露的金属表面。
2）管道金属法兰的螺栓连接部位，能确保长期运行中始终保持电气上的良好接触，可兼作管道的静电接地连接用，不必另装静电接地连接线，否则应进行跨接。
3）采用专用的金属接地板或螺栓时，其具体要求应符合下列规定：a）金属接地板或螺栓可焊接或紧固于管道金属壁或支座上。
b）金属接地板或螺栓的材质应根据管道金属壁的材质而定。
——当管道金属壁为黑色金属材质时，金属接地板应选用镀锌钢材；——当管道金属壁为有色金属材质或不锈钢时，金属接地板应选用与管道金属壁相同的材质；——螺栓一般选用镀锌钢材。
c）金属接地板的截面不宜小于50×10 mm ,其有效长度宜为60 mm或110 mm，如管道有隔热层时，金属接地板应伸出隔热层外60 mm或110 mm。
接地用螺栓规格不应小于M10。
2.3 静电接地连接做法应符合下列要求：1）静电接地连接采用焊接或螺栓紧固连接。
2）当金属法兰采用金属螺栓或卡子紧固时，一般情况可不必另装静电连接线。
在腐蚀条件下，应保证至少有两个螺栓或卡子间的接触面，在安装前去锈和除油污，以及在安装时加防松螺帽或弹簧垫等防松设施。
3）非金属管道上的金属部件的接地连接，可用镀锌垫圈、镀锌钢丝和可挠多股金属线等相互连接并接地。
4）管道的静电接地连接应在隔热施工前完成。
2.4 静电接地连接材料的选择1）静电接地连接线应采用具有足够机械强度、耐腐蚀和不易断线的多股金属线。
接地连接线的长度应按实际需要，且留出必要的裕度。
2）管道上作机械固定用的金属螺栓，可兼作被固定管道的静电连接用。
如需要另做静电连接线时，可用截面16mm2的多股铜芯绝缘电线。
3）静电接地连接材料选择按表2.4-3选用。
表2.4-3 静电接地连接材料选用表项目材料数量跨接线16（mm2）多股铜芯绝缘电线Ⅰ型L≈400 （mm）Ⅱ型L≈800 （mm）Ⅲ型L≈600 （mm）引下线16（mm2）多股铜芯绝缘电线自接地点至离地500 （mm）处实际需要量接线端子OT16-12 铜制裸压接端头2（个/ 1条跨接线）金属接地板尺寸见图1，材质同被接地体根据结构型式确定法兰连接板尺寸见图1，碳钢镀锌根据结构型式确定螺栓/螺母M10×35 镀锌2（套/ 1条跨接线）3 具体规定3.1 管道进出装置区处、不同爆炸危险环境的边界、管道分支处均应进行静电接地。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10）需经常操作的阀门区；
11）设置有静电接地端子的仪表。
4.管道非焊接接头静电跨接范围
需要静电接地的管道，满足以下条件之一时，其非焊接的接头应静电接地：
1）介质为氧气、氢气、含固气体的管道
2）除第一条规定的情况外，非焊接接头之间的实测电阻大于0.03欧姆的管道。
管道接地材料由施工单位根据设计技术要求，经现场试验后，统计材料。
9.管道静电施工记录
有静电接地要求的管道，施工单位应按相关的规范要求，做好记录。
图7.1
图7.2
表7.3
10.管道静电接地检查及维护
运营单位应根据相关法律法规、标准规范的要求定期对有静电接地要求的管道的接地进行检查、维护、保养。
11.除遵守本技术要求的规定外，静电接地施工、运营维护尚应遵守国家相关法律法规、标准规范的要求。
（公司标志）
业主名称
设计阶段
版
项目名称
图纸编号
装置名称
第
页
共
X
页
管道静电接地设计及
技术要求说明
0
版次
说明
编制
校核
审核
日期
1.XXX项目XXX装置的管道静电接地应按本说明要求进行管道静电接地。除遵守本说明技术要求外，尚须遵守有关的施工技术规范。
2.管道静电接地的目的及作用
管道静电接地，就是通过降低管道系统的接地电阻，及时转移电荷，避免电荷集聚，从而达到以下目的：
图6A
图6B
7.管道静电接地材料规格及材料
7.1焊接在管道上的接地板规格见图7.1，管道为碳素钢时，接地板选用镀锌扁钢制作；管道材料为不锈钢时，选用304制作。焊接接地板厚10mm。
7.2法兰螺栓夹持的接地板规格见图7.2，材质为黄铜板，厚3mm。
7.3跨接材料规格见表7.3。
8.管道静电接地材料统计
5.1管道法兰与管道法兰之间按图5.1跨接。
图5.1管道法兰之间静电跨接
图5.2管道法兰与设备法兰之间静电跨接
5.2管道法兰与设备法兰之间按图5.2跨接
5.3管道法兰与阀门或特殊件法兰之间按图5.3跨接
图5-3管道法兰与阀门或特殊件之间的跨接
5.4管道法兰与仪表之间，仪表有静电接地端子时，可将接地线一端与静电接地端子连接，仪表没有静电接地端子时，按图5.3跨接。
以下范围内的管道应进行接地：
1）位于爆炸和火灾危险区内的管道；
2）氧气管道；
3）气固管道；
4）氢气管道；
5）进出装置界区处的管道；
6）平行敷设的管道，净距小于100时，应每隔20m，设置静电跨接；
7）非导体管段上的所有金属件均应接地；
8）工艺管道的伴管，应在伴管进汽口、回水口处与工艺管道等电位连接；
静电跨接的接头包括：
1）金属管道与管道之间的法兰或螺纹连接处；
2）金属管道与设备管道之间的法兰或螺纹连接处；
3）金属管道与阀门之间法兰或螺纹连接处；
4）金属管道与仪表之间法兰或螺纹连接处；
5）金属管道与特殊件之间法兰或螺纹连接处；
6）阀门与特殊管件、设备管口、仪表之间的法兰连接处。
5.管道非焊接接头静电跨接方法
1）消除因静电放电引燃或引爆可燃气体、可燃粉尘与空气（氧气）的混合物的可能性；
2）消除因静电集聚对敏感仪表造成的干扰；
3）避免因静电集聚造成人员电击；
4）避免平行管道在雷击时因电位差的存在而感应放电。
3.管道静电接地范围
管道接地可以采用直接接地方式，及管道与接地干线之间直接跨接；也可以采用间接接地方式，通过与接地的设备、钢结构连接，从而间接与接地干线连接。
5.5阀门与特殊管件、设备管口、仪表之间的法兰连连接按图5.5跨接，仪表有静电接地端子时，按图5.4跨接。
图5.4
5.6镀锌钢管螺纹接头之间应采用专用接地卡固件连接。
6.管道等电位跨接方法
平行敷设的管道，每20m进行等电位跨接，跨接方法见图6A。钢结构管廊上的平行管道，可在接地的钢结构梁上按图6B所示的方法，分别将每根管道与钢结构梁跨接。
