芯片设计和生产流程
芯片制作的7个流程
芯片制作的7个流程芯片制作是一项复杂而精细的过程，通常包括以下七个主要流程：设计、掩膜制作、晶圆制作、晶圆加工、探针测试、封装测试和封装。
1.设计芯片设计是芯片制作的第一步。
设计师利用计算机辅助设计（CAD）软件来绘制芯片的电路图，包括电子器件构造、连接方式和工作原理等。
设计师还需要考虑功耗、性能要求和芯片尺寸等因素，以确保设计的芯片能够满足特定的应用需求。
2.掩膜制作掩膜制作是将芯片设计转化为实际制造的重要步骤。
在这一步骤中，设计师将芯片设计转换为掩膜图案，并使用光刻技术将掩膜图案复制到光刻胶上。
然后，通过光刻和腐蚀等过程，在硅片上创建出掩膜所需要的结构和电路。
3.晶圆制作晶圆制作是在硅片上形成芯片的过程。
这个过程通常包括选择适当的硅片和清洁表面，以及在晶片上应用氧化层等。
晶圆制作还涉及将掩膜图案沉积到晶圆上，生成所需的导电或绝缘材料。
4.晶圆加工晶圆加工是通过使用化学腐蚀、离子注入、物理气相沉积和化学气相沉积等技术，将晶圆上的材料进行加工的过程。
在晶圆加工过程中，可以通过控制加工参数和选择不同的材料，来实现芯片中所需的电路和结构。
5.探针测试探针测试是在晶圆上进行电气测试的过程。
在这个过程中，使用探针接触芯片表面上的电路，并将电压或电流应用到芯片上，以测试其电气性能和功能。
探针测试可以帮助检测芯片制造过程中可能出现的错误和缺陷，并进行必要的修复和调整。
6.封装测试封装测试是将芯片封装为最终产品后进行的一系列测试。
在封装测试中，芯片被安装在封装中，并连接到测试设备进行电气测试。
封装测试可以确保芯片在实际使用中能够正常工作，并符合性能和可靠性要求。
7.封装封装是将芯片封装到外部保护层中，以确保其在使用和环境中的可靠性和耐久性。
在封装过程中，芯片被放置在封装底座上，并用封装材料进行覆盖和固定。
封装材料可以提供保护、散热和连接芯片与其他电路的功能。
芯片制作是一个复杂而精细的过程，需要高度的技术和精确的控制。

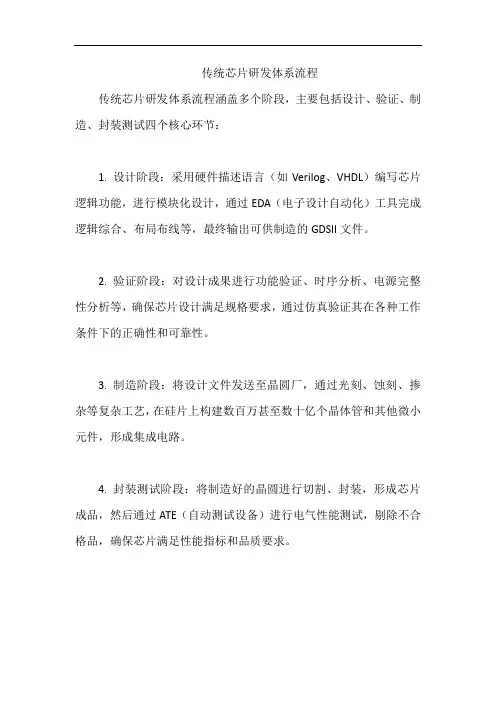

传统芯片研发体系流程
传统芯片研发体系流程
传统芯片研发体系流程涵盖多个阶段，主要包括设计、验证、制造、封装测试四个核心环节：
1. 设计阶段：采用硬件描述语言（如Verilog、VHDL）编写芯片逻辑功能，进行模块化设计，通过EDA（电子设计自动化）工具完成逻辑综合、布局布线等，最终输出可供制造的GDSII文件。
2. 验证阶段：对设计成果进行功能验证、时序分析、电源完整性分析等，确保芯片设计满足规格要求，通过仿真验证其在各种工作条件下的正确性和可靠性。
3. 制造阶段：将设计文件发送至晶圆厂，通过光刻、蚀刻、掺杂等复杂工艺，在硅片上构建数百万甚至数十亿个晶体管和其他微小元件，形成集成电路。
4. 封装测试阶段：将制造好的晶圆进行切割、封装，形成芯片成品，然后通过ATE（自动测试设备）进行电气性能测试，剔除不合格品，确保芯片满足性能指标和品质要求。
半导体制造流程及生产工艺流程
半导体制造流程及生产工艺流程半导体是一种电子材料，具有可变电阻和电子传导性的特性，是现代电子器件的基础。
半导体的制造流程分为两个主要阶段：前端工艺（制造芯片）和后端工艺（封装）。
前端工艺负责在硅片上制造原始的电子元件，而后端工艺则将芯片封装为最终的电子器件。
下面是半导体制造流程及封装的主要工艺流程：前端工艺（制造芯片）：1.晶片设计：半导体芯片的设计人员根据特定应用的需求，在计算机辅助设计（CAD）软件中进行晶片设计，包括电路结构、布局和路线规划。
2.掩膜制作：根据芯片设计，使用光刻技术将电路结构图转化为光刻掩膜。
掩膜通过特殊化学处理制作成玻璃或石英板。
3.芯片切割：将晶圆切割成单个的芯片，通常使用钻孔机或锯片切割。
4.清洗和化学机械抛光（CMP）：芯片表面进行化学清洗，以去除表面杂质和污染物。
然后使用CMP技术平整芯片表面，以消除切割痕迹。
5.纳米技术：在芯片表面制造纳米结构，如纳米线或纳米点。
6.沉积：通过化学气相沉积或物理气相沉积，将不同材料层沉积在芯片表面，如金属、绝缘体或半导体层。
7.重复沉积和刻蚀：通过多次沉积和刻蚀的循环，制造多层电路元件。
8.清洗和干燥：在制造过程的各个阶段，对芯片进行清洗和干燥处理，以去除残留的化学物质。
9.磊晶：通过化学气相沉积，制造晶圆上的单晶层，通常为外延层。
10.接触制作：通过光刻和金属沉积技术，在芯片表面创建电阻或连接电路。
11.温度处理：在高温下对芯片进行退火和焙烧，以改善电子器件的性能。
12.筛选和测试：对芯片进行电学和物理测试，以确认是否符合规格。
后端工艺（封装）：1.芯片粘接：将芯片粘接在支架上，通常使用导电粘合剂。
2.导线焊接：使用焊锡或焊金线将芯片上的引脚和触点连接到封装支架上的焊盘。
3.封装材料：将芯片用封装材料进行保护和隔离。
常见的封装材料有塑料、陶瓷和金属。
4.引脚连接：在封装中添加引脚，以便在电子设备中连接芯片。
5.印刷和测量：在封装上印刷标识和芯片参数，然后测量并确认封装后的器件性能。
芯片设计流程中的5个步骤

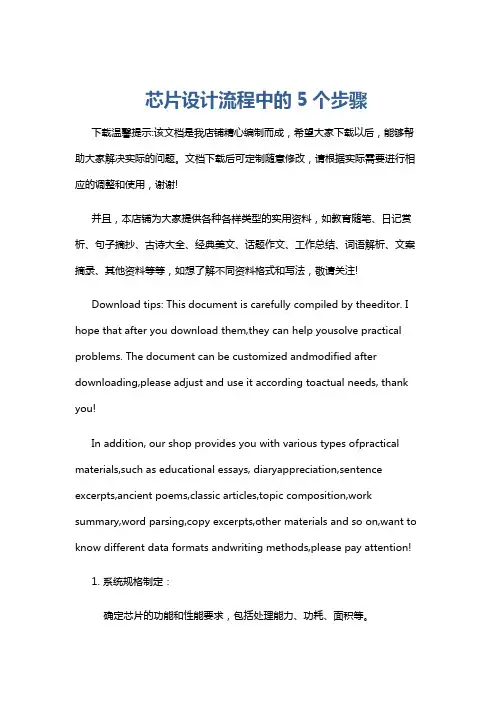

芯片设计流程中的5个步骤下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 系统规格制定：确定芯片的功能和性能要求，包括处理能力、功耗、面积等。

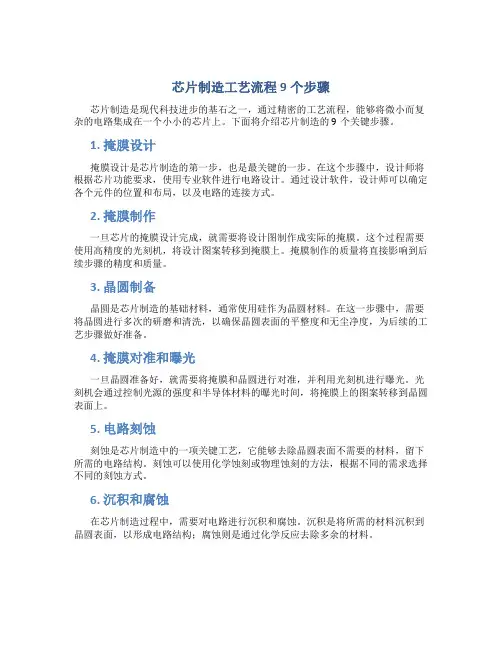

芯片制造工艺流程9个步骤
芯片制造工艺流程9个步骤芯片制造是现代科技进步的基石之一，通过精密的工艺流程，能够将微小而复杂的电路集成在一个小小的芯片上。
下面将介绍芯片制造的9个关键步骤。
1. 掩膜设计掩膜设计是芯片制造的第一步，也是最关键的一步。
在这个步骤中，设计师将根据芯片功能要求，使用专业软件进行电路设计。
通过设计软件，设计师可以确定各个元件的位置和布局，以及电路的连接方式。
2. 掩膜制作一旦芯片的掩膜设计完成，就需要将设计图制作成实际的掩膜。
这个过程需要使用高精度的光刻机，将设计图案转移到掩膜上。
掩膜制作的质量将直接影响到后续步骤的精度和质量。
3. 晶圆制备晶圆是芯片制造的基础材料，通常使用硅作为晶圆材料。
在这一步骤中，需要将晶圆进行多次的研磨和清洗，以确保晶圆表面的平整度和无尘净度，为后续的工艺步骤做好准备。
4. 掩膜对准和曝光一旦晶圆准备好，就需要将掩膜和晶圆进行对准，并利用光刻机进行曝光。
光刻机会通过控制光源的强度和半导体材料的曝光时间，将掩膜上的图案转移到晶圆表面上。
5. 电路刻蚀刻蚀是芯片制造中的一项关键工艺，它能够去除晶圆表面不需要的材料，留下所需的电路结构。
刻蚀可以使用化学蚀刻或物理蚀刻的方法，根据不同的需求选择不同的刻蚀方式。
6. 沉积和腐蚀在芯片制造过程中，需要对电路进行沉积和腐蚀。
沉积是将所需的材料沉积到晶圆表面，以形成电路结构；腐蚀则是通过化学反应去除多余的材料。
7. 电路形成电路形成是芯片制造的重要步骤之一，通过化学或物理方法，将电路结构形成在晶圆表面。
这一步骤需要高精度的设备和工艺控制，确保电路结构的准确性和可靠性。
8. 封装和测试一旦电路结构形成，就需要对芯片进行封装和测试。
封装是将芯片封装在塑料封装或陶瓷封装中，以保护芯片并方便安装和连接。
测试是对芯片进行功能和可靠性测试，确保芯片的质量和性能。
9. 包装和验证最后，芯片需要进行包装和验证。
包装是将封装好的芯片放入适当的包装盒中，以便运输和存储。
芯片制作的7个流程
芯片制作的7个流程一、设计芯片制作的第一个流程是设计。
设计师根据芯片的功能需求和规格要求，进行电路设计和布局设计。
电路设计包括选择合适的逻辑门、电源电压、时钟频率等，以及设计电路的连接关系和逻辑功能；布局设计则是将电路设计的各个模块进行布局排列，以便后续的加工和制造。
二、掩膜制作掩膜制作是芯片制作过程中的关键步骤。
掩膜是用于制造芯片的模板，通过光刻技术将电路设计转移到芯片基片上。
首先，设计师将电路设计转化为掩膜图形，然后通过光刻机将掩膜图形转移到光刻胶上，并进行曝光和显影等步骤，最终得到一张包含电路图形的掩膜。
三、芯片制造芯片制造是将掩膜上的电路图形转移到芯片基片上的过程。
首先，将掩膜对准芯片基片，然后通过光刻机将电路图形转移到光刻胶上。
接着，通过蚀刻、沉积、刻蚀等工艺步骤，将电路图形转移到芯片基片上，并形成各个层次的电路结构。
最后，进行清洗和检验等步骤，确保芯片质量符合要求。
四、封装测试芯片制造完成后，需要进行封装和测试。
封装是将芯片连接到封装材料中，以便插入电路板或其他设备中使用。
测试是对封装后的芯片进行功能和性能的测试，确保芯片能够正常工作。
封装和测试是芯片制造中的最后一道工序，也是保证芯片质量的关键环节。
五、质量控制在芯片制作过程中，质量控制是非常重要的。
质量控制包括对原材料的检验、各个制造环节的监控以及最终产品的检测和验证。
通过建立严格的质量控制体系，可以确保芯片的质量稳定可靠。
六、性能调试芯片制作完成后，还需要进行性能调试。
性能调试是对芯片进行功能验证和性能优化的过程。
通过连接芯片到测试设备，对芯片进行各种测试和验证，找出可能存在的问题并进行优化和修复，以确保芯片能够满足设计要求。
七、量产经过设计、制造、封装、测试和调试等流程后，如果芯片的性能和质量都符合要求，就可以进行量产。
量产是将芯片大规模制造的过程，包括原材料的采购、设备的配置和生产线的调试等。
量产后的芯片可以广泛应用于各个领域，如电子产品、通信设备、汽车等。
芯片设计制作生产流程
1、沉积
制造芯片的第一步，通常是将材料薄膜沉积到晶圆上。
材料可以是导体、绝缘体或半导体。
2、光刻胶涂覆
进行光刻前，首先要在晶圆上涂覆光敏材料“光刻胶”或“光阻”，然后将晶圆放入光刻机。
3、曝光
在掩模版上制作需要印刷的图案蓝图。
晶圆放入光刻机后，光束会通过掩模版投射到晶圆上。
光刻机内的光学元件将图案缩小并聚焦到光刻胶涂层上。
在光束的照射下，光刻胶发生化学反应，光罩上的图案由此印刻到光刻胶涂层。
4、计算光刻
光刻期间产生的物理、化学效应可能造成图案形变，因此需要事先对掩模版上的图案进行调整，确保最终光刻图案的准确。
ASML将现有光刻数据及圆晶测试数据整合，制作算法模型，精确调整图案。
5、烘烤与显影
晶圆离开光刻机后，要进行烘烤及显影，使光刻的图案永久固定。
洗去多余光刻胶，部分涂层留出空白部分。
6、刻蚀
显影完成后，使用气体等材料去除多余的空白部分，形成3D电路图案。
7、计量和检验
芯片生产过程中，始终对晶圆进行计量和检验，确保没有误差。
检测结果反馈至光刻系统，进一步优化、调整设备。
8、离子注入
在去除剩余的光刻胶之前，可以用正离子或负离子轰击晶圆，对部分图案的半导体特性进行调整。
9、视需要重复制程步驟
从薄膜沉积到去除光刻胶，整个流程为晶圆片覆盖上一层图案。
而要在晶圆片上形成集成电路，完成芯片制作，这一流程需要不断重复，可多达100次。
10、封装芯片
最后一步，切割晶圆，获得单个芯片，封装在保护壳中。
这样，成品芯片就可以用来生产电视、平板电脑或者其他数字设备了！。
芯片设计和生产流程
芯片设计和生产流程芯片设计和生产流程大家都是电子行业的人，对芯片，对各种封装都了解不少，但是你知道一个芯片是怎样设计出来的么？你又知道设计出来的芯片是怎么生产出来的么？看完这篇文章你就有大概的了解。
复杂繁琐的芯片设计流程芯片制造的过程就如同用乐高盖房子一样，先有晶圆作为地基，再层层往上叠的芯片制造流程后，就可产出必要的 IC 芯片（这些会在后面介绍）。
然而，没有设计图，拥有再强制造能力都没有用，因此，建筑师的角色相当重要。
但是 IC 设计中的建筑师究竟是谁呢？本文接下来要针对 IC 设计做介绍。
在 IC 生产流程中，IC 多由专业 IC ***进行规划、设计，像是联发科、高通、Intel 等知名大厂，都自行设计各自的 IC 芯片，提供不同规格、效能的芯片给下游厂商选择。
因为 IC 是由各厂自行设计，所以 IC 设计十分仰赖工程师的技术，工程师的素质影响着一间企业的价值。
然而，工程师们在设计一颗 IC 芯片时，究竟有那些步骤？设计流程可以简单分成如下。
设计第一步，订定目标在 IC 设计中，最重要的步骤就是规格制定。
这个步骤就像是在设计建筑前，先决定要几间房间、浴室，有什么建筑法规需要遵守，在确定好所有的功能之后在进行设计，这样才不用再花额外的时间进行后续修改。
IC 设计也需要经过类似的步骤，才能确保设计出来的芯片不会有任何差错。
规格制定的第一步便是确定 IC 的目的、效能为何，对大方向做设定。
接着是察看有哪些协定要符合，像无线网卡的芯片就需要符合 IEEE 等规{模?不然，这芯片将无法和市面上的产品相容，使它无法和其他设备连线。
最后则是确立这颗 IC 的实作方法，将不同功能分配成不同的单元，并确立不同单元间连结的方法，如此便完成规格的制定。
设计完规格后，接着就是设计芯片的细节了。
这个步骤就像初步记下建筑的规画，将整体轮廓描绘出来，方便后续制图。
在 IC 芯片中，便是使用硬体描述语言（HDL）将电路描写出来。
