九年级物理期中测试题
九年级物理期中考试试卷
九年级物理期中考试试卷一、选择题（每题2分，共20分）1. 物体的内能与温度有关，温度升高时，物体的内能将：A. 保持不变B. 增大C. 减小D. 先增大后减小2. 以下哪个现象不属于能量的转化：A. 摩擦生热B. 水力发电C. 电灯发光D. 热能储存3. 根据欧姆定律，电阻R、电流I和电压U之间的关系是：A. I = R/UB. I = U + RC. I = U × RD. I = U/R4. 以下哪个选项是正确的功率表达式：A. P = F × SB. P = F/SC. P = F × vD. P = F/v5. 一个物体从静止开始做匀加速直线运动，经过时间t，速度变为v，那么它的加速度a是：A. a = v/tB. a = v × tC. a = v^2/tD. a = t/v6. 一个物体受到两个力F1和F2的作用，当这两个力的夹角为180°时，它们的合力F的大小为：A. F = F1 + F2B. F = |F1 - F2|C. F = F1 - F2D. F = F1× F27. 以下哪个选项不是能量守恒定律的内容：A. 能量不能被创造B. 能量不能被消灭C. 能量可以相互转化D. 能量可以无限使用8. 一个物体在水平面上做匀速直线运动，摩擦力的大小与以下哪个因素无关：A. 物体的质量B. 物体的速度C. 物体与地面的摩擦系数D. 物体对地面的压力9. 以下哪个选项是正确的杠杆平衡条件：A. F1 × L1 = F2 × L2B. F1 × L1 = F2 × (L1 + L2)C. F1 × L1 = F2 × (L1 - L2)D. F1 × L1 = L2 × F210. 以下哪个选项是正确的浮力表达式：A. F浮= ρ液× g × V排B. F浮= ρ液× V排C. F浮= ρ物× g × V物D. F浮= ρ物× V排二、填空题（每空1分，共10分）11. 电流通过导体时，导体发热，这是电流的______效应。
九年级物理上册期中考试题及参考答案
九年级物理上册期中考试题及参考答案(时间：60分钟分数：100分)班级：姓名：分数：一、选择题（每题2分，共30分）1、下列过程中，有一个力的作用效果与其他三个不同类，它是（）A．把橡皮泥捏成不同造型B．进站的火车受阻力缓缓停下C．苹果受重力竖直下落D．用力把铅球推出2、冰在熔化的过程中，下列判断正确的是（）A．比热容改变，内能增加，温度不变B．比热容改变，内能和温度都不变C．比热容改变，内能增加，温度升高D．比热容不变，内能和温度都不变3、如图所示，在水平桌面上放置一个平底轻质薄塑料杯，杯子底面积为2×10-3m2，高为0.1m，杯中装满水，水的质量为300g，将体积为100cm3、重为1.8N的小球缓慢的放入水中，当小球静止时，下列判断中正确的是（g=10N/kg）（）A．水对杯底的压力为3N B．水对杯底的压强为1500PaC．小球受到的浮力为1.8N D．杯子对桌面的压力增加了0.8N 4、如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光．此电路的故障可能是（）A．灯 L1短路B．灯 L2短路C．灯 L1断路D．开关 S 接触不良5、如图所示，作用在杠杆一端且始终与杠杆垂直的力F，将杠杆缓慢地由位置A拉至位置B，在这个过程中，力F的大小将（）A．不变B．变小C．变大D．先变大后变小6、甲、乙两个小灯泡上分别标有“6V 3W”和“4V 2W”字样，现在把它们按不同方式接在不同电路中（不考虑灯丝电阻的变化），下列判断错误的是（）A．若把它们并联在4V电路中，乙灯正常发光B．若把它们并联在4V电路中，甲灯比乙灯亮C．若把它们串联在10V电路中，两灯都可以正常发光D．若把它们串联在10V电路中，甲灯比乙灯亮7、“足球进校园”活动的开展，使同学们越来越喜欢足球运动，下列现象不属于力改变物体运动状态的是（）A．足球在空中沿弧线飞行B．足球在草地上越滚越慢C．被踩在脚下的足球变扁D．守门员抱住飞来的足球8、小明用煤气灶烧水时，进行了如下思考，正确的是（）A．煤气燃烧越充分，其热值越大B．加热过程中水的比热容变大C．壶内水温度升高的过程中内能增大D．水沸腾过程中吸收热量，温度不断升高9、如图所示，用30N的拉力F沿水平方向拉绳子的一端，使重400N的物体A 以0.1m/s的速度沿水平地面向左匀速运动了10s，已知滑轮组的机械效率为80%，则此过程中（）A．绳子自由端移动的距离为1m B．滑轮组对物体A的水平拉力为90NC．拉力F的功率为3W D．拉力F所做的有用功为72J10、如图所示，用甲、乙滑轮组在相同时间分别将A、B物体匀速提升相同高度，已知物体受到的重力GA＞GB，滑轮组的机械效率η甲＜η乙（忽略绳重和摩擦）．下列判断正确的是（）A．两滑轮组绳端移动的距离相等B．甲滑轮组的有用功比乙的少C．甲滑轮组的总功率比乙的小D．甲滑轮组的动滑轮比乙的重11、如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线．此时，丁站在地面上用手去拉丙．则（）A．甲、乙都会触电B．甲、丙都会触电C．乙、丁都会触电D．丙、丁都会触电12、潜水员潜水时呼出的气泡在水面下上升的过程中，体积不断变大。
九年级物理期中测试卷及答案(全一册)
九年级物理期中测试卷及答案(全一册)九年级第一学期期中物理测试卷（有答案）一、选择题（将答案填在下面表格中。
每小题3分，共30分）1.下列各种物质中，通常情况下属于导体的是A、塑料B、橡胶C、陶瓷D、大地2.我们常常受到“二手烟”的危害，我们之所以闻到“二手烟”是因为A．一切物体都是由分子组成B．分子间存在间隙C．分子间存在斥力和引力D．分子在不停地做无规则运动3.关于物体的内能，下列说法正确的是A．物体运动得越快，内能越大B．物体举得越高，内能越大C．零摄氏度的物体没有内能D．物体温度越高，内能越大4.下列四幅图中，属于利用热传递改变物体内能的是5.下图是汽油机的四个冲程，其中表示内能转化为机械能的冲程是ABCD6.关于电路的知识，下列说法中不正确的是A．为使两灯同时亮，同时灭，两灯一定要串联B．金属中的电流方向跟自由电子定向移动的方向相反C．在电路中，电源是把其他形式的能转化为电能的装置D．一般的电路是由电源、用电器、开关和导线组成的7.沙漠地区在日光照射下，比湖泊湿地温度升高得快的原因是A、沙漠地区日照时间较长B、沙吸收的热量多C、沙的密度大D、沙的比热容小8.下图所示的电路图中，当开关S闭合后，两盏灯并联的电路是9.当将滑动变阻器的滑片P向右移动时。
下图中的哪一种连接方法可使变阻器连入电路部分的电阻增大？ABCD10.如右上图所示，当闭合开关后，电压表所测的是A、电源电压B、灯L1两端的电压C、灯L2两端的电压D、灯L1与L2两端的电压二、填空题（每空1分，共16分）11.家庭电路中各用电器之间是并联的，电灯和开关是串联的。
12.在热传递中，热量是从高温物体流向低温物体，其中热源是提供热能的装置。
13.电荷的形成产生电场，电路中电源外部电流的方向为：电源正极→用电器→电源负极。
14.有甲、乙、丙、丁四个轻质带电小球，用细线悬挂起来，它们之间的相互作用情况如下图所示，则甲、乙带异种电荷，丙丁带同种电荷。
(易错题)初中物理九年级全册期中测试(含答案解析)
一、选择题1．在如图所示的电路中，电源电压保持不变。
若开关S从断开到闭合，电压表两次示数之比为3︰4，则开关断开时，R1、R2两端的电压之比为（）A．1︰3 B．3︰1 C．3︰4 D．4︰32．下列提供的数据符合实际情况的是（）A．实验室小灯泡的电流约为0.3AB．对于人体的安全电压是低于36VC．小军同学骑自行车的功率约为500WD．手托两个鸡蛋匀速向上抬高1m约做功10J3．如图所示，闭合开关后，两盏灯均不亮，电流表示数为零，电压表有示数且较大，产生这一现象的原因可能是（）A．1L短路B．1L断路C．2L短路D．2L断路4．如图所示，用丝绸摩擦过的玻璃棒接触验电器的金属球，金属箔张开。
在这个过程中（）A．金属箔上产生了电荷B．玻璃棒带正电，验电器带负电C．金属箔张开是因为同种电荷相互排斥D．金属箔张开瞬间，电流方向是由金属箔到玻璃棒5．汽车安全带提示器由压力传感器和开关设计而成。
当人坐座椅开关1S闭合，若未系安全带（2S 断开），则语音提示：“请系好安全带”，系上安全带后，2S 闭合，提示器不工作。
图中R 是保护电路的电阻，则下列电路正确的是（ ）A ．B ．C ．D ．6．如图所示是自制的水果电池，插入橙子中的两个薄片可以是（ ）A ．两个都是铜片B ．两个都是铁片C ．一个铜片，一个塑料片D ．一个铜片，一个铁片7．有一种压电塑料薄膜，在压力作用下表面会产生电压，若将它用在微型扬声器或话筒上，可将电信号转化为发声振动，或将发声振动转化为电信号；另外，当它受热时还会产生电流，可用来制作火警预警装置，以上信息中没有涉及到的能量转化过程是（ ） A ．机械能转化为电能B ．内能转化为化学能C ．电能转化为机械能D ．内能转化为电能8．下列说法正确的是（ ）A ．敲碎煤块使煤充分燃烧能提高煤的热值B ．“摩擦生热”现象中的“热”的含义是指内能C ．做功相同时，热机的效率越高消耗的燃料越多D ．一杯热水逐渐变凉时，这杯水的热量不断减小9．一支蜡烛在燃烧的过程中，它的（ ）A ．质量变小，比热容变小，热值变小B ．质量变小，比热容变小，热值不变C ．质量不变，比热容不变，热值变小D ．质量变小，比热容不变，热值不变10．关于分子动理论及有关现象，下列说法中不正确的是（ ）A ．红墨水在热水中扩散得比冷水中快，说明热水比冷水的分子运动更剧烈B ．水和酒精混合后总体积变小，说明分子之间存在间隙C．铁块很难被压缩，说明分子之间存在相互作用的斥力D．海波熔化的过程中，吸收热量，温度不变，内能不变11．下列说法正确的是（）A．内能小的物体不可能向内能大的物体传递热量B．液体的蒸发在任何温度下都能进行C．用干冰在舞台上制造出的淡淡薄雾是液态的二氧化碳D．下雪天，向积雪的公路撒盐，能提高冰的熔点，尽快融雪12．南极是世界上最冷的地方，在南极的两只小企鹅之间发生了有趣的对话，其中不正确．．．的是（）A．这里太冷了，冰山肯定没有内能B．再冷，组成冰山的分子在做热运动，所以冰山也有内能C．这里的温度很低，构成物体的大量分子做无规则运动应该很慢D．对啊，也就是说，温度反映了构成物体的大量分子做无规则运动的剧烈程度二、填空题13．两个标有“5Ω 1A”和“10Ω 0.6 A”的定值电阻，将它们串联，电源电压最大为_____V；若将它们并联起来使用，干路电流最大是_____A。
九年级物理期中测试卷【含答案】
九年级物理期中测试卷【含答案】专业课原理概述部分一、选择题（每题1分，共5分）1. 下列哪种现象属于光的折射？A. 镜子中的倒影B. 钢笔错位C. 水中的鱼看起来更浅D. 彩虹2. 下列哪个单位是电功率的单位？A. 瓦特B. 安培C. 伏特D. 欧姆3. 下列哪种情况摩擦力最大？A. 重100N的物体在水平面上匀速直线运动B. 重200N的物体在水平面上匀速直线运动C. 重100N的物体在倾斜面上匀速直线运动D. 重200N的物体在倾斜面上匀速直线运动4. 下列哪个不是可再生能源？A. 太阳能B. 风能C. 煤炭D. 水能5. 下列哪种情况下，物体处于静止状态？A. 物体做匀速直线运动B. 物体做变速直线运动C. 物体做匀速圆周运动D. 物体做变速圆周运动二、判断题（每题1分，共5分）1. 力是改变物体运动状态的原因。
（）2. 串联电路中，电流处处相等。
（）3. 磁体可以吸引非磁性物质。
（）4. 动能和势能统称为机械能。
（）5. 摩擦力总是阻碍物体的运动。
（）三、填空题（每题1分，共5分）1. 力的单位是______。
2. 串联电路中，总电压等于各分电压的______。
3. 光在真空中的传播速度是______。
4. 物体做匀速直线运动时，受到的合外力为______。
5. 物体的内能包括______和______。
四、简答题（每题2分，共10分）1. 简述牛顿第一定律。
2. 简述欧姆定律。
3. 简述光的反射现象。
4. 简述串联电路和并联电路的区别。
5. 简述机械能的转化和守恒。
五、应用题（每题2分，共10分）1. 一个物体质量为2kg，受到一个水平方向的力10N，求物体的加速度。
2. 一个电阻为20Ω的电阻器，通过它的电流为0.5A，求电阻器两端的电压。
3. 一个平面镜将光线反射，入射角为30°，求反射角。
4. 一个物体从10m高的地方自由落下，不计空气阻力，求物体落地时的速度。
5. 一个物体做匀速直线运动，速度为5m/s，运动了10s，求物体运动的距离。

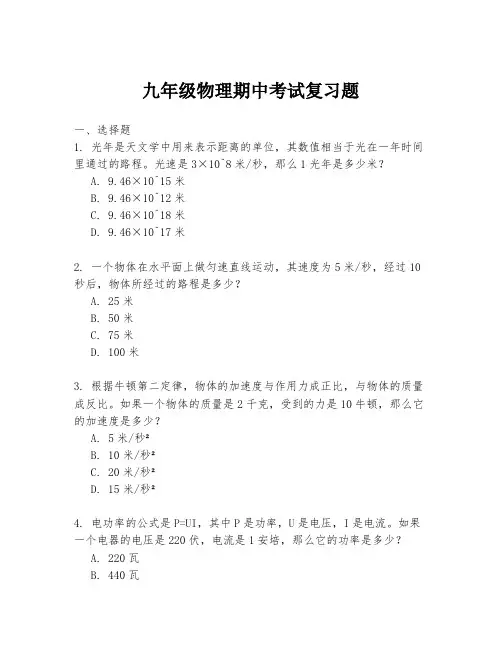

九年级物理期中考试复习题
九年级物理期中考试复习题一、选择题1. 光年是天文学中用来表示距离的单位，其数值相当于光在一年时间里通过的路程。
光速是3×10^8米/秒，那么1光年是多少米？A. 9.46×10^15米B. 9.46×10^12米C. 9.46×10^18米D. 9.46×10^17米2. 一个物体在水平面上做匀速直线运动，其速度为5米/秒，经过10秒后，物体所经过的路程是多少？A. 25米B. 50米C. 75米D. 100米3. 根据牛顿第二定律，物体的加速度与作用力成正比，与物体的质量成反比。
如果一个物体的质量是2千克，受到的力是10牛顿，那么它的加速度是多少？A. 5米/秒²B. 10米/秒²C. 20米/秒²D. 15米/秒²4. 电功率的公式是P=UI，其中P是功率，U是电压，I是电流。
如果一个电器的电压是220伏，电流是1安培，那么它的功率是多少？A. 220瓦B. 440瓦C. 110瓦D. 1100瓦5. 机械能守恒定律表明，在没有外力作用的情况下，一个系统的总机械能保持不变。
以下哪个选项不是机械能的组成部分？A. 动能B. 势能C. 热能D. 弹性势能二、填空题6. 物体的惯性大小只与物体的________有关。
7. 电流通过导体时，导体内部的自由电子在电场力作用下发生________运动。
8. 根据欧姆定律，电阻R等于电压U与电流I的比值，即R=________。
9. 物体的浮沉条件是：当物体完全浸没在液体中时，若浮力________重力，则物体上浮；若浮力小于重力，则物体下沉。
10. 根据焦耳定律，导体产生的热量Q与电流的平方、电阻和通电时间成正比，即Q=________。
三、简答题11. 简述牛顿第一定律的内容，并举例说明其在现实生活中的应用。
12. 解释什么是串联电路和并联电路，并说明它们在实际电路设计中的不同作用。
九年级物理期中考试试卷【含答案】
九年级物理期中考试试卷【含答案】专业课原理概述部分一、选择题（每题1分，共5分）1. 下列哪个选项是描述光的传播正确的是？A. 光在真空中传播速度最快B. 光在空气中传播速度比真空中慢C. 光在水中传播速度最快D. 光在玻璃中传播速度最快2. 下列哪种现象是由于光的反射造成的？A. 彩虹B. 镜子中的倒影C. 太阳光直射地球D. 眼睛能看到物体3. 下列哪种物质是导体？A. 木材B. 玻璃C. 金属D. 塑料4. 下列哪种现象是由于电流的热效应造成的？A. 电灯发光B. 电动机转动C. 电热水器加热D. 电视屏幕显示图像5. 下列哪种现象是由于声音的反射造成的？A. 回声B. 声音的传播C. 声音的音调D. 声音的响度二、判断题（每题1分，共5分）1. 光的传播速度在真空中是最慢的。
（）2. 光的折射现象可以用镜子中的倒影来解释。
（）3. 导体是一种不容易导电的物质。
（）4. 电流的磁效应可以用来制造电动机。
（）5. 声音的传播速度在空气中是最快的。
（）三、填空题（每题1分，共5分）1. 光在真空中的传播速度是______。
2. 光的反射现象可以用______来解释。
3. 导体是一种______的物质。
4. 电流的热效应可以用来制造______。
5. 声音的传播速度在______中最快。
四、简答题（每题2分，共10分）1. 简述光的折射现象。
2. 简述电流的磁效应。
3. 简述声音的传播过程。
4. 简述光的反射现象。
5. 简述导体的特点。
五、应用题（每题2分，共10分）1. 一束光从空气射入水中，其传播方向会发生什么变化？2. 如果将一个导体和一个绝缘体连接起来，会发生什么现象？3. 电流通过一个电阻时，会产生什么现象？4. 声音在空气中的传播速度是多少？5. 光在真空中的传播速度是多少？六、分析题（每题5分，共10分）1. 分析光的折射现象在生活中的应用。
2. 分析电流的磁效应在生活中的应用。
七、实践操作题（每题5分，共10分）1. 设计一个实验来验证光的反射现象。
(压轴题)初中物理九年级全册期中测试卷(含答案解析)
一、选择题1．下列关于电压的叙述正确的是（）A．电压是形成电流的原因B．电路中只要有电压就一定有电流C．对人体的安全电压是36VD．教室里电灯的供电电压是110V2．如图所示的电路中，电源电压保持不变。
闭合电键S，电路正常工作。
过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（）A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路3．如图所示，电源电压保持不变，灯泡L1、L2规格完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，则该电路故障可能是（）A．灯泡L1开路B．灯泡L2开路C．灯泡L1短路D．灯泡L2短路4．下列是通过对一些直接感知的现象进行合理的推测而得出的无法直接感知的事实，其中合理的是（）A．现象：街边的路灯同时亮、灭推测：路灯一定是串联的B．现象：工业园区上空迷漫着大量粉尘推测：分子在永不停息地运动C．现象：轻质小球a、b靠近时相互吸引推测：a、b两球一定带异种电荷D．现象：某电路中两灯泡两端的电压相等推测：灯泡可能串联，也可能并联5．某智能锁需通过“密码 指纹”两次识别成功才能开锁，第一次密码识别成功时仅有1S闭合，语音提示器发声；第二次指纹再识别成功时2S才闭合，开锁成功。
若用电动机工作模拟开锁成功，则符合要求的模拟电路是（）A．B．C．D．6．为保证司乘人员的安全，轿车上设有安全带未系提示系统。
当人坐在座椅上时，开关S 自动闭合。
若未系安全带，则开关S1断开，仪表盘上的指示灯亮；若系上安全带，则开关S1闭合，指示灯灭。
图中设计最合理的电路图是（）A．B．C．D．7．甲、乙两种燃料，甲的质量是乙质量的2倍，甲、乙完全燃烧后放出热量之比3:2，则甲乙两种燃料热值之比为（）A．3:4B．4:3C．2:3D．3:28．下列关于热现象的说法中正确的是（）A．0℃的水变成0℃的冰，温度不变，内能不变B．在汽油机的压缩冲程中，内能转化为机械能C．汽车发动机用水作为冷却物质，是因为水的比热容较大D．火箭使用液态氢作燃料，是因为它含有的热量多9．如图所示的四种飞行器中，利用流体压强与流速关系获得升力的是（）A．飞机B．热气球C．飞艇D．火箭10．下列关于温度、热量和内能的说法，正确的是（）A．0℃的水没有内能B．温度高的物体所含热量多C．物体温度升高，内能增加D．热量总是从内能大的物体向内能小的物体传递11．下列现象能说明分子在做无规则运动的是（）A．春天来了，湘江边油菜花盛开，处处闻到浓浓的花香B．七月份湖南省部分地区发生洪灾，河水中夹带着大量泥沙C．我国北方地区发生沙尘暴时，空气中弥漫着大量的沙尘D．冬季，寒潮来临，长沙温度骤降，雪花漫天飞舞12．南极是世界上最冷的地方，在南极的两只小企鹅之间发生了有趣的对话，其中不正确．．．的是（）A．这里太冷了，冰山肯定没有内能B．再冷，组成冰山的分子在做热运动，所以冰山也有内能C．这里的温度很低，构成物体的大量分子做无规则运动应该很慢D．对啊，也就是说，温度反映了构成物体的大量分子做无规则运动的剧烈程度二、填空题13．如图所示为旋转式变阻器，若图中旋转式变阻器的A、C两接线柱连入电路，则连入电路的弧形电阻片是_____段（选填“AP”、“PB”或“AB”）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
霍林郭勒市五中 班级 姓名
考号
密 封 线 内 不 得 答 题
2015－2016学年度第一学期期中考试
九年级物理试卷
一、选择题
1．如图为某一天中央电视台天气预报的截图．图中显示的四个地方，内陆地区的温差比沿海地区的温差大，造成这种差别的主要原因是（ ）
A ．水的比热容比泥土、砂石的比热容大
B ．水的内能比泥土、砂石的内能大
C ．水的密度比泥土、砂石的密度小
D ．水的温度比泥土、砂石的温度低
2．将肉片直接放入热油锅里爆炒，会将肉炒焦或炒糊，大大失去鲜味．厨师预先将适量的淀粉拌入肉片中，再放到热油锅里爆炒，炒出的肉片既鲜嫩味美又营养丰富，对此现象说法不正确的是（ ） A ． 在炒肉片过程中，肉片的温度升高，内能增加 B ． 附着在肉片外的淀粉糊有效防止了肉片里水分的蒸发 C ． 在炒肉片过程中，肉片内能增加主要通过做功实现的 D ． 附近能闻到肉香体现了分子在不停地做无规则的运动 3．我国随着航天事业发展需要，正在研制大功率液氢发动机。
这种发动机主要是因为氢是有（ ）
A ．较小的密度
B ．较大的比热容
C ．较高的热值
D ．较低的沸点 4.下列各图中，属于内能转化为机械能的是（ ）
A 两手相互摩擦能发热水
B 沸腾时蒸汽冲开壶盖
C 锯木头锯子发烫
D 压缩空气引火
5、质量相等、初温相同的水和酒精，分别用两个相同的加热器加热（不计热量损失），加热过程中温度随时间的变化图线如图15-6所示，关于a 、b 两种液体的鉴别结论正确的是（ ） A ．a 的比热大，是水 B ．a 的比热大，是酒精 C ．b 的比热大，是水 D ．b 的比热大，是酒精 6.如图所示是内燃机的四个冲程，其中属于压缩冲程的是( )
7．L 1、L 2、L 3三灯串联在电路中，通电后发现L 1最亮，L 2较亮，L 3较暗，则三灯中的电流 （ ）
A.I 1最大
B.I 2最大
C.I 3最大
D.一样大
8
．如图所示的电路中，电流表是测
（ ） A ．A 1测L 1的电流，A
2测L 2的电流 B ．A 1测L 1的电流，A 2测干路的电流 C ．A 1测干路的电流，A 2测L 2的电流
D ．A 1、A 2都是测干路的电流
9．一般家庭的卫生间都要安装照明灯和气扇。
使用时，有时需要各自独立工作有时需要它们同时工作。
如图所示的电路你认为符合上述要求的是（ ）
间/min
10．如图所示的电路中，闭合开关S，A1、A2和A3三个电流表的示数
分别为I1、I2和I3，则它们之间的大小关系应该是（）
A．I1=I2=I 3B．I1<I2<I3
C．I1>I2>I3
D．I1>I2+I3
11．如图５所示，当滑动变阻器的滑片Ｐ向右滑
动时，电流表、电压表的示数将（）
Ａ．都变大Ｂ．都变小Ｃ．Ａ不变，Ｖ变大Ｄ．都不变
12．如图６所示的电路中，当开关Ｓ闭合后，两表均有示数，稍过一
会，电压表示数突然变小，电流表示数突然变大，下列故障判断可能
的是（）
Ａ．Ｌ１短路Ｂ．Ｌ１开路Ｃ．Ｌ２短路Ｄ．Ｌ２开路
13．如图7所示的滑动变阻器连入电路，要求当滑片P向左移动时，
电路中的电流增大，则滑动变阻器连入
电路的接线柱应是（）
A. a和d
B. b和c
C. b和d
D.c和d
14、在如图所示的电路中，Ｌ是灯泡，两只电表a,b的接法正确，则：
（）
Ａ、a,b都是电流表
Ｂ、a表是电压表，b表是电流表
Ｃ、a,b都是电压表
Ｄ、b表是电压表，a表是电流表
15、在如图所示的电路中，当开关Ｓ闭合时，电压表测：
Ａ、测Ｒ１的电压
Ｂ、测Ｒ２的电压
Ｃ、测Ｒ１和Ｒ２两端的总电压
Ｄ、测电源的电压
16.如图6－18
升时，则 ( )
A．接入电路中的电阻减小，油量表示数变大
B．接入电路中的电阻变大，油量表示数变小
C．接入电路中的电阻减小，油量表示数变
D．接入电路中的电阻变大，油量表示数不变
二、作图与实验题
17．（5分）在图中用笔画线代替导线，把灯L1、L2
求开关S能同时控制灯
L1和灯L2，用电流表测通过L2的电流．并画出对应电路图。
霍林郭勒市五中 班级 姓名
考号
密 封 线 内 不 得 答 题
18、请依照如图11所示的电路图把右侧的实物图连接成相应的电路。
（本题3分）
19、小芳同学在探究“决定导体电阻大小的因素”时，做出了如下猜想：
猜想①：在温度不变时，导体的电阻与导体的材料有关； 猜想②：在温度不变时，导体的电阻与导体的长度有关； 猜想③：在温度不变时，导体的电阻与导体的横截面积有关． 供她选择的导体如下表所示：
(1)要验证猜想①，小芳同学应选择的两段导体是
（选填材料的序号），
(2)要验证猜想②，小芳同学应选择的两段导体是 (3) （选填材料的序号）， (3)要验证猜想③，小芳同学应选择的两段导体是 (4) （选填材料的序号）。
20．如图甲所示的电路，S 闭合后电流表A 1与A
2的指针位置均如图乙
所示，则电流表A 1使用的量程是 ，读数是 A ，电流表A 2使用的量程是 ，
读数是 A ，通过灯L 2
的电流是 A 。
21、如图所示，在桌面上有两个小灯和一个开关，它们的连接电路在桌面下，无法看到。
某同学试了一下，闭合开关时两灯泡均亮，断开开关时，两灯泡均熄灭，这两个小灯泡究竟是串联，还是并联，请你写出判断方法 。
22．如图所示甲、乙是小明同学设计的探究串、并联电路电流规律的两个电路图，他在实验中分别得到表2
和表
3两组数据。
⑴表2是根据电路图测出的，可得到的结论是。
⑵表3是根据电路图测出的，可得到的结论是。
⑶从表格数据可以发现小明同学探究串、并联电路电流规律的实验存在一定的问题，请指出小明实验的不足之处并说明改进方法。
三、简答题（3分）
23、如图13，油罐车的尾部总装有一根拖在地上的铁链，这是为什么？四、计算题（15分）
24、一标准大气压下，质量是2kg、温度为20℃的水吸收7.56×的热量后，温度升高多少？（6分）
25．用燃气灶烧水，燃烧0.5kg的煤气，使50kg的水从20 70℃．已知水的比热容为4．2×103J／(kg·℃)，煤气的热值为×107J/kg．求：
(1)0.5kg
煤气完全燃烧放出的热量．(2)水吸收的热量．(3)
水的效率．
（9分）
铁链
图13
霍林郭勒市五中 班级 姓名
考号
密 封 线 内 不 得 答 题
答题卡
一、选择题（每小题3分共48分）
二、作图与实验题（34分）
17．（4分）在图中用笔画线代替导线，把灯L 1、L 2组成并联电路，要求开关S 能同时控制灯
L 1和灯L 2，用电流表测通过L 2的电流．并画出对应电路图。
18、请依照如图11所示的电路图把右侧的实物图连接成相应的电路。
（本题2分）
19、（1） （2） （3）
20、 21、
22、（1） （2）
（3）
三、简答题（3分）
23、
四、计算题（15） 24、
25、。
