避雷针安装技术交底
变电站构支架及避雷针安装技术交底
5、组装时要严格按照施工图要求，对号入座，并严格控制起拱高度（本工程要求起拱高度为80mm），组梁的位置应选择尽量减少二次搬运的场地。垫梁采用道木进行操平找正，垫点根据梁长，每一段2点。可先组合下弦平面，将弦杆联结后，再联结腹杆，最后装断面、连接板及挂线板等附件并调直紧固。
1、应对钢构支架加工过程进行监造。钢结构焊接注意控制焊接变形，焊接完成后及时清除焊渣及飞溅物，组装构xx件必须在试组装完成后进行热镀锌，构件镀锌后在厂内将变形等缺陷消除完毕，并对排锌孔进行封堵后方可出厂。
2、钢构支架镀锌不得有锈斑、锌瘤、毛刺及漏锌。钢构支架出厂装车前应对运输过程中宜磨损部位进行成品保护，并采用专用吊带进起吊过程中要保证吊钩与吊点处于垂直位置，待构架离地100mm后先停止起吊，检查吊车的工作状态，确认无误后继续起吊，在起吊过程中要注意吊臂要随着吊钩的提升而缓慢转动，把构架慢慢放入预埋螺栓，把螺栓帽固定后，缓慢回吊钩，必须在螺帽紧固无误后，方可脱钩落下。吊钩脱钩前应检查杆的垂直度，应保证构架的重心，不偏出所在的平面，待横梁安装后再进行找正。
7、起吊时要缓缓起钩。横梁采用两点吊装，吊装前仔细检查横梁的安装方向，横梁离地后检查横梁的水平状态，必须保证横梁处于水平状态下起吊。为防止横梁起吊后在空中摇摆，两端系好溜绳，两侧溜绳人员必须服从指挥，待横梁缓慢落实柱头上，由高空作业人员调整孔距，并先给横梁主材螺栓，依次带满，不得留孔。若有偏差可由地面人员配合调整柱脚。
6、构架梁组装时连接牢固，无松动现象，应使用高强螺栓。并使用力矩扳手对称均匀紧固，螺栓的穿入方向对立体结构：1)水平方向由内向外；2)垂直方向由下向上；3)斜向者宜由斜下向斜上穿，不便时应在同一斜面内取统一方向。螺栓的穿入方向对平面结构：1)顺线路方向，按线路方向穿入或按统一方向穿入；2)横线路方向，两侧由内向外，中间由左向右或按统一方向穿入；3)垂直地面方向者由下向上；4)斜向者宜由斜上穿，不便时应在同一斜面内取统一方向。螺栓紧固力矩应符合要求，本工程螺栓紧固力矩标准为：M16螺栓120 N·m，M20螺栓180 N·m，力矩扳手使用前应进行校验。螺栓紧固分两次进行，第一次进行初紧（紧固力矩为额定紧固力矩的一半），最后进行终紧（额定紧固力矩）。
独立避雷针施工方案交底
交底记录工程名称：XXHOkV变电站新建工程编接受交底人签名（见附件）交底作业项目:独立避雷针基础施工方案主要交底内容：1、本工程主要技术特点独立避雷针基础为钢筋混凝土独立基础，上部为钢结构避雷针安装，独立避雷针基础为台阶形式，从下到上尺寸为：3.0m*3.0m*0.8m （底部）、2.0m*2.0m*0.8m （中间）、（短柱）,基础下设3.2*3.2m 的C15 混凝土垫层100mm厚，每边宽出基础100mm。
垫层底标高为-2.80米。
基础混凝土C30,钢筋HRB400,钢筋保护层40mm,预埋地脚螺栓Q345B。
根据《肥乡小漳堡UOkV变电站新建工程岩土工程勘察报告》基础以第②层粉土层为持力层，地基承载力特征值fak2120Kpa。
避雷针与基础的连接：预埋地脚螺栓Q345B,避雷针底面铳平顶紧；焊缝均为高度8mm角焊缝，焊缝长度为满焊；避雷针安装校正完毕后，将锚栓垫板与底板焊牢，hf=8mm；二次灌浆采用C35细石混凝土，浇灌密实。
2、施工中的主要注意点（1）根据工程特点，确定本单位工程的质量验评范围，明确检验范围和检验标准。
严格控制，确保工程质量优良。
（2）基槽开挖前，放线确定沟边位置及与周围建筑物的距离，引出控制桩和标高控制点。
（3）测量放线准备工作：测量仪器设备完好、测量人员就位，所需工具、材料齐全。
（4）基础土方开挖工程准备工作：定位放线已完成，验收合格；土方开挖的施工队伍和机械设备已准备就绪; 施工方案和安全、技术交底已编写好，符合实际要求，能指导施工。
（5）模板工程准备工作：模板材料、木工机具、支护架体、周转材料等准备就绪；模板加工、制作、安装与拆除。
（6）混凝土工程准备工作：混凝土材料、混凝土浇筑、养护、保护。
（7）回填土准备工作：模板拆除清理干净，混凝土隐蔽验收合格，回填土材料合格、机具完好，施工人员就位。
3、质量要点：（1）基底平整，标高准确。
（2）测量人员及时将控制轴线引至基底，并及时撒出基底边线，以防边坡坡度变小造成基底尺寸不准。
防雷接地技术安全交底模板
一、交底目的为确保施工现场及设备的安全，降低雷击事故的发生，特进行防雷接地技术安全交底。
通过本次交底，使全体施工人员充分了解防雷接地的基本知识、操作规程及注意事项，提高安全防范意识。
二、交底内容1. 防雷接地基本知识（1）防雷接地系统的作用：将雷击产生的电流迅速引入大地，保护建筑物、设备和人免受雷击危害。
（2）防雷接地系统的组成：接地体、接地干线、接地引下线、接地设备。
2. 防雷接地施工要求（1）接地体：选用直径不小于50mm的圆钢或厚度不小于4mm的扁钢，长度不小于2.5m。
接地体应垂直打入地下，深度不小于0.6m。
（2）接地干线：选用直径不小于40mm的圆钢或厚度不小于4mm的扁钢，长度根据实际情况确定。
接地干线应与接地体可靠连接。
（3）接地引下线：选用直径不小于10mm的圆钢或厚度不小于4mm的扁钢，长度根据实际情况确定。
接地引下线应与接地干线可靠连接。
（4）接地设备：包括接地引下线、接地体、接地干线等，应满足相关规范要求。
3. 防雷接地操作规程（1）接地体、接地干线、接地引下线的焊接：采用搭接焊，确保焊接质量。
（2）接地体、接地干线、接地引下线的连接：采用专用螺栓连接，确保连接牢固。
（3）接地引下线与设备连接：采用专用螺栓连接，确保连接牢固。
4. 防雷接地注意事项（1）施工前，应了解施工现场的地质条件，确保接地体能够有效接地。
（2）施工过程中，应严格按照操作规程进行施工，确保施工质量。
（3）施工完成后，应进行接地电阻测试，确保接地电阻符合要求。
（4）雷雨季节，应加强防雷接地设施的检查和维护，确保其正常运行。
（5）非专业人员不得随意改动防雷接地设施。
三、交底要求1. 施工单位应组织全体施工人员进行防雷接地技术安全交底，确保人人掌握。
2. 施工单位应定期对施工人员进行防雷接地技术安全培训，提高施工人员的安全防范意识。
3. 施工单位应加强施工现场的防雷接地设施管理，确保其正常运行。
4. 施工单位应建立健全防雷接地技术安全管理制度，确保施工安全。
防雷及接地安装技术交底_secret
技术交底记录□□□土建结构工程已完，并随结构施工做完预埋件。
3.4接地干线安装：接地干线应与接地体连接的扁钢相连接，它分为室内与室外连接两种，室外接地干线与支线一般敷设在沟内。
室内的接地干线多为明敷，但部分设备连接的支线需经过地面，也可以埋设在混凝土内。
具体安装方法如下：的方木样板放入墙内，待墙砌好后将方木样板剔出，然后将支持件放入孔内，同时洒水淋湿孔洞，再用水泥砂浆将支持件埋牢，待凝固后使用。
现浇混凝土墙上固定支架，先根据设计图要求弹线定位，钻孔，支架做燕尾埋入孔中，找平正，用水泥砂浆进行固定。
；圆钢直径不得小于12mm3.5.2.2将调直的引下线运到安装地点，按设计要求随建筑物引上，挂好。
3.5.2.3及时将引下线的下端与接地体焊接好，或与断接卡子连接好。
随着建筑物的逐步增高，处焊好测试点，随钢筋逐层串联焊接至顶层，焊接出一定长度的引下线，电视天线等，这些部位的金属导体都必须与避雷网焊接成一体。
顶层的烟囱应做避雷带或避雷针。
4.1.1.1暗敷在建筑物抹灰层内的引下线应有卡钉分段固定；变压器室、高低压开关室内的接地干线应有不少于金属管道做接地线时，4.1.2设计要求接地的幕墙金属框架和建筑物的金属门窗，4.2接闪器安装剔洞时，不应损坏建筑物的结构。
支架稳注后，不得碰撞松动。
喷浆前，必须预先将接地干线纸包扎好。
拆除脚手架或搬运物件时，不得碰坏接地干线。
焊口有夹渣、咬肉、裂纹、气孔等缺陷现象。
重新补焊，不允许出现上述缺陷。
焊接处药皮处理不干净，漏刷防锈漆。
应将焊接处药皮处理干净，补刷防锈漆。
6.5避雷带与均压环独立避雷针及其接地装置与道路或建筑物的出入口保护距离不符合规定。
砖墙剔槽、打眼时，榔头不得有松动，凿子应无卷边、裂纹。
楼板、砖墙打透眼时，楼板下注：本记录一式两份，一份交底单位存，一份接受交底单位存。
避雷针安装技术交底
3.所有交底内容符合国家现行相关规范及施工图集。
一、操作程序
1、工序流程图
施工
准备
避雷针
组装
组立及
调整
基础
抹帽
图1避雷针安装工序流程图
2、操作要领
（1）准备工作
①核实避雷针高度及分段钢筋架之间的对应安装位置。
②平整场地，把枕木均匀地摆到避雷针组装地点。避雷针每段钢筋架下设两个支点，并大致找平。
5）填写安装技术记录。
二、标准
1.避雷针的规格、型号、高度、安装位置应符合设计要求。
2.避雷针连接处焊接的连接圆钢规格应符合要求。焊缝应平整，不应有裂缝、夹渣、气孔等缺陷，焊接加强筋应符合钢筋搭接规定；采用法兰螺栓进行连接的避雷针，法兰螺栓连接处应焊接跨接接地线。
3.避雷针各部金属表面防腐层应完整。
⑥紧固避雷针底座连接螺栓并施加防松措施。
（4）基础抹帽
1）检查接地线及投光灯电缆保护管是否按施工图要求敷设并焊接可靠。
2）清理避雷针基础面及底座上的杂物，并用水冲洗干净。
3）用150#混凝土抹帽，顶部呈球面状，球面最高点至基础面高度为200mm，以能覆盖基础螺栓为宜，并要求光滑、易散水。
4）覆盖草袋，浇水进行养护。
④焊接避雷针钢筋架之间的连接圆钢。除去焊渣，刷涂防锈漆和调和漆各两道
连接圆钢选用表（基本风压40kg/m2）
序号
连接圆钢规格
（mm）
数量（根）
30m
避雷针
25m
避雷针
20m
避雷针
1
ф28L=200
6
2
ф25L=200
12
6
3
ф22L=200

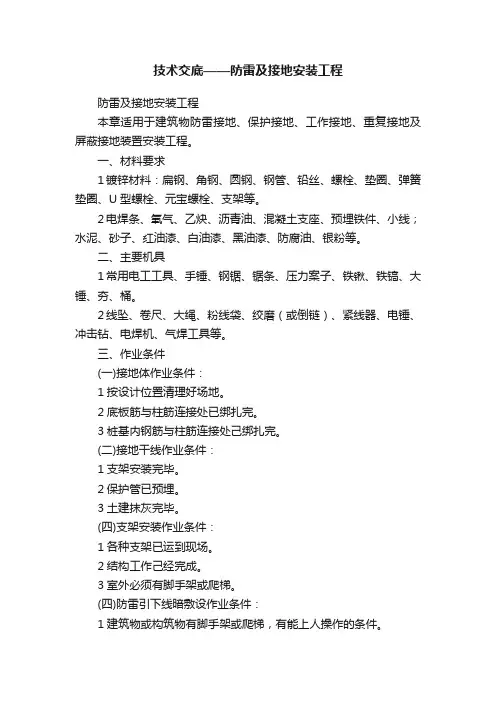

技术交底——防雷及接地安装工程
技术交底——防雷及接地安装工程防雷及接地安装工程本章适用于建筑物防雷接地、保护接地、工作接地、重复接地及屏蔽接地装置安装工程。
一、材料要求1镀锌材料：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。
2电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线；水泥、砂子、红油漆、白油漆、黑油漆、防腐油、银粉等。
二、主要机具1常用电工工具、手锤、钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯、桶。
2线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊工具等。
三、作业条件(一)接地体作业条件：1按设计位置清理好场地。
2底板筋与柱筋连接处已绑扎完。
3桩基内钢筋与柱筋连接处己绑扎完。
(二)接地干线作业条件：1支架安装完毕。
2保护管已预埋。
3土建抹灰完毕。
(四)支架安装作业条件：1各种支架已运到现场。
2结构工作己经完成。
3室外必须有脚手架或爬梯。
(四)防雷引下线暗敷设作业条件：1建筑物或构筑物有脚手架或爬梯，有能上人操作的条件。
2利用主筋作引下线时，钢筋绑扎完毕。
(五)防雷引下线明敷设作业条件：1支架安装完毕。
2建筑物或构筑物有脚手架或爬梯，有能上人操作的条件。
3土建外装修完毕。
(六)避雷带与均压环、等电位安装作业条件：土建钢筋绑扎时，配合做此项工作。
(七)避雷网安装作业条件：1接地体与引下线必须做完。
2支架安装完毕。
3具备调直场地和垂直运输条件。
(八)避雷针安装作业条件：1接地体及引下线必须做完。
2需要脚手架处，脚手架搭设完毕。
3土建结构工程已完，并随结构施工做完预埋件。
四、操作工艺(一) 工艺流程：(二)接地体安装工艺：人工接地体（极）安装就符合以下规定：1人工接地装置的最小尺寸见表。
2接地体顶面埋设深度不小于是0.6m，角钢及钢管接地体件应垂直设置。
3垂直接地体长度不应小于2.5m。
其相互之间间距一般不应小于5m。
4接地体埋设位置距建筑物不宜小于1.5m ; 遇有垃圾灰渣等地埋设接地体时, 应换土,并分层夯实。
屋面避雷安全安全技术交底模板
一、交底对象1. 施工单位全体参与屋面避雷施工的施工人员、技术人员及管理人员。
2. 监理单位相关人员。
二、交底目的1. 提高施工人员对屋面避雷安全技术的认识，确保施工过程中安全措施落实到位。
2. 规范屋面避雷施工流程，提高施工质量。
三、交底内容1. 施工前的准备工作（1）组织施工人员学习国家有关屋面避雷的法律法规、技术规范及标准。
（2）对施工人员进行安全技术培训，提高施工人员的安全意识和操作技能。
（3）对施工材料、设备进行检查，确保其符合国家相关标准。
2. 施工过程中的安全措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品。
（2）施工区域应设置警示标志，禁止无关人员进入。
（3）施工过程中，如遇恶劣天气，应立即停止施工，确保人员安全。
（4）施工人员应遵守操作规程，严格按照设计要求进行施工。
3. 避雷系统的施工要点（1）避雷针、避雷带等避雷装置的安装位置、高度应符合设计要求。
（2）避雷装置与建筑物、构筑物及设备之间的距离应符合设计要求。
（3）避雷装置的接地电阻应符合设计要求，确保接地效果良好。
（4）施工过程中，应避免损坏避雷装置。
4. 施工后的验收与维护（1）施工完成后，组织专业人员对避雷系统进行验收，确保其符合设计要求。
（2）定期对避雷系统进行检查、维护，确保其正常运行。
（3）如发现避雷系统存在安全隐患，应立即整改，确保人员安全。
四、注意事项1. 施工人员必须遵守国家相关法律法规，确保施工过程安全、文明、有序。
2. 施工过程中，如遇特殊情况，应及时向项目负责人报告，采取相应措施。
3. 施工人员应增强安全意识，提高自身素质，确保施工安全。
五、交底时间1. 施工前进行安全技术交底。
2. 施工过程中，如遇特殊情况，可随时进行补充交底。
六、交底人1. 施工单位项目负责人。
2. 施工单位技术负责人。
请各位施工人员认真学习以上内容，确保在施工过程中严格遵守安全技术规范，确保施工安全。
避雷接地施工技术交底
避雷接地施工技术交底编制：侯春海时间：2024年4月20日山东长兴集团避雷接地施工技术交底记录工程名称：济南轨道交通产业园（一期）（10#楼、11#楼、12#楼、13#楼及车库）注：①执行标准名称及编号可暂选用国家有关部委，省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；②交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。
防雷接地安装施工技术交底一、交底依据建筑物防雷设计规范GB50057-2010建筑物电子信息系统防雷技术规范GB50343-2012等电位联结安装D502-15D502建筑物防雷设施安装D501-15D501接地装置安装_电气弱电图集14D504二、本工程防雷介绍及要求1、本建筑属于三类防雷，接闪器采用建筑物屋面敷设的镀锌圆钢（明装10#，暗装12#）作为闪接带，采用多支接闪杆连接。
2、高出屋面的所有管道等金属物应与防雷装置焊接，各种高出屋面的管道均加设接闪杆与屋面接闪线连接。
3、利用建筑物外围所有剪力墙暗柱内(满足Ф10<钢筋直径d<Ф16时四根,钢筋直径d>Ф16时两根)的坚向主筋作为引下线,间距不大于25m,引下线上端与接闪带连接,下端与建筑物接地极可靠连接。
建筑物四角的外墙引下线在距室外地面上0 5米处设测试卡子。
4、采用联合接地方式:将建筑外圈独立基础上下两层两根(不小于Ф16)水平主钢筋沿建筑物外圈焊接成环形,并利用4 0*4 镀锌扁钢与主轴线各独立基础内对角2根(不小于Ф16)水平主钢筋通长连接成网(土建做法,以下余同),构件之间必须连接成电气通路,接地电阻要求不大于1.0欧姆在建筑物四角做测试点处名引出一根40*4镀锌扁钢埋深1米,至散水外长度不小于1米,当测试电阻不能满足要求时,需做人工接地体与之可靠焊接。
4、接地装置采用:建筑物基础接地5、防雷接地应与交流工作接地、安全保护接地等共用一组接地装置,防雷冲击接地电阻值要求不大于1欧6.钢质接地装置应采用焊接连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
连接圆钢选用表（基本风压40kg/m2）
序号
连接圆钢规格
（mm）
数量（根）
30m
避雷针
25m
避雷针
20m
避雷针
1
ф28 L=200
6
2
ф25 L=200
12
6
3
ф22 L=200
6
6
6
4
ф20 L=200
6
6
5
ф18 L=200
6
6
4.避雷针应安装牢固，整体垂直，倾斜度不应大于整体高度的3‰。
签字栏
交底人
审核人
接受交底人
③核实预埋螺栓与避雷针底座螺孔尺寸，允许误差为±2mm。检查预埋螺栓露出基础面高度是否符合规定。
④通过幕墙专业的吊篮把避雷针及其配件运到楼顶。
（2）避雷针组装
①把避雷针各段钢筋架顺序摆到枕木上，使三根主筋相互对准。
②调整三根主筋使之分别在三条直线上。此项工作要反复进行，直到调直为止。
③在避雷针钢筋架每条主筋之间的连接处对称放置2根连接圆钢（加强筋），连接圆钢规格应与下段钢筋架主筋一致，具体选用见表4。
2.本次技术交底的主要内容为避雷针。
3.所有交底内容符合国家现行相关规范及施工图集。
一、操作程序
1、工序流程图
施工
准备
避雷针
组装
组立及
调整
基础
抹帽
图1避雷针安装工序流程图
2、操作要领
（1）准备工作
①核实避雷针高度及分段钢筋架之间的对应安装位置。
②平整场地，把枕木均匀地摆到避雷针组装地点。避雷针每段钢筋架下设两个支点，并大致找平。
施工技术交底记录（
中国建筑 项目管理表格
技术交底记录
表格编号
工程名称
沈阳世茂新纪元T6酒店项目
第 页
共 页
施工单位
一队
分项工程名称
电线、电缆导管和线槽敷设
交底日期
概述
1.本建筑地上共四十层，地下四层。一层至七层为裙房区域，设置宴会厅、会议室、商店等，八层至二十层为客房层，二十一层为机电和避难层，二十二至三十八层为酒店式公寓，三十九层以上为设备层及屋顶餐厅。
5）填高度、安装位置应符合设计要求。
2.避雷针连接处焊接的连接圆钢规格应符合要求。焊缝应平整，不应有裂缝、夹渣、气孔等缺陷，焊接加强筋应符合钢筋搭接规定；采用法兰螺栓进行连接的避雷针，法兰螺栓连接处应焊接跨接接地线。
3.避雷针各部金属表面防腐层应完整。
6
3）组立及调整
①在避雷针根部用铁线绑扎1~2根枕木，作为配重，以减小避雷针起吊时的倾斜度。
②在避雷针绑扎吊绳的钢结构部位绑扎2~3根杉木杆。
③在避雷针的适当位置栓绑吊绳和晃绳，尔后进行起吊、就位。
④避雷针就位后应及时拧紧底座螺栓，然后摘掉吊钩，拆除吊绳、晃绳、杉木杆和枕木。
⑤用线坠分别对避雷针三个棱边进行垂直度检查。如不垂直可在避雷针底座与基础面之间加入垫铁进行调整。
⑥紧固避雷针底座连接螺栓并施加防松措施。
（4）基础抹帽
1）检查接地线及投光灯电缆保护管是否按施工图要求敷设并焊接可靠。
2）清理避雷针基础面及底座上的杂物，并用水冲洗干净。
3）用150#混凝土抹帽，顶部呈球面状，球面最高点至基础面高度为200mm，以能覆盖基础螺栓为宜，并要求光滑、易散水。
4）覆盖草袋，浇水进行养护。
