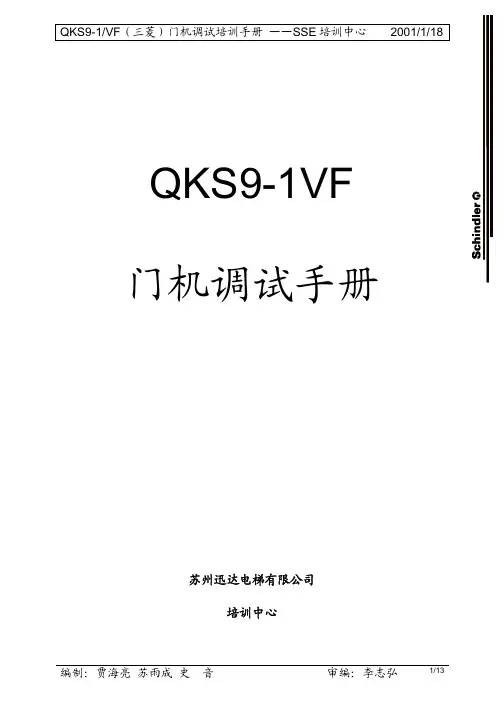

QKS9-1VF门机原理及调试方法
QKS9-1VF 门机调试手册苏州迅达电梯有限公司培训中心⑴厅门是否被正确的置放与安装？⑵轿厢与轿门是否已安装并与厅门对齐？⑶门机的机械部分是否被安装？⑷关门力限制器是否已接线？⑸电源是否已接至OKR（轿顶接线盒）、电源（80V、22V DC、AC）是否有短接？⑹正确的部件及备用部件是否已正确接好？⑺印刷板与变频器的接线（出厂预接）是否已正确接好？⑻印刷板与OKR的接线（现场接线）是否已正确接好？2．调试所需的工具与资料内阻大于20kΩ/V的万用表一个接线工具本调试说明3．调试前的检查⑴断开电源——X4.1(22V DC)、X5.1(220V AC)、X1.2(80V DC)检查所有接线端子是否将所有接线拧紧，目视检查所有插脚不能相互接触，排除由此引起的碰接。
⑵接通电源此时变频器应被点亮，液晶显示如图１－１，按下开关按钮（点动），轿门应可工作。
４．操作面板：不能从变频器上取下操作器面板，应直接从操作器上操作。
⑴ 操作面板示意图：⑵ 基本操作⑶ 操作示例５．接线说明⑴ 变频器通用接线图⑵ 印板端子布置图⑶ 门机印板与轿顶接线盒之间的接线X1.1: M01 门机抱闸电源０ＶX1.2: P3 门机抱闸电源８０ＶX2.1: 1126X2.2: 1129门机急停按钮（印板输出端）X2.3: 1115X2.4: 1120 轿门触点（印板输出端）X3.1: 4020 VRVRT慢速关门，强迫关门时速度X3.2: RIP/X2.2 RRETX3.3: RIP/X1.1 RSKBX3.7: RIP/X1.5 RHCTX4,1: P04印板电源＋２２ＶX4.2: M01印板电源０ＶX4.3: 1530 关门信号输入端X4.4: 1540开门信号输入端X4.5: RIP/X1.3 RSKBX4.6: 768开门到位输出信号X4.7: 758关门到位输出信号X5.1: 30L1 220Ｖ输入X5.2: PE印板接地端X5.3: N零线输入⑷ 门机印板与门机外围设备的接线X6: 门机抱闸接线X7:门机热敏保护开关X9:接门电机X12: 门机急停触点X13.1:X13.2: 门机检修开门按钮X13.3:X13.4: 门机检修关门按钮X14-X19:KET-S，KET-O，KBT-S，KBT-O，KBT2-O，KMT-A X20:轿门触点输入X21:关门力限制器触点（左面门）X22:关门力限制器触点（右面门） KET2-O（中分门不用）X23:⑸ 门机印版与变频器之间的接线X8.1: STFX8.2: STRX8.3: RHX8.4: RMX8.5: RLX8.6: SDX10.1: UX10.2: VX10.3: WX11.1: RX11.2: SX11.3: 空X11.4: PE⑹ 变频器主回路端子R(L1): 变频器工作电源火线 S(N): 变频器工作电源零线 PE: 变频器接地端子Ｕ、Ｖ、Ｗ: 变频器电源输出，接三相电机⑺ 变频器控制回路主要端子：STF: 正转启动，信号ON 为正转，OFF 停止 STR: 反转启动，信号ON 为正转，OFF 停止 当STF 、STR 同为ON 时停止RH,RM,RL: 速度选择端子，根据端子的信号切换 组合，可进行多段速度的选择SD: 接点输入公共端接点STF 、STR 、RH 、RM 、RL 的公 共端子６． 变频器参数输入的步骤a 接通变频器电源，液晶显示屏为监示显示状态，处于PU 模式中。
电梯开门机工作原理
电梯开门机工作原理
电梯开门机是电梯运行中非常重要的一部分，它的工作原理主要有以下几个步骤：
1. 接收指令：当电梯到达所需停靠楼层时，电梯控制系统会发送信号给开门机，告诉它可以开始工作。
2. 电动机运转：开门机内部装有一个电动机，接收到指令后，电动机开始运转。
电动机通过传动装置将电能转换为机械能，推动门体的运动。
3. 门机运动：电动机带动门体运动，门体分为两部分，一部分固定在轿厢上，另一部分固定在轿厢外的电梯井门中。
门体同时向两边打开或关闭，让乘客进出电梯。
4. 门簧装置：为了确保乘客的安全，电梯开门机内部通常装有门簧装置。
门簧装置可以确保门体关闭时有足够的紧密性，避免出现夹人的危险。
5. 门体检测：在门体运动的过程中，开门机会根据传感器的信号来监测门体的位置。
一旦感应到门体与外界障碍物接触，开门机会停止运动，并重新开启门体。
6. 操控系统：开门机通常与电梯的操控系统连接，操控系统会记录电梯在各楼层的停靠次数。
这样可以保证乘客顺利进出电梯，同时避免因频繁的开关门而造成不必要的能源浪费。
总之，电梯开门机通过电动机的动力驱动门体的运动，配合门簧装置和传感器，确保电梯在停靠楼层时能够安全、顺畅地开启和关闭。
这样乘客可以方便地进出电梯，确保电梯运行的安全性和效率。
电梯门机工作原理
电梯门机工作原理电梯门机是电梯系统中的重要部件，它的工作原理直接影响着电梯的运行安全和效率。
本文将介绍电梯门机的工作原理，帮助读者更好地理解电梯的运行机制。
首先，我们来了解电梯门机的结构。
电梯门机通常由电机、减速器、门轮、门板、门锁等部件组成。
其中，电机驱动门轮通过减速器带动门板的开闭，门锁则用于确保门板在关闭时能够牢固锁定，保障乘客的安全。
在电梯运行时，电梯门机会按照一定的程序进行开闭操作。
当电梯停在某一楼层时，门机会首先将门板打开，乘客可以进出电梯。
在乘客全部进入或者离开后，门机会自动关闭门板，准备电梯的下一次运行。
电梯门机的工作原理主要包括以下几个步骤，首先，当电梯到达指定楼层时，控制系统会发送信号给电梯门机，要求打开门板。
接着，电机通过减速器驱动门轮，使门板沿着导轨平稳地打开。
在门板完全打开后，门锁会自动释放，确保门板能够自由地关闭。
当乘客进入或者离开电梯后，控制系统会再次发送信号给电梯门机，要求关闭门板。
电机会反向运转，使门轮带动门板缓慢关闭。
在门板关闭的过程中，门锁会逐渐锁定，确保门板在关闭后能够牢固地固定在电梯门洞上。
在整个开闭过程中，电梯门机会不断地接收和处理控制系统发送的信号，确保门板的开闭动作能够准确、稳定地进行。
同时，电梯门机还配备有多重安全保护装置，如红外线传感器、门板反弹装置等，以确保乘客在乘坐电梯时的安全。
总的来说，电梯门机的工作原理是通过电机驱动门轮，控制门板的开闭动作，配备多重安全保护装置，以确保电梯的正常运行和乘客的安全。
通过本文的介绍，相信读者对电梯门机的工作原理有了更深入的了解，也能更加放心地乘坐电梯。
小区门禁自动开门 原理-概述说明以及解释
小区门禁自动开门原理-概述说明以及解释1.引言1.1 概述小区门禁自动开门是一个方便和安全的系统，它通过使用现代化的技术和设备，实现了门禁的自动化开启功能。
传统的小区门禁系统需要人工进行开启，这会给小区管理工作带来不便和压力。
而自动开门技术的引入，为小区居民和管理者提供了更加便捷和高效的门禁管理方式。
小区门禁自动开门系统的原理是利用各种先进的识别技术，包括人脸识别、身份识别、指纹识别等，对小区内的居民和访客进行识别和验证。
系统会根据预先设定的权限和设置，判断用户的身份是否合法，并自动控制门禁系统进行门的开启。
这种智能化的门禁管理方式不仅提高了小区门禁的安全性，还节省了人力和时间成本。
自动开门的原理主要包括三个部分：识别、验证和控制。
首先，系统会通过各种识别设备获取用户的信息，如人脸、指纹等。
然后，系统将获取到的信息与数据库中的记录进行比对和验证，判断用户的身份和权限是否符合要求。
最后，系统会根据验证结果，通过控制门禁设备，自动开启门禁系统。
这一系列的操作都是自动完成的，不需要人工干预。
这种自动开门技术的应用范围非常广泛，除了小区门禁，还可以应用于商业大楼、办公楼、学校、医院等场所的门禁管理。
它不仅提供了便利的出入管理方式，还增强了门禁安全性，预防了潜在的安全隐患和人为错误。
综上所述，小区门禁自动开门系统以其高效、安全、方便的特点受到越来越多小区的欢迎。
通过引入现代化的识别和控制技术，该系统实现了自动化的门禁管理，为用户提供了更好的使用体验，并为小区管理者减轻了工作负担。
随着科技的不断发展和创新，相信小区门禁自动开门系统将会不断完善和普及。
1.2 文章结构文章结构部分的内容应该包括对整篇文章的组织架构和各个部分的内容进行简明扼要的介绍。
具体地，可以写如下内容：文章结构:本文主要分为引言、正文和结论三个部分。
引言部分：在引言部分，我们将对小区门禁自动开门的原理进行概述，介绍这一技术的背景和意义，并概述本文的目标和内容。
电动门工作原理
电动门工作原理
电动门是一种便捷和安全的门控系统，其工作原理是基于电力驱动和控制。
下面将介绍电动门的工作原理。
电动门主要由电动门机、控制系统和安全装置组成。
1. 电动门机：电动门机是电动门的动力源，通常由电机、减速机和链轮组成。
当电机启动时，通过减速机转动链轮，使门体打开或关闭。
2. 控制系统：控制系统是电动门的大脑，负责控制门体的运行状态。
通常包括控制器、传感器和开关等组件。
控制器接收传感器的信号，并根据设定的逻辑控制门体运动。
例如，当有人接近门体时，传感器会感应到并发送信号给控制器，控制器则会启动电机使门体打开。
3. 安全装置：安全装置是保障人员和财产安全的重要部件。
常见的安全装置包括红外线传感器、光幕和安全气囊等。
红外线传感器可以检测门体周围的物体，当有物体阻挡时，会发送信号给控制器停止门体运动。
光幕是通过发射红外线光束形成的墙壁，在门体运动过程中，如果有物体阻挡光幕，控制器同样会停止门体运动。
安全气囊则是在门体关闭时，可以迅速充气并形成柔软的阻挡物，以防止人员因误判而被门夹到。
总结：电动门通过电机驱动链轮运动，控制器根据传感器信号控制门体的运行状态，安全装置保障人员和财产的安全。
这样
就实现了电动门的自动化开启和关闭，提供了便捷和安全的门控系统。
自动门的工作原理
自动门的原理自动门的根本工作原理自动门自动门机的根本组成大体上一样，有了以上构成，再加上开门信号，就可以配置成一套简单的自动门系统了。
自动门的系统配置是指根据使用要求而配备的，与自动门控制器相连的外围辅助控制装置，如开门信号源、门禁系统、平安装置、集中控制等。
必须根据建筑物的使用特点。
通过人员的组成，楼宇自控的系统要求等合理配备辅助控制装置。
1、开门信号自动门的开门信号是触点信号，微波雷达和红外传感器是常用的两种信号源：微波雷达是对物体的位移反响，因而反响速度快，适用于行走速度正常的人员通过的场所，它的特点是一旦在门附近的人员不想出门而静止不动后，雷达便不再反响，自动门就会关闭，对门机有一定的保护作用。
红外传感器对物体存在进展反响，不管人员移动与否，只要处于传感器的扫描围，它都会反响即传出触点信号。
缺点是红外传感器的反响速度较慢，适用于有行动缓慢的人员出入的场所。
另外，如果自动门承受触点信号时间过长，控制器会认为信号输入系统出现障碍。
而且自动平移门如果保持开启时间过长，也会对电气部件产生损害。
由于微波雷达和红外传感器并不了解接近自动门的人是否真要进门，所以有些场合更愿意使用按键开关。
按键开关可以是一个触点式的按钮，更方便的是所谓肘触开关。
肘触开关很耐用，特别是它可以用胳膊肘来操作。
防止了手的接触。
还有脚踏开关，功能一样，但对防水的要求较高，而且脚踏的力量很大，容易使脚踏开关失效。
还有一种带触点开关的拉手，当拉手被推(或在反方向拉)到位时，向门机提供触点信号。
现在的楼宇自控有时会提出特殊的要求，例如使用的*一分线控制开门。
要到达这个要求，只要保证信号是无源的触点信号即可。
有些情况下，人们会提出天线遥控的要求。
用一个无线承受器与自动门进展触点式连接，再配一个无线发射器，就可以到达要求。
不过，现在的无线电波源太多，容易导致偶然开门是一个麻烦的问题。
定时器可以自动控制门的状态，其原理是将时钟与特定的开关电路相连，可预设定时间将自动门处于自动开启或锁门状态。
电梯门机工作原理
电梯门机工作原理
电梯门机是电梯系统中的一个重要部件，负责打开和关闭电梯的门。
其工作原理基于以下几个关键步骤：
1. 信号接收：当电梯到达指定楼层或接收到乘客按下开门按钮的信号时，电梯门机开始工作。
这个信号会被传输到电梯门机控制系统。
2. 启动电机：电梯门机内部装有一个电机，该电机通过接收控制系统的信号，启动门机的运转。
电机会带动门体的开闭。
3. 门体行进：电梯门机上有两扇门体，分别为电梯门和轿厢门。
电梯门机的电机启动后，将开始行进。
当电梯门需要打开时，电机会将门体推向两侧，打开电梯门。
4. 限位装置：电梯门机内部安装有限位装置，用于控制门体的位置。
一旦门体完全打开或关闭，限位装置会发送信号给电梯门机控制系统，以停止电梯门机的运转。
5. 安全保护：电梯门机还配备了一些安全保护措施，例如红外线传感器或光电开关。
这些装置可以检测到门口是否有障碍物或人员，以确保电梯门的安全运行。
如果有障碍物或人员被检测到，电梯门机会立即停止运转并回退，以避免夹伤或其他意外事故发生。
通过以上工作原理，电梯门机能够可靠地打开和关闭电梯的门，方便乘客进出电梯。
电梯的门系统工作原理
电梯的门系统工作原理
电梯的门系统由门机、门轨、门扇和门锁等组成。
其工作原理如下：
1. 门机：电梯门机主要由电机、减速器和门机控制系统组成。
电机驱动减速器带动门机运动，从而实现门的开关。
2. 门轨：门轨是门扇滑动的轨道，安装在电梯井道内。
门轨的作用是引导门扇的开关运动，确保门的稳定性。
3. 门扇：门扇是门的主要部分，由门框、门板和门玻璃等组成。
门扇可以分为外门扇和内门扇，分别与电梯外部和内部相连。
4. 门锁：门扇上通常还配有门锁，用于保证门在关门状态下的固定，防止无人进出电梯时门扇意外打开。
电梯门系统的工作原理如下：
1. 开门过程：当电梯到达指定楼层时，门机接收到开门指令，电机启动带动减速器工作，门机控制系统控制门扇沿门轨滑动，门扇慢慢打开，直到完全敞开。
2. 停开门状态：当电梯处于开门状态时，门机控制系统保持门扇打开，并监测周围环境，以确保乘客安全。
3. 关门过程：当开门时间到达或收到关门指令时，门机控制系统控制电机反向运转，带动门机使门扇沿门轨滑动，门扇逐渐关闭。
门扇关闭时，门锁会自动锁定门扇，保证门扇固定。
4. 停关门状态：当电梯处于关门状态时，门机控制系统保持门
扇关闭，并保持门锁锁定，以确保电梯运行安全。
需要注意的是，电梯门系统配有多种安全装置，如红外感应器、安全光幕等，用于监测门扇周围的物体，以避免夹人等意外情况发生。
当感应到物体时，安全装置会自动停止关门或开门操作，以确保乘客的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工作原理分析：
开门：当JKM吸合时，电流一方面通过电机转子DM，另一方面通过开门电阻RKM，从M2→M3，使门机向开门方向旋转，因为此时RKM电阻值较大，通过RKM的分流较小。
所以开门速度较快。
当电梯门关闭到3/4行程时，使开关减速限位1KM接通，短接了RKM的大部分电阻，使通过RKM的分流增大，从而使电机转速降低，实现了开门的减速的功能。
当开门结束时，切断开门中断限位，使开门继电器释放，电梯停止开门。
关门：当JGM吸合时，电流一方面通过DM，另一方面通过关门电阻RGM，从M3→M2，使门机向关门方向旋转。
因为此时RGM电阻值较大，通过RGM 的分流较小，所以关门速度较快。
当电梯关闭到一半行程时，使关门一级减速限位1GM接通，短接了RGM的一部分电阻，使从RGM的分流增大一些，门机实现一级减速。
电梯门继续关闭到3/4行程时，接通二级减速限位2GM，短接RGM的大部分电阻，使从RGM的分流进一步增加，而电梯门机转速进一步降低，实现了关门的二级减速。
当关门结束时，切断关门终端限位，使关门继电器释放，电梯停止关门。
通过调节开关门电路中的总分压电阻RMD，可以控制开关门的总速度。
因为当JY吸合时，门机励磁绕阻DMO一直有电，所以当JKM或JGM释放时，能使电机立即进入能耗制动，门机立即停转。
而且在电梯门关闭时，能提供一个制动力，保证在轿厢内不能轻易扒开电梯门。
直流门机系统中常见的故障：
现象1：
电梯开门无减速。
有撞击声。
原因：
门开启时打不到开门减速限位。
开门减速限位已坏，不能接通。
开门减速电阻已烧断或中间的抱箍与电阻丝接触不良。
现象2：
电梯关门无减速，关门速度快有撞击声
原因：
门关闭时打不到关门减速限位。
关门减速限位已坏，不能接通。
关门减速电阻已烧断或中间的抱箍与电阻丝接触不良。
现象3：开门或关门时速度太慢。
原因：开门或关门减速限位已坏，处在常接通状态。
现象4：门不能关只能开（JKM与JGM动作正常）
原因：可能是关门终端限位已坏，始终处于断开状态。
现象5：门不能开只能关（JKM与JGM动作正常）
原因：可能是开门终端限位已坏，始终处于断开状态。
现象6：门即不能开也不能关（JKM与JGM动作正常）
原因：可能是开关门总电阻已烧断。
