压差平衡阀

合集下载

丹佛斯动态压差平衡阀asv

丹佛斯动态压差平衡阀asv
节能环保效果更佳
通过先进的控制策略和优化设计,ASV在节 能环保方面表现更出色。
适应性更强
ASV适用于多种管道系统和压差范围,具有 更强的适应性。
维护更方便
ASV采用模块化设计,维护更换部件更为便 捷,降低了维护成本和时间成本。
03
CATALOGUE
ASV选型与安装指导
选型依据和建议
管道系统参数
经过ASV改造后,空调系统水力 平衡得到显著改善,室内温度分 布更加均匀,提高了人体舒适性 。
节能效果显著
通过实际运行数据对比,ASV改 造后的空调系统节能率达到20% 以上,显著降低了运行成本。
管理效率提高
ASV的智能化控制功能使得空调 系统管理更加便捷高效,减少了 人工维护成本。
05
CATALOGUE
应用范围广泛
丹佛斯动态压差平衡阀ASV可广泛应用于建筑、工业、市政等领域的水暖管道系统,为系统的稳定运行 和节能减排提供了有力保障。
未来研究方向探讨
智能化控制技术研究
多功能集成化设计
可靠性提升研究
拓展应用领域探索
随着物联网、云计算等技术的 发展,未来可以研究如何将智 能化控制技术应用于丹佛斯动 态压差平衡阀ASV,实现远程 监控、自动调节等功能。
功能
通过实时感知管道系统中的压差 变化,ASV能够自动调整阀门的 开度,从而维持稳定的压差,确 保系统的正常运行和高效能耗。
丹佛斯品牌背景
丹佛斯(Danfoss)是一家全球领先 的能源效率和环境优化解决方案提供 商,专注于为工业、商业和民用领域 提供高质量的产品和服务。
凭借多年的技术积累和市场经验,丹 佛斯在暖通空调、制冷、水处理、工 业自动化等领域拥有广泛的产品线和 解决方案。

压差旁通平衡阀工作原理

压差旁通平衡阀工作原理

压差旁通平衡阀工作原理
压差旁通平衡阀是一种用于控制流体压力差的装置。

其工作原理如下:
1. 基本结构:压差旁通平衡阀由主要通道、平衡通道和阀芯组成。

主要通道连接入口和出口,平衡通道连接入口和出口的两侧。

2. 工作原理:当流体从入口流入主要通道时,流体会通过平衡通道进入阀芯的两侧。

在阀芯正常关闭的情况下,流体压力的差异会导致阀芯受到不平衡力的作用,使阀芯打开。

3. 压差平衡:当流体的压差小于设定值时,阀芯会被平衡力关闭,阀芯两侧的流体压力达到平衡。

而当流体的压差超过设定值时,阀芯会打开一定程度,平衡通道的流量会增加,以减小压差。

通过不断调整阀芯的开度和平衡通道的流量,压差旁通平衡阀能够稳定地控制流体压力差。

4. 应用:压差旁通平衡阀通常被用于管道系统中,用于控制流体在管道中的流动压力差异。

其主要作用是保持管道的稳定运行,防止过大的压力差对流体输送系统造成损坏或安全隐患。

动态压差平衡阀说明书

动态压差平衡阀说明书

动态压差平衡阀说明书动态压差平衡阀是一种用于调节流体流动中的压差的阀门装置。

它通常由阀体、阀芯、弹簧、调节螺母等组成。

1. 阀体:动态压差平衡阀的阀体通常由铸铁、铸钢等材料制成,具有良好的强度和耐腐蚀性能。

阀体内部设有进口和出口口径,用于流体的进出。

2. 阀芯:阀芯是动态压差平衡阀的关键部件,通常由不锈钢制成。

它可通过阀体的开度来调节流体的流量和压差。

阀芯的设计通常包括一个或多个孔,通过调节孔的开度来控制流体的流量。

3. 弹簧:动态压差平衡阀内部设有弹簧,用于提供阀芯的恢复力。

弹簧的刚度可以通过调节螺母来调整,从而实现对阀芯开度的控制。

4. 调节螺母:调节螺母位于阀体上方,通过旋转调节螺母可以改变弹簧的压缩程度,从而调整阀芯的开度。

通过调节螺母,可以实现对流体流量和压差的精确控制。

使用动态压差平衡阀的步骤如下:1. 安装阀门:将动态压差平衡阀安装在流体管道上,确保阀体的进口和出口与管道对接紧密,并且流体的流向与阀门要求一致。

2. 调节阀芯开度:通过旋转调节螺母,改变弹簧的压缩程度,从而调整阀芯的开度。

通常,阀芯的开度越大,流体的流量越大,压差越大。

3. 监测流体压差:在调节阀芯开度后,监测流体的压差。

可以使用压力表或其他压力监测设备来测量流体的压差。

4. 调整阀芯开度:根据监测结果,适当调整阀芯的开度,使流体的压差达到所需的数值。

可以通过反复调节螺母和监测压差的方法来实现精确的调节。

需要注意的是,动态压差平衡阀的调节过程需要根据具体的流体性质、管道参数和工艺要求进行。

在使用过程中,应遵循操作规程,确保阀门的正常运行和安全使用。

西尔瓦克800X压差平衡(旁通)阀说明书

西尔瓦克800X压差平衡(旁通)阀说明书

800X压差平衡(旁通)阀说明书产品简介本公司生产的压差(旁通)阀主要应用于空调系统供/回水之间,保证供/回水之间的压差于一固定值,提高系统能量的利用率,降低噪音,以及防止过大压差对系统设备的损坏,800X压差平衡(旁通)阀优越于其他平衡阀的地方在于它没有执行机构。

完全靠介质自身的压力差来达到平衡系统的功能,节约能源及安装空间,是一种智能型阀门。

该阀由主阀、压差向导阀、针形阀、球阀、微型过滤器等组成。

如下图所示。

主要零件与材料序名称材料序号名称材料号1螺塞碳钢10压力表组合件2阀体铸铁、铸钢、不锈钢11吊环碳钢3阀杆2Cr1312球阀铜合金4螺母不锈钢13压簧50CrVA 5密封圈橡胶14压差向导阀铜合金6阀盘碳钢15螺柱、螺母不锈钢7膜片压板铸铁、碳钢16针形阀铜合金8橡胶膜片丁腈橡胶17压力表组合件9阀盖铸铁、铸钢、不锈钢18微型过滤器不锈钢部分产品主要结构尺寸(模具更改恕不另行通知)DN L PN10PN16PN25Z-ΦdD D1D2D D1D2D D1D2PN10PN1.6PN25502051651251001651251001651251004-184-184-18 652161851451201851451201851451204-184-188-18 802402001601352001601352001601358-188-188-18 1002802201801552201801552351901608-188-188-22 1253302502101852502101852702201888-188-188-26 1503602852402102852402103002502188-228-228-26 2004203402952653402952653603102788-2212-2212-26 25050039535032040535532042537033212-2212-2612-30 30053044540036846041037548543039012-2212-2616-30 35062050546042852047043655549044816-2216-2616-32 40070056551548258052348562055050516-2616-3016-36 45074561556553264058554567060055520-2620-3020-36 50081067062058571565060873066061020-2620-3420-36 60092078072568584084077084577071820-3020-3620-41工作原理:当主阀进出口间压差变化时,接管A与接管B间压差发生变化,此压差通过接管作用于导阀膜片两侧,改变导阀的开度。

zyc自力式压差平衡阀工作原理

zyc自力式压差平衡阀工作原理

zyc自力式压差平衡阀工作原理自力式压差平衡阀是一种常见的流体控制装置,广泛应用于工业生产和建筑领域。

它的工作原理基于压差平衡的原理,通过调节阀门的开度来控制流体的流量和压力,从而实现流体系统的稳定运行。

一、压差平衡的概念在流体系统中,由于管道的长度、直径、摩擦等因素的影响,流体在管道中会产生压力损失。

当流体通过管道时,压力会逐渐降低,这就是压差。

而压差平衡就是通过调节阀门的开度,使得流体在管道中的压差保持在一个稳定的范围内,从而保证流体系统的正常运行。

二、自力式压差平衡阀的结构自力式压差平衡阀由阀体、阀芯、弹簧和调节螺母等部件组成。

阀体是阀门的主体部分,通常由金属材料制成,具有一定的强度和耐腐蚀性。

阀芯是阀门的关键部件,通过调节阀芯的位置来改变阀门的开度。

弹簧是用来提供压力平衡的力量,通过调节弹簧的紧度来控制阀门的开度。

调节螺母则用来固定弹簧和调节弹簧的紧度。

三、自力式压差平衡阀的工作原理当流体通过自力式压差平衡阀时,流体的压力会作用在阀芯上。

阀芯受到的压力越大,阀芯就会被推向关闭的方向,阀门的开度就会减小。

相反,当流体的压力减小时,阀芯就会受到弹簧的作用力,被推向开启的方向,阀门的开度就会增大。

通过调节弹簧的紧度,可以改变阀门的开度,从而控制流体的流量和压力。

当流体的压力增加时,弹簧的紧度会增加,阀门的开度会减小,从而降低流体的流量和压力。

相反,当流体的压力减小时,弹簧的紧度会减小,阀门的开度会增大,从而增加流体的流量和压力。

四、自力式压差平衡阀的应用自力式压差平衡阀广泛应用于各种流体系统中,特别是在需要控制流量和压力的场合。

例如,在供水系统中,自力式压差平衡阀可以用来控制水流的流量和压力,保证供水系统的正常运行。

在空调系统中,自力式压差平衡阀可以用来调节冷却水的流量和压力,保证空调系统的稳定运行。

总之,自力式压差平衡阀是一种重要的流体控制装置,它通过调节阀门的开度来控制流体的流量和压力,实现流体系统的稳定运行。

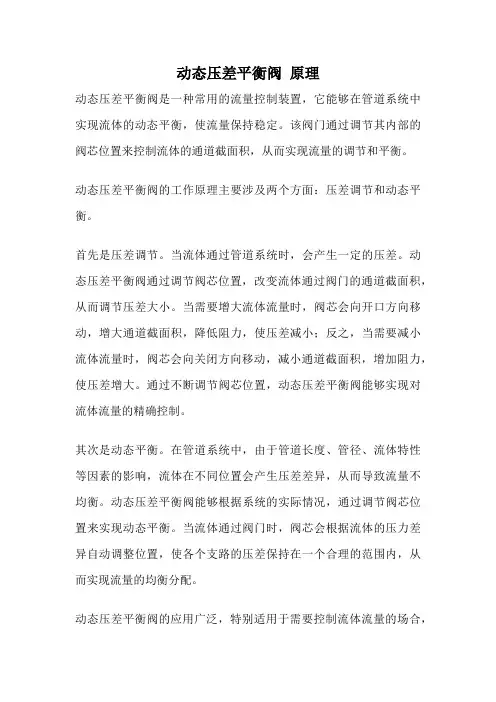

动态压差平衡阀 原理

动态压差平衡阀 原理

动态压差平衡阀原理动态压差平衡阀是一种常用的流量控制装置,它能够在管道系统中实现流体的动态平衡,使流量保持稳定。

该阀门通过调节其内部的阀芯位置来控制流体的通道截面积,从而实现流量的调节和平衡。

动态压差平衡阀的工作原理主要涉及两个方面:压差调节和动态平衡。

首先是压差调节。

当流体通过管道系统时,会产生一定的压差。

动态压差平衡阀通过调节阀芯位置,改变流体通过阀门的通道截面积,从而调节压差大小。

当需要增大流体流量时,阀芯会向开口方向移动,增大通道截面积,降低阻力,使压差减小;反之,当需要减小流体流量时,阀芯会向关闭方向移动,减小通道截面积,增加阻力,使压差增大。

通过不断调节阀芯位置,动态压差平衡阀能够实现对流体流量的精确控制。

其次是动态平衡。

在管道系统中,由于管道长度、管径、流体特性等因素的影响,流体在不同位置会产生压差差异,从而导致流量不均衡。

动态压差平衡阀能够根据系统的实际情况,通过调节阀芯位置来实现动态平衡。

当流体通过阀门时,阀芯会根据流体的压力差异自动调整位置,使各个支路的压差保持在一个合理的范围内,从而实现流量的均衡分配。

动态压差平衡阀的应用广泛,特别适用于需要控制流体流量的场合,如供暖系统、空调系统、给排水系统等。

通过使用动态压差平衡阀,可以有效地解决管道系统中流量不均衡的问题,提高系统的工作效率和稳定性。

动态压差平衡阀是一种能够实现流体动态平衡的重要装置。

它通过调节阀芯位置来控制流体的通道截面积,从而实现流量的调节和平衡。

其工作原理主要包括压差调节和动态平衡两个方面。

动态压差平衡阀在管道系统中有着广泛的应用,能够有效解决流量不均衡的问题,提高系统的工作效率和稳定性。

动态压差平衡阀说明书

动态压差平衡阀说明书

动态压差平衡阀说明书一、产品概述动态压差平衡阀是一种用于平衡供水和供暖系统中的压力差异的装置。

其主要功能是通过调节阀门的开度,使系统内的压差保持在一定范围内,避免由于压差过大带来的不稳定性和损坏。

二、产品特点1.高精度调节:动态压差平衡阀采用先进的调节机构,能够精确地调节阀门的开度,从而达到对系统压差的精确调控。

2.稳定性好:该阀门采用优质材料制造,具有防腐蚀、不易生锈等特点,使用寿命长,能够稳定地工作在各种环境下。

3.安装简便:动态压差平衡阀体积小巧,重量轻,安装方便,无需占用大量空间。

4.调节灵活:用户可根据需要自由调节阀门的开度,以适应不同的供水和供暖需求,确保系统正常运行。

三、使用方法1.安装准备:在安装动态压差平衡阀之前,需先关闭相应的水源或热源,确保系统处于停止状态。

2.安装位置:根据系统的具体情况,选择一个合适的安装位置,确保阀门能够方便地接触到流体。

安装时应注意阀门的进口和出口方向,确保安装正确。

3.接口连接:使用合适的管道接头连接阀门和系统的水管或热管,确保连接紧固可靠,防止漏水或漏热。

4.调节开度:根据系统的压差要求,通过旋转阀门手柄,调节阀门的开度。

一般来说,当阀门开度较小时,系统的压差较小;当阀门开度较大时,系统的压差较大。

用户可根据系统的实际情况,逐步调节阀门开度,直至达到需要的压差范围。

5.系统启动:在完成阀门调节后,重新开启系统的水源或热源,观察系统的工作情况。

如有过大的压差或其他异常情况出现,应及时关闭阀门,并检查是否存在故障或安装错误。

6.定期维护:为了保证动态压差平衡阀的正常工作,应定期清洗和润滑阀门,确保阀门的灵活性和可靠性。

四、注意事项1.安全操作:在安装和调节动态压差平衡阀时,应保证个人安全,避免伤害。

2.阀门保护:阀门在使用过程中,应注意防止硬物碰撞、损坏阀门表面或阀门内部机构。

3.清洗维护:如需清洗阀门,应先关闭相应的水源或热源,并拆卸阀门进行清洗。

压差平衡阀工作原理

压差平衡阀工作原理

压差平衡阀工作原理
压差平衡阀(Pressure Balance Valve)是一种常用于管道系统
中的控制阀,它的工作原理是通过调节阀内的孔径大小,使得流体通过阀门时的压差保持在设定的范围内。

压差平衡阀通常由阀体、阀芯和调节器组成。

阀芯上设有一个孔,当调节器旋转时,孔的大小也会随之调整。

阀体内部通常分为进口口、出口口和节流孔。

在阀门工作时,流体从进口口进入,经过节流孔后,流经阀芯的孔进入出口口,并最终进入下一个管道系统。

当压差平衡阀工作时,阀芯所设的孔在调节器的作用下会改变大小。

当进口压力较高时,阀芯孔的大小会减小,通过节流孔的流量减少,从而降低出口的压力。

相反,当进口压力较低时,阀芯孔的大小会增大,通过节流孔的流量增加,以提高出口的压力。

通过这种方式,阀门可以在设定的压差范围内保持压力平衡。

压差平衡阀在管道系统中起到了平衡压力的作用,使得系统内的压力始终保持在设定的范围内。

这对于一些需要控制压力的系统来说非常重要,例如供水系统、供暖系统等。

同时,压差平衡阀还可以提高系统的稳定性和安全性,避免压力过低或过高对系统的影响。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

压差平衡阀
压差平衡阀,亦称自力式压差控制阀,是一种不需外来能源依靠被调
介质自身压力变化进行自动调节的阀门,适用于分户计量或自动控制系统中。

压差平衡阀为双瓣结构,阀杆不平衡力
河北平衡阀门制造有限公司压差平衡阀
小,结构紧凑,用于供热(空调)水系列中,恒定被控制系统的压差,并
有以下的特点:
1、恒定被控制系统压差;
2、支持被控系统内部自主调节;
3、吸收外网压差波动;
4、采用先进的无级调压结构,控制压差可调比可达25:1;
5、具备自动消除堵塞功能;
6、法兰尺寸符合中灰铸铁法兰尺寸。

压差平衡阀的使用方法:
1、介质流动方向应与阀体箭头方向一致;
2、压差平衡阀应安装在回水管上,阀上接导压管,导压管的另一端与供水管连接,建议在导压管供水端安装1/2"球阀,以便启动消除堵塞功能;
3、在导压管前的供水管上应安装过滤网,避免水质太差造成该阀失去自动调节功能;
4、供水管和该阀前的回水管应分别装设压力表,便于调节控制压差;
5、如发现该系统流量过大或过小,可能的原因是管道元件安装时的杂物卡阻在阀塞上,可将1/2"球阀关闭3—5分钟,这时如果是较轻堵塞,即可自动消除,如还不能消除,则要拆开阀门检查消除堵塞物;
6、控制压差调节方法:逆时针方向调节调压阀杆,观察压差。

[1]压差平衡阀选型说明:
按式KV=G/式中(G-M3/h),根据最大流量和可能的最小工作压差计算所需的最大KV值,应小于阀门的最大KV值;根据最小流量和可能的最大
工作压差计算所需的最小KV值,应大于阀门的最小KV值,如G=3-10M/h,
△P"最大=200KPa,△P"最小=20KPa,KV最大=10/=25,KV最小=3/=,选择DN50即符合要求,建议尽量不变径选用阀门。

压差平衡阀的用途:
为何室内安装自控装置必须安装压差平衡阀原因如下:
1.如果不安装压差平衡阀,近端用户由于压差过大,当近端用户室内温度达到设置值时,由于感温包的膨胀推力是有限的使恒温阀无法关断,使近端用户室内温度超标。

2.如果不安装压差平衡阀,近端用户压差过大,远端用户压差小,外网压差不平衡,造成近端和远端用户室内温度产生时序,如果采用间接性供暖方式,由于时序过长造成远端用户还未达到用户需求时就到了供暖的间歇时间,使远端用户无法达到供暖要求,如变频变流量调节时由于时序过长远端用户还未达到用户需求时即到了热源循环水泵的转数调小的时候,使变频装置无法发挥应有的功效。

3.如果不安装压差平衡阀当各用户调节时会相互干扰,如果一个或几个恒温阀调节时,会引起所有的恒温阀无谓的动作。

4.如果不安装压差平衡阀,室内温度达到需求时由于近端用户压差过大,会导致恒温阀产生噪音,影响舒适度。

5.如果不安装压差平衡阀,感温包长时间在高压差工资下还会简短恒温阀的使用寿命。
