初中物理故障电路和实验故障分析

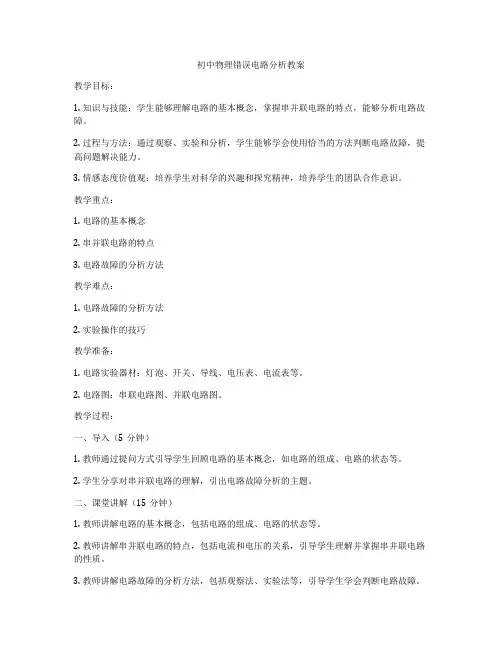

初中物理错误电路分析教案
初中物理错误电路分析教案教学目标：1. 知识与技能：学生能够理解电路的基本概念，掌握串并联电路的特点，能够分析电路故障。
2. 过程与方法：通过观察、实验和分析，学生能够学会使用恰当的方法判断电路故障，提高问题解决能力。
3. 情感态度价值观：培养学生对科学的兴趣和探究精神，培养学生的团队合作意识。
教学重点：1. 电路的基本概念2. 串并联电路的特点3. 电路故障的分析方法教学难点：1. 电路故障的分析方法2. 实验操作的技巧教学准备：1. 电路实验器材：灯泡、开关、导线、电压表、电流表等。
2. 电路图：串联电路图、并联电路图。
教学过程：一、导入（5分钟）1. 教师通过提问方式引导学生回顾电路的基本概念，如电路的组成、电路的状态等。
2. 学生分享对串并联电路的理解，引出电路故障分析的主题。
二、课堂讲解（15分钟）1. 教师讲解电路的基本概念，包括电路的组成、电路的状态等。
2. 教师讲解串并联电路的特点，包括电流和电压的关系，引导学生理解并掌握串并联电路的性质。
3. 教师讲解电路故障的分析方法，包括观察法、实验法等，引导学生学会判断电路故障。
三、课堂实验（15分钟）1. 教师组织学生进行电路实验，让学生亲身体验电路的工作原理和故障现象。
2. 学生在实验过程中观察电路现象，记录实验数据，培养实验操作的技巧。
四、课堂讨论（10分钟）1. 教师引导学生分析实验中出现的电路故障，让学生通过讨论的方式找到故障的原因和解决方法。
2. 学生通过讨论，提高问题解决能力，培养团队合作意识。
五、课堂小结（5分钟）1. 教师引导学生总结电路的基本概念、串并联电路的特点和电路故障的分析方法。
2. 学生分享学习收获，教师给予评价和鼓励。
教学反思：本节课通过讲解和实验的方式，让学生掌握了电路的基本概念、串并联电路的特点和电路故障的分析方法。
在实验环节，学生能够亲身体验电路的工作原理和故障现象，提高了实验操作的技巧。
在讨论环节，学生通过团队合作，提高了问题解决能力。
初中物理常见电路故障分析方法精讲
初中物理常见电路故障分析方法精讲1.观察电路：当发现电路故障时，首先要仔细观察电路的整体情况，包括电源、导线、电阻等元件是否正确连接，是否有明显的损坏或松动。
检查是否存在电路的明显短路、开路或接触不良等问题。
2.逐个分析元件：针对电路中每一个元件，逐个进行分析。
首先检查电源是否正常工作，电源的电压是否稳定，电池的电量是否充足等。
接下来检查导线是否完好，导线是否有损坏或接触不良的情况，尤其是导线的两端是否正确连接到相应的元件上。
3.判断开路故障：如果电路中有开路故障，首先确定是否有元件没有正确连接或接触不良。
如果检查发现元件连接良好，可以使用万用表或者电路测试仪等工具，逐个测试电路中的元件是否损坏。
当电流不能正常通过一些元件时，很可能该元件存在开路故障。
4.判断短路故障：如果电路中有短路故障，首先要检查是否有两根导线之间的直接接触或者导线与其他元件之间的接触。
如果排除了接触问题，可以采用以下方法进行判断：-通过观察发现是否有元件损坏或烧毁的痕迹，短路现象常常伴随着明显的热量和焦糊味。
-使用万用表等仪器进行电阻测量，如果电路的电阻远远小于正常范围，说明可能存在短路故障。
-逐个拆卸电路中的元件，重新连接电路，判断电路是否能正常工作。
当电路能正常工作时，之前的元件可能存在短路故障。
5.判断接触不良故障：当电路中出现信号不通或者电阻变大的情况，很可能是存在元件之间接触不良的问题。
可以采用以下方法进行判断：-使用钳子或者镊子等工具，小心地挤压或者移动元件的接触部分，观察电路是否会出现变化。
如果电路能正常工作，说明存在接触不良的故障。
-使用万用表等测量工具进行电阻测量，逐个测试电路中的元件的导通情况，判断是否存在接触不良的问题。
通过以上步骤细致地分析电路故障，可以提高排除故障的效率，并帮助学生更好地理解电路原理和问题解决的方法。
实验电路故障分析
〔2〕为进一步确定故障，小明同学将一个电流表正确串联在 如 设 示下 电 数电阻图 流 ，断的表说路电有明灯路示故泡中数障短， ， 是路闭 说合 明电 故键 障是S，观察电。流表；的假示设数电情流况表，无假
〔3〕如果小华同学只将图中的电压表V正确并不联能在灯L两端， 请判断他能否查找出电路的故障，〔“能〞或“不能 〞〕 因为，，如并果电说灯明短理路由，。电压表同样无示数
返回
练习2：伏安法测电阻的实 验电路如以下图所示，假设待测
电阻阻值在10Ω左右。 在实验中的故障：
⑴闭合开关后，发现电流表无读数，电压表有 示数，故障可能是_R_断__路__。或电流表短路 ⑵闭合开关并移动滑片P后，发现电压表无示数， 但电流表却有示数，故障可能是_____R_短_。路
▪ 练习3、在以下图的电路中，电源电压保持 不变，闭合电键后，电路正常工作。过了一 会儿，两电表的示数都变大，那么以下判断 正确的选项C是： 〔 〕
电时间的关系〔焦耳定律〕。
一、伏安法探究电流与电压、电阻的关系,考点 主要有:
1.分析实验故障 2.分析表格数据,得出实验结论 3.实验方法：控制变量法 4.画电路图、连接电路实物图、量程选择 5.滑动变阻器的作用：改变电流、电压 6.根据数据画I-U图像、分析I-U图像 7.设计实验表格
二、伏安法测电阻,考点主要有: 1.分析实验故障 2.分析表格数据 3.电流表或电压表读数,计算电阻阻值 4.实验原理、连接实验电路图 5.计算电流变化范围,选择量程 6.滑动变阻器的作用:改变电流电压
判断：①电源、电流表、开关或变阻器可能 损坏；②接线柱可能接触不良；③连接导 线可能断开。
▪ 故障7：闭合开关，灯泡不亮，电流表 几乎无示数，电压表指针明显偏转 〔或示数等于电源电压〕。

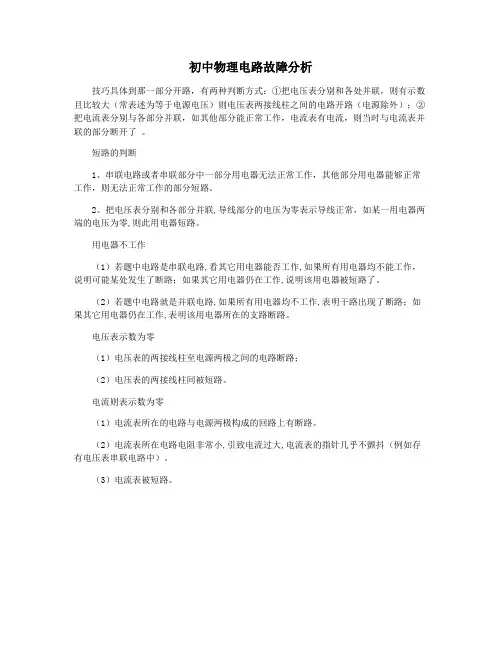

初中物理电路故障分析
初中物理电路故障分析
技巧具体到那一部分开路，有两种判断方式：①把电压表分别和各处并联，则有示数且比较大（常表述为等于电源电压）则电压表两接线柱之间的电路开路（电源除外）；②把电流表分别与各部分并联，如其他部分能正常工作，电流表有电流，则当时与电流表并联的部分断开了。
短路的判断
1、串联电路或者串联部分中一部分用电器无法正常工作，其他部分用电器能够正常工作，则无法正常工作的部分短路。
2、把电压表分别和各部分并联,导线部分的电压为零表示导线正常，如某一用电器两端的电压为零,则此用电器短路。
用电器不工作
（1）若题中电路是串联电路,看其它用电器能否工作,如果所有用电器均不能工作，说明可能某处发生了断路；如果其它用电器仍在工作,说明该用电器被短路了。
（2）若题中电路就是并联电路,如果所有用电器均不工作,表明干路出现了断路；如果其它用电器仍在工作,表明该用电器所在的支路断路。
电压表示数为零
（1）电压表的两接线柱至电源两极之间的电路断路；
（2）电压表的两接线柱间被短路。
电流则表示数为零
（1）电流表所在的电路与电源两极构成的回路上有断路。
（2）电流表所在电路电阻非常小,引致电流过大,电流表的指针几乎不颤抖（例如存有电压表串联电路中）。
（3）电流表被短路。

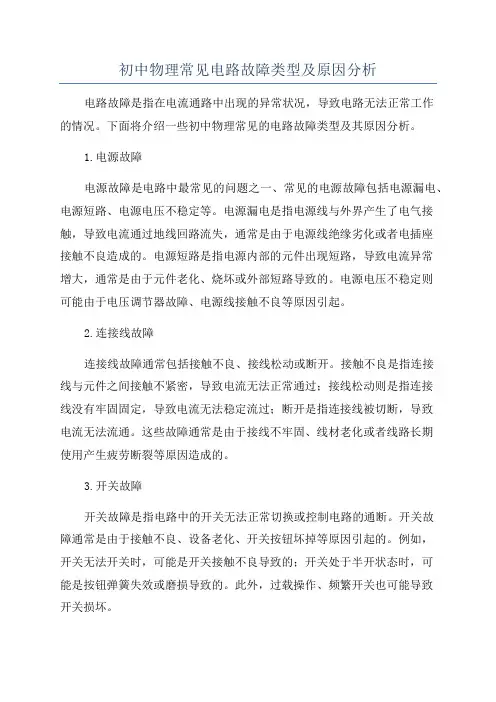

初中物理常见电路故障类型及原因分析
初中物理常见电路故障类型及原因分析电路故障是指在电流通路中出现的异常状况，导致电路无法正常工作的情况。
下面将介绍一些初中物理常见的电路故障类型及其原因分析。
1.电源故障电源故障是电路中最常见的问题之一、常见的电源故障包括电源漏电、电源短路、电源电压不稳定等。
电源漏电是指电源线与外界产生了电气接触，导致电流通过地线回路流失，通常是由于电源线绝缘劣化或者电插座接触不良造成的。
电源短路是指电源内部的元件出现短路，导致电流异常增大，通常是由于元件老化、烧坏或外部短路导致的。
电源电压不稳定则可能由于电压调节器故障、电源线接触不良等原因引起。
2.连接线故障连接线故障通常包括接触不良、接线松动或断开。
接触不良是指连接线与元件之间接触不紧密，导致电流无法正常通过；接线松动则是指连接线没有牢固固定，导致电流无法稳定流过；断开是指连接线被切断，导致电流无法流通。
这些故障通常是由于接线不牢固、线材老化或者线路长期使用产生疲劳断裂等原因造成的。
3.开关故障开关故障是指电路中的开关无法正常切换或控制电路的通断。
开关故障通常是由于接触不良、设备老化、开关按钮坏掉等原因引起的。
例如，开关无法开关时，可能是开关接触不良导致的；开关处于半开状态时，可能是按钮弹簧失效或磨损导致的。
此外，过载操作、频繁开关也可能导致开关损坏。
4.元件故障电路中的元件故障通常包括电容器漏电、电阻变化、二极管烧坏等。
电容器漏电是指电容器绝缘损坏，导致电容无法储存电荷；电阻变化是指电阻值变化，使电路的阻抗发生改变；二极管烧坏是指二极管内部的PN结被烧毁。
这些故障通常是由于元件老化、外界过电压、过电流等原因引起的。
5.短路故障短路故障是电路中最常见的故障类型之一、短路故障是指电路中的两个或多个节点之间接触，导致电流绕过电路的正常路径而直接流过接触部位。
短路故障通常是由于导线绝缘损坏、元件短路、电路设计错误等原因引起的。
短路故障会导致电路电流急剧增大，造成线路过载、设备烧毁甚至火灾等严重后果。

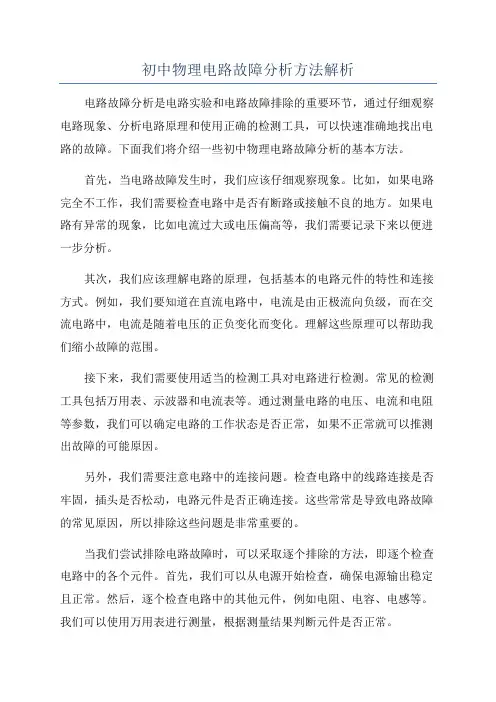

初中物理电路故障分析方法解析
初中物理电路故障分析方法解析电路故障分析是电路实验和电路故障排除的重要环节，通过仔细观察电路现象、分析电路原理和使用正确的检测工具，可以快速准确地找出电路的故障。
下面我们将介绍一些初中物理电路故障分析的基本方法。
首先，当电路故障发生时，我们应该仔细观察现象。
比如，如果电路完全不工作，我们需要检查电路中是否有断路或接触不良的地方。
如果电路有异常的现象，比如电流过大或电压偏高等，我们需要记录下来以便进一步分析。
其次，我们应该理解电路的原理，包括基本的电路元件的特性和连接方式。
例如，我们要知道在直流电路中，电流是由正极流向负级，而在交流电路中，电流是随着电压的正负变化而变化。
理解这些原理可以帮助我们缩小故障的范围。
接下来，我们需要使用适当的检测工具对电路进行检测。
常见的检测工具包括万用表、示波器和电流表等。
通过测量电路的电压、电流和电阻等参数，我们可以确定电路的工作状态是否正常，如果不正常就可以推测出故障的可能原因。
另外，我们需要注意电路中的连接问题。
检查电路中的线路连接是否牢固，插头是否松动，电路元件是否正确连接。
这些常常是导致电路故障的常见原因，所以排除这些问题是非常重要的。
当我们尝试排除电路故障时，可以采取逐个排除的方法，即逐个检查电路中的各个元件。
首先，我们可以从电源开始检查，确保电源输出稳定且正常。
然后，逐个检查电路中的其他元件，例如电阻、电容、电感等。
我们可以使用万用表进行测量，根据测量结果判断元件是否正常。
在排除电路故障时，可以借助外部设备进行辅助。
比如，借助示波器可以观察电路中电压或电流的波形，从而得出更准确的结论。
借助逻辑分析仪可以分析数字电路的信号和时序。
最后，我们需要有耐心和细心，不能急于求成。
有时，电路故障可能比较隐蔽，需要花费一些时间来进行仔细分析和排查。
如果遇到困难，可以寻求老师和同学的帮助。
总之，初中物理电路故障分析需要仔细观察现象、理解原理、使用正确的检测工具和耐心细致地进行排查。
初中物理电路故障原因分析
初中物理电路故障原因分析在初中物理学习中，电路故障原因的分析对于学生们理解电路工作原理、掌握电路故障排除具有重要意义。
一个电路出现故障，通常可能有以下原因：1.电源故障：电路的电源是供给电路所需电能的部分，如果电源出现故障，比如电源电压或电流异常，就会导致电路无法正常工作。
电源故障的原因可能是电源本身的故障，如电池电量不足、电池接触不良等，也可能是电源接线错误，比如正负极接反等。
此时，需要修复电源或更换电池，并检查电源接线是否正确。
2.接线错误或连接松动：电路的元件之间通过导线连接，如果接线错误或连接松动，电流将无法正常流动，导致电路故障。
比如，一个电路中的开关没有正确连接，在闭合时无法使电流流通；或者插座与电器的插头松动，无法供电。
此时，需要检查所有的接线是否正确连接，并确保连接紧固。
3.元件故障：电路中的元件包括电阻、电容、电感等，这些元件在工作过程中可能会出现故障。
电阻可能发生焊点开裂或烧焦等问题；电容可能失效或损坏；电感可能出现开路等。
出现元件故障时，需要检查出故障的元件，并更换为正常的元件。
4.过载或短路：过载是指电路中的电流超过了元件或电路所能承受的最大电流，而短路是指电路中的两个或多个节点直接连接，导致电流大大增加。
过载或短路可能导致电源过载或短路、电阻过热等问题，从而造成电路故障或甚至发生火灾等危险。
此时，需要检查电路中的元件是否耐压或承受过流能力足够，并且排除电路中的短路现象。
5.其他外界因素：电路的工作环境也可能导致电路故障。
比如，湿度过高可能导致电路中的元件腐蚀或短路；温度过高可能导致电阻或电容的参数发生变化，进而影响电路性能。
当电路故障无法通过检查其他部分解决时，需要考虑是否来自于外界的因素，并采取相应措施。
在分析电路故障原因时，可以按照以下步骤进行：1.检查电源是否正常工作，比如电池是否充足、电源是否接触良好等。
2.检查电路的接线是否正确，确保电路中的元件正确连接。
3.检查电路中的元件是否有明显的损坏或故障，比如烧焦、短路、开路等。
初中物理电路故障的分析完整ppt课件
L1断路 L1断路
小结：
串联电路的断路问题
串联电路某处断开,电路中无电 流，用电器都不工作, 不工作的 用电器两端电压为零,断开处两 点间电压接近电源电压.
串联电路的短路分析
例二：电源电压不变，开关闭合后，灯 L1、L2都发光。一段时间后，其中一灯 突然熄灭，另一盏灯突然变亮，而电压 表Vl的示数变小，电压表V2的示数变大， 试分析 原因。
常见电路故障的归纳：
1.电压表有读数 电流表有读数 某灯泡不亮 2.电压表有读数 电流表无读数 灯泡不亮 3.电压表无读数 电流表无读数 灯泡不亮
该灯泡被短路 节点内开路 节点外开路
4.电压表无读数 电流表有读数 某灯泡不亮
节点内短路
.
如图所示的电路中，电源电压为6伏。 当开关K闭合时，只有一只灯泡发光， 且电压表V的示数为6伏。产生这一现象 的原因可能是 ( B ) (A)灯L1短路。 (B)灯L2短路。 (C)灯L1断路。 (D)灯L2断路。
中考物理专题探究
电路故障的分析
一、电路故障
整个电路或部分电路不能正常工作，或电 流表、电压表没有读数或读数异常 。
电路 故障
断路： 电路断开
电源短路
短路：
局部短路
串联电路的断路分析
例1：灯L1和L2串 联，闭合S后两灯 均不发光，经检查 电路连接无误。确 定只有一只灯泡出 现了断路，在不拆 开电路的情况下， 请你在如图所示的 实验器材中任选一 种来分析。
AV
a
b
c
L1
L2
s
电流表：b、c
灯L1、L2都不亮， 电流表没有示数
L1断路
电压表：b、c
灯L1、L2都不亮， 电压表示数等于零
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、初中物理故障电路分析
1、电压表示数为零的情况
a 电压表测量的用电器发生短路
一灯亮一灯不亮，电流表有示数；
b 干路用电器发生断路
两灯都不亮，电流表无示数；
C 电压表故障或与电压表连线发生断路
两灯都亮，电流表有示数
2 电压表示数等于电源电压的情况
A 电压表测量的用电器发生断路
两灯都不亮，电流表无示数
注：此时不能把电压表看成断路，而把它看成是一个阻值很大的电阻同时会显示电压示数的用电器，由于电压表阻值太大，根据串联电路分压作用，电压表两端几乎分到电源的全部电压，电路中虽有电流但是很微弱，不足以使电流表指针发生偏转，也不足以使灯泡发光。
如果题目中出现“约”、“几乎”的字眼时，我们就锁定这种情况。
B 干路用电器发生短路
一灯亮一灯不亮，电流表有示数
3 用电压表判断电路故障
电压表有示数说明：和电压表接线柱连接的两根线路完好无损
电源电压为6V，用电压表测得：Uab=0;Ued=6v;Ucd=0;Uac=6v,灯泡不亮，哪里出现故障？
解题思路：先找有示数的，Ued=6v说明从e点到电源正极线路完好，从d点到电源负极线路完好；Uac=6v说明从a点到电源正极线路完好，从c点到电源负极线路完好，这样将故障锁定在ac之间了，由Uab=0,说明bc之间出现故障，故电阻出现断路。
4 电流表有示数说明和电流表串联的电路是通路；电流表没有示数则有两种情况：1断路2 电路中电流太小，不足以使电流表指针发生偏转（例如：电压表与电流表串联，见上面2A）
二测电阻实验中的故障
一、电表类（电压表、电流表）
1、接法错误。
现象是：指针反偏。
2、量程选择不合适。
现象是：超量程或指针偏转角度太小。
例1、闭合开关前，他们的电流表指针均指在零刻度处. 当闭合开关试触时，发现电流表指针摆动分别出现了如下图甲、乙、丙所示的三种情况. 请分析他们在电流表的使用上分别存在什么问题？
二、开关类
在连接电路时，要求开关断开。
现象是：连完最后一根导线，灯泡亮。
例2、连好最后一根导线时，灯泡就亮原因是：。
三、滑动变阻器
滑动变阻器的正确接法是上下各接一。
如接错有两种现象。
1、把滑动变阻器的金属杆接入电路。
现象是：移动滑片时，没有变化现象，电路中的电流较大，电压表的示数较大，灯泡较亮。
2、把滑动变阻器的电阻丝全部接入电路（把滑动变阻器当作定值电阻接入电路）。
现象是：移动滑片时，没有变化现象，电路中电流较小，电压表示数较小，灯泡较暗。
滑动变阻器在闭合开关前应滑至最大值。
如没有容易烧坏灯泡。
例3、在连接完电路之后，闭合开关，灯泡亮一下就灭了。
则原因可能是：。
例4、若将电路连好后，闭合开关，发现小灯泡发光很暗，电流表、电压表有示数。
任意移动变阻器滑片，小灯泡亮度不变，两表示数均
不变，则故障原因是：__________________________。
若将电路连好后，闭合开关，发现小灯泡较亮，任意移动变阻器，小灯泡亮度不变，则故障原因是：。
四、电路类
1、电路短路；当电路短路时，电流通过导线，而没有电流通过被短路的电路。
灯泡短路：灯泡不亮，电压表示数为零，电流表示数较大。
滑动变阻器短路：灯泡较亮，电流表、电压表示数较大。
移动滑片对电路没有影响。
电流表短路：电流表示数为零。
其他正常。
2、电路开路：电路开路时，电路中没有电流通过，小灯泡不亮。
灯泡开路：开路原因有灯烧坏了、灯丝断了或灯泡两端接线柱接触不良。
现象是：电压表有示数，电流表无示数，小灯泡不亮。
滑动变阻器或其他地方开路：现象是：电压表、电流表无示数，小灯泡不亮。
例5：小刚合理地连接好电路，闭合开关，无论怎样调节滑动变阻器灯泡都不亮。
于是小刚提出以下猜想：
A．可能是灯丝断了B．可能是小灯泡短路C．可能是变阻器开路究竟哪个猜想正确，可根据电流表和电压表的示数进行判断（电流表、电压表均无故障）。
下表给出了电流表、电压表可能出现的几种情况，请判断每种情况下哪个猜想是正确的，并把其序号填写在对应的空格里。
小明按图所示接好电路，闭合开关S ，无论怎样移动滑片P ，灯泡都不亮，但电压表有读数，经检查；除灯L 和定值电阻R 0外，其余都没有问题，则电路中存在的故障可能是。
为进一步确定故障，应将电压表接 。
3、电压表接错位置。
在正确连接的情况下，两电表的示数变化
是同步的。
如果出现的不同步，即是电压表接错位置，即并联在滑动变阻器的两端。
例6、同学连接电路后，发现：小灯泡逐渐变亮时，电压表的示数逐渐变小。
造成这一现象的原因是 。
例7、小明根据图所示的电路图，将图中的实验器材连接成实验电路. 同小组的小亮在检查时认为，从实验目的来看，实验电路上有一根导线连接错了，建议小明改接. ①请你在接错的那根线上打“×”；②另画一根导线，使电路连接正确；③如果不改接这根示数不为零
示数为零 示数为零
示数不为零 示数为零 示数为零
导线，对实验的影响是：_____ （具体说明是什么影响）.。
