锅炉的水循环故障
锅炉运行的故障及排除方法
锅炉运行的故障及排除方法IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】绍一下，供参考，以达到安全运行之目的。
一、蒸汽锅炉：(一)爆管1、什么叫爆管事故怎样判断1) 锅炉运行中，炉管突然破裂，水、气大量喷出，叫爆管事故。
爆管事故发生后，会出现以下现象：a、听到炉膛或烟道有气，水喷射响声，振动或爆管声；b、炉膛由负压变为正压，炉墙内孔和漏风处有水蒸汽喷出；c、锅炉水位、压力、排烟温度急剧下降；d、给水流量大于蒸汽流量；e、火焰发暗，甚至灭火，炉排上的煤层湿，灰渣斗有水；f、引风机负荷增大，电流增高。
2、爆管的原因有哪些？1) 爆管的原因主要有：a、锅炉给水指标不符合要求，管子结垢；b、锅炉严重缺水，管子得不到足够冷却；c、水循环不好，部分管子得不到冷却；d、管子有机械损伤现象，某些部分产生应力集中；e、烟气磨损使管壁减薄，强度不够；f、管子材质不良，有夹渣、分层等缺陷，强度下降；g、由于温差应力作用，使管子炉口产生裂纹。
3、发生爆管事故时怎样处理？1) 处理的办法有：a、当管子轻微破裂，能够维护正常水位，事故不再扩大时，可减负荷继续运行，待备用炉启运后，立即停炉检修（无备用炉也要停炉检修）；b、当管子严重破裂，不能维持正常水位、气压时，应采取紧急停炉措施。
此时，引风机不停，继续给水，尽力维持水位，防止其他管子烧坏了；c、如果几台炉并列供气，应将爆管锅炉与蒸汽母管隔断。
(二)、缺水事故1、什么叫缺水事故怎样判断1) 锅炉运行中，当水位指示的水位，低于最低安全水位线时叫缺水事故。
2) 缺水事故发生后会出现以下现象：a、水位表内呈白色，看不见水位（双色水位计看不到红或绿色）；b、过热蒸汽急剧上升；c、给水流量小于蒸汽流量；d、水位警报器报警；e、严重缺水时，可嗅到焦味。
3) 缺水事故发生后有哪些危害如何处理轻者造成胀口渗漏，管子变形，重者发生爆管、停炉甚至发生爆炸事故。
燃气锅炉常见故障及解决办法
5．过热
系统循环阻力大（被堵）过热感
确认管路阀门
感应器不良或断路
确认过热感应器接触平面或连线
水泵不循环或叶轮糊死
确认水泵循环与否或清理叶轮
6．异常火焰
感光器（IR传感器）置外
感光器（IR传感器）插正位
感光器（IR传感器）故障
更换感光器（IR传感器）
7．有电源显示
但不启动
温度感知器断路或短路
12．排烟温度
过高
烟筒长度
超标
调整烟筒长度或降低抽力
（一般长度为出烟口直径的20倍为宜）
13．排烟噪音大
（震动噪音）
水平烟道过长，拐角多，
烟道突然变径
调整水平烟道长度，
减少拐角数，取消变径。
14．空转
不燃烧
燃气锅炉不送风
或空气压力开关异常
确认电机，风叶是否空转，
空气压力开关或联线。
燃气锅炉常见故障及解决办法
燃气锅炉整个受热面呈对称布置，结构强度牢靠，水循环系统合理。上锅筒水容量大，蒸汽空间大，蒸汽品质好，运行期间水位波动小。燃气锅炉的常见故障及解决措施如下表所示：
故障现象
发生原因
解决措施
1．低不良
重新固定
水位感知器不良
确认后更换
感知器连接线脱落
确认后连接
过热传感器连线与保温铝薄搭铁
确认过热传感器连接端子解除搭铁
主控制器不良
更换
2．不着火
控制器无电输出
确认控制器输出
高压线脱落
确认并联接
点火变压器不良
更换
点火针间距不合适
调整间距（4~5mm）
不供气或供气压力不足
确认有无燃气或供气压力
电厂炉水循环泵介绍及故障分析【合集】(1)
目录电厂炉水循环泵介绍及故障分析 (1)炉水循环泵及其冷却系统说明书 (7)电厂炉水循环泵介绍及故障分析【摘要】炉水循环泵是电厂锅炉最主要的设备，必须全面掌握其结构特点和故障情况，才能进行故障分析和处理，才能维护机组稳定。
【关键词】炉水泵;故障处理炉水泵电机是大型发电厂强制循环锅炉、加速锅炉的强制水循环，提高锅炉热效率的关键设备，可以说是强制循环锅炉的心脏。
由于炉水泵直接参与锅炉的高压、高温水循环，工作条件十分严酷、工作性质又十分重要，如何提高炉水泵，特别是炉水泵电机的可靠性对电厂安全运行有十分重要的意义。
炉水循环泵的结构比较特殊，检修方法与通常的电机存在很大差异，维护保养也与众不同，下面我就介绍一下炉水泵。
１．炉水泵循环泵的结构特点炉水循环泵是锅炉系统中承受高温高压的一种无轴封特种水泵。
一般用于强制循环炉、直流循环炉和控制循环锅炉的系统中，因具有起机快、控制灵活等优点。
自1959年第一台200mw的强制循环炉在英国high marnham发电厂投入运行，至今已发实用文档展了五十多年。
2.炉水循环泵电机的结构特点早期炉水循环泵电机有屏蔽式和湿定子两种结构，屏蔽式电机存在绕组冷却困难，屏蔽套易碎、膨胀、翘曲、现场修复难等问题和电机效率低的问题。
目前炉水泵电机采用湿定子结构可避免上述问题，得到了广泛的应用。
湿定子的电机结构特点如下：(1)泵的叶轮和电机转子装在同一主轴上，置于相互连通的密封压力壳体内，泵与电机结合成一整体，电机在下面泵在上，避免在电机内部聚集气体，减少气体对绕组和水润滑轴承的危害。
(2)泵与电机之间采用无轴封结构，淘汰了轴封结构。
(3)泵体与电机是被分隔的两个腔室，中间虽有间隙不设密封装置使压力可以贯通，泵体和电机腔是等压的，但泵体内的高温炉水（300℃以上）与电机腔内的水（65℃以下）是不同的水质，正常运行时两者是互不交换的。
(4)电机运行时，转子带动小叶轮产生内循环动力，电机腔内的水通过外置的高压冷却器的热交换，使腔内的水温保持在65℃以下，当电机停机内循环动力消失，高压冷却器基本失去热交换功能。

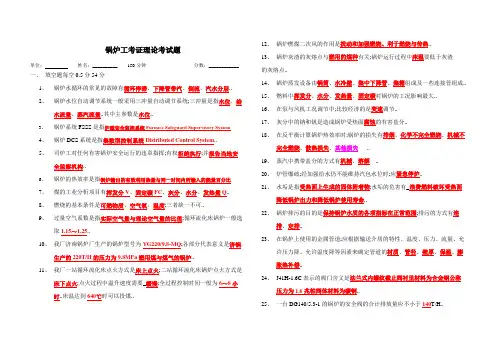

锅炉工考证理论考试题
锅炉工考证理论考试题单位：姓名：__________ 150分钟分数：____________一、填空题每空0.5分54分1、锅炉水循环的常见的故障有循环停滞、下降管带汽、倒流、汽水分层..2、锅炉水位自动调节系统一般采用三冲量自动调节系统;三冲量是指水位、给水流量、蒸汽流量..其中主参数是水位..3、锅炉系统FSSS是指炉膛安全监控系统Furnace Safeguard Supervisory System..4、锅炉DCS系统是指集散型控制系统Distributed Control System..5、司炉工对任何有害锅炉安全运行的违章指挥;有权拒绝执行;并报告当地安全监察机构..6、锅炉的热效率是指锅炉输出的有效利用热量与同一时间内所输入的能量百分比..7、煤的工业分析项目有挥发分V、固定碳FC、灰分、水分、发热量Q..8、燃烧的基本条件是可燃物质、空气氧、温度;三者缺一不可..9、过量空气系数是指实际空气量与理论空气量的比值;循环流化床锅炉一般选取1.15～1.25..10、我厂济南锅炉厂生产的锅炉型号为YG220/9.8-MQ;各部分代表意义是济锅生产的220T/H的压力为9.8MPa燃用煤与煤气的锅炉..11、我厂一站循环流化床点火方式是床上点火;二站循环流化床锅炉点火方式是床下点火;点火过程中温升速度需要_缓慢;全过程控制时间一般为6～8小时..床温达到640℃时可以投煤.. 12、锅炉燃煤二次风的作用是扰动和加强燃烧、利于燃烧与传热..13、锅炉灰渣的灰熔点与燃用的煤种有关;锅炉运行过程中床温要低于灰渣的灰熔点..14、锅炉蒸发设备由锅筒、水冷壁、集中下降管、集箱组成及一些连接管组成..15、燃料中挥发分、水分、发热量、固定碳对锅炉的工况影响最大..16、在泵与风机工况调节中;比较经济的是变速调节..17、灰分中的钠和钒是造成锅炉受热面腐蚀的有害盐分..18、在反平衡计算锅炉热效率时;锅炉的损失有排烟、化学不完全燃烧、机械不完全燃烧、散热损失、其他损失..19、蒸汽中携带盐分的方式有机械、溶解..20、炉管爆破;经加强给水仍不能维持汽包水位时;应紧急停炉..21、水垢是指受热面上生成的固体附着物;水垢的危害有_浪费燃料破坏受热面降低锅炉出力和降低锅炉使用寿命..22、锅炉排污的目的是保持锅炉水质的各项指标在正常范围;排污的方式有连排、定排..23、在锅炉上使用的金属管道;应根据输送介质的特性、温度、压力、流量、允许压力降、允许温度降等因素来确定管道的材质、管径、壁厚、保温、膨胀热补偿..24、J41H-1.6C表示的阀门含义是法兰式内螺纹截止阀衬里材料为合金钢公称压力为1.6兆帕阀体材料为碳钢..25、一台DG140/5.3-1的锅炉的安全阀的合计排放量应不小于140T/H..26、风机或水泵的转动部分由轴和叶轮组成..27、风机的Q-P曲线是表示风机的流量和压力之间关系的特殊曲线..28、影响循环流化床锅炉炉内传热的主要因素有颗粒浓度、流化速度、床温、循环倍率、颗粒尺寸、肋片对传热的强化、悬挂受热面的传热..29、与锅炉配套的附属设备包括通风设备、给水设备、运煤设备、除渣设备和电除尘..30、锅炉的通风方式有自然通风、平衡通风、负压通风、正压通风..离心式风机主要由叶片、叶轮、转轴、轴承和壳体等构件组成..31、天然水中;按其颗粒大小可分为悬浮物、胶体物和溶解物..32、锅炉用水主要评价指标有悬浮物、硬度、碱度、含盐量和溶解固形物、氯化物和二氧化硅..33、锅炉事故种类有特别重大事故、特大事故、重大事故、严重事故和一般事故..34、在并汽操作过程中;应控制启动炉汽压比母管压力低0.1～0.2MPa;汽温比母管汽温低20～30℃..35、新建锅炉投入运行的必备条件包括锅炉的使用证、健全的管理制度、司炉人员的操作证..二、选择题15分;每题1分1、重碳酸盐硬度又称为 C ：a、暂时硬度b、永久硬度c、负硬度2、对高温、高压锅炉;烘炉期间的上水应采取C a、一般工业水b、除盐水c、软化水..3、锅炉上水期间;应控制汽包上下壁温差不超过C：a、20℃b、80℃c、40℃4、在做超压水压试验时;当压力升至试验压力后;应停止升压并保持B分钟;再降压至工作压力..a、10 b、20 c、305、煮炉时;向锅炉添加的煮炉药剂为A a、碱性溶液b、酸性溶液c、中性溶液6、水位过高时;会造成过热蒸汽温度A a、升高b、下降c、不变7、对于循环流化床锅炉;运行中应控制其含氧量在A范围内a、3～5.5％b、6～8％c、﹤2％8、对于长期停用的锅炉;其保养方式应采用A a、充气保养b、压力保养c、湿式保养9、点火前;汽包水位应控制在A a、最低可见处b、最高可见处c、中间零位10、标准煤的发热量为C a、20934ｋJ b、25120.8ｋJ c、29307.6ｋJ11、在工程热力学中基本状态参数为压力、温度和D a、内能b、焓c、熵d、比熔12、判别流体运动状态的依据是A a、雷诺数b、莫迪图c、尼连连拉兹图13、高压锅炉气包一般多用B a、20g优质碳素钢b、普通低合金钢c、高级合金钢14、随着锅炉压力的逐渐提高;它的循环倍率C a、固定不变b、逐渐增大c、逐渐减小15、随着锅炉参数的提高;过热部分的吸热量比例B a、不变b、增加c、减少三、名词解释15分;每个3分1、水垢：锅水中的杂质经不断蒸发和浓缩;在锅炉受热面上生成的固体附着物..2、锅炉通风：连续不断地把燃烧所需要的空气送入炉膛;同时把燃烧产物排出炉外的过程..3、临界风速：是指流化床锅炉物料刚好流化起来的风速..4、绝对压力：是指以零作为测量起点的压力值..5、锅炉水循环：是指锅炉中锅水不断在汽包与水冷壁之间的循环流动的过程..四、判断题10分;每个0.5分1、水的总硬度是指水中钙、镁离子的总浓度..2、连续排污的目的是排除锅炉内的结生的泥垢..3、经钠离子交换后的软化水含盐量增加..4、锅炉负荷增加时;炉膛出口烟温下降..5、锅炉运行中;过量空气系数增加;汽温升高..6、给水温度降低;汽温也跟着降低..7、锅炉运行中;汽包内实际水位比水位计指示的水位高..8、锅炉进行起水压试验时;应将汽包水位机解列..9、锅炉上水所需的时间与季节无关..10、对流受热面管子正面积灰比背面严重..11、水位表或安全阀全部失效时;应紧急停炉..12、锅炉灭火时;应立即切断燃料..13、省煤器爆管停炉后;应开启省煤器再循环阀..14、锅炉发生缺水事故时;过热汽温升高..15、进行锅炉排污操作时;先开的阀门先关;后开的后关.. 16、锅炉给水温度降低;使煤耗提高..17、锅炉超水压试验一般每五年进行一次..18、随着锅炉内部压力的升高;汽包壁将承受越来越大的机械应力..19、炉膛内水冷壁结焦;会使过热蒸汽温度偏高..20、增大风量时;应开大送风机的入口挡板..五、简答题6分1、为什么锅炉点火前要启动引、送风机通风10～15分钟答：为了防止上次停炉后;在炉膛里可能残存有可燃气体或煤粉;也可能由于停炉期间燃料系统不严密;可燃气体或煤粉漏入炉膛;点火时如果可燃气体或煤粉的浓度在爆炸极限范围内;就会引起炉膛爆炸、损坏炉墙、甚至造成人身伤亡;所以点火前要启动引、送风机通风10～15分钟..2、写出我厂新建的循环流化床锅炉的汽水流程与烟气流程..答：220T/H循环流化床锅炉的汽水流程：高温过热器烟气流程：炉膛炉膛出口旋风分离器高温过热器低温过热器蒸发器省煤器上、下级空气预热器一、二次风烟道电除尘引风机烟囱排入大气..。
锅炉常见的故障及其维修方法分析
锅炉常见的故障及其维修方法分析摘要：在实际的锅炉运行生产过程中，为保证避免发生设备的老化现象，需要定期进行设备故障的检修，从根源上避免安全事故的发生，保证现场作业人员的人身安全。
本文将对电厂锅炉运行过程中的常见问题故障进行分析，探讨其中可能出现的问题故障，并针对故障的原因提出有针对性的维修办法，以期通过研究为日后电厂锅炉生产的运行安全性提升提供参考性意见。
关键词：发电；锅炉；运行；故障；维修前言：在锅炉管道因管理不当发生泄漏问题中，连接锅炉机组的管道引发的安全事故频率正在逐年升高。
具相关调查统计，每年因锅炉管道发生的泄漏保障事故发生频率高达70%，已经严重影响火电发电生产企业的正常生产安全和生产效率的维系。
为从根源上解决锅炉管道泄漏问题，应从引发泄漏问题的原因入手，针对不同原因采取相对于的解决对策，以期更好的促进发电厂锅炉设备的安全生产，为相关企业赢得更大的社会收益贡献积极力量。
1电厂锅炉常见的故障分类1.1锅炉管道超温问题电厂锅炉在实际的生产过程中，由于内部的常温现象导致管道出现泄露现象的频率较高，导致内部的常温速度加快的原因是锅炉内部介质的减少，导致管道出现干烧结焦现象。
而内部填充的介质多为煤粉，煤粉的持续燃烧时长影响管道问题，而持续燃烧下的煤粉会产生高温烟气。
锅炉在运行状态下，为了降低运行温度还会增设水循环装置，若水循环装置在实际的运行过程中，发生问题故障，会导致锅炉内部温度无法及时调节，因问题过高导致干烧结焦现象问题发生。
同时，在锅炉运行过程中，内部烟道会出现大量灰尘堆积的现象，致使管道内排出大量的烟气。
而烟气自身的流动性较强，因此在烟道干烧结焦的位置上，会发生管道超温的问题。
此外，在锅炉运行过程中，还存在部分锅炉炉膛火焰部位不佳的问题，导致出口部位所排放出来的烟气出现超温的现象，导致锅炉管道出现泄漏问题。
1.2承压部件爆漏故障在电厂锅炉生产运行中，常见的承压部件主要有四类，主要有水冷壁管、过热器管、再热器管和省煤器管，这些管道在锅炉生产运行中，处于核心地位，同时这些部件也是导致管道出现泄漏问题的主要部位。
锅炉学习资料(填空题)
1 制粉系统爆炸时，系统内的负压将，从不严密处往外冒烟、冒火，防爆门打开，排粉机电流，炉膛负压。
（突然变正、摆动、变正）2 是煤的组成成分中发热量最高的元素。
（氢）3 、、及是直接影响燃烧稳定性和经济性的重要因素。
(挥发份、水分、灰分、煤粉细度）4 、两大技术经济指标时评定发电厂运行经济性和技术水平的依据。
（供电标准煤耗率厂用电率）5 、、、为工质的基本状态参数。
（温度、压力、比容）6 、、、称为给水三冲量，其中为主信号。
（汽包水位、给水流量、蒸汽流量、汽包水位）7 、、、等运行情况不正常都会产生虚假水位。
(锅炉负荷突增、灭火、安全门动作、燃烧不稳)8 ___ __开启省煤器再循环门（锅炉停止上水后）9 _______空气量与________空气量之比称为过剩空气系数. （燃烧实际空气量、燃料理论空气量）10 ___是燃料中的主要可燃物质。
（碳）11 “_____”是电力生产的方针。
（安全第一，预防为主）12 0G钢的导气管允许温度为。
（小于450摄氏度）13 130吨锅炉燃烧器自上而下分为三次风、上二次风，中二次风，下二次风。
（上一次风、下一次风）14 BHW35钢的冷脆温度为_____℃。
（35）15 FT代表灰的。
（熔化温度）16 MFT的的含义是。
（锅炉主燃料跳闸保护）17 Y表示锅炉用______ 机（引风）18 安全带的挂钩或绳子应挂在或，并不准禁止挂在的物体上。
（结识牢固的构件上、转为挂安全带用的钢丝绳上、低挂高用、移动或不牢固）19 安全门的总排气能力应锅炉最大连续蒸发量。
（大于）20 安装直径为150～300mm的管道时，两相邻支架的距离一般为 m。
（5～8m）21 按传热方式分，过热器可分为、、。
顶棚过热器为。
（辐射式半辐射式对流式辐射式过热器）22 按介质流向分类，对流过热器的型式_____ _____ _____ _____。
（顺流、逆流、双逆流、混合流）23 按燃烧器的布置方式可分为、两种。
船用锅炉故障分析
锅炉故障分析及处理一．水系统故障及分析1.）缺水a、锅炉自动给水时，如给水柜缺水或其它原因引起锅炉水位降至极限低水位时，锅炉自动报警，切断燃烧、锁定，只有在检查故障原因并排除后，锅炉才能重新投入运行。
b、当突然发现水位低水位，而自动控制系统又不报警，但此时在水位表中还可以看到水位时，则应立即手动补充给水和停炉检查自动控制系统的故障原因并予以排除。
c、当突然发现水位表内已经看不到水位时，应立即停炉检查，不可进行手动补充给水，以免由于温度低的水位接触过热的锅炉受热面而引起材料或结构损坏。
2.）超压当在外部负荷不变的情况下，锅炉汽压超过允许使用压力而直至安全阀启跳时，应立即停炉检查原因。
若锅炉处于自动运行状态，则检查自动控制系统及有关控制器，找出原因予以排除。
当锅炉处于手动运行状态，则立即纠正操作疏忽。
3.）满水高过最高工作水位蒸汽大量携水，水击、腐蚀管路停止送汽，上排污，管路上泄水4.）受热面管子破裂、结垢严重、水循环不良等导致管壁过热或腐蚀严重受热面温度降低前继续给水堵管或换管，其他如给水系统进油，进海水，排污阀漏等5.）锅炉失水原因：由于康定生冷却效果不好，回水温度过高，造成泵内集聚了气体、给水泵气蚀严重或其他原因不能打水；锅炉给水阀不能止回，蒸汽反蹿进入泵体，造成不能打水；差压变送器故障，不能正确显示水位；锅炉水管严重漏泻；等等处理方法：1、发现锅炉失水应立即停炉.关闭水位计上通汽阀，如果“叫水”进入水位计则表明水位仍在水位计通水接管之上，可以迅速加大给水2、如果关闭水位计上通汽阀“叫水“不来，千万不能向炉内补水，待自然冷却后进一步检查受热面的损坏程度，并查明和排除失水的原因6.）炉水异常减少在正常条件下，产生异常低的水位，原因是水位计通水阀和通气阀开关有误；吹灰器、安全阀及锅炉受热面管泄露；给水泵、阀及自动给水装置发生故障。
7.）水位计玻璃破损玻璃因炉水的腐蚀而变薄，安装时有内应力，温度剧变或震动剧烈等都可以使玻璃破损。
锅炉故障原因分析及处理办法
锅炉故障原因分析及处理办法摘要：锅炉通过相关的设备把煤炭燃烧产生的高温烟气变化成高热量的水蒸气然后向外输送从而达到提供动力的作用。
锅炉的运行主要分为燃料燃烧、烟气传导热量、汽化冷水、传热等过程。
本文主要对锅炉故障原因分析及处理办法进行了分析探讨。
关键词：锅炉；故障；原因；处理现阶段，随着我国社会的不断发展，锅炉的使用范围越来越广。
作为一种能量转换设备，锅炉可以有效转化燃料中的能量，向外输出热能，达到热能供应的目的。
锅炉在促进工业发展的过程中发挥着非常重要的作用，另外，锅炉也可以为民所用，成为一种重要的采暖设备，为人们输送热能。
为此，要重视锅炉的养护工作，对一些常见故障采取有效的处理方法，使锅炉能够正常运行。
一、锅炉的常见故障分析1、机械故障在锅炉的使用过程中，经常会发生零件失灵、断裂等机械故障，一旦这些机械设备出现残损变形等问题，将会影响锅炉的正常使用。
机械故障的发生与锅炉的使用环境也有非常密切的关系，在恶劣的工作条件之下，久而久之，锅炉中的部分零件就会失效。
一般来说，锅炉设备的相关零件都有一定的使用年限，使用的时间越长，机械故障发生的概率也就越大。
另外，在锅炉供热的前期阶段，出现故障的概率也较大，这主要是由于设备在初期使用阶段，不能适应锅炉的工作状态造成的。
总的来说，机械设备出现故障与锅炉的管理者是分不开的，只有锅炉的管理人员增强责任意识，采取积极有效的管理方法和措施对锅炉进行管理，才能降低锅炉出现故障的概率，有效的消除故障隐患。
2、振动故障在锅炉运行的过程中，常常会发生一些振动，很多机械振动是无法避免的。
但是，长期的机械振动也容易造成锅炉出现故障，引发相关零件失灵的问题，这也是锅炉出现故障的重要原因。
另外，振动故障也与设备的安装过程有非常密切的联系，很多设备的安装精度不够，不符合锅炉安装的技术要求。
例如，螺栓不正、材料松散等原因，都有可能导致振动故障的发生，另外，相关设备的定心不正等因素也是造成振动故障的重要原因。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
河北艺能锅炉有限责任公司内部文档www.yineng.cn
1
锅炉的水循环故障
河北艺能锅炉有限责任公司
河北艺能锅炉有限责任公司内部文档www.yineng.cn
2
锅炉水循环指水和汽水混合物在锅炉蒸发受热面中的循环流动，分为自然循环和强制循环两种。
自然循环指依靠水和汽水混合物的密度差维持的循环；强制循环指依靠回路中水泵的压头维持的循环。
正常的水循环可以保证锅炉蒸发受热面及时可靠的冷却，是锅炉安全运行的基本条件之一。
锅炉水循环故障
自然循环的锅炉，当水循环工况不正常时，会产生循环停滞与倒流、汽水分层、下降管带汽等故
障。
1、循环停滞与倒流
在同一循环回路中，当并联的各上升管受热不均匀时，受热弱的管中汽水混合物的密度，必然大
于受热强的管中汽水混合物的密度。在下降管供水有限的情况下，受热弱的管内可能流速降低，甚至
处于停止不动的状态，这种现象称为循环停滞。这时，上升管内的蒸汽不能及时被携带走，管壁冷却
情况严重恶化，可能造成管壁过热爆破事故。
当并联的各上升管受热严重不均匀时，受热最强的管中的汽水混合物上升力强，流速过大而产生
抽吸作用，致使受热最弱的管中汽水混合物朝着正常循环方向相反的方向流动，这
种现象称为水循环倒流。这时，如果汽水混合物沿着整个管子截面均匀向下流动，可能还不会发
生事故；但当汽泡的上升速度与水的向下流动速度相等时，便会造成汽泡停滞，形成“汽塞”。发生
汽塞的管段会因得不到有效的冷却而过热烧坏。
为了避免发生循环停滞和倒流故障，除了锅炉结构合理外，在运行操作上尽量使各上升管受热均
匀。例如，要避免在水冷壁上局部严重结渣和积灰；避免炉墙局部有较大的漏风吹到水冷壁管上；保
持燃烧稳定，尽可能使炉中火焰分布均匀；定期排污数量不要过多，排污时间不要过长等。
2、汽水分层
当受热管接近水平布置，管中介质流速不高时，由于蒸汽密度小于水的密度，蒸汽便在管子上部
流动，水在管子下部流动，这种现象称为汽水分层。这时，由于蒸汽的导热性能差，就可能使管子上
部的壁温过高而烧坏。在汽水分界处，由于水面波动，壁温时高时低，同时又与含盐量较高的锅水接
触，因此，容易引起疲劳裂纹和腐蚀。此外，由于水波动，不断有水滴溅到上部管壁，当水分蒸发后，
水中的盐分就沉枳下来形成水垢，更加促使管子过热烧坏。
河北艺能锅炉有限责任公司内部文档www.yineng.cn
3
为了避免发生汽水分层故障，汽水混合物的上升管或引出管不能水平布置，而且倾斜角度一般不
应小于15°。
3、下降管滞汽
当锅炉正常运行时，下降管是不允许出现蒸汽的。否则，锅水要向下流，汽泡要向上浮，两者互
相顶撞，既增加了流动阻力，又减少了循环流量。如果下降管中夹带蒸汽量较多，会形成汽塞，使水
循环停止，严重影响锅炉安全运行。
为了避免发生下降管滞汽故障，在锅炉结构上尽量将下降管接在锅筒底部，至少在最低水位以下4
倍管径处，以免锅水进入下降管时形成气穴将蒸汽抽带进去。上升管与下降管的管口应有一定距离，
或在其间装置隔板，避免从上升管流出的蒸汽被抽入下降管内。此外，下降管应尽量不受热或少受热，
如将水冷壁系统的下降管布置在炉墙外面，将锅炉给水布置在下降管的进口附近，以降低下降管的进
口水温。
