时代 TT230 数字式覆层测厚仪 使用说明书
涂层测厚仪操作规程

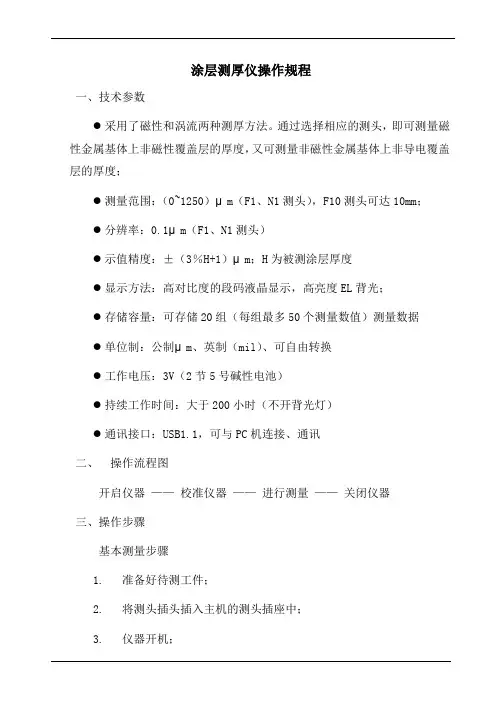

涂层测厚仪操作规程一、技术参数●采用了磁性和涡流两种测厚方法。
通过选择相应的测头，即可测量磁性金属基体上非磁性覆盖层的厚度，又可测量非磁性金属基体上非导电覆盖层的厚度；●测量范围：（0~1250）μm（F1、N1测头），F10测头可达10mm；●分辨率：0.1μm（F1、N1测头）●示值精度：±（3％H+1）μm；H为被测涂层厚度●显示方法：高对比度的段码液晶显示，高亮度EL背光；●存储容量：可存储20组（每组最多50个测量数值）测量数据●单位制：公制μm、英制（mil）、可自由转换●工作电压：3V（2节5号碱性电池）●持续工作时间：大于200小时（不开背光灯）●通讯接口：USB1.1，可与PC机连接、通讯二、操作流程图开启仪器——校准仪器——进行测量——关闭仪器三、操作步骤基本测量步骤1.准备好待测工件；2.将测头插头插入主机的测头插座中；3.仪器开机；4.判断是否需要校准仪器。
如果需要，选择适当的校准方法进行校准；5.测量。
将测头垂直接触工件的测量面，并轻压测头的加载套，当测头与被测工件表面接触稳定后，随着一声蜂鸣声，屏幕将显示标识和测量值。
如果测量标识闪烁或无测量标识则表示测头不稳定.移开测头后，测量标识消失，厚度值保持。
6.仪器关机四、操作注意事项1.如果在测量中测头放置不稳，会引起测量值与实际值偏差较大；2.如果已经进行了适当的校准，所有的测量值将保持在一定的误差范围内；3.仪器的任何一个测量值都是五次看不见的测量平均值；4.为使测量更加精确，可在一个点多次测量，并计算其平均值作为最终的测量结果；5.显示测量结果后，一定要提起测头至距离工件10mm以上，才可以进行下次测量。
五、维护及注意事项1.应避免仪器及测头受到强烈震动；2.避免仪器置于过于潮湿的环境中；3.插拔测头时，应捏住活动外套沿轴线用力，不可旋转测头，以避免损坏测头电缆芯线。
4.油、灰尘的附着会使测头线逐渐老化、断裂，使用后应清除缆线上的污垢。
系列覆层测厚仪安全操作及保养规程

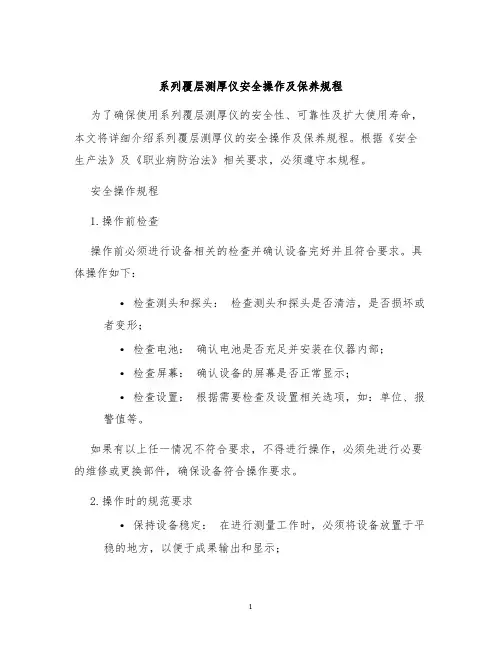

系列覆层测厚仪安全操作及保养规程为了确保使用系列覆层测厚仪的安全性、可靠性及扩大使用寿命，本文将详细介绍系列覆层测厚仪的安全操作及保养规程。
根据《安全生产法》及《职业病防治法》相关要求，必须遵守本规程。
安全操作规程1.操作前检查操作前必须进行设备相关的检查并确认设备完好并且符合要求。
具体操作如下：•检查测头和探头：检查测头和探头是否清洁，是否损坏或者变形；•检查电池：确认电池是否充足并安装在仪器内部；•检查屏幕：确认设备的屏幕是否正常显示；•检查设置：根据需要检查及设置相关选项，如：单位、报警值等。
如果有以上任一情况不符合要求，不得进行操作，必须先进行必要的维修或更换部件，确保设备符合操作要求。
2.操作时的规范要求•保持设备稳定：在进行测量工作时，必须将设备放置于平稳的地方，以便于成果输出和显示；•操作时握紧测头：操作人员在握持测头作业时，必须要握紧测头，并保持稳定；•避免测量位置偏差：在进行测量时，必须保证测量平整且不受其他因素影响；•操作顺序：在进行测量时要从校准、设置、测量到成果展示的完整操作顺序流程，不得漏步或越过操作过程；•尽量避免同地方测量多次：尽量避免对同一地方进行过多次测量，以免对测量结果产生负面影响；3.安全注意事项在使用系列覆层测厚仪是，必须遵循以下安全注意事项：•禁止无必须情况下开启或拆卸设备；•禁止将设备频繁移动，尤其是在测量过程中；•设备内部不得有异物和水分进入；•禁止将设备置于高温、潮湿、多尘、多砂、有腐蚀性气体的环境下保管、存放及使用；•禁止借用设备，也不得借用他人的设备使用；•应定期检查设备状态，维护保养设备。
保养规程为了确保设备正常、稳定的运行状态及延长使用寿命，必须按照以下保养规程对设备进行维护和保养。
1.日常保养•清洁设备表面：在使用过程中，应每天或每次使用后清洁表面及相关部件；•及时处理雨水：在遇到雨水后，应及时拆下电池并清理设备表面及相关部件；•及时设备原配件返厂维修：对于因设备自身缺陷或配件损坏导致的问题时，应及时使用原配件返厂修理。
测厚仪操作规程
测厚仪操作规程一、引言测厚仪是一种常用的测试设备，用于测量物体的厚度。
为了确保测量结果的准确性和一致性，制定本操作规程，以指导操作人员正确使用测厚仪。
二、适合范围本操作规程适合于所有使用测厚仪进行厚度测量的操作人员。
三、设备准备1. 确保测厚仪处于良好的工作状态，没有损坏或者故障。
2. 检查测厚仪的电池电量，如低电量应及时更换。
3. 准备好标准样品，用于校准和验证测厚仪的准确性。
四、操作步骤1. 打开测厚仪的电源，并等待设备启动。
2. 根据需要选择合适的探头，并将其连接到测厚仪上。
3. 校准测厚仪：a. 将测厚仪放置在标准样品上，确保探头与样品表面密切接触。
b. 按照测厚仪的说明书进行校准操作，根据标准样品的已知厚度调整测厚仪的零点。
c. 重复校准步骤，直到测厚仪的读数与标准样品的厚度一致。
4. 进行实际测量：a. 将测厚仪探头放置在待测物体的表面上，确保与表面密切接触。
b. 按下测量按钮，等待测厚仪完成测量。
c. 记录测量结果，并将其与之前的校准数据进行比较，确保测量结果的准确性。
5. 如有需要，可以进行多点测量以获得更准确的结果。
在不同位置进行测量，并记录每一个位置的测量结果。
6. 完成测量后，关闭测厚仪的电源。
五、数据处理与记录1. 将测量结果记录在指定的数据表格中，包括测量日期、测量位置和测量值等信息。
2. 如有需要，可以使用计算机软件进行数据处理和分析，生成统计图表等。
3. 根据需要，将测量结果进行归档保存，并按照规定的时间周期进行数据备份。
六、设备维护与保养1. 定期检查测厚仪的外观和探头，如有损坏或者异物应及时清理和更换。
2. 定期校准测厚仪，以确保其准确性和可靠性。
3. 避免测厚仪长期暴露在高温、潮湿或者腐蚀性环境中。
4. 如有需要，定期更换测厚仪的电池。
七、安全注意事项1. 在操作测厚仪时，应佩戴个人防护装备，如手套和眼镜等。
2. 避免测厚仪与水或者其他液体接触。
3. 在使用测厚仪时，要注意避免探头碰撞或者摔落，以免损坏设备。
覆层测厚仪操作规范
有限公司A覆层测厚仪操作规范-PZ-023版受本控号：号：A/01发布日期：2011 年 11 月 26 日生效日期：2011 年 11 月 26 日有限公司有限公司1 2 目的为操作人员提供正确的测厚仪使用方法，确保测量的数据准确性。
范围及引用文件2.1 适用于本公司的测厚仪的操作人员。
2.2 引用文件：TT260 测厚仪使用说明书3 职责3.1 品质部: 负责测厚仪的台账管理，及校验日期跟踪。
3.2 操作人员：负责仪器的使用，保养，校验申请以及报废申请。
4 基本测量步骤4.1 准备好待测试件4.2 将测头插口插入主机的测头插孔中，旋紧螺母。
4.3 将测头置于开放的空间，按一下 ON/OFF 键，开机。
4.4 检查电池电源。
4.5 是否需要校对仪器，如果需要，选择适当的方法进行。
4.6 测量4.7 关机5 操作规范5.1 零点校准5.1.1 在基体上进行一次测量，屏幕显示＜×. ×µm ＞。
5.1.2 按 ZERO 键，屏显<0.0> 。
校准已完成，可以开始测量了。
5.1.3 重复上述 a 、b 步骤可获得更为精确的零点，高测量精度。
零点校准完成后就可进行测量了。
5.2 一试片法：适用于除 CN02 外的所有测头。
这一校准法适用于高精度测量及小工件、淬火钢、合金钢。
5.2.1 先校零点（如上述）。
5.2.2 在厚度大致等于预计的待测覆盖层厚度的标准片上进行一次测量，屏幕显示＜×××µm ＞。
有限公司5.2.3.1 即使显示结果与标准片值相符，按↑、↓键也是必不可少的，例如按一次↑一次↓。
这一点适用于所有校准方法。
5.2.3.2 如欲较准确地进行二点校准，可重复 b、c 过程，以提高校准的精度，减少偶然误差。
5.2.3.3 用 F5 和 F10 测头，测量金属镀层时，应使用两点校准法校准。
5.3 二试片法：适用于除 CN02 外的所有测头，两个标准片厚度至少相差三倍，待测覆盖层厚度应该在两个校准值之间，此方法尤其适用于粗糙的喷沙表面和高精度测量。
测厚仪使用说明书
测厚仪使用说明书一、产品简介测厚仪是一种精密的测量工具，用于测量材料的厚度。
它采用非接触式测量原理，并具有高精度和可靠性。
本使用说明书将介绍如何正确使用测厚仪，并提供一些常见问题的解决方案。
二、安全注意事项在使用测厚仪之前，请务必遵守以下安全注意事项：1. 在使用测厚仪时，请确保场地安全，避免有任何危险物品或杂物。
2. 严禁将测厚仪用于危险环境或液体中。
3. 使用过程中，请注意保护自己的眼睛和皮肤，避免直接暴露在测量面板上。
4. 使用过程中，请保持仪器的干燥和清洁。
定期清洁测厚仪的外壳和探头。
5. 当测量不需要时，请关闭电源，并存放在安全的地方。
三、测厚仪的基本操作1. 开机：按下电源按钮直到屏幕亮起。
2. 校准：在正常使用之前，需要将测厚仪校准到所需测量的材料上。
按照说明书上的指示进行校准。
3. 测量：确保测量面板干净和无损伤。
将测厚仪的探头轻轻贴近材料表面，待测量完成后读取显示屏上的数值。
4. 记录：将测量结果记录在纸上或笔记本中，以备将来参考或分析。
四、常见问题与解决方案1. 测量结果不准确：首先，请确保测厚仪已正确校准。
其次，请确认测量面板干净无损伤。
最后，检查探头是否正常工作。
2. 电池电量低：请及时更换电池，以确保正常使用。
3. 显示屏无法正常显示：请检查电源连接是否松动，并重新启动测厚仪。
4. 测厚仪无法启动：请检查电池是否安装正确，并确保电池有足够的电量。
五、维护与保养1. 定期清洁测厚仪的外壳和探头，避免灰尘和污垢积聚。
2. 避免将测厚仪暴露在高温、潮湿或强烈的磁场中。
3. 当不使用测厚仪时，请存放在干燥、清洁的箱子中，避免损坏。
六、常见应用领域测厚仪广泛应用于以下领域：1. 工业制造：用于测量金属和非金属材料的厚度，例如钢板、铝板等。
2. 建筑工程：用于测量墙体、地板、玻璃等的厚度，以确保施工质量。
3. 汽车制造：用于测量汽车零部件的厚度，以检测材料的质量和健康状况。
4. 航空航天：用于测量航空器和航天器材料的厚度，以确保飞行安全。
时代TT220数字式覆层测厚仪
第一章 概述
一、 适用范围
本仪器是一种超小型测量仪，它能快速、无损伤、精密地进行磁性金属基体上
的非磁性覆盖层厚度的测量。可广泛用于制造业、金属该仪器体积小、测头与仪器一体化，特别适用于工程现场测量。
二、 基本原理
本仪器采用了磁性测厚法、可无损伤地测量磁性金属基体上非磁性覆盖层的厚
SINGLE
连续测量方式，屏幕显示如下：
CONTINUE
4
⒉ 工作方式（直接方式⇔成组方式） ● 直接（DIRECT）方式──此方式用于随意性测量，测量值暂存在内存 单元（共有 15 个存贮单元）。当存满 15 个存贮单元，新的测量值将 替掉旧测量值，并且参与统计计算的数值，总是最新的 15 个数据； ● 成组方式（BATCH）──此方式便于用户分批记录所测试的数据，一 组最多 15 个数值，每当存满一组（15 个）数据，屏幕将显示
3
第三章 使用方法
一、 基本测量步骤 ⒈ 准备好待测试件（参见第五章）。 ⒉ 将测头置于开放空间，按一下“ON/C”键，开机。 ⒊ 检查电源 ● 无“╪”显示，表示电池电压正常； ● “╪”出现，表示电池电压已低落，应充电； ● 开机后，出现“╪”并自动关机，表示电池电压已低至极限，应立即充 电。 ⒋ 正常情况下，开机后显示上次关机前的测量值。
⒊ 电源：镍镉电池 3.6 V 二节 ⒋ 外型尺寸：150mm×55.5mm×23mm ⒌ 重量：150g
二、 主要功能 ● 可进行零点校准及二点校准，并可用基本校准法对测头的系统误差进行修 正； ● 具有两种测量方式：连续测量方式（CONTINUE）和单次测量方式 （SINGLE）； ● 具有两种工作方式：直接方式和成组方式； ● 具有删除功能：对测量中出现的单个可疑数据进行删除，也可删除存贮区 内的所有数据，以便进行新的测量； ● 设有五个统计量：平均值（MEAN）、最大值（MAX）、最小值（MIN）、 测试次数（NO．）、标准偏差（S．DEV）； ● 具有打印功能，可打印测量值、统计值； ● 具有欠压指示功能； ● 操作过程有蜂鸣声提示； ● 具有错误提示功能； ● 具有自动关机功能。
时代仪器 说明书
时代仪器 中国名牌北京时代之峰科技有限公司w w w.s h i d a i y i q i.c o m.c n一、时代里氏硬度计系列时代TH160里氏硬度计 (1)时代TH140里氏硬度计 (2)时代HLN-11A/C里氏硬度计 (3)时代TH120里氏硬度计 (4)时代TH130/132/134一体化里氏硬度计 (5)时代TH150/152/154一体化里氏硬度计 (6)时代TH170/TH1100一体化里氏硬度计 (7)时代HS141轧辊专用硬度计 (8)里氏硬度计测量范围 (9)里氏硬度计冲击装置技术参数一览表 (10)里氏硬度计异型支承环 (11)二、时代邵式硬度计系列时代TH200/210邵氏硬度计 (12)三、时代洛氏硬度计系列时代TH300/301/310/320洛氏硬度计 (13)时代TH500/TH520(加高)洛氏硬度计 (17)时代TH550洛氏硬度计 (18)时代TH600布氏硬度计 (19)时代THI 100布氏测量系统 (20)四、时代维氏硬度计时代TH700维氏硬度计 (21)五、时代粗糙度仪系列时代TR100/101/110袖珍式表面粗糙度仪 (22)时代TR200便携式粗糙度仪 (23)时代TR210便携式粗糙度仪 (24)时代TR220便携式粗糙度仪 (25)时代TR240便携式粗糙度仪 (26)时代TR300粗糙度形状测量仪 (27)时代测量平台 (28)时代粗糙度仪可选探头.............................................29六、时代超声波测厚仪系列时代TT100/100a/110/120/130/140超声波测厚仪 (30)时代TT300/300A/310/320/340超声波测厚仪 (31)时代TT700超声波测厚仪 (32)时代TT900超声波测厚仪 (33)时代TT500 A扫描超声波测厚仪 (34)时代超声波测厚仪可选探头及其参数表 (35)七、时代覆层测厚仪系列时代TT210/212/213覆层测厚仪 (36)时代TT220/230覆层测厚仪 (37)时代TT240覆层测厚仪 (38)时代TT260覆层测厚仪 (39)时代覆层测厚仪可选测头技术参数及其选用参考表 (40)八、时代测振仪系列时代TV100/110便携式测振仪 (41)时代TV200/220/260笔式测振仪 (42)时代TV300便携式测振仪 (43)九、时代测温仪系列时代便携式TI 120EL/130/200/210/300红外测温仪 (44)十、时代超声波探伤仪系列时代TUD210超声波探伤仪 (45)时代TUD220超声波探伤仪 (46)时代TUD300超声波探伤仪 (47)时代TUD310数字超声波探伤仪 (48)时代TUD320数字超声波探伤仪 (49)时代TUD360数字超声波探伤仪 (50)十一、时代TA230微型打印机 (51)目录时代仪器 中国名牌功能特点：● 里氏原理、便携测量● 里氏(HL)、布氏(HB)、洛氏（HRC/HRB/HRA）、维氏(HV)、肖氏(HS)等6种硬度值实现一次测量● 可选配7种不同冲击装置并自动识别● 随机现场打印数据和统计直方图● 可通过菜单选择材质，无需设置即可自动识别冲击方向● 限值预设、超差报警● 显示屏直接显示直方图，可接PC机实现测量数据的归档管理与分析● 可存储240-1000组测量值● 全中文菜单、背光显示，方便操作时代TH160里氏硬度计技术参数：测量范围见第9页表1示值误差和示值重复性见第9页表2测量方向任意上下限设置范围（170～960）HLD工作电压 3.7V充电电源6V/500mA充电时间 2.5～4小时工作温度0-40℃通讯接口标准RS232外形尺寸230×90×46.5（mm）重 量约420g（主机）标准配置主机(含热敏打印机)、D型冲击装置、标准里氏硬度块、充电器、小支承环、尼龙刷可选附件7种不同冲击装置(见第10页表3)、各种异型支承环(见第11页表4)、TH160 数据处理软件010-******** 010-********时代仪器中国名牌功能特点：● 里氏原理、便携测量● 里氏(HL)、布氏(HB)、洛氏(HRC/HRB/HRA)、维氏(HV)、肖氏(HS)等6种硬度值实现一次测量● 可选配7种不同冲击装置并自动识别● 随机现场打印数据，可通过菜单选择材质并设置冲击方向● 限值预设、超差报警● 可接PC机实现测量数据的归档管理与分析，可存储48-350组测量值时代TH140里氏硬度计技术参数：测量范围见第9页表1示值误差和示值重复性见第9页表2测量方向任意充电电源12V/DC 600mA充电时间2小时（有过充保护）工作温度0-40℃通讯接口标准RS232外形尺寸270×86×47（mm）重 量530g(含主机和打印机)标准配置主机、打印机、D型冲击装置、标准里氏硬度块、充电器、 小支承环、尼龙刷可选附件7种不同冲击装置（见第10页表3）、各种异型支承环（第11页表4）、 TH140数据处理软件010-******** 010-********时代仪器 中国名牌功能特点：● 里氏原理、便携测量● 里氏(HL)、布氏(HB)、洛氏(HRC/HRB)、维氏(HV)、肖氏(HS)等6种硬度值实现一次测量、直接转换● 可选配7种不同冲击装置并自动识别● 随机现场打印数据●可通过菜单选择材质并设置冲击方向时代HLN-11A/C 里氏硬度计技术参数：测量范围见第9页表1示值误差和示值重复性见第9页表2测量方向任意工作电压 4.7V~6V 充电电源 9V/ 75mA 充电时间8小时工作温度 0-40℃外形尺寸270×86×47（mm）重 量675g(含主机和打印机)标准配置主机、打印机、D型冲击装置、标准里氏硬度块、充电器、小支承环、尼龙刷可选附件7种不同冲击装置（见第10页表3）、各种异型支承环（见第11页表4）010-******** 010-********时代仪器中国名牌功能特点：● 点阵液晶，全中文显示，信息丰富● 菜单式操作，操作简单方便● 一台主机可配备7种不同冲击装置使用，更换时不需校准，自动识别● 可存储48～350组（冲击次数32～1）测量值● 可设置上、下限，超出范围自动报警● 在所有显示界面均可按【帮助】键得到操作提示● 有背光显示，方便暗环境使用● 具有示值软校准功能● 可打印任意份测试结果● 带有RS232接口，多种通讯方式，满足不同用户的个性需求● 可自行更换充电电池时代TH120里氏硬度计技术参数：测量范围(170～960)HLD (17.9-69.5)HRC硬 度 制里氏、肖氏、布氏、洛氏A、洛氏B、洛氏C、维氏测量方向360°示值重复性6HLD(HLD=760时)示值误差±6HLD(HLD=760时)打印纸宽44.5±0.5mm 打印纸卷直径40mm充电时间2～3.5小时充电电源12V/600mmA使用温度0℃～40℃相对湿度≤90％外形尺寸234×88×46mm 重 量0.6kg010-******** 010-********时代仪器 中国名牌功能特点：● 可将HL值转换成布洛维或肖氏硬度值● 直接测量大型或重型的试件● 可测已安装的机械或永久性组装的部件● 金属材料仓库的材料区分● 可测大型工件的狭小空间等● 体积小、重量轻、易于操作● TH130配D型冲击装置● TH132配C型冲击装置，更适合薄、轻以及带表面硬化 层等零部件的测量●TH134配DL型冲击装置，更适合测量深槽槽底或型面（如齿面）零部件的测量时代TH130/132/134系列里氏硬度计技术参数：测量范围见第9页表1示值误差和示值重复性见第9页表2测量方向任意球 头碳化钨充电电源9V/75mA 工作时间持续使用8小时工作温度0~40℃外形尺寸155×24×55（mm）重 量180g标准配置主机（含冲击装置）、标准里氏硬度块、充电器、小支承环、尼龙刷可选附件TA230打印机、异型支承环（见第11页表4）010-******** 010-********时代仪器中国名牌功能特点：● 英文操作界面，背光显示● 可实现六种硬度(HL、HRB、HRC、HB、HV、HS)之间的转换● 可存储最大256个数据● 可与打印机连接● 欠压指示● 具有自动关机功能● TH150配有D型冲击装置● TH152配有C型冲击装置，更适合薄、轻及带表面硬化层等的零部件的测量● TH154配有DL型冲击装置，更适合测量深槽槽底或型面(如齿面)等零部件的测量时代TH150/152/154系列里氏硬度计技术参数：测量范围见第9页表1示值误差和示值重复性见第9页表2测量方向任意球 头碳化钨工作电压3V电 源CR 1/2 AA（1节）工作温度0~40℃外形尺寸213×60×39(mm)重 量约155g（不包括电池）标准配置主机（含冲击装置）、标准里氏硬度块、小支承环、尼龙刷可选附件TA230打印机、异型支承环（见第11页表4）010-******** 010-********时代仪器 中国名牌功能特点：● 可实现六种硬度（HL、HRC、HRB、HRA、HB、HV、HS）之间的相互转换● 带有电压显示和欠压提示，有欠压自动关机功能● 具有示值软校准功能TH170● 全中文菜单式操作、背光显示● 可预先设置硬度值上、下限，超出范围自动报警● 可存储270个平均值，分为9个文件，方便存取● 根据用户的要求，可配备微机软件，功能更加强大，满足质量保证活动和管理的更高要求TH1100● 中/英显示● 存储1组值（当前测试值）● 可预设平均值次数● 造型小巧、操作简便● 可充电锂电池● 适合工件大范围内多处测量部位的快速检验TH170TH1100时代TH170/TH1100里氏硬度计技术参数：TH170TH1100测量范围见第9页表1示值误差和示值重复性见第9页表2冲击装置D 测量方向任 意上下限设置范围（170-960）HLD 无电 源AAA尺寸(7#)1.5V干电池2节充电锂电池工作温度0~40℃通讯接口标准USB2.0无外型尺寸155×55×25（mm）145×35×30（mm）重 量约166g130g标准配置主机（含冲击装置）、干电池2节、标准里氏硬度块、尼龙刷主机（含冲击装置）、充电器、标准里氏硬度块、尼龙刷可选附件异型支承环（见第11页表4）型 号性 能010-******** 010-********时代仪器中国名牌功能特点：● 专业测量轧辊的肖氏硬度值● 里氏(HL )、布氏(HB )、洛氏(HRC/HRB/HRA )、维氏(HV )、 肖氏(HS )等6种硬度值实现一次测量● 可配置7种不同冲击装置并自动识别● 随机现场打印数据● 限值预设、超差报警● 可接PC 机进行测量数据的分析管理● 可存储48-350组测量值● 全中文菜单、背光显示，方便操作时代HS141轧辊专用型硬度计技术参数：测量范围（30～110）HSD 示值误差和示值重复性见第9页表2测量方向任意充电电源12V/DC 600mA 充电时间2小时（有过充保护）工作温度 0～40℃通讯接口标准RS232外型尺寸270×86×47（mm）重 量530g(含主机和打印机)标准配置主机、打印机、D型冲击装置、标准里氏硬度块、充电器、 小支承环、尼龙刷可选附件7种不同冲击装置（见第10页表3）、各种异型支承环（见第11页表4）010-******** 010-********时代仪器 中国名牌里氏硬度计测量范围里氏硬度计测量范围（表1）示值误差和示值重复性（表2）序号冲击装置类型标准里氏硬度块硬度值示值误差示值重复性1D 760±30HLD 530±40HLD ±6HLD ±10HLD 6HLD 10HLD 2DC 760±30HLDC 530±40HLDC ±6HLDC ±10HLDC 6HLDC 10HLDC 3DL 878±30HLDL 736±40HLDL ±12HLDL 12HLDL 4D+15766±30HLD+15544±40HLD+15±12HLD+1512HLD+155G 590±40HLG 500 ±40HLG ±12HLG 12HLG 6E 725±30HLE 508±40HLE ±12HLE 12HLE 7C822±30HLC 590±40HLC±12HLC12HLC材料硬度制冲击装置D/DC D+15C GE DL Steel and cast steel 钢和铸钢HRC 17.9～68.519.3～67.920.0～69.522.4～70.720.6～68.2HRB59.6～99.647.7～99.937.0～99.9HRA 59.1～85.861.7～88.0HB 127～65180～63880～68390～64683～66381～646HV 83～97680～93780～99684～104280～950HS32.2～99.533.3～99.331.8～102.135.8～102.630.6～96.8Steel 锻钢HB 143～650CWT ,ST 合金工具钢HRC 20.4～67.119.8～68.220.7～68.222.6～70.2HV 80～89880～935100～94182～1009Stainless steel不锈钢HRB 46.5～101.7HB 85～655HV85～802GC,IRON 灰铸铁HRC HB 93～33492～326HV NC,IRON 球墨铸铁HRC HB 131～387127～364HV C,ALUM 铸铝合金HB 19～16423～21032～168HRB 23.8～84.622.7～85.023.8～85.5BRASS 铜锌合金HB 40～173HRB 13.5～95.3BRONZE 铜锡（铝）合金HB 60～290COPPER纯铜HB45～315010-******** 010-********时代仪器中国名牌里氏硬度计冲击装置冲击装置技术参数一览表（表3）D DC DL C D+15GE 冲击装置类型D/DC/DL D+15C G E 冲击能量11mJ 11mJ 2.7mJ 90mJ 11mJ 冲击体质量 5.5g/5.5g/7.2g 7.8g 3.0g 20g 5.5g 球头硬度1600HV 1600HV 1600HV 1600HV 5000HV 球头直径3mm 3mm 3mm 5mm 3mm 球头材料碳化钨碳化钨碳化钨碳化钨金刚石冲击装置直径20/20/6mm 20mm 20mm 30mm 20mm 冲击装置长度147/86/202mm 162mm 141mm 255mm 155mm 冲击装置质量75/50/60g 80g 75g 250g 80g 冲击最大硬度940/940/950HV940HV 1000HV 650HV 1200HV 试件表面平均粗糙度(Ra) 1.6μm1.6μm0.4μm6.3μm1.6μm试件最小重量可直接测量>5kg >5kg >1.5kg >15kg >5kg 需稳定支承2~5kg 2~5kg 0.5~1.5kg 5~15kg 2~5kg 需密实耦合0.05~2kg0.05~2kg0.02~0.5kg0.5~5kg0.05~2kg试件最小厚度密实耦合5mm 5mm 1mm 10mm 5mm 硬化层最小厚度0.8mm0.8mm0.2mm1.2mm0.8mm球头压痕尺寸硬度300HV时压痕直径0.54mm 0.54mm 0.38mm 1.03mm 0.54mm 压痕深度24μm 24μm 12μm 53μm 24μm 硬度600HV时压痕直径0.54mm 0.54mm 0.32mm 0.90mm 0.54mm 压痕深度17μm 17μm 8μm 41μm 17μm 硬度800HV时压痕直径0.35mm 0.35mm 0.35mm -0.35mm 压痕深度10μm10μm 7μm -10μm 冲击装置适用范围D型测量通用件；DC型测量内孔或狭小空间内部表面；DL型测量细长窄槽底D+15型测量沟槽或凹入的表面C型测量小的或轻薄的试件及表面硬化层G型测量大的或厚重的试件及表面较粗糙的铸锻件E型适合测量硬度极高的试件010-******** 010-********时代仪器 中国名牌功能特点：当被测表面曲率半径小于30m m （D、DC、D+15、C、E型冲击装置）或小于50mm（G型冲击装置）的试样在测试时，应使用小支承环或异型支承环。
涂层测厚仪使用方法 测厚仪如何操作
涂层测厚仪使用方法测厚仪如何操作涂层测厚仪具有测量误差小、牢靠性高、稳定性好、操作简便等特点，可无损地测量磁性金属基体（如钢、铁、合金和硬磁性钢等）上非磁性涂层的厚度（如铝、铬、铜、珐涂层测厚仪具有测量误差小、牢靠性高、稳定性好、操作简便等特点，可无损地测量磁性金属基体（如钢、铁、合金和硬磁性钢等）上非磁性涂层的厚度（如铝、铬、铜、珐琅、橡胶、油漆等）及非磁性金属基体（如铜、铝、锌、锡等）上非导电覆层的厚度（如:珐琅、橡胶、油漆、塑料等）。
涂层测厚仪使用方法如下：1、基体金属特性：对于磁性方法，标准片的基体金属的磁性和表面粗糙度，应当与试件基体金属的磁性和表面粗糙度相像。
2、基体金属厚度：检查基体金属厚度是否超过临界厚度，假如没有，进行校准后，可以测量。
3、边缘效应：不应在紧靠试件的突变处，如边缘、洞和内转角等处进行测量。
4、曲率：不应在试件的弯曲表面上测量。
5、读数次数：通常由于仪器的每次读数并不完全相同，因此必需在每一测量面积内取几个读数。
覆盖层厚度的局部差异，也要求在任一给定的面积内进行多次测量，表面粗造时更应如此。
6、表面清洁度：测量前，应清除表面上的任何附着物质，如尘土、油脂及腐蚀产物等，但不要除去任何覆盖层物质。
7、磁场：四周各种电气设备所产生的磁场会严重干扰磁性测厚工作8、测头取向：测头的放置方式对测量有影响，在测量时应当与工件保持垂直。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
涂层测厚仪测量结果不精准紧要是由下面几种原因引起：1、强磁场的干扰。
当仪器在强电磁场相近工作时，测量会受到严重的干扰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3
第三章 使用方法
一、基本测量步骤 1、准备好待测试件（参见第五章）。 2、将测头置于开放空间，按一下“ON/C”键，开机。 3、检查电源
●无“╪”显示，表示电池电压正常； ●“╪”出现，表示电池电压已低落，应充电； ●开机后，出现“╪”并自动关机，表示电池电压已低至极限，应立即充电。 4、正常情况下，开机后显示上次关机前的测量值。
1块
充电器
1个
2、选购件
TA210 打印机
1台
3、仪器结构
本仪器基本组成部分见图 1
1.测头 ⒉ 液晶显示屏幕 ⒊▲键 ⒋▼键 ⒌MODE 键 6. ON/C 键 ⒎ 充电插座 ⒏ 打印机插座 ⒐ 外壳
图1
2
第二章 技术参数
一、性能指标 一、 性能指标
⒈ 测量范围及测量误差（见表一）
型号 TT230
在无任何操作的情况下，大约 2~3min 后仪器自动关机。 二、各项功能及操作方法 1、测量方式（单次测量⇔连续测量）
●单次测量方式──测头每接触被测件 1 次，随着一声鸣响，显示测量结果。 如若再测量，须提起测头离开被测件，然后再压下测头。
●连续测量方式──不提起测头测量，测量过程中不伴鸣响，显示屏连续显示 测量结果。
DIS．STATS？
按▲或▼键，平均值（MEAN）、最大测量值（MAX）、最小测量值（MIN）、测
量次数（NO．）、标准偏差（S．DEV）可依次显示。
例如：
MEAN 100 µm
MAX 103 µm
5
MIN 99 µm
NO. 5
S. DEV 1.6 µm
若要回到测量状态，按“MODE”键或“ON/C”键即可。 5、米、英制转换
时代 TT230 数字式覆层测厚仪 使用说明书
时代集团公司
目录 第一章 概述……………………………………………………………………2
一、适用范围 二、基本原理 三、基本配置及仪器结构 第二章 技术参数………………………………………………………………3 一、性能指标 二、主要功能 第三章 使用方法………………………………………………………………4 一、基本测量步骤 二、各项功能及操作方法 ⒈ 测量方式（单次测量⇔连续测量） ⒉ 工作方式（直接方式⇔成组方式） ⒊ 删除 ⒋ 统计计算 ⒌ 打印 ⒍ 关于“MODE”键 第四章 仪器的校准………………………………………………………………7 一、校准标准片 二、基体 三、校准方法 第五章 与仪器使用有关的注意事项……………………………………………8 一、影响测量精度的因素及有关说明 二、使用仪器时应当遵守的规定 三、关于测量结果的说明 第六章 保养与维修………………………………………………………………10
称为基本校准。通过输入 6 个校准值（一个零值和 5 个厚度值）可重新校准测头。 基本校准操作方法如下： a.在仪器关闭状态下按住▼键再按 ON/C 键开机，随着一声鸣响即进入基本校准 方式。屏幕显示如下：
B—Calibrate
b.先校零值（见零点校准）。可连续重复多次，以获得一个多次校准的平均值， 这样可提高校准的准确性。
按“MODE”键直至屏幕显示
UNIT？
按▲键显示英制单位“mil”,例如：
40mil
在“UNIT?”状态下，按▼键显示米制单位“μm”或“mm”。例如：
1.00mm
只有测量值和统计值参与米、英制转换。
6、打印功能 ●单次打印──与单次测量方式相对应，每测量一次，打印一个测量值。操作
方式是：在单次测量方式下，按“MODE”键直至屏幕显示
厚度（如铜、铝、锌、锡等基底上的珐琅、橡胶、油漆镀层）。
基本工作原理是：利用高频交变电流在线圈中产生一个电磁场，当测头与覆盖
层接触时，金属基体上产生电涡流，并对测头中的线圈产生反馈作用，通过测量电
涡流的大小可导出覆盖层的厚度。
三、基本配置及仪器结构
1、基本配置
TT230 主机
1台
标准样片
1盒
标准基体
PRT ONE？
按“ON/C”键确认后，屏幕显示
PRT ON
此后，每次测量都将打印。若要放弃打印，在“PRT ONE？”状态下，按▲或▼键 即可。
●连续打印──连续打印既适用于单次测量方式也适用于连续测量方式，内存 中的全部测量值及统计值一并打印输出。操作方法是： 按“MODE”键直至屏幕显示
PRT ALL？
按“ON/C”键确认后，屏幕显示
PRT ON
同时打印输出内存中的所有测量值及统计值。若要放弃打印，在 “PRT ALL？”状 态下，按▲或▼键即可。
●打印机与本仪器的连接
只有本公司开发设计的打印机可与本仪器连接，进行打印工作。将打印连线一头接
6
打印机，另一头接本仪器，打开打印机电源，按上述方法操作即可。 6、关于“MODE”键 按住“MODE”键不松开，各状态提示将依次出现。
第四章 仪器的校准
为使测量准确，应在测量场所对仪器进行校准。 一、校准标准片（包括箔和基体）
已知厚度的箔或已知覆盖层厚度的试样均可作为 校准标准片。简称标准片。
1、校准箔 对本仪器，“箔”是塑料箔。“箔”有利于曲面上 的校准。 ⒉ 有覆盖层的标准片 采用已知厚度的、均匀的、并与基体牢固结合的覆 盖层作为标准片。对于本仪器，覆盖层应是非导电的。 二、基体 1、 对于本仪器标准基体金属的电性质，应当与待 测试件基体金属的电性质相似。为了证实标准片的适用性，可用标准片的基体与待 测试件基体上所测得的读数进行比较。 2、 如果待测试件的基体金属厚度没有超过参数表 中所规定的临界厚度，可采用下面两种方法进行校准： （1）在与待测试件的基体金属厚度相同的金属标准片上校准； （2）用一足够厚度的，电学或磁学性质相似的金属衬垫标准片或试件，但必须 使基体金属与衬垫金属之间无间隙。对两面有覆盖层的试件，不能采用衬垫法。 （3）如果待测覆盖层的曲率已达到不能在平面上校准，则有覆盖层的标准片的 曲率或置于校准箔下的基体金属的曲率，应与试样的曲率相同。 三、校准方法 本仪器有两种测量中使用的校准方法，零点校准；二点校准；还有一种针对测 头的基本校准。 1、零点校准 a.在基体上进行一次测量，仪器显示＜×.×µm＞。 b.按一下“ON/C”键，屏显＜0.00µm＞即完成零点校准。 c.要准确地校准零点，须重复上述 a、b 以获得基体测量值小于 1µm，这样有利 于提高测量精度。零点校准完成后就可进行测量了。 2、二点校准 a.先校零点（见上）。 在厚度大致等于预计的待测覆盖层厚度的标准片上进行一次测量，屏幕显示＜ ×××µm＞。 b.用▲或▼键修正读数，使其达到标准片上的标称值。校准已完成，可以开始 测量了。 注意：即使显示结果与标准片值符合，按▲、▼键也是必不可少的，例如按一次▲ 键一次▼键。如欲较准确地进行二点校准，可重复 b、c 过程，以提高校准的精度，
4
Tested 15!
此时可用“PRINT ALL？”打印出该组数值及其统计计算值。用“DEL ALL？”删除该组数据，否则不能进行新的测量。成组方式避免了直接方式下新值 替旧值的随意性。 ●两种方式的转换方法是： a. 按“MODE”键直至屏幕显示
DIRECT？
按“ON/C”键确认后，屏幕显示
DIRECT？
工作原理 电涡流
测量范围 （µm）
0~1250
表一 低限分辨 力（µm）
1
示值误差（µm）
零点校准
二点校准
±（3%H+1）
±[（1%~ 3%）H+1]
型号 TT230
待测基体
最小曲率半径
（mm）
凸3
凹 10
基体 最小面积的直径
（mm）
∅5
基体临界厚度 （mm）
0.3
注：H—标称值 ⒉ 使用环境：
温度：0~40℃ 湿度：20%～75% 无强磁场环境 3、电源：镍镉电池 3.6 V 二节 4、外型尺寸：150mm×55.5mm×23mm 5、重量：150g 二、主要功能 ● 可进行零点校准及二点校准，并可用基本校准 法对测头的系统误差进行修正； ● 具有两种测量方式：连续测量方式 （CONTINUE）和单次测量方式（SINGLE）； ● 具有两种工作方式：直接方式和成组方式； ● 具有删除功能：对测量中出现的单个可疑数据进行删除，也可删除存贮区 内的所有数据，以便进行新的测量； ● 设有五个统计量：平均值（MEAN）、最大值（MAX）、最小值（MIN）、 测试次数（NO．）、标准偏差（S．DEV）； ● 具有米、英制转换功能； ● 具有打印功能，可打印测量值、统计值； ● 具有欠压指示功能； ● 操作过程有蜂鸣声提示； ● 具有错误提示功能； ● 具有自动关机功能。
7
减少偶然误差。 3、在喷沙表面上校准 喷沙表面的特性导致了测量值大大偏离真值，其覆盖层厚度大致可用下面的方
法确定 a.仪器要用三、⒈或三、⒉的方法在曲率半径和基材相同的平滑表面校准好。 b.在未涂覆的经过同样喷沙处理的表面测量 10 次左右，得到平均值 Mo。 c.然后，在已涂覆的表面上测量 10 次得到平均值 Mm。 d.（Mm—Mo）±S 即是覆盖层厚度。其中 S（标准偏差）是 SMm 和 SMo 中较 大的一个。 4、仪器的基本校准 在下述情况下，改变基本校准是有必要的： ── 测头顶端被磨损 ── 测头修理后 ── 特殊的用途 在测量中，如果误差明显地超出给定范围，则应对测头的特性重新进行校准，
1
第一章 概述
一、适用范围
本仪器是一种超小型测量仪，它能快速、无损伤、精密地进行非磁性金属基体
上非导电覆层厚度的测量。可广泛用于制造业、金属加工业、化工业、商检等检测
领域。由于该仪器体积小、测头与仪器一体化，特别适用于工程现场测量。
二、基本原理
本仪器采用了涡流测厚法，可无损伤地测量非磁性金属基体上非导电覆盖层的
c.使用标准片，按厚度增加的顺序做五个厚度的校准（见二点校准中的 b、c）。 每个厚度应至少是上一个厚度的 1.6 倍以上，理想的情况是 2 倍。例如：50、100、 200、400、800µm。最大值应接近、但低于测头的最大测量范围。
