(重要)门窗常规设计规范知识
门窗设计规范
一、加工检查1、型材检查1.1 长度尺寸允许偏差+15mm、-0mm。
1.2 断面尺寸允许偏差±0.3mm。
1.3 扣条与主料配合缝允许偏差0.3mm。
1.4 壁厚允许偏差±0.1mm。
1.5 表面应平滑,不允许有裂纹及影响使用杂质和气泡等缺陷。
1.6 颜色一致,不能有明显色差。
2、下料检查2.1 尺寸允许偏差±0.5mm。
2.2 断面尺寸允许偏差±0.3mm。
2.3 扣条与主料配合缝允许偏差0.3mm。
2.4 弯曲度允许偏差1mm/m。
2.5 型材表面平滑,不允许有裂纹及影响使用的杂质和凹凸不平等缺陷。
2.6 型材颜色距一米观察不能有明显色差。
3、配料检查3.1 钻孔要圆，不要乱打乱划，孔圆直径允许偏差0.5 mm。
3.2 排水孔：排水孔应用冲床进行冲孔，固定框和平开门窗外侧铝型材在组框前开设排水孔，平开窗开启扇位置必须设两个（扇宽小于400铣一个）排水孔，底部窗框和中横框，距角部100mm，框宽<1500mm开设2孔，1500~1800开设3孔，大于1800以上开设4孔。
单框宽度小于400中间铣一个孔。
3.3 框排水孔为6*35mm，平开窗扇排水孔5.5*20mm。
3.4 所有框、中梃排水孔都必须有雨水盖。
3.5 窗执手安装位置在扇的1/2处。
门执手安装，标准门从外框下口向上1100位置，并按执手位要求准确钻铣标准的安装孔。
孔径允差±0.3mm。
（加工图标明高度的以加工图为准）3.6 胶条的安装要平直、均匀，无脱槽现象，对角接口完好。
3.7 平开门窗的中梃端铣槽口长度允许偏差±0.3mm。
4、组装检验4.1 铝合金推拉门窗的组装用螺钉连接，螺钉一定要拧到位，对接处表面平整度允许偏差为±0.3 mm，型材对接缝隙允许偏差不大于0.5mm。
4.2 铝合金平开门窗框挤角缝隙，表面平整度不超过±0.3mm，对角接口处要清洁，无残余胶，并且挤角刀口处用密封胶填平挤痕。
门窗设计规范标准[详]
![门窗设计规范标准[详]](https://img.taocdn.com/s3/m/cd745c922b160b4e777fcf0e.png)
门窗设计规前言:为了使门窗设计工作程序化、系统化、规化，提高门窗设计工作的效率和质量，特制定此规。
所有设计人员应熟读并掌握此规，从而达到以下目的：1、掌握门窗设计基本原则；2、熟悉门窗设计部的工作容，了解门窗设计工作程序；3、熟读门窗设计规并严格按照规要求出图；本规分为两个部分第一章：门窗设计工作围及程序第二章：门窗设计图纸规本规为试用本，如有不合理之处请及时提出宝贵意见并修改,！第一章:门窗设计工作围及程序一.门窗设计工作容1、门窗方案图设计：(投标)1)设计说明2)典型窗型强度计算3)分格图设计4)立面图设计5)节点结构设计2、门窗配套加工设计：(设计)1)设计说明2)典型窗型强度计算3)分格图设计4)立面图设计5)节点结构设计6)型材提料单7)下料加工细目8)绘制加工图9)附件提料单10)玻璃提料单(板件)11)型材下料优化单12)玻璃安装适配表3、门窗成本预算：1)型材用量核算2)整窗成本预算二、门窗设计基本原则设计人员在设计阶段应充分考虑门窗的性价比,力求使整个工程的造价与其性能及功能相匹配,以下几项为门窗设计时应注意的问题:1、分格设计:1)应尽量保证原建筑设计风格不变；2)考虑目前现有的结构配套是否可以实现该功能；3)满足强度的要求；4)寻求功能成本的最优化；2、配套五金件选择：了解所采用的五金件厂家、产品名称及其所使用的槽口标准；3、窗型系列及配套选择：1)结合建筑的物分格及性能要求,以及当前我公司门窗产品线结构所能够实现的功能及特点确定窗型系列；2)根据功能及强度要求确定具体的型材及附件配套；➢边框选择：外视面宽度及五金件空间要求确定边框系列➢中梃选择：外视面宽度要求确定中梃系列强度要求确定是否需要加强中梃五金件及视觉效果要求确定外加强中梃➢扇框选择：根据所选五金件的槽口标准确定扇的槽口标准根据扇的分格尺寸及执手的尺寸确定扇的系列➢扣条的选择:根据玻璃的厚度选择合适的扣条系列根据视效果要求选择直角或圆弧扣条4、除以上要求外，还应该考虑加工的难易程度及装配的可靠方便性，从而制定出更优的配套方案及合理的加工方案；5、型材下料优化单的设计应尽量以原材料长度为6000㎜设计,如材料利用率很低且订货量很大应考虑原材料定尺；6、玻璃的选用:1)面积超过1.5㎡需要采用安全玻璃(夹胶或钢化)；2)据地标高度低于900㎜的玻璃需要采用安全玻璃(夹胶或钢化)；3)中空玻璃板幅过大应考虑增加中空层的厚度,单块玻璃面积一般不易超过2.5㎡；三、门窗设计程序1、方案设计：1)签订方案设计协议(客户)2)填写门窗方案设计原始资料表(客户)3)下发门窗方案设计任务单(设计人员)4)门窗方案设计(设计人员)2、门窗配套加工设计：1)签订方案设计协议(客户)2)填写门窗方案设计原始资料表(客户)3)下发门窗方案设计任务单(设计人员)4)门窗配套设计(设计人员)5)签审图的绘制(分格图立面图节点图)；a)定料单(型材附件)；※注:待签审图签字确认后b)针对工程进行详细的设计；第二章门窗设计图纸规本规只适用于门窗设计,是在丽格设计规的基础上针对于门窗设计工作的补充,以下容如有不详请参照丽格设计规：一、图纸编号原则1、设计号:1)方案设计: 70151-701802)配套加工设计: 70181-70199编号举例说明年月注:如一项工程分为多个项目,则可在设计号后加尾号A、B、C…,例如70181A2、图纸编号:1)分格图： K-0XX2)立面图： K-1XX3)节点图： K-4XX4)钢附框组装图： GZ-0XX5)加工下料细目： JX-0XX6)加工组装图：专用型材加工图：JG-X1aaaX2‘X1’表示型材系列(对照如下表)‘aaa’为型材编号后三位(如560020取值020)‘X2’表示序列号(1～9)通用型材加工图:T-0X1X2‘X1’表示型材类别(对照如下表)‘X2’表示序列号(1～9)7)型材提料单： KT-0X8)附件提料单： FT-0X9)玻璃提料单： BT-0X10)型材下料优化单： TC-0X注:需加设页眉(型材编号)、页脚(页码)；11)玻璃安装适配表： BA-0X二、图幅及纸要求1、图纸幅面：A3 (立面图分格图节点图钢附框组装图加工下料细目加工组装图)A4 (型材提料单附件提料单玻璃提料单型材下料优单玻璃安装适配表)2、图纸种类：方案图: 白图签审图: 白图配套加工图: 硫酸图三、制图要求:1、分格图：1)出图打印比例: 1:30 (1:20)2)字体、线型、尺寸标注2、立面图:3、节点图:1)出图打印比例: 1:1.5 1:2 1:2.52)字体、线型、尺寸标注4、加工组装图：1)出图打印比例： 1：2 1：12)字体、线型、尺寸标注四、制图模板:为了方便使用以上图纸中要求的字体样式、标注样式以及层的使用均制作为制图模板,分别为:1)门窗分格图模板-用于绘制分格图2)门窗节点图模板-用于绘制节点图3)门窗加工图模板-用于绘制加工组装图注:以上三个文件均存于AUTOCAD2006/Template/五、图纸表达要求:1、分格图：分格图绘制标准：1)绘制外视图；2)虚线表示开,实线表示外开；3)尖点表示合页端；分格图表达要求：1)说明所有视图均为外视图；2)需明确门窗编号及数量；3)注明门窗的位置及使用功能；4)注明门窗的窗型系列及功能分类(如外开/开等)；5)注明选用加强中梃的型材编号；6)注明边框与洞口的间隙及洞口连接方式(钢附框/连接片)；2、节点图：节点图绘制标准:1)节点图索引放在图的右上角；2)节点图需表达横向剖面及纵向剖面的节点大样,横向剖面图的下方为室外,纵向剖面图的左方为室外;节点图表达要求:1)需绘制门窗工程中所有不同组装方式的窗型节点;2)需注明各位置的型材、附件编号或名称;3)需表示出各部位的外形尺寸及尺寸推算需要的尺寸链;4)明确分格尺寸的标注位置;3、加工组装图：加工图需明确表明各种加工方式及各部位的加工尺寸,加工图需绘制各种情况的通用加工图,并在需要表达装配关系的地方配组装图;(加工图需以三视图及适当配三维图表达)4、玻璃提料单:需明确表达玻璃厚度、玻璃加工尺寸、加工数量以及是否钢化、夹胶、镀膜、磨砂、防火等特殊要求;5、附件提料单:需汇总工程中所需要的各种附件名称、材质、数量、国标号以及用途等；6、型材优化单:表明下料料缝(通常切45°角料缝25㎜,切直角料缝15㎜/10㎜)、型材编号、原材料长度;7、型材提料单:需表明型材的名称、编号、原材料长度、数量以及表面处理方式、室外颜色等，以及工程名称、工程分项说明、并注明备料数量；六、工程文件管理：文件存储路径:D ：/门窗D分格、节点 细目 提料单 加工图 电子邮件 RTX分格、节点 电子邮件 RTX2006（年份）01（月份）2007（年份）预算、分格 电子邮件 RTX01（日期）名称 02（月份） 03（月份） 04（月份） 技术文件 收邮件发邮件 背景说明.doc02（日期）名称 04（日期）名称 03（日期）名称 …………说明：1、背景说明是word文档，工作记录是excel表格，其它是文件夹；2、共享文件应为空文件夹，收发文件后应立即处理；七、图纸装订：在图纸装订时需打印封面以及图纸目录,然后按如下的装订顺序进行装订:封面→目录→型材提料单→附件提料单→玻璃提料单→玻璃安装适配表→下料优化单→分格→节点→细目→加工组装图附加问题说明1)型材下料尺寸均保留一位小数；开窗挡水沿按计算出理论尺寸后减掉2㎜,门槛减掉1㎜；2)转接框与边框连接时所留0.2㎜缝隙在计算下料尺寸时不考虑,节点形式不变；3)几种附件名称的规叫法：009280－边框调整件A009281－边框调整件B 009282－边框调整件C009270－楔形垫块 009271－角垫块4)五金件提料时应注意:单位均为“套”窗－开启机构（铰链+执手）门-锁闭机构+合页另外：提合页时应注意合页的中心距要表达清楚。
门窗常规设计规范知识
门窗常规设计规范知识1.基本尺寸规范门窗的宽度、高度和厚度应根据所处位置和实际使用要求来确定。
一般来说，门窗的高度应该在2000-2400mm之间，而宽度要根据通行的要求来确定，如门窗通往主要通道的宽度至少应为900mm。
2.开启方式门窗的开启方式应根据空间使用、人流量、逃生需求以及使用者的需求来确定。
常见的开启方式有向内开启、向外开启、推拉式、折叠式等。
在选择开启方式时，需要考虑到通风、光照和使用的便利性。
3.透光性和隔音性门窗的透光性和隔音性是门窗设计的重要指标。
透光性指的是门窗的材料和设计能够使自然光尽可能地透过门窗进入室内，提供良好的自然采光条件。
隔音性指的是门窗的设计和材料能有效隔离室内和室外的噪音。
4.安全性门窗的安全性是门窗设计的核心要求之一、门窗应具备抗风压、抗外力以及耐久性。
门窗材料要选择坚固耐用的材料，如铝合金、钢材等。
门窗的锁具和把手也必须符合相关的安全标准。
5.防水性和防风性门窗应具备较好的防水性能和防风性能，特别是安装在外墙的门窗。
门窗的材料和密封设计应能有效防止雨水的渗入，同时能承受一定的风压，确保室内环境不受外部环境的影响。
6.美观度门窗作为建筑的重要组成部分，应具备良好的外观设计和装饰效果，以达到建筑整体的美观度。
门窗的颜色、纹理、线条等要与建筑风格相协调，符合整体设计的要求。
7.保温性和节能性门窗应具有一定的保温性和节能性能。
门窗的选择要考虑材料的导热系数和隔热性能，以减少室内外温度的传递和能量的损失，提高室内舒适度和能源利用效率。
8.使用寿命和维护保养门窗的设计和材料选择应考虑其使用寿命和维护保养的便利性。
合理选择材料和施工工艺可以延长门窗的使用寿命，同时门窗的维护保养应简单易行，如易于清洁和涂漆。
总而言之，门窗的常规设计规范是在门窗设计中应遵循的规范和原则，旨在确保门窗的功能、安全性、美观度和使用寿命。
设计师在进行门窗设计时应全面考虑以上规范，以满足用户的需求和提升建筑的品质。
(重要)门窗常规设计规范知识

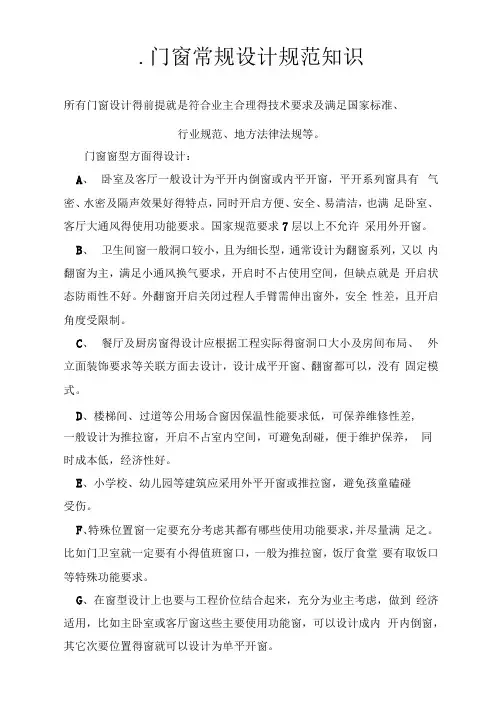

.门窗常规设计规范知识所有门窗设计得前提就是符合业主合理得技术要求及满足国家标准、行业规范、地方法律法规等。
门窗窗型方面得设计：A、卧室及客厅一般设计为平开内倒窗或内平开窗，平开系列窗具有气密、水密及隔声效果好得特点，同时开启方便、安全、易清洁，也满足卧室、客厅大通风得使用功能要求。
国家规范要求7层以上不允许采用外开窗。
B、卫生间窗一般洞口较小，且为细长型，通常设计为翻窗系列，又以内翻窗为主，满足小通风换气要求，开启时不占使用空间，但缺点就是开启状态防雨性不好。
外翻窗开启关闭过程人手臂需伸出窗外，安全性差，且开启角度受限制。
C、餐厅及厨房窗得设计应根据工程实际得窗洞口大小及房间布局、外立面装饰要求等关联方面去设计，设计成平开窗、翻窗都可以，没有固定模式。
D、楼梯间、过道等公用场合窗因保温性能要求低，可保养维修性差,一般设计为推拉窗，开启不占室内空间，可避免刮碰，便于维护保养，同时成本低，经济性好。
E、小学校、幼儿园等建筑应采用外平开窗或推拉窗，避免孩童磕碰受伤。
F、特殊位置窗一定要充分考虑其都有哪些使用功能要求，并尽量满足之。
比如门卫室就一定要有小得值班窗口，一般为推拉窗，饭厅食堂要有取饭口等特殊功能要求。
G、在窗型设计上也要与工程价位结合起来，充分为业主考虑，做到经济适用，比如主卧室或客厅窗这些主要使用功能窗，可以设计成内开内倒窗，其它次要位置得窗就可以设计为单平开窗。
2、门窗分格大样方面得设计：A、在满足房间通风要求及玻璃得可擦性得前提下，开启扇要尽量少设置，少设置开启会带来成本降低、乞密、水密及保温性能提高、门窗大视野及通透性提高。
B、门窗分格得设计也要与整体建筑立面相协调，同一层得门窗高度分格须对应，同一立面位置得门窗宽度分格须对应，以提高门窗及建筑得里面效果。
C、门窗开启得设计要充分考虑开启位置周围房间结构及家俱得布局。
要向墙得一側开启；开启扇要对应门口，以使通风顺畅；就是否便利开启，90度开启过程就是否刮碰房内物体，开启后就是否对人活动造成不便，例如：工程设计时经常遇到卫生间与厨房得水龙头及淋浴房等影响内开窗扇得开启，此时就需要对窗分格进行调整；平开及推拉窗要充分考虑开启扇左右撇得设计，推拉窗常开得扇要设计在室内滑道。
建筑设计中的门窗设计规范要求
建筑设计中的门窗设计规范要求在建筑设计过程中，门窗是建筑物与外界的界面，起到隔离、通风、采光等重要功能。
为了确保建筑物的功能和安全性，门窗设计需要符合一系列规范要求。
本文将探讨建筑设计中门窗的规范要求，以保证其设计与实施的合规性。
1. 尺寸要求门窗的尺寸应根据使用功能和建筑布局进行合理确定。
一般来说，门窗的高度应为2.1米到2.2米之间，宽度不应小于0.8米。
对于特定场合，如紧急通道或残疾人通行通道，门窗的尺寸应符合相应的专门规定。
2. 材料要求门窗的材料选择应满足耐久性、安全性和装饰性的要求。
常用的门窗材料包括铝合金、塑料、木材等。
在选材时，应考虑建筑物的用途、环境和气候等因素，并根据相应的行业标准进行选择。
3. 防火要求根据建筑物的用途和类型，门窗需要满足一定的防火要求。
例如，在高层建筑中，门窗应具备一定的防火等级，以确保火灾时能有效地隔离火焰和烟雾的传播。
防火门窗的材料、结构和安装方式均需符合相关的消防规范。
4. 保温隔热要求门窗是建筑物的热量交换通道，良好的保温隔热性能可以有效降低能耗。
因此，门窗的设计需要考虑保温隔热要求，采用隔热材料和结构，以减少能量损失。
同时，可根据当地气候条件，采用双层或多层玻璃，提高门窗的隔热性能。
5. 声学要求门窗的设计还应满足一定的声学要求，尤其是在噪声较大的环境中。
合适的门窗结构和材料能够有效隔离外界噪音，提供室内舒适的环境。
一般来说，门窗的噪声传递量应符合相关的规定，确保室内噪声不会影响使用者的正常生活和工作。
6. 安全防护要求门窗的设计还需要考虑安全防护要求，保障使用者的人身安全和财产安全。
例如，在特殊场所，如银行、地下室或实验室等，门窗需要采用防盗、防爆等特殊设计。
此外，门窗的开关装置应方便易用，同时要求具备一定的防止意外伤害的功能。
7. 操作和维护要求门窗的设计应便于操作和维护，以满足日常使用和维修的需求。
例如，门窗的开关装置应设计合理、使用方便，并且能够经受长期使用的考验。
建筑工程中的门窗设计规范要求
建筑工程中的门窗设计规范要求在建筑工程中，门窗设计是一个至关重要的环节。
不仅仅是作为建筑物的出入口，门窗还承担着保护和美化建筑的功能。
为了确保门窗的质量和安全性，许多规范要求被制定出来。
本文将重点介绍建筑工程中门窗设计的规范要求。
一、选材规范要求在门窗设计中，选材是一个关键环节。
选材不仅关乎门窗的美观度，还关系到其使用寿命和耐久性。
因此，门窗的材料选择应符合以下规范要求：1.1 门窗框材料的选择：门窗框材料通常有铝合金、塑钢、木材等。
在选择门窗框材料时，需要考虑其强度、耐候性和维护方便性等因素。
例如，如果建筑位于湿润地区，选用耐腐蚀性强的材料是必要的。
1.2 门窗玻璃的选择：门窗玻璃的选择关乎隔音、保温和安全性等因素。
根据建筑的功能和使用环境，选择适合的玻璃类型，如普通玻璃、钢化玻璃或夹层玻璃等。
此外，对于需要防火或隐私保护的区域，可以选择相应的特殊玻璃。
二、尺寸规范要求门窗的尺寸规范要求主要涉及以下几个方面：2.1 宽度与高度：门窗的宽度和高度应根据建筑物的功能和使用要求进行设计。
例如，公共建筑的门窗应满足无障碍通行的要求，门窗的高度通常应符合人体工学原理，保证人们能够自如地通过。
2.2 玻璃面积与开启面积：门窗中的玻璃面积和开启面积也需要符合规范要求，以保证建筑物的采光和通风效果。
在玻璃面积方面，需要考虑热量透过、防噪音和防紫外线的要求。
在开启面积方面，需要根据建筑物的功能和紧急疏散要求进行设计。
三、安装规范要求门窗的安装是确保其稳固和密封性的关键。
为了满足安装规范要求，以下几个方面需要被重视：3.1 确保连接牢固：门窗的连接部分应采用坚固的连接件，如螺丝和铆钉等。
在安装过程中，需要确保门窗与墙体的连接牢固，以避免出现安全隐患。
3.2 确保密封性：为了保证门窗的隔音、防水和保温效果，安装过程中需要注意密封条的选择和安装位置。
密封条的质量和安装方式会直接影响门窗的密封性能。
3.3 安全措施：在门窗的安装过程中，应严格遵守安全操作规范。
门窗常规设计规范知识
门窗常规设计规范知识————————————————————————————————作者: ————————————————————————————————日期：ﻩ•门窗常规设计规范知识所有门窗设计的前提是符合业主合理的技术要求及满足国家标准、行业规范、地方法律法规等。
1、门窗窗型方面的设计：A、卧室及客厅一般设计为平开内倒窗或内平开窗，平开系列窗具有气密、水密及隔声效果好的特点,同时开启方便、安全、易清洁,也满足卧室、客厅大通风的使用功能要求。
国家规范要求7层以上不允许采用外开窗。
B、卫生间窗一般洞口较小,且为细长型，通常设计为翻窗系列,又以内翻窗为主,满足小通风换气要求，开启时不占使用空间,但缺点是开启状态防雨性不好。
外翻窗开启关闭过程人手臂需伸出窗外，安全性差,且开启角度受限制。
C、餐厅及厨房窗的设计应根据工程实际的窗洞口大小及房间布局、外立面装饰要求等关联方面去设计，设计成平开窗、翻窗都可以，没有固定模式。
D、楼梯间、过道等公用场合窗因保温性能要求低，可保养维修性差，一般设计为推拉窗，开启不占室内空间,可避免刮碰,便于维护保养，同时成本低，经济性好。
E、小学校、幼儿园等建筑应采用外平开窗或推拉窗,避免孩童磕碰受伤。
F、特殊位置窗一定要充分考虑其都有哪些使用功能要求,并尽量满足之。
比如门卫室就一定要有小的值班窗口,一般为推拉窗，饭厅食堂要有取饭口等特殊功能要求。
G、在窗型设计上也要与工程价位结合起来，充分为业主考虑,做到经济适用,比如主卧室或客厅窗这些主要使用功能窗，可以设计成内开内倒窗，其它次要位置的窗就可以设计为单平开窗。
2、门窗分格大样方面的设计:A、在满足房间通风要求及玻璃的可擦性的前提下,开启扇要尽量少设置,少设置开启会带来成本降低、气密、水密及保温性能提高、门窗大视野及通透性提高。
B、门窗分格的设计也要与整体建筑立面相协调，同一层的门窗高度分格须对应,同一立面位置的门窗宽度分格须对应,以提高门窗及建筑的里面效果。
建筑物门窗设计规范要求
建筑物门窗设计规范要求建筑物的门窗设计规范要求对于建筑物的功能、安全性、美观性等方面具有重要的影响。
下面将详细介绍建筑物门窗设计规范要求的相关内容。
一、门窗的类型1. 门的类型根据使用场所和功能需求，门可以分为主入口门、次出入口门、内门、卫生间门等。
其中，主入口门是建筑物的重要标志，需要具备良好的视觉效果和安全性。
2. 窗的类型窗口的类型多种多样，包括固定窗、推拉窗、平开窗、转窗、落地窗等。
根据建筑的需求，选择合适的窗型能够更好地满足采光、通风、景观观赏等功能。
二、尺寸要求1. 门的尺寸门的尺寸应根据使用场所确定，一般应具备足够的高度和宽度，以便实现人员和物品的顺利进出。
同时，还需要考虑易于残疾人进出的设计，符合无障碍通行标准。
2. 窗的尺寸根据房间的功能和采光需求，窗的尺寸应适当设计。
一般来说，住宅的窗口高度在1.2米至2.2米之间，宽度在0.6米至1.2米之间。
三、材料选择1. 门的材料常见的门材料包括木材、铝合金、钢材等。
对于不同的门类型，根据其安全性、耐用性、防火性等要求，选择合适的材料进行制作。
2. 窗的材料窗的材料也多种多样，例如塑料、木材、铝合金等。
选取材料时要考虑其耐候性、隔热性、密封性等性能，从而提高窗的使用寿命。
四、安全防护1. 防盗措施为了确保建筑物的安全，门窗的设计也需要考虑防盗措施。
例如，在门窗上安装防盗网、防爆膜和强化玻璃等，增加入侵者进入的难度。
2. 防火要求特别是对于公共建筑，门窗的设计还需要符合防火要求。
在设计中应选择防火门窗材料，保证其具备一定的耐火性能，以提供逃生通道和阻隔火灾蔓延的功能。
五、外观美观门窗作为建筑物的重要组成部分，外观美观是其设计的重要考虑因素之一。
设计时要注意与整体建筑风格的协调，并注重门窗的线条、比例和色彩搭配，打造出独特而迷人的外观效果。
六、易于维护门窗在使用过程中需要经常进行维护和保养，因此在设计时要考虑到易于维护的因素。
选择材料和结构，以便方便拆卸和更换，减少维护和维修的成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•门窗常规设计规范知识所有门窗设计得前提就是符合业主合理得技术要求及满足国家标准、行业规范、地方法律法规等。
1、门窗窗型方面得设计:A、卧室及客厅一般设计为平开内倒窗或内平开窗,平开系列窗具有气密、水密及隔声效果好得特点,同时开启方便、安全、易清洁,也满足卧室、客厅大通风得使用功能要求。
国家规范要求7层以上不允许采用外开窗。
B、卫生间窗一般洞口较小,且为细长型,通常设计为翻窗系列,又以内翻窗为主,满足小通风换气要求,开启时不占使用空间,但缺点就是开启状态防雨性不好。
外翻窗开启关闭过程人手臂需伸出窗外,安全性差,且开启角度受限制。
C、餐厅及厨房窗得设计应根据工程实际得窗洞口大小及房间布局、外立面装饰要求等关联方面去设计,设计成平开窗、翻窗都可以,没有固定模式。
D、楼梯间、过道等公用场合窗因保温性能要求低,可保养维修性差,一般设计为推拉窗,开启不占室内空间,可避免刮碰,便于维护保养,同时成本低,经济性好。
E、小学校、幼儿园等建筑应采用外平开窗或推拉窗,避免孩童磕碰受伤。
F、特殊位置窗一定要充分考虑其都有哪些使用功能要求,并尽量满足之。
比如门卫室就一定要有小得值班窗口,一般为推拉窗,饭厅食堂要有取饭口等特殊功能要求。
G、在窗型设计上也要与工程价位结合起来,充分为业主考虑,做到经济适用,比如主卧室或客厅窗这些主要使用功能窗,可以设计成内开内倒窗,其它次要位置得窗就可以设计为单平开窗。
2、门窗分格大样方面得设计:A、在满足房间通风要求及玻璃得可擦性得前提下,开启扇要尽量少设置,少设置开启会带来成本降低、气密、水密及保温性能提高、门窗大视野及通透性提高。
B、门窗分格得设计也要与整体建筑立面相协调,同一层得门窗高度分格须对应,同一立面位置得门窗宽度分格须对应,以提高门窗及建筑得里面效果。
C、门窗开启得设计要充分考虑开启位置周围房间结构及家俱得布局。
要向墙得一侧开启;开启扇要对应门口,以使通风顺畅;就是否便利开启,90度开启过程就是否刮碰房内物体,开启后就是否对人活动造成不便,例如:工程设计时经常遇到卫生间与厨房得水龙头及淋浴房等影响内开窗扇得开启,此时就需要对窗分格进行调整;平开及推拉窗要充分考虑开启扇左右撇得设计,推拉窗常开得扇要设计在室内滑道。
D、绘制门窗分格图时,要标注出门窗得水平标高,一般标注为门窗框下沿距室内成活地面高度,例如:P+900(P指室内成活地面高度),不同得房间室内成活地面有高度差时应做特别说明,以确定高窗就是设计成上亮还就是下亮,及上亮、下亮得高度,一般情况下,开启扇下横高度在900mm—1100mm左右,开启扇得合适高度为1000mm—1500mm左右。
E、在开启扇宽度设计方面,平开内倒窗应控制在650mm—900mm左右,单内开窗应控制在600mm—650mm左右,因为平开内倒窗开启以内倒状态为主,如果扇宽度太小,上悬张口小,影响通风。
单内开窗开启方式为内平开,如果扇宽度太宽,平开后会占用室内空间,造成使用不便,且窗扇容易掉角,增加维修量。
外平开窗扇宽宜控制在450mm-650mm左右,如果太宽,会造成外开开启不便及摩擦铰链承重不够,产生掉角。
外平开窗高度应控制在1500mm以内。
F、门高度设计不宜超过2400mm,门扇宽度不宜超过950mm,门内外开得设计以方便使用为原则,一般外平开门因不占使用空间,应用较多,但高层外门(一般为通阳台门)易被风吹引起摆动,且门铰链外置,有被腐蚀不安全得缺点。
逃生用外门一定要设计为外开门。
G、窗上亮、侧亮与开启比例也要兼顾等分或黄金分割比例得原则,忌讳不等分,但分格尺寸又相近得设计。
当设计有横向中挺时,一定要考虑横挺距地面得高度,以免影响人得观察视野。
H、在设计圆弧固定窗时,其中部(弧顶)尽量不要设计有竖挺,以免遮挡视线。
I、固定窗大小得设计,还要考虑玻璃得强度要求及加工、搬运、安装得可行性。
一般5mm中空玻璃板面不宜大于1500mmX1600mm,面积不宜大于2、5㎡。
J、在内开扇及外开扇宽度设计上,要考虑五金得最小槽宽安装要求,平开内倒窗扇最小槽宽要求为400mm(ROTO),外平开扇最小槽宽要求为204mm。
K、在圆弧窗及圆拱窗设计方面,要注意塑型材得最小弯曲半径为400mm,同时圆弧型窗还要考虑玻璃就是否能装配进去,就是否需要外装压条。
L、在绘制分格大样图时,一定要按照比例绘制,包括框扇得线条尺寸,以便清晰得判断分格设计得美观性、合理性。
3、门窗强度及结构方面得设计:A、门窗设计首先要保证强度及刚度要求,只有保证强度及刚度要求,门窗使用才能安全,型材及玻璃才不易损坏。
B、门窗强度计算因国家没有明确得计算标准,一般按幕墙计算标准进行校核,分杆件得强度及刚度校核及玻璃得强度及刚度校核。
其中与墙体直接连接得杆件不做计算,一般就是中挺及拼接位做计算,中空玻璃一般计算外层玻璃得强度及刚度。
C、在门窗杆件结构设计方面,因横挺即承受风荷载又承受自身得重力荷载,受力状态不如立挺,因此组合门窗主受力杆件一般选择为立挺,但门窗如果为窄高型,高度尺寸远大于宽度尺寸,还应选择横挺为主受力杆件。
D、在门窗承受得各类荷载中,风荷载最大,因此型材截面及加强部位得设计要最有利于抵抗风荷载。
中挺得加强方式,一个靠自身惯性矩得提高,比如塑窗型材内腔得加厚衬钢,要尽量设计成此类方式,耗材低,同时加强部位窄小、美观。
另一方式靠外设增强料,比如塑窗得钢板拼接及中挺外拼加强料,虽有利于成品组装,但拼接处憨大,耗材高。
E、拼接位加强料得选择要通过计算,但也可参考已设计过得工程。
主要与杆件两支点间距离、楼层高度及拼接位杆件两侧分格宽度有关。
对于VEKA塑窗,一般情况下1500≤跨度≤1900mm,可采用中挺内设加厚衬钢,1900＜跨度≤2200mm,可采用小拼接,2200＜跨度≤2600mm,可采用60X10钢板(管)拼接,2600mm＜跨度≤3000mm,可采用80X10钢板(管)拼接,3000mm＜跨度≤3500mm,可采用100X10钢板(管)拼接。
对于超大型窗或跨层窗(类似幕墙)当以上加强结构都不能满足要求时,应采取特殊方式加强或设钢梁支撑,且钢梁两端设埋件与墙体连接,并经严格计算选择梁截面,做到耗材低又能满足强度要求。
F、当玻璃得强度或刚度不能保证时,玻璃易破碎且中空玻璃得内外片玻璃发生弯曲贴在一起,引起彩虹现象并导致中空保温隔音失效。
玻璃得强度、刚度计算与玻璃得幅面大小及长宽比有关(见国家标准中空玻璃厚度选用表),当玻璃厚度不能满足要求时,应通过加厚玻璃来解决,因为如果采用钢化增强方式,玻璃得刚性(弯曲挠度)依然解决不了,因为从计算公式可知,玻璃得刚度计算与就是否钢化玻璃没有关系。
但加厚玻璃后要考虑中空玻璃得重量及安装楼层高度,不要带来安装及日后维修得不便。
弯弧玻璃可认为就是半钢化玻璃,一般玻璃幅面小于2、6㎡采用5mm玻璃强度及刚度都可保证,4mm中空玻璃板面不宜大于2、0m2,采用单片玻璃时厚度不宜低于5mm。
对于门玻璃得设计,因为门直接与人体接触,从防止破损及安全角度考虑不宜采用小于5mm得玻璃。
G、在设计中碰到推拉窗、固定窗上下拼接情况时,拼接长度在大于1800mm时,会导致拼接(或中挺)位得塌腰,引起安装超差及开启不灵活,在设计说明中对此处玻璃安装次序及玻璃垫得垫法要有说明,拼接长度过大时在设计上要采取加强措施。
4、门窗水密性能得设计:A、门窗水密性能与门窗杆件得强度、胶条断面及材质、排水系统、窗结构设计等有关,胶条近年已采用三元乙丙(EPDM),可保证具有较好得弹性及抗老化性能,但有胶条密封得玻璃槽雨水依然会渗漏进去,因此要铣排水孔、槽。
B、外开窗在开启状态,雨水会从传动器锁孔处流进内腔,造成内腔衬钢腐蚀及摩擦铰链螺钉锈蚀,影响窗及摩擦铰链连接强度,因此在设计上应要求锁孔处安装传动器后缝隙要用胶封堵。
并给出胶定额。
C、组合门窗拼接处也就是雨水渗漏得途径,尤其在遭遇暴雨及台风时,更为严重,因此在设计上应要求安装队在室外一侧拼接时与窗框接触处挂胶后组框,见拼接打胶附图。
D、窗框与墙体连接节点得设计也直接影响门窗得水密性能,正确得做法应就是单组份发泡胶填塞间隙,同时墙体胶选用单组份中性硅酮密封胶。
E、在圆弧固定窗得设计上,因弯弧玻璃得弧度与框弧度很难吻合,特殊情况应考虑设计为外侧打胶密封。
F、塑窗框与框上下拼接时,在设计上拼接螺钉应自下而上连接,避免钉头在上侧,雨水或露水侵入衬钢腔,导致衬钢腐蚀。
5、门窗气密性能得设计:A、门窗气密性能与门窗杆件得强度、胶条密封效果、杆件连接得缝隙、锁闭点间距、五金装配及加工精度等有关。
北方工程因冬季寒冷,气密性尤为重要。
B、塑窗因型材自身强度及刚性差,易变形,导致漏风严重,解决方案就就是增加锁点数量。
在我们一般设计中,当扇高、扇宽尺寸超过1200mm时应考虑增加锁点,且锁点间距不应大于600mm。
平开窗得合页侧可以靠增加隐藏式合页来达到密封作用,内开上悬窗合页侧靠中间锁,在以前得设计中,窗一般都选择单锁点中间锁,但锁点距离上部摇臂合页较远,还就是不能保证密封效果,尤其对于高层建筑更为严重,因此在日后得设计中,扇高小于1400mm得可以选用500mm单锁点中间锁,大于1400mm得扇高应选用两锁点中间锁,可以保证较好得密封效果。
推拉门窗锁点对密封作用不大,可以考虑单锁点得设计。
在设计翻窗时,当扇宽超过900mm时,应在扇上横设隐藏式中间锁。
平开窗因扇横一般设计不超过800mm,可以不设锁点。
锁紧侧传动器设计要严格按五金配置要求执行,具体见五金标准配置单。
6、门窗保温隔热性能得设计:A、门窗得保温性能以传热系数｛w/(㎡·k)｝为准,就是阻隔室内长波辐射热得能力,冬季门窗得保温性要好;门窗隔热性能就是以遮阳系数为准,就是阻隔室外短波辐射热得能力,夏季门窗隔热性能要好。
门窗一般占墙体得20%,散热量就是墙体得5~6倍,占建筑物全部热损失得40%以上。
B、门窗得散热途径就是玻璃、型材框料、缝隙。
普通中空玻璃得传热系数就是K≤3、0｛w/(㎡·k)｝,如果要进一步提高门窗保温性能,提高玻璃得保温级别就是很重要得,我们设计得三玻双中空及LOW-E中空玻璃得传热系数分别就是K≤2、2｛w/(㎡·k)｝及K≤1、9｛w/(㎡·k)｝,但三玻双中空得隔热性能要差,不能有效得抑制热辐射。
LOW-E玻璃就是在玻璃内侧镀上一层无色得金属膜,使中空玻璃得热辐射大大降低。
中空玻璃12mm中空层保温性及经济性最好,16mm 中空层保温效果虽好于12mm,但提高不多,同时耗材量增加较大。
C、关于门窗结露得常识性说明:1、结露与室外温度、材料导热系数、室内空气湿度及温度均有关系,我们在设计上能考虑得就就是材料得导熱系数,在门窗得结构设计上不能出现冷桥。
