建筑电气施工技术规范

1.编制依据

1.1《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90

1.2《电气装置安装工程母线装置安装施工及验收规范》GBJ149-90

1.3《电气装置安装工程电缆线路施工及验收规范》GB50168-92

1.4《电气装置安装工程接地装置施工及验收规范》GB50169-92

1.5《电气装置安装工程旋转电机施工及验收规范》GB50170-92

1.6《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92 1.7《电气装置安装工程低压电器施工及验收规范》GB50254-96

1.8《电气装置安装工程起重机电气装置施工及验收规范》GB50256-96

1.9《电气装置安装工程1KV及以下配线工程施工及验收规范》GB50258-96

1.10《电气装置安装工程电气照明装置施工及验收规范》GB50259-96

1.11《电气装置安装工程电气设备交接试验标准》GB50150-91

1.12《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》

GB50257-96

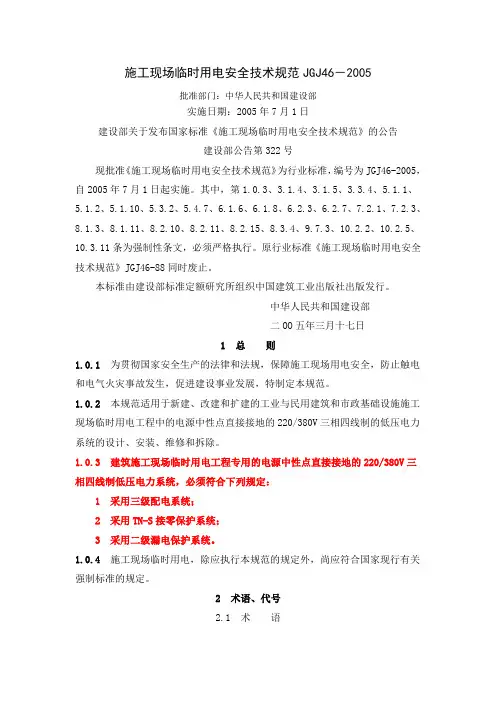

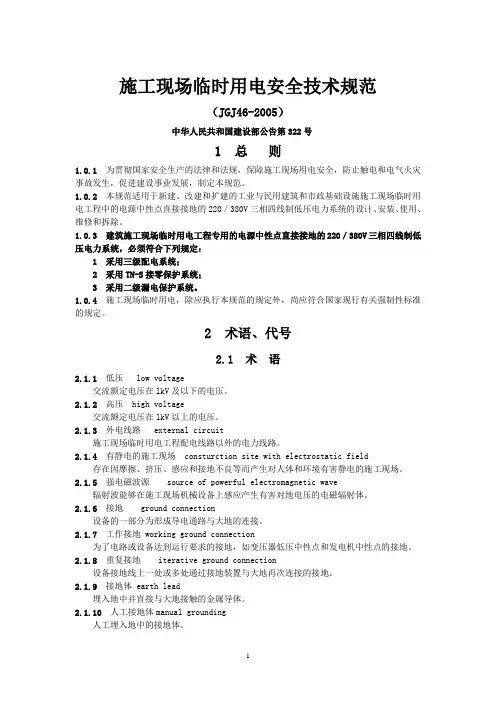

1.13《施工现场临时用电安全技术规范》JGJ-46-88

2.编制说明

本方案适用于MDI工程中电气装置工程的施工，主要包括变压器、母线、盘柜、电缆线路、电机、接地、照明等电气装置的安装，该工程中多数装置是防爆场所，施工中要严格按照国家标准规范进行。该工程中有部分电伴热系统，该部分方案的编制依据我公司施工过的沧化TDI施工经验。现场如有变动，再做修改和补充。

3.施工准备

3.1认真熟悉图纸，了解工程中电气装置工程概况。技术员作好技术交底。

3.2配合土建做好保护管预埋及预留孔工作，保证其位置及尺寸正确无误。

3.3编制好施工用材料计划。

3.4做好施工用电准备工作。备齐施工用料及施工机具。

3.5与质检部门一起进行工程设备及材料的检验工作。要求设备材料的规格、型号、数量应与图纸一致，并有合格证，同时应符合规范要求，做好检验记录。

4.质量及技术要求

4.1电力变压器的安装

4.1.1电力变压器的安装应按已批准的设计施工。

4.1.2设备安装前，建筑工程应具备下列条件：

4.1.2.1屋顶、楼板施工完毕，不得渗漏；

4.1.2.2室内地面的基层施工完毕，并在地面上标出标高；

4.1.2.3预埋件及预留孔符合设计，预埋件牢固；

4.1.2.4具有足够的施工用场地，场地清理干净。

4.1.3设备到达现场后，应及时进行外观检查。

4.1.4器身检查

4.1.4.1器身检查时，应符合下列规定：

a.周围空气温度不宜低于0℃‘器身温度不应低于周为空气温度；当器身温度低于周围空气时，应将器身加热，宜使其温度高于周围空气温度10℃。

b.当空气相对湿度小于75％时，器身暴露在空气中的时间不得超过16h。

c.器身检查时，场地四周应清洁和有防尘措施；雨雪天或雾天，不应在室外进行。

4.1.4.2器身检查的主要项目和要求应符合下列规定：

a.所有螺栓应紧固，并有防松措施；绝缘螺栓应无损坏，防松绑扎完好。

b.铁芯检查

检查结果要符合国家标准规范中的有关规定。

c.绕组检查

检查结果要符合国家标准规范中的有关规定。

d.绝缘围屏绑扎牢固，围屏上所有线圈引出处的封闭应良好。

e.引出线绝缘包扎牢固，无破损、拧弯现象；引出线绝缘距离应合格，固定牢靠，其固定支架应紧固；引出线的裸露部分应无毛刺或尖角，其焊接应良好；引出线与套管的连接应牢靠，接线正确。

4.1.5本体及附件的安装

4.1.

5.1本体就位应符合下列要求：

a.变压器基础的轨道应水平，轨道与轮距应配合；装有气体继电器的变压器、电抗器，应使其顶盖沿气体继电器气流方向有1％～1.5％的升高坡度（制造厂规定不须安装坡度者除外）。

b.装有滚轮的变压器，其滚轮应能灵活转动，在设备就位后，应将滚轮能拆卸的制动装置加以固定。

4.1.

5.2变压器的附件安装应符合《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》的有关规定。

4.1.6变压器在试运行前，应进行全面的检查，确认其符合运行条件时方可投入试运行。检查项目如下：

4.1.6.1本体、冷却装置及所有附件应无缺陷，且不渗油。

4.1.6.2接地引下线及其与主接地网的连接应满足设计要求，接地应可靠。

4.1.6.3分接头的位置应符合运行要求；有载调压切换装置的远方操作应动作可靠，指示正确。

4.1.6.4变压器的全部电气试验应合格；保护装置整定值符合规定；操作及联动试验正确。

4.1.7变压器试运行时应按下列规定进行检查：

4.1.7.1接于中性点接地系统的变压器，在进行冲击合闸时，其中性点必须接地。

4.1.7.2变压器第一次投入时，可全电压冲击合闸，如有条件时应从零起升压；冲击合闸时，变压器宜由高压侧投入。

4.1.7.3变压器、电抗器应进行五次空载全电压冲击合闸，应无异常情况，第一次受电后持续时间不应少于10min；励磁涌流不应引起保护装置的误动作。

4.2母线装置的安装

4.2.1母线装置的安装应按已批准的设计进行施工。

4.2.2母线装置安装前，建筑工程应具备下列条件：

4.2.2.1基础、构架符合电气的设计要求；

4.2.2.2屋顶、楼板施工完毕，不得渗漏；

4.2.2.3室内地面基层施工完毕，并在墙上标出抹平标高；

4.2.2.4母线装置的预留孔、预埋铁件应符合设计的要求。

4.2.3母线的安装

4.2.3.1母线表面应光洁平整，不应有裂纹、折皱、夹杂物及变形和扭曲现象。

4.2.3.2成套供应的封闭母线、插接母线槽的各段应标致清晰，附件齐全，外壳无变形，内部无损伤。

4.2.3.3母线涂漆的颜色应符合规范规定。

4.2.3.4硬母线的连接应采用焊接、贯穿螺栓连接或夹板及夹持螺栓搭接；管形和棒形母线应用专用线夹连接，严禁用内螺纹管接头或锡焊连接。
