常用信号观察
三、实验仪器设备
1．THBCC-1 型信号与系统、控制理论及计算机控制技术实验平台，如图 3 所示； 2．双踪示波器，或者用已安装的相关软件、串口通信线 1 根。
四、实验要求
1. 正确认识实验仪器设备的功能与使用方法。 2. 正确观察、记录实验数据与曲线。 3. 正确进行相关理论分析。 4. 实验报告完整无误。 主要包括：实验仪器设备的使用、实验数据与曲线、理论分析、回答思考题、总结收获。
五．实验步骤
1.观察实验台信号发生器和低频信号发生器，了解其功能，学会调节各种信号的 振幅和频率。
（1）信号发生器的作用
（2）信号发生器的调节
2．连接实验仪器设备
3.分别输出正弦波、方波、三角波、锯齿波，用示波器观察各种波形。
图一 正弦波波形
图三 方波波形
七．实验思考题
为什么要对信号的波形进行观察？信号波形的变化主要对其观察那几个参数？ 各参数的含义是什么？
实验报告
专业
班级
组别 指导教师
姓名
同组人
实验室 K1-306 实验名称 实验一 常用信号的观察 时间
一、实验目的
1．了解常用信号的波形和特点； 2．了解相应信号的参数； 3．学习示波器的使用。
二、实验内容
1. 观察常用信号：(1) 正弦波；(2) 方波；(3) 三角波；(4) 锯齿波；(5) y=sin(nx)·sin(mx)。
论
教 师 批 阅
年
月日
年
月日
图三 三角波波形
图四 锯齿波波形
4．将信号发生器和低频信号发生器都选择正弦波输出，分别用示波器观察并记录波形， 将信号分别接如实验台的调制解调模块的调制信号输入口 1 和载波信号输入口 1.
信号与系统实验报告

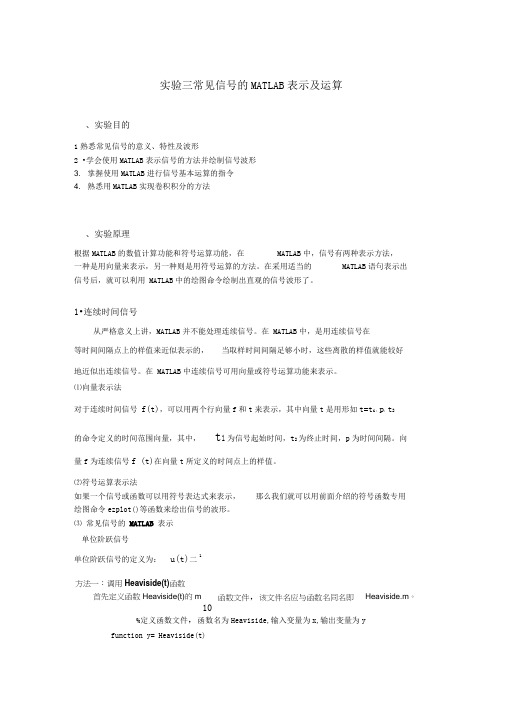

实验三常见信号的MATLAB表示及运算、实验目的1熟悉常见信号的意义、特性及波形2 •学会使用MATLAB表示信号的方法并绘制信号波形3. 掌握使用MATLAB进行信号基本运算的指令4. 熟悉用MATLAB实现卷积积分的方法、实验原理根据MATLAB的数值计算功能和符号运算功能，在MATLAB中，信号有两种表示方法，一种是用向量来表示，另一种则是用符号运算的方法。
在采用适当的MATLAB语句表示出信号后，就可以利用 MATLAB中的绘图命令绘制出直观的信号波形了。
1•连续时间信号从严格意义上讲，MATLAB并不能处理连续信号。
在 MATLAB中，是用连续信号在等时间间隔点上的样值来近似表示的，当取样时间间隔足够小时，这些离散的样值就能较好地近似出连续信号。
在 MATLAB中连续信号可用向量或符号运算功能来表示。
⑴向量表示法对于连续时间信号f(t)，可以用两个行向量f和t来表示，其中向量t是用形如t=t i：p：t2的命令定义的时间范围向量，其中，t l为信号起始时间，t2为终止时间，p为时间间隔。
向量f为连续信号f (t)在向量t所定义的时间点上的样值。
⑵符号运算表示法如果一个信号或函数可以用符号表达式来表示，那么我们就可以用前面介绍的符号函数专用绘图命令ezplot()等函数来绘出信号的波形。
⑶ 常见信号的MATLAB 表示单位阶跃信号单位阶跃信号的定义为：u(t)二1方法一：调用Heaviside(t)函数首先定义函数Heaviside(t)的m 函数文件，该文件名应与函数名同名即Heaviside.m。
10%定义函数文件，函数名为Heaviside,输入变量为x,输出变量为y function y= Heaviside(t)y=(t>0); %定义函数体，即函数所执行指令方法二：数值计算法在MATLAB中，有一个专门用于表示单位阶跃信号的函数，即用数值计算法表示的单位阶跃函数U(t)。
信号与系统实验报告
信号与系统实验实验一 常用信号分类与观察一、实验目的1、了解单片机产生低频信号源2、观察常用信号的波形特点及产生方法。
3、学会使用示波器对常用波形参数的测量。
二、实验仪器1、20MHz 双踪示波器一台。
2、信号与系统实验箱一台。
三、实验容1、信号的种类相当的多，这里列出了几种典型的信号，便于观察。
2、这些信号可以应用到后面的“基本运算单元”和“无失真传输系统分析”中。
四、实验原理对于一个系统特性的研究，其中重要的一个方面是研究它的输入输出关系，即在一特定的输入信号下，系统对应的输出响应信号。
因而对信号的研究是对系统研究的出发点，是对系统特性观察的基本手段与方法。
在本实验中，将对常用信号和特性进行分析、研究。
信号可以表示为一个或多个变量的函数，在这里仅对一维信号进行研究，自变量为时间。
常用信号有：指数信号、正弦信号、指数衰减正弦信号、抽样信号、钟形信号、脉冲信号等。
1、正弦信号：其表达式为)sin()(θω+=t K t f ，其信号的参数：振幅K 、角频率ω、与初始相位θ。
其波形如下图所示：图 1 正弦信号2、指数信号：指数信号可表示为atKetf=)(。
对于不同的a取值，其波形表现为不同的形式，如下图所示：图 2 指数信号3、指数衰减正弦信号：其表达式为⎪⎩⎪⎨⎧><=-)0()sin()0()(ttKettfatω其波形如下图：图 3 指数衰减正弦信号4、抽样信号：其表达式为：sin()tSa tt=。
)(tSa是一个偶函数，t = ±π,±2π,…,±nπ时，函数值为零。
该函数在很多应用场合具有独特的运用。
其信号如下图所示：图4 抽样信号5、钟形信号（高斯函数）：其表达式为：2()()tf t Ee-τ= ， 其信号如下图所示：图 5 钟形信号6、脉冲信号：其表达式为)()()(T t u t u t f --=，其中)(t u 为单位阶跃函数。
7、方波信号：信号周期为T ，前2T 期间信号为正电平信号，后2T期间信号为负电平信号。
