高硅钢的制造方法和硅钢
硅钢冶炼工艺
硅钢冶炼工艺硅钢是一种特殊的冷轧电工钢材，其用途广泛，如用于电动机、变压器、发电机等电力设备的铁心制造。
硅钢的主要成分是铁和硅，同时还含有一定量的碳、锰等元素。
为了保证硅钢的性能，需要采用特殊的冶炼工艺，下面就来介绍一下硅钢的冶炼工艺。
硅钢的冶炼工艺主要包括原料制备、炉料配制、冶炼、连铸、轧制等步骤。
首先是原料制备。
硅钢的主要原料是冶金级硅铁和低碳钢。
硅铁是一种含有高硅量的合金，其硅含量在60%以上，是硅钢的主要硅源。
低碳钢是硅钢的主要钢材原料，通常以废钢为主要原料，加入少量的铁合金和其他辅助合金。
其次是炉料配制。
炉料是指在炉子中加入的原料混合物，其配制需要根据硅钢的要求进行。
一般情况下，硅钢的硅含量在2%左右，因此需要在炉料中添加适量的硅铁。
此外，还需要添加一些辅助合金，如锰铁、钒铁等，以调节硅钢的化学成分和性能。
然后进行冶炼。
硅钢的冶炼一般采用电弧炉冶炼或感应炉冶炼。
在冶炼过程中，需要控制温度、氧化还原条件等参数，以保证硅钢的化学成分和性能。
冶炼过程中还需要进行炉渣处理，以去除杂质和保证炉内环境的稳定。
接下来是连铸。
连铸是将冶炼好的钢水倒入连铸机中，通过结晶器冷却成为连续铸坯的过程。
硅钢的连铸需要采用特殊的结晶器和冷却方式，以保证铸坯的成分均匀、组织细密。
最后是轧制。
硅钢的轧制需要采用冷轧工艺，以保证铁芯的细密性和磁性能。
轧制过程中需要控制轧制温度、轧制力度等参数，以保证铁芯的尺寸精度和磁性能。
硅钢的冶炼工艺需要经过多个步骤的精细处理，才能保证铁芯的品质。
同时，硅钢的生产还需要采用高效的生产设备和先进的生产工艺，以提高生产效率和产品质量。
硅钢的生产工艺

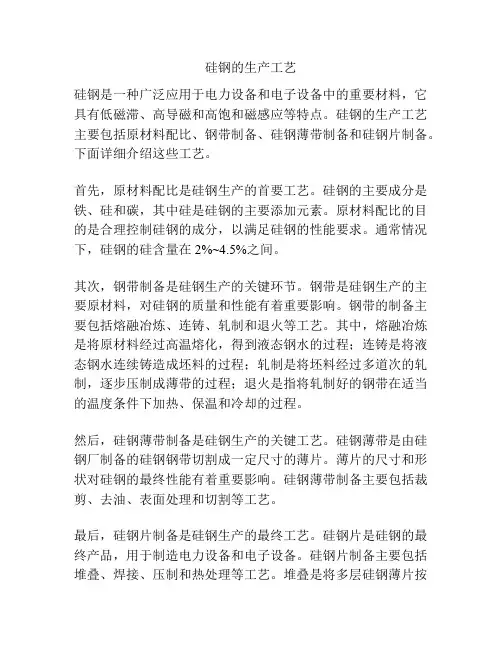

硅钢的生产工艺硅钢是一种广泛应用于电力设备和电子设备中的重要材料，它具有低磁滞、高导磁和高饱和磁感应等特点。
硅钢的生产工艺主要包括原材料配比、钢带制备、硅钢薄带制备和硅钢片制备。
下面详细介绍这些工艺。
首先，原材料配比是硅钢生产的首要工艺。
硅钢的主要成分是铁、硅和碳，其中硅是硅钢的主要添加元素。
原材料配比的目的是合理控制硅钢的成分，以满足硅钢的性能要求。
通常情况下，硅钢的硅含量在2%~4.5%之间。
其次，钢带制备是硅钢生产的关键环节。
钢带是硅钢生产的主要原材料，对硅钢的质量和性能有着重要影响。
钢带的制备主要包括熔融冶炼、连铸、轧制和退火等工艺。
其中，熔融冶炼是将原材料经过高温熔化，得到液态钢水的过程；连铸是将液态钢水连续铸造成坯料的过程；轧制是将坯料经过多道次的轧制，逐步压制成薄带的过程；退火是指将轧制好的钢带在适当的温度条件下加热、保温和冷却的过程。
然后，硅钢薄带制备是硅钢生产的关键工艺。
硅钢薄带是由硅钢厂制备的硅钢钢带切割成一定尺寸的薄片。
薄片的尺寸和形状对硅钢的最终性能有着重要影响。
硅钢薄带制备主要包括裁剪、去油、表面处理和切割等工艺。
最后，硅钢片制备是硅钢生产的最终工艺。
硅钢片是硅钢的最终产品，用于制造电力设备和电子设备。
硅钢片制备主要包括堆叠、焊接、压制和热处理等工艺。
堆叠是将多层硅钢薄片按照一定的堆叠次序堆叠在一起；焊接是将堆叠好的硅钢薄片通过焊接工艺进行连接；压制是将焊接好的硅钢片通过一定的压力进行压制；热处理是将压制好的硅钢片在适当的温度条件下进行加热和保温处理，以改善硅钢的磁性能和机械性能。
综上所述，硅钢的生产工艺主要包括原材料配比、钢带制备、硅钢薄带制备和硅钢片制备等工艺。
每个环节都对硅钢的质量和性能有着重要影响，需要科学、严谨地操作和控制。
只有保证每个工艺环节的协调和稳定，才能生产出优质的硅钢产品。
制备高硅钢的新工艺

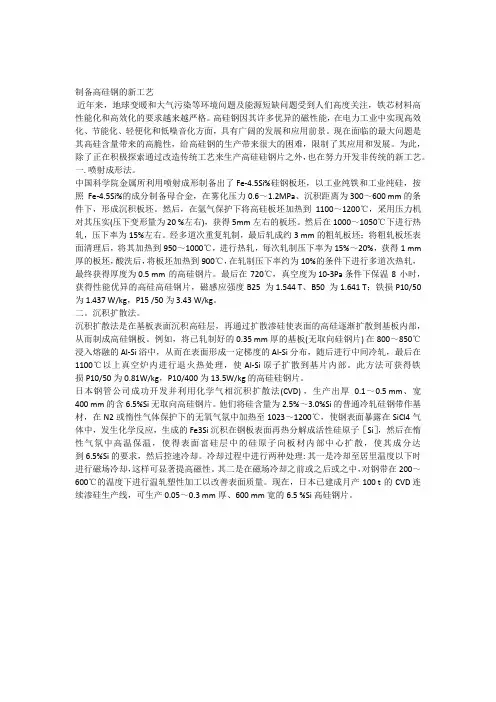

制备高硅钢的新工艺近年来，地球变暖和大气污染等环境问题及能源短缺问题受到人们高度关注，铁芯材料高性能化和高效化的要求越来越严格。
高硅钢因其许多优异的磁性能，在电力工业中实现高效化、节能化、轻便化和低噪音化方面，具有广阔的发展和应用前景。
现在面临的最大问题是其高硅含量带来的高脆性，给高硅钢的生产带来很大的困难，限制了其应用和发展。
为此，除了正在积极探索通过改造传统工艺来生产高硅硅钢片之外，也在努力开发非传统的新工艺。
一. 喷射成形法。
中国科学院金属所利用喷射成形制备出了 Fe-4.5Si%硅钢板坯，以工业纯铁和工业纯硅，按照Fe-4.5Si%的成分制备母合金，在雾化压力 0.6～1.2MPa、沉积距离为 300～600 mm 的条件下，形成沉积板坯。
然后，在氩气保护下将高硅板坯加热到1100～1200℃，采用压力机对其压实(压下变形量为 20 %左右)，获得5mm左右的板坯。
然后在1000～1050℃下进行热轧，压下率为15%左右。
经多道次重复轧制，最后轧成约3 mm的粗轧板坯；将粗轧板坯表面清理后，将其加热到950～1000℃，进行热轧，每次轧制压下率为15%～20%，获得1 mm 厚的板坯，酸洗后，将板坯加热到900℃，在轧制压下率约为10%的条件下进行多道次热轧，最终获得厚度为 0.5 mm的高硅钢片。
最后在720℃，真空度为 10-3Pa 条件下保温8小时，获得性能优异的高硅高硅钢片，磁感应强度 B25为 1.544 T、B50为 1.641 T；铁损 P10/50为 1.437 W/kg，P15 /50为 3.43 W/kg。
二。
沉积扩散法。
沉积扩散法是在基板表面沉积高硅层，再通过扩散渗硅使表面的高硅逐渐扩散到基板内部，从而制成高硅钢板。
例如，将已轧制好的 0.35 mm 厚的基板(无取向硅钢片) 在 800～850℃浸入熔融的 Al-Si 浴中，从而在表面形成一定梯度的 Al-Si 分布，随后进行中间冷轧，最后在1100℃以上真空炉内进行退火热处理，使 Al-Si 原子扩散到基片内部。

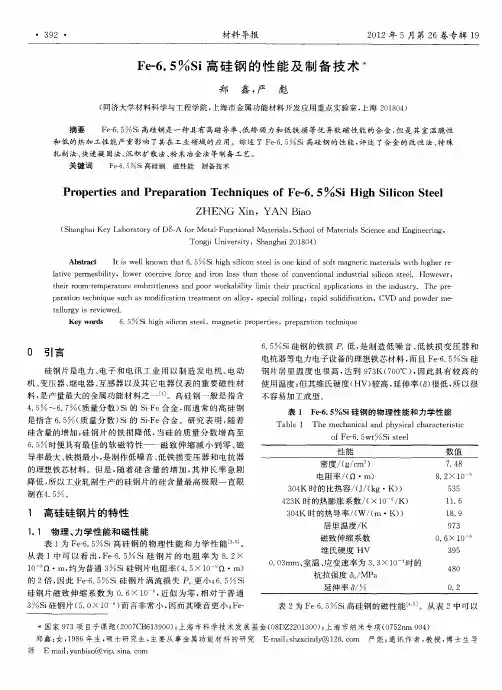

Fe-6.5%Si高硅钢的性能及制备技术
６ ５ Ｓ 硅 钢 的铁 损 Ｐ ， 制 造 低 噪 音 、 铁 损 变 压 器 和 ． ｉ 低 是 低 电抗器 等 电力 电子设 备 的理想 铁芯 材料 ， 而且 Ｆ 一． Ｓ 硅 ｅ６ ５ ｉ 钢 片居 里 温 度 也 很 高 ， 到 ９ ３ ７ ０ ） 因此 具有 较 高 的 达 ７ Ｋ（ ０ ℃ ，
Ｋｅ ｒ ｓ ｙ ｗｏ ｄ ６ ５ Ｓ ｉ ｈ ｓｌ ｏ ｔ ｅ ，ｍａ ｎ ｔｃ ｐ ｏ ｅ ｔｅ ，ｐ ｅ ａ ａ ｉｎ ｔ ｃ ｎ ｑ ｅ ． ｉｈｇ ｉ ｃ ｎ ｓ ｅ ｌ ｉ ｇ ｅ ｉ ｒ ｐ ｒｉ ｓ ｒ ｐ ｒ ｔ ｅ ｈ ｉ ｕ ｏ
０ 引 言
导 率最 大 、 损最 小 ， 制作低 噪 音 、 铁 损变 压 器 和 电抗 器 铁 是 低 的理 想铁 芯材 料 。但 是 ， 随着 硅 含 量 的增 加 ， 伸 长 率 急 剧 其 降低 ， 以工 业轧 制生 产 的硅钢 片 的硅 含 量最 高 极 限一 直 限 所
１ｔｖ ｅ ｍｅ ｂｌ ｙ ｏ ｒｃ ｅ ｃｖ ｏ ｃ ｎ ｒ ｎ ｌＳ ｈ ｎ ｔｏ ｅｏ ｏ ｖ ｎ ｉｎ １ｉｄ ｓｒ ｌｓｌ ｏ ｔｅ． Ｈｏ ｖ ｒ ａｉｅ ｐ ｒ ａ ｉ ｔ ，ｌｗｅ ｏ ｒ ｉｅ ｆｒ ｅａ ｄ ｉｏ Ｏ Ｓｔ ａ ｈ ｓ ｆｃ ｎ ｅ ｔ ａ ｎ ｕ ｔｉ ｉｃ ｎ ｓｅ １ ｉ ｏ ａ ｉ ｗｅ ｅ 。
Ｔｏ ｇｉ ｉｅ ｓ ｙ ｈ ｎ ｈ ｉ ０ ４ ｎ ｊ Ｕｎ ｖ ｒｉ ，Ｓ ａ ｇ ａ ２ ０ ） ｔ １ ８
Ａｂ ｔ ａ ｔ ｓｒ ｃ Ｉ ｓｗｅ ｌ ｎ ｗｎ ｔ ａ ． Ｓ ｉ ｈ ｓｌ ｏ ｔ ｅ ｎ ｉ ｄ ｏ ｏ ｔ ａ ｎ ｔ ｔ ｒａｓ ｗｉ ｉｈ ｒｒ ＿ ｔｉ ｌ ｋ ｏ ｈ ｔ６ ５ ｉ ｇ ｉ ｃ ｎ ｓ ｅ ｌ ｓ ｏ ｅ ｋ ｎ ｆ ｆ ｍ ｇ ｅ ｉ ｍａ ｅ ｉ ｌ ｈ ｉ ｉ ｓ ｃ ｔ ｈｇ ｅ ｅ ｈ
高硅钢材质介绍

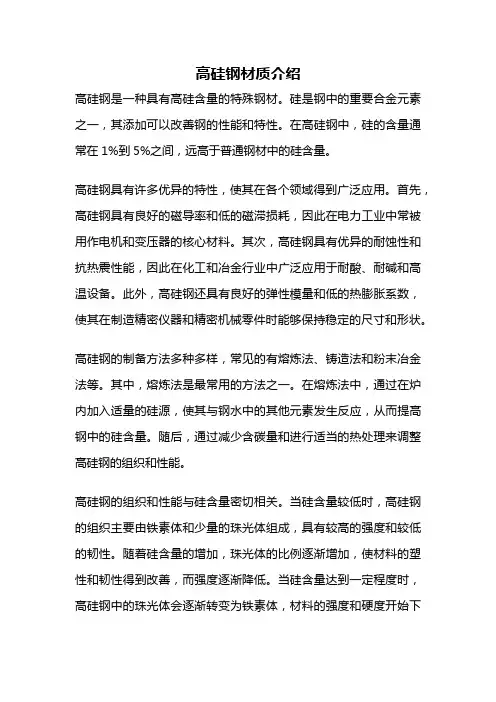

高硅钢材质介绍高硅钢是一种具有高硅含量的特殊钢材。
硅是钢中的重要合金元素之一，其添加可以改善钢的性能和特性。
在高硅钢中，硅的含量通常在1%到5%之间，远高于普通钢材中的硅含量。
高硅钢具有许多优异的特性，使其在各个领域得到广泛应用。
首先，高硅钢具有良好的磁导率和低的磁滞损耗，因此在电力工业中常被用作电机和变压器的核心材料。
其次，高硅钢具有优异的耐蚀性和抗热震性能，因此在化工和冶金行业中广泛应用于耐酸、耐碱和高温设备。
此外，高硅钢还具有良好的弹性模量和低的热膨胀系数，使其在制造精密仪器和精密机械零件时能够保持稳定的尺寸和形状。
高硅钢的制备方法多种多样，常见的有熔炼法、铸造法和粉末冶金法等。
其中，熔炼法是最常用的方法之一。
在熔炼法中，通过在炉内加入适量的硅源，使其与钢水中的其他元素发生反应，从而提高钢中的硅含量。
随后，通过减少含碳量和进行适当的热处理来调整高硅钢的组织和性能。
高硅钢的组织和性能与硅含量密切相关。
当硅含量较低时，高硅钢的组织主要由铁素体和少量的珠光体组成，具有较高的强度和较低的韧性。
随着硅含量的增加，珠光体的比例逐渐增加，使材料的塑性和韧性得到改善，而强度逐渐降低。
当硅含量达到一定程度时，高硅钢中的珠光体会逐渐转变为铁素体，材料的强度和硬度开始下降。
因此，在实际应用中，需要根据具体的要求来选择合适的硅含量。
高硅钢的应用领域广泛，包括电力工业、化工工业、冶金工业、精密仪器制造等。
在电力工业中，高硅钢常被用作电机和变压器的核心材料，以提高能量转换效率和减少能量损耗。
在化工工业中，高硅钢的耐腐蚀性能和抗热震性能使其成为耐酸、耐碱和高温设备的理想选择。
在冶金工业中，高硅钢常被用于制造高温炉具和耐火材料，以应对高温和腐蚀的环境。
在精密仪器制造领域，高硅钢的稳定尺寸和形状可确保仪器的精密度和可靠性。
高硅钢作为一种具有高硅含量的特殊钢材，在各个领域具有广泛的应用前景。
其优异的特性和性能使其成为电力工业、化工工业、冶金工业和精密仪器制造等领域的重要材料之一。
硅钢冶炼工艺
硅钢冶炼工艺引言硅钢是一种常见的特种钢材，具有优异的磁性能和导磁性能，广泛应用于电力设备、电动机等领域。
硅钢的冶炼工艺是钢铁生产中的重要环节，本文将详细探讨硅钢冶炼工艺。
硅钢的特点硅钢由于含有大量的硅元素，具有以下特点： 1. 低磁滞损耗：硅钢的硅含量可以有效降低磁滞损耗，提高电机的工作效率。
2. 高导磁率：硅对磁场具有较高的导磁率，可以提高电机的输出功率。
3. 低常磁损耗：硅钢的硅含量可以降低常磁损耗，提高电机的工作效率。
硅钢冶炼工艺的步骤硅钢冶炼工艺包括以下步骤：1. 原料准备硅钢的主要原料是镀锌钢板和硅铁合金。
在冶炼过程中，需要准备适量的原材料，确保冶炼过程的顺利进行。
2. 熔炼熔炼是硅钢冶炼工艺中的关键步骤。
在熔炼过程中，将原料放入高温炉中，加热至一定温度，使原料熔化。
熔炼过程中需要控制炉温和搅拌速度，确保原料充分混合，形成均匀的合金溶液。
3. 浇注浇注是将熔炼好的合金溶液倒入浇注模具中，形成硅钢板的过程。
在浇注过程中，需要控制浇注速度和温度，确保合金溶液均匀流动，形成均匀的硅钢板。
4. 压制压制是将浇注好的硅钢板进行压制，使其更加密实。
通过压制可以提高硅钢板的机械强度和导磁性能，提高硅钢材料的使用寿命。
硅钢冶炼工艺的优化为了提高硅钢的质量和冶炼效率，可以进行如下优化措施：1. 炉温控制合理控制炉温可以保证原料充分熔化，并减少熔炼过程中的能量损失。
通过优化炉温控制系统，可以提高硅钢冶炼的效率和质量。
2. 浇注速度控制合理控制浇注速度可以保证合金溶液充分流动，并减少气孔和夹杂物等缺陷的产生。
通过优化浇注速度控制系统，可以提高硅钢板的质量。
3. 压制参数优化通过优化压制参数，可以提高硅钢板的密实性和导磁性能。
合理选择压制压力和时间等参数，可以提高硅钢板的机械强度和导磁效能。
4. 原料质量控制优化原料的质量控制措施，可以提高硅钢的冶炼效果。
选择优质的镀锌钢板和硅铁合金作为原料，可以提高硅钢的导磁性能和使用寿命。
硅钢的生产流程
硅钢的生产流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!硅钢的生产流程详解硅钢，又被称为电工硅钢，是电力、电子和机械制造业中不可或缺的重要材料，主要用于制造变压器、电机和发电机等设备的铁芯。
高硅钢的轧制工艺
高硅钢的轧制工艺高硅硅钢片(6.5wt%Si) 由于具有十分优异的软磁性能，被广泛用于制作变压器和电机等机电设备铁芯。
高硅钢具有低的中高频铁损，故易于实现高效节能；其磁致伸缩系数近似为零，故可实现清净无噪音；其磁导率很高，故可提高灵敏度。
因此，高硅硅钢片特别适合在中高频、低铁损、低噪音条件下应用，是一类有利于环保节能且性能优异的软磁材料。
但是，6.5%Si 高硅钢室温脆性大，热加工性能差，难以用通常的热轧、冷轧和退火传统工艺进行生产，这严重影响了其在工业领域的应用。
为此，现在正在积极研发针对高硅钢特点的特殊轧制工艺。
有研究表明，含 4%～7%Si 的高硅钢坯，在 900℃以上温度范围内有很好的加工性能，在900℃以下时加工性能下降，到600℃左右就难以轧制。
可见高硅钢带轧制时，存在不可轧制的极限温度。
日本 NKK 公司提出一项采用包套轧制法制造高硅钢板的专利，其方法是将一块或数块叠层高硅钢板作为芯材，周围由包覆材料如低碳钢(～0.1%C) 包覆并加以焊封，然后在芯材温度低于900℃时热轧。
为便于轧制钢板的剥离，在钢板包覆前需涂上剥离剂，能与钢板表面形成一层绝缘膜，并在轧制温度下不发生分解。
常用无机剥离剂如MgO、Al2O3、SiO2、TiO2和 MgPO5当中的一种或数种。
包套轧制成品钢带表面形状好，宽度和厚度范围宽，但整个生产过程中工艺控制因素非常复杂和严格，工艺范围窄，因而很难掌握，成本较高，未能实现工业化。
我国北京科技大学通过微合金化并结合适当热处理方式利用传统轧制法制备出了0.03mm 厚 6.5%Si 高硅钢。
通过添加微量 Al、Ti、Ni、B 缩小高硅钢的 B+ DO3有序相区，改善晶界间的结合，避免高脆相的形成，提高塑性和机械加2工性能。
通过铸锭退火、自由锻造、控温热轧(1050 ～850℃)、热轧退火、控温温轧(350～650℃) 、温轧热处理、反复冷轧制备出了 0.03～0.05 mm 厚的6.5 %S i 高硅钢薄板，在 H2+ N2保护气氛中退火得到P0. 07 /40k为 26.1W/kg的高频铁损。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高硅钢的制造方法和硅钢
申请号/专利号：99801041
通过轧制硅含量在３ｗｔ％以上的硅钢板制备森达斯特铁硅铝磁性合金钢薄板的方法及所述的合金钢薄板，包括：作为初始原料，使用平均晶粒粒径为３００μｍ以下板状烧结体或急冷钢板，或者使用将纯Ｆｅ粉末和Ｆｅ－Ｓｉ粉末以一定比例配合的混合粉而制成的板状烧结体，使烧结体中残存富Ｆｅ相。
在过去，轧制这类高硅钢板和森达斯特铁硅铝磁性钢板认为是不可能的。
还公开了一种事先添加非磁性金属元素如Ｔｉ的方法，这导致富铁相和富硅相易子固溶，而且能够促进晶粒成长，从而提供具有优异磁性能的硅钢薄板。
公开了一种制备具有优异磁性能的森达斯特铁硅铝磁性合金钢薄板的方法，包括在该硅钢板的两面沉积铝并进行热处理，由此使铝扩散浸透到该薄板的内部，并增大晶粒直径。
申请日：1999年05月28日
公开日：2000年11月15日
授权公告日：2003年01月22日
申请人/专利权人：住友特殊金属株式会社
申请人地址：日本大阪
发明设计人：山下治;槇田显;能见正夫;西乡恒和
专利代理机构：中国国际贸易促进委员会专利商标事务所
代理人：龙传红
专利类型：发明专利
分类号：C21D8/12;C22C33/02;C22C33/04;C22C38/00
高硅钢及其制备方法
申请号/专利号：200310108897
一种高硅钢及其制备方法。
属于材料制备领域。
高硅钢包含的各个成分及其重量百分比为：５－１０％硅，０．００７－１％碳、杂质Ｍｎ和／或Ｐ和／或Ｓ和／或Ｃｒ和／或Ｎｉ含量小于０．０１％，其余为铁。
其制备方法是：在５％－１０％含硅量的高硅钢中加入０．０１－１％碳，并对高硅钢的样品进行均匀化热处理，即从１２００℃至低于钢熔点的固熔热处理，保温退火消除高硅钢中大部分第二相，均匀化退火在保护气氛中进行。
本发明显著改善了硅钢拉伸塑性和加工性能，从而令不同厚度高硅钢片的大规模生产成为可能，不仅可用
于生产高硅钢片和控制其显微组织，且可调整最终碳含量，得到高硅钢片的最佳软磁性能。
含碳的高硅钢片可作为高强度结构材料，在室温和中温下，氧化和腐蚀气氛下使用。
申请日：2003年11月27日
公开日：2004年11月10日
授权公告日：2006年04月19日
申请人/专利权人：林栋樑;林晖
申请人地址：上海市淮海中路1950弄1号6室
发明设计人：林栋樑;林晖
专利代理机构：上海交达专利事务所
代理人：王锡麟王桂忠
专利类型：发明专利
分类号：C22C38/02。
