图书馆管理系统数据字典
图书馆管理系统数据字典一、引言图书馆管理系统是为了方便图书馆工作人员管理图书馆资源、借还图书、查询图书信息等而设计的一套软件系统。
数据字典是对系统中所用到的数据进行详细描述和定义的文档，它包含了数据的定义、结构、属性、关系以及数据之间的约束等信息，对于系统的开辟和维护具有重要的指导作用。
二、数据字典概述数据字典是图书馆管理系统的核心文档之一，它包含了系统中所用到的所有数据的详细描述和定义。
数据字典的主要目的是为了方便开辟人员理解系统中所用到的数据，确保数据的一致性和准确性。
数据字典的内容包括数据表的名称、字段的名称、数据类型、长度、约束条件等。
三、数据字典详细描述1. 图书信息表（Book）字段名称数据类型长度约束条件描述BookID int 10 主键图书IDTitle varchar 100 非空图书标题Author varchar 50 非空图书作者Publisher varchar 50 非空图书出版社PublishDate date 非空图书出版日期ISBN varchar 20 惟一图书ISBN号Price decimal 10,2 非空图书价格Quantity int 10 非空图书数量2. 图书馆用户表（User）字段名称数据类型长度约束条件描述UserID int 10 主键用户IDUserName varchar 50 非空用户名Password varchar 50 非空密码Email varchar 100 邮箱Phone varchar 20 手机号码Role varchar 20 非空用户角色（管理员/普通用户）3. 借阅记录表（BorrowRecord）字段名称数据类型长度约束条件描述RecordID int 10 主键借阅记录IDUserID int 10 外键用户IDBookID int 10 外键图书IDBorrowDate date 非空借阅日期ReturnDate date 非空归还日期4. 图书分类表（Category）字段名称数据类型长度约束条件描述CategoryID int 10 主键分类IDCategoryName varchar 50 非空分类名称5. 图书管理员表（Librarian）字段名称数据类型长度约束条件描述LibrarianID int 10 主键管理员IDLibrarianName varchar 50 非空管理员姓名Password varchar 50 非空密码Email varchar 100 邮箱Phone varchar 20 手机号码四、数据字典的使用数据字典是图书馆管理系统开辟和维护的重要依据，它可以匡助开辟人员快速了解系统中所用到的数据，准确地进行数据操作和处理。
图书馆管理系统数据流图
1.1 系统分析1.1.1 图书馆管理信息系统的基本任务“图书馆管理信息系统”是一个面向具有万人以上用户，位于某中型企事业单位内的图书馆管理系统，藏书规模约100 多万册，每天的借阅量近万册。
在手工操作方式下，图书的编目和借阅等工作量大，准确性低且不易修改维护，读者借书只能到图书馆手工方式查找书目，不能满足借阅需求。
需要建立一套网络化的电子图书馆信息系统。
该系统服务对象有两部分人：注册用户和一般读者。
一般读者经注册后成为注册用户，注册用户可以在图书馆借阅图书，其他人员只可查阅图书目录，但不能借阅图书。
系统同时考虑提供电子读物服务，目前只提供电子读物的目录查询服务，不久的将来将提供电子读物全文服务。
用户可通过网络方式访问图书馆管理信息系统。
1.1.2 系统内部人员结构、组织及用户情况分析为了对系统有一个大致了解，现给出系统内部人员结构、组织及用户情况等基本信息。
图书馆管理系统的组织结构如图1.1 所示。
图1.1 图书馆管理信息系统的组织结构图书馆由馆长负责全面工作，下设办公室、财务室、采编室、学术论文室、图书借阅室、电子阅览室、期刊阅览室和技术支持室。
各部门的业务职责如下。
办公室：办公室协助馆长负责日常工作，了解客户需求，制定采购计划。
财务室：财务室负责财务方面的工作。
采编室：采编室负责图书的采购，入库和图书编目，编目后的图书粘贴标签，并送图书借阅室上架。
学术论文室：负责学术论文的收集整理。
图书借阅室：提供对读者的书目查询服务和图书借阅服务。
电子阅览室：收集整理电子读物，准备提供电子读物的借阅服务，目前可以提供目录查询。
期刊阅览室：负责情况的收集整理和借阅。
技术支持室：负责对图书馆的网络和计算机系统提供技术支持。
1.1.3 系统业务流程分析系统的业务流程要达到的业务目标，业务流程分析是系统分析的基础环节。
图书馆管理信息系统的业务流程如图1.2所示。
图1.2 图书馆管理信息系统的业务流程通过业务流程调查，理清图书馆管理系统的主要业务和业务的流程。
图书管理系统数据流程图
图书管理系统数据流程图1.1 系统分析1.1.1 图书馆管理信息系统的基本任务该“图书馆管理信息系统”是一个具有万人以上的员工，并地理位置分布在大型企的图书馆理系统，图书馆藏书 100 多万册，每天的借阅量近万册。
在手工操作方式下，图书的编目和借阅等的工作量大，准确性低且不易修改维护，读者借书只能到图书馆手工方式查找书目，不能满足借阅需求。
需要建立一套网络化的电子图书馆信息系统。
该图书馆管理信息系统服务对象有两部分人：注册用户和一般读者。
一般读者经注册后成为注册用户，注册用户可以在图书馆借阅图书，其他人员只可查阅图书目录，但不能借阅图书。
系统同时考虑提供电子读物服务，目前只提供电子读物的目录查询服务，不久的将来将提供电子读物全文服务。
用户可通过网络方式访问读图书馆管理信息系统。
1.1.2 系统内部人员结构、组织及用户情况分析为了对系统有一个全貌性的了解，首先要对系统内部人员结构、组织及用户情况有所了解。
图书馆系统的组织结构如图 1 － 1 所示。
图 1 － 1 图书馆管理信息系统的组织结构图书馆由馆长负责全面工作，下设办公室、财务室、采编室、学术论文室、图书借阅室、电子阅览室、期刊阅览室和技术支持室。
各部门的业务职责如下。
办公室：办公室协助馆长负责日常工作，了解客户需求，制定采购计划。
财务室：财务室负责财务方面的工作。
采编室：采编室负责图书的采购，入库和图书编目，编目后的图书粘贴标签，并送图书借阅室上架。
学术论文室：负责学术论文的收集整理。
图书借阅室：提供对读者的书目查询服务和图书借阅服务。
电子阅览室：收集整理电子读物，准备提供电子读物的借阅服务，目前可以提供目录查询和借阅。
期刊阅览室：负责情况的收集整理和借阅。
技术支持室：负责对图书馆的网络和计算机系统提供技术支持。
1.1.3 系统业务流程分析系统的业务室系统要达到的业务目标，业务流程分析是系统分析的基础环节。
图书馆管理信息系统的业务流程如图 1 － 2 所示。
图书馆管理系统数据流图

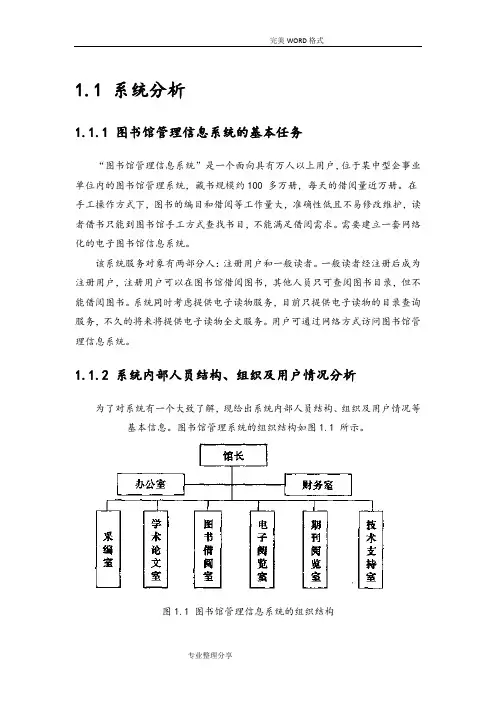

1.1 系统分析1.1.1 图书馆管理信息系统的基本任务“图书馆管理信息系统”是一个面向具有万人以上用户，位于某中型企事业单位内的图书馆管理系统，藏书规模约100 多万册，每天的借阅量近万册。
在手工操作方式下，图书的编目和借阅等工作量大，准确性低且不易修改维护，读者借书只能到图书馆手工方式查找书目，不能满足借阅需求。
需要建立一套网络化的电子图书馆信息系统。
该系统服务对象有两部分人：注册用户和一般读者。
一般读者经注册后成为注册用户，注册用户可以在图书馆借阅图书，其他人员只可查阅图书目录，但不能借阅图书。
系统同时考虑提供电子读物服务，目前只提供电子读物的目录查询服务，不久的将来将提供电子读物全文服务。
用户可通过网络方式访问图书馆管理信息系统。
1.1.2 系统内部人员结构、组织及用户情况分析为了对系统有一个大致了解，现给出系统内部人员结构、组织及用户情况等基本信息。
图书馆管理系统的组织结构如图1.1 所示。
图1.1 图书馆管理信息系统的组织结构图书馆由馆长负责全面工作，下设办公室、财务室、采编室、学术论文室、图书借阅室、电子阅览室、期刊阅览室和技术支持室。
各部门的业务职责如下。
办公室：办公室协助馆长负责日常工作，了解客户需求，制定采购计划。
财务室：财务室负责财务方面的工作。
采编室：采编室负责图书的采购，入库和图书编目，编目后的图书粘贴标签，并送图书借阅室上架。
学术论文室：负责学术论文的收集整理。
图书借阅室：提供对读者的书目查询服务和图书借阅服务。
电子阅览室：收集整理电子读物，准备提供电子读物的借阅服务，目前可以提供目录查询。
期刊阅览室：负责情况的收集整理和借阅。
技术支持室：负责对图书馆的网络和计算机系统提供技术支持。
1.1.3 系统业务流程分析系统的业务流程要达到的业务目标，业务流程分析是系统分析的基础环节。
图书馆管理信息系统的业务流程如图1.2所示。
图1.2 图书馆管理信息系统的业务流程通过业务流程调查，理清图书馆管理系统的主要业务和业务的流程。
图书馆管理系统数据流图

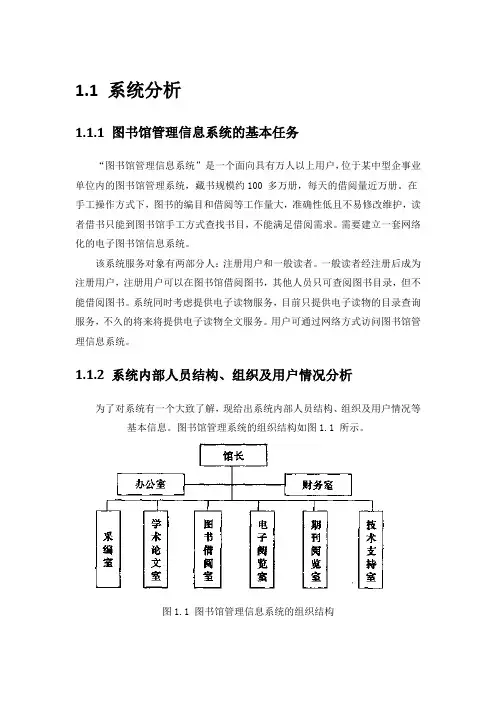

１、1 系统分析1、1、1 图书馆管理信息系统的基本任务“图书馆管理信息系统”就是一个面向具有万人以上用户,位于某中型企事业单位内的图书馆管理系统,藏书规模约１0０多万册,每天的借阅量近万册。
在手工操作方式下,图书的编目与借阅等工作量大,准确性低且不易修改维护,读者借书只能到图书馆手工方式查找书目,不能满足借阅需求。
需要建立一套网络化的电子图书馆信息系统。
该系统服务对象有两部分人:注册用户与一般读者。
一般读者经注册后成为注册用户,注册用户可以在图书馆借阅图书,其她人员只可查阅图书目录,但不能借阅图书。
系统同时考虑提供电子读物服务,目前只提供电子读物的目录查询服务,不久的将来将提供电子读物全文服务。
用户可通过网络方式访问图书馆管理信息系统。
1、1、2 系统内部人员结构、组织及用户情况分析为了对系统有一个大致了解,现给出系统内部人员结构、组织及用户情况等基本信息。
图书馆管理系统的组织结构如图1.1 所示。
图1、1 图书馆管理信息系统的组织结构图书馆由馆长负责全面工作,下设办公室、财务室、采编室、学术论文室、图书借阅室、电子阅览室、期刊阅览室与技术支持室。
各部门的业务职责如下。
办公室:办公室协助馆长负责日常工作,了解客户需求,制定采购计划。
财务室:财务室负责财务方面的工作。
采编室:采编室负责图书的采购,入库与图书编目,编目后的图书粘贴标签,并送图书借阅室上架。
学术论文室:负责学术论文的收集整理。
图书借阅室:提供对读者的书目查询服务与图书借阅服务。
电子阅览室:收集整理电子读物,准备提供电子读物的借阅服务,目前可以提供目录查询。
期刊阅览室:负责情况的收集整理与借阅。
技术支持室:负责对图书馆的网络与计算机系统提供技术支持。
1.1.３系统业务流程分析系统的业务流程要达到的业务目标,业务流程分析就是系统分析的基础环节。
图书馆管理信息系统的业务流程如图1.２所示。
图1、2 图书馆管理信息系统的业务流程通过业务流程调查,理清图书馆管理系统的主要业务与业务的流程。
图书馆管理系统的DFD图
图书馆管理系统的DFD图：数据字典：图书馆管理系统=用户管理+用户信息查询+图书管理+图书查询+借还登记用户管理=用户注册+修改口令+用户借阅状态+ 用户挂失补办+用户注销+用户信息查询用户注册=读者编号+姓名+性别+借书证号+登记日期+用户注册口令用户借阅状态={在借书本编号+书本条形码+是否续借+应还日期}+借阅次数用户挂失补办=读者编号+姓名+借书证号+是否挂失+原口令+新口令用户注销=读者编号+姓名+借书证号+是否注销用户信息查询=读者编号+姓名+{所借书名+图书编号+借阅日期+应还日期+是否续借}+修改口令修改口令=读者编号+姓名+借书证号+原口令+新口令图书管理=图书入库+图书借阅状态+图书归还+图书罚款+图书注销+图书查询图书入库=入库图书编号+书本条形码+书名+作者+ISBN+出版社+价格+所属类别+所放书架编号+现存量+入库日期+内容简介+借阅次数+是否注销+操作员图书借阅状态=图书编号+读者编号+借阅日期+应还日期+续借次数+操作员图书归还=图书编号+读者编号+归还日期+是否超期+操作员图书罚款=图书编号+读者编号+罚款日期+应罚金额+实收金额+是否交款+操作员图书注销=图书编号+注销数量+注销日期+操作员图书查询=图书编号+书本条形码+书名+作者+ISBN+出版社+价格+所属类别+所放书架编号+现存量+入库日期+内容简介+借阅次数借还登记={图书编号+书名+借阅日期+所属类别}+借阅次数2. 某事务系统具有如下功能：1）读入用户命令，并检查其有效性；2）按照命令的编号（1-4号）进行分类处理3）1号命令计算产品工时，能根据用户给出的各种产品数量，计算出各工种的需要工时；4）2号命令计算材料消耗，根据产品的材料定额和用户给出的生产数量，计算各种材料的需求量；5）3号命令编织材料订货计划；6）4号命令计算产品成本。
试用结构化分析方法画出该系统的DFD图。
欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。
图书馆管理系统数据字典
图书馆管理系统数据字典一、引言图书馆管理系统数据字典旨在定义和描述图书馆管理系统中所使用的数据对象、数据属性以及数据关系，以便于系统开发人员、管理员和用户对系统数据进行理解和使用。
二、数据对象1. 书籍（Book）- 书籍编号（Book ID）：唯一标识每本书籍的编号，由系统自动生成。
- 书名（Title）：书籍的名称。
- 作者（Author）：书籍的作者。
- 出版社（Publisher）：书籍的出版社。
- 出版日期（Publication Date）：书籍的出版日期。
- ISBN号（ISBN）：书籍的国际标准书号。
- 分类号（Classification Number）：书籍的分类号，用于图书馆的分类管理。
- 在馆状态（Status）：书籍的在馆状态，包括已借出、在库、遗失等状态。
2. 用户（User）- 用户编号（User ID）：唯一标识每个用户的编号，由系统自动生成。
- 姓名（Name）：用户的姓名。
- 身份证号（ID Card Number）：用户的身份证号码。
- 手机号（Phone Number）：用户的手机号码。
- 注册日期（Registration Date）：用户的注册日期。
- 借书数量（Borrowed Books）：用户当前借阅的书籍数量。
3. 借阅记录（Borrowing Record）- 记录编号（Record ID）：唯一标识每条借阅记录的编号，由系统自动生成。
- 用户编号（User ID）：借阅该书籍的用户编号。
- 书籍编号（Book ID）：被借阅的书籍编号。
- 借阅日期（Borrow Date）：借阅书籍的日期。
- 应还日期（Due Date）：书籍应该归还的日期。
- 归还日期（Return Date）：书籍实际归还的日期。
4. 图书馆管理员（Librarian）- 管理员编号（Librarian ID）：唯一标识每个管理员的编号，由系统自动生成。
- 姓名（Name）：管理员的姓名。
图书馆管理系统大数据流程图及大数据字典
图书馆管理系统1)检索速度慢、效率低因为图书馆的藏书种类多、数量多，将藏书准确地分门别类，快速检索，手工进行非常困难往往是终于查到了二伟的信息，馆中没有此书或已被别人借走。
图书馆的规模越大，这个问题越突出。
2)借书、还书工作量大借书、还书频率越大，说明图书馆的作用越大，然而随之而来的大量的借书、还书登记、实存图书的更新以及借出图书超期、遗失等的处理，其工作量之大，往往是人工操作所难以胜任的。
而且经常会出现这样那样的差错。
3)图书统计工作难、藏书更新不能及时完成。
图书馆的图书应根据科学技术的发展和教学工作的需要及时添加和更新，然而由于藏书数量及图书种类越来越多，加上自然损耗，人为破坏，使图书的统计工作难以及时完成，藏书的更新也就很难有针对性地进行，藏书的知识结构得不到良好地控制。
我校也是一所发展中的高校，近儿年的发展速度很快，图书馆的规模和藏书数量也不断的扩大，为了解决海量图书的管理问题，改变传统的管理方式也是迫在眉睫了。
图书馆借书流程1、图书管理员1录入图书清单并保存图书信息2、读者根据自己列出的带借书清单，查看图书借阅状态，并得到图书索引表3、图书管理员2扫描一卡通查看读者信息，得到读者已借图书清单，并审核借书权限若是有效权限单，则进行接触操作并更新读者与图书信息若是无效权限单，则返给读者已下是业务流程图图书馆管理系统数据流程图及数据字典一．图书采编系统流程图图书采编系统流程图数据流编号：D01数据流名称：图书采编信息简述：图书采编信息数据流来源：图书购买后，由图书馆采编人员整理后，输入计算机数据流去向：采编管理模块。
图书采编信息将采编数据存入数据库（图书表）数据流组成：图书编码，图书类别，书名，作者，出版社，出版日期，单价，购买数量数据流量：300本/日高峰流量：800本/日二．图书管理系统零层数据流程图图书管理系统零层数据流程图三．图书借阅系统数据流程图图书借阅系统数据流程图数据流编号：D02数据流名称：借书借阅简述：借书证数据流来源：用户将借书证交给借书员，借书员经过审查后将相关信息输入计算机数据流去向：P2_11检查读者身份数据流组成：借阅日期+书名+读者账号+读者姓名+借阅数量等数据流量：800个/日高峰流量：3000个/日数据流编号：D03数据流名称：填写借阅记录简述：填入借阅表的记录数据流来源：P2_13检查合格的借阅图书信息录入到借阅库中数据流去向：借阅库数据流组成：借阅号+借阅日期+书名+图书编码+读者姓名+读者账号+还书日期+借阅数量+状态等数据流编号：D04数据流名称：借阅修改在库简述：修改的借阅记录数据流来源：P2_13将借阅的图书的记录录入到图书库数据流去向：图书库数据流组成：借阅号+借阅日期+书名+图书编码+读者姓名+读者账号+还书日期+借阅数量+状态等数据流编号：D15数据流名称：还书记录简述：所还图书进行入库记录数据流来源：图书馆管理板块数据流去向：图书馆归还处理模块数据流组成：图书编号+图书名+借阅证号等数据流编号：D16数据流名称：填写归还记录简述：管理员填写归还图书馆的图书记录数据流来源：图书馆归还处理模块数据流去向：读者库模块数据流组成：图书编号+图书名+管理员编号+日期等数据流编号：D17数据流名称：归还修改在库数量简述：图书归还后该书在读者库的记录数据流来源：图书馆归还处理模块数据流去向：读者库模块数据流组成：图书编号+图书名+管理员编号+日期等四．图书维护系统数据流程图图书维护系统数据流程图数据流编号：D18数据流名称：图书维护需求简述：对目前读者库图书进行维护数据流来源：图书管理模块数据流去向：图书维护模块数据流组成：管理员编号+图书编号+图书名+条形码号+出版社+出版日期+入库日期+作者+单价+数量等数据流编号：D19数据流名称：库存图书统计简述：对目前读者库内存书进行统计数据流来源：图书管理模块数据流去向：图书维护模块数据流组成：图书编号+图书名+条形码号+出版社+出版日期+入库日期+作者+单价+数量等数据流编号： D20数据流名称：借阅情况统计简述：对目前外借的、不在读者库的图书进行统计数据流来源：图书管理模块数据流去向：图书维护模块数据流组成：图书编号+图书名+条形码号+出版社+出版日期+出库日期+作者+单价+数量+借阅证号等数据流编号：D21数据流名称：读者情况统计简述：对借阅者进行统计数据流来源：图书管理模块数据流去向：图书维护模块数据流组成：借阅证号+图书名+条形码号+出版社+出版日期+出库日期+作者+单价+数量+金额+借阅期限等五．图书馆查询系统流程图图书馆查询系统流程图数据流编号：D05数据流名称：图书检索要求简述：读者要求求得图书检索信息数据流来源：读者输入的检索要求数据流去向：图书库以及检索处理系统数据流组成：图书名+图书编号等数据流编号：D06数据流名称：图书检索结果简述：读者经过在检索系统终端输入检索信息后由检索系统返回的结果数据流来源：检索系统数据流去向：读者数据流组成：图书名+图书编号+图书索引号+图书所在的书架编号等六．读者管理系统数据流程图读者管理系统数据流程图数据流编号：D22数据流名称：读者登陆信息简述：图书管理员对读者登陆信息进行检查数据流来源：图书管理模块数据流去向：检查读者登陆模块数据流组成：管理员编号+借阅证号等数据流编号：D23数据流名称：读者信息简述：图书管理员对读者登陆信息进行记录数据流来源：检查读者登陆模块数据流去向：读者表数据流组成：借阅证号等数据流编号：D24数据流名称：读者查询简述：借阅管理员输入的读者登录信息数据流来源：借阅管理员数据流去向：读者登录检查系统数据流组成：读者姓名+读者编号等数据流编号：D25数据流名称：读者查询结果简述：登录系统在检查读者输入的读者信息后返回个借阅管理员的结果数据流来源：登录系统数据流去向：借阅管理员数据流组成：读者姓名+编号等七．电子读物系统数据流程图电子读物系统数据流程图数据流编号：D13数据流名称：电子读物查询要求简述：读者需要查询的图书信息数据流来源：读者数据流去向：电子读物处理模块数据流组成：图书编号+图书名+出版社等数据流编号：D14数据流名称：电子读物查询结果简述：电子读物处理模块对读者输入的反馈数据流来源：电子读物处理模块数据流去向：读者数据流组成：图书内容+图书所在网站超连接等八．图书馆管理系统数据流程图图书馆管理信息系统1层数据流程图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图书馆管理系统
1)检索速度慢、效率低因为图书馆的藏书种类多、数量多，将藏书准确地分门别类，快速检索，手工进行非常困难往往是终于查到了二伟的信息，馆中没有此书或已被别人借走。
图书馆的规模越大，这个问题越突出。
2)借书、还书工作量大借书、还书频率越大，说明图书馆的作用越大，然而随之而来的大量的借书、还书登记、实存图书的更新以及借出图书超期、遗失等的处理，其工作量之大，往往是人工操作所难以胜任的。
而且经常会出现这样那样的差错。
3)图书统计工作难、藏书更新不能及时完成。
图书馆的图书应根据科学技术的发展和教学工作的需要及时添加和更新，然而由于藏书数量及图书种类越来越多，加上自然损耗，人为破坏，使图书的统计工作难以及时完成，藏书的更新也就很难有针对性地进行，藏书的知识结构得不到良好地控制。
我校也是一所发展中的高校，近儿年的发展速度很快，图书馆的规模和藏书数量也不断的扩大，为了解决海量图书的管理问题，改变传统的管理方式也是迫在眉睫了。
图书馆借书流程
1、图书管理员1录入图书清单并保存图书信息
2、读者根据自己列出的带借书清单，查看图书借阅状态，并得到图书索引表
3、图书管理员2扫描一卡通查看读者信息，得到读者已借图书清单，并审核借书权限
若是有效权限单，则进行接触操作并更新读者与图书信息
若是无效权限单，则返给读者
已下是业务流程图
图书馆管理系统数据流程图及数据字典
一．图书采编系统流程图
图书采编系统流程图
数据流编号：D01
数据流名称：图书采编信息
简述：图书采编信息
数据流来源：图书购买后，由图书馆采编人员整理后，输入计算机
数据流去向：采编管理模块。
图书采编信息将采编数据存入数据库（图书表）数据流组成：图书编码，图书类别，书名，作者，出版社，出版日期，单价，购买数量
数据流量：300本/日
高峰流量：800本/日
二．图书管理系统零层数据流程图
图书管理系统零层数据流程图三．图书借阅系统数据流程图
图书借阅系统数据流程图
数据流编号：D02
数据流名称：借书借阅
简述：借书证
数据流来源：用户将借书证交给借书员，借书员经过审查后将相关信息输入计算机
数据流去向：P2_11检查读者身份
数据流组成：借阅日期+书名+读者账号+读者姓名+借阅数量等
数据流量：800个/日
高峰流量：3000个/日
数据流编号：D03
数据流名称：填写借阅记录
简述：填入借阅表的记录
数据流来源：P2_13检查合格的借阅图书信息录入到借阅库中
数据流去向：借阅库
数据流组成：借阅号+借阅日期+书名+图书编码+读者姓名+读者账号+还书日期+借阅数量+状态等
数据流编号：D04
数据流名称：借阅修改在库
简述：修改的借阅记录
数据流来源：P2_13将借阅的图书的记录录入到图书库
数据流去向：图书库
数据流组成：借阅号+借阅日期+书名+图书编码+读者姓名+读者账号+还书日期+借阅数量+状态等
数据流编号：D15
数据流名称：还书记录
简述：所还图书进行入库记录
数据流来源：图书馆管理板块
数据流去向：图书馆归还处理模块
数据流组成：图书编号+图书名+借阅证号等
数据流编号：D16
数据流名称：填写归还记录
简述：管理员填写归还图书馆的图书记录
数据流来源：图书馆归还处理模块
数据流去向：读者库模块
数据流组成：图书编号+图书名+管理员编号+日期等
数据流编号：D17
数据流名称：归还修改在库数量
简述：图书归还后该书在读者库的记录
数据流来源：图书馆归还处理模块
数据流去向：读者库模块
数据流组成：图书编号+图书名+管理员编号+日期等
四．图书维护系统数据流程图
图书维护系统数据流程图
数据流编号：D18
数据流名称：图书维护需求
简述：对目前读者库图书进行维护
数据流来源：图书管理模块
数据流去向：图书维护模块
数据流组成：管理员编号+图书编号+图书名+条形码号+出版社+出版日期+入库日期+作者+单价+数量等
数据流编号：D19
数据流名称：库存图书统计
简述：对目前读者库内存书进行统计
数据流来源：图书管理模块
数据流去向：图书维护模块
数据流组成：图书编号+图书名+条形码号+出版社+出版日期+入库日期+作者+单价+数量等
数据流编号： D20
数据流名称：借阅情况统计
简述：对目前外借的、不在读者库的图书进行统计
数据流来源：图书管理模块
数据流去向：图书维护模块
数据流组成：图书编号+图书名+条形码号+出版社+出版日期+出库日期+作者+单价+数量+借阅证号等
数据流编号：D21
数据流名称：读者情况统计
简述：对借阅者进行统计
数据流来源：图书管理模块
数据流去向：图书维护模块
数据流组成：借阅证号+图书名+条形码号+出版社+出版日期+出库日期+作者+单价+数量+金额+借阅期限等
五．图书馆查询系统流程图
图书馆查询系统流程图
数据流编号：D05
数据流名称：图书检索要求
简述：读者要求求得图书检索信息
数据流来源：读者输入的检索要求
数据流去向：图书库以及检索处理系统
数据流组成：图书名+图书编号等
数据流编号：D06
数据流名称：图书检索结果
简述：读者经过在检索系统终端输入检索信息后由检索系统返回的结果数据流来源：检索系统
数据流去向：读者
数据流组成：图书名+图书编号+图书索引号+图书所在的书架编号等六．读者管理系统数据流程图
读者管理系统数据流程图
数据流编号：D22
数据流名称：读者登陆信息
简述：图书管理员对读者登陆信息进行检查
数据流来源：图书管理模块
数据流去向：检查读者登陆模块
数据流组成：管理员编号+借阅证号等
数据流编号：D23
数据流名称：读者信息
简述：图书管理员对读者登陆信息进行记录
数据流来源：检查读者登陆模块
数据流去向：读者表
数据流组成：借阅证号等
数据流编号：D24
数据流名称：读者查询
简述：借阅管理员输入的读者登录信息
数据流来源：借阅管理员
数据流去向：读者登录检查系统
数据流组成：读者姓名+读者编号等
数据流编号：D25
数据流名称：读者查询结果
简述：登录系统在检查读者输入的读者信息后返回个借阅管理员的结果数据流来源：登录系统
数据流去向：借阅管理员
数据流组成：读者姓名+编号等
七．电子读物系统数据流程图
电子读物系统数据流程图
数据流编号：D13
数据流名称：电子读物查询要求
简述：读者需要查询的图书信息
数据流来源：读者
数据流去向：电子读物处理模块
数据流组成：图书编号+图书名+出版社等
数据流编号：D14
数据流名称：电子读物查询结果
简述：电子读物处理模块对读者输入的反馈
数据流来源：电子读物处理模块
数据流去向：读者
数据流组成：图书内容+图书所在网站超连接等
八．图书馆管理系统数据流程图
图书馆管理信息系统1层数据流程图。
